Пристрій для пожежогасіння і насадка для пожежогасіння

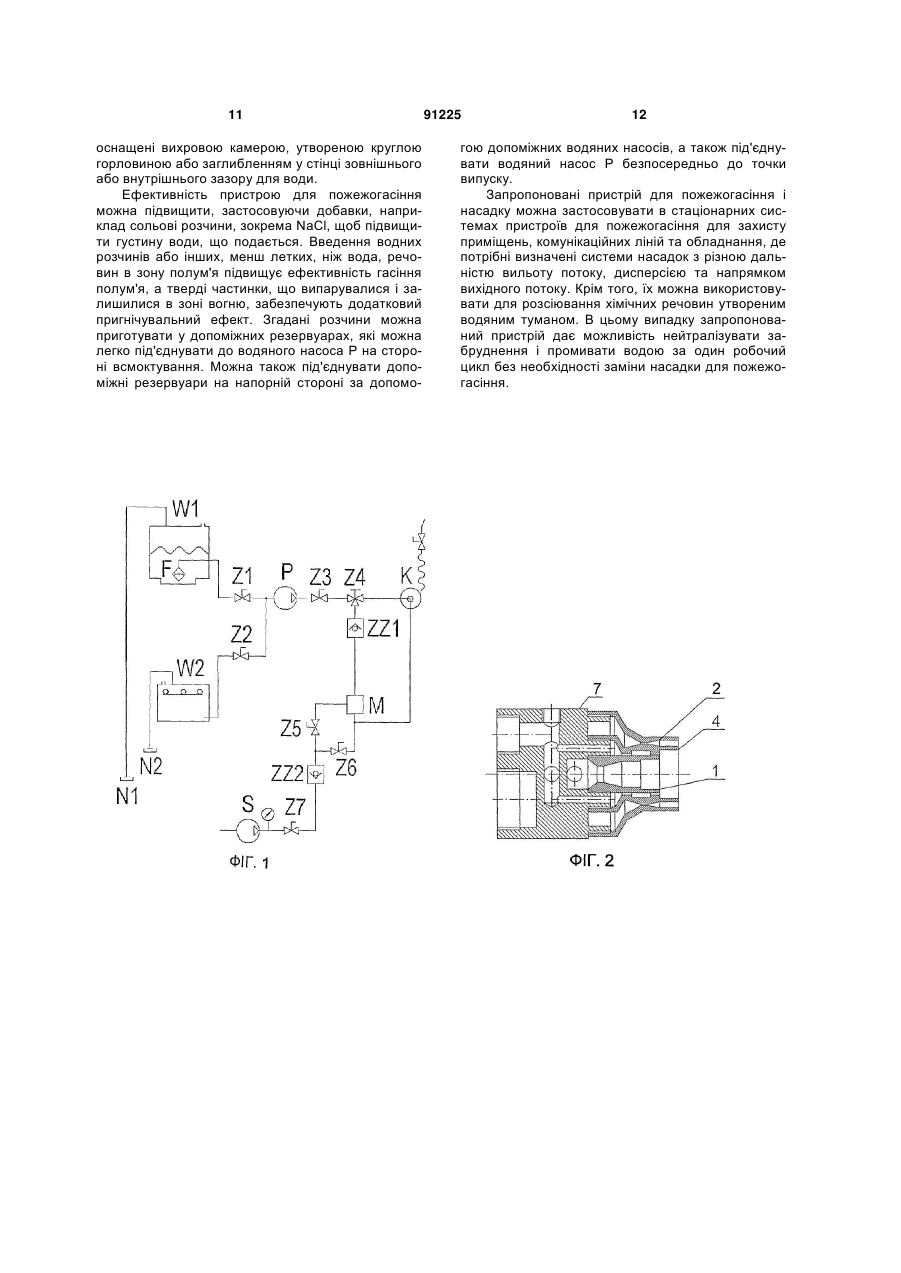

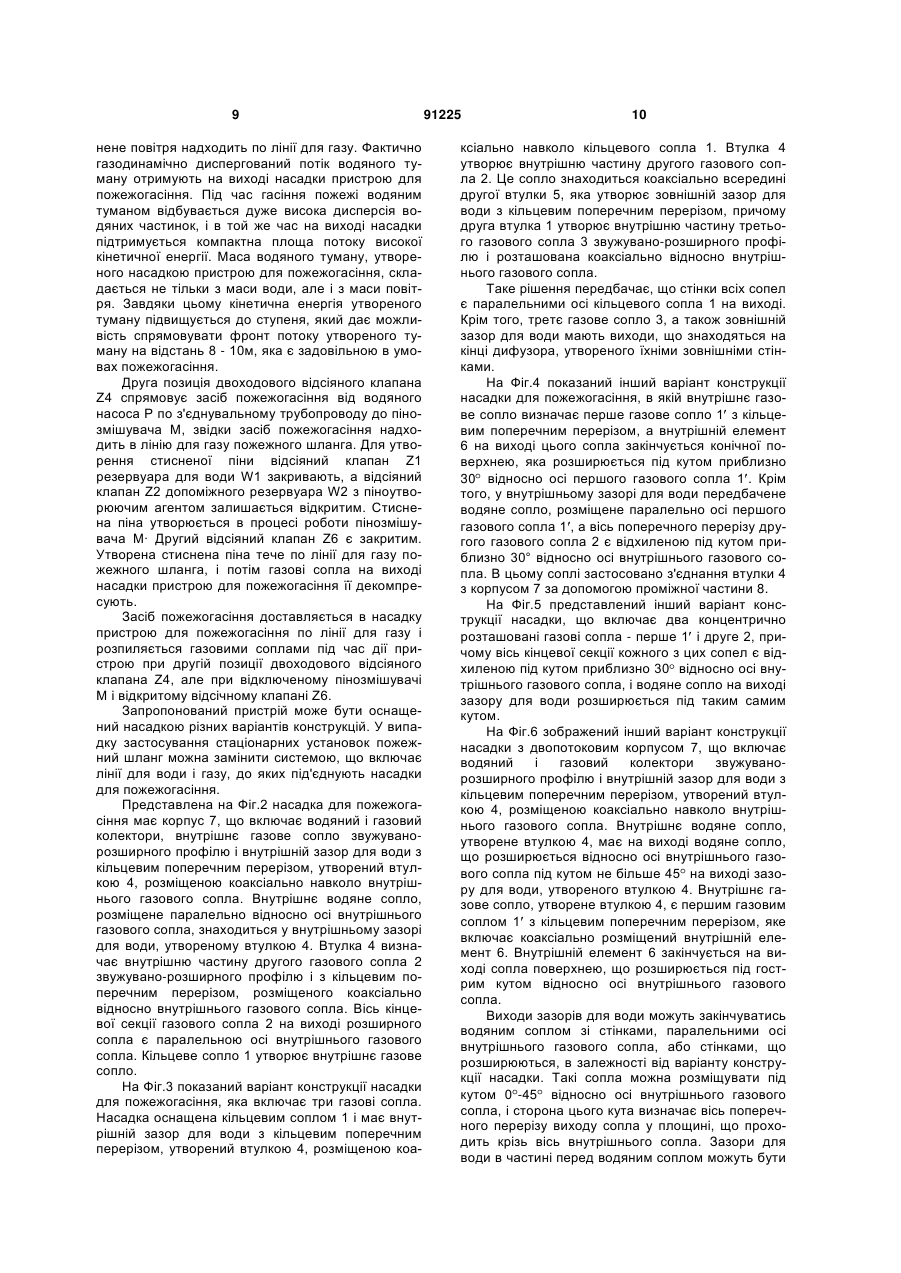

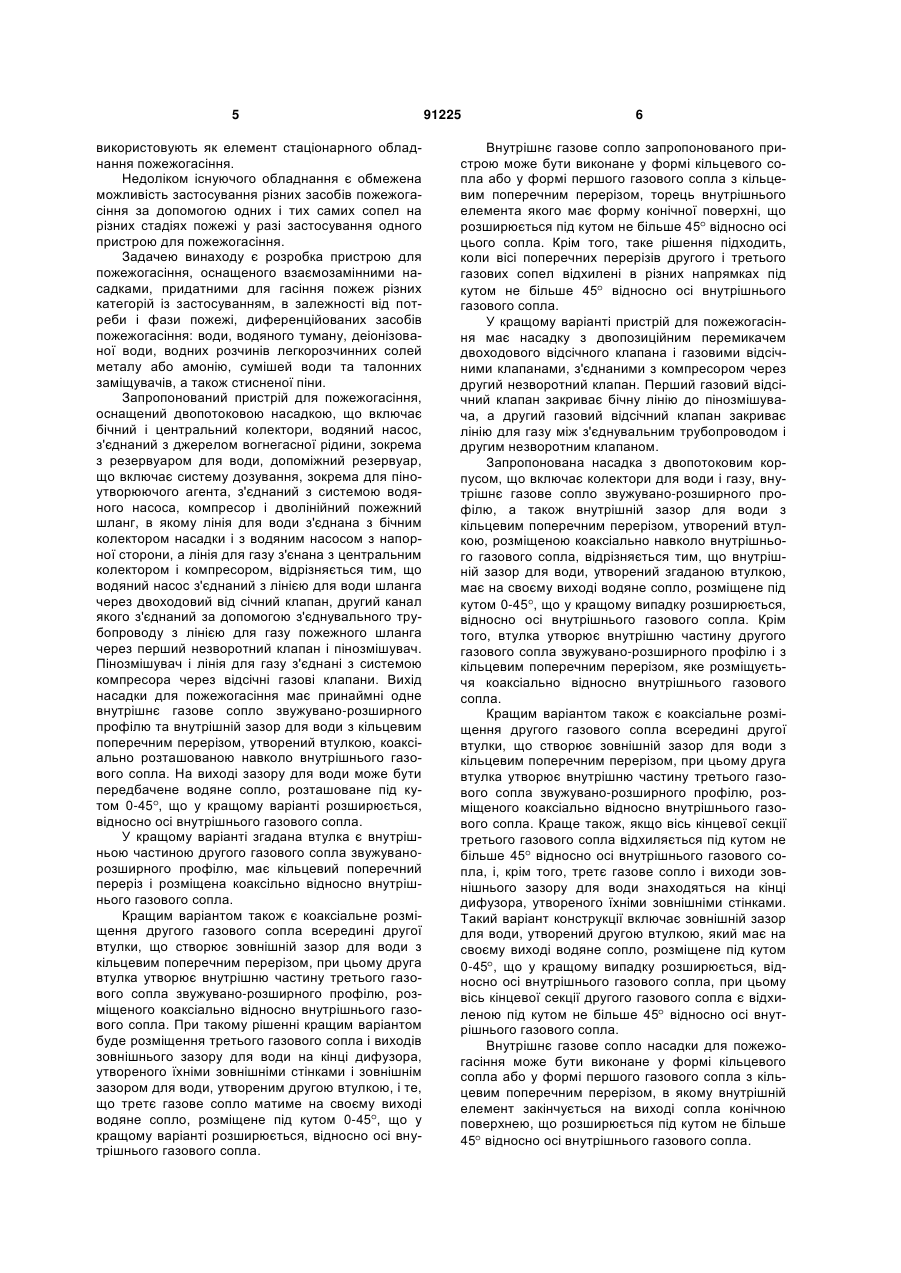

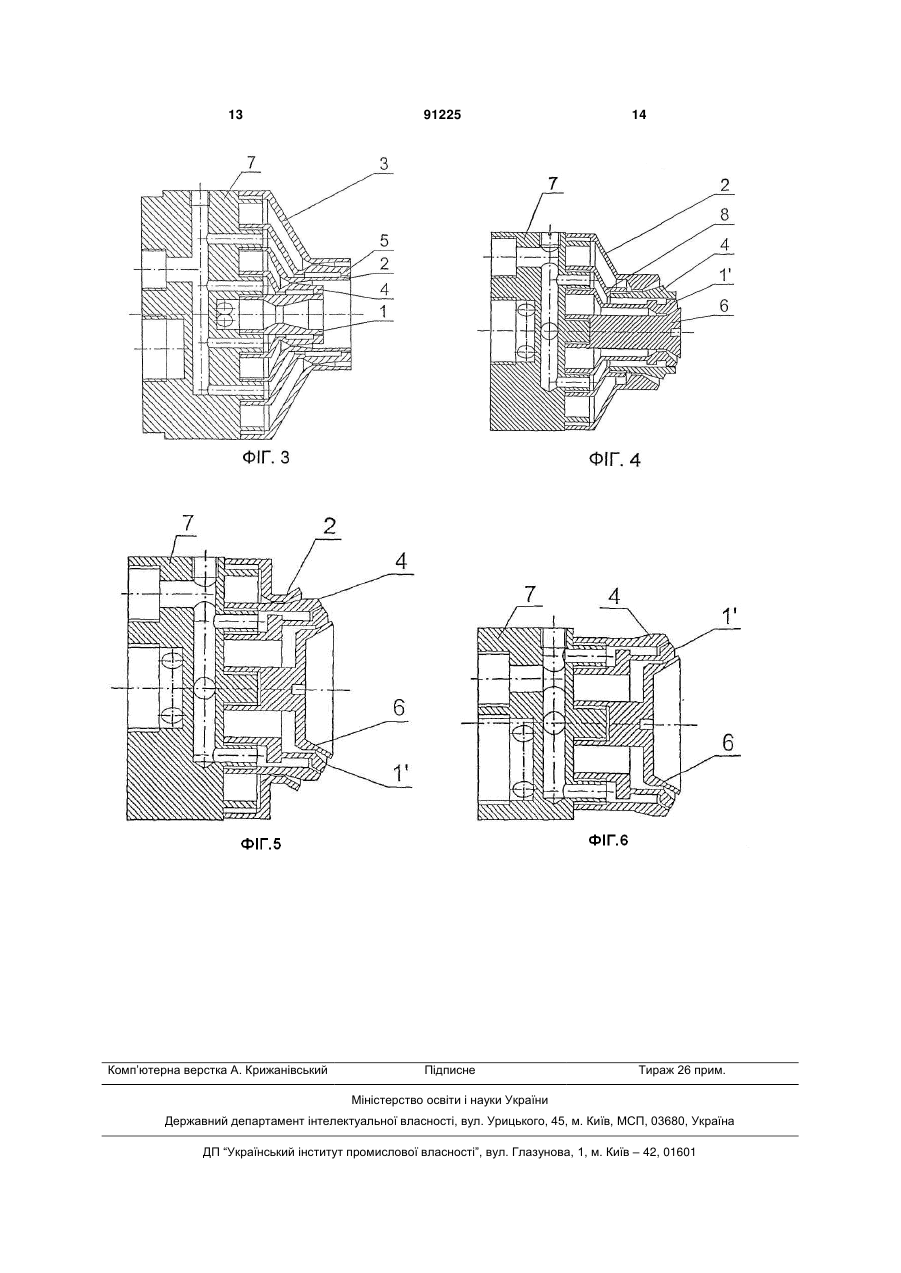

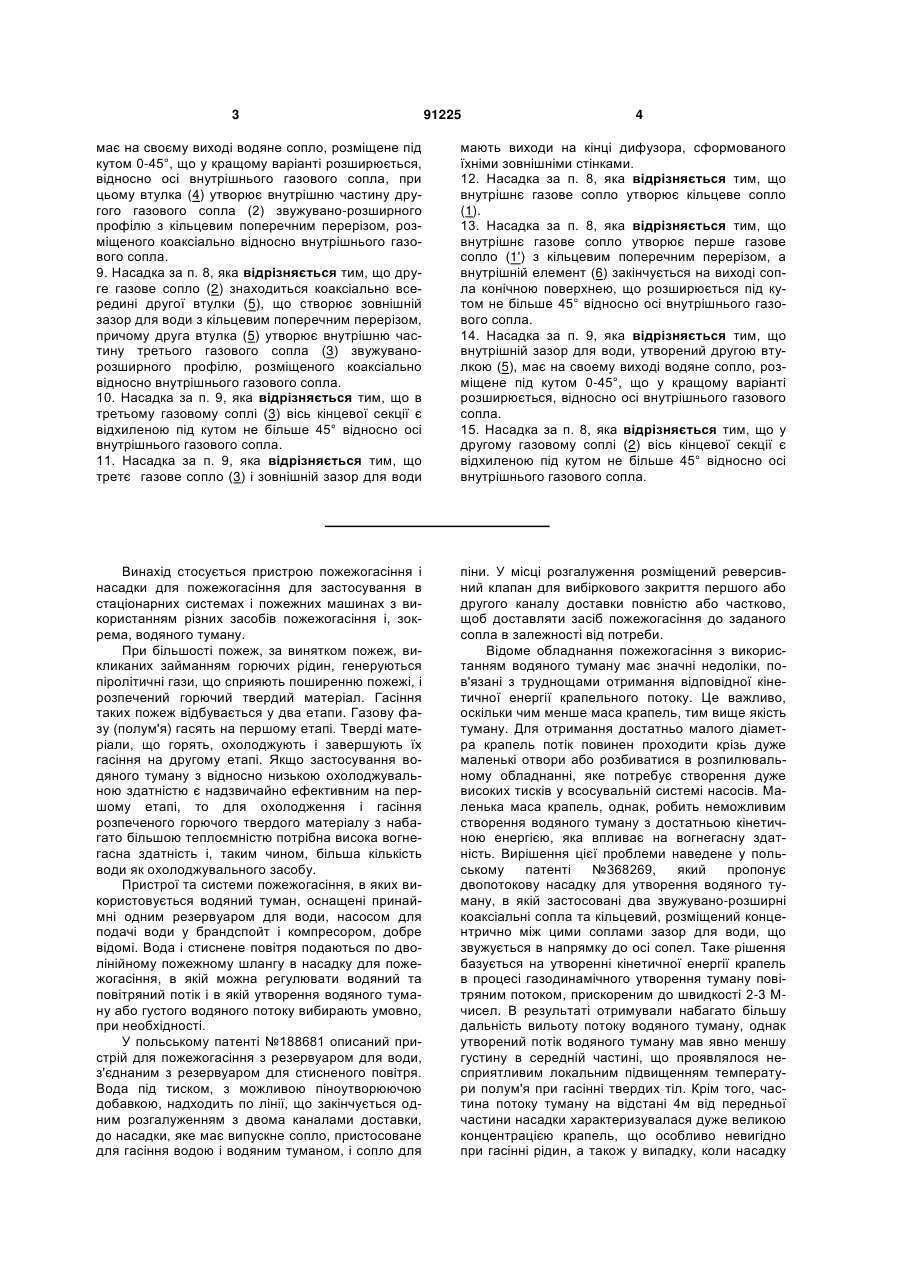

1. Пристрій для пожежогасіння, оснащений водяним насосом, з'єднаним з джерелом вогнегасної рідини, зокрема з резервуаром для води, допоміжним резервуаром, що включає систему дозування, зокрема для піноутворюючого агента, з'єднаним із системою водяного насоса, компресором, пінозмішувачем, двопотоковою насадкою для пожежогасіння, яка включає бічний і центральний колектори та дволінійний пожежний шланг, в якому лінія для води з'єднана з бічним колектором і напірною стороною водяного насоса, а лінія для газу з'єднана з центральним колектором і компресором, який відрізняється тим, що водяний насос (Р) з'єднаний з лінією для води шланга через двоходовий відсічний клапан (Z4), другий канал якого з'єднаний за допомогою з'єднувального трубопроводу з лінією для газу пожежного шланга через перший незворотний клапан (ZZ1) та пінозмішувачем (М), а пінозмішувач (М) і лінія для газу з'єднані з системою компресора (S) через відсічні клапани (Z5, Z6), при цьому вихід насадки для пожежогасіння має внутрішнє газове сопло звужувано-розширного профілю і внутрішній зазор для води з кільцевим поперечним перерізом, утворений втулкою (4), розміщеною коаксіально навколо внутрішнього газового сопла, причому втулка (4) утворює внутрішню частину другого газового сопла (2) звужувано-розширного профілю і з кільцевим поперечним перерізом, розміщеного коаксіально відносно внутрішнього газового сопла, і це друге газове сопло (2) знаходиться коаксіально всередині другої втулки (5), яка утворює зовнішній зазор для води з кільцевим поперечним перерізом, 2 (19) 1 3 91225 4 має на своєму виході водяне сопло, розміщене під кутом 0-45°, що у кращому варіанті розширюється, відносно осі внутрішнього газового coпла, при цьому втулка (4) утворює внутрішню частину другого газового сопла (2) звужувано-розширного профілю з кільцевим поперечним перерізом, розміщеного коаксіально відносно внутрішнього газового сопла. 9. Насадка за п. 8, яка відрізняється тим, що друге газове сопло (2) знаходиться коаксіально всередині другої втулки (5), що створює зовнішній зазор для води з кільцевим поперечним перерізом, причому друга втулка (5) утворює внутрішню частину третього газового сопла (3) звужуванорозширного профілю, розміщеного коаксіально відносно внутрішнього газового сопла. 10. Насадка за п. 9, яка відрізняється тим, що в третьому газовому соплі (3) вісь кінцевої секції є відхиленою під кутом не більше 45° відносно осі внутрішнього газового сопла. 11. Насадка за п. 9, яка відрізняється тим, що третє газове сопло (3) і зовнішній зазор для води мають виходи на кінці дифузора, сформованого їхніми зовнішніми стінками. 12. Насадка за п. 8, яка відрізняється тим, що внутрішнє газове сопло утворює кільцеве сопло (1). 13. Насадка за п. 8, яка відрізняється тим, що внутрішнє газове сопло утворює перше газове сопло (1') з кільцевим поперечним перерізом, а внутрішній елемент (6) закінчується на виході сопла конічною поверхнею, що розширюється під кутом не більше 45° відносно осі внутрішнього газового сопла. 14. Насадка за п. 9, яка відрізняється тим, що внутрішній зазор для води, утворений другою втулкою (5), має на своему виході водяне сопло, розміщене під кутом 0-45°, що у кращому варіанті розширюється, відносно осі внутрішнього газового сопла. 15. Насадка за п. 8, яка відрізняється тим, що у другому газовому соплі (2) вісь кінцевої секції є відхиленою під кутом не більше 45° відносно осі внутрішнього газового сопла. Винахід стосується пристрою пожежогасіння і насадки для пожежогасіння для застосування в стаціонарних системах і пожежних машинах з використанням різних засобів пожежогасіння і, зокрема, водяного туману. При більшості пожеж, за винятком пожеж, викликаних займанням горючих рідин, генеруються піролітичні гази, що сприяють поширенню пожежі, і розпечений горючий твердий матеріал. Гасіння таких пожеж відбувається у два етапи. Газову фазу (полум'я) гасять на першому етапі. Тверді матеріали, що горять, охолоджують і завершують їх гасіння на другому етапі. Якщо застосування водяного туману з відносно низькою охолоджувальною здатністю є надзвичайно ефективним на першому етапі, то для охолодження і гасіння розпеченого горючого твердого матеріалу з набагато більшою теплоємністю потрібна висока вогнегасна здатність і, таким чином, більша кількість води як охолоджувального засобу. Пристрої та системи пожежогасіння, в яких використовується водяний туман, оснащені принаймні одним резервуаром для води, насосом для подачі води у брандспойт і компресором, добре відомі. Вода і стиснене повітря подаються по дволінійному пожежному шлангу в насадку для пожежогасіння, в якій можна регулювати водяний та повітряний потік і в якій утворення водяного туману або густого водяного потоку вибирають умовно, при необхідності. У польському патенті №188681 описаний пристрій для пожежогасіння з резервуаром для води, з'єднаним з резервуаром для стисненого повітря. Вода під тиском, з можливою піноутворюючою добавкою, надходить по лінії, що закінчується одним розгалуженням з двома каналами доставки, до насадки, яке має випускне сопло, пристосоване для гасіння водою і водяним туманом, і сопло для піни. У місці розгалуження розміщений реверсивний клапан для вибіркового закриття першого або другого каналу доставки повністю або частково, щоб доставляти засіб пожежогасіння до заданого сопла в залежності від потреби. Відоме обладнання пожежогасіння з використанням водяного туману має значні недоліки, пов'язані з труднощами отримання відповідної кінетичної енергії крапельного потоку. Це важливо, оскільки чим менше маса крапель, тим вище якість туману. Для отримання достатньо малого діаметра крапель потік повинен проходити крізь дуже маленькі отвори або розбиватися в розпилювальному обладнанні, яке потребує створення дуже високих тисків у всосувальній системі насосів. Маленька маса крапель, однак, робить неможливим створення водяного туману з достатньою кінетичною енергією, яка впливає на вогнегасну здатність. Вирішення цієї проблеми наведене у польському патенті №368269, який пропонує двопотокову насадку для утворення водяного туману, в якій застосовані два звужувано-розширні коаксіальні сопла та кільцевий, розміщений концентрично між цими соплами зазор для води, що звужується в напрямку до осі сопел. Таке рішення базується на утворенні кінетичної енергії крапель в процесі газодинамічного утворення туману повітряним потоком, прискореним до швидкості 2-3 Мчисел. В результаті отримували набагато більшу дальність вильоту потоку водяного туману, однак утворений потік водяного туману мав явно меншу густину в середній частині, що проявлялося несприятливим локальним підвищенням температури полум'я при гасінні твердих тіл. Крім того, частина потоку туману на відстані 4м від передньої частини насадки характеризувалася дуже великою концентрацією крапель, що особливо невигідно при гасінні рідин, а також у випадку, коли насадку 5 використовують як елемент стаціонарного обладнання пожежогасіння. Недоліком існуючого обладнання є обмежена можливість застосування різних засобів пожежогасіння за допомогою одних і тих самих сопел на різних стадіях пожежі у разі застосування одного пристрою для пожежогасіння. Задачею винаходу є розробка пристрою для пожежогасіння, оснащеного взаємозамінними насадками, придатними для гасіння пожеж різних категорій із застосуванням, в залежності від потреби і фази пожежі, диференційованих засобів пожежогасіння: води, водяного туману, деіонізованої води, водних розчинів легкорозчинних солей металу або амонію, сумішей води та талонних заміщувачів, а також стисненої піни. Запропонований пристрій для пожежогасіння, оснащений двопотоковою насадкою, що включає бічний і центральний колектори, водяний насос, з'єднаний з джерелом вогнегасної рідини, зокрема з резервуаром для води, допоміжний резервуар, що включає систему дозування, зокрема для піноутворюючого агента, з'єднаний з системою водяного насоса, компресор і дволінійний пожежний шланг, в якому лінія для води з'єднана з бічним колектором насадки і з водяним насосом з напорної сторони, а лінія для газу з'єнана з центральним колектором і компресором, відрізняється тим, що водяний насос з'єднаний з лінією для води шланга через двоходовий від січний клапан, другий канал якого з'єднаний за допомогою з'єднувального трубопроводу з лінією для газу пожежного шланга через перший незворотний клапан і пінозмішувач. Пінозмішувач і лінія для газу з'єднані з системою компресора через відсічні газові клапани. Вихід насадки для пожежогасіння має принаймні одне внутрішнє газове сопло звужувано-розширного профілю та внутрішній зазор для води з кільцевим поперечним перерізом, утворений втулкою, коаксіально розташованою навколо внутрішнього газового сопла. На виході зазору для води може бути передбачене водяне сопло, розташоване під кутом 0-45 , що у кращому варіанті розширюється, відносно осі внутрішнього газового сопла. У кращому варіанті згадана втулка є внутрішньою частиною другого газового сопла звужуванорозширного профілю, має кільцевий поперечний переріз і розміщена коаксільно відносно внутрішнього газового сопла. Кращим варіантом також є коаксіальне розміщення другого газового сопла всередині другої втулки, що створює зовнішній зазор для води з кільцевим поперечним перерізом, при цьому друга втулка утворює внутрішню частину третього газового сопла звужувано-розширного профілю, розміщеного коаксіально відносно внутрішнього газового сопла. При такому рішенні кращим варіантом буде розміщення третього газового сопла і виходів зовнішнього зазору для води на кінці дифузора, утвореного їхніми зовнішніми стінками і зовнішнім зазором для води, утвореним другою втулкою, і те, що третє газове сопло матиме на своєму виході водяне сопло, розміщене під кутом 0-45 , що у кращому варіанті розширюється, відносно осі внутрішнього газового сопла. 91225 6 Внутрішнє газове сопло запропонованого пристрою може бути виконане у формі кільцевого сопла або у формі першого газового сопла з кільцевим поперечним перерізом, торець внутрішнього елемента якого має форму конічної поверхні, що розширюється під кутом не більше 45 відносно осі цього сопла. Крім того, таке рішення підходить, коли вісі поперечних перерізів другого і третього газових сопел відхилені в різних напрямках під кутом не більше 45 відносно осі внутрішнього газового сопла. У кращому варіанті пристрій для пожежогасіння має насадку з двопозиційним перемикачем двоходового відсічного клапана і газовими відсічними клапанами, з'єднаними з компресором через другий незворотний клапан. Перший газовий відсічний клапан закриває бічну лінію до пінозмішувача, а другий газовий відсічний клапан закриває лінію для газу між з'єднувальним трубопроводом і другим незворотним клапаном. Запропонована насадка з двопотоковим корпусом, що включає колектори для води і газу, внутрішнє газове сопло звужувано-розширного профілю, а також внутрішній зазор для води з кільцевим поперечним перерізом, утворений втулкою, розміщеною коаксіально навколо внутрішнього газового сопла, відрізняється тим, що внутрішній зазор для води, утворений згаданою втулкою, має на своєму виході водяне сопло, розміщене під кутом 0-45 , що у кращому випадку розширюється, відносно осі внутрішнього газового сопла. Крім того, втулка утворює внутрішню частину другого газового сопла звужувано-розширного профілю і з кільцевим поперечним перерізом, яке розміщуєтьчя коаксіально відносно внутрішнього газового сопла. Кращим варіантом також є коаксіальне розміщення другого газового сопла всередині другої втулки, що створює зовнішній зазор для води з кільцевим поперечним перерізом, при цьому друга втулка утворює внутрішню частину третього газового сопла звужувано-розширного профілю, розміщеного коаксіально відносно внутрішнього газового сопла. Краще також, якщо вісь кінцевої секції третього газового сопла відхиляється під кутом не більше 45 відносно осі внутрішнього газового сопла, і, крім того, третє газове сопло і виходи зовнішнього зазору для води знаходяться на кінці дифузора, утвореного їхніми зовнішніми стінками. Такий варіант конструкції включає зовнішній зазор для води, утворений другою втулкою, який має на своєму виході водяне сопло, розміщене під кутом 0-45 , що у кращому випадку розширюється, відносно осі внутрішнього газового сопла, при цьому вісь кінцевої секції другого газового сопла є відхиленою під кутом не більше 45 відносно осі внутрішнього газового сопла. Внутрішнє газове сопло насадки для пожежогасіння може бути виконане у формі кільцевого сопла або у формі першого газового сопла з кільцевим поперечним перерізом, в якому внутрішній елемент закінчується на виході сопла конічною поверхнею, що розширюється під кутом не більше 45 відносно осі внутрішнього газового сопла. 7 Інший варіант запропонованого пристрою пожежогасіння з двопотоковим корпусом, що включає колектори для води і газу, внутрішнє газове сопло звужувано-розширного профілю, а також внутрішній зазор для води з кільцевим поперечним перерізом, утворений втулкою, розміщеною коаксіально навколо внутрішнього газового сопла, відрізняється тим, що внутрішній зазор для води, утворений згаданою втулкою, має на своєму виході водяне сопло, розміщене під кутом 0-45 відносно осі внутрішнього газового сопла, а внутрішнє газове сопло утворює перше газове сопло з кільцевим поперечним перерізом з коаксіально розміщеним внутрішнім елементом. Крім того, цей внутрішній елемент закінчується на виході сопла конічною поверхнею, що розширюється під гострим кутом відносно осі внутрішнього газового сопла. Таке запропоноване рішення дає можливість отримувати рівномірний потік високодисперсного водяного туману або води, а також водяної піни (менше 200мкм) на виході насадки при застосовуванні тієї самої насадки. Перевагою такого пристрою є також можливість під'єднання додаткових резервуарів або під'єднання його до точки випуску, а також можливість керувати розподільним клапаном за допомогою перемикача, розміщеного на насадці. Запропонована насадка для пожежогасіння дає можливість створювати потік водяного туману рівномірної конічної форми, одночасно зберігаючи значну дальність вильоту потоку. Застосування зазорів для води між звужувано-розширними соплами забезпечує газодинамічне утворення туману з високим ступенем дисперсності безпосередньо на виході насадки. Відповідна кутова диференціація кінцевих секцій горловин газових сопел і положення кінцевих секцій сопел дає можливість отримувати потік вогнегасного засобу з різним кутом розсіяння. Розміщені коаксіально відносно внутрішнього газового сопла додаткові газові сопла дають можливість збільшувати ступінь дисперсності вогнегасного засобу і дальність вильоту його потоку. Дальність вильоту потоку можна також збільшити за допомогою дифузора. Застосування кільцевої форми внутрішнього газового сопла дає можливість збільшувати дальність вильоту і швидкість потоку вогнегасного засобу. Варіант реалізації запропонованого рішення ілюструється супровідними кресленнями, на яких Фіг.1 - схематично спрощена конструкція пристрою для пожежогасіння; Фіг.2 - осьовий переріз насадки, що включає кільцеве сопло і кільцевий зазор для води; Фіг.3 - осьовий переріз насадки, що включає три газові сопла і два зазори для води; Фіг.4 - осьовий переріз насадки, оснащеної двома газовими соплами з кільцевим поперечним перерізом, які включають водяні сопла, розміщені паралельно осі цих газових сопел; Фіг.5 - осьовий переріз насадки, оснащеної двома газовими соплами з кільцевим поперечним перерізом і внутрішнім зазором для води, що включає водяне сопло, яке розширюється відносно осі внутрішнього газового сопла. 91225 8 На Фіг.1 показаний пристрій для пожежогасіння, оснащений двопотоковою насадкою, що включає бічний і центральний колектори, водяний насос Р, з'єднаний з резервуаром W1 для води, додатковий резервуар W2, що включає систему дозування піноутворюючого агента, з'єднану з трубопроводом водяного насоса Р, компресор S, дволінійний пожежний шланг типу «шланг в шлангу» і пристрій для намотування К. Один кінець лінії для води шланга з'єднаний з бічним колектором насадки, а інший кінець - з водяним насосом Ρ на напорній стороні. Один кінець лінії для газу шланга з'єднаний з центральним колектором насадки, а інший кінець - з трубопроводом компресора S. Водяний насос Ρ з'єднується з лінією для води шланга через перший канал двоходового відсічного клапана Ζ4. Інший канал цього клапана з'єднується за допомогою з'єднувального трубопроводу з лінією для газу пожежного шланга через перший незворотний клапан ΖΖ1 і пінозмішувачем М. Отвір для впуску повітря пінозмішувача М, призначеного для утворення стисненої піни, з'єднується з компресором за допомогою бічного трубопроводу. Пінозмішувач Μ і лінія для газу,з'єднуються з трубопроводом компресора S через відсічні клапани Ζ5, Ζ6 і другий незворотний клапан ΖΖ2, Перший газовий відсічний клапан Ζ5 розміщено на бічному трубопроводі, що веде до пінозмішувача М, а другий газовий відсічний клапан Ζ6 - на лінії для газу між з'єднувальним трубопроводом і другим незворотним клапаном ΖΖ2. Перший незворотний клапан відключає з'єднання з'єднувльного трубопроводу з водяним насосом Р. Другий незворотний клапан ΖΖ2 відключає з'єднання з'єднувльного трубопроводу з компресором S. На стороні всмоктування водяного насоса Ρ передбачено з'єднання з першим кріпленням N1 для з'єднанная резервуара для води W1 з точкою випуску води. Інше з'єднання з другим кріпленням N2 забезпечує наповнення допоміжного резервуара W2. Резервуар для води W1 оснащений фільтром F. Розташовані на стороні всмоктування водяного насоса Ρ запірні клапани Z1 і Z2 дають можливість від'єднувати вибраний резервуар і заміняти його, а також регулювати потік з резервуарів для води W1, W2 до насоса Р. Незворотні клапани ZZ1. ZZ2 захищають обладнання для стискання від небажаниого впливу зворотного потоку. Головний запірний клапан Z3. знаходиться на напірній стороні водяного насоса Р. На виході насадки знаходиться внутрішнє газове сопло звужувано-розширного профілю, з'єднане з центральним колектором, а також внутрішній зазор для води з кільцевим поперечним перерізом, з'єднаний з бічним колектором. Згадані колектори з'єднуються з окремими лініями пожежного шланга. У корпусі 7 насадки передбачені окремі підвідні трубопроводи для з'єднання бічного колектора з відповідними соплами на виході насадки. До насадки під'єднаний перемикач двопозиційного двоходового відсічного клапана Z4. Перша позиція двоходового відсічного клапана Z4 відкриває перший канал клапана. Вогнегасний засіб надходить з резервуара для води W1 в насадку по лінії для води пожежного шланга, а стис 9 нене повітря надходить по лінії для газу. Фактично газодинамічно диспергований потік водяного туману отримують на виході насадки пристрою для пожежогасіння. Під час гасіння пожежі водяним туманом відбувається дуже висока дисперсія водяних частинок, і в той же час на виході насадки підтримується компактна площа потоку високої кінетичної енергії. Маса водяного туману, утвореного насадкою пристрою для пожежогасіння, складається не тільки з маси води, але і з маси повітря. Завдяки цьому кінетична енергія утвореного туману підвищується до ступеня, який дає можливість спрямовувати фронт потоку утвореного туману на відстань 8 - 10м, яка є задовільною в умовах пожежогасіння. Друга позиція двоходового відсіяного клапана Z4 спрямовує засіб пожежогасіння від водяного насоса Ρ по з'єднувальному трубопроводу до пінозмішувача М, звідки засіб пожежогасіння надходить в лінію для газу пожежного шланга. Для утворення стисненої піни відсіяний клапан Z1 резервуара для води W1 закривають, а відсіяний клапан Z2 допоміжного резервуара W2 з піноутворюючим агентом залишається відкритим. Стиснена піна утворюється в процесі роботи пінозмішувача М· Другий відсіяний клапан Z6 є закритим. Утворена стиснена піна тече по лінії для газу пожежного шланга, і потім газові сопла на виході насадки пристрою для пожежогасіння її декомпресують. Засіб пожежогасіння доставляється в насадку пристрою для пожежогасіння по лінії для газу і розпиляється газовими соплами під час дії пристрою при другій позиції двоходового відсіяного клапана Z4, але при відключеному пінозмішувачі Μ і відкритому відсічному клапані Ζ6. Запропонований пристрій може бути оснащений насадкою різних варіантів конструкцій. У випадку застосування стаціонарних установок пожежний шланг можна замінити системою, що включає лінії для води і газу, до яких під'єднують насадки для пожежогасіння. Представлена на Фіг.2 насадка для пожежогасіння має корпус 7, що включає водяний і газовий колектори, внутрішнє газове сопло звужуванорозширного профілю і внутрішній зазор для води з кільцевим поперечним перерізом, утворений втулкою 4, розміщеною коаксіально навколо внутрішнього газового сопла. Внутрішнє водяне сопло, розміщене паралельно відносно осі внутрішнього газового сопла, знаходиться у внутрішньому зазорі для води, утвореному втулкою 4. Втулка 4 визначає внутрішню частину другого газового сопла 2 звужувано-розширного профілю і з кільцевим поперечним перерізом, розміщеного коаксіально відносно внутрішнього газового сопла. Вісь кінцевої секції газового сопла 2 на виході розширного сопла є паралельною осі внутрішнього газового сопла. Кільцеве сопло 1 утворює внутрішнє газове сопло. На Фіг.3 показаний варіант конструкції насадки для пожежогасіння, яка включає три газові сопла. Насадка оснащена кільцевим соплом 1 і має внутрішній зазор для води з кільцевим поперечним перерізом, утворений втулкою 4, розміщеною коа 91225 10 ксіально навколо кільцевого сопла 1. Втулка 4 утворює внутрішню частину другого газового сопла 2. Це сопло знаходиться коаксіально всередині другої втулки 5, яка утворює зовнішній зазор для води з кільцевим поперечним перерізом, причому друга втулка 1 утворює внутрішню частину третього газового сопла 3 звужувано-розширного профілю і розташована коаксіально відносно внутрішнього газового сопла. Таке рішення передбачає, що стінки всіх сопел є паралельними осі кільцевого сопла 1 на виході. Крім того, третє газове сопло 3, а також зовнішній зазор для води мають виходи, що знаходяться на кінці дифузора, утвореного їхніми зовнішніми стінками. На Фіг.4 показаний інший варіант конструкції насадки для пожежогасіння, в якій внутрішнє газове сопло визначає перше газове сопло 1 з кільцевим поперечним перерізом, а внутрішній елемент 6 на виході цього сопла закінчується конічної поверхнею, яка розширюється під кутом приблизно 30 відносно осі першого газового сопла 1 . Крім того, у внутрішньому зазорі для води передбачене водяне сопло, розміщене паралельно осі першого газового сопла 1 , а вісь поперечного перерізу другого газового сопла 2 є відхиленою під кутом приблизно 30° відносно осі внутрішнього газового сопла. В цьому соплі застосовано з'єднання втулки 4 з корпусом 7 за допомогою проміжної частини 8. На Фіг.5 представлений інший варіант конструкції насадки, що включає два концентрично розташовані газові сопла - перше 1 і друге 2, причому вісь кінцевої секції кожного з цих сопел є відхиленою під кутом приблизно 30 відносно осі внутрішнього газового сопла, і водяне сопло на виході зазору для води розширюється під таким самим кутом. На Фіг.6 зображений інший варіант конструкції насадки з двопотоковим корпусом 7, що включає водяний і газовий колектори звужуванорозширного профілю і внутрішній зазор для води з кільцевим поперечним перерізом, утворений втулкою 4, розміщеною коаксіально навколо внутрішнього газового сопла. Внутрішнє водяне сопло, утворене втулкою 4, має на виході водяне сопло, що розширюється відносно осі внутрішнього газового сопла під кутом не більше 45 на виході зазору для води, утвореного втулкою 4. Внутрішнє газове сопло, утворене втулкою 4, є першим газовим соплом 1 з кільцевим поперечним перерізом, яке включає коаксіально розміщений внутрішній елемент 6. Внутрішній елемент 6 закінчується на виході сопла поверхнею, що розширюється під гострим кутом відносно осі внутрішнього газового сопла. Виходи зазорів для води можуть закінчуватись водяним соплом зі стінками, паралельними осі внутрішнього газового сопла, або стінками, що розширюються, в залежності від варіанту конструкції насадки. Такі сопла можна розміщувати під кутом 0 -45 відносно осі внутрішнього газового сопла, і сторона цього кута визначає вісь поперечного перерізу виходу сопла у площині, що проходить крізь вісь внутрішнього сопла. Зазори для води в частині перед водяним соплом можуть бути 11 оснащені вихровою камерою, утвореною круглою горловиною або заглибленням у стінці зовнішнього або внутрішнього зазору для води. Ефективність пристрою для пожежогасіння можна підвищити, застосовуючи добавки, наприклад сольові розчини, зокрема NaCl, щоб підвищити густину води, що подається. Введення водних розчинів або інших, менш летких, ніж вода, речовин в зону полум'я підвищує ефективність гасіння полум'я, а тверді частинки, що випарувалися і залишилися в зоні вогню, забезпечують додатковий пригнічувальний ефект. Згадані розчини можна приготувати у допоміжних резервуарах, які можна легко під'єднувати до водяного насоса Ρ на стороні всмоктування. Можна також під'єднувати допоміжні резервуари на напорній стороні за допомо 91225 12 гою допоміжних водяних насосів, а також під'єднувати водяний насос Ρ безпосередньо до точки випуску. Запропоновані пристрій для пожежогасіння і насадку можна застосовувати в стаціонарних системах пристроїв для пожежогасіння для захисту приміщень, комунікаційних ліній та обладнання, де потрібні визначені системи насадок з різною дальністю вильоту потоку, дисперсією та напрямком вихідного потоку. Крім того, їх можна використовувати для розсіювання хімічних речовин утвореним водяним туманом. В цьому випадку запропонований пристрій дає можливість нейтралізувати забруднення і промивати водою за один робочий цикл без необхідності заміни насадки для пожежогасіння. 13 Комп’ютерна верстка А. Крижанівський 91225 Підписне 14 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
