Корисна модель відноситься до області електронно-оптичних пристроїв для відтворення інформації у вигляді, необхідному для її візуального сприйняття і може знайти застосування при створенні персональних комп'ютерів, телевізійних систем, тощо.

Відомий пристрій для візуального відтворення інформації, що кріпиться на обручі, який встановлюється на голові оператора, описаний в патенті США US 5742272 G 09 G 5/00. опубл. 21.04.98.

Цей пристрій для візуального відтворення інформації, що за допомогою обруча кріпиться на голові оператора, містить екран та електронно-оптичну систему для сприйняття інформації від зовнішнього джерела, перетворення її на відеосигнал і створення відповідного зображення на екрані. Недоліком такого пристрою є те, що він не може використовуватися у випадках, коли оператору, на голову якого надітий пристрій, необхідно переключити погляд з екрана на інший об'єкт, наприклад, елементи керування зовнішнім джерелом інформації. Якщо зовнішнім джерелом інформації є персональний комп'ютер, оператору може знадобитися переключити погляд з екрана вказаного пристрою на клавіатуру, тощо. Але екран вказаного пристрою не дасть можливості здійснити таку операцію, оскільки буде перекривати поле зору оператора, тим більше, якщо буде необхідне неоднаразове повторення такого переключення уваги оператора, робота з використанням вказаного пристрою стає неможливою.

Відомі і інші, подібні до наведенного, пристрої для візуального відтворення інформації, що за допомогою обруча кріпляться на голові оператора, наприклад за патентом США US 5757339 G 09 G 3/02, опубл. 26.05.98, які теж мають недолік, наведений вище.

В основу корисної моделі поставлено вирішення задачі створення такого пристрою для візуального відтворення інформації, що за допомогою обруча кріпиться на голові оператора, який дозволив би оператору в процесі роботи з інформацією, яка відтворюється на екрані пристрою, при необхідності, не знімаючи з голови обруч, на якому закріплено пристрій, переводити погляд на інші об'єкти, переключати на них свою увагу і працювати з ними, а потім знову повертатися до роботи з інформацією, яка відтворюється на екрані пристрою.

Сформульована задача вирішується в результаті того, що пристрій для візуального відтворення інформації, що за допомогою обруча кріпиться на голові оператора і містить екран та електронно-оптичну систему для сприйняття інформації від зовнішнього джерела, перетворення її на відеосигнал і створення відповідного зображення на екрані, має екран, який виконано прозорим з нанесенням на його поверхню покриття, або здійсненням внутрішньої вставки, які при потраплянні на них відеосигналу від електронно-оптичної системи, створюють відповідне зображення на екрані, а при відсутності відеосигналу від електронно-оптичної системи, не заважають вільному проходженню світла крізь екран.

Додатково рішення цієї задачі досягається тим, що вказаний пристрій для візуального відтворення інформації, що за допомогою обруча кріпиться на голові оператора, обладнаний давачем нахилу голови оператора і системою керування прориванням відеосигналу від електронно-оптичної системи, яка здійснює проривання вказаного відеосигналу у випадку, коли оператор нахиляє голову на певний кут, обумовлений параметрами налагодження вказаної системи керування, для переключення погляду оператора на клавіатуру або інші об'єкти або елементи зовнішнього джерела інформації і навпаки, відновлює надходження вказаного сигналу на екран при піднятті оператором голови і переключенням його погляду на екран пристрою.

Реалізовується корисна модель наступним чином. В процесі роботи оператор, на голову якого надітий обруч 1 (Фіг.1.) сприймає зображення на екрані 2 пристрою для візуального відтворення інформації, яке утворюється в результаті проекції на екран відеосигналу від електронно-оптичного пристрою 3. Оскільки екран має відповідне покриття або внутрішню вставку (на малюнку не показані), які сприяють утворенню зображення на екрані шляхом відповідного спрямування променів 4 відеосигналу від електронно-оптичного пристрою 3, оператор працює із інформацією, що відтворюється на екрані 2. При необхідності переключити увагу з інформації, що відтворюється на екрані на інший зовнішній об'єкт 5 (Фіг.2.), наприклад клавіатуру комп'ютера, оператор нахиляє голову, в результаті чого давач нахилу голови (на малюнку не показаний) надсилає відповідний сигнал до системи керування (на малюнку не показана) прориванням відеосигналу від електронно-оптичної системи 3. Відеосигнал 4 перестає надходити на екран 2, Екран 2 стає прозорим і зовнішні світлові потоки 6 вільно проходять крізь нього. Оператор без перешкод, не знімаючи обруч 1 із закріпленим на ним пристроєм візуального відтворення інформації, може працювати з зовнішніми об'єктами 5, наприклад елементами керування персональним комп'ютером. При необхідності повернутися до роботи з інформацією, яка відтворюється на екрані 2, оператору достатньо вирівнятися і підняти голову. Давач положення голови надішле необхідний сигнал до системи керування прориванням відеосигналу від електронно-оптичної системи 3, надходження відеосигналу 4 на екран 2 відновиться і на екрані 2 знову буде відтворюватися відповідна інформація.

В результаті використання корисної моделі пристрій для візуального відтворення інформації, що за допомогою обруча кріпиться на голові оператора, дозволяє оператору в процесі роботи з інформацією, яка відтворюється на екрані пристрою, при необхідності, не знімаючи з голови обруч, на якому закріплено пристрій, переводити погляд на інші об'єкти, переключати на них свою увагу і працювати з ними, а потім знову повертатися до роботи з інформацією, яка відтворюється на екрані пристрою. Наприклад, якщо вказаний пристрій використовується як засіб візуального відтворення інформації персонального комп'ютера, значно зменшується простір, необхідний для використання персонального комп'ютера, оскільки громіздкий монітор може бути замінено на відносно компактний і зручний пристрій візуального відтворення інформації, що за допомогою обруча кріпиться на голові оператора і не заважає, при необхідності, працювати з іншими зовнішніми об'єктами.

Текст

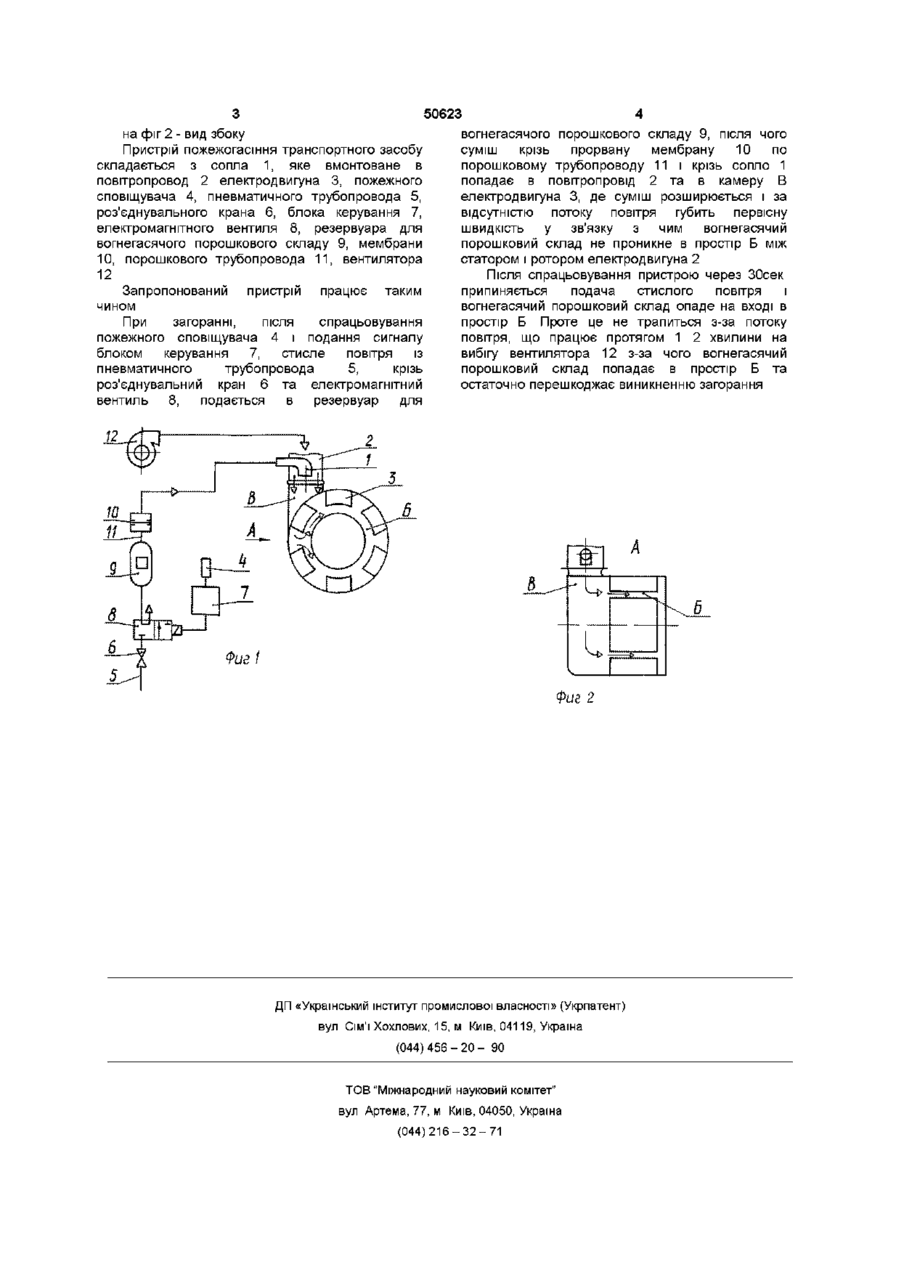

Пристрій пожежогасіння транспортного засобу, що містить пожежний сповіщувач, блок керування, роз'єднувальний кран, електромагнітний вентиль, який зв'язаний через пневматичний трубопровід з резервуаром для вогнегасних порошкових складів, що з'єднаний із мембраною і порошковим трубопроводом, який відрізняється тим, що порошковий трубопровід з'єднаний із соплом, що вмонтоване у повітропровід охолодження тягового двигуна Винахід відноситься до області техніки пожежегасіння, призначений для роботи в системах електрообладнання і може бути використаним в усіх виглядах транспортних засобів Відома установка пожежегасіння електровозу управління (Агрегат тяговий постійного струму без автономного живлення типу ПЭ2У Технічний опис та інструкція по експлуатації ІДЖТ 661162 001 ТО, 1985г, с 226а - 226в), яка містить резервуар з вогнегасячим порошком, живильну магістраль для підводу повітря крізь роз'єднувальний кран до резервуару, мембрану, рукав і пожежний ствол При одержанні сигналу про пожежну відкривають роз'єднувальний кран на живильній магістралі і газопорошкова суміш із резервуару крізь рукав надходить до пожежного стволу і до очагу пожежі До недоліків такої установки слід віднести и недостатню ефективність Найбільш близьким по технічній суті, прототипом винаходу, є система пожежегасіння на основі вогнегасячих порошкових складів (Трофимов СЛ Установки порошкового пожаротушения //Электрическая и тепловая тяга 1990 - №1 -С 25 - 27), яка призначена для захисту рухомого складу залізничного транспорту Система складається з резервуарів вогнегасячих порошкових складів, порошкових та пневматичних трубопроводів, мембран, роз'єднувальних кранів, електропневматичних вентилів, блока керування та пожежних сповіщувачів Газопорошкова суміш подається стислим повітрям з пневматичного трубопровода окремими струминами до очапв займання Недоліком такої конструкції є те, що вона не забезпечує попадання порошкової суміші у простори, що мають невеликі поперечні перерізи, наприклад в простір між стартором і ротором електричного двигуна В основу винаходу поставлене завдання підвищення ефективності пристрою пожежогасіння за рахунок рівномірного розподілу вогнегасящих порошкових складів за всім обсягом захищаємого об'єкта Поставлене завдання досягається тим, що у пристрої пожежогасіння транспортного засобу, що містить пожежний сповіщувач, блок керування, роз'єднувальний кран, електромагнітний вентиль, що зв'язаний через пневматичний трубопровід із резервуаром для вогнегасячих порошкових складів, який з'єднаний із мембраною та порошковим трубопроводом, останній з'єднаний із соплом, яке вмонтоване у повітровод охолодження тягового двигуна Технічний результат винаходу складається в тому, що вогнегасячий порошковий склад подається не в захищений простір, а в вентиляційний канал електродвигуна, де він одержує додатковий імпульс руху від потоку повітря, що працює на вибігу вентилятора, через те попадає в усі обмежені конструктивними розмірами простори, що забезпечує ефективне пожежогасіння Пристрій представлений кресленням, де на фіг 1 - показаний загальний вид пристрою пожежогасіння транспортного засобу, СО сч (О о ю на фіг 2 - вид збоку Пристрій пожежогасіння транспортного засобу складається з сопла 1, яке вмонтоване в повітропровод 2 електродвигуна 3, пожежного сповіщувача 4, пневматичного трубопровода 5, роз'єднувального крана 6, блока керування 7, електромагнітного вентиля 8, резервуара для вогнегасячого порошкового складу 9, мембрани 10, порошкового трубопровода 11, вентилятора 12 Запропонований пристрій працює таким чином При загоранні, після спрацьовування пожежного сповіщувача 4 і подання сигналу блоком керування 7, стисле повітря із пневматичного трубопровода 5, крізь роз'єднувальний кран 6 та електромагнітний вентиль 8, подається в резервуар для 50623 вогнегасячого порошкового складу 9, після чого суміш крізь прорвану мембрану 10 по порошковому трубопроводу 11 і крізь сопло 1 попадає в повітропровід 2 та в камеру В електродвигуна 3, де суміш розширюється і за відсутністю потоку повітря губить первісну швидкість у зв'язку з чим вогнегасячий порошковий склад не проникне в простір Б між статором і ротором електродвигуна 2 Після спрацьовування пристрою через ЗОсек припиняється подача стислого повітря і вогнегасячий порошковий склад опаде на вході в простір Б Проте це не трапиться з-за потоку повітря, що працює протягом 1 2 хвилини на вибігу вентилятора 12 з-за чого вогнегасячий порошковий склад попадає в простір Б та остаточно перешкоджає виникненню загорання А Фиг 2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
