Камера пластівцеутворення

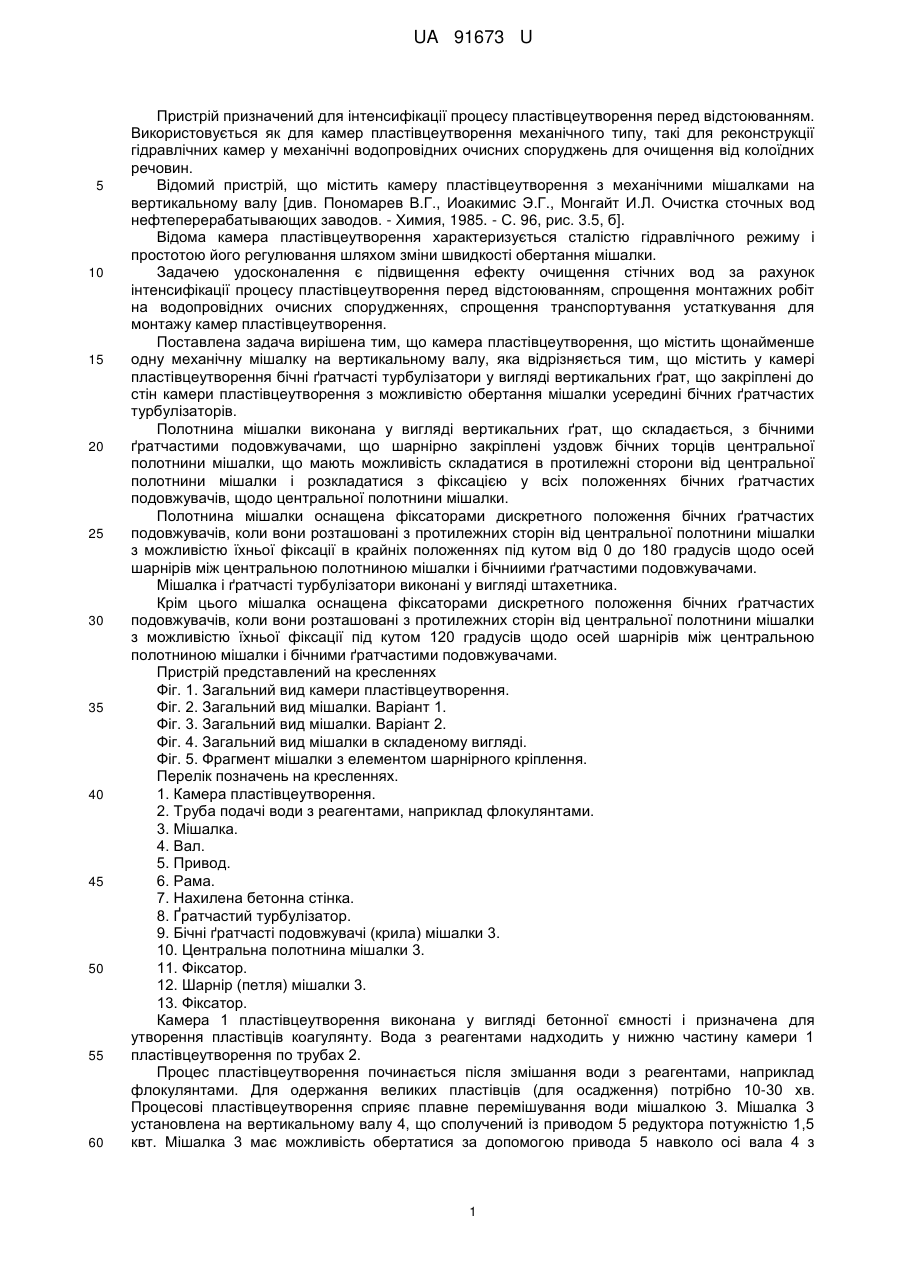

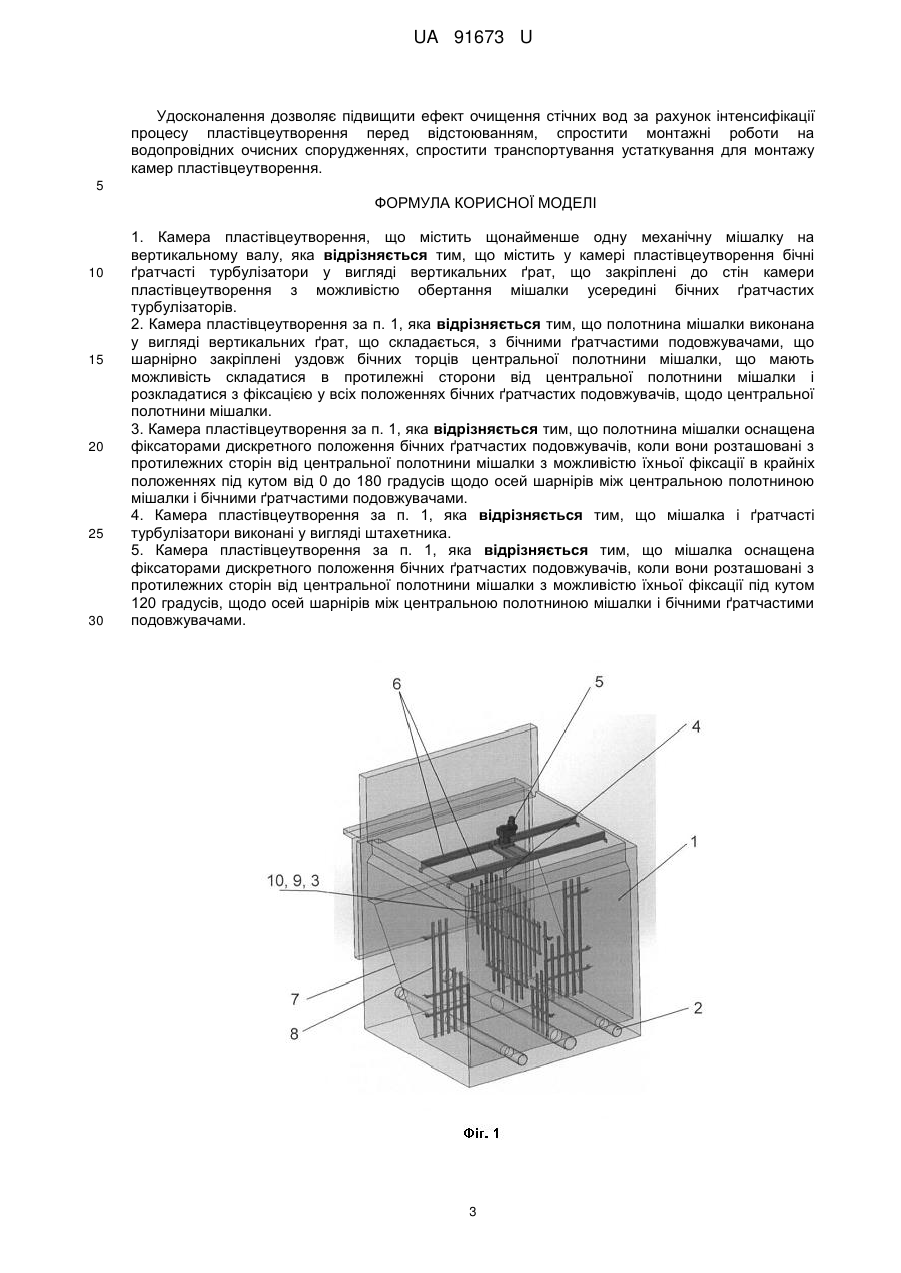

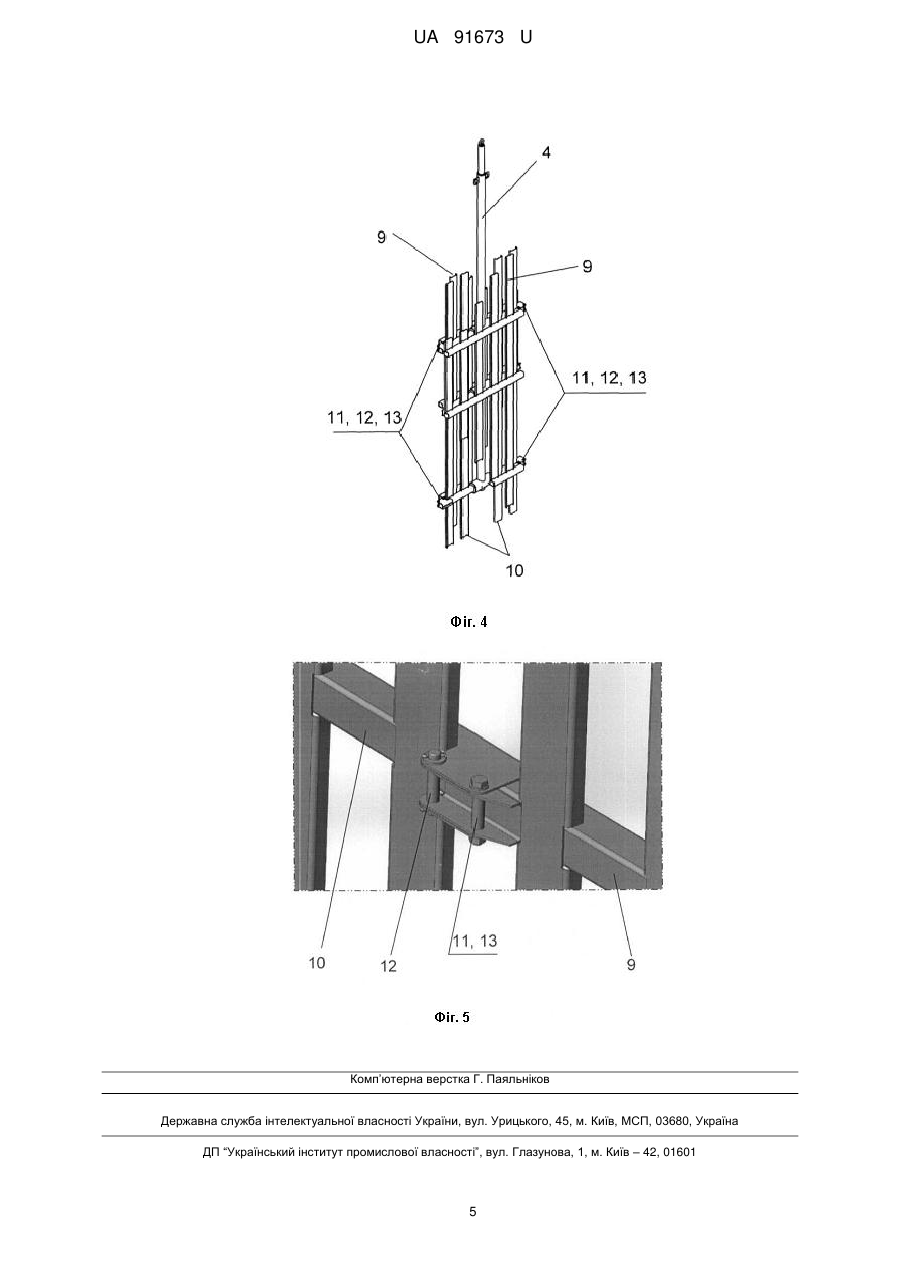

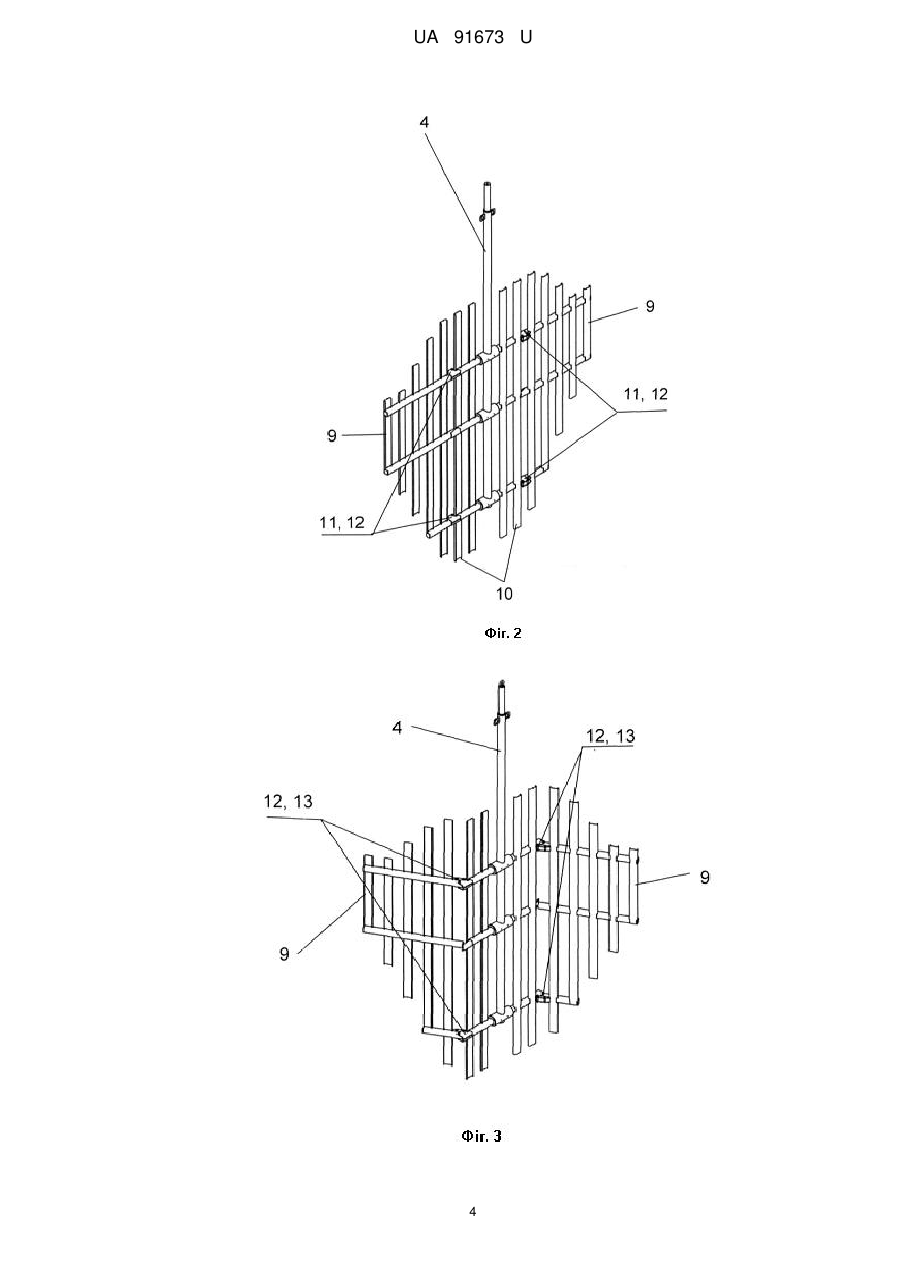

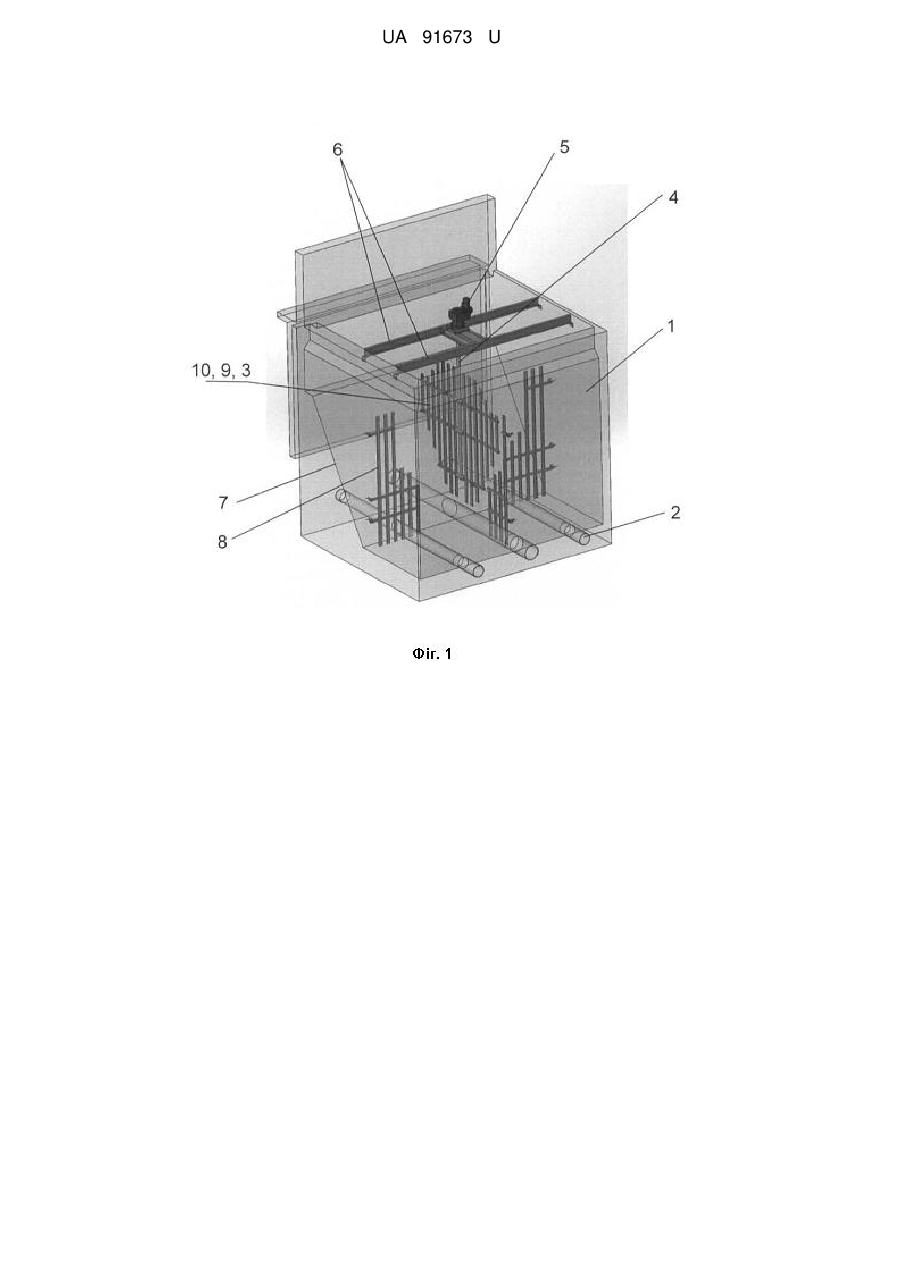

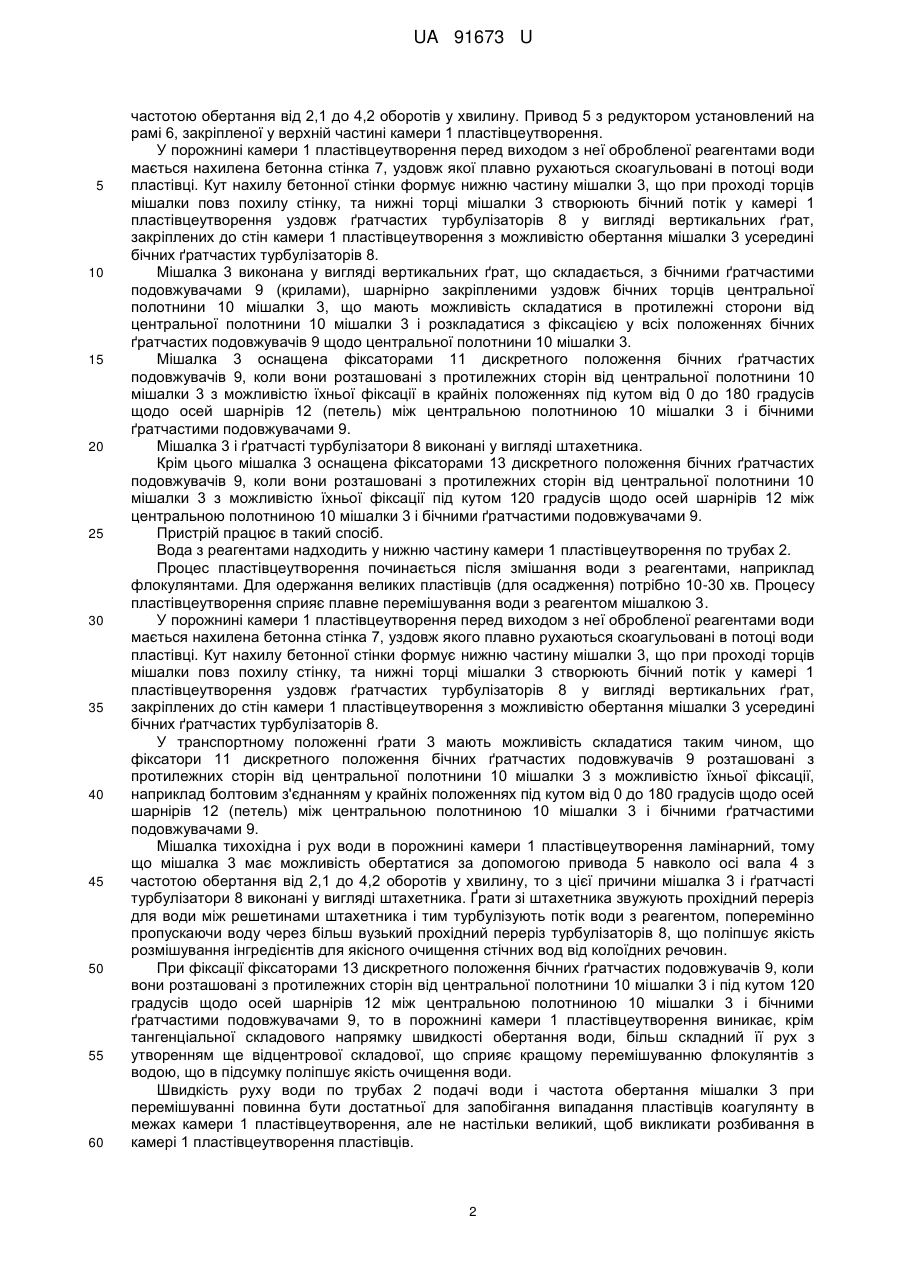

Реферат: Камера пластівцеутворення містить щонайменше одну механічну мішалку на вертикальному валу, причому містить у камері пластівцеутворення бічні ґратчасті турбулізатори у вигляді вертикальних ґрат, що закріплені до стін камери пластівцеутворення з можливістю обертання мішалки усередині бічних ґратчастих турбулізаторів. UA 91673 U (12) UA 91673 U UA 91673 U 5 10 15 20 25 30 35 40 45 50 55 60 Пристрій призначений для інтенсифікації процесу пластівцеутворення перед відстоюванням. Використовується як для камер пластівцеутворення механічного типу, такі для реконструкції гідравлічних камер у механічні водопровідних очисних споруджень для очищення від колоїдних речовин. Відомий пристрій, що містить камеру пластівцеутворення з механічними мішалками на вертикальному валу [див. Пономарев В.Г., Иоакимис Э.Г., Монгайт И.Л. Очистка сточных вод нефтеперерабатывающих заводов. - Химия, 1985. - С. 96, рис. 3.5, б]. Відома камера пластівцеутворення характеризується сталістю гідравлічного режиму і простотою його регулювання шляхом зміни швидкості обертання мішалки. Задачею удосконалення є підвищення ефекту очищення стічних вод за рахунок інтенсифікації процесу пластівцеутворення перед відстоюванням, спрощення монтажних робіт на водопровідних очисних спорудженнях, спрощення транспортування устаткування для монтажу камер пластівцеутворення. Поставлена задача вирішена тим, що камера пластівцеутворення, що містить щонайменше одну механічну мішалку на вертикальному валу, яка відрізняється тим, що містить у камері пластівцеутворення бічні ґратчасті турбулізатори у вигляді вертикальних ґрат, що закріплені до стін камери пластівцеутворення з можливістю обертання мішалки усередині бічних ґратчастих турбулізаторів. Полотнина мішалки виконана у вигляді вертикальних ґрат, що складається, з бічними ґратчастими подовжувачами, що шарнірно закріплені уздовж бічних торців центральної полотнини мішалки, що мають можливість складатися в протилежні сторони від центральної полотнини мішалки і розкладатися з фіксацією у всіх положеннях бічних ґратчастих подовжувачів, щодо центральної полотнини мішалки. Полотнина мішалки оснащена фіксаторами дискретного положення бічних ґратчастих подовжувачів, коли вони розташовані з протилежних сторін від центральної полотнини мішалки з можливістю їхньої фіксації в крайніх положеннях під кутом від 0 до 180 градусів щодо осей шарнірів між центральною полотниною мішалки і бічниими ґратчастими подовжувачами. Мішалка і ґратчасті турбулізатори виконані у вигляді штахетника. Крім цього мішалка оснащена фіксаторами дискретного положення бічних ґратчастих подовжувачів, коли вони розташовані з протилежних сторін від центральної полотнини мішалки з можливістю їхньої фіксації під кутом 120 градусів щодо осей шарнірів між центральною полотниною мішалки і бічними ґратчастими подовжувачами. Пристрій представлений на кресленнях Фіг. 1. Загальний вид камери пластівцеутворення. Фіг. 2. Загальний вид мішалки. Варіант 1. Фіг. 3. Загальний вид мішалки. Варіант 2. Фіг. 4. Загальний вид мішалки в складеному вигляді. Фіг. 5. Фрагмент мішалки з елементом шарнірного кріплення. Перелік позначень на кресленнях. 1. Камера пластівцеутворення. 2. Труба подачі води з реагентами, наприклад флокулянтами. 3. Мішалка. 4. Вал. 5. Привод. 6. Рама. 7. Нахилена бетонна стінка. 8. Ґратчастий турбулізатор. 9. Бічні ґратчасті подовжувачі (крила) мішалки 3. 10. Центральна полотнина мішалки 3. 11. Фіксатор. 12. Шарнір (петля) мішалки 3. 13. Фіксатор. Камера 1 пластівцеутворення виконана у вигляді бетонної ємності і призначена для утворення пластівців коагулянту. Вода з реагентами надходить у нижню частину камери 1 пластівцеутворення по трубах 2. Процес пластівцеутворення починається після змішання води з реагентами, наприклад флокулянтами. Для одержання великих пластівців (для осадження) потрібно 10-30 хв. Процесові пластівцеутворення сприяє плавне перемішування води мішалкою 3. Мішалка 3 установлена на вертикальному валу 4, що сполучений із приводом 5 редуктора потужністю 1,5 квт. Мішалка 3 має можливість обертатися за допомогою привода 5 навколо осі вала 4 з 1 UA 91673 U 5 10 15 20 25 30 35 40 45 50 55 60 частотою обертання від 2,1 до 4,2 оборотів у хвилину. Привод 5 з редуктором установлений на рамі 6, закріпленої у верхній частині камери 1 пластівцеутворення. У порожнині камери 1 пластівцеутворення перед виходом з неї обробленої реагентами води мається нахилена бетонна стінка 7, уздовж якої плавно рухаються скоагульовані в потоці води пластівці. Кут нахилу бетонної стінки формує нижню частину мішалки 3, що при проході торців мішалки повз похилу стінку, та нижні торці мішалки 3 створюють бічний потік у камері 1 пластівцеутворення уздовж ґратчастих турбулізаторів 8 у вигляді вертикальних ґрат, закріплених до стін камери 1 пластівцеутворення з можливістю обертання мішалки 3 усередині бічних ґратчастих турбулізаторів 8. Мішалка 3 виконана у вигляді вертикальних ґрат, що складається, з бічними ґратчастими подовжувачами 9 (крилами), шарнірно закріпленими уздовж бічних торців центральної полотнини 10 мішалки 3, що мають можливість складатися в протилежні сторони від центральної полотнини 10 мішалки 3 і розкладатися з фіксацією у всіх положеннях бічних ґратчастих подовжувачів 9 щодо центральної полотнини 10 мішалки 3. Мішалка 3 оснащена фіксаторами 11 дискретного положення бічних ґратчастих подовжувачів 9, коли вони розташовані з протилежних сторін від центральної полотнини 10 мішалки 3 з можливістю їхньої фіксації в крайніх положеннях під кутом від 0 до 180 градусів щодо осей шарнірів 12 (петель) між центральною полотниною 10 мішалки 3 і бічними ґратчастими подовжувачами 9. Мішалка 3 і ґратчасті турбулізатори 8 виконані у вигляді штахетника. Крім цього мішалка 3 оснащена фіксаторами 13 дискретного положення бічних ґратчастих подовжувачів 9, коли вони розташовані з протилежних сторін від центральної полотнини 10 мішалки 3 з можливістю їхньої фіксації під кутом 120 градусів щодо осей шарнірів 12 між центральною полотниною 10 мішалки 3 і бічними ґратчастими подовжувачами 9. Пристрій працює в такий спосіб. Вода з реагентами надходить у нижню частину камери 1 пластівцеутворення по трубах 2. Процес пластівцеутворення починається після змішання води з реагентами, наприклад флокулянтами. Для одержання великих пластівців (для осадження) потрібно 10-30 хв. Процесу пластівцеутворення сприяє плавне перемішування води з реагентом мішалкою 3. У порожнині камери 1 пластівцеутворення перед виходом з неї обробленої реагентами води мається нахилена бетонна стінка 7, уздовж якого плавно рухаються скоагульовані в потоці води пластівці. Кут нахилу бетонної стінки формує нижню частину мішалки 3, що при проході торців мішалки повз похилу стінку, та нижні торці мішалки 3 створюють бічний потік у камері 1 пластівцеутворення уздовж ґратчастих турбулізаторів 8 у вигляді вертикальних ґрат, закріплених до стін камери 1 пластівцеутворення з можливістю обертання мішалки 3 усередині бічних ґратчастих турбулізаторів 8. У транспортному положенні ґрати 3 мають можливість складатися таким чином, що фіксатори 11 дискретного положення бічних ґратчастих подовжувачів 9 розташовані з протилежних сторін від центральної полотнини 10 мішалки 3 з можливістю їхньої фіксації, наприклад болтовим з'єднанням у крайніх положеннях під кутом від 0 до 180 градусів щодо осей шарнірів 12 (петель) між центральною полотниною 10 мішалки 3 і бічними ґратчастими подовжувачами 9. Мішалка тихохідна і рух води в порожнині камери 1 пластівцеутворення ламінарний, тому що мішалка 3 має можливість обертатися за допомогою привода 5 навколо осі вала 4 з частотою обертання від 2,1 до 4,2 оборотів у хвилину, то з цієї причини мішалка 3 і ґратчасті турбулізатори 8 виконані у вигляді штахетника. Ґрати зі штахетника звужують прохідний переріз для води між решетинами штахетника і тим турбулізують потік води з реагентом, поперемінно пропускаючи воду через більш вузький прохідний переріз турбулізаторів 8, що поліпшує якість розмішування інгредієнтів для якісного очищення стічних вод від колоїдних речовин. При фіксації фіксаторами 13 дискретного положення бічних ґратчастих подовжувачів 9, коли вони розташовані з протилежних сторін від центральної полотнини 10 мішалки 3 і під кутом 120 градусів щодо осей шарнірів 12 між центральною полотниною 10 мішалки 3 і бічними ґратчастими подовжувачами 9, то в порожнині камери 1 пластівцеутворення виникає, крім тангенціальної складового напрямку швидкості обертання води, більш складний її рух з утворенням ще відцентрової складової, що сприяє кращому перемішуванню флокулянтів з водою, що в підсумку поліпшує якість очищення води. Швидкість руху води по трубах 2 подачі води і частота обертання мішалки 3 при перемішуванні повинна бути достатньої для запобігання випадання пластівців коагулянту в межах камери 1 пластівцеутворення, але не настільки великий, щоб викликати розбивання в камері 1 пластівцеутворення пластівців. 2 UA 91673 U Удосконалення дозволяє підвищити ефект очищення стічних вод за рахунок інтенсифікації процесу пластівцеутворення перед відстоюванням, спростити монтажні роботи на водопровідних очисних спорудженнях, спростити транспортування устаткування для монтажу камер пластівцеутворення. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 25 30 1. Камера пластівцеутворення, що містить щонайменше одну механічну мішалку на вертикальному валу, яка відрізняється тим, що містить у камері пластівцеутворення бічні ґратчасті турбулізатори у вигляді вертикальних ґрат, що закріплені до стін камери пластівцеутворення з можливістю обертання мішалки усередині бічних ґратчастих турбулізаторів. 2. Камера пластівцеутворення за п. 1, яка відрізняється тим, що полотнина мішалки виконана у вигляді вертикальних ґрат, що складається, з бічними ґратчастими подовжувачами, що шарнірно закріплені уздовж бічних торців центральної полотнини мішалки, що мають можливість складатися в протилежні сторони від центральної полотнини мішалки і розкладатися з фіксацією у всіх положеннях бічних ґратчастих подовжувачів, щодо центральної полотнини мішалки. 3. Камера пластівцеутворення за п. 1, яка відрізняється тим, що полотнина мішалки оснащена фіксаторами дискретного положення бічних ґратчастих подовжувачів, коли вони розташовані з протилежних сторін від центральної полотнини мішалки з можливістю їхньої фіксації в крайніх положеннях під кутом від 0 до 180 градусів щодо осей шарнірів між центральною полотниною мішалки і бічними ґратчастими подовжувачами. 4. Камера пластівцеутворення за п. 1, яка відрізняється тим, що мішалка і ґратчасті турбулізатори виконані у вигляді штахетника. 5. Камера пластівцеутворення за п. 1, яка відрізняється тим, що мішалка оснащена фіксаторами дискретного положення бічних ґратчастих подовжувачів, коли вони розташовані з протилежних сторін від центральної полотнини мішалки з можливістю їхньої фіксації під кутом 120 градусів, щодо осей шарнірів між центральною полотниною мішалки і бічними ґратчастими подовжувачами. 3 UA 91673 U 4 UA 91673 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
