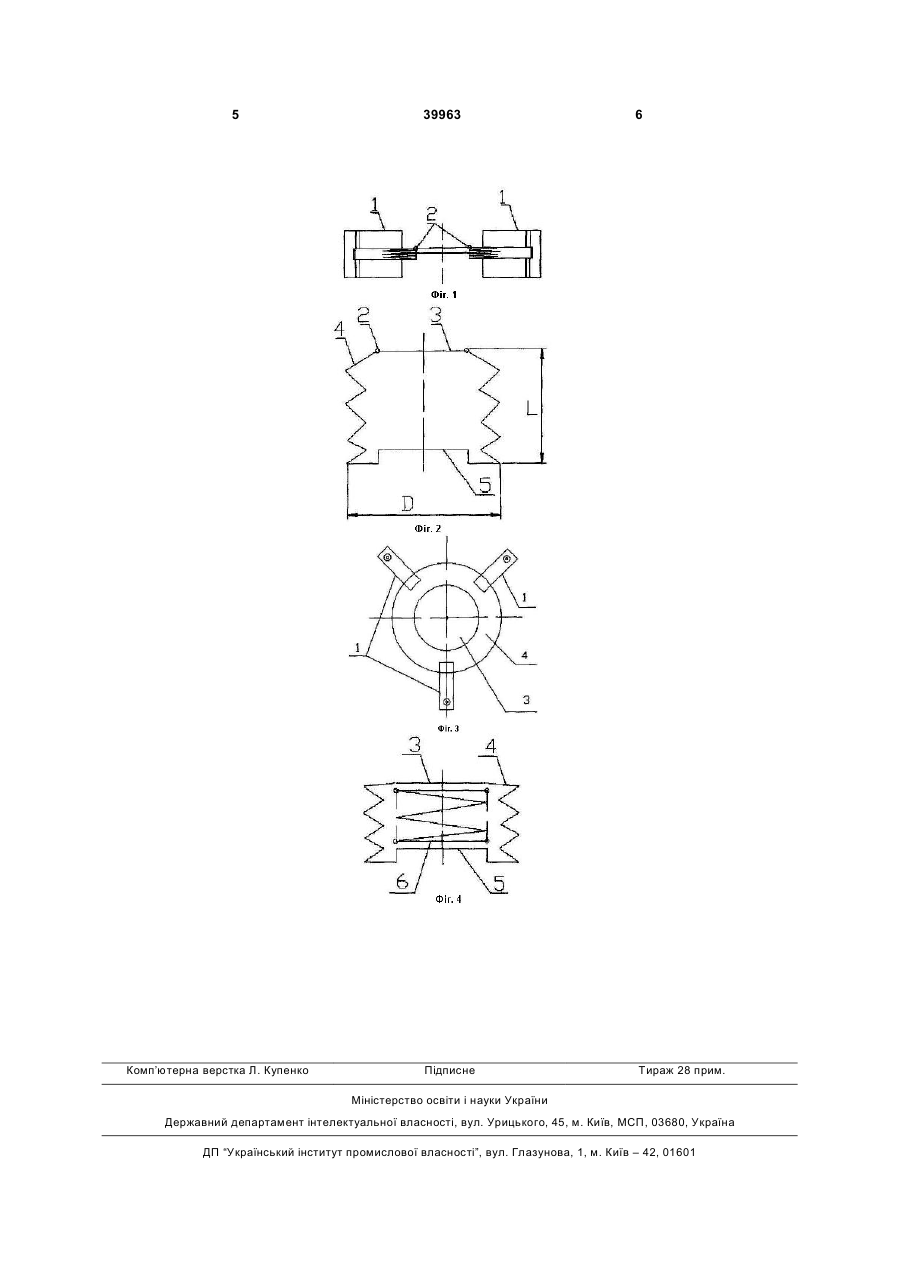

УКРАЇНА (19) UA (11) 39963 (13) U (51) МПК (2009) G01L 7/02 МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ ДЕРЖАВНИЙ ДЕПАРТАМЕНТ ІНТЕЛЕКТУАЛЬНОЇ ВЛАСНОСТІ ОПИС видається під відповідальність власника патенту ДО ПАТЕНТУ НА КОРИСНУ МОДЕЛЬ (54) ВАКУУМНА КАМЕРА 1 2 (13) 39963 (11) бронзи, і (або) пружина усередині вакуумной камері. Введення в пристрій гофрованих бічних стінок циліндричної форми і (або) пружини усередині вакуумної камері вигідно відрізняє запропоновану камеру, оскільки створення вакууму усередині камері буде забезпечувати пружна сила пружини. На запропонованому Фіг.1 зображено вид вакуумної камери у стиснутому стані збоку. На Фіг.2 вид вакуумної камери збоку у розжатому стані, під дією бокових підпружинених стінок. На Фіг.3 - вид вакуумної камери у стиснутому стані зверху. На Фіг.4 - вид вакуумної камери збоку у розжатому стані, під дією розташованої всередині пружини. Вакуумна камера містить: тиски 1, зварний шов 2, мембрана 3, гофровані бічні стінки 4, днище 5, пружина 6. Вакуумна камера працює таким чином. За допомогою тисків 1 заздалегідь очищені гофровані бічні стінки 4 притискаються до днища 5, як показано на Фіг.1 і Фіг.3. До зварного шва 2 приварюється дошкульна мембрана 3. Після закінчення зварювання тиски 1 поступово розтискаються і вакуумна камера, під дією гофрованих бічних стінок 4 і (або) пружини 6 розкривається і приймає робоче положення, як показано на Фіг.2 і Фіг.4. При цьому жорсткість подпружинених бічних стінок і (або) пружини повинна бути не менше (p*Ра*D2)/(4*L), де Р a - атмосферний тиск; D - діаметр вакуумної камери; L - висота вакуумної камери. Наприклад, за висотою і діаметром камери рівних 0,1м сумісна жорсткість бічних стінок та пружини повинна бути не менш, як 7,85·103 н/м. Джерела інформації: UA Корисна модель відноситься до вимірювальної газової апаратури, а точніше до датчиків тиску з вакуумною камерою, що має гнучку діафрагму, і може бути використаний при виготовленні барометрів. Відома мембранна коробка, що призначена для виміру абсолютного тиску в режимі силової компенсації [1], що містить дві жорстко з'єднані по контуру мембрани з жорсткими центрами, з'єднаними між собою, причому мембрани мають різні ефективні площини. Для виміру тиску за допомогою такої мембранної коробки необхідно робити температурну стабілізацію усередині коробки і створювати вакуум, откачивая повітря. Таким чином, при роботі з мембранною коробкою: - Необхідна температурна стабілізація мембранної коробки; - Потрібно створювати вакуум, що приводить до енергетичних і матеріальних витрат. При усіх своїх перевагах відомі мембранні коробки мають ряд істотних недоліків, а саме: - Необхідна подача на мембрану інертного газу під тиском, що є складною технічною операцією; застосуванням датчика необхідно від- Перед качувати газ і створювати вакуум, що передбачає значні матеріальні витрати. Задачею корисної моделі є спрощення конструкції вакуумної камери та зменшення матеріальних витрат для створення вакуума. Поставлена задача досягається тим, що у вакуумной камері, що містить днище, круглу тонкостінну дошкульну мембрану, згідно з корисною моделлю, маються гофровані бічні стінки циліндричної форми, які виготовлюють із сплаву U (57) 1. Вакуумна камера, що містить днище, круглу тонкостінну чутливу мембрану, яка відрізняється тим, що має гофровані бічні пружинисті стінки циліндричної форми. 2. Вакуумна камера за п. 1, яка відрізняється тим, що уздовж бічної стінки малого діаметра розміщена пружина визначеної жорсткості. (19) (21) u200809595 (22) 22.07.2008 (24) 25.03.2009 (46) 25.03.2009, Бюл.№ 6, 2009 р. (72) СИНЄГЛАЗОВ ВІКТОР МИХАЙЛОВИЧ, UA, ТУПІЦИН МИКОЛА ФЕДОРОВИЧ, UA, СМОЙЛОВСЬКА ЮЛІЯ АНДРІЇВНА, UA (73) НАЦІОНАЛЬНИЙ АВІАЦІЙНИЙ УНІВЕРСИТЕТ, UA 3 1. Мембранна коробка / А. с. СРСР №1370466, МПК G 01 L 7/08, 1996. 39963 4 5 Комп’ютерна верстка Л. Купенко 39963 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
