Інформаційно-рекламний пристрій

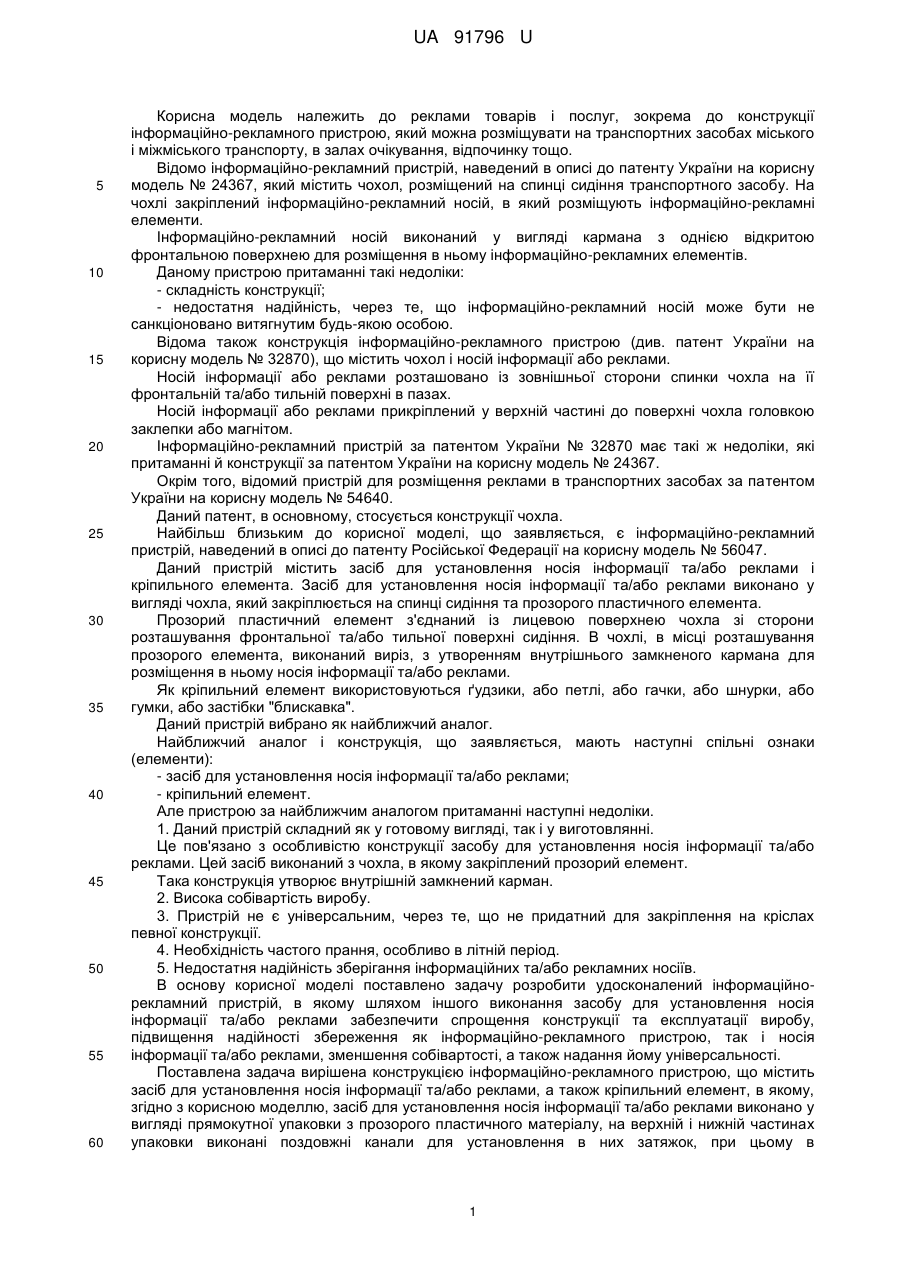

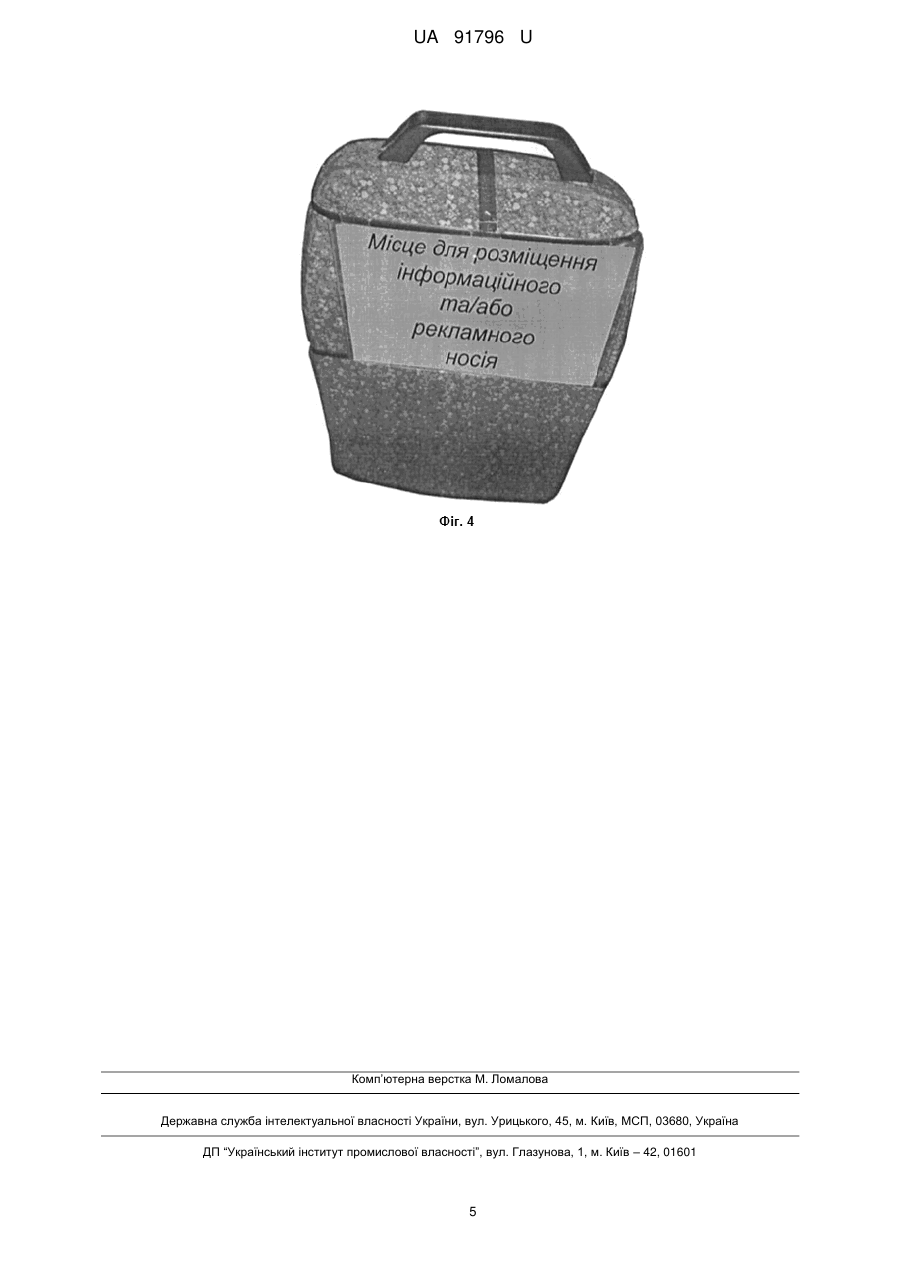

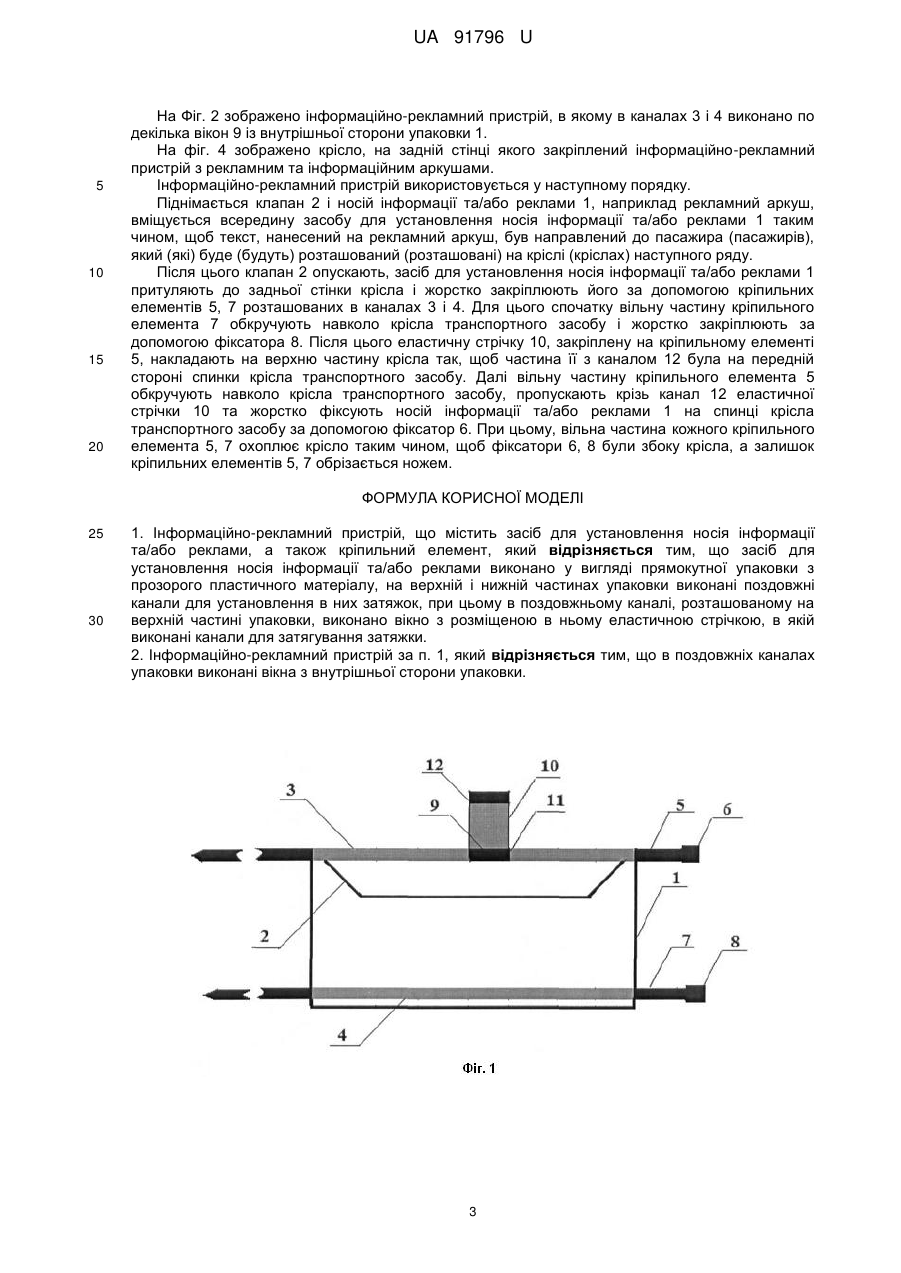

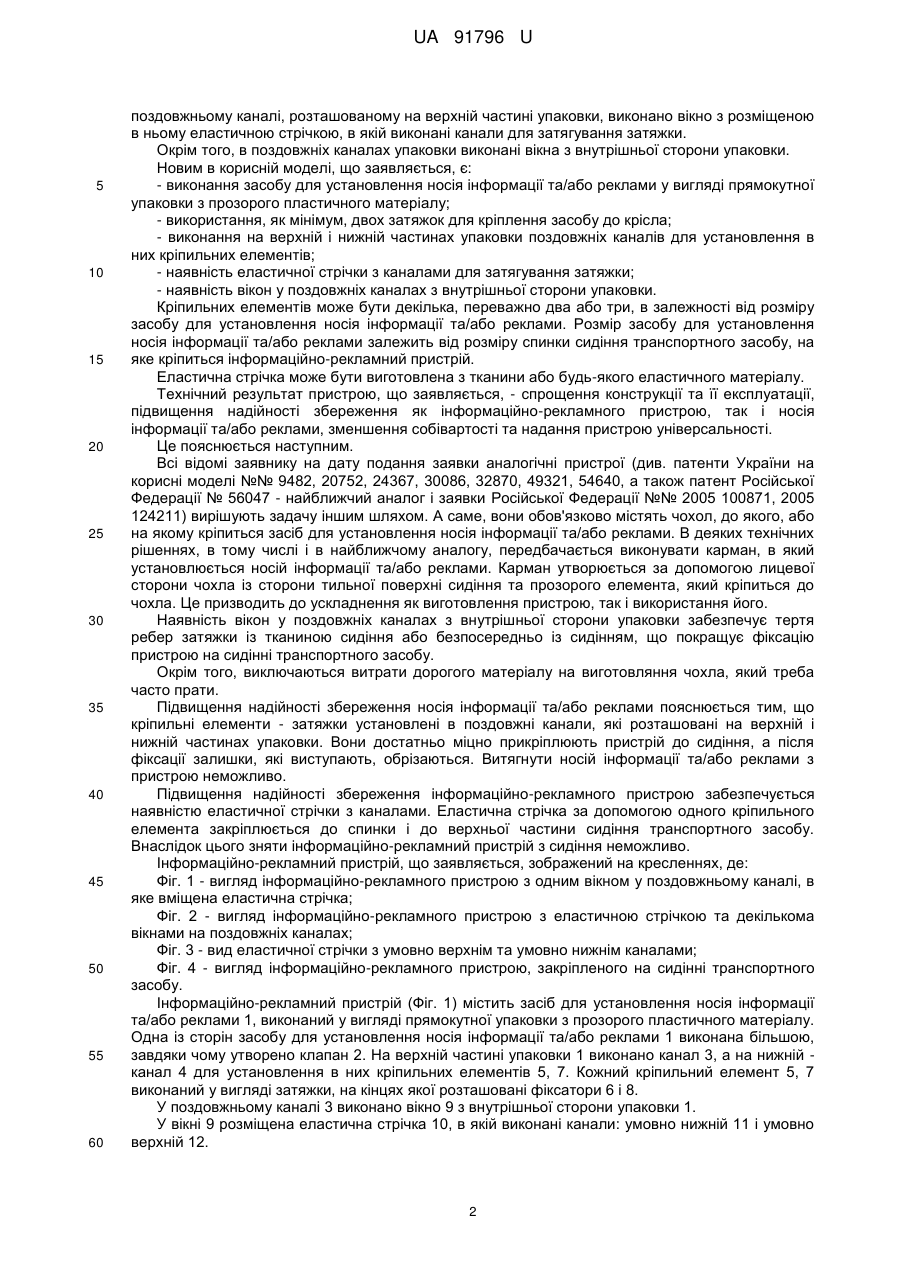

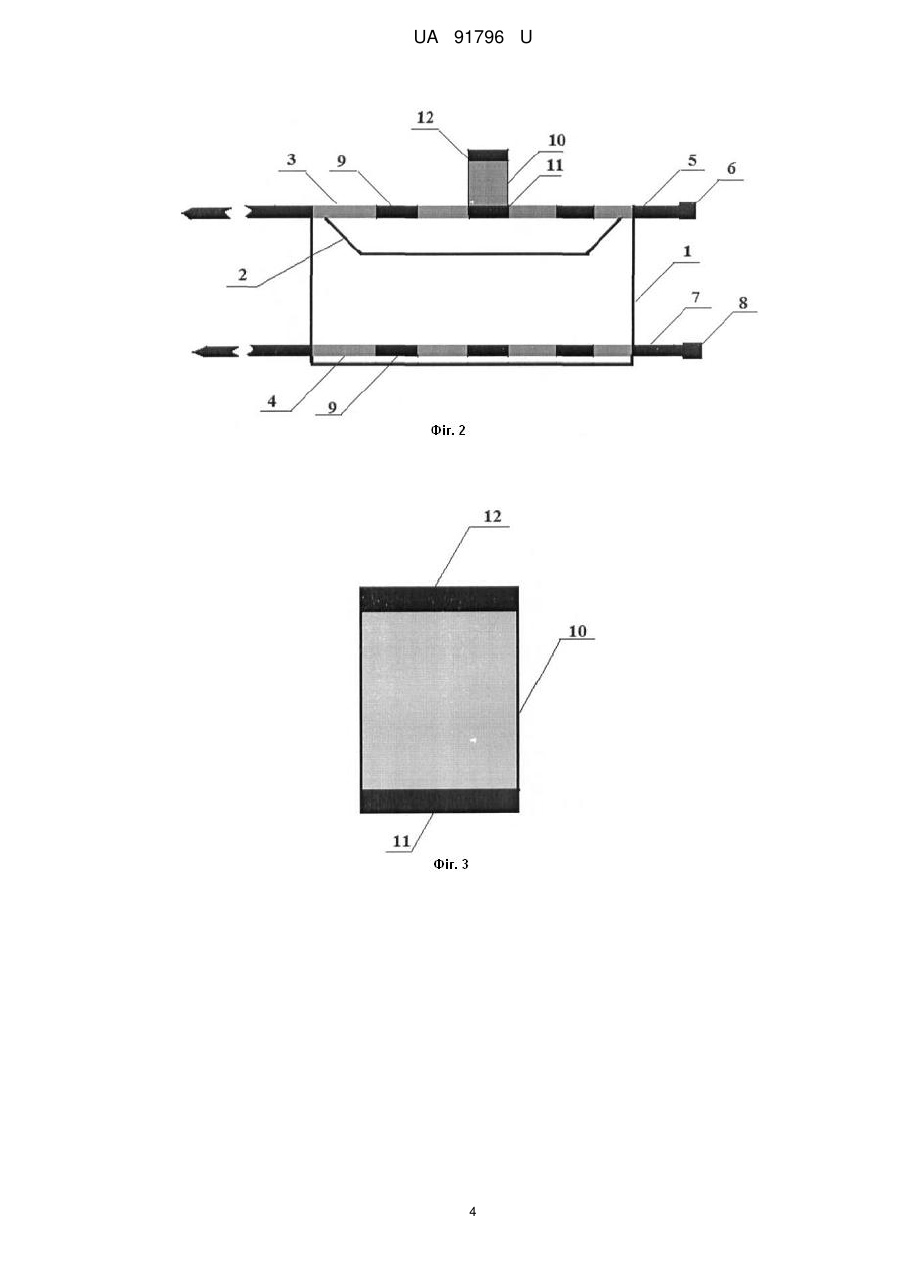

Реферат: Інформаційно-рекламний пристрій містить засіб для установлення носія інформації та/або реклами, а також кріпильний елемент. Засіб для установлення носія інформації та/або реклами виконано у вигляді прямокутної упаковки з прозорого пластичного матеріалу, на верхній і нижній частинах упаковки виконані поздовжні канали для установлення в них затяжок. В поздовжньому каналі, розташованому на верхній частині упаковки, виконано вікно з розміщеною в ньому еластичною стрічкою, в якій виконані канали для затягування затяжки. UA 91796 U (54) ІНФОРМАЦІЙНО-РЕКЛАМНИЙ ПРИСТРІЙ UA 91796 U UA 91796 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до реклами товарів і послуг, зокрема до конструкції інформаційно-рекламного пристрою, який можна розміщувати на транспортних засобах міського і міжміського транспорту, в залах очікування, відпочинку тощо. Відомо інформаційно-рекламний пристрій, наведений в описі до патенту України на корисну модель № 24367, який містить чохол, розміщений на спинці сидіння транспортного засобу. На чохлі закріплений інформаційно-рекламний носій, в який розміщують інформаційно-рекламні елементи. Інформаційно-рекламний носій виконаний у вигляді кармана з однією відкритою фронтальною поверхнею для розміщення в ньому інформаційно-рекламних елементів. Даному пристрою притаманні такі недоліки: - складність конструкції; - недостатня надійність, через те, що інформаційно-рекламний носій може бути не санкціоновано витягнутим будь-якою особою. Відома також конструкція інформаційно-рекламного пристрою (див. патент України на корисну модель № 32870), що містить чохол і носій інформації або реклами. Носій інформації або реклами розташовано із зовнішньої сторони спинки чохла на її фронтальній та/або тильній поверхні в пазах. Носій інформації або реклами прикріплений у верхній частині до поверхні чохла головкою заклепки або магнітом. Інформаційно-рекламний пристрій за патентом України № 32870 має такі ж недоліки, які притаманні й конструкції за патентом України на корисну модель № 24367. Окрім того, відомий пристрій для розміщення реклами в транспортних засобах за патентом України на корисну модель № 54640. Даний патент, в основному, стосується конструкції чохла. Найбільш близьким до корисної моделі, що заявляється, є інформаційно-рекламний пристрій, наведений в описі до патенту Російської Федерації на корисну модель № 56047. Даний пристрій містить засіб для установлення носія інформації та/або реклами і кріпильного елемента. Засіб для установлення носія інформації та/або реклами виконано у вигляді чохла, який закріплюється на спинці сидіння та прозорого пластичного елемента. Прозорий пластичний елемент з'єднаний із лицевою поверхнею чохла зі сторони розташування фронтальної та/або тильної поверхні сидіння. В чохлі, в місці розташування прозорого елемента, виконаний виріз, з утворенням внутрішнього замкненого кармана для розміщення в ньому носія інформації та/або реклами. Як кріпильний елемент використовуються ґудзики, або петлі, або гачки, або шнурки, або гумки, або застібки "блискавка". Даний пристрій вибрано як найближчий аналог. Найближчий аналог і конструкція, що заявляється, мають наступні спільні ознаки (елементи): - засіб для установлення носія інформації та/або реклами; - кріпильний елемент. Але пристрою за найближчим аналогом притаманні наступні недоліки. 1. Даний пристрій складний як у готовому вигляді, так і у виготовлянні. Це пов'язано з особливістю конструкції засобу для установлення носія інформації та/або реклами. Цей засіб виконаний з чохла, в якому закріплений прозорий елемент. Така конструкція утворює внутрішній замкнений карман. 2. Висока собівартість виробу. 3. Пристрій не є універсальним, через те, що не придатний для закріплення на кріслах певної конструкції. 4. Необхідність частого прання, особливо в літній період. 5. Недостатня надійність зберігання інформаційних та/або рекламних носіїв. В основу корисної моделі поставлено задачу розробити удосконалений інформаційнорекламний пристрій, в якому шляхом іншого виконання засобу для установлення носія інформації та/або реклами забезпечити спрощення конструкції та експлуатації виробу, підвищення надійності збереження як інформаційно-рекламного пристрою, так і носія інформації та/або реклами, зменшення собівартості, а також надання йому універсальності. Поставлена задача вирішена конструкцією інформаційно-рекламного пристрою, що містить засіб для установлення носія інформації та/або реклами, а також кріпильний елемент, в якому, згідно з корисною моделлю, засіб для установлення носія інформації та/або реклами виконано у вигляді прямокутної упаковки з прозорого пластичного матеріалу, на верхній і нижній частинах упаковки виконані поздовжні канали для установлення в них затяжок, при цьому в 1 UA 91796 U 5 10 15 20 25 30 35 40 45 50 55 60 поздовжньому каналі, розташованому на верхній частині упаковки, виконано вікно з розміщеною в ньому еластичною стрічкою, в якій виконані канали для затягування затяжки. Окрім того, в поздовжніх каналах упаковки виконані вікна з внутрішньої сторони упаковки. Новим в корисній моделі, що заявляється, є: - виконання засобу для установлення носія інформації та/або реклами у вигляді прямокутної упаковки з прозорого пластичного матеріалу; - використання, як мінімум, двох затяжок для кріплення засобу до крісла; - виконання на верхній і нижній частинах упаковки поздовжніх каналів для установлення в них кріпильних елементів; - наявність еластичної стрічки з каналами для затягування затяжки; - наявність вікон у поздовжніх каналах з внутрішньої сторони упаковки. Кріпильних елементів може бути декілька, переважно два або три, в залежності від розміру засобу для установлення носія інформації та/або реклами. Розмір засобу для установлення носія інформації та/або реклами залежить від розміру спинки сидіння транспортного засобу, на яке кріпиться інформаційно-рекламний пристрій. Еластична стрічка може бути виготовлена з тканини або будь-якого еластичного матеріалу. Технічний результат пристрою, що заявляється, - спрощення конструкції та її експлуатації, підвищення надійності збереження як інформаційно-рекламного пристрою, так і носія інформації та/або реклами, зменшення собівартості та надання пристрою універсальності. Це пояснюється наступним. Всі відомі заявнику на дату подання заявки аналогічні пристрої (див. патенти України на корисні моделі №№ 9482, 20752, 24367, 30086, 32870, 49321, 54640, а також патент Російської Федерації № 56047 - найближчий аналог і заявки Російської Федерації №№ 2005 100871, 2005 124211) вирішують задачу іншим шляхом. А саме, вони обов'язково містять чохол, до якого, або на якому кріпиться засіб для установлення носія інформації та/або реклами. В деяких технічних рішеннях, в тому числі і в найближчому аналогу, передбачається виконувати карман, в який установлюється носій інформації та/або реклами. Карман утворюється за допомогою лицевої сторони чохла із сторони тильної поверхні сидіння та прозорого елемента, який кріпиться до чохла. Це призводить до ускладнення як виготовлення пристрою, так і використання його. Наявність вікон у поздовжніх каналах з внутрішньої сторони упаковки забезпечує тертя ребер затяжки із тканиною сидіння або безпосередньо із сидінням, що покращує фіксацію пристрою на сидінні транспортного засобу. Окрім того, виключаються витрати дорогого матеріалу на виготовляння чохла, який треба часто прати. Підвищення надійності збереження носія інформації та/або реклами пояснюється тим, що кріпильні елементи - затяжки установлені в поздовжні канали, які розташовані на верхній і нижній частинах упаковки. Вони достатньо міцно прикріплюють пристрій до сидіння, а після фіксації залишки, які виступають, обрізаються. Витягнути носій інформації та/або реклами з пристрою неможливо. Підвищення надійності збереження інформаційно-рекламного пристрою забезпечується наявністю еластичної стрічки з каналами. Еластична стрічка за допомогою одного кріпильного елемента закріплюється до спинки і до верхньої частини сидіння транспортного засобу. Внаслідок цього зняти інформаційно-рекламний пристрій з сидіння неможливо. Інформаційно-рекламний пристрій, що заявляється, зображений на кресленнях, де: Фіг. 1 - вигляд інформаційно-рекламного пристрою з одним вікном у поздовжньому каналі, в яке вміщена еластична стрічка; Фіг. 2 - вигляд інформаційно-рекламного пристрою з еластичною стрічкою та декількома вікнами на поздовжніх каналах; Фіг. 3 - вид еластичної стрічки з умовно верхнім та умовно нижнім каналами; Фіг. 4 - вигляд інформаційно-рекламного пристрою, закріпленого на сидінні транспортного засобу. Інформаційно-рекламний пристрій (Фіг. 1) містить засіб для установлення носія інформації та/або реклами 1, виконаний у вигляді прямокутної упаковки з прозорого пластичного матеріалу. Одна із сторін засобу для установлення носія інформації та/або реклами 1 виконана більшою, завдяки чому утворено клапан 2. На верхній частині упаковки 1 виконано канал 3, а на нижній канал 4 для установлення в них кріпильних елементів 5, 7. Кожний кріпильний елемент 5, 7 виконаний у вигляді затяжки, на кінцях якої розташовані фіксатори 6 і 8. У поздовжньому каналі 3 виконано вікно 9 з внутрішньої сторони упаковки 1. У вікні 9 розміщена еластична стрічка 10, в якій виконані канали: умовно нижній 11 і умовно верхній 12. 2 UA 91796 U 5 10 15 20 На Фіг. 2 зображено інформаційно-рекламний пристрій, в якому в каналах 3 і 4 виконано по декілька вікон 9 із внутрішньої сторони упаковки 1. На фіг. 4 зображено крісло, на задній стінці якого закріплений інформаційно-рекламний пристрій з рекламним та інформаційним аркушами. Інформаційно-рекламний пристрій використовується у наступному порядку. Піднімається клапан 2 і носій інформації та/або реклами 1, наприклад рекламний аркуш, вміщується всередину засобу для установлення носія інформації та/або реклами 1 таким чином, щоб текст, нанесений на рекламний аркуш, був направлений до пасажира (пасажирів), який (які) буде (будуть) розташований (розташовані) на кріслі (кріслах) наступного ряду. Після цього клапан 2 опускають, засіб для установлення носія інформації та/або реклами 1 притуляють до задньої стінки крісла і жорстко закріплюють його за допомогою кріпильних елементів 5, 7 розташованих в каналах 3 і 4. Для цього спочатку вільну частину кріпильного елемента 7 обкручують навколо крісла транспортного засобу і жорстко закріплюють за допомогою фіксатора 8. Після цього еластичну стрічку 10, закріплену на кріпильному елементі 5, накладають на верхню частину крісла так, щоб частина її з каналом 12 була на передній стороні спинки крісла транспортного засобу. Далі вільну частину кріпильного елемента 5 обкручують навколо крісла транспортного засобу, пропускають крізь канал 12 еластичної стрічки 10 та жорстко фіксують носій інформації та/або реклами 1 на спинці крісла транспортного засобу за допомогою фіксатор 6. При цьому, вільна частина кожного кріпильного елемента 5, 7 охоплює крісло таким чином, щоб фіксатори 6, 8 були збоку крісла, а залишок кріпильних елементів 5, 7 обрізається ножем. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 1. Інформаційно-рекламний пристрій, що містить засіб для установлення носія інформації та/або реклами, а також кріпильний елемент, який відрізняється тим, що засіб для установлення носія інформації та/або реклами виконано у вигляді прямокутної упаковки з прозорого пластичного матеріалу, на верхній і нижній частинах упаковки виконані поздовжні канали для установлення в них затяжок, при цьому в поздовжньому каналі, розташованому на верхній частині упаковки, виконано вікно з розміщеною в ньому еластичною стрічкою, в якій виконані канали для затягування затяжки. 2. Інформаційно-рекламний пристрій за п. 1, який відрізняється тим, що в поздовжніх каналах упаковки виконані вікна з внутрішньої сторони упаковки. 3 UA 91796 U 4 UA 91796 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
