Контейнер для зберігання і транспортування розрядних ламп

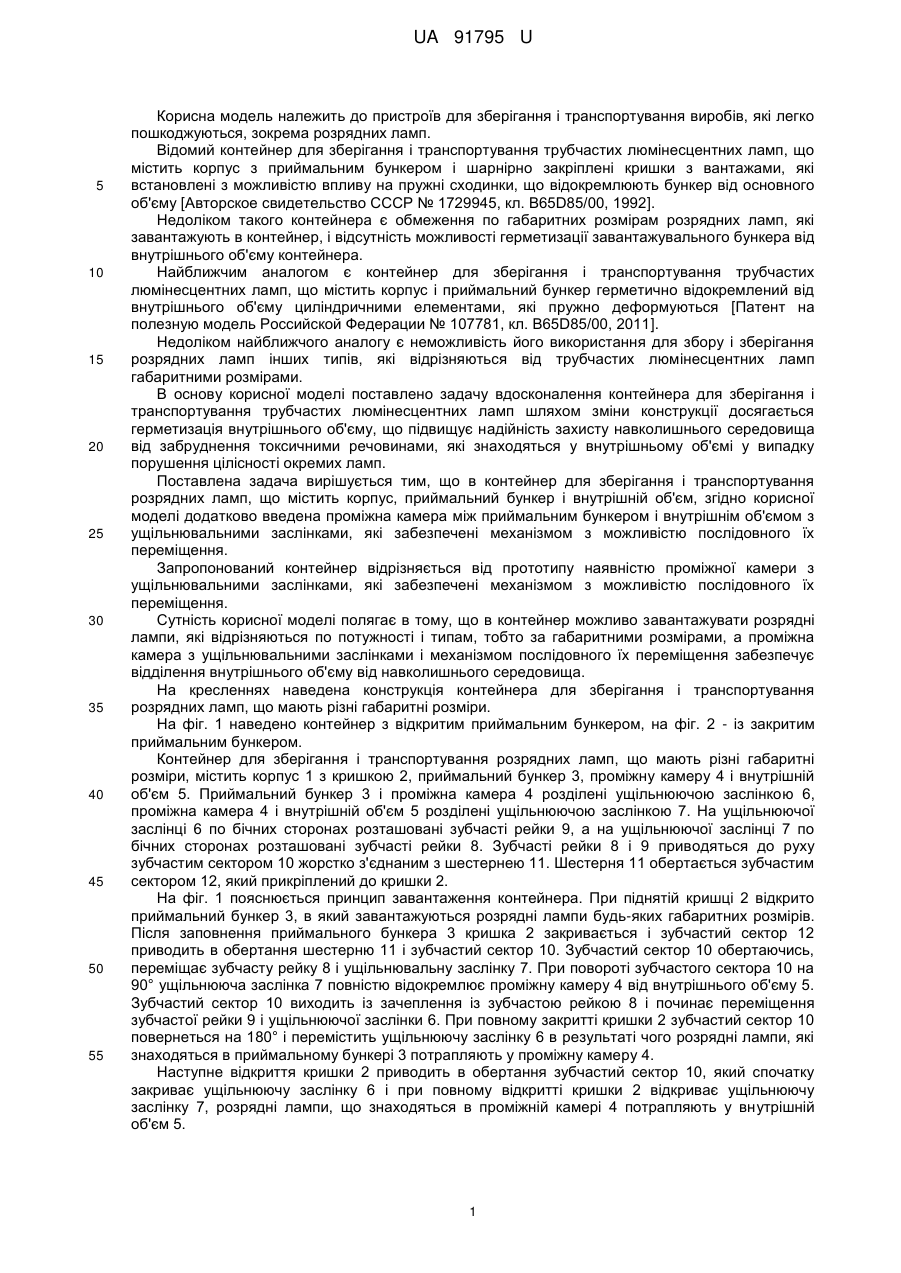

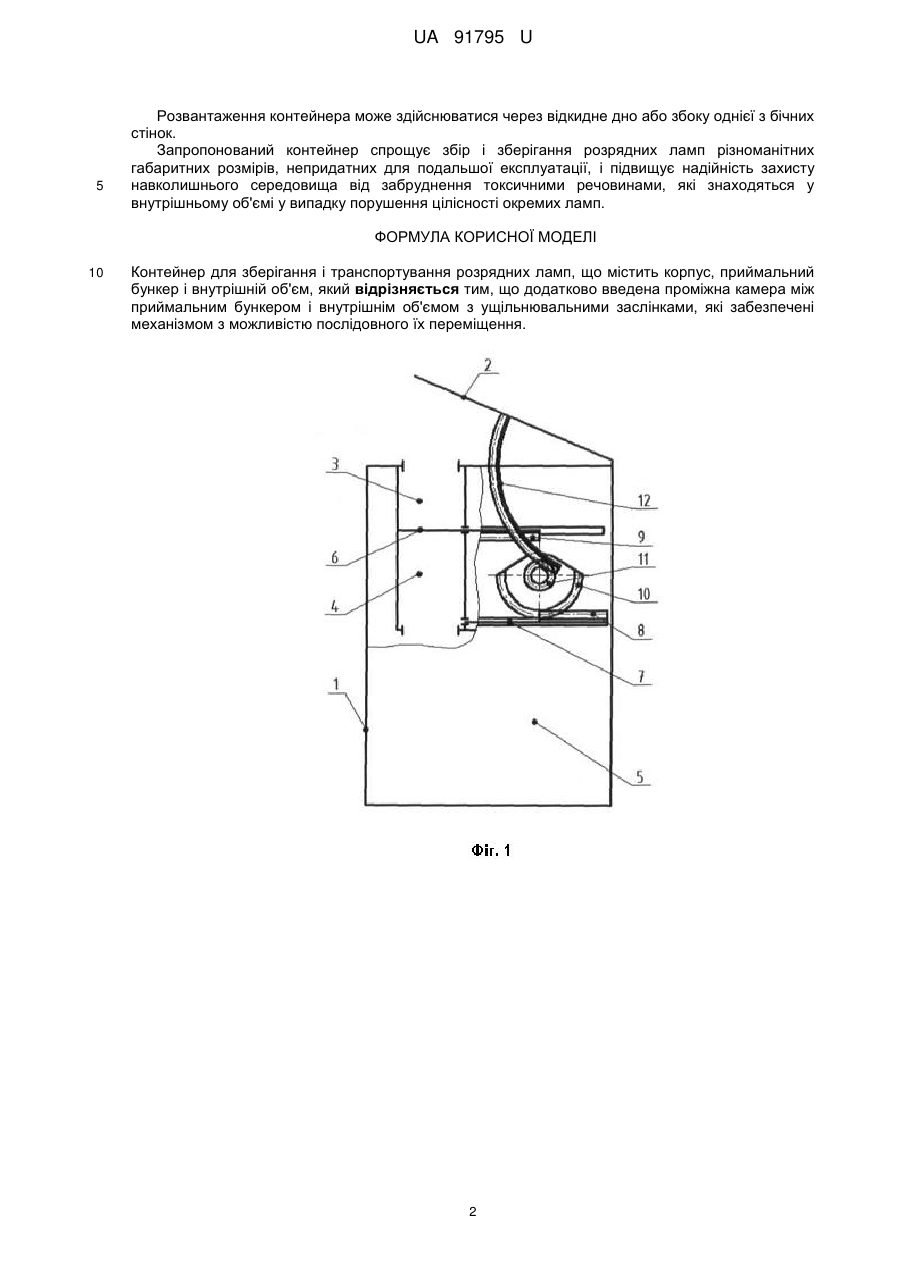

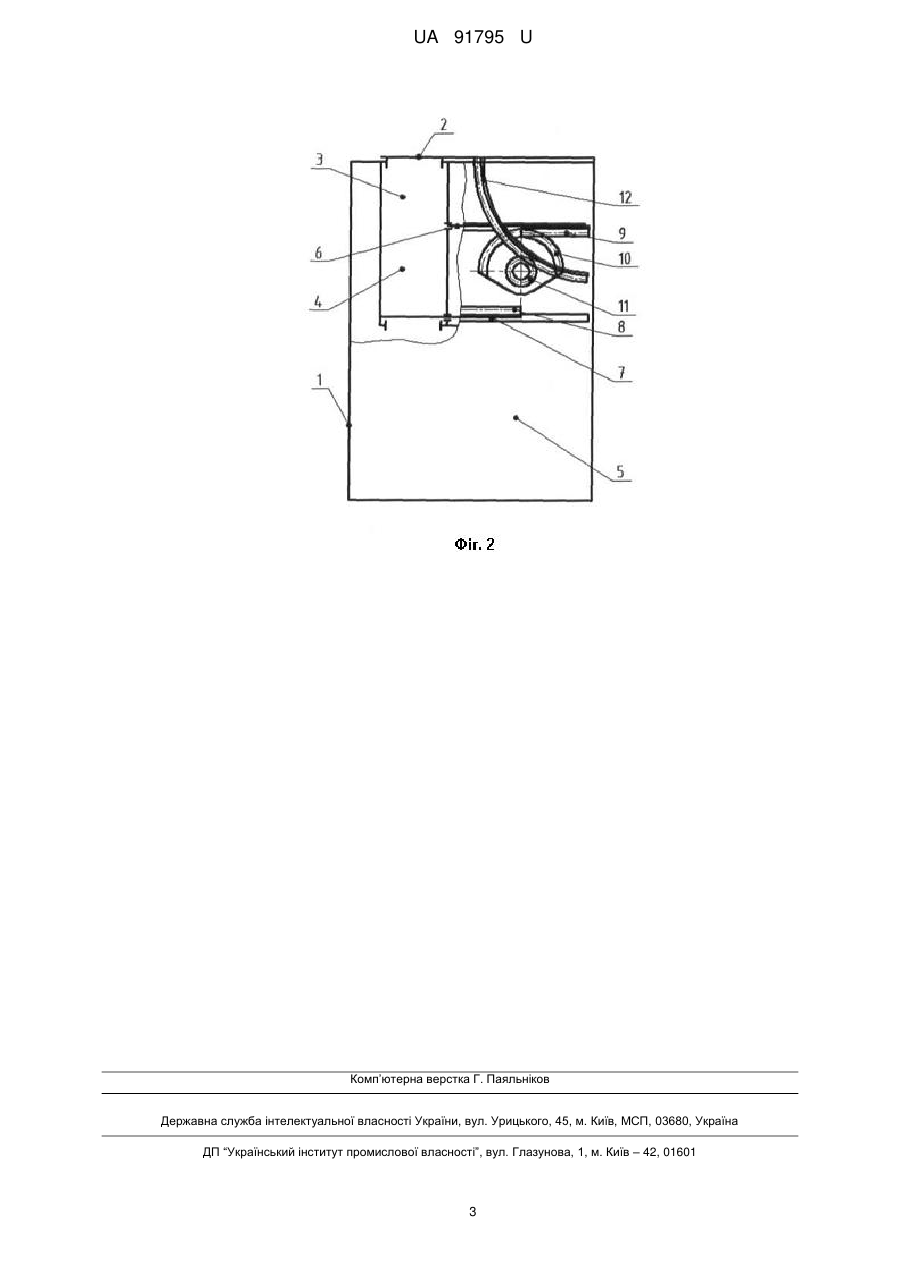

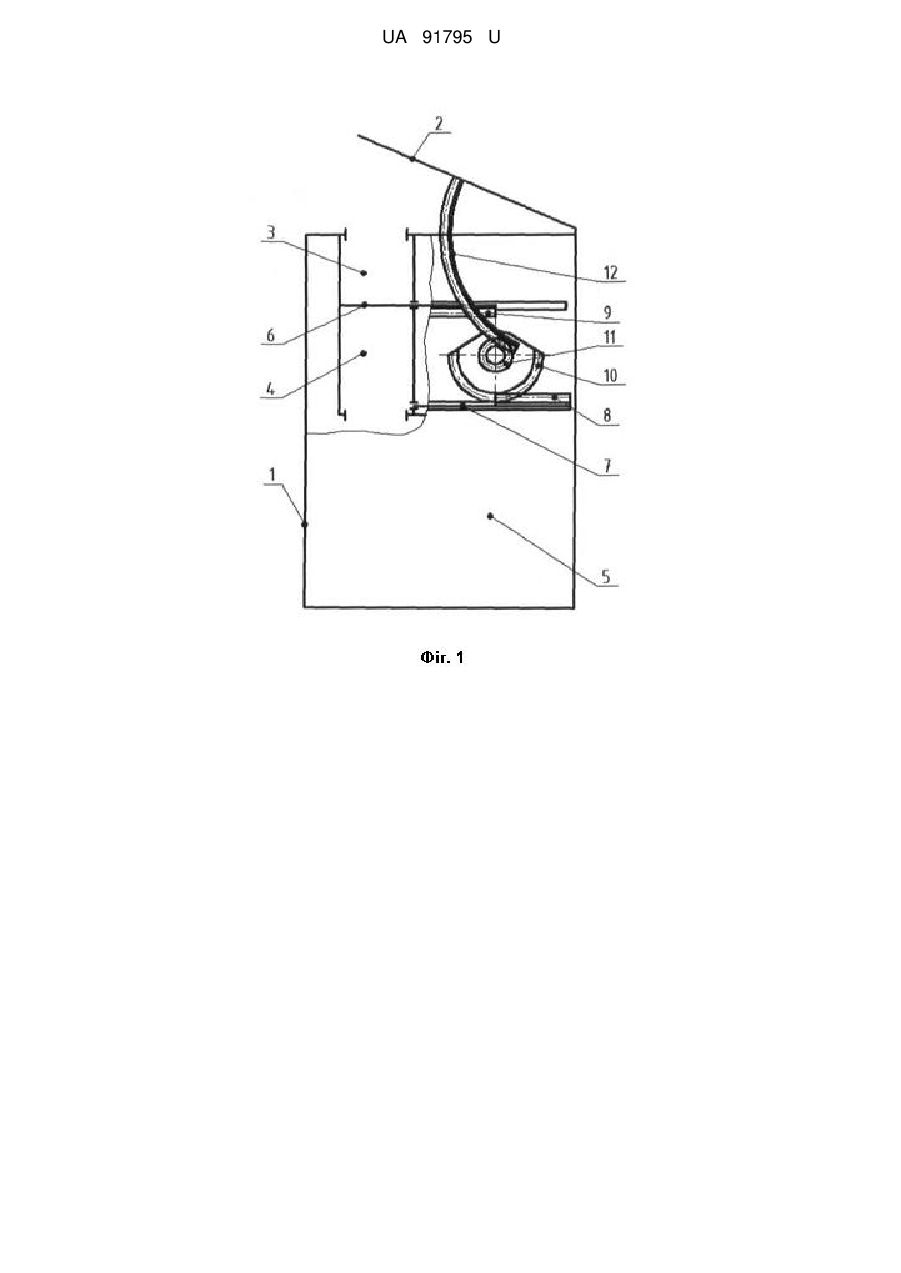

Реферат: Контейнер для зберігання і транспортування розрядних ламп містить корпус, приймальний бункер і внутрішній об'єм. Додатково містить проміжну камеру між приймальним бункером і внутрішнім об'ємом з ущільнювальними заслінками, які забезпечені механізмом з можливістю послідовного їх переміщення. UA 91795 U (54) КОНТЕЙНЕР ДЛЯ ЗБЕРІГАННЯ І ТРАНСПОРТУВАННЯ РОЗРЯДНИХ ЛАМП UA 91795 U UA 91795 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до пристроїв для зберігання і транспортування виробів, які легко пошкоджуються, зокрема розрядних ламп. Відомий контейнер для зберігання і транспортування трубчастих люмінесцентних ламп, що містить корпус з приймальним бункером і шарнірно закріплені кришки з вантажами, які встановлені з можливістю впливу на пружні сходинки, що відокремлюють бункер від основного об'єму [Авторское свидетельство СССР № 1729945, кл. B65D85/00, 1992]. Недоліком такого контейнера є обмеження по габаритних розмірам розрядних ламп, які завантажують в контейнер, і відсутність можливості герметизації завантажувального бункера від внутрішнього об'єму контейнера. Найближчим аналогом є контейнер для зберігання і транспортування трубчастих люмінесцентних ламп, що містить корпус і приймальний бункер герметично відокремлений від внутрішнього об'єму циліндричними елементами, які пружно деформуються [Патент на полезную модель Российской Федерации № 107781, кл. B65D85/00, 2011]. Недоліком найближчого аналогу є неможливість його використання для збору і зберігання розрядних ламп інших типів, які відрізняються від трубчастих люмінесцентних ламп габаритними розмірами. В основу корисної моделі поставлено задачу вдосконалення контейнера для зберігання і транспортування трубчастих люмінесцентних ламп шляхом зміни конструкції досягається герметизація внутрішнього об'єму, що підвищує надійність захисту навколишнього середовища від забруднення токсичними речовинами, які знаходяться у внутрішньому об'ємі у випадку порушення цілісності окремих ламп. Поставлена задача вирішується тим, що в контейнер для зберігання і транспортування розрядних ламп, що містить корпус, приймальний бункер і внутрішній об'єм, згідно корисної моделі додатково введена проміжна камера між приймальним бункером і внутрішнім об'ємом з ущільнювальними заслінками, які забезпечені механізмом з можливістю послідовного їх переміщення. Запропонований контейнер відрізняється від прототипу наявністю проміжної камери з ущільнювальними заслінками, які забезпечені механізмом з можливістю послідовного їх переміщення. Сутність корисної моделі полягає в тому, що в контейнер можливо завантажувати розрядні лампи, які відрізняються по потужності і типам, тобто за габаритними розмірами, а проміжна камера з ущільнювальними заслінками і механізмом послідовного їх переміщення забезпечує відділення внутрішнього об'єму від навколишнього середовища. На кресленнях наведена конструкція контейнера для зберігання і транспортування розрядних ламп, що мають різні габаритні розміри. На фіг. 1 наведено контейнер з відкритим приймальним бункером, на фіг. 2 - із закритим приймальним бункером. Контейнер для зберігання і транспортування розрядних ламп, що мають різні габаритні розміри, містить корпус 1 з кришкою 2, приймальний бункер 3, проміжну камеру 4 і внутрішній об'єм 5. Приймальний бункер 3 і проміжна камера 4 розділені ущільнюючою заслінкою 6, проміжна камера 4 і внутрішній об'єм 5 розділені ущільнюючою заслінкою 7. На ущільнюючої заслінці 6 по бічних сторонах розташовані зубчасті рейки 9, а на ущільнюючої заслінці 7 по бічних сторонах розташовані зубчасті рейки 8. Зубчасті рейки 8 і 9 приводяться до руху зубчастим сектором 10 жорстко з'єднаним з шестернею 11. Шестерня 11 обертається зубчастим сектором 12, який прикріплений до кришки 2. На фіг. 1 пояснюється принцип завантаження контейнера. При піднятій кришці 2 відкрито приймальний бункер 3, в який завантажуються розрядні лампи будь-яких габаритних розмірів. Після заповнення приймального бункера 3 кришка 2 закривається і зубчастий сектор 12 приводить в обертання шестерню 11 і зубчастий сектор 10. Зубчастий сектор 10 обертаючись, переміщає зубчасту рейку 8 і ущільнювальну заслінку 7. При повороті зубчастого сектора 10 на 90° ущільнююча заслінка 7 повністю відокремлює проміжну камеру 4 від внутрішнього об'єму 5. Зубчастий сектор 10 виходить із зачеплення із зубчастою рейкою 8 і починає переміщення зубчастої рейки 9 і ущільнюючої заслінки 6. При повному закритті кришки 2 зубчастий сектор 10 повернеться на 180° і перемістить ущільнюючу заслінку 6 в результаті чого розрядні лампи, які знаходяться в приймальному бункері 3 потрапляють у проміжну камеру 4. Наступне відкриття кришки 2 приводить в обертання зубчастий сектор 10, який спочатку закриває ущільнюючу заслінку 6 і при повному відкритті кришки 2 відкриває ущільнюючу заслінку 7, розрядні лампи, що знаходяться в проміжній камері 4 потрапляють у внутрішній об'єм 5. 1 UA 91795 U 5 Розвантаження контейнера може здійснюватися через відкидне дно або збоку однієї з бічних стінок. Запропонований контейнер спрощує збір і зберігання розрядних ламп різноманітних габаритних розмірів, непридатних для подальшої експлуатації, і підвищує надійність захисту навколишнього середовища від забруднення токсичними речовинами, які знаходяться у внутрішньому об'ємі у випадку порушення цілісності окремих ламп. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Контейнер для зберігання і транспортування розрядних ламп, що містить корпус, приймальний бункер і внутрішній об'єм, який відрізняється тим, що додатково введена проміжна камера між приймальним бункером і внутрішнім об'ємом з ущільнювальними заслінками, які забезпечені механізмом з можливістю послідовного їх переміщення. 2 UA 91795 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
