Формувач одиночної пачки з двох триімпульсних кодових серій з програмованими часовими параметрами

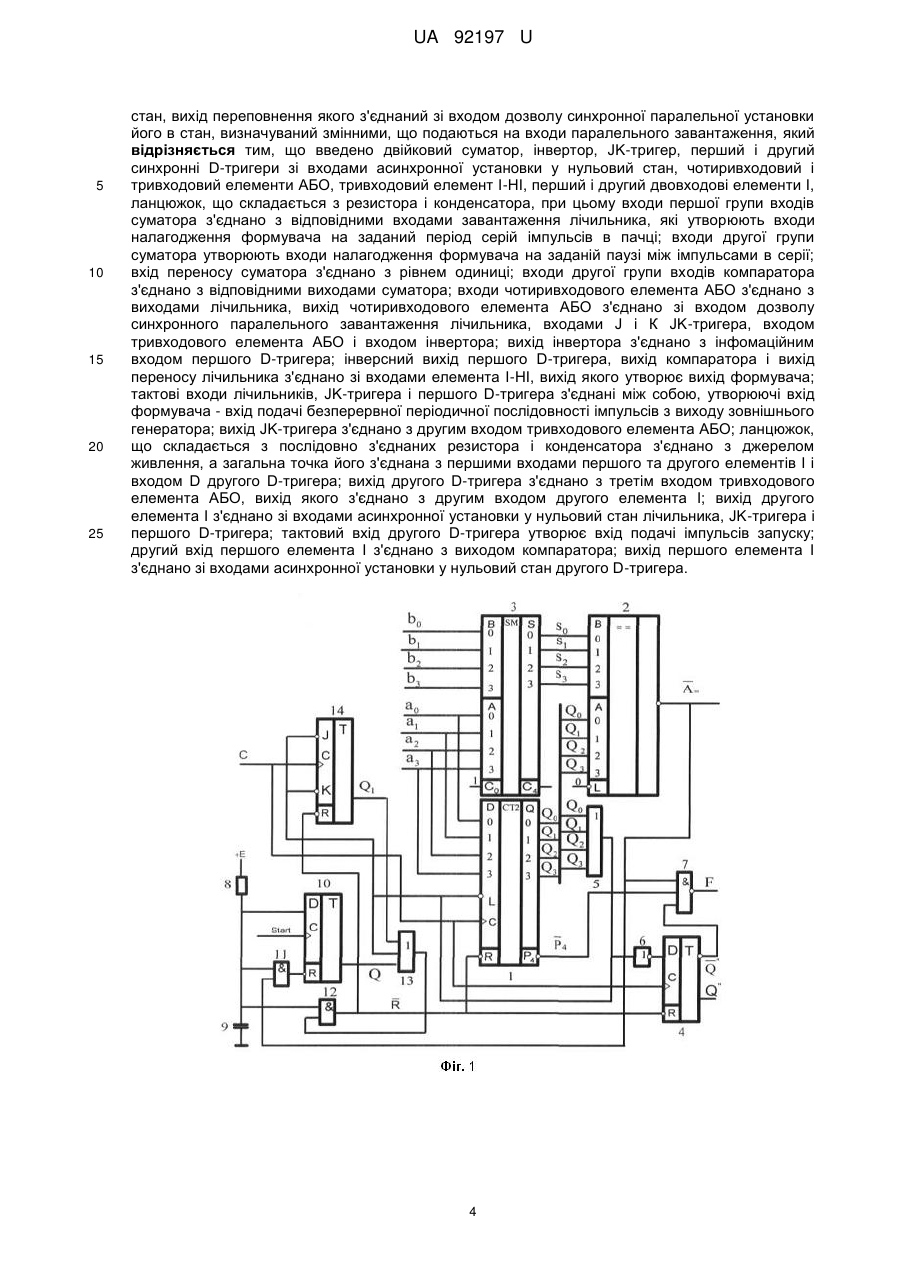

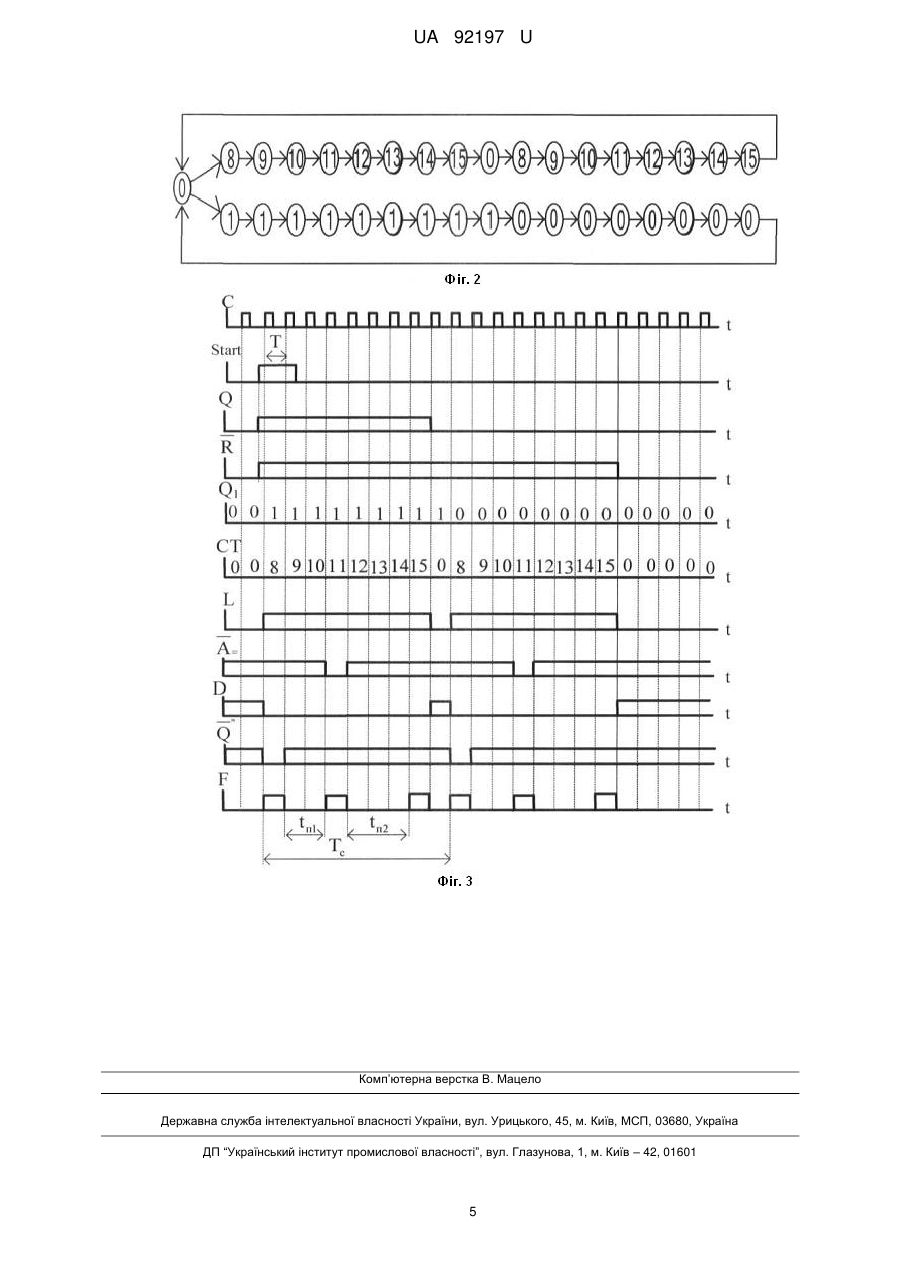

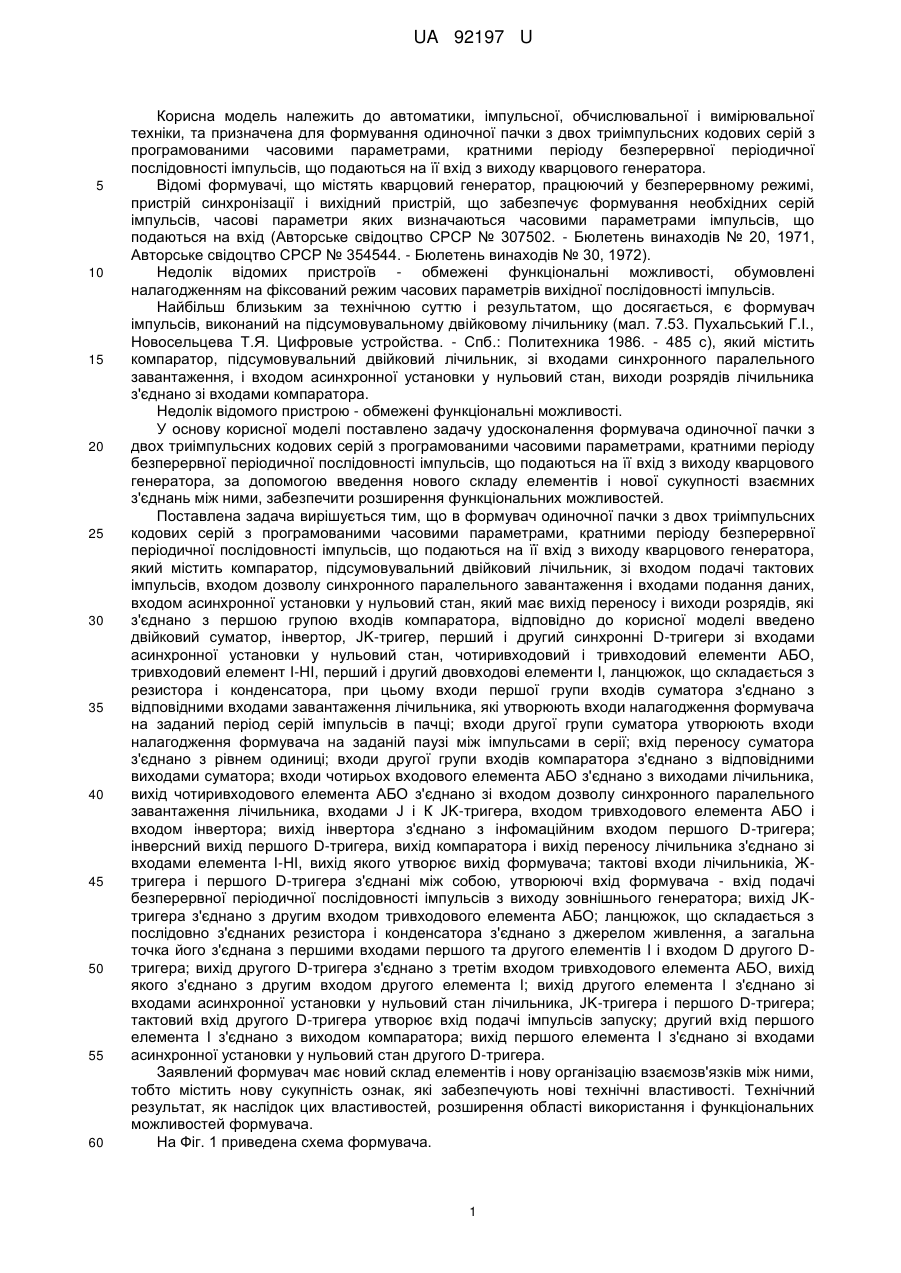

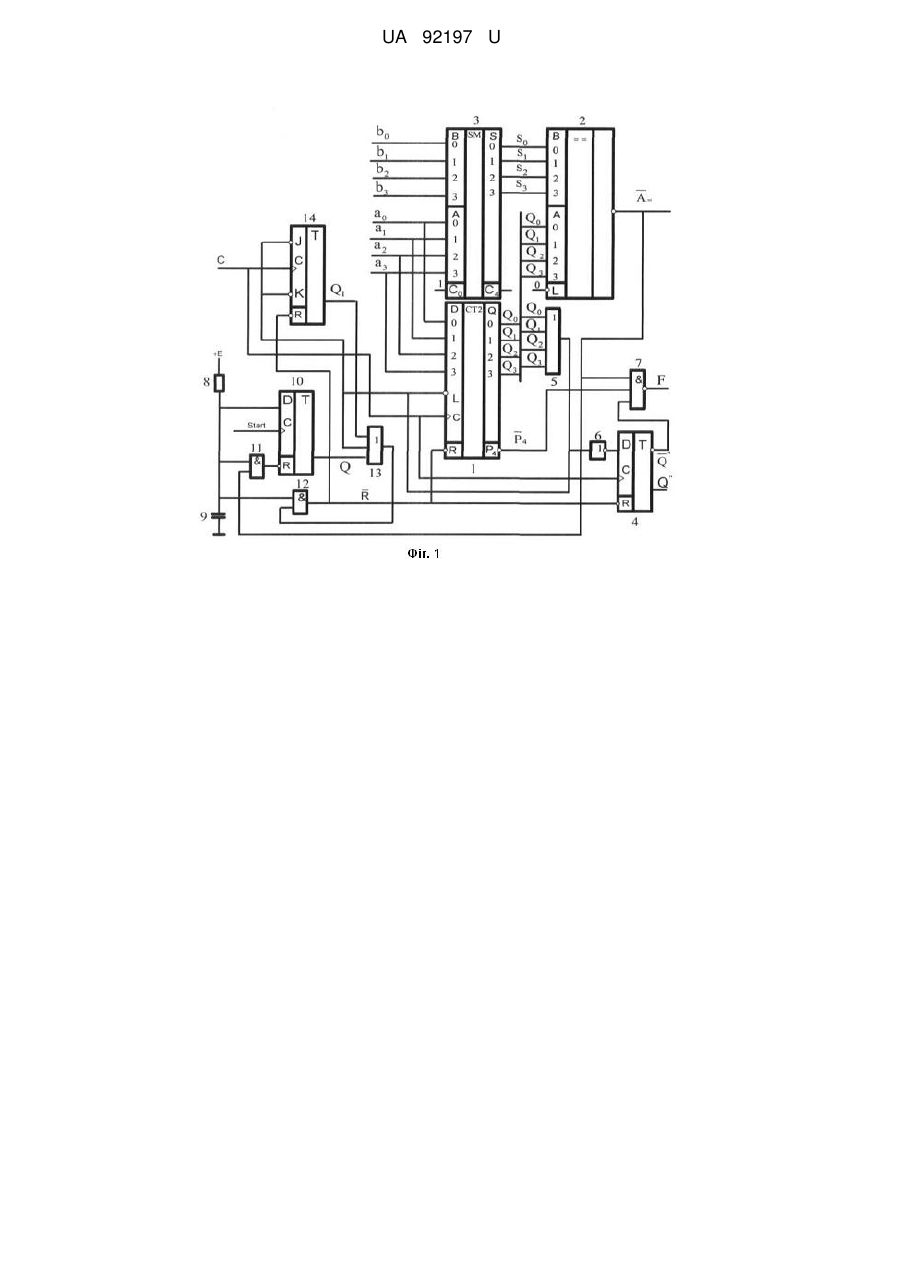

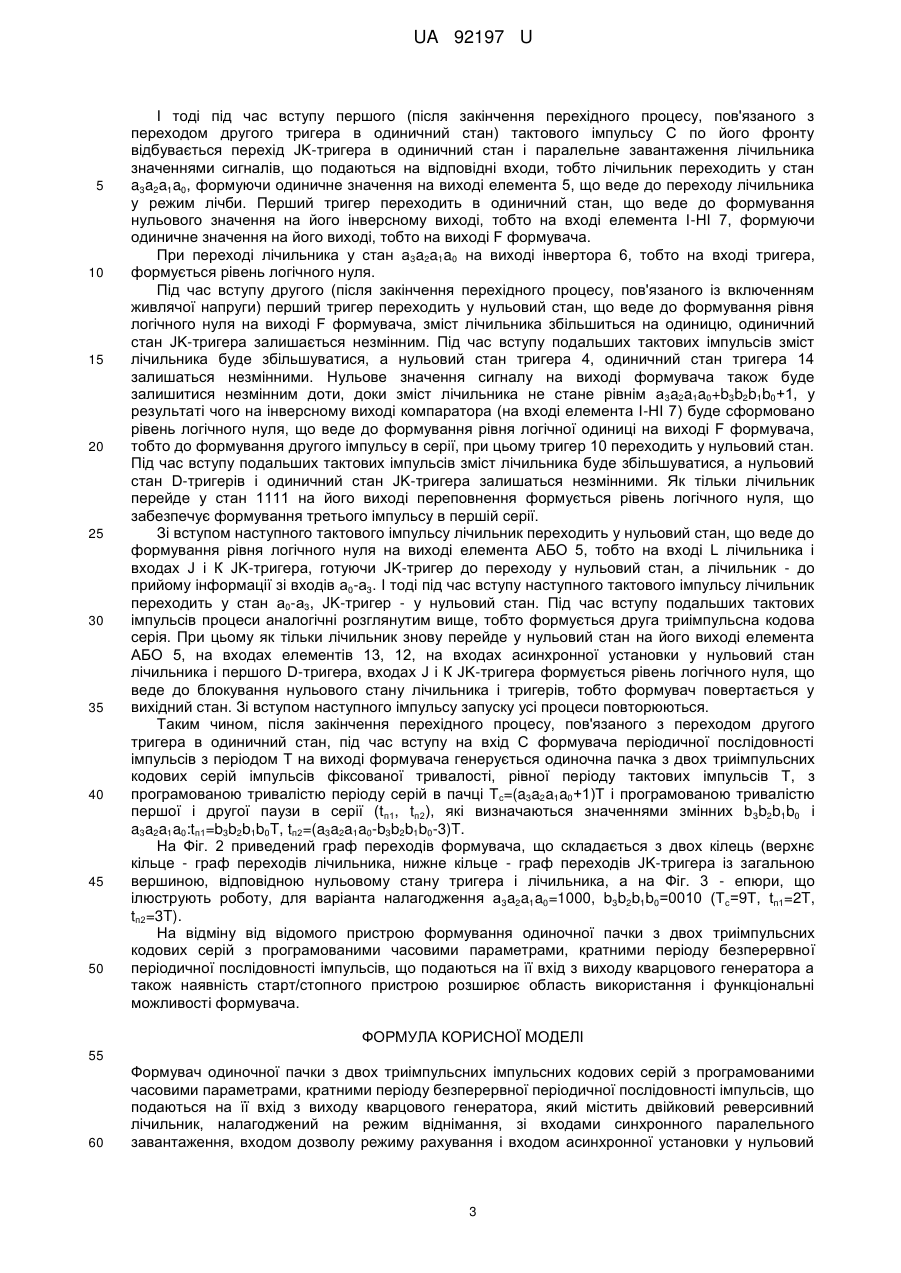

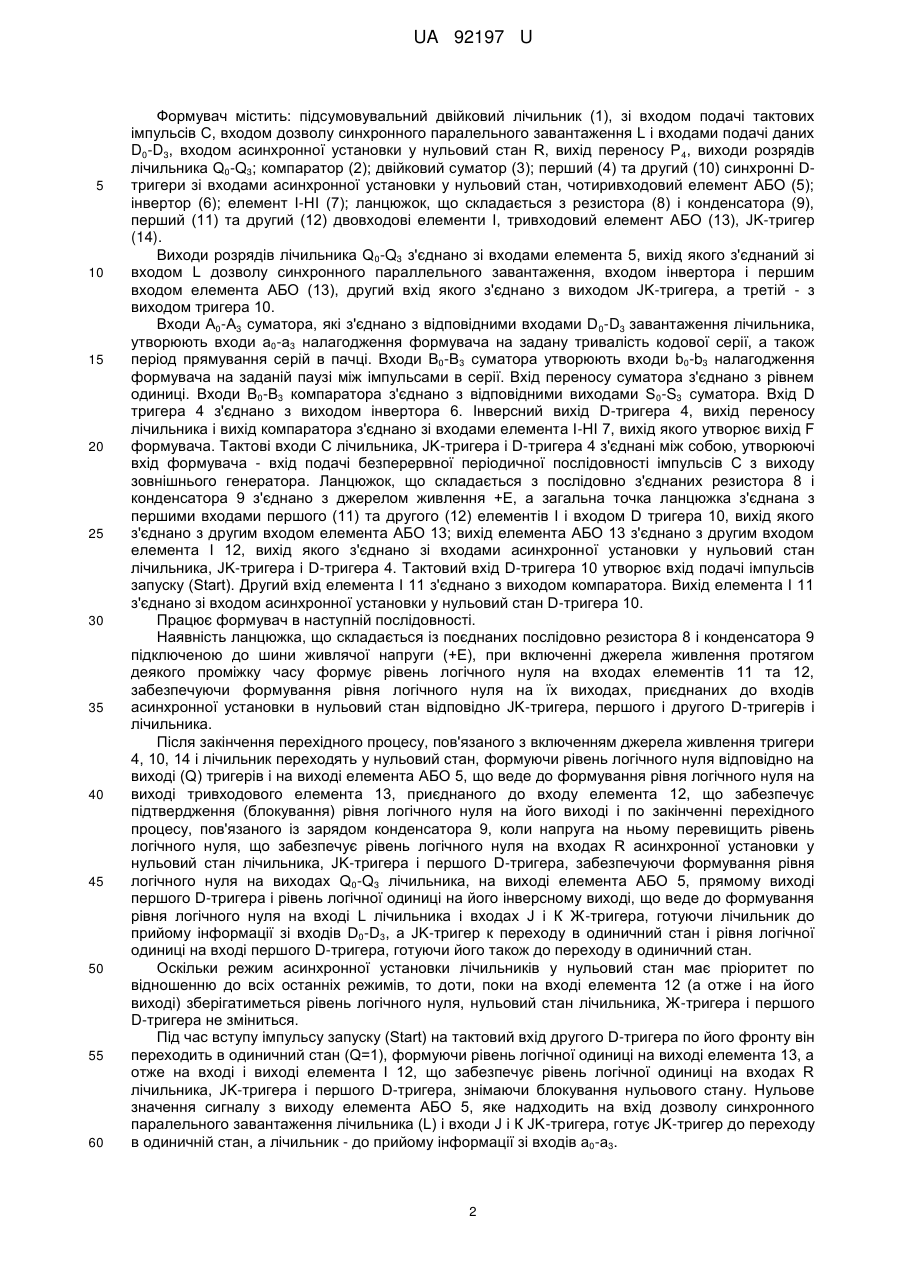

Реферат: Формувач одиночної пачки з двох триімпульсних імпульсних кодових серій з програмованими часовими параметрами, кратними періоду безперервної періодичної послідовності імпульсів, що подаються на її вхід з виходу кварцового генератора, який містить двійковий реверсивний лічильник, налагоджений на режим віднімання, зі входами синхронного паралельного завантаження, входом дозволу режиму рахування і входом асинхронної установки у нульовий стан, вихід переповнення якого з'єднаний зі входом дозволу синхронної паралельної установки його в стан, визначуваний змінними, що подаються на входи паралельного завантаження. Введено двійковий суматор, інвертор, JK-тригер, перший і другий синхронні D-тригери зі входами асинхронної установки у нульовий стан, чотиривходовий і тривходовий елементи АБО, тривходовий елемент І-НІ, перший і другий двовходової елементи І, ланцюжок, що складається з резистора і конденсатора. UA 92197 U (12) UA 92197 U UA 92197 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до автоматики, імпульсної, обчислювальної і вимірювальної техніки, та призначена для формування одиночної пачки з двох триімпульсних кодових серій з програмованими часовими параметрами, кратними періоду безперервної періодичної послідовності імпульсів, що подаються на її вхід з виходу кварцового генератора. Відомі формувачі, що містять кварцовий генератор, працюючий у безперервному режимі, пристрій синхронізації і вихідний пристрій, що забезпечує формування необхідних серій імпульсів, часові параметри яких визначаються часовими параметрами імпульсів, що подаються на вхід (Авторське свідоцтво СРСР № 307502. - Бюлетень винаходів № 20, 1971, Авторське свідоцтво СРСР № 354544. - Бюлетень винаходів № 30, 1972). Недолік відомих пристроїв - обмежені функціональні можливості, обумовлені налагодженням на фіксований режим часових параметрів вихідної послідовності імпульсів. Найбільш близьким за технічною суттю і результатом, що досягається, є формувач імпульсів, виконаний на підсумовувальному двійковому лічильнику (мал. 7.53. Пухальський Г.І., Новосельцева Т.Я. Цифровые устройства. - Спб.: Политехника 1986. - 485 с), який містить компаратор, підсумовувальний двійковий лічильник, зі входами синхронного паралельного завантаження, і входом асинхронної установки у нульовий стан, виходи розрядів лічильника з'єднано зі входами компаратора. Недолік відомого пристрою - обмежені функціональні можливості. У основу корисної моделі поставлено задачу удосконалення формувача одиночної пачки з двох триімпульсних кодових серій з програмованими часовими параметрами, кратними періоду безперервної періодичної послідовності імпульсів, що подаються на її вхід з виходу кварцового генератора, за допомогою введення нового складу елементів і нової сукупності взаємних з'єднань між ними, забезпечити розширення функціональних можливостей. Поставлена задача вирішується тим, що в формувач одиночної пачки з двох триімпульсних кодових серій з програмованими часовими параметрами, кратними періоду безперервної періодичної послідовності імпульсів, що подаються на її вхід з виходу кварцового генератора, який містить компаратор, підсумовувальний двійковий лічильник, зі входом подачі тактових імпульсів, входом дозволу синхронного паралельного завантаження і входами подання даних, входом асинхронної установки у нульовий стан, який має вихід переносу і виходи розрядів, які з'єднано з першою групою входів компаратора, відповідно до корисної моделі введено двійковий суматор, інвертор, JK-тригер, перший і другий синхронні D-тригери зі входами асинхронної установки у нульовий стан, чотиривходовий і тривходовий елементи АБО, тривходовий елемент І-НІ, перший і другий двовходові елементи І, ланцюжок, що складається з резистора і конденсатора, при цьому входи першої групи входів суматора з'єднано з відповідними входами завантаження лічильника, які утворюють входи налагодження формувача на заданий період серій імпульсів в пачці; входи другої групи суматора утворюють входи налагодження формувача на заданій паузі між імпульсами в серії; вхід переносу суматора з'єднано з рівнем одиниці; входи другої групи входів компаратора з'єднано з відповідними виходами суматора; входи чотирьох входового елемента АБО з'єднано з виходами лічильника, вихід чотиривходового елемента АБО з'єднано зі входом дозволу синхронного паралельного завантаження лічильника, входами J і К JK-тригера, входом тривходового елемента АБО і входом інвертора; вихід інвертора з'єднано з інфомаційним входом першого D-тригера; інверсний вихід першого D-тригера, вихід компаратора і вихід переносу лічильника з'єднано зі входами елемента І-НІ, вихід якого утворює вихід формувача; тактові входи лічильникіа, Жтригера і першого D-тригера з'єднані між собою, утворюючі вхід формувача - вхід подачі безперервної періодичної послідовності імпульсів з виходу зовнішнього генератора; вихід JKтригера з'єднано з другим входом тривходового елемента АБО; ланцюжок, що складається з послідовно з'єднаних резистора і конденсатора з'єднано з джерелом живлення, а загальна точка його з'єднана з першими входами першого та другого елементів І і входом D другого Dтригера; вихід другого D-тригера з'єднано з третім входом тривходового елемента АБО, вихід якого з'єднано з другим входом другого елемента І; вихід другого елемента І з'єднано зі входами асинхронної установки у нульовий стан лічильника, JK-тригера і першого D-тригера; тактовий вхід другого D-тригера утворює вхід подачі імпульсів запуску; другий вхід першого елемента І з'єднано з виходом компаратора; вихід першого елемента І з'єднано зі входами асинхронної установки у нульовий стан другого D-тригера. Заявлений формувач має новий склад елементів і нову організацію взаємозв'язків між ними, тобто містить нову сукупність ознак, які забезпечують нові технічні властивості. Технічний результат, як наслідок цих властивостей, розширення області використання і функціональних можливостей формувача. На Фіг. 1 приведена схема формувача. 1 UA 92197 U 5 10 15 20 25 30 35 40 45 50 55 60 Формувач містить: підсумовувальний двійковий лічильник (1), зі входом подачі тактових імпульсів С, входом дозволу синхронного паралельного завантаження L і входами подачі даних D0-D3, входом асинхронної установки у нульовий стан R, вихід переносу Р 4, виходи розрядів лічильника Q0-Q3; компаратор (2); двійковий суматор (3); перший (4) та другий (10) синхронні Dтригери зі входами асинхронної установки у нульовий стан, чотиривходовий елемент АБО (5); інвертор (6); елемент І-НІ (7); ланцюжок, що складається з резистора (8) і конденсатора (9), перший (11) та другий (12) двовходові елементи І, тривходовий елемент АБО (13), JK-тригер (14). Виходи розрядів лічильника Q0-Q3 з'єднано зі входами елемента 5, вихід якого з'єднаний зі входом L дозволу синхронного параллельного завантаження, входом інвертора і першим входом елемента АБО (13), другий вхід якого з'єднано з виходом JK-тригера, а третій - з виходом тригера 10. Входи А0-А3 суматора, які з'єднано з відповідними входами D0-D3 завантаження лічильника, утворюють входи а0-а3 налагодження формувача на задану тривалість кодової серії, а також період прямування серій в пачці. Входи В0-В3 суматора утворюють входи b0-b3 налагодження формувача на заданій паузі між імпульсами в серії. Вхід переносу суматора з'єднано з рівнем одиниці. Входи В0-В3 компаратора з'єднано з відповідними виходами S0-S3 суматора. Вхід D тригера 4 з'єднано з виходом інвертора 6. Інверсний вихід D-тригера 4, вихід переносу лічильника і вихід компаратора з'єднано зі входами елемента І-НІ 7, вихід якого утворює вихід F формувача. Тактові входи С лічильника, JK-тригера і D-тригера 4 з'єднані між собою, утворюючі вхід формувача - вхід подачі безперервної періодичної послідовності імпульсів С з виходу зовнішнього генератора. Ланцюжок, що складається з послідовно з'єднаних резистора 8 і конденсатора 9 з'єднано з джерелом живлення +Е, а загальна точка ланцюжка з'єднана з першими входами першого (11) та другого (12) елементів І і входом D тригера 10, вихід якого з'єднано з другим входом елемента АБО 13; вихід елемента АБО 13 з'єднано з другим входом елемента І 12, вихід якого з'єднано зі входами асинхронної установки у нульовий стан лічильника, JK-тригера і D-тригера 4. Тактовий вхід D-тригера 10 утворює вхід подачі імпульсів запуску (Start). Другий вхід елемента I 11 з'єднано з виходом компаратора. Вихід елемента І 11 з'єднано зі входом асинхронної установки у нульовий стан D-тригера 10. Працює формувач в наступній послідовності. Наявність ланцюжка, що складається із поєднаних послідовно резистора 8 і конденсатора 9 підключеною до шини живлячої напруги (+Е), при включенні джерела живлення протягом деякого проміжку часу формує рівень логічного нуля на входах елементів 11 та 12, забезпечуючи формування рівня логічного нуля на їх виходах, приєднаних до входів асинхронної установки в нульовий стан відповідно JK-тригера, першого і другого D-тригерів і лічильника. Після закінчення перехідного процесу, пов'язаного з включенням джерела живлення тригери 4, 10, 14 і лічильник переходять у нульовий стан, формуючи рівень логічного нуля відповідно на виході (Q) тригерів і на виході елемента АБО 5, що веде до формування рівня логічного нуля на виході тривходового елемента 13, приєднаного до входу елемента 12, що забезпечує підтвердження (блокування) рівня логічного нуля на його виході і по закінченні перехідного процесу, пов'язаного із зарядом конденсатора 9, коли напруга на ньому перевищить рівень логічного нуля, що забезпечує рівень логічного нуля на входах R асинхронної установки у нульовий стан лічильника, JK-тригера і першого D-тригера, забезпечуючи формування рівня логічного нуля на виходах Q0-Q3 лічильника, на виході елемента АБО 5, прямому виході першого D-тригера і рівень логічної одиниці на його інверсному виході, що веде до формування рівня логічного нуля на вході L лічильника і входах J і К Ж-тригера, готуючи лічильник до прийому інформації зі входів D0-D3, а JK-тригер к переходу в одиничний стан і рівня логічної одиниці на вході першого D-тригера, готуючи його також до переходу в одиничний стан. Оскільки режим асинхронної установки лічильників у нульовий стан має пріоритет по відношенню до всіх останніх режимів, то доти, поки на вході елемента 12 (а отже і на його виході) зберігатиметься рівень логічного нуля, нульовий стан лічильника, Ж-тригера і першого D-тригера не зміниться. Під час вступу імпульсу запуску (Start) на тактовий вхід другого D-тригера по його фронту він переходить в одиничний стан (Q=1), формуючи рівень логічної одиниці на виході елемента 13, а отже на вході і виході елемента І 12, що забезпечує рівень логічної одиниці на входах R лічильника, JK-тригера і першого D-тригера, знімаючи блокування нульового стану. Нульове значення сигналу з виходу елемента АБО 5, яке надходить на вхід дозволу синхронного паралельного завантаження лічильника (L) і входи J і К JK-тригера, готує JK-тригер до переходу в одиничній стан, а лічильник - до прийому інформації зі входів а0-а3. 2 UA 92197 U 5 10 15 20 25 30 35 40 45 50 І тоді під час вступу першого (після закінчення перехідного процесу, пов'язаного з переходом другого тригера в одиничний стан) тактового імпульсу С по його фронту відбувається перехід JK-тригера в одиничний стан і паралельне завантаження лічильника значеннями сигналів, що подаються на відповідні входи, тобто лічильник переходить у стан a3a2a1a0, формуючи одиничне значення на виході елемента 5, що веде до переходу лічильника у режим лічби. Перший тригер переходить в одиничний стан, що веде до формування нульового значення на його інверсному виході, тобто на вході елемента І-НІ 7, формуючи одиничне значення на його виході, тобто на виході F формувача. При переході лічильника у стан a3a2a1a0 на виході інвертора 6, тобто на вході тригера, формується рівень логічного нуля. Під час вступу другого (після закінчення перехідного процесу, пов'язаного із включенням живлячої напруги) перший тригер переходить у нульовий стан, що веде до формування рівня логічного нуля на виході F формувача, зміст лічильника збільшиться на одиницю, одиничний стан JK-тригера залишається незмінним. Під час вступу подальших тактових імпульсів зміст лічильника буде збільшуватися, а нульовий стан тригера 4, одиничний стан тригера 14 залишаться незмінними. Нульове значення сигналу на виході формувача також буде залишитися незмінним доти, доки зміст лічильника не стане рівнім a 3a2a1a0+b3b2b1b0+1, у результаті чого на інверсному виході компаратора (на вході елемента І-НІ 7) буде сформовано рівень логічного нуля, що веде до формування рівня логічної одиниці на виході F формувача, тобто до формування другого імпульсу в серії, при цьому тригер 10 переходить у нульовий стан. Під час вступу подальших тактових імпульсів зміст лічильника буде збільшуватися, а нульовий стан D-тригерів і одиничний стан JK-тригера залишаться незмінними. Як тільки лічильник перейде у стан 1111 на його виході переповнення формується рівень логічного нуля, що забезпечує формування третього імпульсу в першій серії. Зі вступом наступного тактового імпульсу лічильник переходить у нульовий стан, що веде до формування рівня логічного нуля на виході елемента АБО 5, тобто на вході L лічильника і входах J і К JK-тригера, готуючи JK-тригер до переходу у нульовий стан, а лічильник - до прийому інформації зі входів а0-а3. І тоді під час вступу наступного тактового імпульсу лічильник переходить у стан а0-а3, JK-тригер - у нульовий стан. Під час вступу подальших тактових імпульсів процеси аналогічні розглянутим вище, тобто формується друга триімпульсна кодова серія. При цьому як тільки лічильник знову перейде у нульовий стан на його виході елемента АБО 5, на входах елементів 13, 12, на входах асинхронної установки у нульовий стан лічильника і першого D-тригера, входах J і К JK-тригера формується рівень логічного нуля, що веде до блокування нульового стану лічильника і тригерів, тобто формувач повертається у вихідний стан. Зі вступом наступного імпульсу запуску усі процеси повторюються. Таким чином, після закінчення перехідного процесу, пов'язаного з переходом другого тригера в одиничний стан, під час вступу на вхід С формувача періодичної послідовності імпульсів з періодом Τ на виході формувача генерується одиночна пачка з двох триімпульсних кодових серій імпульсів фіксованої тривалості, рівної періоду тактових імпульсів Т, з програмованою тривалістю періоду серій в пачці Тс=(a3a2a1a0+1)Т і програмованою тривалістю першої і другої паузи в серії (t п1, tп2), які визначаються значеннями змінних b 3b2b1b0 і a3a2a1a0:tп1=b3b2b1b0T, tп2=(a3a2a1a0-b3b2b1b0-3)T. На Фіг. 2 приведений граф переходів формувача, що складається з двох кілець (верхнє кільце - граф переходів лічильника, нижне кільце - граф переходів JK-тригера із загальною вершиною, відповідною нульовому стану тригера і лічильника, а на Фіг. 3 - епюри, що ілюструють роботу, для варіанта налагодження a3a2a1a0=1000, b3b2b1b0=0010 (Тс=9Т, tп1=2T, tп2=3T). На відміну від відомого пристрою формування одиночної пачки з двох триімпульсних кодових серій з програмованими часовими параметрами, кратними періоду безперервної періодичної послідовності імпульсів, що подаються на її вхід з виходу кварцового генератора а також наявність старт/стопного пристрою розширює область використання і функціональні можливості формувача. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Формувач одиночної пачки з двох триімпульсних імпульсних кодових серій з програмованими часовими параметрами, кратними періоду безперервної періодичної послідовності імпульсів, що подаються на її вхід з виходу кварцового генератора, який містить двійковий реверсивний лічильник, налагоджений на режим віднімання, зі входами синхронного паралельного завантаження, входом дозволу режиму рахування і входом асинхронної установки у нульовий 3 UA 92197 U 5 10 15 20 25 стан, вихід переповнення якого з'єднаний зі входом дозволу синхронної паралельної установки його в стан, визначуваний змінними, що подаються на входи паралельного завантаження, який відрізняється тим, що введено двійковий суматор, інвертор, JK-тригер, перший і другий синхронні D-тригери зі входами асинхронної установки у нульовий стан, чотиривходовий і тривходовий елементи АБО, тривходовий елемент І-НІ, перший і другий двовходові елементи І, ланцюжок, що складається з резистора і конденсатора, при цьому входи першої групи входів суматора з'єднано з відповідними входами завантаження лічильника, які утворюють входи налагодження формувача на заданий період серій імпульсів в пачці; входи другої групи суматора утворюють входи налагодження формувача на заданій паузі між імпульсами в серії; вхід переносу суматора з'єднано з рівнем одиниці; входи другої групи входів компаратора з'єднано з відповідними виходами суматора; входи чотиривходового елемента АБО з'єднано з виходами лічильника, вихід чотиривходового елемента АБО з'єднано зі входом дозволу синхронного паралельного завантаження лічильника, входами J і К JK-тригера, входом тривходового елемента АБО і входом інвертора; вихід інвертора з'єднано з інфомаційним входом першого D-тригера; інверсний вихід першого D-тригера, вихід компаратора і вихід переносу лічильника з'єднано зі входами елемента І-НІ, вихід якого утворює вихід формувача; тактові входи лічильників, JK-тригера і першого D-тригера з'єднані між собою, утворюючі вхід формувача - вхід подачі безперервної періодичної послідовності імпульсів з виходу зовнішнього генератора; вихід JK-тригера з'єднано з другим входом тривходового елемента АБО; ланцюжок, що складається з послідовно з'єднаних резистора і конденсатора з'єднано з джерелом живлення, а загальна точка його з'єднана з першими входами першого та другого елементів І і входом D другого D-тригера; вихід другого D-тригера з'єднано з третім входом тривходового елемента АБО, вихід якого з'єднано з другим входом другого елемента І; вихід другого елемента І з'єднано зі входами асинхронної установки у нульовий стан лічильника, JK-тригера і першого D-тригера; тактовий вхід другого D-тригера утворює вхід подачі імпульсів запуску; другий вхід першого елемента І з'єднано з виходом компаратора; вихід першого елемента І з'єднано зі входами асинхронної установки у нульовий стан другого D-тригера. 4 UA 92197 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
