Суміш для виготовлення суспензії передавача та послаблювача детонаційного імпульсу вибуху у шпурі і спосіб виготовлення суспензії

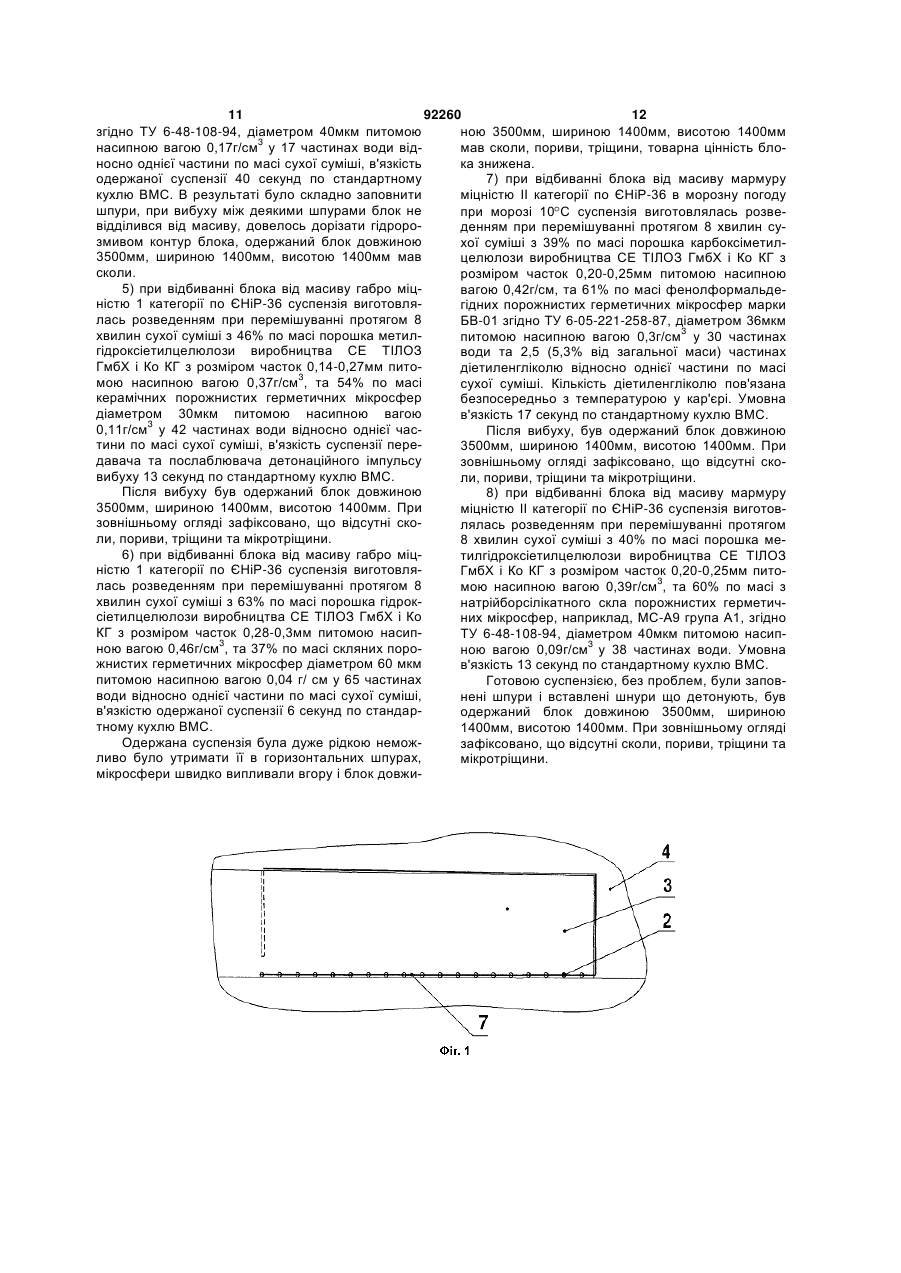

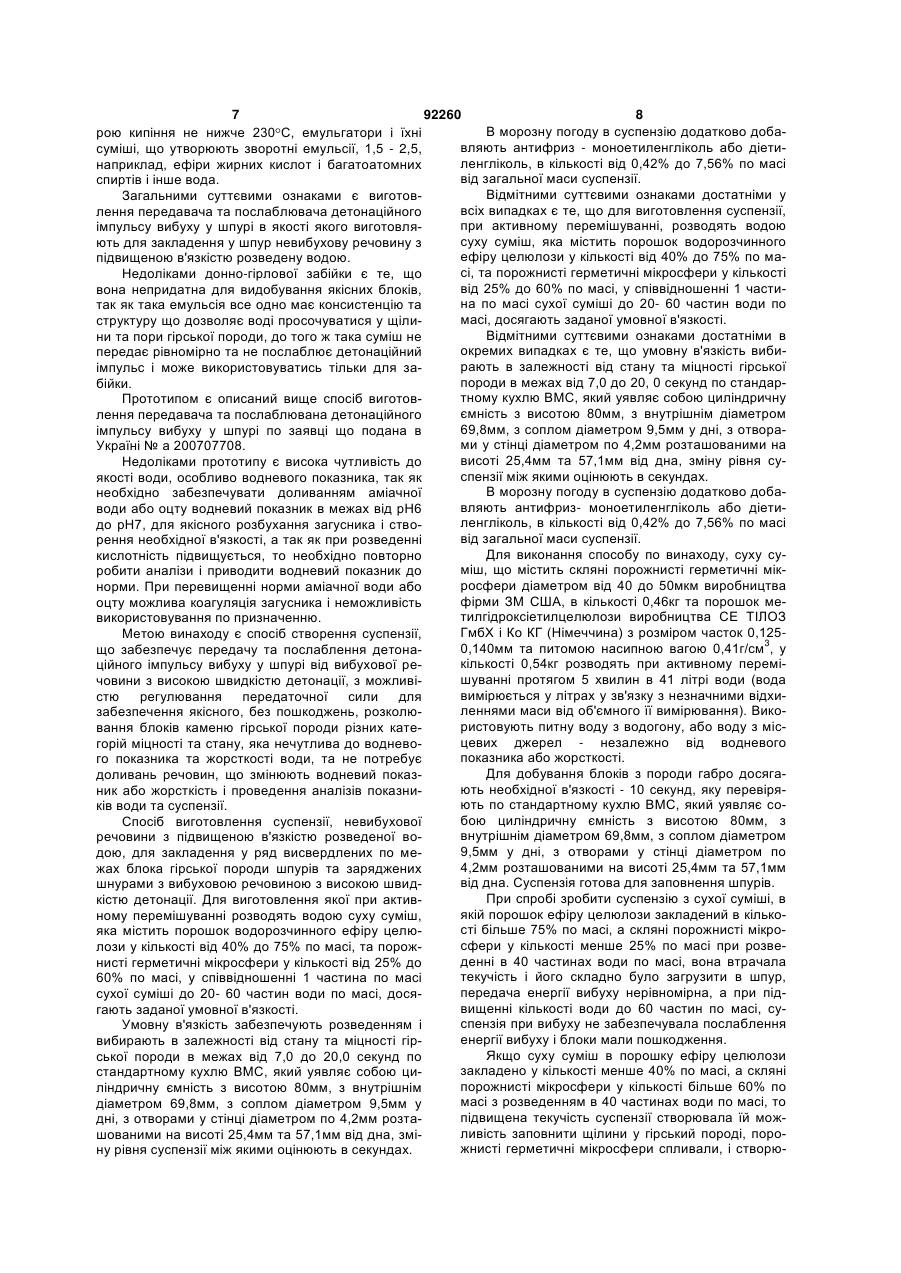

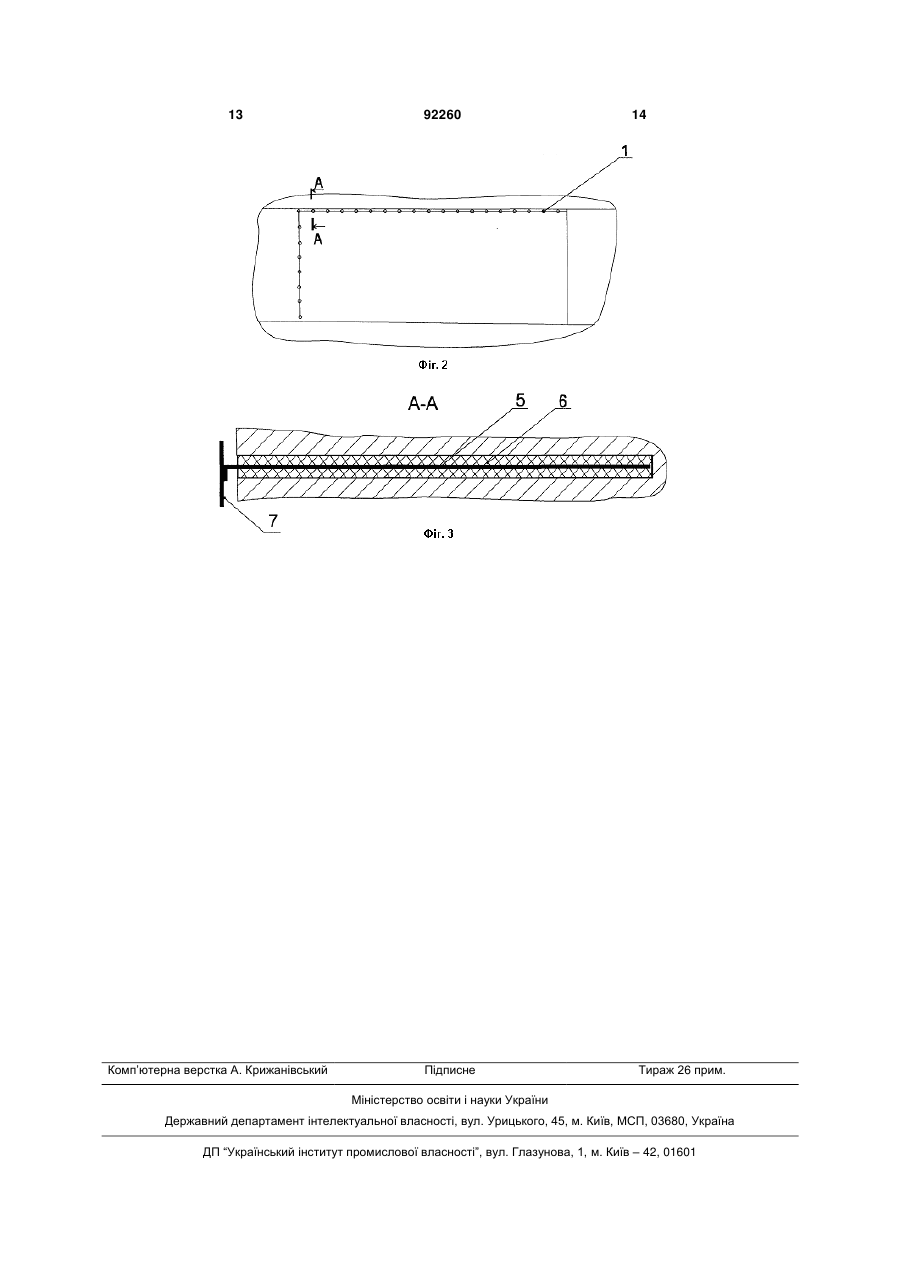

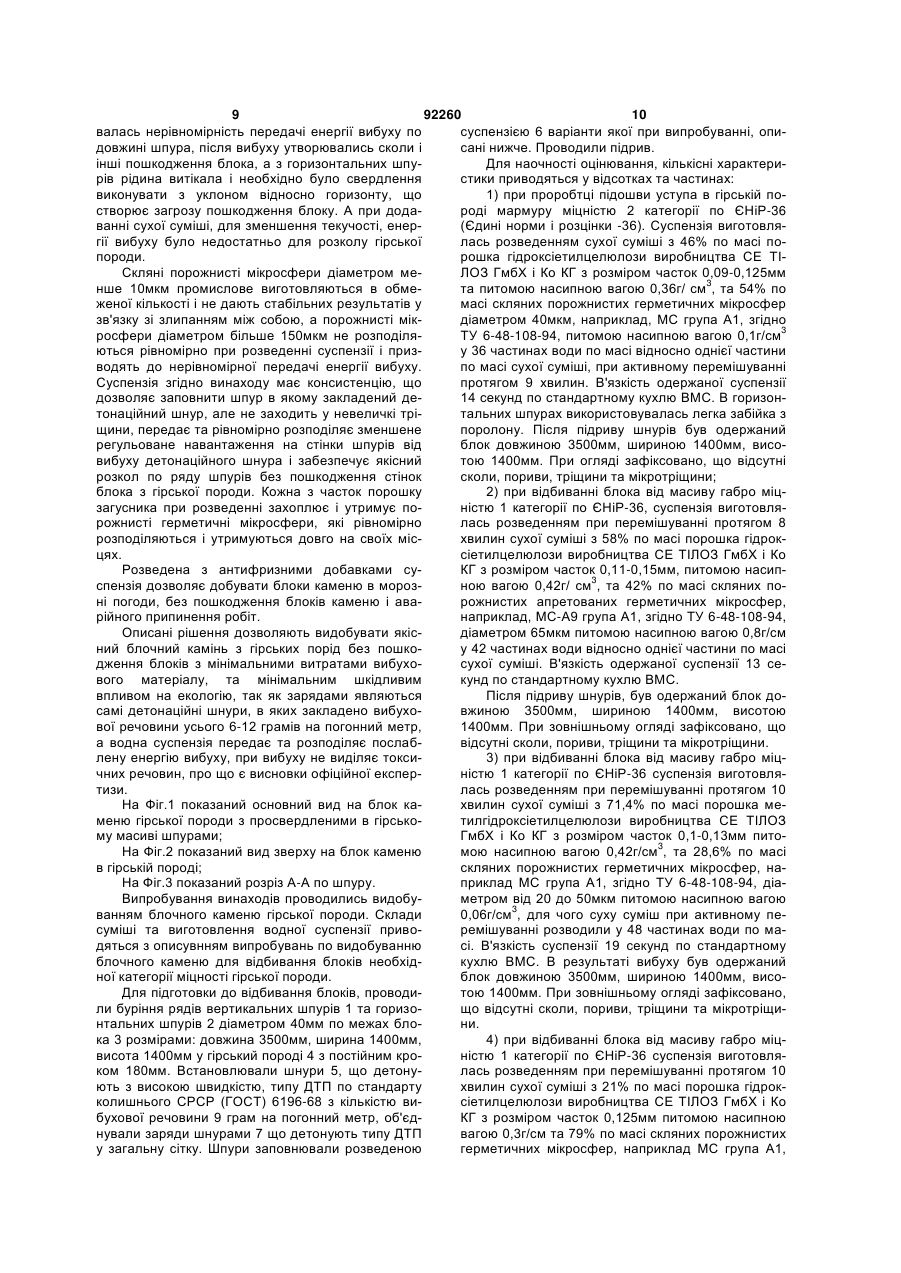

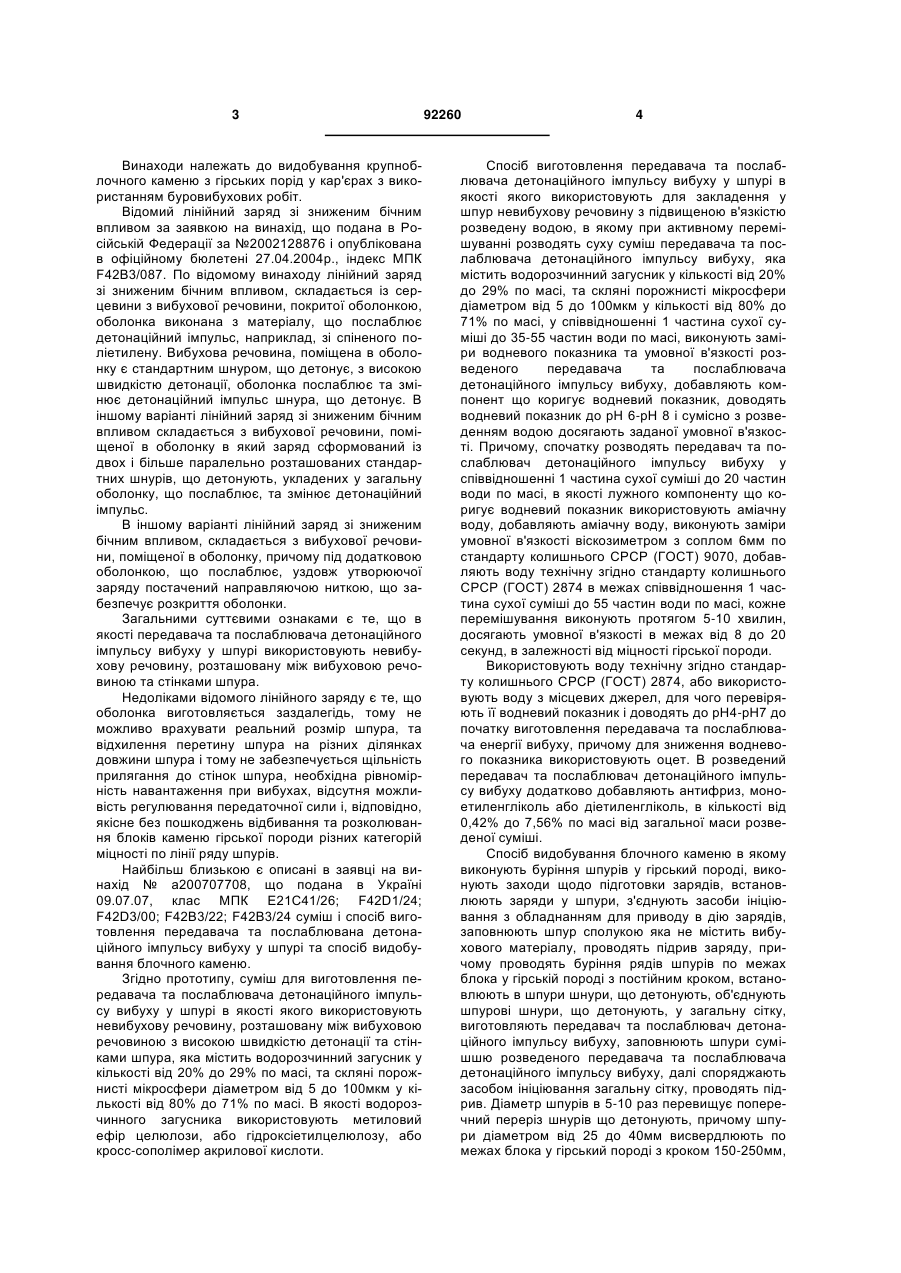

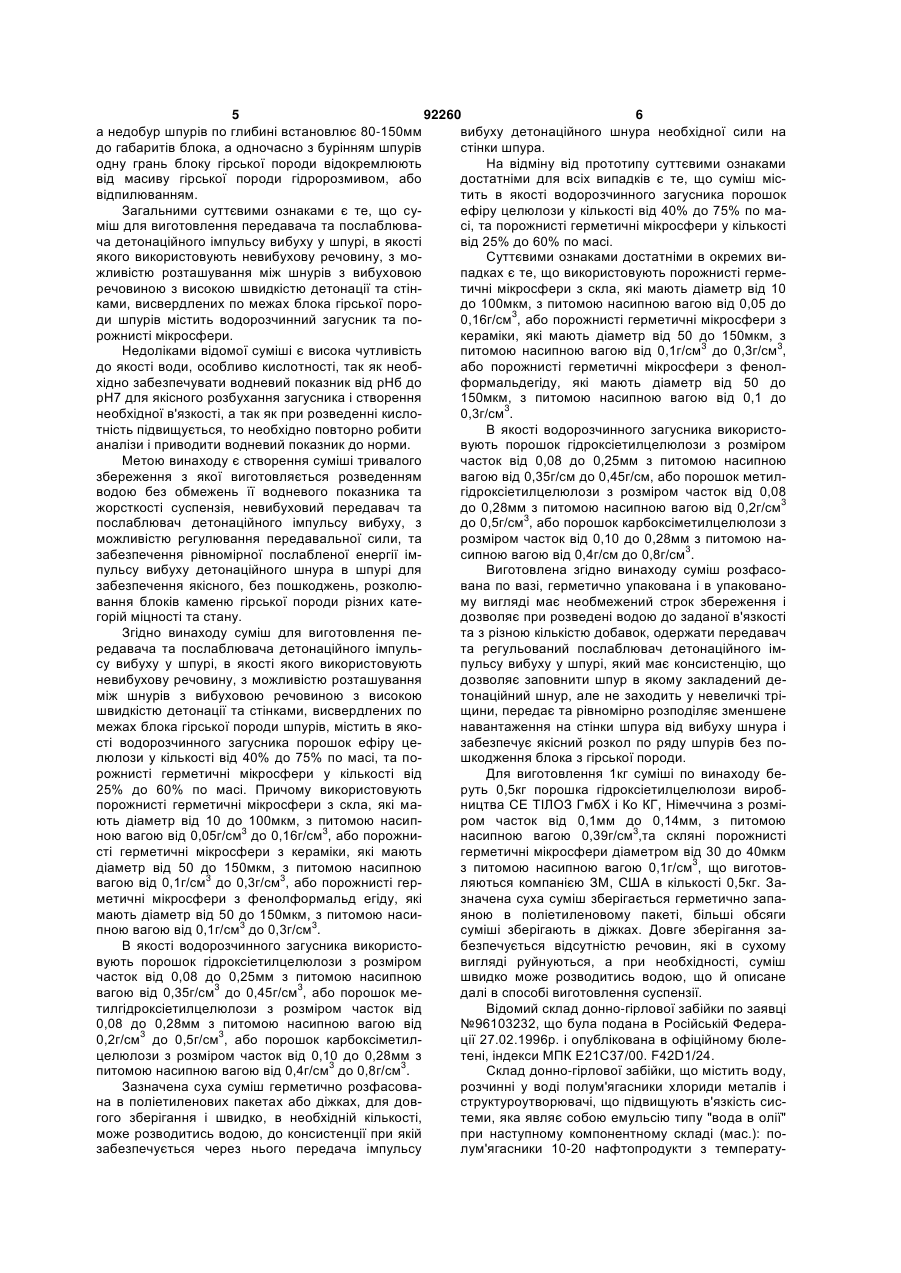

1. Суміш для виготовлення суспензії передавача та послаблювача детонаційного імпульсу вибуху у шпурі, за який використовують невибухову речовину, з можливістю розташування між шнурами з вибуховою речовиною з високою швидкістю детонації та стінками висвердлених по межах блока гірської породи шпурів, яка містить водорозчинний загусник та порожнисті мікросфери, яка відрізняється тим, що містить як водорозчинний загусник порошок ефіру целюлози у кількості від 40 до 75 % по масі та порожнисті герметичні мікросфери у кількості від 25 до 60 % по масі. 2. Суміш за п. 1, яка відрізняється тим, що містить порожнисті герметичні мікросфери з скла, які мають діаметр від 10 до 100 мкм, з питомою насипною вагою від 0,05 до 0,16 г/см3. 3. Суміш за п. 1, яка відрізняється тим, що містить порожнисті герметичні мікросфери з кераміки, які мають діаметр від 50 до 150 мкм, з питомою насипною вагою від 0,1 до 0,3 г/см3. 4. Суміш за п. 1, яка відрізняється тим, що містить порожнисті герметичні мікросфери з фенолформальдегіду, які мають діаметр від 50 до 150 мкм, з питомою насипною вагою від 0,1 до 0,3 г/см3. 5. Суміш за п. 1, яка відрізняється тим, що як водорозчинний загусник містить порошок гідроксі 2 (19) 1 3 Винаходи належать до видобування крупноблочного каменю з гірських порід у кар'єрах з використанням буровибухових робіт. Відомий лінійний заряд зі зниженим бічним впливом за заявкою на винахід, що подана в Російській Федерації за №2002128876 і опублікована в офіційному бюлетені 27.04.2004р., індекс МПК F42B3/087. По відомому винаходу лінійний заряд зі зниженим бічним впливом, складається із серцевини з вибухової речовини, покритої оболонкою, оболонка виконана з матеріалу, що послаблює детонаційний імпульс, наприклад, зі спіненого поліетилену. Вибухова речовина, поміщена в оболонку є стандартним шнуром, що детонує, з високою швидкістю детонації, оболонка послаблює та змінює детонаційний імпульс шнура, що детонує. В іншому варіанті лінійний заряд зі зниженим бічним впливом складається з вибухової речовини, поміщеної в оболонку в який заряд сформований із двох і більше паралельно розташованих стандартних шнурів, що детонують, укладених у загальну оболонку, що послаблює, та змінює детонаційний імпульс. В іншому варіанті лінійний заряд зі зниженим бічним впливом, складається з вибухової речовини, поміщеної в оболонку, причому під додатковою оболонкою, що послаблює, уздовж утворюючої заряду постачений направляючою ниткою, що забезпечує розкриття оболонки. Загальними суттєвими ознаками є те, що в якості передавача та послаблювача детонаційного імпульсу вибуху у шпурі використовують невибухову речовину, розташовану між вибуховою речовиною та стінками шпура. Недоліками відомого лінійного заряду є те, що оболонка виготовляється заздалегідь, тому не можливо врахувати реальний розмір шпура, та відхилення перетину шпура на різних ділянках довжини шпура і тому не забезпечується щільність прилягання до стінок шпура, необхідна рівномірність навантаження при вибухах, відсутня можливість регулювання передаточної сили і, відповідно, якісне без пошкоджень відбивання та розколювання блоків каменю гірської породи різних категорій міцності по лінії ряду шпурів. Найбільш близькою є описані в заявці на винахід № а200707708, що подана в Україні 09.07.07, клас МПК Е21С41/26; F42D1/24; F42D3/00; F42B3/22; F42B3/24 суміш і спосіб виготовлення передавача та послаблювана детонаційного імпульсу вибуху у шпурі та спосіб видобування блочного каменю. Згідно прототипу, суміш для виготовлення передавача та послаблювача детонаційного імпульсу вибуху у шпурі в якості якого використовують невибухову речовину, розташовану між вибуховою речовиною з високою швидкістю детонації та стінками шпура, яка містить водорозчинний загусник у кількості від 20% до 29% по масі, та скляні порожнисті мікросфери діаметром від 5 до 100мкм у кількості від 80% до 71% по масі. В якості водорозчинного загусника використовують метиловий ефір целюлози, або гідроксіетилцелюлозу, або кросс-сополімер акрилової кислоти. 92260 4 Спосіб виготовлення передавача та послаблювача детонаційного імпульсу вибуху у шпурі в якості якого використовують для закладення у шпур невибухову речовину з підвищеною в'язкістю розведену водою, в якому при активному перемішуванні розводять суху суміш передавача та послаблювача детонаційного імпульсу вибуху, яка містить водорозчинний загусник у кількості від 20% до 29% по масі, та скляні порожнисті мікросфери діаметром від 5 до 100мкм у кількості від 80% до 71% по масі, у співвідношенні 1 частина сухої суміші до 35-55 частин води по масі, виконують заміри водневого показника та умовної в'язкості розведеного передавача та послаблювача детонаційного імпульсу вибуху, добавляють компонент що коригує водневий показник, доводять водневий показник до рН 6-рН 8 і сумісно з розведенням водою досягають заданої умовної в'язкості. Причому, спочатку розводять передавач та послаблювач детонаційного імпульсу вибуху у співвідношенні 1 частина сухої суміші до 20 частин води по масі, в якості лужного компоненту що коригує водневий показник використовують аміачну воду, добавляють аміачну воду, виконують заміри умовної в'язкості віскозиметром з соплом 6мм по стандарту колишнього СРСР (ГОСТ) 9070, добавляють воду технічну згідно стандарту колишнього СРСР (ГОСТ) 2874 в межах співвідношення 1 частина сухої суміші до 55 частин води по масі, кожне перемішування виконують протягом 5-10 хвилин, досягають умовної в'язкості в межах від 8 до 20 секунд, в залежності від міцності гірської породи. Використовують воду технічну згідно стандарту колишнього СРСР (ГОСТ) 2874, або використовують воду з місцевих джерел, для чого перевіряють її водневий показник і доводять до рН4-рН7 до початку виготовлення передавача та послаблювача енергії вибуху, причому для зниження водневого показника використовують оцет. В розведений передавач та послаблювач детонаційного імпульсу вибуху додатково добавляють антифриз, моноетиленгліколь або діетиленгліколь, в кількості від 0,42% до 7,56% по масі від загальної маси розведеної суміші. Спосіб видобування блочного каменю в якому виконують буріння шпурів у гірський породі, виконують заходи щодо підготовки зарядів, встановлюють заряди у шпури, з'єднують засоби ініціювання з обладнанням для приводу в дію зарядів, заповнюють шпур сполукою яка не містить вибухового матеріалу, проводять підрив заряду, причому проводять буріння рядів шпурів по межах блока у гірській породі з постійним кроком, встановлюють в шпури шнури, що детонують, об'єднують шпурові шнури, що детонують, у загальну сітку, виготовляють передавач та послаблювач детонаційного імпульсу вибуху, заповнюють шпури сумішшю розведеного передавача та послаблювача детонаційного імпульсу вибуху, далі споряджають засобом ініціювання загальну сітку, проводять підрив. Діаметр шпурів в 5-10 раз перевищує поперечний переріз шнурів що детонують, причому шпури діаметром від 25 до 40мм висвердлюють по межах блока у гірський породі з кроком 150-250мм, 5 92260 6 а недобур шпурів по глибині встановлює 80-150мм вибуху детонаційного шнура необхідної сили на до габаритів блока, а одночасно з бурінням шпурів стінки шпура. одну грань блоку гірської породи відокремлюють На відміну від прототипу суттєвими ознаками від масиву гірської породи гідророзмивом, або достатніми для всіх випадків є те, що суміш місвідпилюванням. тить в якості водорозчинного загусника порошок Загальними суттєвими ознаками є те, що суефіру целюлози у кількості від 40% до 75% по маміш для виготовлення передавача та послаблювасі, та порожнисті герметичні мікросфери у кількості ча детонаційного імпульсу вибуху у шпурі, в якості від 25% до 60% по масі. якого використовують невибухову речовину, з моСуттєвими ознаками достатніми в окремих вижливістю розташування між шнурів з вибуховою падках є те, що використовують порожнисті гермеречовиною з високою швидкістю детонації та стінтичні мікросфери з скла, які мають діаметр від 10 ками, висвердлених по межах блока гірської породо 100мкм, з питомою насипною вагою від 0,05 до ди шпурів містить водорозчинний загусник та по0,16г/см3, або порожнисті герметичні мікросфери з рожнисті мікросфери. кераміки, які мають діаметр від 50 до 150мкм, з Недоліками відомої суміші є висока чутливість питомою насипною вагою від 0,1г/см3 до 0,3г/см3, до якості води, особливо кислотності, так як необабо порожнисті герметичні мікросфери з фенолхідно забезпечувати водневий показник від рНб до формальдегіду, які мають діаметр від 50 до рН7 для якісного розбухання загусника і створення 150мкм, з питомою насипною вагою від 0,1 до необхідної в'язкості, а так як при розведенні кисло0,3г/см3. тність підвищується, то необхідно повторно робити В якості водорозчинного загусника використоаналізи і приводити водневий показник до норми. вують порошок гідроксіетилцелюлози з розміром Метою винаходу є створення суміші тривалого часток від 0,08 до 0,25мм з питомою насипною збереження з якої виготовляється розведенням вагою від 0,35г/см до 0,45г/см, або порошок метилводою без обмежень її водневого показника та гідроксіетилцелюлози з розміром часток від 0,08 жорсткості суспензія, невибуховий передавач та до 0,28мм з питомою насипною вагою від 0,2г/см3 послаблювач детонаційного імпульсу вибуху, з до 0,5г/см3, або порошок карбоксіметилцелюлози з можливістю регулювання передавальної сили, та розміром часток від 0,10 до 0,28мм з питомою назабезпечення рівномірної послабленої енергії імсипною вагою від 0,4г/см до 0,8г/см3. пульсу вибуху детонаційного шнура в шпурі для Виготовлена згідно винаходу суміш розфасозабезпечення якісного, без пошкоджень, розколювана по вазі, герметично упакована і в упаковановання блоків каменю гірської породи різних катему вигляді має необмежений строк збереження і горій міцності та стану. дозволяє при розведені водою до заданої в'язкості Згідно винаходу суміш для виготовлення пета з різною кількістю добавок, одержати передавач редавача та послаблювача детонаційного імпульта регульований послаблювач детонаційного імсу вибуху у шпурі, в якості якого використовують пульсу вибуху у шпурі, який має консистенцію, що невибухову речовину, з можливістю розташування дозволяє заповнити шпур в якому закладений деміж шнурів з вибуховою речовиною з високою тонаційний шнур, але не заходить у невеличкі трішвидкістю детонації та стінками, висвердлених по щини, передає та рівномірно розподіляє зменшене межах блока гірської породи шпурів, містить в яконавантаження на стінки шпура від вибуху шнура і сті водорозчинного загусника порошок ефіру цезабезпечує якісний розкол по ряду шпурів без полюлози у кількості від 40% до 75% по масі, та пошкодження блока з гірської породи. рожнисті герметичні мікросфери у кількості від Для виготовлення 1кг суміші по винаходу бе25% до 60% по масі. Причому використовують руть 0,5кг порошка гідроксіетилцелюлози виробпорожнисті герметичні мікросфери з скла, які маництва СЕ ТІЛОЗ ГмбХ і Ко КГ, Німеччина з розміють діаметр від 10 до 100мкм, з питомою насипром часток від 0,1мм до 0,14мм, з питомою ною вагою від 0,05г/см3 до 0,16г/см3, або порожнинасипною вагою 0,39г/см3,та скляні порожнисті сті герметичні мікросфери з кераміки, які мають герметичні мікросфери діаметром від 30 до 40мкм діаметр від 50 до 150мкм, з питомою насипною з питомою насипною вагою 0,1г/см3, що виготоввагою від 0,1г/см3 до 0,3г/см3, або порожнисті герляються компанією ЗМ, США в кількості 0,5кг. Заметичні мікросфери з фенолформальд егіду, які значена суха суміш зберігається герметично запамають діаметр від 50 до 150мкм, з питомою насияною в поліетиленовому пакеті, більші обсяги пною вагою від 0,1г/см3 до 0,3г/см3. суміші зберігають в діжках. Довге зберігання заВ якості водорозчинного загусника використобезпечується відсутністю речовин, які в сухому вують порошок гідроксіетилцелюлози з розміром вигляді руйнуються, а при необхідності, суміш часток від 0,08 до 0,25мм з питомою насипною швидко може розводитись водою, що й описане вагою від 0,35г/см3 до 0,45г/см3, або порошок медалі в способі виготовлення суспензії. тилгідроксіетилцелюлози з розміром часток від Відомий склад донно-гірлової забійки по заявці 0,08 до 0,28мм з питомою насипною вагою від №96103232, що була подана в Російській Федера0,2г/см3 до 0,5г/см3, або порошок карбоксіметилції 27.02.1996р. і опублікована в офіційному бюлецелюлози з розміром часток від 0,10 до 0,28мм з тені, індекси МПК Е21С37/00. F42D1/24. питомою насипною вагою від 0,4г/см3 до 0,8г/см3. Склад донно-гірлової забійки, що містить воду, Зазначена суха суміш герметично розфасоварозчинні у воді полум'ягасники хлориди металів і на в поліетиленових пакетах або діжках, для довструктуроутворювачі, що підвищують в'язкість сисгого зберігання і швидко, в необхідній кількості, теми, яка являє собою емульсію типу "вода в олії" може розводитись водою, до консистенції при якій при наступному компонентному складі (мас.): позабезпечується через нього передача імпульсу лум'ягасники 10-20 нафтопродукти з температу 7 92260 8 В морозну погоду в суспензію додатково добарою кипіння не нижче 230 С, емульгатори і їхні вляють антифриз - моноетиленгліколь або діетисуміші, що утворюють зворотні емульсії, 1,5 - 2,5, ленгліколь, в кількості від 0,42% до 7,56% по масі наприклад, ефіри жирних кислот і багатоатомних від загальної маси суспензії. спиртів і інше вода. Відмітними суттєвими ознаками достатніми у Загальними суттєвими ознаками є виготоввсіх випадках є те, що для виготовлення суспензії, лення передавача та послаблювача детонаційного при активному перемішуванні, розводять водою імпульсу вибуху у шпурі в якості якого виготовлясуху суміш, яка містить порошок водорозчинного ють для закладення у шпур невибухову речовину з ефіру целюлози у кількості від 40% до 75% по мапідвищеною в'язкістю розведену водою. сі, та порожнисті герметичні мікросфери у кількості Недоліками донно-гірлової забійки є те, що від 25% до 60% по масі, у співвідношенні 1 частивона непридатна для видобування якісних блоків, на по масі сухої суміші до 20- 60 частин води по так як така емульсія все одно має консистенцію та масі, досягають заданої умовної в'язкості. структуру що дозволяє воді просочуватися у щілиВідмітними суттєвими ознаками достатніми в ни та пори гірської породи, до того ж така суміш не окремих випадках є те, що умовну в'язкість вибипередає рівномірно та не послаблює детонаційний рають в залежності від стану та міцності гірської імпульс і може використовуватись тільки для запороди в межах від 7,0 до 20, 0 секунд по стандарбійки. тному кухлю ВМС, який уявляє собою циліндричну Прототипом є описаний вище спосіб виготовємність з висотою 80мм, з внутрішнім діаметром лення передавача та послаблювана детонаційного 69,8мм, з соплом діаметром 9,5мм у дні, з отвораімпульсу вибуху у шпурі по заявці що подана в ми у стінці діаметром по 4,2мм розташованими на Україні № а 200707708. висоті 25,4мм та 57,1мм від дна, зміну рівня суНедоліками прототипу є висока чутливість до спензії між якими оцінюють в секундах. якості води, особливо водневого показника, так як В морозну погоду в суспензію додатково добанеобхідно забезпечувати доливанням аміачної вляють антифриз- моноетиленгліколь або діетиводи або оцту водневий показник в межах від рН6 ленгліколь, в кількості від 0,42% до 7,56% по масі до рН7, для якісного розбухання загусника і ствовід загальної маси суспензії. рення необхідної в'язкості, а так як при розведенні Для виконання способу по винаходу, суху сукислотність підвищується, то необхідно повторно міш, що містить скляні порожнисті герметичні мікробити аналізи і приводити водневий показник до росфери діаметром від 40 до 50мкм виробництва норми. При перевищенні норми аміачної води або фірми ЗМ США, в кількості 0,46кг та порошок меоцту можлива коагуляція загусника і неможливість тилгідроксіетилцелюлози виробництва СЕ ТІЛОЗ використовування по призначенню. ГмбХ і Ко КГ (Німеччина) з розміром часток 0,125Метою винаходу є спосіб створення суспензії, 0,140мм та питомою насипною вагою 0,41г/см3, у що забезпечує передачу та послаблення детонакількості 0,54кг розводять при активному переміційного імпульсу вибуху у шпурі від вибухової решуванні протягом 5 хвилин в 41 літрі води (вода човини з високою швидкістю детонації, з можливівимірюється у літрах у зв'язку з незначними відхистю регулювання передаточної сили для леннями маси від об'ємного її вимірювання). Викозабезпечення якісного, без пошкоджень, розколюристовують питну воду з водогону, або воду з місвання блоків каменю гірської породи різних катецевих джерел - незалежно від водневого горій міцності та стану, яка нечутлива до водневопоказника або жорсткості. го показника та жорсткості води, та не потребує Для добування блоків з породи габро досягадоливань речовин, що змінюють водневий показють необхідної в'язкості - 10 секунд, яку перевіряник або жорсткість і проведення аналізів показниють по стандартному кухлю ВМС, який уявляє соків води та суспензії. бою циліндричну ємність з висотою 80мм, з Спосіб виготовлення суспензії, невибухової внутрішнім діаметром 69,8мм, з соплом діаметром речовини з підвищеною в'язкістю розведеної во9,5мм у дні, з отворами у стінці діаметром по дою, для закладення у ряд висвердлених по ме4,2мм розташованими на висоті 25,4мм та 57,1мм жах блока гірської породи шпурів та заряджених від дна. Суспензія готова для заповнення шпурів. шнурами з вибуховою речовиною з високою швидПри спробі зробити суспензію з сухої суміші, в кістю детонації. Для виготовлення якої при активякій порошок ефіру целюлози закладений в кільконому перемішуванні розводять водою суху суміш, сті більше 75% по масі, а скляні порожнисті мікрояка містить порошок водорозчинного ефіру целюсфери у кількості менше 25% по масі при розвелози у кількості від 40% до 75% по масі, та порожденні в 40 частинах води по масі, вона втрачала нисті герметичні мікросфери у кількості від 25% до текучість і його складно було загрузити в шпур, 60% по масі, у співвідношенні 1 частина по масі передача енергії вибуху нерівномірна, а при підсухої суміші до 20- 60 частин води по масі, досявищенні кількості води до 60 частин по масі, сугають заданої умовної в'язкості. спензія при вибуху не забезпечувала послаблення Умовну в'язкість забезпечують розведенням і енергії вибуху і блоки мали пошкодження. вибирають в залежності від стану та міцності гірЯкщо суху суміш в порошку ефіру целюлози ської породи в межах від 7,0 до 20,0 секунд по закладено у кількості менше 40% по масі, а скляні стандартному кухлю ВМС, який уявляє собою ципорожнисті мікросфери у кількості більше 60% по ліндричну ємність з висотою 80мм, з внутрішнім масі з розведенням в 40 частинах води по масі, то діаметром 69,8мм, з соплом діаметром 9,5мм у підвищена текучість суспензії створювала їй мождні, з отворами у стінці діаметром по 4,2мм розталивість заповнити щілини у гірський породі, порошованими на висоті 25,4мм та 57,1мм від дна, зміжнисті герметичні мікросфери спливали, і створюну рівня суспензії між якими оцінюють в секундах. 9 92260 10 валась нерівномірність передачі енергії вибуху по суспензією 6 варіанти якої при випробуванні, опидовжині шпура, після вибуху утворювались сколи і сані нижче. Проводили підрив. інші пошкодження блока, а з горизонтальних шпуДля наочності оцінювання, кількісні характерирів рідина витікала і необхідно було свердлення стики приводяться у відсотках та частинах: виконувати з уклоном відносно горизонту, що 1) при проробтці підошви уступа в гірській постворює загрозу пошкодження блоку. А при додароді мармуру міцністю 2 категорії по ЄНіР-36 ванні сухої суміші, для зменшення текучості, енер(Єдині норми і розцінки -36). Суспензія виготовлягії вибуху було недостатньо для розколу гірської лась розведенням сухої суміші з 46% по масі попороди. рошка гідроксіетилцелюлози виробництва СЕ ТІСкляні порожнисті мікросфери діаметром меЛОЗ ГмбХ і Ко КГ з розміром часток 0,09-0,125мм нше 10мкм промислове виготовляються в обмета питомою насипною вагою 0,36г/ см3, та 54% по женої кількості і не дають стабільних результатів у масі скляних порожнистих герметичних мікросфер зв'язку зі злипанням між собою, а порожнисті мікдіаметром 40мкм, наприклад, МС група А1, згідно росфери діаметром більше 150мкм не розподіляТУ 6-48-108-94, питомою насипною вагою 0,1г/см3 ються рівномірно при розведенні суспензії і призу 36 частинах води по масі відносно однієї частини водять до нерівномірної передачі енергії вибуху. по масі сухої суміші, при активному перемішуванні Суспензія згідно винаходу має консистенцію, що протягом 9 хвилин. В'язкість одержаної суспензії дозволяє заповнити шпур в якому закладений де14 секунд по стандартному кухлю ВМС. В горизонтонаційний шнур, але не заходить у невеличкі трітальних шпурах використовувалась легка забійка з щини, передає та рівномірно розподіляє зменшене поролону. Після підриву шнурів був одержаний регульоване навантаження на стінки шпурів від блок довжиною 3500мм, шириною 1400мм, висовибуху детонаційного шнура і забезпечує якісний тою 1400мм. При огляді зафіксовано, що відсутні розкол по ряду шпурів без пошкодження стінок сколи, пориви, тріщини та мікротріщини; блока з гірської породи. Кожна з часток порошку 2) при відбиванні блока від масиву габро міцзагусника при розведенні захоплює і утримує поністю 1 категорії по ЄНіР-36, суспензія виготовлярожнисті герметичні мікросфери, які рівномірно лась розведенням при перемішуванні протягом 8 розподіляються і утримуються довго на своїх місхвилин сухої суміші з 58% по масі порошка гідрокцях. сіетилцелюлози виробництва СЕ ТІЛОЗ ГмбХ і Ко Розведена з антифризними добавками суКГ з розміром часток 0,11-0,15мм, питомою насипспензія дозволяє добувати блоки каменю в морозною вагою 0,42г/ см3, та 42% по масі скляних поні погоди, без пошкодження блоків каменю і аварожнистих апретованих герметичних мікросфер, рійного припинення робіт. наприклад, МС-А9 група А1, згідно ТУ 6-48-108-94, Описані рішення дозволяють видобувати якісдіаметром 65мкм питомою насипною вагою 0,8г/см ний блочний камінь з гірських порід без пошкоу 42 частинах води відносно однієї частини по масі дження блоків з мінімальними витратами вибухосухої суміші. В'язкість одержаної суспензії 13 севого матеріалу, та мінімальним шкідливим кунд по стандартному кухлю ВМС. впливом на екологію, так як зарядами являються Після підриву шнурів, був одержаний блок досамі детонаційні шнури, в яких закладено вибуховжиною 3500мм, шириною 1400мм, висотою вої речовини усього 6-12 грамів на погонний метр, 1400мм. При зовнішньому огляді зафіксовано, що а водна суспензія передає та розподіляє послабвідсутні сколи, пориви, тріщини та мікротріщини. лену енергію вибуху, при вибуху не виділяє токси3) при відбиванні блока від масиву габро міцчних речовин, про що є висновки офіційної експерністю 1 категорії по ЄНіР-36 суспензія виготовлятизи. лась розведенням при перемішуванні протягом 10 На Фіг.1 показаний основний вид на блок кахвилин сухої суміші з 71,4% по масі порошка меменю гірської породи з просвердленими в гірськотилгідроксіетилцелюлози виробництва СЕ ТІЛОЗ му масиві шпурами; ГмбХ і Ко КГ з розміром часток 0,1-0,13мм питоНа Фіг.2 показаний вид зверху на блок каменю мою насипною вагою 0,42г/см3, та 28,6% по масі в гірській породі; скляних порожнистих герметичних мікросфер, наНа Фіг.3 показаний розріз А-А по шпуру. приклад МС група А1, згідно ТУ 6-48-108-94, діаВипробування винаходів проводились видобуметром від 20 до 50мкм питомою насипною вагою ванням блочного каменю гірської породи. Склади 0,06г/см3, для чого суху суміш при активному песуміші та виготовлення водної суспензії приворемішуванні розводили у 48 частинах води по мадяться з описувнням випробувань по видобуванню сі. В'язкість суспензії 19 секунд по стандартному блочного каменю для відбивання блоків необхідкухлю ВМС. В результаті вибуху був одержаний ної категорії міцності гірської породи. блок довжиною 3500мм, шириною 1400мм, висоДля підготовки до відбивання блоків, проводитою 1400мм. При зовнішньому огляді зафіксовано, ли буріння рядів вертикальних шпурів 1 та горизощо відсутні сколи, пориви, тріщини та мікротріщинтальних шпурів 2 діаметром 40мм по межах блони. ка 3 розмірами: довжина 3500мм, ширина 1400мм, 4) при відбиванні блока від масиву габро міцвисота 1400мм у гірський породі 4 з постійним кроністю 1 категорії по ЄНіР-36 суспензія виготовляком 180мм. Встановлювали шнури 5, що детонулась розведенням при перемішуванні протягом 10 ють з високою швидкістю, типу ДТП по стандарту хвилин сухої суміші з 21% по масі порошка гідрокколишнього СРСР (ГОСТ) 6196-68 з кількістю висіетилцелюлози виробництва СЕ ТІЛОЗ ГмбХ і Ко бухової речовини 9 грам на погонний метр, об'єдКГ з розміром часток 0,125мм питомою насипною нували заряди шнурами 7 що детонують типу ДТП вагою 0,3г/см та 79% по масі скляних порожнистих у загальну сітку. Шпури заповнювали розведеною герметичних мікросфер, наприклад МС група А1, 11 92260 12 згідно ТУ 6-48-108-94, діаметром 40мкм питомою ною 3500мм, шириною 1400мм, висотою 1400мм насипною вагою 0,17г/см3 у 17 частинах води відмав сколи, пориви, тріщини, товарна цінність блоносно однієї частини по масі сухої суміші, в'язкість ка знижена. одержаної суспензії 40 секунд по стандартному 7) при відбиванні блока від масиву мармуру кухлю ВМС. В результаті було складно заповнити міцністю II категорії по ЄНіР-36 в морозну погоду шпури, при вибуху між деякими шпурами блок не при морозі 10 С суспензія виготовлялась розвевідділився від масиву, довелось дорізати гідророденням при перемішуванні протягом 8 хвилин сузмивом контур блока, одержаний блок довжиною хої суміші з 39% по масі порошка карбоксіметил3500мм, шириною 1400мм, висотою 1400мм мав целюлози виробництва СЕ ТІЛОЗ ГмбХ і Ко КГ з сколи. розміром часток 0,20-0,25мм питомою насипною 5) при відбиванні блока від масиву габро міцвагою 0,42г/см, та 61% по масі фенолформальденістю 1 категорії по ЄНіР-36 суспензія виготовлягідних порожнистих герметичних мікросфер марки лась розведенням при перемішуванні протягом 8 БВ-01 згідно ТУ 6-05-221-258-87, діаметром 36мкм хвилин сухої суміші з 46% по масі порошка метилпитомою насипною вагою 0,3г/см3 у 30 частинах гідроксіетилцелюлози виробництва СЕ ТІЛОЗ води та 2,5 (5,3% від загальної маси) частинах ГмбХ і Ко КГ з розміром часток 0,14-0,27мм питодіетиленгліколю відносно однієї частини по масі 3 мою насипною вагою 0,37г/см , та 54% по масі сухої суміші. Кількість діетиленгліколю пов'язана керамічних порожнистих герметичних мікросфер безпосередньо з температурою у кар'єрі. Умовна діаметром 30мкм питомою насипною вагою в'язкість 17 секунд по стандартному кухлю ВМС. 0,11г/см3 у 42 частинах води відносно однієї часПісля вибуху, був одержаний блок довжиною тини по масі сухої суміші, в'язкість суспензії пере3500мм, шириною 1400мм, висотою 1400мм. При давача та послаблювача детонаційного імпульсу зовнішньому огляді зафіксовано, що відсутні сковибуху 13 секунд по стандартному кухлю ВМС. ли, пориви, тріщини та мікротріщини. Після вибуху був одержаний блок довжиною 8) при відбиванні блока від масиву мармуру 3500мм, шириною 1400мм, висотою 1400мм. При міцністю II категорії по ЄНіР-36 суспензія виготовзовнішньому огляді зафіксовано, що відсутні сколялась розведенням при перемішуванні протягом ли, пориви, тріщини та мікротріщини. 8 хвилин сухої суміші з 40% по масі порошка ме6) при відбиванні блока від масиву габро міцтилгідроксіетилцелюлози виробництва СЕ ТІЛОЗ ністю 1 категорії по ЄНіР-36 суспензія виготовляГмбХ і Ко КГ з розміром часток 0,20-0,25мм питолась розведенням при перемішуванні протягом 8 мою насипною вагою 0,39г/см3, та 60% по масі з хвилин сухої суміші з 63% по масі порошка гідрокнатрійборсілікатного скла порожнистих герметичсіетилцелюлози виробництва СЕ ТІЛОЗ ГмбХ і Ко них мікросфер, наприклад, МС-А9 група А1, згідно КГ з розміром часток 0,28-0,3мм питомою насипТУ 6-48-108-94, діаметром 40мкм питомою насипною вагою 0,46г/см3, та 37% по масі скляних пороною вагою 0,09г/см3 у 38 частинах води. Умовна жнистих герметичних мікросфер діаметром 60 мкм в'язкість 13 секунд по стандартному кухлю ВМС. питомою насипною вагою 0,04 г/ см у 65 частинах Готовою суспензією, без проблем, були заповводи відносно однієї частини по масі сухої суміші, нені шпури і вставлені шнури що детонують, був в'язкістю одержаної суспензії 6 секунд по стандародержаний блок довжиною 3500мм, шириною тному кухлю ВМС. 1400мм, висотою 1400мм. При зовнішньому огляді Одержана суспензія була дуже рідкою неможзафіксовано, що відсутні сколи, пориви, тріщини та ливо було утримати її в горизонтальних шпурах, мікротріщини. мікросфери швидко випливали вгору і блок довжи 13 Комп’ютерна верстка А. Крижанівський 92260 Підписне 14 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
