Система спорудження напівзбірного будинку

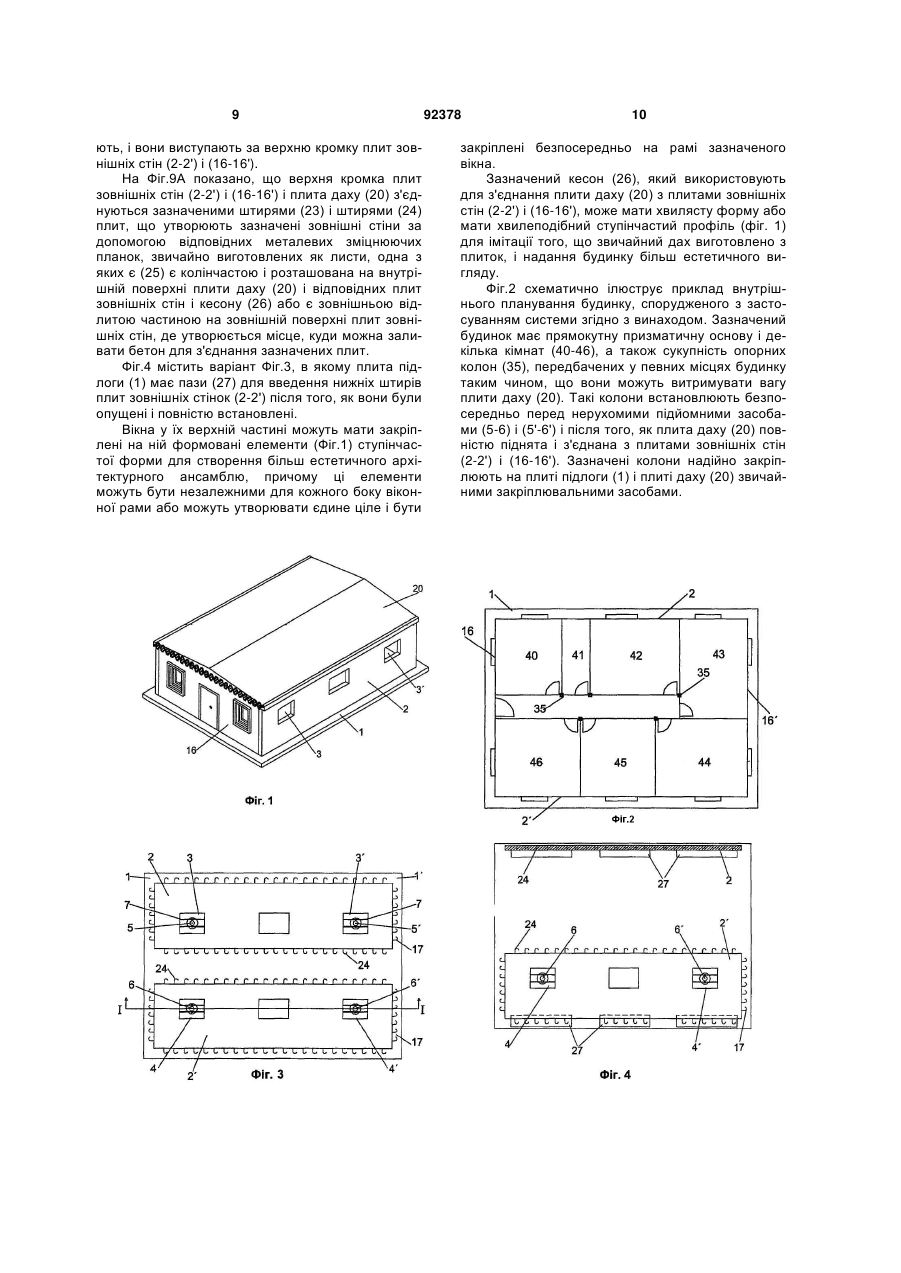

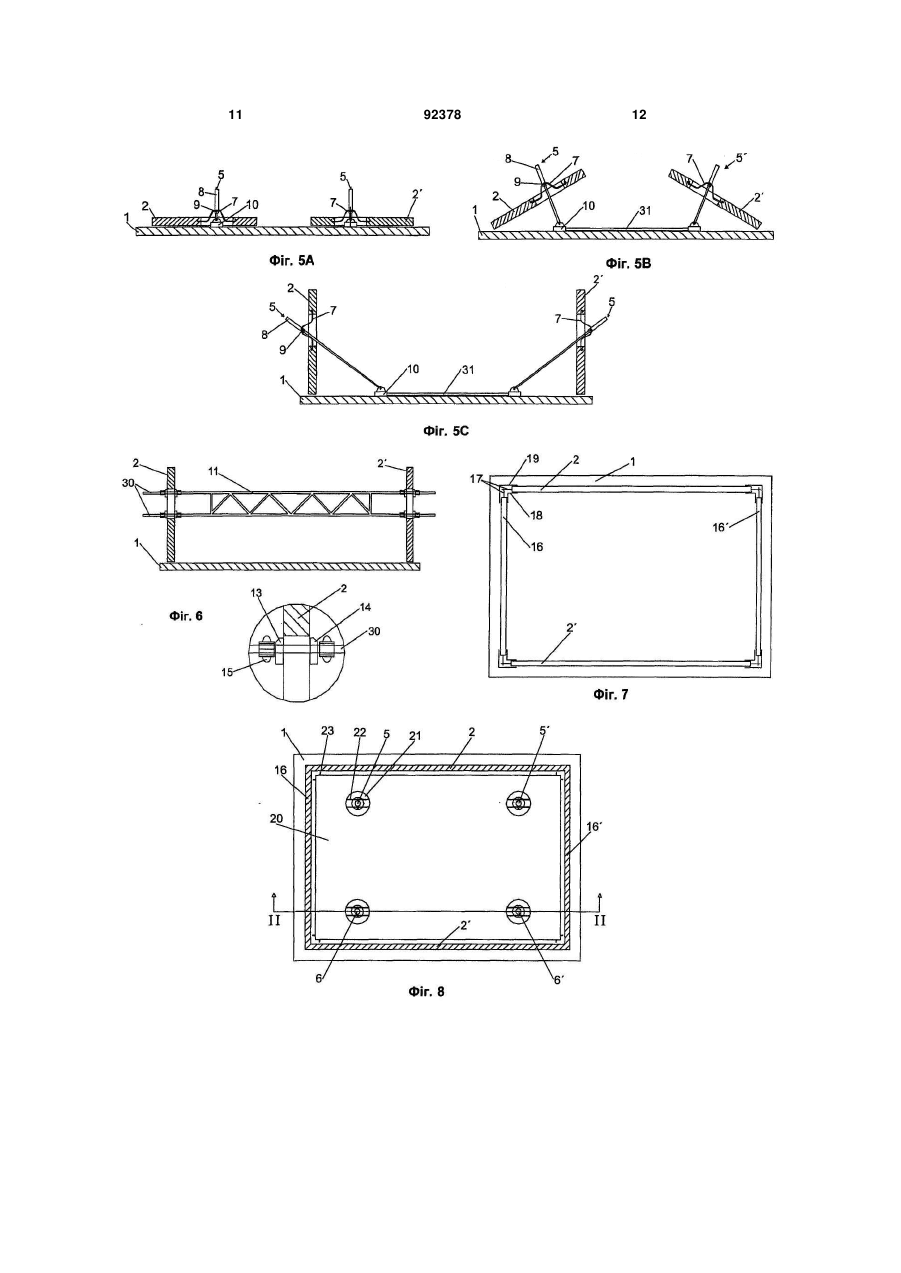

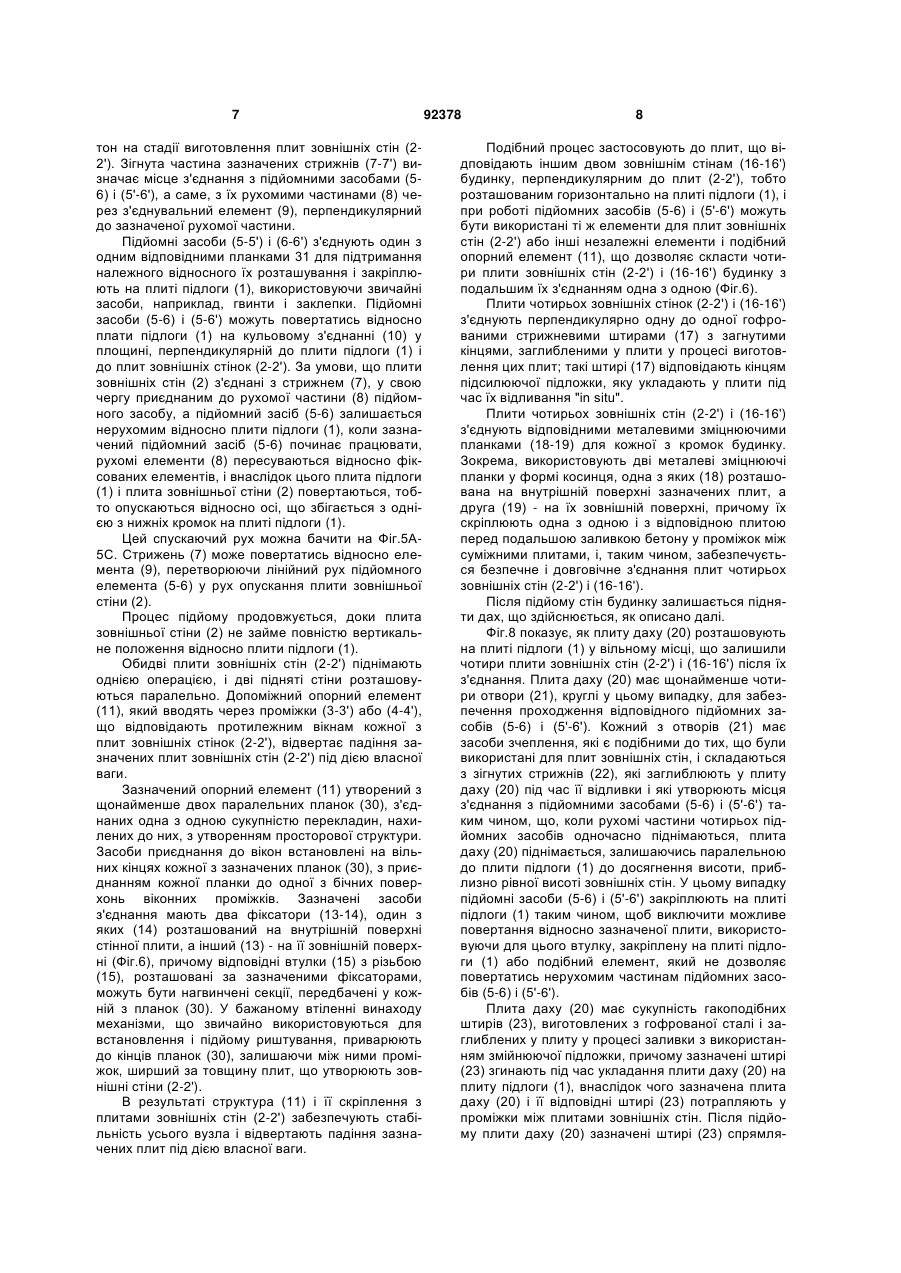

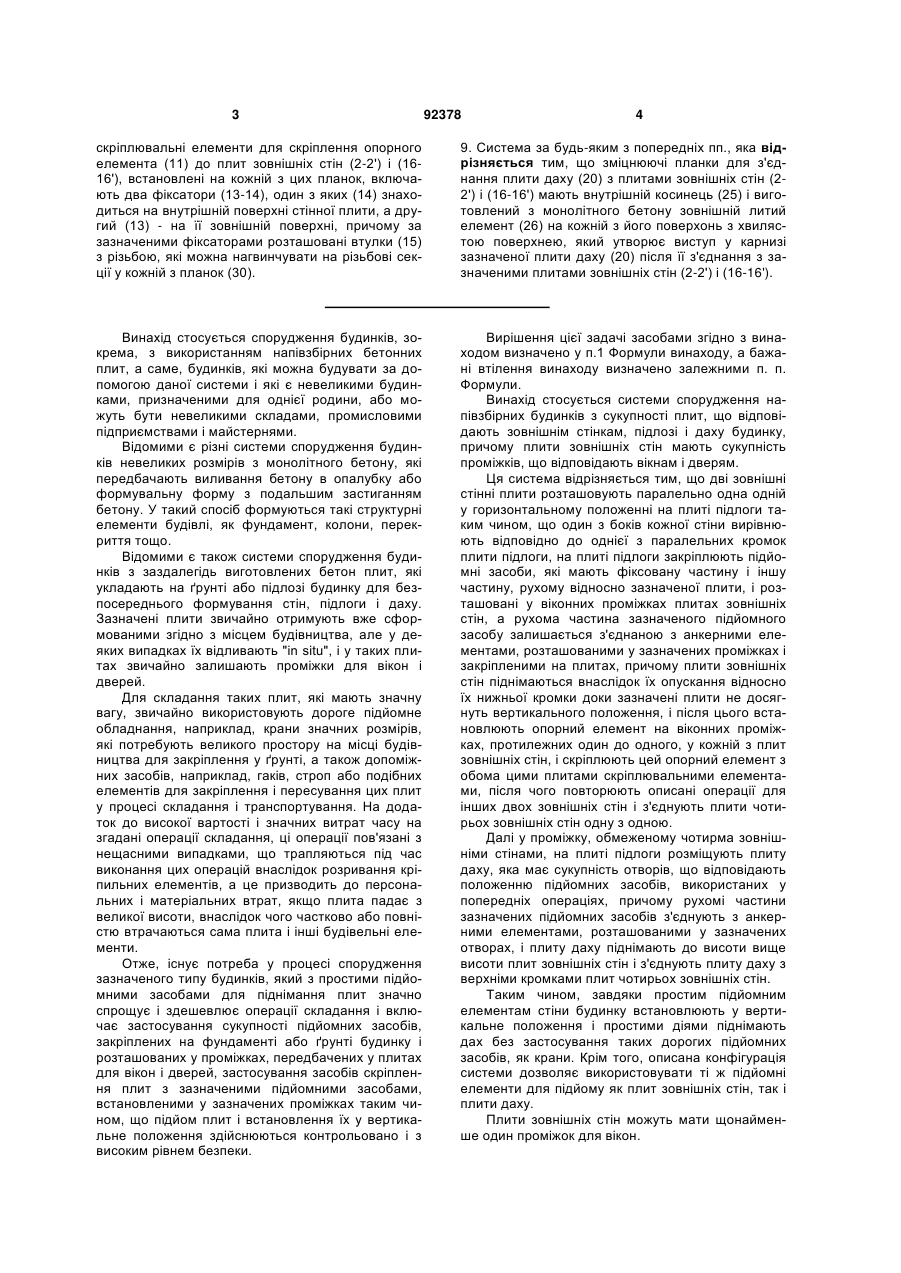

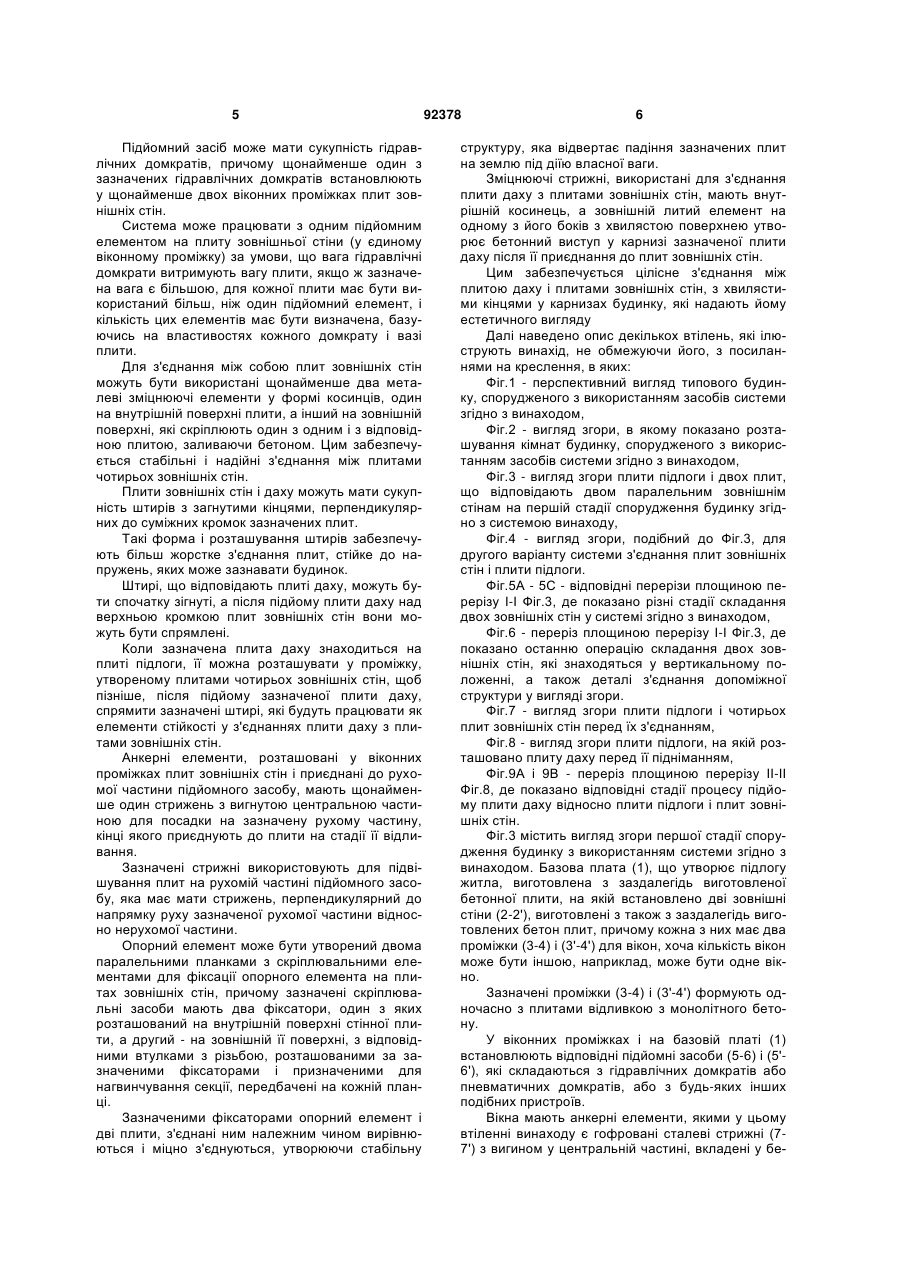

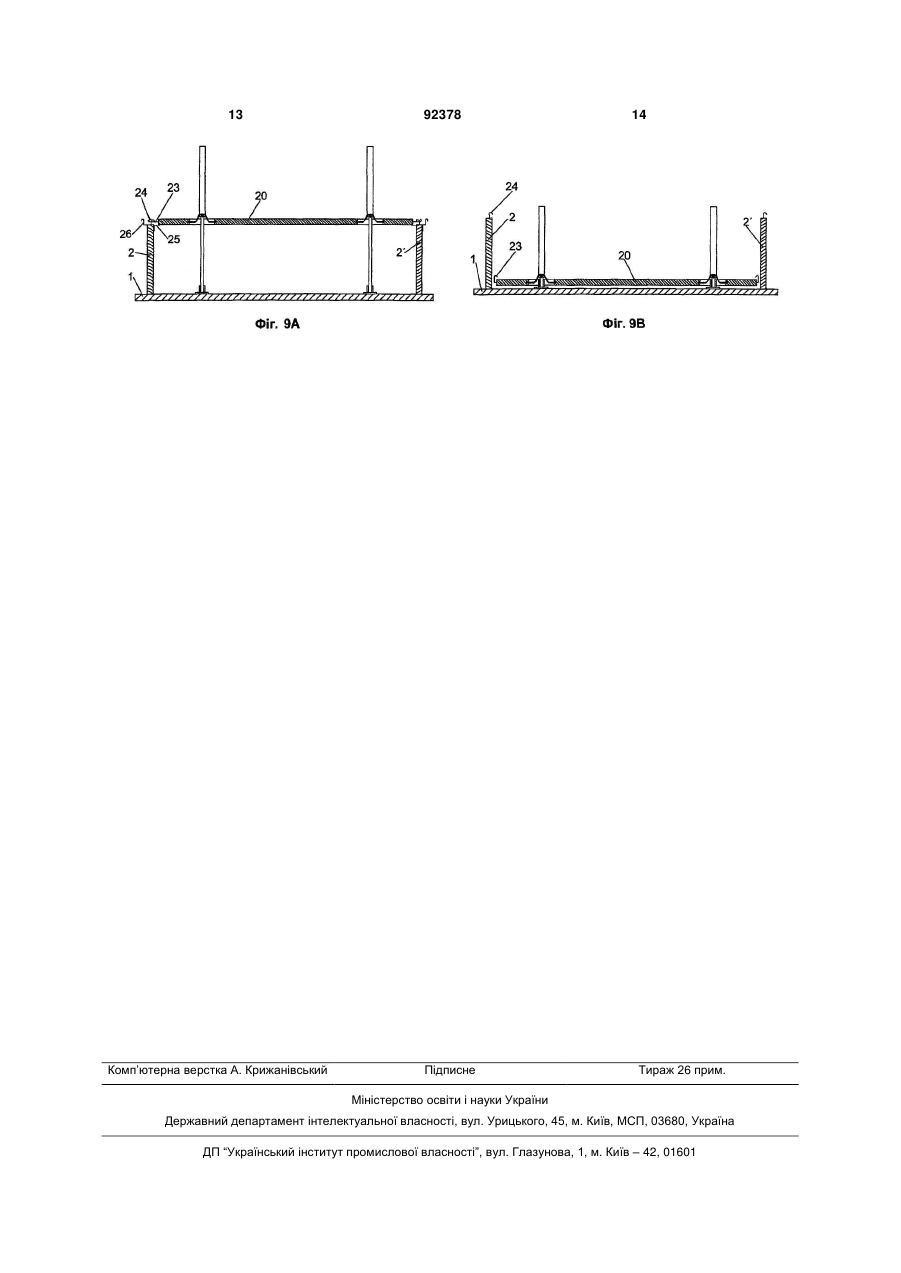

1. Система спорудження напівзбірного будинку, який сформовано з плит, що відповідають зовнішнім стінам, підлозі і даху помешкання, причому плити зовнішніх стін (2-2') і (16-16') мають множину проміжків (3-4) і (3'-4'), що відповідають вікнам і дверям, яка відрізняється тим, що дві зовнішні стінні плити (2-2') розташовані паралельно одна одній у горизонтальному положенні на плиті підлоги (1) таким чином, що один з боків кожної стіни (2-2') вирівняно відповідно до однієї з паралельних кромок плити підлоги, на плиті підлоги закріплено підйомні засоби (5-6) і (5'-6'), які мають фіксовану частину і іншу рухому частину по відношенню до зазначеної плити і розташовані у віконних проміжках (3-4) і (3'-4') плит зовнішніх стін, причому рухому частину (8) зазначеного підйомного засобу приєднано до анкерних елементів (7), які розташовані у зазначених проміжках і закріплені на плитах, причому плити зовнішніх стін (2-2') виконані з можливістю підйому внаслідок їх опускання відносно їх нижньої кромки до досягнення зазначеними плитами вертикального положення, а на віконних проміжках, протилежних один до одного у кожній з плит зовнішніх стін, встановлено опорний елемент (11), сам опорний елемент (11) скріплено з обома плитами зовнішніх стін (2-2') скріплювальними елементами, після чого повторено спорудження для інших двох зовнішніх стін та з'єднано плити чотирьох зовнішніх стін (2-2') і (16-16') одну з одною, причому на плиті (1) у проміжку, обмеженому чотирма зовнішніми стінами (2-2') і (16-16'), розміщено плиту даху (20), в якій виконано множину отворів, що відповідають положенню підйомних 2 (19) 1 3 92378 4 скріплювальні елементи для скріплення опорного елемента (11) до плит зовнішніх стін (2-2') і (1616'), встановлені на кожній з цих планок, включають два фіксатори (13-14), один з яких (14) знаходиться на внутрішній поверхні стінної плити, а другий (13) - на її зовнішній поверхні, причому за зазначеними фіксаторами розташовані втулки (15) з різьбою, які можна нагвинчувати на різьбові секції у кожній з планок (30). 9. Система за будь-яким з попередніх пп., яка відрізняється тим, що зміцнюючі планки для з'єднання плити даху (20) з плитами зовнішніх стін (22') і (16-16') мають внутрішній косинець (25) і виготовлений з монолітного бетону зовнішній литий елемент (26) на кожній з його поверхонь з хвилястою поверхнею, який утворює виступ у карнизі зазначеної плити даху (20) після її з'єднання з зазначеними плитами зовнішніх стін (2-2') і (16-16'). Винахід стосується спорудження будинків, зокрема, з використанням напівзбірних бетонних плит, а саме, будинків, які можна будувати за допомогою даної системи і які є невеликими будинками, призначеними для однієї родини, або можуть бути невеликими складами, промисловими підприємствами і майстернями. Відомими є різні системи спорудження будинків невеликих розмірів з монолітного бетону, які передбачають виливання бетону в опалубку або формувальну форму з подальшим застиганням бетону. У такий спосіб формуються такі структурні елементи будівлі, як фундамент, колони, перекриття тощо. Відомими є також системи спорудження будинків з заздалегідь виготовлених бетон плит, які укладають на ґрунті або підлозі будинку для безпосереднього формування стін, підлоги і даху. Зазначені плити звичайно отримують вже сформованими згідно з місцем будівництва, але у деяких випадках їх відливають "in situ", і у таких плитах звичайно залишають проміжки для вікон і дверей. Для складання таких плит, які мають значну вагу, звичайно використовують дороге підйомне обладнання, наприклад, крани значних розмірів, які потребують великого простору на місці будівництва для закріплення у ґрунті, а також допоміжних засобів, наприклад, гаків, строп або подібних елементів для закріплення і пересування цих плит у процесі складання і транспортування. На додаток до високої вартості і значних витрат часу на згадані операції складання, ці операції пов'язані з нещасними випадками, що трапляються під час виконання цих операцій внаслідок розривання кріпильних елементів, а це призводить до персональних і матеріальних втрат, якщо плита падає з великої висоти, внаслідок чого частково або повністю втрачаються сама плита і інші будівельні елементи. Отже, існує потреба у процесі спорудження зазначеного типу будинків, який з простими підйомними засобами для піднімання плит значно спрощує і здешевлює операції складання і включає застосування сукупності підйомних засобів, закріплених на фундаменті або ґрунті будинку і розташованих у проміжках, передбачених у плитах для вікон і дверей, застосування засобів скріплення плит з зазначеними підйомними засобами, встановленими у зазначених проміжках таким чином, що підйом плит і встановлення їх у вертикальне положення здійснюються контрольовано і з високим рівнем безпеки. Вирішення цієї задачі засобами згідно з винаходом визначено у п.1 Формули винаходу, а бажані втілення винаходу визначено залежними п. п. Формули. Винахід стосується системи спорудження напівзбірних будинків з сукупності плит, що відповідають зовнішнім стінкам, підлозі і даху будинку, причому плити зовнішніх стін мають сукупність проміжків, що відповідають вікнам і дверям. Ця система відрізняється тим, що дві зовнішні стінні плити розташовують паралельно одна одній у горизонтальному положенні на плиті підлоги таким чином, що один з боків кожної стіни вирівнюють відповідно до однієї з паралельних кромок плити підлоги, на плиті підлоги закріплюють підйомні засоби, які мають фіксовану частину і іншу частину, рухому відносно зазначеної плити, і розташовані у віконних проміжках плитах зовнішніх стін, а рухома частина зазначеного підйомного засобу залишається з'єднаною з анкерними елементами, розташованими у зазначених проміжках і закріпленими на плитах, причому плити зовнішніх стін піднімаються внаслідок їх опускання відносно їх нижньої кромки доки зазначені плити не досягнуть вертикального положення, і після цього встановлюють опорний елемент на віконних проміжках, протилежних один до одного, у кожній з плит зовнішніх стін, і скріплюють цей опорний елемент з обома цими плитами скріплювальними елементами, після чого повторюють описані операції для інших двох зовнішніх стін і з'єднують плити чотирьох зовнішніх стін одну з одною. Далі у проміжку, обмеженому чотирма зовнішніми стінами, на плиті підлоги розміщують плиту даху, яка має сукупність отворів, що відповідають положенню підйомних засобів, використаних у попередніх операціях, причому рухомі частини зазначених підйомних засобів з'єднують з анкерними елементами, розташованими у зазначених отворах, і плиту даху піднімають до висоти вище висоти плит зовнішніх стін і з'єднують плиту даху з верхніми кромками плит чотирьох зовнішніх стін. Таким чином, завдяки простим підйомним елементам стіни будинку встановлюють у вертикальне положення і простими діями піднімають дах без застосування таких дорогих підйомних засобів, як крани. Крім того, описана конфігурація системи дозволяє використовувати ті ж підйомні елементи для підйому як плит зовнішніх стін, так і плити даху. Плити зовнішніх стін можуть мати щонайменше один проміжок для вікон. 5 Підйомний засіб може мати сукупність гідравлічних домкратів, причому щонайменше один з зазначених гідравлічних домкратів встановлюють у щонайменше двох віконних проміжках плит зовнішніх стін. Система може працювати з одним підйомним елементом на плиту зовнішньої стіни (у єдиному віконному проміжку) за умови, що вага гідравлічні домкрати витримують вагу плити, якщо ж зазначена вага є більшою, для кожної плити має бути використаний більш, ніж один підйомний елемент, і кількість цих елементів має бути визначена, базуючись на властивостях кожного домкрату і вазі плити. Для з'єднання між собою плит зовнішніх стін можуть бути використані щонайменше два металеві зміцнюючі елементи у формі косинців, один на внутрішній поверхні плити, а інший на зовнішній поверхні, які скріплюють один з одним і з відповідною плитою, заливаючи бетоном. Цим забезпечується стабільні і надійні з'єднання між плитами чотирьох зовнішніх стін. Плити зовнішніх стін і даху можуть мати сукупність штирів з загнутими кінцями, перпендикулярних до суміжних кромок зазначених плит. Такі форма і розташування штирів забезпечують більш жорстке з'єднання плит, стійке до напружень, яких може зазнавати будинок. Штирі, що відповідають плиті даху, можуть бути спочатку зігнуті, а після підйому плити даху над верхньою кромкою плит зовнішніх стін вони можуть бути спрямлені. Коли зазначена плита даху знаходиться на плиті підлоги, її можна розташувати у проміжку, утвореному плитами чотирьох зовнішніх стін, щоб пізніше, після підйому зазначеної плити даху, спрямити зазначені штирі, які будуть працювати як елементи стійкості у з'єднаннях плити даху з плитами зовнішніх стін. Анкерні елементи, розташовані у віконних проміжках плит зовнішніх стін і приєднані до рухомої частини підйомного засобу, мають щонайменше один стрижень з вигнутою центральною частиною для посадки на зазначену рухому частину, кінці якого приєднують до плити на стадії її відливання. Зазначені стрижні використовують для підвішування плит на рухомій частині підйомного засобу, яка має мати стрижень, перпендикулярний до напрямку руху зазначеної рухомої частини відносно нерухомої частини. Опорний елемент може бути утворений двома паралельними планками з скріплювальними елементами для фіксації опорного елемента на плитах зовнішніх стін, причому зазначені скріплювальні засоби мають два фіксатори, один з яких розташований на внутрішній поверхні стінної плити, а другий - на зовнішній її поверхні, з відповідними втулками з різьбою, розташованими за зазначеними фіксаторами і призначеними для нагвинчування секції, передбачені на кожній планці. Зазначеними фіксаторами опорний елемент і дві плити, з'єднані ним належним чином вирівнюються і міцно з'єднуються, утворюючи стабільну 92378 6 структуру, яка відвертає падіння зазначених плит на землю під діїю власної ваги. Зміцнюючі стрижні, використані для з'єднання плити даху з плитами зовнішніх стін, мають внутрішній косинець, а зовнішній литий елемент на одному з його боків з хвилястою поверхнею утворює бетонний виступ у карнизі зазначеної плити даху після її приєднання до плит зовнішніх стін. Цим забезпечується цілісне з'єднання між плитою даху і плитами зовнішніх стін, з хвилястими кінцями у карнизах будинку, які надають йому естетичного вигляду Далі наведено опис декількох втілень, які ілюструють винахід, не обмежуючи його, з посиланнями на креслення, в яких: Фіг.1 - перспективний вигляд типового будинку, спорудженого з використанням засобів системи згідно з винаходом, Фіг.2 - вигляд згори, в якому показано розташування кімнат будинку, спорудженого з використанням засобів системи згідно з винаходом, Фіг.3 - вигляд згори плити підлоги і двох плит, що відповідають двом паралельним зовнішнім стінам на першій стадії спорудження будинку згідно з системою винаходу, Фіг.4 - вигляд згори, подібний до Фіг.3, для другого варіанту системи з'єднання плит зовнішніх стін і плити підлоги. Фіг.5А - 5С - відповідні перерізи площиною перерізу І-І Фіг.3, де показано різні стадії складання двох зовнішніх стін у системі згідно з винаходом, Фіг.6 - переріз площиною перерізу І-І Фіг.3, де показано останню операцію складання двох зовнішніх стін, які знаходяться у вертикальному положенні, а також деталі з'єднання допоміжної структури у вигляді згори. Фіг.7 - вигляд згори плити підлоги і чотирьох плит зовнішніх стін перед їх з'єднанням, Фіг.8 - вигляд згори плити підлоги, на якій розташовано плиту даху перед її підніманням, Фіг.9А і 9В - переріз площиною перерізу ІІ-ІІ Фіг.8, де показано відповідні стадії процесу підйому плити даху відносно плити підлоги і плит зовнішніх стін. Фіг.3 містить вигляд згори першої стадії спорудження будинку з використанням системи згідно з винаходом. Базова плата (1), що утворює підлогу житла, виготовлена з заздалегідь виготовленої бетонної плити, на якій встановлено дві зовнішні стіни (2-2'), виготовлені з також з заздалегідь виготовлених бетон плит, причому кожна з них має два проміжки (3-4) і (3'-4') для вікон, хоча кількість вікон може бути іншою, наприклад, може бути одне вікно. Зазначені проміжки (3-4) і (3'-4') формують одночасно з плитами відливкою з монолітного бетону. У віконних проміжках і на базовій платі (1) встановлюють відповідні підйомні засоби (5-6) і (5'6'), які складаються з гідравлічних домкратів або пневматичних домкратів, або з будь-яких інших подібних пристроїв. Вікна мають анкерні елементи, якими у цьому втіленні винаходу є гофровані сталеві стрижні (77') з вигином у центральній частині, вкладені у бе 7 тон на стадії виготовлення плит зовнішніх стін (22'). Зігнута частина зазначених стрижнів (7-7') визначає місце з'єднання з підйомними засобами (56) і (5'-6'), а саме, з їх рухомими частинами (8) через з'єднувальний елемент (9), перпендикулярний до зазначеної рухомої частини. Підйомні засоби (5-5') і (6-6') з'єднують один з одним відповідними планками 31 для підтримання належного відносного їх розташування і закріплюють на плиті підлоги (1), використовуючи звичайні засоби, наприклад, гвинти і заклепки. Підйомні засоби (5-6) і (5-6') можуть повертатись відносно плати підлоги (1) на кульовому з'єднанні (10) у площині, перпендикулярній до плити підлоги (1) і до плит зовнішніх стінок (2-2'). За умови, що плити зовнішніх стін (2) з'єднані з стрижнем (7), у свою чергу приєднаним до рухомої частини (8) підйомного засобу, а підйомний засіб (5-6) залишається нерухомим відносно плити підлоги (1), коли зазначений підйомний засіб (5-6) починає працювати, рухомі елементи (8) пересуваються відносно фіксованих елементів, і внаслідок цього плита підлоги (1) і плита зовнішньої стіни (2) повертаються, тобто опускаються відносно осі, що збігається з однією з нижніх кромок на плиті підлоги (1). Цей спускаючий рух можна бачити на Фіг.5А5С. Стрижень (7) може повертатись відносно елемента (9), перетворюючи лінійний рух підйомного елемента (5-6) у рух опускання плити зовнішньої стіни (2). Процес підйому продовжується, доки плита зовнішньої стіни (2) не займе повністю вертикальне положення відносно плити підлоги (1). Обидві плити зовнішніх стін (2-2') піднімають однією операцією, і дві підняті стіни розташовуються паралельно. Допоміжний опорний елемент (11), який вводять через проміжки (3-3') або (4-4'), що відповідають протилежним вікнам кожної з плит зовнішніх стінок (2-2'), відвертає падіння зазначених плит зовнішніх стін (2-2') під дією власної ваги. Зазначений опорний елемент (11) утворений з щонайменше двох паралельних планок (30), з'єднаних одна з одною сукупністю перекладин, нахилених до них, з утворенням просторової структури. Засоби приєднання до вікон встановлені на вільних кінцях кожної з зазначених планок (30), з приєднанням кожної планки до одної з бічних поверхонь віконних проміжків. Зазначені засоби з'єднання мають два фіксатори (13-14), один з яких (14) розташований на внутрішній поверхні стінної плити, а інший (13) - на її зовнішній поверхні (Фіг.6), причому відповідні втулки (15) з різьбою (15), розташовані за зазначеними фіксаторами, можуть бути нагвинчені секції, передбачені у кожній з планок (30). У бажаному втіленні винаходу механізми, що звичайно використовуються для встановлення і підйому риштування, приварюють до кінців планок (30), залишаючи між ними проміжок, ширший за товщину плит, що утворюють зовнішні стіни (2-2'). В результаті структура (11) і її скріплення з плитами зовнішніх стін (2-2') забезпечують стабільність усього вузла і відвертають падіння зазначених плит під дією власної ваги. 92378 8 Подібний процес застосовують до плит, що відповідають іншим двом зовнішнім стінам (16-16') будинку, перпендикулярним до плит (2-2'), тобто розташованим горизонтально на плиті підлоги (1), і при роботі підйомних засобів (5-6) і (5'-6') можуть бути використані ті ж елементи для плит зовнішніх стін (2-2') або інші незалежні елементи і подібний опорний елемент (11), що дозволяє скласти чотири плити зовнішніх стін (2-2') і (16-16') будинку з подальшим їх з'єднанням одна з одною (Фіг.6). Плити чотирьох зовнішніх стінок (2-2') і (16-16') з'єднують перпендикулярно одну до одної гофрованими стрижневими штирами (17) з загнутими кінцями, заглибленими у плити у процесі виготовлення цих плит; такі штирі (17) відповідають кінцям підсилюючої підложки, яку укладають у плити під час їх відливання "in situ". Плити чотирьох зовнішніх стін (2-2') і (16-16') з'єднують відповідними металевими зміцнюючими планками (18-19) для кожної з кромок будинку. Зокрема, використовують дві металеві зміцнюючі планки у формі косинця, одна з яких (18) розташована на внутрішній поверхні зазначених плит, а друга (19) - на їх зовнішній поверхні, причому їх скріплюють одна з одною і з відповідною плитою перед подальшою заливкою бетону у проміжок між суміжними плитами, і, таким чином, забезпечується безпечне і довговічне з'єднання плит чотирьох зовнішніх стін (2-2') і (16-16'). Після підйому стін будинку залишається підняти дах, що здійснюється, як описано далі. Фіг.8 показує, як плиту даху (20) розташовують на плиті підлоги (1) у вільному місці, що залишили чотири плити зовнішніх стін (2-2') і (16-16') після їх з'єднання. Плита даху (20) має щонайменше чотири отвори (21), круглі у цьому випадку, для забезпечення проходження відповідного підйомних засобів (5-6) і (5'-6'). Кожний з отворів (21) має засоби зчеплення, які є подібними до тих, що були використані для плит зовнішніх стін, і складаються з зігнутих стрижнів (22), які заглиблюють у плиту даху (20) під час її відливки і які утворюють місця з'єднання з підйомними засобами (5-6) і (5'-6') таким чином, що, коли рухомі частини чотирьох підйомних засобів одночасно піднімаються, плита даху (20) піднімається, залишаючись паралельною до плити підлоги (1) до досягнення висоти, приблизно рівної висоті зовнішніх стін. У цьому випадку підйомні засоби (5-6) і (5'-6') закріплюють на плиті підлоги (1) таким чином, щоб виключити можливе повертання відносно зазначеної плити, використовуючи для цього втулку, закріплену на плиті підлоги (1) або подібний елемент, який не дозволяє повертатись нерухомим частинам підйомних засобів (5-6) і (5'-6'). Плита даху (20) має сукупність гакоподібних штирів (23), виготовлених з гофрованої сталі і заглиблених у плиту у процесі заливки з використанням змійнюючої підложки, причому зазначені штирі (23) згинають під час укладання плити даху (20) на плиту підлоги (1), внаслідок чого зазначена плита даху (20) і її відповідні штирі (23) потрапляють у проміжки між плитами зовнішніх стін. Після підйому плити даху (20) зазначені штирі (23) спрямля 9 ють, і вони виступають за верхню кромку плит зовнішніх стін (2-2') і (16-16'). На Фіг.9А показано, що верхня кромка плит зовнішніх стін (2-2') і (16-16') і плита даху (20) з'єднуються зазначеними штирями (23) і штирями (24) плит, що утворюють зазначені зовнішні стіни за допомогою відповідних металевих зміцнюючих планок, звичайно виготовлених як листи, одна з яких є (25) є колінчастою і розташована на внутрішній поверхні плити даху (20) і відповідних плит зовнішніх стін і кесону (26) або є зовнішньою відлитою частиною на зовнішній поверхні плит зовнішніх стін, де утворюється місце, куди можна заливати бетон для з'єднання зазначених плит. Фіг.4 містить варіант Фіг.3, в якому плита підлоги (1) має пази (27) для введення нижніх штирів плит зовнішніх стінок (2-2') після того, як вони були опущені і повністю встановлені. Вікна у їх верхній частині можуть мати закріплені на ній формовані елементи (Фіг.1) ступінчастої форми для створення більш естетичного архітектурного ансамблю, причому ці елементи можуть бути незалежними для кожного боку віконної рами або можуть утворювати єдине ціле і бути 92378 10 закріплені безпосередньо на рамі зазначеного вікна. Зазначений кесон (26), який використовують для з'єднання плити даху (20) з плитами зовнішніх стін (2-2') і (16-16'), може мати хвилясту форму або мати хвилеподібний ступінчастий профіль (фіг. 1) для імітації того, що звичайний дах виготовлено з плиток, і надання будинку більш естетичного вигляду. Фіг.2 схематично ілюструє приклад внутрішнього планування будинку, спорудженого з застосуванням системи згідно з винаходом. Зазначений будинок має прямокутну призматичну основу і декілька кімнат (40-46), а також сукупність опорних колон (35), передбачених у певних місцях будинку таким чином, що вони можуть витримувати вагу плити даху (20). Такі колони встановлюють безпосередньо перед нерухомими підйомними засобами (5-6) і (5'-6') і після того, як плита даху (20) повністю піднята і з'єднана з плитами зовнішніх стін (2-2') і (16-16'). Зазначені колони надійно закріплюють на плиті підлоги (1) і плиті даху (20) звичайними закріплювальними засобами. 11 92378 12 13 Комп’ютерна верстка А. Крижанівський 92378 Підписне 14 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
