Удосконалена система спорудження стін з опалубкою

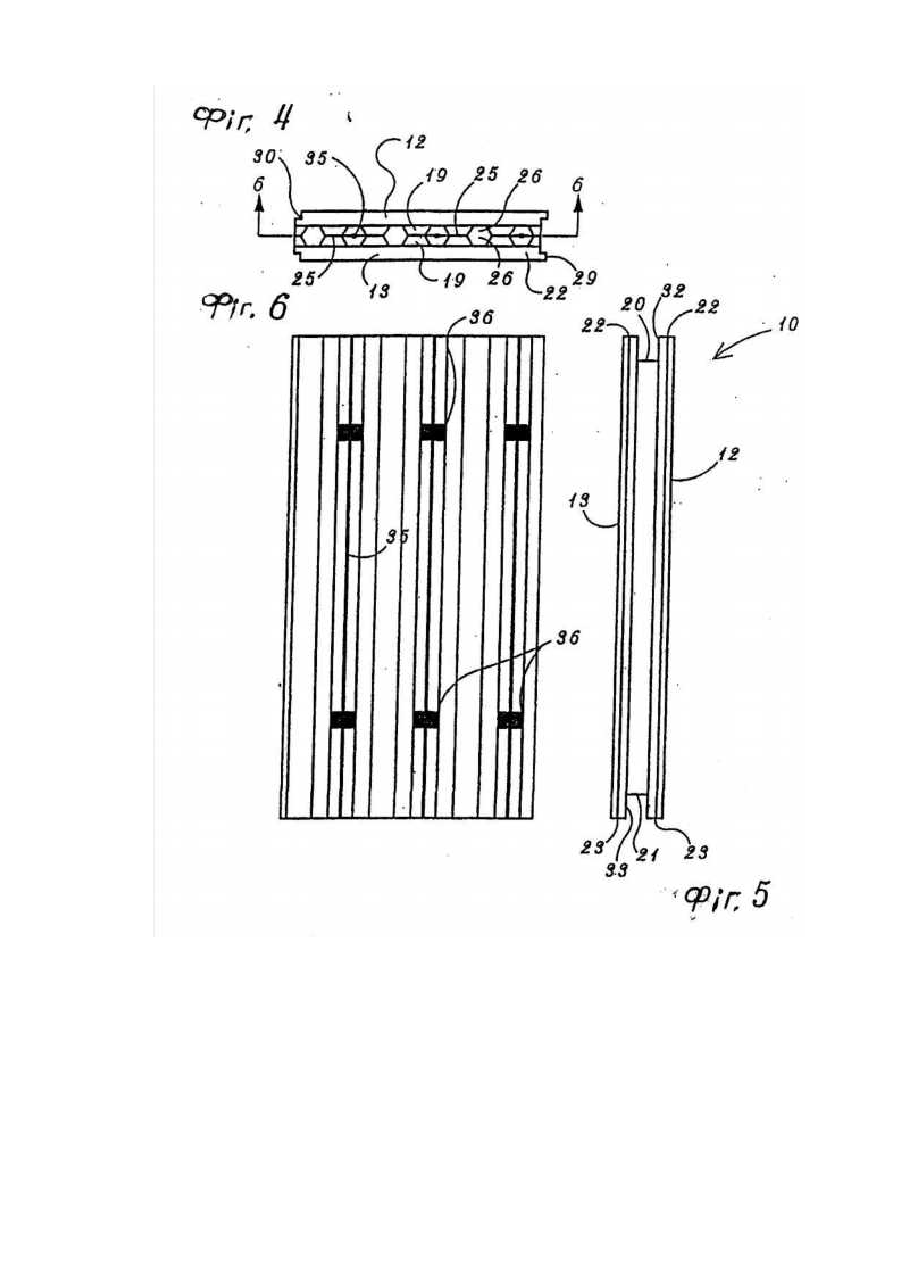

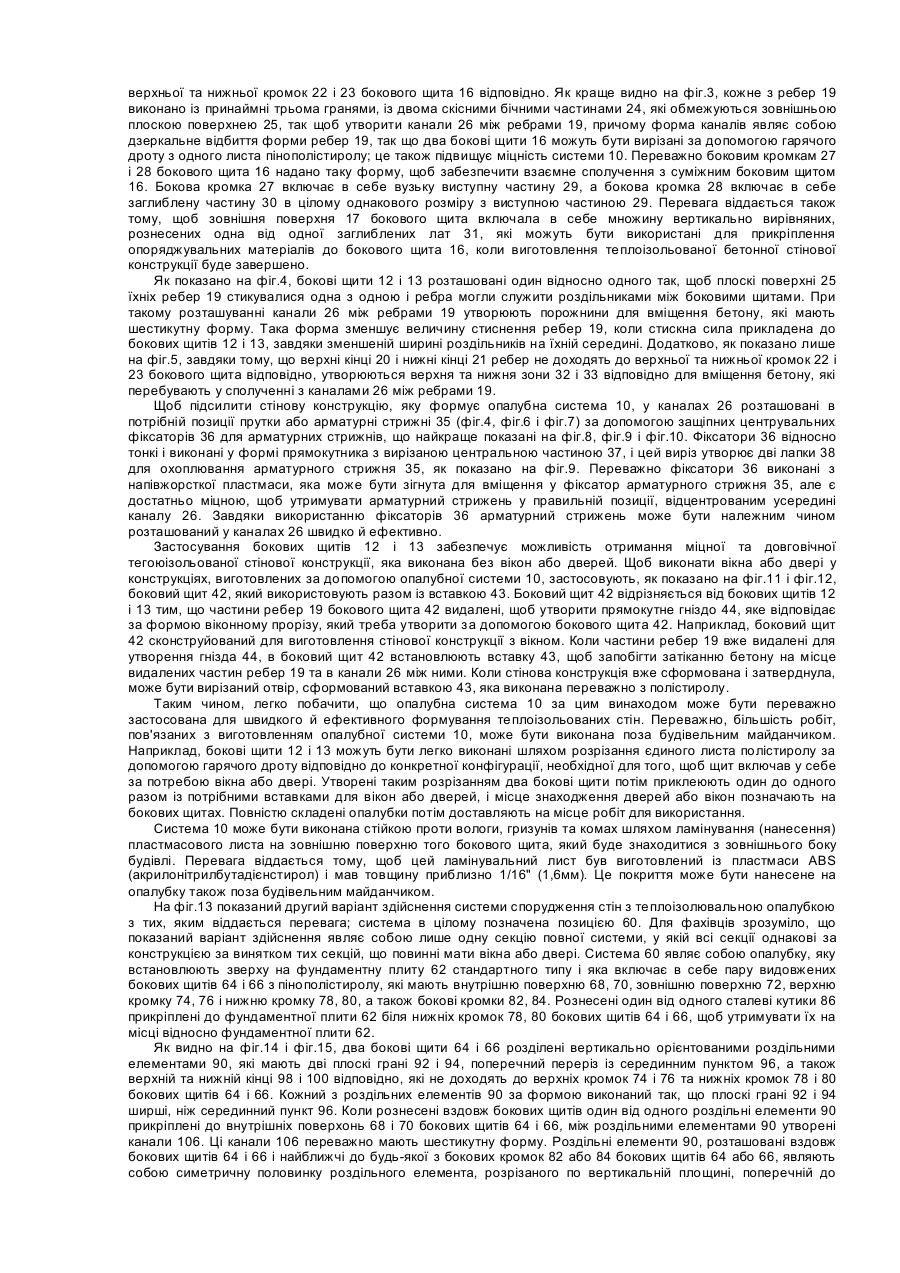

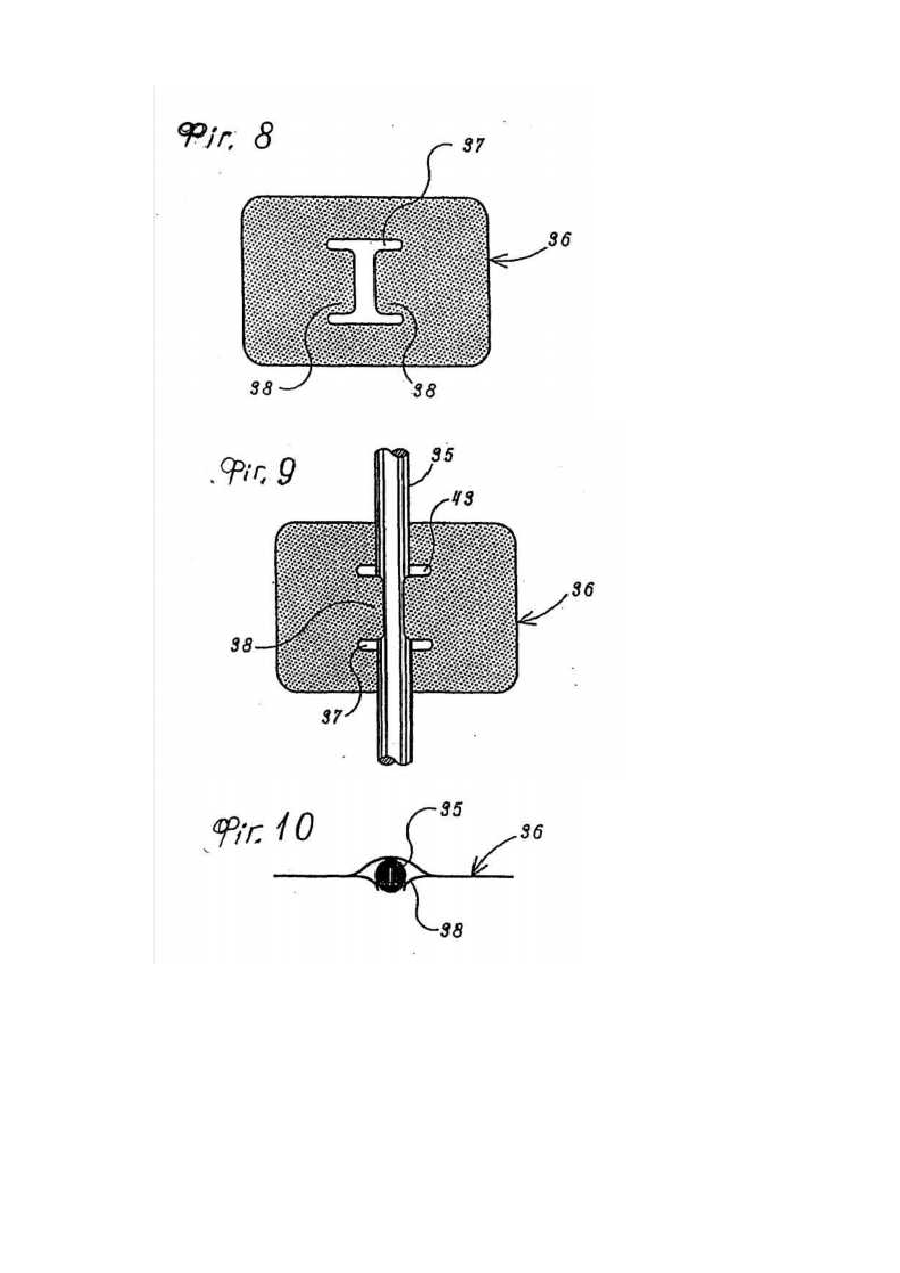

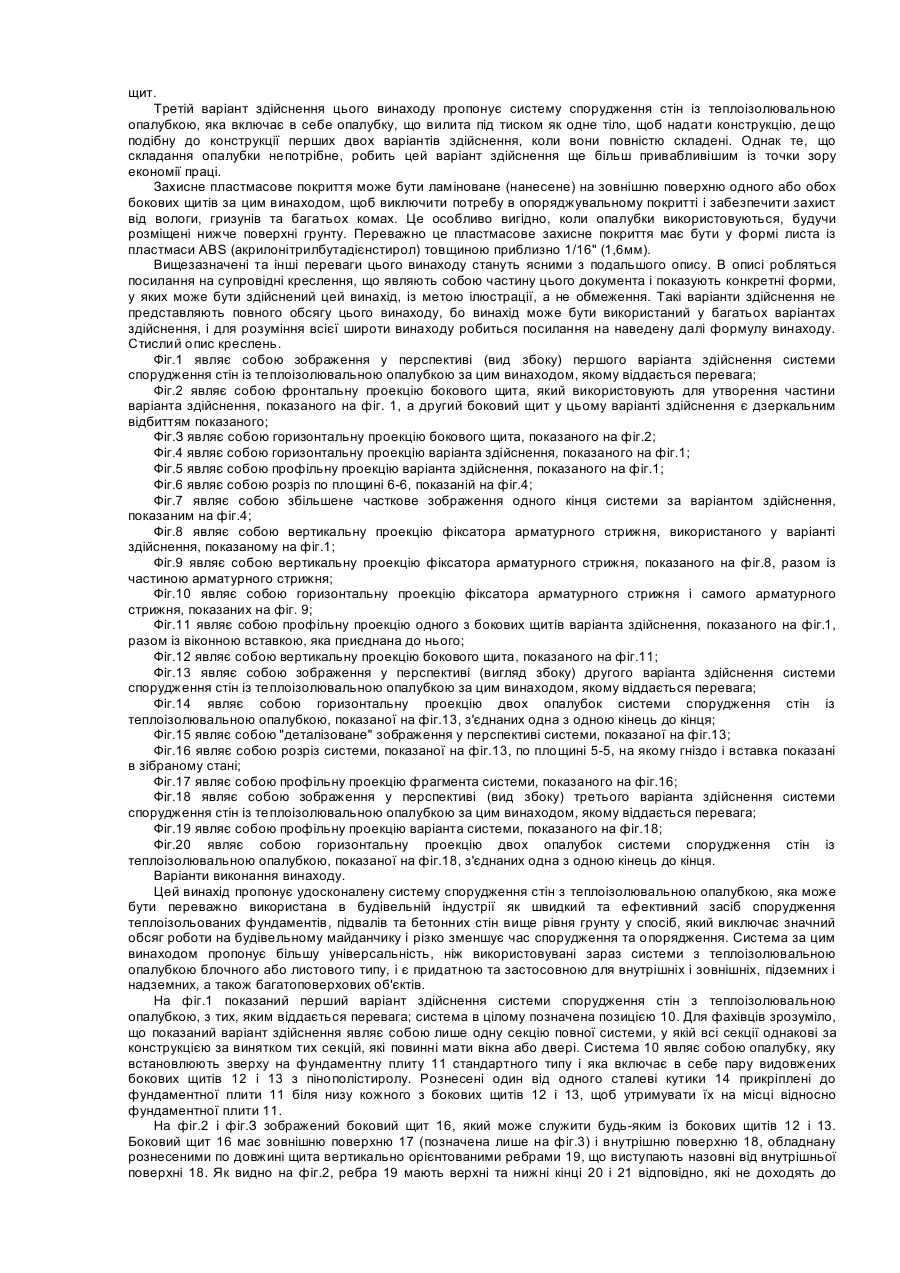

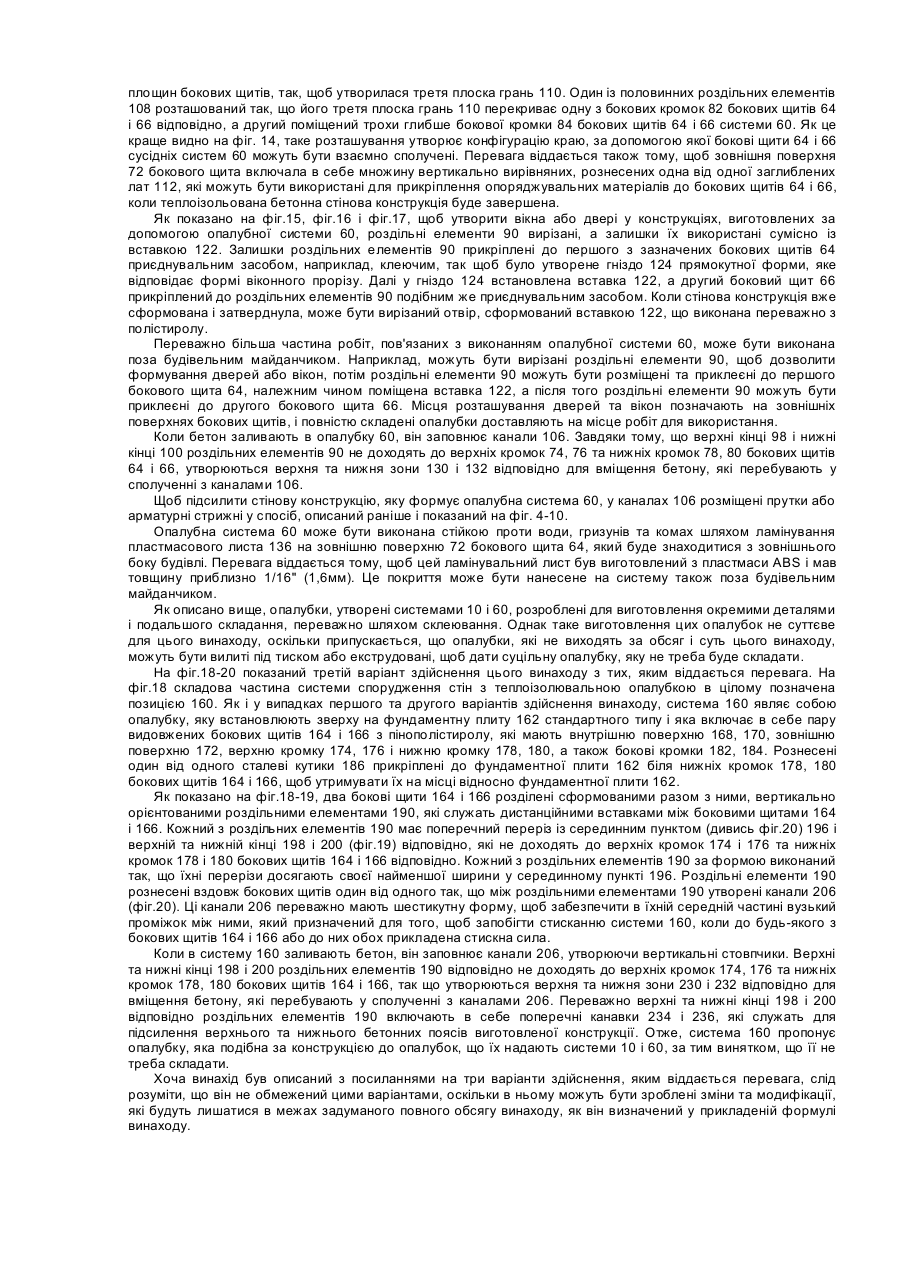

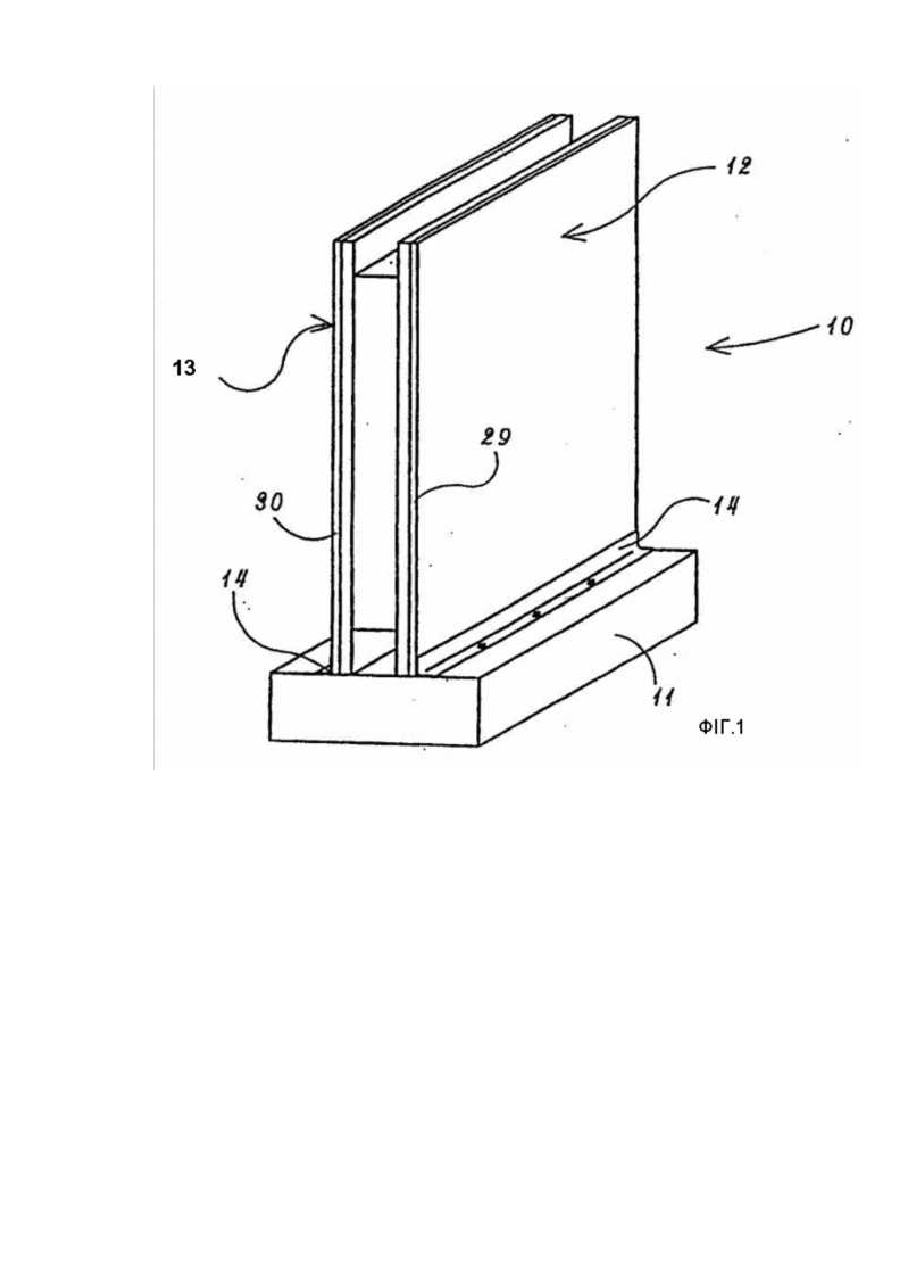

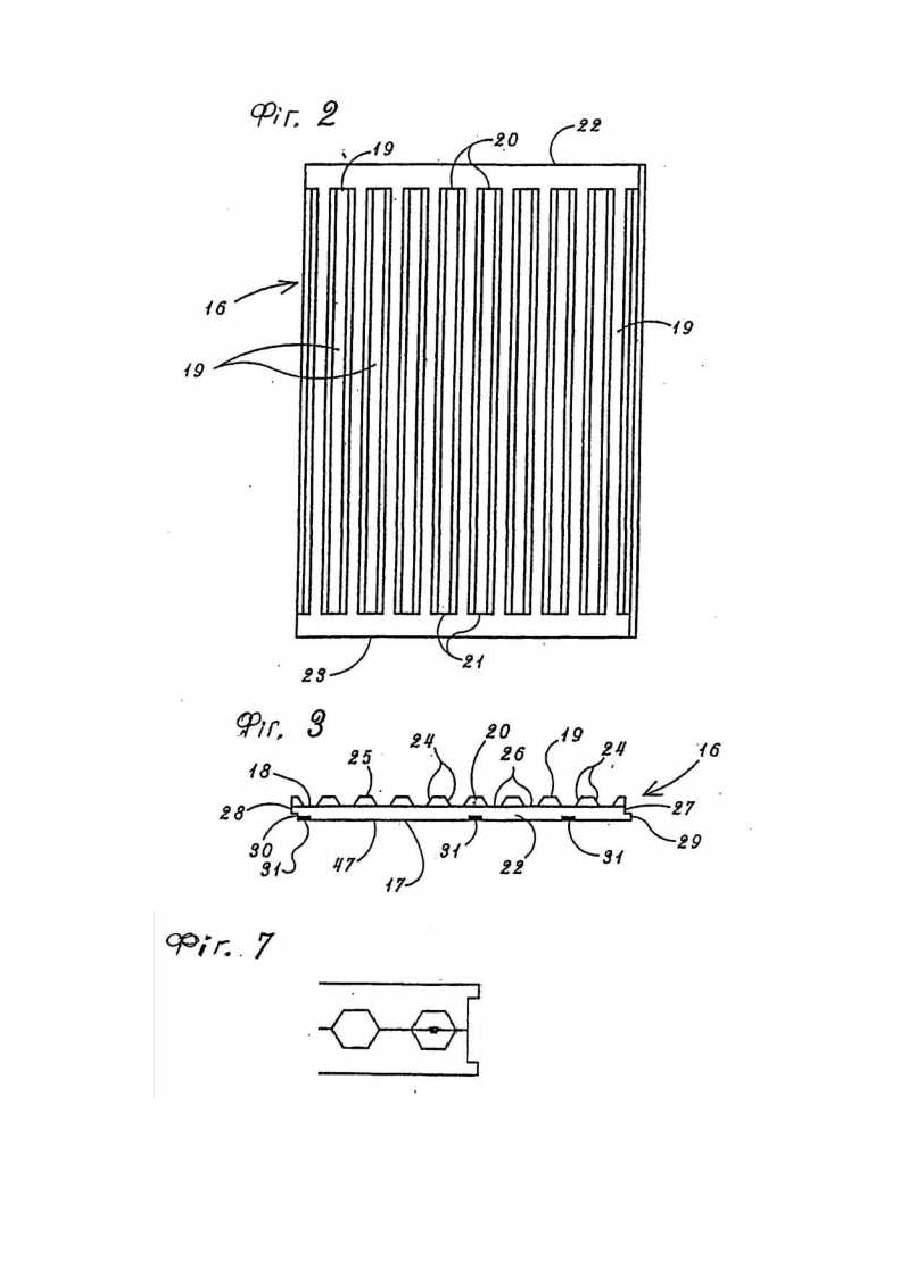

Цей документ є продовженням заявки № 09/609,189 від 30 червня 2000 p., яка є продовженням заявки № 09/389,607 від 3 вересня 1999 р. Галузь техніки, до якої відноситься винахід Цей винахід відноситься в цілому до системи спорудження стін із теплоізолювальною (незнімною) опалубкою, зокрема до опалубки, утвореної боковими щитами з пінополістиролу, між якими сформовані канали в які заливають бетон у формі розчину, завдяки чому вони стають частиною постійної стінової конструкції. Рівень техніки та характеристика аналогів. Використання систем спорудження стін із теплоізолювальною опалубкою було відоме на протязі кількох десятиріч як засіб виключення застосування металевих або дерев'яних опалубок для спорудження на будівельному майданчику бетонних стін для будівель. Хоча застосування металевих або дерев'яних опалубок є надійним засобом виготовлення стінових конструкцій, таке застосування має ті недоліки, що ці опалубки громіздкі й незручні у використанні і їх треба усувати після того, як бетон стане достатньо твердим для їх усунення, щоб вони не перетворилися кінець кінцем у частину стінової конструкції. Такі операції трудомісткі і, зокрема, призводять до істотного обсягу роботи на будівельному майданчику при встановленні опалубок для заливання бетону. Зараз конкуруючі системи спорудження будівель з теплоізолювальною опалубкою використовують пінополістироловий матеріал і розподіляються на дві основні категорії - системи блочного типу та системи листового типу. Системи блочного типу використовують множину будівельних блоків, сформованих із пінополістиролу, які укладають у потрібну конфігурацію з будівельних блоків для утворення бетонних стін. Системи блочного типу легкі у застосуванні, але потребують для свого складання істотного обсягу роботи на будівельному майданчику. Блоки звичайно мають внутрішні петлі або кронштейни, які призначені для підсилення з'єднань між ними. Одним із принципових недоліків систем блочного типу є те, що в них важко утворювати отвори для вікон та дверей, а це обмежує їх практичне застосування переважно системами для окремих стін або простих будівель, таких як гаражі. Один приклад системи блочного типу розкритий у патенті СІЛА № 5,465,542; вона відрізняється від звичайних систем блочного типу тим, що розкриті в патенті блоки переважно мають закладні приєднувальні стрічки для закріплення до них стінових покриттів. Системи листового типу використовують два формовані листи з пінополістиролу, по одному з кожного боку опалубки. Звичайно ці листи утримуються на відстані один від одного системою хомутів або кронштейнів, яка досить громіздка; її доводиться складати на місці робіт, а це трудомістка операція. Були винайдені різні способи ущільнення з'єднань між листовими системами, але всі вони також трудомісткі. Жодна з листових систем непридатна для легкого розташування вікон або дверей, що також викликає необхідність виконання робіт на місці будівництва. Іншим значним недоліком, які притаманні обом конкуруючим системам, є те, що без додаткових елементів жорсткості (зовнішня опалубка або підпори) вони не тримають бетон, щоб запобігти його прориванню через опалубку при заливці. Приклад системи листового типу розкритий у патенті США № 3,788,020 і включає в себе, в одному з варіантів здійснення, пару рознесених панелей, з'єднаних одна з одною вогнестійкими елементами, які працюють на розтягання. Хоча конкуруючі системи з теплоізолювальною опалубкою мають багато недоліків, вони набувають розповсюдження у будівельній індустрії завдяки тому, що надають конструкції будівлі властивості енергозбереження та комфорту. Застосування конкуруючих систем було прийняте завдяки самим лише їхнім якостям щодо енергозбереження. Крім того, будівельні правила вимагають забезпечити теплоізоляцію стінпідвалів та фундаментів. Внаслідок цього системи з теплоізолювальними опалубками знаходили все ширше визнання, зокрема, як системи для спорудження стін підвалів та фундаментів, незважаючи навіть на те, що вони не давали будь-якої економії з точки зору трудомісткості у порівнянні зі звичайними способами будування. Однак визнання їх серед крупних підрядчиків та проектантів ще досить обмежене. Цей винахід пропонує систему спорудження стін з теплоізолювальною опалубкою, яка значно зменшує потрібний обсяг робіт на будівельному майданчику і дозволяє легко виконувати вікна та двері. Стислий виклад суті винаходу. Перший варіант здійснення цього винаходу пропонує систему спорудження стін із теплоізолювальною опалубкою, що має рознесені один від одного видовжені бокові щити з пінополістиролу, кожен з яких має розташовані протилежно внутрішні поверхні, які сформовані з рознесеними одне від одного вздовж щита вертикально орієнтованими ребрами, які обмежуються по суті плоскими поверхнями, призначеними для стикування одна з одною, щоб служити стіновою опалубкою. Рознесені одне від одного ребра обмежують собою канали для вміщення залитого в них бетону. Перевага віддається тому, щоб полістиролові бокові щити були виконані шляхом розрізання єдиного листа пінополістиролу на дві в цілому однакові частини. Переважно верхні та нижні кромки ребер бокових щитів мають верхні та нижні кінці, які не доходять до кромок бокових щитів, щоб утворити між боковими щитами верхню та нижню зони для вміщення бетону, які перебувають у сполученні з каналами між ребрами. Щоб сформувати віконні та дверні прорізи, ребра бокових щитів мають розташовані протилежно розриви для вміщення дистанційних елементів, які вставляють між боковими щитами, і ці дистанційні елементи мають ту ж форму, що й бажані віконні або дверні прорізи. Другий варіант здійснення цього винаходу пропонує систему спорудження стін із теплоізолювальною опалубкою, яка має рознесені один від одного видовжені бокові щити з пінополістиролу з роздільними елементами, розташованими між боковими щитами. Кожний роздільний елемент має верхню і нижню поверхні та дві плоскі грані, одна з яких прикріплена до одного бокового щита, а інша - до другого бокового щита. Роздільні елементи рознесені один від одного вздовж щитів так, що між роздільними елементами утворені канали. Верхні та нижні поверхні роздільних елементів не доходять до верхньої та нижньої кромок бокових щитів, щоб утворити між боковими щитами верхню та нижню зони для вміщення бетону, які перебувають у сполученні з каналами між роздільними елементами. Щоб утворити віконні та дверні прорізи, роздільні елементи зрізані і прикріплені до першого бокового щита так, що утворюється гніздо, яке має ту ж форму, що й бажані віконні або дверні прорізи. У гніздо вставлено дистанційну вставку, а потім прикріплено другий боковий щит. Третій варіант здійснення цього винаходу пропонує систему спорудження стін із теплоізолювальною опалубкою, яка включає в себе опалубку, що вилита під тиском як одне тіло, щоб надати конструкцію, дещо подібну до конструкції перших двох варіантів здійснення, коли вони повністю складені. Однак те, що складання опалубки непотрібне, робить цей варіант здійснення ще більш привабливішим із точки зору економії праці. Захисне пластмасове покриття може бути ламіноване (нанесене) на зовнішню поверхню одного або обох бокових щитів за цим винаходом, щоб виключити потребу в опоряджувальному покритті і забезпечити захист від вологи, гризунів та багатьох комах. Це особливо вигідно, коли опалубки використовуються, будучи розміщені нижче поверхні грунту. Переважно це пластмасове захисне покриття має бути у формі листа із пластмаси ABS (акрилонітрилбутадієнстирол) товщиною приблизно 1/16" (1,6мм). Вищезазначені та інші переваги цього винаходу стануть ясними з подальшого опису. В описі робляться посилання на супровідні креслення, що являють собою частину цього документа і показують конкретні форми, у яких може бути здійснений цей винахід, із метою ілюстрації, а не обмеження. Такі варіанти здійснення не представляють повного обсягу цього винаходу, бо винахід може бути використаний у багатьох варіантах здійснення, і для розуміння всієї широти винаходу робиться посилання на наведену далі формулу винаходу. Стислий опис креслень. Фіг.1 являє собою зображення у перспективі (вид збоку) першого варіанта здійснення системи спорудження стін із теплоізолювальною опалубкою за цим винаходом, якому віддається перевага; Фіг.2 являє собою фронтальну проекцію бокового щита, який використовують для утворення частини варіанта здійснення, показаного на фіг. 1, а другий боковий щит у цьому варіанті здійснення є дзеркальним відбиттям показаного; Фіг.З являє собою горизонтальну проекцію бокового щита, показаного на фіг.2; Фіг.4 являє собою горизонтальну проекцію варіанта здійснення, показаного на фіг.1; Фіг.5 являє собою профільну проекцію варіанта здійснення, показаного на фіг.1; Фіг.6 являє собою розріз по площині 6-6, показаній на фіг.4; Фіг.7 являє собою збільшене часткове зображення одного кінця системи за варіантом здійснення, показаним на фіг.4; Фіг.8 являє собою вертикальну проекцію фіксатора арматурного стрижня, використаного у варіанті здійснення, показаному на фіг.1; Фіг.9 являє собою вертикальну проекцію фіксатора арматурного стрижня, показаного на фіг.8, разом із частиною арматурного стрижня; Фіг.10 являє собою горизонтальну проекцію фіксатора арматурного стрижня і самого арматурного стрижня, показаних на фіг. 9; Фіг.11 являє собою профільну проекцію одного з бокових щитів варіанта здійснення, показаного на фіг.1, разом із віконною вставкою, яка приєднана до нього; Фіг.12 являє собою вертикальну проекцію бокового щита, показаного на фіг.11; Фіг.13 являє собою зображення у перспективі (вигляд збоку) другого варіанта здійснення системи спорудження стін із теплоізолювальною опалубкою за цим винаходом, якому віддається перевага; Фіг.14 являє собою горизонтальну проекцію двох опалубок системи спорудження стін із теплоізолювальною опалубкою, показаної на фіг.13, з'єднаних одна з одною кінець до кінця; Фіг.15 являє собою "деталізоване" зображення у перспективі системи, показаної на фіг.13; Фіг.16 являє собою розріз системи, показаної на фіг.13, по площині 5-5, на якому гніздо і вставка показані в зібраному стані; Фіг.17 являє собою профільну проекцію фрагмента системи, показаного на фіг.16; Фіг.18 являє собою зображення у перспективі (вид збоку) третього варіанта здійснення системи спорудження стін із теплоізолювальною опалубкою за цим винаходом, якому віддається перевага; Фіг.19 являє собою профільну проекцію варіанта системи, показаного на фіг.18; Фіг.20 являє собою горизонтальну проекцію двох опалубок системи спорудження стін із теплоізолювальною опалубкою, показаної на фіг.18, з'єднаних одна з одною кінець до кінця. Варіанти виконання винаходу. Цей винахід пропонує удосконалену систему спорудження стін з теплоізолювальною опалубкою, яка може бути переважно використана в будівельній індустрії як швидкий та ефективний засіб спорудження теплоізольованих фундаментів, підвалів та бетонних стін вище рівня грунту у спосіб, який виключає значний обсяг роботи на будівельному майданчику і різко зменшує час спорудження та опорядження. Система за цим винаходом пропонує більшу універсальність, ніж використовувані зараз системи з теплоізолювальною опалубкою блочного або листового типу, і є придатною та застосовною для внутрішніх і зовнішніх, підземних і надземних, а також багатоповерхових об'єктів. На фіг.1 показаний перший варіант здійснення системи спорудження стін з теплоізолювальною опалубкою, з тих, яким віддається перевага; система в цілому позначена позицією 10. Для фахівців зрозуміло, що показаний варіант здійснення являє собою лише одну секцію повної системи, у якій всі секції однакові за конструкцією за винятком тих секцій, які повинні мати вікна або двері. Система 10 являє собою опалубку, яку встановлюють зверху на фундаментну плиту 11 стандартного типу і яка включає в себе пару видовжених бокових щитів 12 і 13 з пінополістиролу. Рознесені один від одного сталеві кутики 14 прикріплені до фундаментної плити 11 біля низу кожного з бокових щитів 12 і 13, щоб утримувати їх на місці відносно фундаментної плити 11. На фіг.2 і фіг.З зображений боковий щит 16, який може служити будь-яким із бокових щитів 12 і 13. Боковий щит 16 має зовнішню поверхню 17 (позначена лише на фіг.3) і внутрішню поверхню 18, обладнану рознесеними по довжині щита вертикально орієнтованими ребрами 19, що виступають назовні від внутрішньої поверхні 18. Як видно на фіг.2, ребра 19 мають верхні та нижні кінці 20 і 21 відповідно, які не доходять до верхньої та нижньої кромок 22 і 23 бокового щита 16 відповідно. Як краще видно на фіг.3, кожне з ребер 19 виконано із принаймні трьома гранями, із двома скісними бічними частинами 24, які обмежуються зовнішньою плоскою поверхнею 25, так щоб утворити канали 26 між ребрами 19, причому форма каналів являє собою дзеркальне відбиття форми ребер 19, так що два бокові щити 16 можуть бути вирізані за допомогою гарячого дроту з одного листа пінополістиролу; це також підвищує міцність системи 10. Переважно боковим кромкам 27 і 28 бокового щита 16 надано таку форму, щоб забезпечити взаємне сполучення з суміжним боковим щитом 16. Бокова кромка 27 включає в себе вузьку виступну частину 29, а бокова кромка 28 включає в себе заглиблену частину 30 в цілому однакового розміру з виступною частиною 29. Перевага віддається також тому, щоб зовнішня поверхня 17 бокового щита включала в себе множину вертикально вирівняних, рознесених одна від одної заглиблених лат 31, які можуть бути використані для прикріплення опоряджувальних матеріалів до бокового щита 16, коли виготовлення теплоізольованої бетонної стінової конструкції буде завершено. Як показано на фіг.4, бокові щити 12 і 13 розташовані один відносно одного так, щоб плоскі поверхні 25 їхніх ребер 19 стикувалися одна з одною і ребра могли служити роздільниками між боковими щитами. При такому розташуванні канали 26 між ребрами 19 утворюють порожнини для вміщення бетону, які мають шестикутну форму. Така форма зменшує величину стиснення ребер 19, коли стискна сила прикладена до бокових щитів 12 і 13, завдяки зменшеній ширині роздільників на їхній середині. Додатково, як показано лише на фіг.5, завдяки тому, що верхні кінці 20 і нижні кінці 21 ребер не доходять до верхньої та нижньої кромок 22 і 23 бокового щита відповідно, утворюються верхня та нижня зони 32 і 33 відповідно для вміщення бетону, які перебувають у сполученні з каналами 26 між ребрами 19. Щоб підсилити стінову конструкцію, яку формує опалубна система 10, у каналах 26 розташовані в потрібній позиції прутки або арматурні стрижні 35 (фіг.4, фіг.6 і фіг.7) за допомогою защіпних центрувальних фіксаторів 36 для арматурних стрижнів, що найкраще показані на фіг.8, фіг.9 і фіг.10. Фіксатори 36 відносно тонкі і виконані у формі прямокутника з вирізаною центральною частиною 37, і цей виріз утворює дві лапки 38 для охоплювання арматурного стрижня 35, як показано на фіг.9. Переважно фіксатори 36 виконані з напівжорсткої пластмаси, яка може бути зігнута для вміщення у фіксатор арматурного стрижня 35, але є достатньо міцною, щоб утримувати арматурний стрижень у правильній позиції, відцентрованим усередині каналу 26. Завдяки використанню фіксаторів 36 арматурний стрижень може бути належним чином розташований у каналах 26 швидко й ефективно. Застосування бокових щитів 12 і 13 забезпечує можливість отримання міцної та довговічної тегоюізольованої стінової конструкції, яка виконана без вікон або дверей. Щоб виконати вікна або двері у конструкціях, виготовлених за допомогою опалубної системи 10, застосовують, як показано на фіг.11 і фіг.12, боковий щит 42, який використовують разом із вставкою 43. Боковий щит 42 відрізняється від бокових щитів 12 і 13 тим, що частини ребер 19 бокового щита 42 видалені, щоб утворити прямокутне гніздо 44, яке відповідає за формою віконному прорізу, який треба утворити за допомогою бокового щита 42. Наприклад, боковий щит 42 сконструйований для виготовлення стінової конструкції з вікном. Коли частини ребер 19 вже видалені для утворення гнізда 44, в боковий щит 42 встановлюють вставку 43, щоб запобігти затіканню бетону на місце видалених частин ребер 19 та в канали 26 між ними. Коли стінова конструкція вже сформована і затверднула, може бути вирізаний отвір, сформований вставкою 43, яка виконана переважно з полістиролу. Таким чином, легко побачити, що опалубна система 10 за цим винаходом може бути переважно застосована для швидкого й ефективного формування теплоізольованих стін. Переважно, більшість робіт, пов'язаних з виготовленням опалубної системи 10, може бути виконана поза будівельним майданчиком. Наприклад, бокові щити 12 і 13 можуть бути легко виконані шляхом розрізання єдиного листа полістиролу за допомогою гарячого дроту відповідно до конкретної конфігурації, необхідної для того, щоб щит включав у себе за потребою вікна або двері. Утворені таким розрізанням два бокові щити потім приклеюють один до одного разом із потрібними вставками для вікон або дверей, і місце знаходження дверей або вікон позначають на бокових щитах. Повністю складені опалубки потім доставляють на місце робіт для використання. Система 10 може бути виконана стійкою проти вологи, гризунів та комах шляхом ламінування (нанесення) пластмасового листа на зовнішню поверхню того бокового щита, який буде знаходитися з зовнішнього боку будівлі. Перевага віддається тому, щоб цей ламінувальний лист був виготовлений із пластмаси ABS (акрилонітрилбутадієнстирол) і мав товщину приблизно 1/16" (1,6мм). Це покриття може бути нанесене на опалубку також поза будівельним майданчиком. На фіг.13 показаний другий варіант здійснення системи спорудження стін з теплоізолювальною опалубкою з тих, яким віддається перевага; система в цілому позначена позицією 60. Для фахівців зрозуміло, що показаний варіант здійснення являє собою лише одну секцію повної системи, у якій всі секції однакові за конструкцією за винятком тих секцій, що повинні мати вікна або двері. Система 60 являє собою опалубку, яку встановлюють зверху на фундаментну плиту 62 стандартного типу і яка включає в себе пару видовжених бокових щитів 64 і 66 з пінополістиролу, які мають внутрішню поверхню 68, 70, зовнішню поверхню 72, верхню кромку 74, 76 і нижню кромку 78, 80, а також бокові кромки 82, 84. Рознесені один від одного сталеві кутики 86 прикріплені до фундаментної плити 62 біля нижніх кромок 78, 80 бокових щитів 64 і 66, щоб утримувати їх на місці відносно фундаментної плити 62. Як видно на фіг.14 і фіг.15, два бокові щити 64 і 66 розділені вертикально орієнтованими роздільними елементами 90, які мають дві плоскі грані 92 і 94, поперечний переріз із серединним пунктом 96, а також верхній та нижній кінці 98 і 100 відповідно, які не доходять до верхніх кромок 74 і 76 та нижніх кромок 78 і 80 бокових щитів 64 і 66. Кожний з роздільних елементів 90 за формою виконаний так, що плоскі грані 92 і 94 ширші, ніж серединний пункт 96. Коли рознесені вздовж бокових щитів один від одного роздільні елементи 90 прикріплені до внутрішніх поверхонь 68 і 70 бокових щитів 64 і 66, між роздільними елементами 90 утворені канали 106. Ці канали 106 переважно мають шестикутну форму. Роздільні елементи 90, розташовані вздовж бокових щитів 64 і 66 і найближчі до будь-якої з бокових кромок 82 або 84 бокових щитів 64 або 66, являють собою симетричну половинку роздільного елемента, розрізаного по вертикальній площині, поперечній до площин бокових щитів, так, щоб утворилася третя плоска грань 110. Один із половинних роздільних елементів 108 розташований так, що його третя плоска грань 110 перекриває одну з бокових кромок 82 бокових щитів 64 і 66 відповідно, а другий поміщений трохи глибше бокової кромки 84 бокових щитів 64 і 66 системи 60. Як це краще видно на фіг. 14, таке розташування утворює конфігурацію краю, за допомогою якої бокові щити 64 і 66 сусідніх систем 60 можуть бути взаємно сполучені. Перевага віддається також тому, щоб зовнішня поверхня 72 бокового щита включала в себе множину вертикально вирівняних, рознесених одна від одної заглиблених лат 112, які можуть бути використані для прикріплення опоряджувальних матеріалів до бокових щитів 64 і 66, коли теплоізольована бетонна стінова конструкція буде завершена. Як показано на фіг.15, фіг.16 і фіг.17, щоб утворити вікна або двері у конструкціях, виготовлених за допомогою опалубної системи 60, роздільні елементи 90 вирізані, а залишки їх використані сумісно із вставкою 122. Залишки роздільних елементів 90 прикріплені до першого з зазначених бокових щитів 64 приєднувальним засобом, наприклад, клеючим, так щоб було утворене гніздо 124 прямокутної форми, яке відповідає формі віконного прорізу. Далі у гніздо 124 встановлена вставка 122, а другий боковий щит 66 прикріплений до роздільних елементів 90 подібним же приєднувальним засобом. Коли стінова конструкція вже сформована і затверднула, може бути вирізаний отвір, сформований вставкою 122, що виконана переважно з полістиролу. Переважно більша частина робіт, пов'язаних з виконанням опалубної системи 60, може бути виконана поза будівельним майданчиком. Наприклад, можуть бути вирізані роздільні елементи 90, щоб дозволити формування дверей або вікон, потім роздільні елементи 90 можуть бути розміщені та приклеєні до першого бокового щита 64, належним чином поміщена вставка 122, а після того роздільні елементи 90 можуть бути приклеєні до другого бокового щита 66. Місця розташування дверей та вікон позначають на зовнішніх поверхнях бокових щитів, і повністю складені опалубки доставляють на місце робіт для використання. Коли бетон заливають в опалубку 60, він заповнює канали 106. Завдяки тому, що верхні кінці 98 і нижні кінці 100 роздільних елементів 90 не доходять до верхніх кромок 74, 76 та нижніх кромок 78, 80 бокових щитів 64 і 66, утворюються верхня та нижня зони 130 і 132 відповідно для вміщення бетону, які перебувають у сполученні з каналами 106. Щоб підсилити стінову конструкцію, яку формує опалубна система 60, у каналах 106 розміщені прутки або арматурні стрижні у спосіб, описаний раніше і показаний на фіг. 4-10. Опалубна система 60 може бути виконана стійкою проти води, гризунів та комах шляхом ламінування пластмасового листа 136 на зовнішню поверхню 72 бокового щита 64, який буде знаходитися з зовнішнього боку будівлі. Перевага віддається тому, щоб цей ламінувальний лист був виготовлений з пластмаси ABS і мав товщину приблизно 1/16" (1,6мм). Це покриття може бути нанесене на систему також поза будівельним майданчиком. Як описано вище, опалубки, утворені системами 10 і 60, розроблені для виготовлення окремими деталями і подальшого складання, переважно шляхом склеювання. Однак таке виготовлення цих опалубок не суттєве для цього винаходу, оскільки припускається, що опалубки, які не виходять за обсяг і суть цього винаходу, можуть бути вилиті під тиском або екструдовані, щоб дати суцільну опалубку, яку не треба буде складати. На фіг.18-20 показаний третій варіант здійснення цього винаходу з тих, яким віддається перевага. На фіг.18 складова частина системи спорудження стін з теплоізолювальною опалубкою в цілому позначена позицією 160. Як і у випадках першого та другого варіантів здійснення винаходу, система 160 являє собою опалубку, яку встановлюють зверху на фундаментну плиту 162 стандартного типу і яка включає в себе пару видовжених бокових щитів 164 і 166 з пінополістиролу, які мають внутрішню поверхню 168, 170, зовнішню поверхню 172, верхню кромку 174, 176 і нижню кромку 178, 180, а також бокові кромки 182, 184. Рознесені один від одного сталеві кутики 186 прикріплені до фундаментної плити 162 біля нижніх кромок 178, 180 бокових щитів 164 і 166, щоб утримувати їх на місці відносно фундаментної плити 162. Як показано на фіг.18-19, два бокові щити 164 і 166 розділені сформованими разом з ними, вертикально орієнтованими роздільними елементами 190, які служать дистанційними вставками між боковими щитами 164 і 166. Кожний з роздільних елементів 190 має поперечний переріз із серединним пунктом (дивись фіг.20) 196 і верхній та нижній кінці 198 і 200 (фіг.19) відповідно, які не доходять до верхніх кромок 174 і 176 та нижніх кромок 178 і 180 бокових щитів 164 і 166 відповідно. Кожний з роздільних елементів 190 за формою виконаний так, що їхні перерізи досягають своєї найменшої ширини у серединному пункті 196. Роздільні елементи 190 рознесені вздовж бокових щитів один від одного так, що між роздільними елементами 190 утворені канали 206 (фіг.20). Ці канали 206 переважно мають шестикутну форму, щоб забезпечити в їхній середній частині вузький проміжок між ними, який призначений для того, щоб запобігти стисканню системи 160, коли до будь-якого з бокових щитів 164 і 166 або до них обох прикладена стискна сила. Коли в систему 160 заливають бетон, він заповнює канали 206, утворюючи вертикальні стовпчики. Верхні та нижні кінці 198 і 200 роздільних елементів 190 відповідно не доходять до верхніх кромок 174, 176 та нижніх кромок 178, 180 бокових щитів 164 і 166, так що утворюються верхня та нижня зони 230 і 232 відповідно для вміщення бетону, які перебувають у сполученні з каналами 206. Переважно верхні та нижні кінці 198 і 200 відповідно роздільних елементів 190 включають в себе поперечні канавки 234 і 236, які служать для підсилення верхнього та нижнього бетонних поясів виготовленої конструкції. Отже, система 160 пропонує опалубку, яка подібна за конструкцією до опалубок, що їх надають системи 10 і 60, за тим винятком, що її не треба складати. Хоча винахід був описаний з посиланнями на три варіанти здійснення, яким віддається перевага, слід розуміти, що він не обмежений цими варіантами, оскільки в ньому можуть бути зроблені зміни та модифікації, які будуть лишатися в межах задуманого повного обсягу винаходу, як він визначений у прикладеній формулі винаходу.
