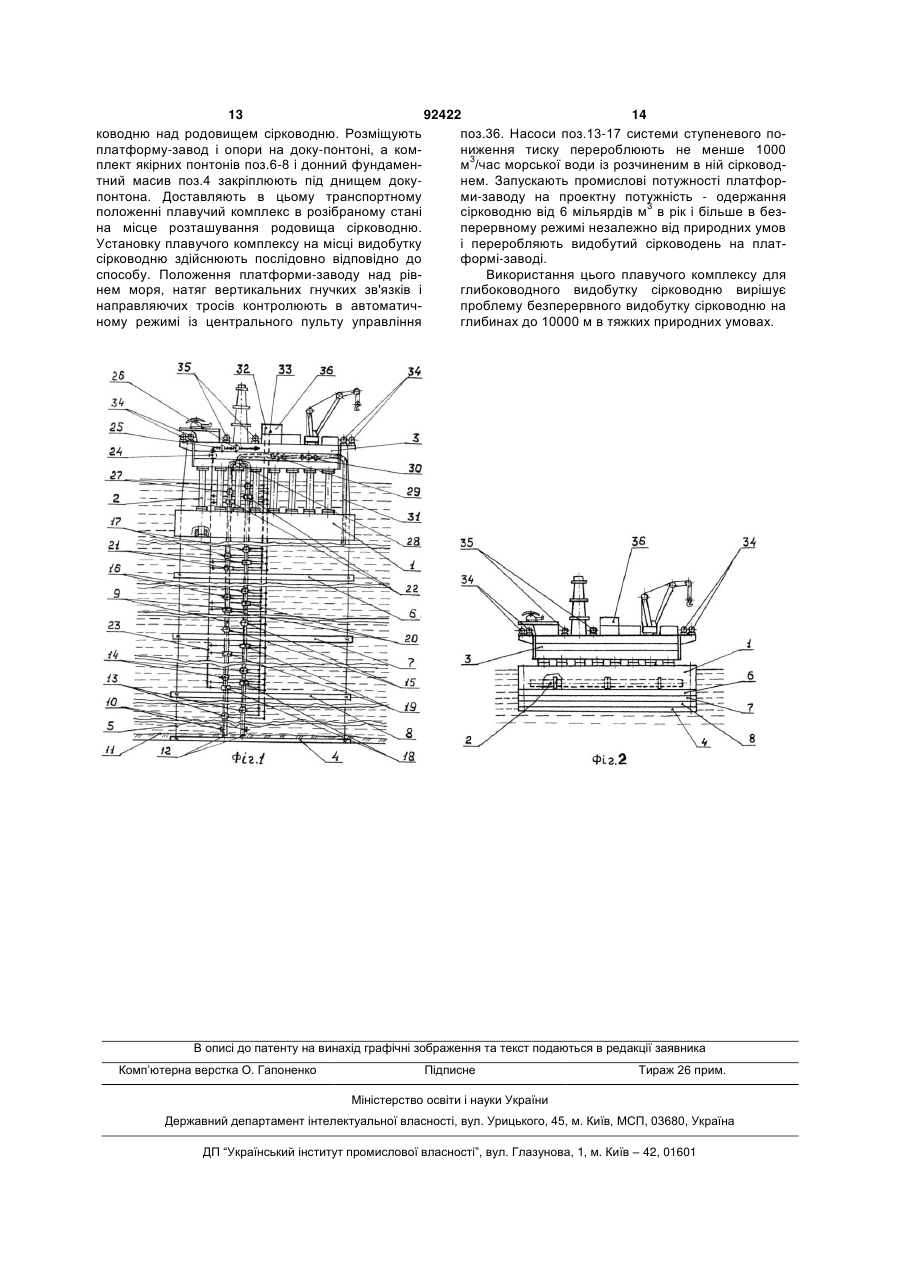

Плавучий комплекс для глибоководного видобутку сірководню із морської води і спосіб запуску плавучого комплексу

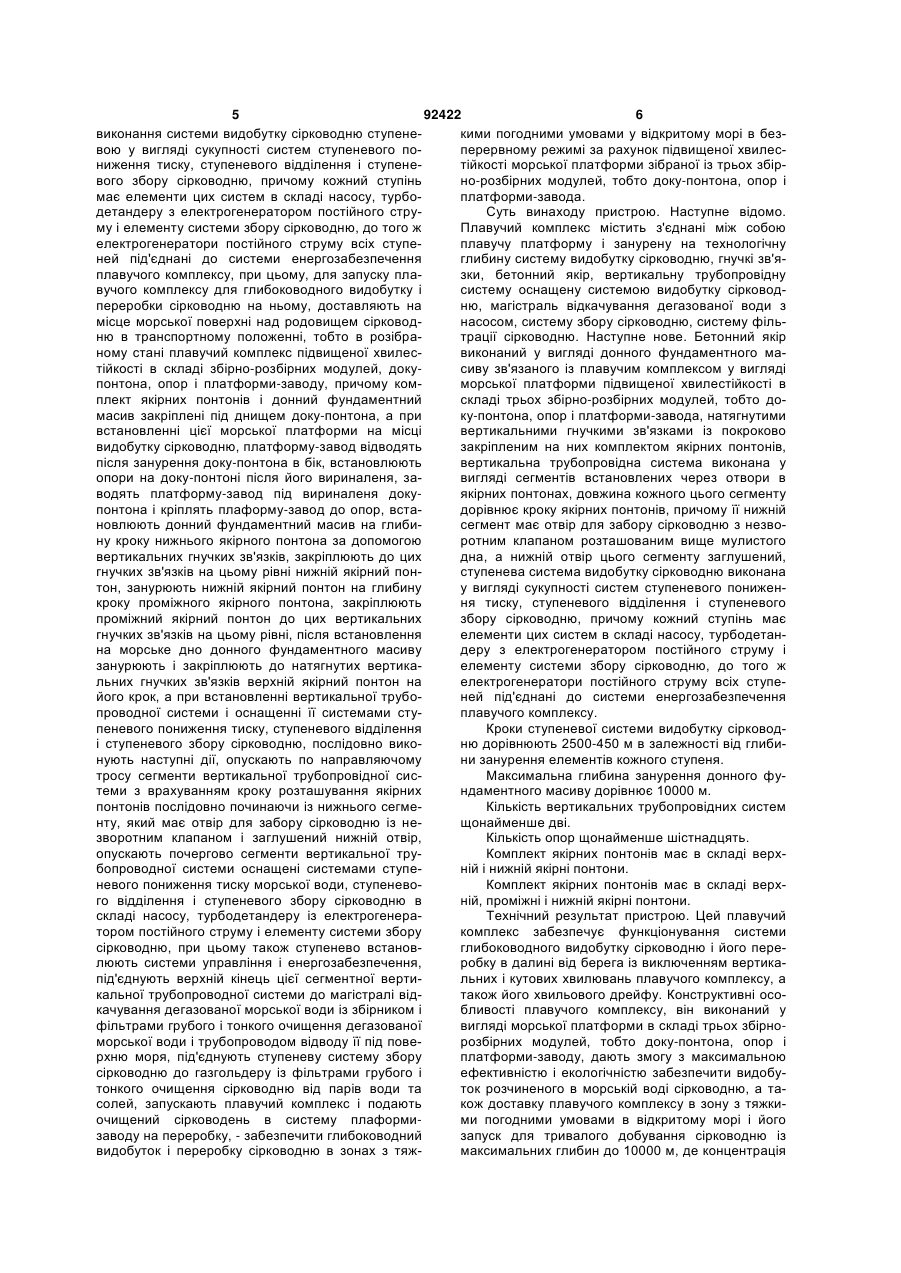

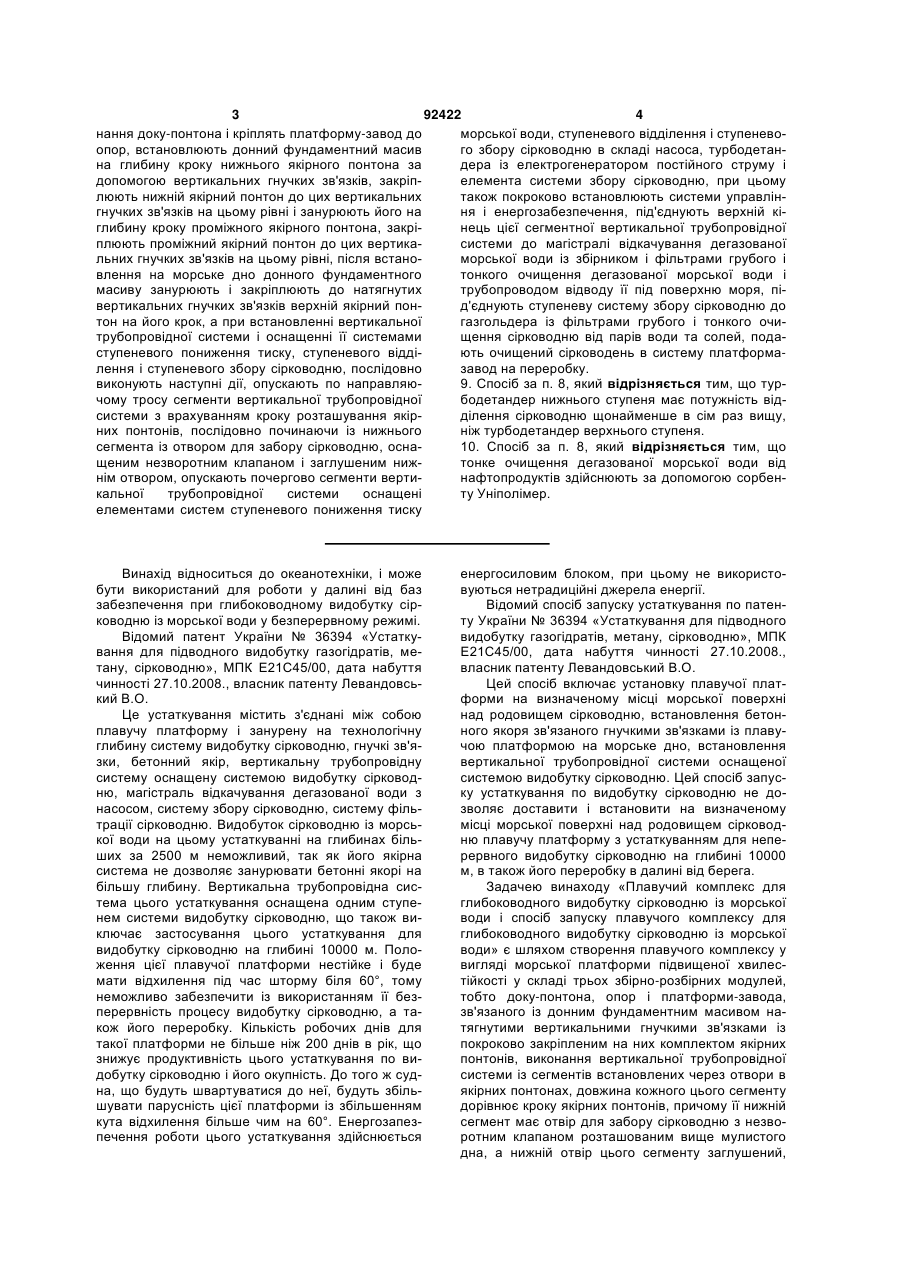

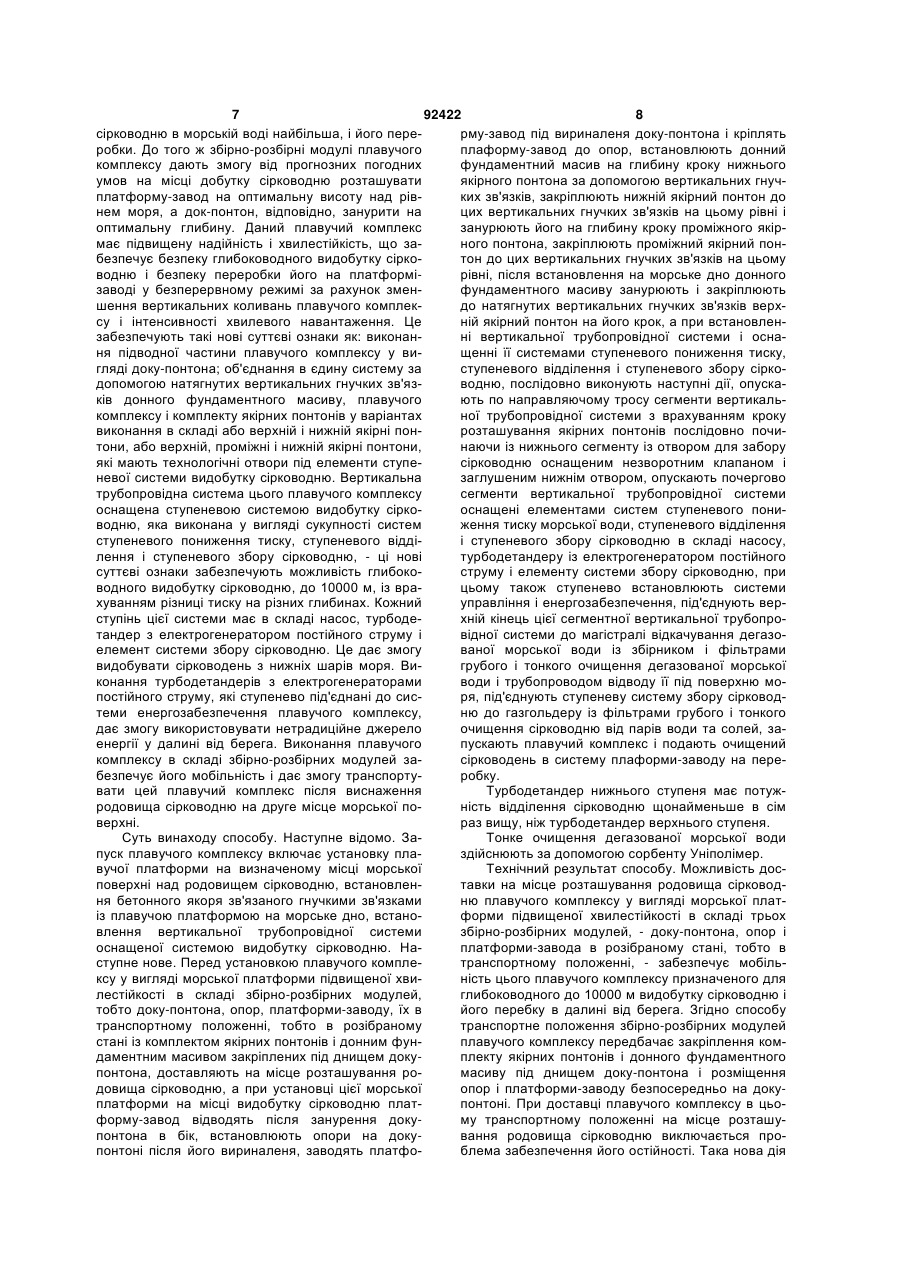

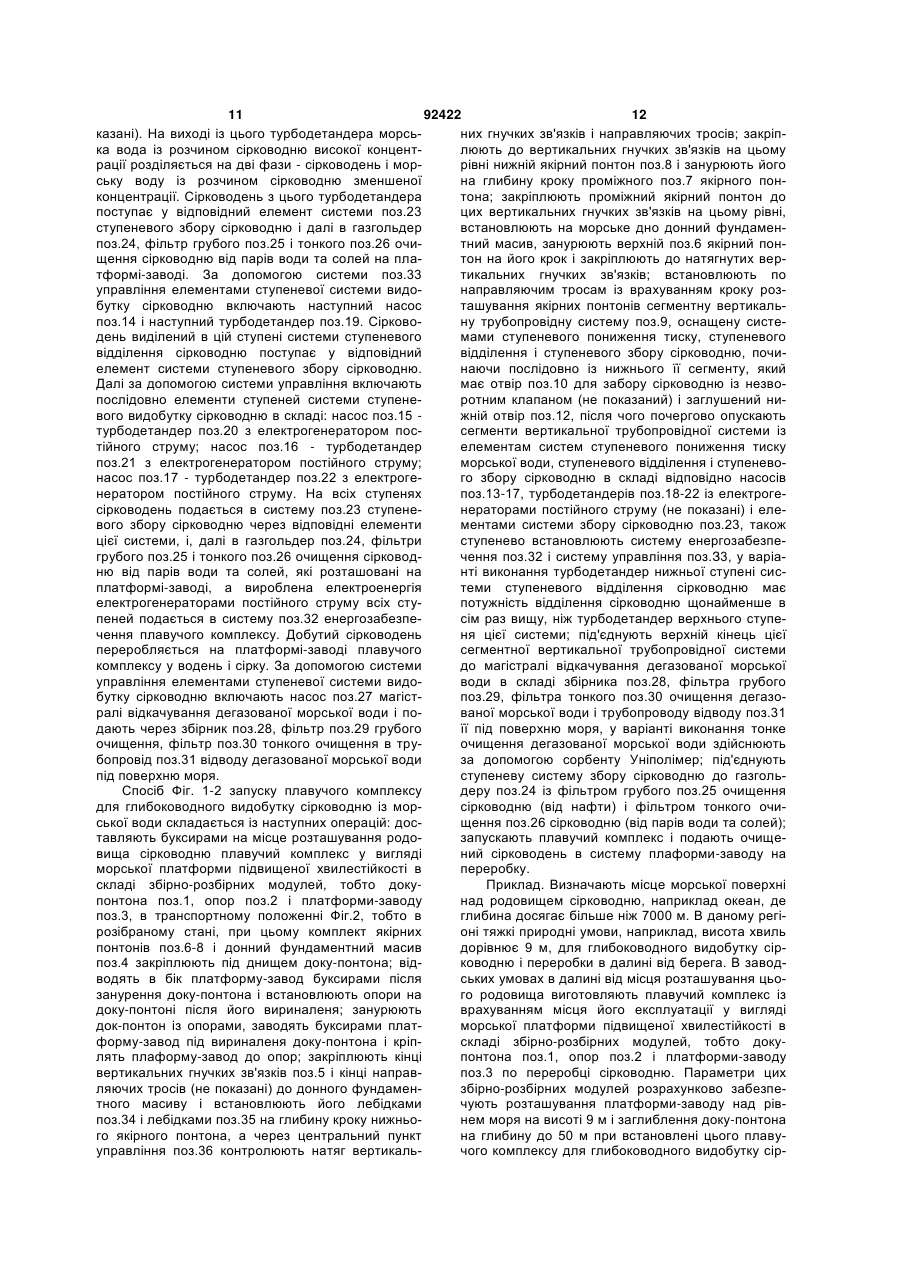

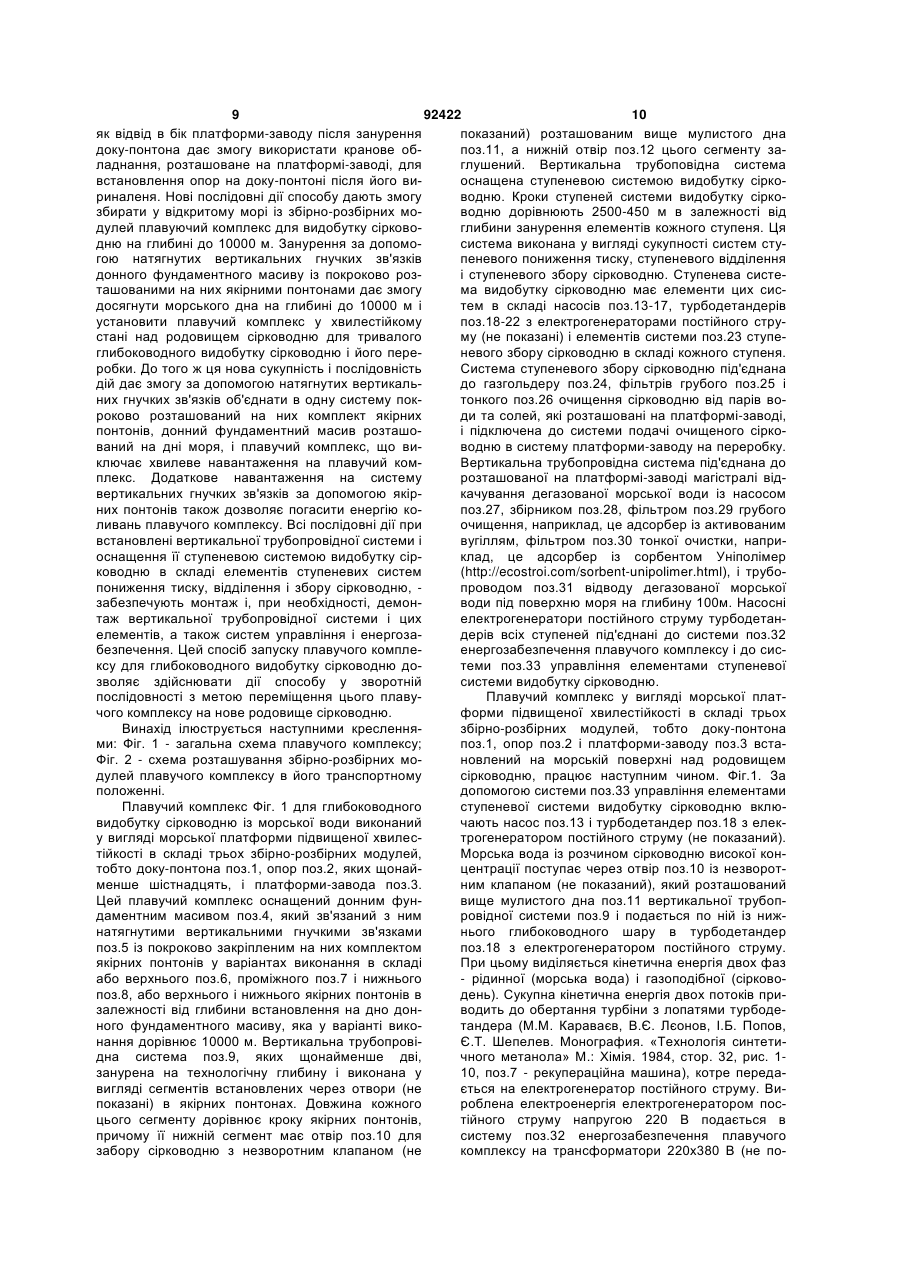

1. Плавучий комплекс для глибоководного видобутку сірководню із морської води, що містить з'єднані між собою плавучу платформу і занурену на технологічну глибину систему видобутку сірководню, гнучкі зв'язки, бетонний якір, вертикальну трубопровідну систему, оснащену системою видобутку сірководню, магістраль відкачування дегазованої води з насосом, систему збору сірководню, систему фільтрації сірководню, який відрізняється тим, що бетонний якір виконаний у вигляді донного фундаментного масиву, зв'язаного із плавучим комплексом у вигляді морської платформи підвищеної хвилестійкості в складі трьох збірнорозбірних модулів, тобто доку-понтона, опор і платформи-заводу, натягнутими вертикальними гнучкими зв'язками із покроково закріпленим на них комплектом якірних понтонів, вертикальна трубопровідна система виконана у вигляді сегментів, встановлених через отвори в якірних понтонах, довжина кожного цього сегмента дорівнює кроку якірних понтонів, причому її нижній сегмент має отвір для забору сірководню з незворотним клапаном, розташованим вище мулистого дна, а нижній отвір цього сегмента заглушений, ступенева система видобутку сірководню виконана у вигляді сукупності систем ступеневого пониження тиску, ступеневого відділення і ступеневого збору сірководню, причому кожний ступінь має елементи цих систем в складі насоса, турбодетандера з елект 2 (19) 1 3 92422 4 нання доку-понтона і кріплять платформу-завод до морської води, ступеневого відділення і ступеневоопор, встановлюють донний фундаментний масив го збору сірководню в складі насоса, турбодетанна глибину кроку нижнього якірного понтона за дера із електрогенератором постійного струму і допомогою вертикальних гнучких зв'язків, закріпелемента системи збору сірководню, при цьому люють нижній якірний понтон до цих вертикальних також покроково встановлюють системи управлінгнучких зв'язків на цьому рівні і занурюють його на ня і енергозабезпечення, під'єднують верхній кіглибину кроку проміжного якірного понтона, закрінець цієї сегментної вертикальної трубопровідної плюють проміжний якірний понтон до цих вертикасистеми до магістралі відкачування дегазованої льних гнучких зв'язків на цьому рівні, після встаноморської води із збірником і фільтрами грубого і влення на морське дно донного фундаментного тонкого очищення дегазованої морської води і масиву занурюють і закріплюють до натягнутих трубопроводом відводу її під поверхню моря, півертикальних гнучких зв'язків верхній якірний понд'єднують ступеневу систему збору сірководню до тон на його крок, а при встановленні вертикальної газгольдера із фільтрами грубого і тонкого очитрубопровідної системи і оснащенні її системами щення сірководню від парів води та солей, подаступеневого пониження тиску, ступеневого віддіють очищений сірководень в систему платформалення і ступеневого збору сірководню, послідовно завод на переробку. 9. Спосіб за п. 8, який відрізняється тим, що турвиконують наступні дії, опускають по направляючому тросу сегменти вертикальної трубопровідної бодетандер нижнього ступеня має потужність відсистеми з врахуванням кроку розташування якірділення сірководню щонайменше в сім раз вищу, них понтонів, послідовно починаючи із нижнього ніж турбодетандер верхнього ступеня. 10. Спосіб за п. 8, який відрізняється тим, що сегмента із отвором для забору сірководню, оснащеним незворотним клапаном і заглушеним нижтонке очищення дегазованої морської води від нім отвором, опускають почергово сегменти вертинафтопродуктів здійснюють за допомогою сорбенкальної трубопровідної системи оснащені ту Уніполімер. елементами систем ступеневого пониження тиску Винахід відноситься до океанотехніки, і може бути використаний для роботи у далині від баз забезпечення при глибоководному видобутку сірководню із морської води у безперервному режимі. Відомий патент України № 36394 «Устаткування для підводного видобутку газогідратів, метану, сірководню», МПК Ε21С45/00, дата набуття чинності 27.10.2008., власник патенту Левандовський В.О. Це устаткування містить з'єднані між собою плавучу платформу і занурену на технологічну глибину систему видобутку сірководню, гнучкі зв'язки, бетонний якір, вертикальну трубопровідну систему оснащену системою видобутку сірководню, магістраль відкачування дегазованої води з насосом, систему збору сірководню, систему фільтрації сірководню. Видобуток сірководню із морської води на цьому устаткуванні на глибинах більших за 2500 м неможливий, так як його якірна система не дозволяє занурювати бетонні якорі на більшу глибину. Вертикальна трубопровідна система цього устаткування оснащена одним ступенем системи видобутку сірководню, що також виключає застосування цього устаткування для видобутку сірководню на глибині 10000 м. Положення цієї плавучої платформи нестійке і буде мати відхилення під час шторму біля 60°, тому неможливо забезпечити із використанням її безперервність процесу видобутку сірководню, а також його переробку. Кількість робочих днів для такої платформи не більше ніж 200 днів в рік, що знижує продуктивність цього устаткування по видобутку сірководню і його окупність. До того ж судна, що будуть швартуватися до неї, будуть збільшувати парусність цієї платформи із збільшенням кута відхилення більше чим на 60°. Енергозапезпечення роботи цього устаткування здійснюється енергосиловим блоком, при цьому не використовуються нетрадиційні джерела енергії. Відомий спосіб запуску устаткування по патенту України № 36394 «Устаткування для підводного видобутку газогідратів, метану, сірководню», МПК Ε21С45/00, дата набуття чинності 27.10.2008., власник патенту Левандовський В.О. Цей спосіб включає установку плавучої платформи на визначеному місці морської поверхні над родовищем сірководню, встановлення бетонного якоря зв'язаного гнучкими зв'язками із плавучою платформою на морське дно, встановлення вертикальної трубопровідної системи оснащеної системою видобутку сірководню. Цей спосіб запуску устаткування по видобутку сірководню не дозволяє доставити і встановити на визначеному місці морської поверхні над родовищем сірководню плавучу платформу з устаткуванням для неперервного видобутку сірководню на глибині 10000 м, в також його переробку в далині від берега. Задачею винаходу «Плавучий комплекс для глибоководного видобутку сірководню із морської води і спосіб запуску плавучого комплексу для глибоководного видобутку сірководню із морської води» є шляхом створення плавучого комплексу у вигляді морської платформи підвищеної хвилестійкості у складі трьох збірно-розбірних модулей, тобто доку-понтона, опор і платформи-завода, зв'язаного із донним фундаментним масивом натягнутими вертикальними гнучкими зв'язками із покроково закріпленим на них комплектом якірних понтонів, виконання вертикальної трубопровідної системи із сегментів встановлених через отвори в якірних понтонах, довжина кожного цього сегменту дорівнює кроку якірних понтонів, причому її нижній сегмент має отвір для забору сірководню з незворотним клапаном розташованим вище мулистого дна, а нижній отвір цього сегменту заглушений, 5 92422 6 виконання системи видобутку сірководню ступенекими погодними умовами у відкритому морі в безвою у вигляді сукупності систем ступеневого поперервному режимі за рахунок підвищеної хвилесниження тиску, ступеневого відділення і ступенетійкості морської платформи зібраної із трьох збірвого збору сірководню, причому кожний ступінь но-розбірних модулей, тобто доку-понтона, опор і має елементи цих систем в складі насосу, турбоплатформи-завода. детандеру з електрогенератором постійного струСуть винаходу пристрою. Наступне відомо. му і елементу системи збору сірководню, до того ж Плавучий комплекс містить з'єднані між собою електрогенератори постійного струму всіх ступеплавучу платформу і занурену на технологічну ней під'єднані до системи енергозабезпечення глибину систему видобутку сірководню, гнучкі зв'яплавучого комплексу, при цьому, для запуску плазки, бетонний якір, вертикальну трубопровідну вучого комплексу для глибоководного видобутку і систему оснащену системою видобутку сірководпереробки сірководню на ньому, доставляють на ню, магістраль відкачування дегазованої води з місце морської поверхні над родовищем сірководнасосом, систему збору сірководню, систему фільню в транспортному положенні, тобто в розібратрації сірководню. Наступне нове. Бетонний якір ному стані плавучий комплекс підвищеної хвилесвиконаний у вигляді донного фундаментного матійкості в складі збірно-розбірних модулей, докусиву зв'язаного із плавучим комплексом у вигляді понтона, опор і платформи-заводу, причому комморської платформи підвищеної хвилестійкості в плект якірних понтонів і донний фундаментний складі трьох збірно-розбірних модулей, тобто домасив закріплені під днищем доку-понтона, а при ку-понтона, опор і платформи-завода, натягнутими встановленні цієї морської платформи на місці вертикальними гнучкими зв'язками із покроково видобутку сірководню, платформу-завод відводять закріпленим на них комплектом якірних понтонів, після занурення доку-понтона в бік, встановлюють вертикальна трубопровідна система виконана у опори на доку-понтоні після його вириналеня, завигляді сегментів встановлених через отвори в водять платформу-завод під вириналеня докуякірних понтонах, довжина кожного цього сегменту понтона і кріплять плаформу-завод до опор, встадорівнює кроку якірних понтонів, причому її нижній новлюють донний фундаментний масив на глибисегмент має отвір для забору сірководню з незвону кроку нижнього якірного понтона за допомогою ротним клапаном розташованим вище мулистого вертикальних гнучких зв'язків, закріплюють до цих дна, а нижній отвір цього сегменту заглушений, гнучких зв'язків на цьому рівні нижній якірний понступенева система видобутку сірководню виконана тон, занурюють нижній якірний понтон на глибину у вигляді сукупності систем ступеневого пониженкроку проміжного якірного понтона, закріплюють ня тиску, ступеневого відділення і ступеневого проміжний якірний понтон до цих вертикальних збору сірководню, причому кожний ступінь має гнучких зв'язків на цьому рівні, після встановлення елементи цих систем в складі насосу, турбодетанна морське дно донного фундаментного масиву деру з електрогенератором постійного струму і занурюють і закріплюють до натягнутих вертикаелементу системи збору сірководню, до того ж льних гнучких зв'язків верхній якірний понтон на електрогенератори постійного струму всіх ступейого крок, а при встановленні вертикальної трубоней під'єднані до системи енергозабезпечення проводної системи і оснащенні її системами ступлавучого комплексу. пеневого пониження тиску, ступеневого відділення Кроки ступеневої системи видобутку сірководі ступеневого збору сірководню, послідовно виконю дорівнюють 2500-450 м в залежності від глибинують наступні дії, опускають по направляючому ни занурення елементів кожного ступеня. тросу сегменти вертикальної трубопровідної сисМаксимальна глибина занурення донного футеми з врахуванням кроку розташування якірних ндаментного масиву дорівнює 10000 м. понтонів послідовно починаючи із нижнього сегмеКількість вертикальних трубопровідних систем нту, який має отвір для забору сірководню із нещонайменше дві. зворотним клапаном і заглушений нижній отвір, Кількість опор щонайменше шістнадцять. опускають почергово сегменти вертикальної труКомплект якірних понтонів має в складі верхбопроводної системи оснащені системами ступеній і нижній якірні понтони. невого пониження тиску морської води, ступеневоКомплект якірних понтонів має в складі верхго відділення і ступеневого збору сірководню в ній, проміжні і нижній якірні понтони. складі насосу, турбодетандеру із електрогенераТехнічний результат пристрою. Цей плавучий тором постійного струму і елементу системи збору комплекс забезпечує функціонування системи сірководню, при цьому також ступенево встановглибоководного видобутку сірководню і його перелюють системи управління і енергозабезпечення, робку в далині від берега із виключенням вертикапід'єднують верхній кінець цієї сегментної вертильних і кутових хвилювань плавучого комплексу, а кальної трубопроводної системи до магістралі відтакож його хвильового дрейфу. Конструктивні осокачування дегазованої морської води із збірником і бливості плавучого комплексу, він виконаний у фільтрами грубого і тонкого очищення дегазованої вигляді морської платформи в складі трьох збірноморської води і трубопроводом відводу її під поверозбірних модулей, тобто доку-понтона, опор і рхню моря, під'єднують ступеневу систему збору платформи-заводу, дають змогу з максимальною сірководню до газгольдеру із фільтрами грубого і ефективністю і екологічністю забезпечити видобутонкого очищення сірководню від парів води та ток розчиненого в морській воді сірководню, а тасолей, запускають плавучий комплекс і подають кож доставку плавучого комплексу в зону з тяжкиочищений сірководень в систему плаформими погодними умовами в відкритому морі і його заводу на переробку, - забезпечити глибоководний запуск для тривалого добування сірководню із видобуток і переробку сірководню в зонах з тяжмаксимальних глибин до 10000 м, де концентрація 7 92422 8 сірководню в морській воді найбільша, і його перерму-завод під вириналеня доку-понтона і кріплять робки. До того ж збірно-розбірні модулі плавучого плаформу-завод до опор, встановлюють донний комплексу дають змогу від прогнозних погоднихфундаментний масив на глибину кроку нижнього умов на місці добутку сірководню розташувати якірного понтона за допомогою вертикальних гнучплатформу-завод на оптимальну висоту над рівких зв'язків, закріплюють нижній якірний понтон до нем моря, а док-понтон, відповідно, занурити на цих вертикальних гнучких зв'язків на цьому рівні і оптимальну глибину. Даний плавучий комплекс занурюють його на глибину кроку проміжного якірмає підвищену надійність і хвилестійкість, що заного понтона, закріплюють проміжний якірний понбезпечує безпеку глибоководного видобутку сіркотон до цих вертикальних гнучких зв'язків на цьому водню і безпеку переробки його на платформірівні, після встановлення на морське дно донного заводі у безперервному режимі за рахунок зменфундаментного масиву занурюють і закріплюють шення вертикальних коливань плавучого комплекдо натягнутих вертикальних гнучких зв'язків верхсу і інтенсивності хвилевого навантаження. Це ній якірний понтон на його крок, а при встановлензабезпечують такі нові суттєві ознаки як: виконанні вертикальної трубопровідної системи і оснаня підводної частини плавучого комплексу у вищенні її системами ступеневого пониження тиску, гляді доку-понтона; об'єднання в єдину систему за ступеневого відділення і ступеневого збору сіркодопомогою натягнутих вертикальних гнучких зв'язводню, послідовно виконують наступні дії, опускаків донного фундаментного масиву, плавучого ють по направляючому тросу сегменти вертикалькомплексу і комплекту якірних понтонів у варіантах ної трубопровідної системи з врахуванням кроку виконання в складі або верхній і нижній якірні понрозташування якірних понтонів послідовно почитони, або верхній, проміжні і нижній якірні понтони, наючи із нижнього сегменту із отвором для забору які мають технологічні отвори під елементи ступесірководню оснащеним незворотним клапаном і невої системи видобутку сірководню. Вертикальна заглушеним нижнім отвором, опускають почергово трубопровідна система цього плавучого комплексу сегменти вертикальної трубопровідної системи оснащена ступеневою системою видобутку сіркооснащені елементами систем ступеневого пониводню, яка виконана у вигляді сукупності систем ження тиску морської води, ступеневого відділення ступеневого пониження тиску, ступеневого віддіі ступеневого збору сірководню в складі насосу, лення і ступеневого збору сірководню, - ці нові турбодетандеру із електрогенератором постійного суттєві ознаки забезпечують можливість глибокоструму і елементу системи збору сірководню, при водного видобутку сірководню, до 10000 м, із врацьому також ступенево встановлюють системи хуванням різниці тиску на різних глибинах. Кожний управління і енергозабезпечення, під'єднують верступінь цієї системи має в складі насос, турбодехній кінець цієї сегментної вертикальної трубопротандер з електрогенератором постійного струму і відної системи до магістралі відкачування дегазоелемент системи збору сірководню. Це дає змогу ваної морської води із збірником і фільтрами видобувати сірководень з нижніх шарів моря. Вигрубого і тонкого очищення дегазованої морської конання турбодетандерів з електрогенераторами води і трубопроводом відводу її під поверхню мопостійного струму, які ступенево під'єднані до сисря, під'єднують ступеневу систему збору сірководтеми енергозабезпечення плавучого комплексу, ню до газгольдеру із фільтрами грубого і тонкого дає змогу використовувати нетрадиційне джерело очищення сірководню від парів води та солей, заенергії у далині від берега. Виконання плавучого пускають плавучий комплекс і подають очищений комплексу в складі збірно-розбірних модулей засірководень в систему плаформи-заводу на перебезпечує його мобільність і дає змогу транспортуробку. вати цей плавучий комплекс після виснаження Турбодетандер нижнього ступеня має потужродовища сірководню на друге місце морської поність відділення сірководню щонайменьше в сім верхні. раз вищу, ніж турбодетандер верхнього ступеня. Суть винаходу способу. Наступне відомо. ЗаТонке очищення дегазованої морської води пуск плавучого комплексу включає установку плаздійснюють за допомогою сорбенту Уніполімер. вучої платформи на визначеному місці морської Технічний результат способу. Можливість досповерхні над родовищем сірководню, встановлентавки на місце розташування родовища сірководня бетонного якоря зв'язаного гнучкими зв'язками ню плавучого комплексу у вигляді морської платіз плавучою платформою на морське дно, встаноформи підвищеної хвилестійкості в складі трьох влення вертикальної трубопровідної системи збірно-розбірних модулей, - доку-понтона, опор і оснащеної системою видобутку сірководню. Наплатформи-завода в розібраному стані, тобто в ступне нове. Перед установкою плавучого комплетранспортному положенні, - забезпечує мобільксу у вигляді морської платформи підвищеної хвиність цього плавучого комплексу призначеного для лестійкості в складі збірно-розбірних модулей, глибоководного до 10000 м видобутку сірководню і тобто доку-понтона, опор, платформи-заводу, їх в його перебку в далині від берега. Згідно способу транспортному положенні, тобто в розібраному транспортне положення збірно-розбірних модулей стані із комплектом якірних понтонів і донним фунплавучого комплексу передбачає закріплення комдаментним масивом закріплених під днищем докуплекту якірних понтонів і донного фундаментного понтона, доставляють на місце розташування ромасиву під днищем доку-понтона і розміщення довища сірководню, а при установці цієї морської опор і платформи-заводу безпосередньо на докуплатформи на місці видобутку сірководню платпонтоні. При доставці плавучого комплексу в цьоформу-завод відводять після занурення докуму транспортному положенні на місце розташупонтона в бік, встановлюють опори на докування родовища сірководню виключається пропонтоні після його вириналеня, заводять платфоблема забезпечення його остійності. Така нова дія 9 92422 10 як відвід в бік платформи-заводу після занурення показаний) розташованим вище мулистого дна доку-понтона дає змогу використати кранове обпоз.11, а нижній отвір поз.12 цього сегменту заладнання, розташоване на платформі-заводі, для глушений. Вертикальна трубоповідна система встановлення опор на доку-понтоні після його виоснащена ступеневою системою видобутку сіркориналеня. Нові послідовні дії способу дають змогу водню. Кроки ступеней системи видобутку сіркозбирати у відкритому морі із збірно-розбірних моводню дорівнюють 2500-450 м в залежності від дулей плавуючий комплекс для видобутку сірковоглибини занурення елементів кожного ступеня. Ця дню на глибині до 10000 м. Занурення за допомосистема виконана у вигляді сукупності систем стугою натягнутих вертикальних гнучких зв'язків пеневого пониження тиску, ступеневого відділення донного фундаментного масиву із покроково розі ступеневого збору сірководню. Ступенева систеташованими на них якірними понтонами дає змогу ма видобутку сірководню має елементи цих сисдосягнути морського дна на глибині до 10000 м і тем в складі насосів поз.13-17, турбодетандерів установити плавучий комплекс у хвилестійкому поз.18-22 з електрогенераторами постійного струстані над родовищем сірководню для тривалого му (не показані) і елементів системи поз.23 ступеглибоководного видобутку сірководню і його переневого збору сірководню в складі кожного ступеня. робки. До того ж ця нова сукупність і послідовність Система ступеневого збору сірководню під'єднана дій дає змогу за допомогою натягнутих вертикальдо газгольдеру поз.24, фільтрів грубого поз.25 і них гнучких зв'язків об'єднати в одну систему поктонкого поз.26 очищення сірководню від парів вороково розташований на них комплект якірних ди та солей, які розташовані на платформі-заводі, понтонів, донний фундаментний масив розташоі підключена до системи подачі очищеного сіркований на дні моря, і плавучий комплекс, що виводню в систему платформи-заводу на переробку. ключає хвилеве навантаження на плавучий комВертикальна трубопровідна система під'єднана до плекс. Додаткове навантаження на систему розташованої на платформі-заводі магістралі відвертикальних гнучких зв'язків за допомогою якіркачування дегазованої морської води із насосом них понтонів також дозволяє погасити енергію копоз.27, збірником поз.28, фільтром поз.29 грубого ливань плавучого комплексу. Всі послідовні дії при очищення, наприклад, це адсорбер із активованим встановлені вертикальної трубопровідної системи і вугіллям, фільтром поз.30 тонкої очистки, наприоснащення її ступеневою системою видобутку сірклад, це адсорбер із сорбентом Уніполімер ководню в складі елементів ступеневих систем (http://ecostroi.com/sorbent-unipolimer.html), і трубопониження тиску, відділення і збору сірководню, проводом поз.31 відводу дегазованої морської забезпечують монтаж і, при необхідності, демонводи під поверхню моря на глибину 100м. Насосні таж вертикальної трубопровідної системи і цих електрогенератори постійного струму турбодетанелементів, а також систем управління і енергозадерів всіх ступеней під'єднані до системи поз.32 безпечення. Цей спосіб запуску плавучого комплеенергозабезпечення плавучого комплексу і до сисксу для глибоководного видобутку сірководню дотеми поз.33 управління елементами ступеневої зволяє здійснювати дії способу у зворотній системи видобутку сірководню. послідовності з метою переміщення цього плавуПлавучий комплекс у вигляді морської платчого комплексу на нове родовище сірководню. форми підвищеної хвилестійкості в складі трьох Винахід ілюструється наступними кресленнязбірно-розбірних модулей, тобто доку-понтона ми: Фіг. 1 - загальна схема плавучого комплексу; поз.1, опор поз.2 і платформи-заводу поз.3 встаФіг. 2 - схема розташування збірно-розбірних моновлений на морській поверхні над родовищем дулей плавучого комплексу в його транспортному сірководню, працює наступним чином. Фіг.1. За положенні. допомогою системи поз.33 управління елементами Плавучий комплекс Фіг. 1 для глибоководного ступеневої системи видобутку сірководню вклювидобутку сірководню із морської води виконаний чають насос поз.13 і турбодетандер поз.18 з елеку вигляді морської платформи підвищеної хвилестрогенератором постійного струму (не показаний). тійкості в складі трьох збірно-розбірних модулей, Морська вода із розчином сірководню високої контобто доку-понтона поз.1, опор поз.2, яких щонайцентрації поступає через отвір поз.10 із незворотменше шістнадцять, і платформи-завода поз.3. ним клапаном (не показаний), який розташований Цей плавучий комплекс оснащений донним фунвище мулистого дна поз.11 вертикальної трубопдаментним масивом поз.4, який зв'язаний з ним ровідної системи поз.9 і подається по ній із нижнатягнутими вертикальними гнучкими зв'язками нього глибоководного шару в турбодетандер поз.5 із покроково закріпленим на них комплектом поз.18 з електрогенератором постійного струму. якірних понтонів у варіантах виконання в складі При цьому виділяється кінетична енергія двох фаз або верхнього поз.6, проміжного поз.7 і нижнього - рідинної (морська вода) і газоподібної (сірковопоз.8, або верхнього і нижнього якірних понтонів в день). Сукупна кінетична енергія двох потоків призалежності від глибини встановлення на дно донводить до обертання турбіни з лопатями турбоденого фундаментного масиву, яка у варіанті викотандера (М.М. Караваєв, В.Є. Лєонов, І.Б. Попов, нання дорівнює 10000 м. Вертикальна трубопровіЄ.Т. Шепелев. Монография. «Технологія синтетидна система поз.9, яких щонайменше дві, чного метанола» М.: Хімія. 1984, стор. 32, рис. 1занурена на технологічну глибину і виконана у 10, поз.7 - рекупераційна машина), котре передавигляді сегментів встановлених через отвори (не ється на електрогенератор постійного струму. Випоказані) в якірних понтонах. Довжина кожного роблена електроенергія електрогенератором посцього сегменту дорівнює кроку якірних понтонів, тійного струму напругою 220 В подається в причому її нижній сегмент має отвір поз.10 для систему поз.32 енергозабезпечення плавучого забору сірководню з незворотним клапаном (не комплексу на трансформатори 220x380 В (не по 11 92422 12 казані). На виході із цього турбодетандера морсьних гнучких зв'язків і направляючих тросів; закріпка вода із розчином сірководню високої концентлюють до вертикальних гнучких зв'язків на цьому рації розділяється на дві фази - сірководень і моррівні нижній якірний понтон поз.8 і занурюють його ську воду із розчином сірководню зменшеної на глибину кроку проміжного поз.7 якірного понконцентрації. Сірководень з цього турбодетандера тона; закріплюють проміжний якірний понтон до поступає у відповідний елемент системи поз.23 цих вертикальних гнучких зв'язків на цьому рівні, ступеневого збору сірководню і далі в газгольдер встановлюють на морське дно донний фундаменпоз.24, фільтр грубого поз.25 і тонкого поз.26 очитний масив, занурюють верхній поз.6 якірний понщення сірководню від парів води та солей на платон на його крок і закріплюють до натягнутих вертформі-заводі. За допомогою системи поз.33 тикальних гнучких зв'язків; встановлюють по управління елементами ступеневої системи видонаправляючим тросам із врахуванням кроку розбутку сірководню включають наступний насос ташування якірних понтонів сегментну вертикальпоз.14 і наступний турбодетандер поз.19. Сірковону трубопровідну систему поз.9, оснащену систедень виділений в цій ступені системи ступеневого мами ступеневого пониження тиску, ступеневого відділення сірководню поступає у відповідний відділення і ступеневого збору сірководню, почиелемент системи ступеневого збору сірководню. наючи послідовно із нижнього її сегменту, який Далі за допомогою системи управління включають має отвір поз.10 для забору сірководню із незвопослідовно елементи ступеней системи ступенеротним клапаном (не показаний) і заглушений нивого видобутку сірководню в складі: насос поз.15 жній отвір поз.12, після чого почергово опускають турбодетандер поз.20 з електрогенератором поссегменти вертикальної трубопровідної системи із тійного струму; насос поз.16 - турбодетандер елементам систем ступеневого пониження тиску поз.21 з електрогенератором постійного струму; морської води, ступеневого відділення і ступеневонасос поз.17 - турбодетандер поз.22 з електрогего збору сірководню в складі відповідно насосів нератором постійного струму. На всіх ступенях поз.13-17, турбодетандерів поз.18-22 із електрогесірководень подається в систему поз.23 ступененераторами постійного струму (не показані) і елевого збору сірководню через відповідні елементи ментами системи збору сірководню поз.23, також цієї системи, і, далі в газгольдер поз.24, фільтри ступенево встановлюють систему енергозабезпегрубого поз.25 і тонкого поз.26 очищення сірководчення поз.32 і систему управління поз.З3, у варіаню від парів води та солей, які розташовані на нті виконання турбодетандер нижньої ступені сисплатформі-заводі, а вироблена електроенергія теми ступеневого відділення сірководню має електрогенераторами постійного струму всіх ступотужність відділення сірководню щонайменше в пеней подається в систему поз.32 енергозабезпесім раз вищу, ніж турбодетандер верхнього ступечення плавучого комплексу. Добутий сірководень ня цієї системи; під'єднують верхній кінець цієї переробляється на платформі-заводі плавучого сегментної вертикальної трубопровідної системи комплексу у водень і сірку. За допомогою системи до магістралі відкачування дегазованої морської управління елементами ступеневої системи видоводи в складі збірника поз.28, фільтра грубого бутку сірководню включають насос поз.27 магістпоз.29, фільтра тонкого поз.30 очищення дегазоралі відкачування дегазованої морської води і пованої морської води і трубопроводу відводу поз.31 дають через збірник поз.28, фільтр поз.29 грубого її під поверхню моря, у варіанті виконання тонке очищення, фільтр поз.30 тонкого очищення в труочищення дегазованої морської води здійснюють бопровід поз.31 відводу дегазованої морської води за допомогою сорбенту Уніполімер; під'єднують під поверхню моря. ступеневу систему збору сірководню до газгольСпосіб Фіг. 1-2 запуску плавучого комплексу деру поз.24 із фільтром грубого поз.25 очищення для глибоководного видобутку сірководню із морсірководню (від нафти) і фільтром тонкого очиської води складається із наступних операцій: досщення поз.26 сірководню (від парів води та солей); тавляють буксирами на місце розташування родозапускають плавучий комплекс і подають очищевища сірководню плавучий комплекс у вигляді ний сірководень в систему плаформи-заводу на морської платформи підвищеної хвилестійкості в переробку. складі збірно-розбірних модулей, тобто докуПриклад. Визначають місце морської поверхні понтона поз.1, опор поз.2 і платформи-заводу над родовищем сірководню, наприклад океан, де поз.3, в транспортному положенні Фіг.2, тобто в глибина досягає більше ніж 7000 м. В даному регірозібраному стані, при цьому комплект якірних оні тяжкі природні умови, наприклад, висота хвиль понтонів поз.6-8 і донний фундаментний масив дорівнює 9 м, для глибоководного видобутку сірпоз.4 закріплюють під днищем доку-понтона; відководню і переробки в далині від берега. В заводводять в бік платформу-завод буксирами після ських умовах в далині від місця розташування цьозанурення доку-понтона і встановлюють опори на го родовища виготовляють плавучий комплекс із доку-понтоні після його вириналеня; занурюють врахуванням місця його експлуатації у вигляді док-понтон із опорами, заводять буксирами платморської платформи підвищеної хвилестійкості в форму-завод під вириналеня доку-понтона і кріпскладі збірно-розбірних модулей, тобто докулять плаформу-завод до опор; закріплюють кінці понтона поз.1, опор поз.2 і платформи-заводу вертикальних гнучких зв'язків поз.5 і кінці направпоз.3 по переробці сірководню. Параметри цих ляючих тросів (не показані) до донного фундамензбірно-розбірних модулей розрахунково забезпетного масиву і встановлюють його лебідками чують розташування платформи-заводу над рівпоз.34 і лебідками поз.35 на глибину кроку нижньонем моря на висоті 9 м і заглиблення доку-понтона го якірного понтона, а через центральний пункт на глибину до 50 м при встановлені цього плавууправління поз.36 контролюють натяг вертикальчого комплексу для глибоководного видобутку сір 13 92422 14 ководню над родовищем сірководню. Розміщують поз.36. Насоси поз.13-17 системи ступеневого поплатформу-завод і опори на доку-понтоні, а комниження тиску перероблюють не менше 1000 плект якірних понтонів поз.6-8 і донний фундаменм3/час морської води із розчиненим в ній сірководтний масив поз.4 закріплюють під днищем докунем. Запускають промислові потужності платфорпонтона. Доставляють в цьому транспортному ми-заводу на проектну потужність - одержання 3 положенні плавучий комплекс в розібраному стані сірководню від 6 мільярдів м в рік і більше в безна місце розташування родовища сірководню. перервному режимі незалежно від природних умов Установку плавучого комплексу на місці видобутку і переробляють видобутий сірководень на платсірководню здійснюють послідовно відповідно до формі-заводі. способу. Положення платформи-заводу над рівВикористання цього плавучого комплексу для нем моря, натяг вертикальних гнучких зв'язків і глибоководного видобутку сірководню вирішує направляючих тросів контролюють в автоматичпроблему безперервного видобутку сірководню на ному режимі із центрального пульту управління глибинах до 10000 м в тяжких природних умовах. В описі до патенту на винахід графічні зображення та текст подаються в редакції заявника Комп’ютерна верстка О. Гапоненко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
