Технологічний комплекс для тимчасового перекриття бічних відводів трубопроводів

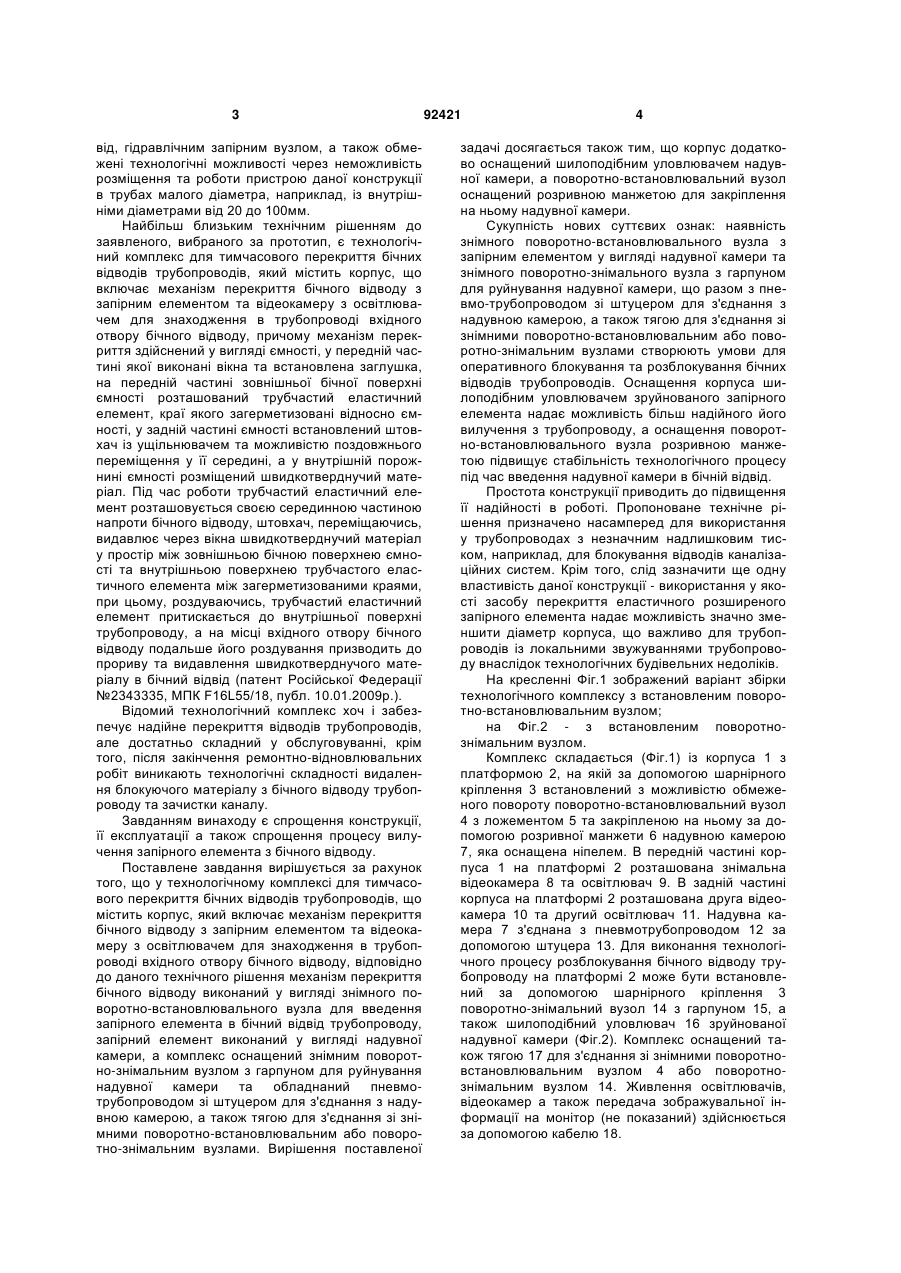

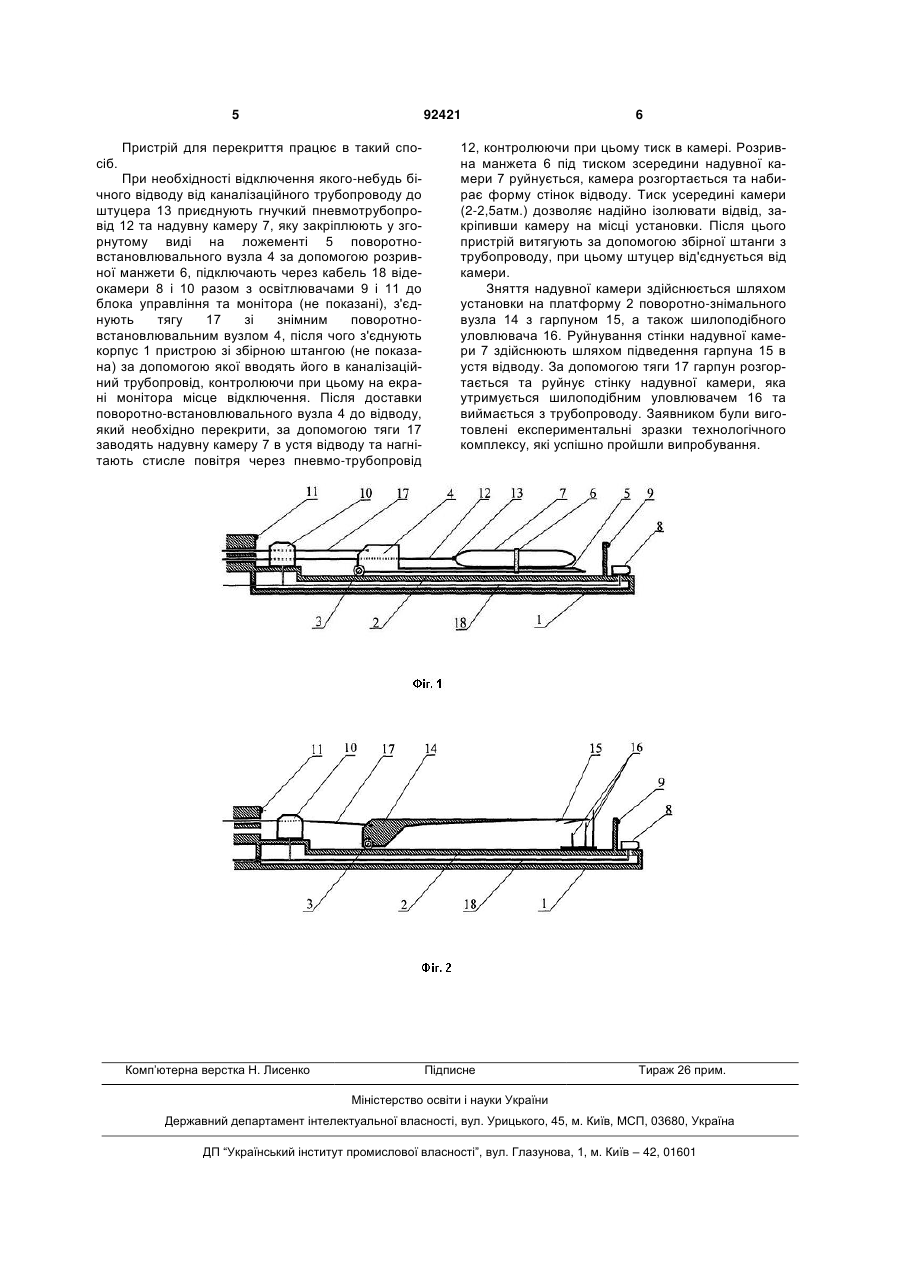

1. Технологічний комплекс для тимчасового перекриття бічних відводів трубопроводів, який містить корпус, що включає механізм перекриття бічного відводу з запірним елементом та відеока C2 2 (19) 1 3 від, гідравлічним запірним вузлом, а також обмежені технологічні можливості через неможливість розміщення та роботи пристрою даної конструкції в трубах малого діаметра, наприклад, із внутрішніми діаметрами від 20 до 100мм. Найбільш близьким технічним рішенням до заявленого, вибраного за прототип, є технологічний комплекс для тимчасового перекриття бічних відводів трубопроводів, який містить корпус, що включає механізм перекриття бічного відводу з запірним елементом та відеокамеру з освітлювачем для знаходження в трубопроводі вхідного отвору бічного відводу, причому механізм перекриття здійснений у вигляді ємності, у передній частині якої виконані вікна та встановлена заглушка, на передній частині зовнішньої бічної поверхні ємності розташований трубчастий еластичний елемент, краї якого загерметизовані відносно ємності, у задній частині ємності встановлений штовхач із ущільнювачем та можливістю поздовжнього переміщення у її середині, а у внутрішній порожнині ємності розміщений швидкотверднучий матеріал. Під час роботи трубчастий еластичний елемент розташовується своєю серединною частиною напроти бічного відводу, штовхач, переміщаючись, видавлює через вікна швидкотверднучий матеріал у простір між зовнішньою бічною поверхнею ємності та внутрішньою поверхнею трубчастого еластичного елемента між загерметизованими краями, при цьому, роздуваючись, трубчастий еластичний елемент притискається до внутрішньої поверхні трубопроводу, а на місці вхідного отвору бічного відводу подальше його роздування призводить до прориву та видавлення швидкотверднучого матеріалу в бічний відвід (патент Російської Федерації №2343335, МПК F16L55/18, публ. 10.01.2009р.). Відомий технологічний комплекс хоч і забезпечує надійне перекриття відводів трубопроводів, але достатньо складний у обслуговуванні, крім того, після закінчення ремонтно-відновлювальних робіт виникають технологічні складності видалення блокуючого матеріалу з бічного відводу трубопроводу та зачистки каналу. Завданням винаходу є спрощення конструкції, її експлуатації а також спрощення процесу вилучення запірного елемента з бічного відводу. Поставлене завдання вирішується за рахунок того, що у технологічному комплексі для тимчасового перекриття бічних відводів трубопроводів, що містить корпус, який включає механізм перекриття бічного відводу з запірним елементом та відеокамеру з освітлювачем для знаходження в трубопроводі вхідного отвору бічного відводу, відповідно до даного технічного рішення механізм перекриття бічного відводу виконаний у вигляді знімного поворотно-встановлювального вузла для введення запірного елемента в бічний відвід трубопроводу, запірний елемент виконаний у вигляді надувної камери, а комплекс оснащений знімним поворотно-знімальним вузлом з гарпуном для руйнування надувної камери та обладнаний пневмотрубопроводом зі штуцером для з'єднання з надувною камерою, а також тягою для з'єднання зі знімними поворотно-встановлювальним або поворотно-знімальним вузлами. Вирішення поставленої 92421 4 задачі досягається також тим, що корпус додатково оснащений шилоподібним уловлювачем надувної камери, а поворотно-встановлювальний вузол оснащений розривною манжетою для закріплення на ньому надувної камери. Сукупність нових суттєвих ознак: наявність знімного поворотно-встановлювального вузла з запірним елементом у вигляді надувної камери та знімного поворотно-знімального вузла з гарпуном для руйнування надувної камери, що разом з пневмо-трубопроводом зі штуцером для з'єднання з надувною камерою, а також тягою для з'єднання зі знімними поворотно-встановлювальним або поворотно-знімальним вузлами створюють умови для оперативного блокування та розблокування бічних відводів трубопроводів. Оснащення корпуса шилоподібним уловлювачем зруйнованого запірного елемента надає можливість більш надійного його вилучення з трубопроводу, а оснащення поворотно-встановлювального вузла розривною манжетою підвищує стабільність технологічного процесу під час введення надувної камери в бічній відвід. Простота конструкції приводить до підвищення її надійності в роботі. Пропоноване технічне рішення призначено насамперед для використання у трубопроводах з незначним надлишковим тиском, наприклад, для блокування відводів каналізаційних систем. Крім того, слід зазначити ще одну властивість даної конструкції - використання у якості засобу перекриття еластичного розширеного запірного елемента надає можливість значно зменшити діаметр корпуса, що важливо для трубопроводів із локальними звужуваннями трубопроводу внаслідок технологічних будівельних недоліків. На кресленні Фіг.1 зображений варіант збірки технологічного комплексу з встановленим поворотно-встановлювальним вузлом; на Фіг.2 - з встановленим поворотнознімальним вузлом. Комплекс складається (Фіг.1) із корпуса 1 з платформою 2, на якій за допомогою шарнірного кріплення 3 встановлений з можливістю обмеженого повороту поворотно-встановлювальний вузол 4 з ложементом 5 та закріпленою на ньому за допомогою розривної манжети 6 надувною камерою 7, яка оснащена ніпелем. В передній частині корпуса 1 на платформі 2 розташована знімальна відеокамера 8 та освітлювач 9. В задній частині корпуса на платформі 2 розташована друга відеокамера 10 та другий освітлювач 11. Надувна камера 7 з'єднана з пневмотрубопроводом 12 за допомогою штуцера 13. Для виконання технологічного процесу розблокування бічного відводу трубопроводу на платформі 2 може бути встановлений за допомогою шарнірного кріплення 3 поворотно-знімальний вузол 14 з гарпуном 15, а також шилоподібний уловлювач 16 зруйнованої надувної камери (Фіг.2). Комплекс оснащений також тягою 17 для з'єднання зі знімними поворотновстановлювальним вузлом 4 або поворотнознімальним вузлом 14. Живлення освітлювачів, відеокамер а також передача зображувальної інформації на монітор (не показаний) здійснюється за допомогою кабелю 18. 5 92421 Пристрій для перекриття працює в такий спосіб. При необхідності відключення якого-небудь бічного відводу від каналізаційного трубопроводу до штуцера 13 приєднують гнучкий пневмотрубопровід 12 та надувну камеру 7, яку закріплюють у згорнутому виді на ложементі 5 поворотновстановлювального вузла 4 за допомогою розривної манжети 6, підключають через кабель 18 відеокамери 8 і 10 разом з освітлювачами 9 і 11 до блока управління та монітора (не показані), з'єднують тягу 17 зі знімним поворотновстановлювальним вузлом 4, після чого з'єднують корпус 1 пристрою зі збірною штангою (не показана) за допомогою якої вводять його в каналізаційний трубопровід, контролюючи при цьому на екрані монітора місце відключення. Після доставки поворотно-встановлювального вузла 4 до відводу, який необхідно перекрити, за допомогою тяги 17 заводять надувну камеру 7 в устя відводу та нагнітають стисле повітря через пневмо-трубопровід Комп’ютерна верстка Н. Лиcенко 6 12, контролюючи при цьому тиск в камері. Розривна манжета 6 під тиском зсередини надувної камери 7 руйнується, камера розгортається та набирає форму стінок відводу. Тиск усередині камери (2-2,5атм.) дозволяє надійно ізолювати відвід, закріпивши камеру на місці установки. Після цього пристрій витягують за допомогою збірної штанги з трубопроводу, при цьому штуцер від'єднується від камери. Зняття надувної камери здійснюється шляхом установки на платформу 2 поворотно-знімального вузла 14 з гарпуном 15, а також шилоподібного уловлювача 16. Руйнування стінки надувної камери 7 здійснюють шляхом підведення гарпуна 15 в устя відводу. За допомогою тяги 17 гарпун розгортається та руйнує стінку надувної камери, яка утримується шилоподібним уловлювачем 16 та виймається з трубопроводу. Заявником були виготовлені експериментальні зразки технологічного комплексу, які успішно пройшли випробування. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
