Гідросуміш для виготовлення гіпсокартону та спосіб виготовлення гіпсокартону

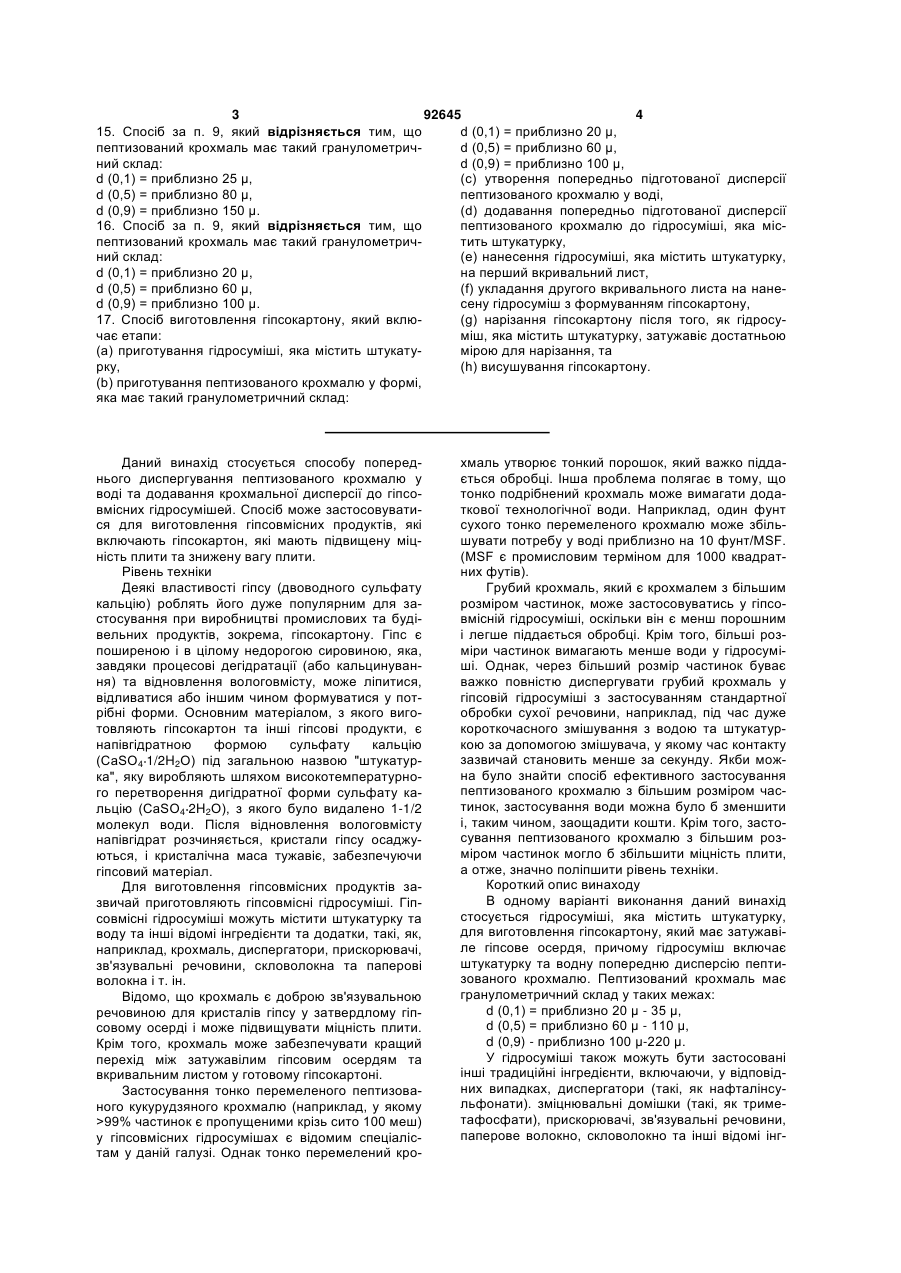

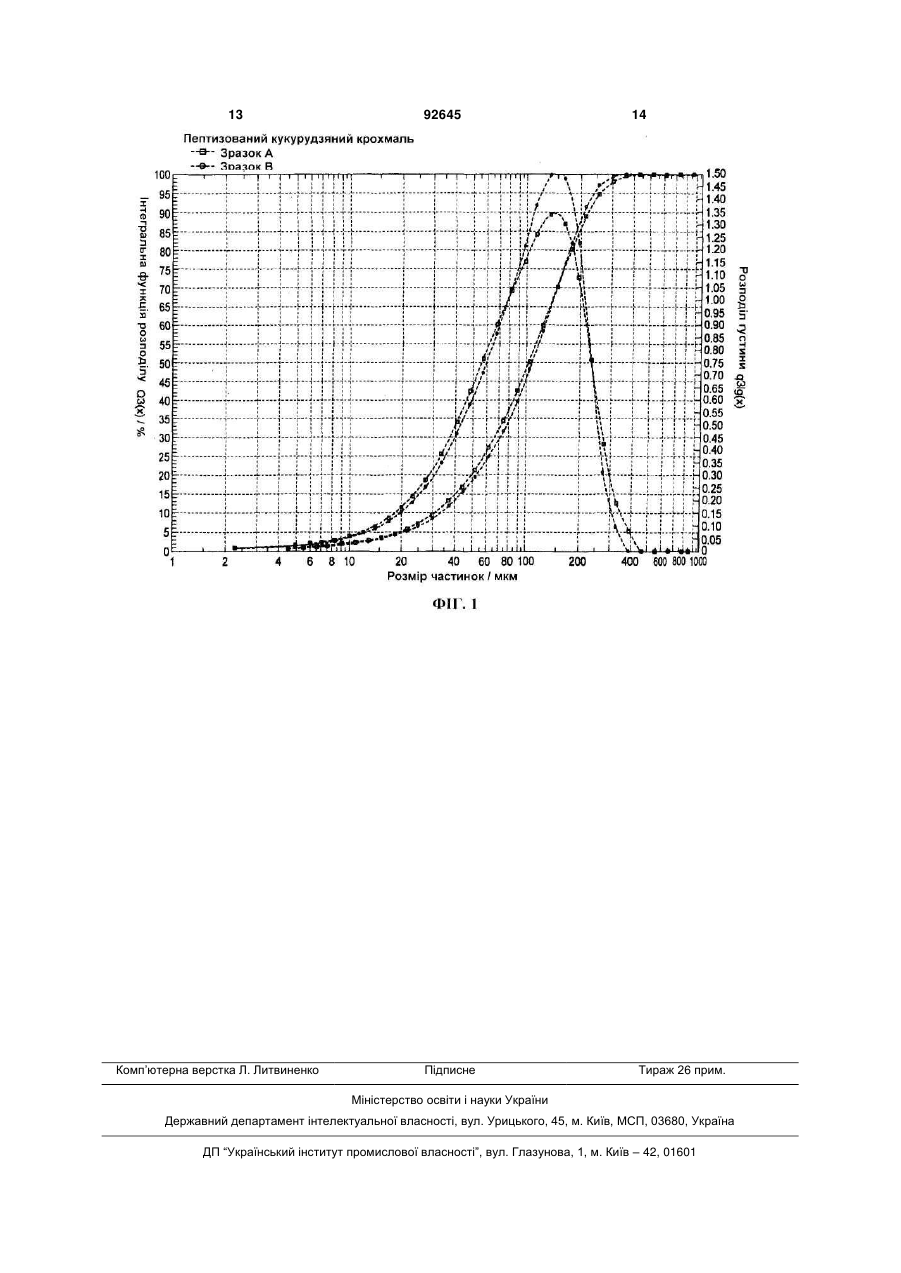

1. Гідросуміш для виготовлення гіпсокартону, що має затужавіле гіпсове осердя, яка містить: штукатурку та попередньо підготовану водну дисперсію пептизованого крохмалю. 2. Гідросуміш за п. 1, яка відрізняється тим, що пептизований крохмаль має гранулометричний склад у таких межах: d (0,1) = приблизно 20 μ - 35 μ, d (0,5) = приблизно 60 μ - 110 μ, d (0,9) = приблизно 100 μ - 220 μ. 3. Гідросуміш за п. 1, яка відрізняється тим, що пептизований крохмаль має такий гранулометричний склад: d (0,1) = приблизно 25 μ, d (0,5) = приблизно 80 μ, d (0,9) = приблизно 150 μ. 4. Гідросуміш за п. 1, яка відрізняється тим, що пептизований крохмаль має такий гранулометричний склад: d (0,1) = приблизно 20 μ, d (0,5) = приблизно 60 μ, d (0,9) = приблизно 100 μ. 5. Гідросуміш за п. 1, яка відрізняється тим, що додатково містить триметафосфат натрію. 6. Гідросуміш за п. 1, яка відрізняється тим, що додатково містить нафталінсульфонатний диспергатор. 7. Гідросуміш за п. 1, яка відрізняється тим, що співвідношення вода/штукатурка становить від приблизно 0,3 до приблизно 1,5. 2 (19) 1 3 92645 4 15. Спосіб за п. 9, який відрізняється тим, що d (0,1) = приблизно 20 μ, пептизований крохмаль має такий гранулометричd (0,5) = приблизно 60 μ, ний склад: d (0,9) = приблизно 100 μ, d (0,1) = приблизно 25 μ, (c) утворення попередньо підготованої дисперсії d (0,5) = приблизно 80 μ, пептизованого крохмалю у воді, d (0,9) = приблизно 150 μ. (d) додавання попередньо підготованої дисперсії 16. Спосіб за п. 9, який відрізняється тим, що пептизованого крохмалю до гідросуміші, яка міспептизований крохмаль має такий гранулометричтить штукатурку, ний склад: (e) нанесення гідросуміші, яка містить штукатурку, d (0,1) = приблизно 20 μ, на перший вкривальний лист, d (0,5) = приблизно 60 μ, (f) укладання другого вкривального листа на нанеd (0,9) = приблизно 100 μ. сену гідросуміш з формуванням гіпсокартону, 17. Спосіб виготовлення гіпсокартону, який вклю(g) нарізання гіпсокартону після того, як гідросучає етапи: міш, яка містить штукатурку, затужавіє достатньою (a) приготування гідросуміші, яка містить штукатумірою для нарізання, та рку, (h) висушування гіпсокартону. (b) приготування пептизованого крохмалю у формі, яка має такий гранулометричний склад: Даний винахід стосується способу попереднього диспергування пептизованого крохмалю у воді та додавання крохмальної дисперсії до гіпсовмісних гідросумішей. Спосіб може застосовуватися для виготовлення гіпсовмісних продуктів, які включають гіпсокартон, які мають підвищену міцність плити та знижену вагу плити. Рівень техніки Деякі властивості гіпсу (двоводного сульфату кальцію) роблять його дуже популярним для застосування при виробництві промислових та будівельних продуктів, зокрема, гіпсокартону. Гіпс є поширеною і в цілому недорогою сировиною, яка, завдяки процесові дегідратації (або кальцинування) та відновлення вологовмісту, може ліпитися, відливатися або іншим чином формуватися у потрібні форми. Основним матеріалом, з якого виготовляють гіпсокартон та інші гіпсові продукти, є напівгідратною формою сульфату кальцію (СаSO4 1/2H2O) під загальною назвою "штукатурка", яку виробляють шляхом високотемпературного перетворення дигідратної форми сульфату кальцію (СаSO4 2H2O), з якого було видалено 1-1/2 молекул води. Після відновлення вологовмісту напівгідрат розчиняється, кристали гіпсу осаджуються, і кристалічна маса тужавіє, забезпечуючи гіпсовий матеріал. Для виготовлення гіпсовмісних продуктів зазвичай приготовляють гіпсовмісні гідросуміші. Гіпсовмісні гідросуміші можуть містити штукатурку та воду та інші відомі інгредієнти та додатки, такі, як, наприклад, крохмаль, диспергатори, прискорювачі, зв'язувальні речовини, скловолокна та паперові волокна і т. ін. Відомо, що крохмаль є доброю зв'язувальною речовиною для кристалів гіпсу у затвердлому гіпсовому осерді і може підвищувати міцність плити. Крім того, крохмаль може забезпечувати кращий перехід між затужавілим гіпсовим осердям та вкривальним листом у готовому гіпсокартоні. Застосування тонко перемеленого пептизованого кукурудзяного крохмалю (наприклад, у якому >99% частинок є пропущеними крізь сито 100 меш) у гіпсовмісних гідросумішах є відомим спеціалістам у даній галузі. Однак тонко перемелений кро хмаль утворює тонкий порошок, який важко піддається обробці. Інша проблема полягає в тому, що тонко подрібнений крохмаль може вимагати додаткової технологічної води. Наприклад, один фунт сухого тонко перемеленого крохмалю може збільшувати потребу у воді приблизно на 10 фунт/MSF. (MSF є промисловим терміном для 1000 квадратних футів). Грубий крохмаль, який є крохмалем з більшим розміром частинок, може застосовуватись у гіпсовмісній гідросуміші, оскільки він є менш порошним і легше піддається обробці. Крім того, більші розміри частинок вимагають менше води у гідросуміші. Однак, через більший розмір частинок буває важко повністю диспергувати грубий крохмаль у гіпсовій гідросуміші з застосуванням стандартної обробки сухої речовини, наприклад, під час дуже короткочасного змішування з водою та штукатуркою за допомогою змішувача, у якому час контакту зазвичай становить менше за секунду. Якби можна було знайти спосіб ефективного застосування пептизованого крохмалю з більшим розміром частинок, застосування води можна було б зменшити і, таким чином, заощадити кошти. Крім того, застосування пептизованого крохмалю з більшим розміром частинок могло б збільшити міцність плити, а отже, значно поліпшити рівень техніки. Короткий опис винаходу В одному варіанті виконання даний винахід стосується гідросуміші, яка містить штукатурку, для виготовлення гіпсокартону, який має затужавіле гіпсове осердя, причому гідросуміш включає штукатурку та водну попередню дисперсію пептизованого крохмалю. Пептизований крохмаль має гранулометричний склад у таких межах: d (0,1) = приблизно 20 μ - 35 μ, d (0,5) = приблизно 60 μ - 110 μ, d (0,9) - приблизно 100 μ-220 μ. У гідросуміші також можуть бути застосовані інші традиційні інгредієнти, включаючи, у відповідних випадках, диспергатори (такі, як нафталінсульфонати). зміцнювальні домішки (такі, як триметафосфати), прискорювачі, зв'язувальні речовини, паперове волокно, скловолокно та інші відомі інг 5 92645 6 редієнти. Може додаватися мильна піна для змеd (0,5) вказує, що 50% від загального об'єму часншення густини готового гіпсокартонного продукту. тинок мають діаметр, який є меншим або дорівнює В іншому варіанті виконання винахід забезпеприблизно 60 μ - 110 μ, тоді, як 50% мають діачує спосіб виготовлення гіпсокартону шляхом приметр, більший за 60 μ - 110 μ; і d (0,9) вказує, що готування гідросуміші, яка містить штукатурку і 90% від загального об'єму частинок мають діавключає воду, штукатурку та пептизований крохметр, який є меншим або дорівнює приблизно 100 маль, причому пептизований крохмаль є попередμ - 220 μ, тоді як інші 10% мають діаметр, більший ньо диспергованим у воді. Пептизований крохмаль за 100 μ - 220 μ. має гранулометричний склад у таких межах: Оптимальний пептизований кукурудзяний кроd (0,1) = приблизно 20 μ - 35 μ, хмаль має PSD: d (0,1) 25 μ, d (0,5) 80 μ, d (0,9) = d (0,5) = приблизно 60 μ-110 μ, 150 μ. Інший пептизований кукурудзяний крохd (0,9) = приблизно 100 μ - 220 μ. маль, якому віддають ще більшу перевагу, має Після попереднього диспергування пептизоPSD: d (0,1) - 20 μ, d (0,5) - 60 μ, d (0,9) - 100 μ. ваного крохмалю у воді пептизовану крохмальну Крохмалі, включаючи, зокрема, пептизований дисперсію додають до гідросуміші, яка містить кукурудзяний крохмаль, повинні застосовуватись у штукатурку. Утворену в результаті крохмальвмісну гідросумішах, які містять штукатурку, приготовлегідросуміш, яка містить штукатурку, наносять на них згідно з даним винаходом. Оптимальним пепперший паперовий вкривальний лист, а другий тизованим крохмалем є пептизоване кукурудзяне паперовий вкривальний лист укладають на нанеборошно, наприклад, пептизоване кукурудзяне сену гідросуміш для утворення гіпсокартону. Гіпсоборошно від Bunge, St. Louis, Missouri, яке має картон нарізають після того, як гіпсовмісна гідротакий хімічний склад: волога - 7,5%, білок - 8,0%, суміш затужавіє достатньою мірою для нарізання, і олія - 0,5%, сире волокно 0,5%, зола - 0,3%; і має одержаний в результаті гіпсокартон висушують. У вологу міцність 0,48 psi; насипну густину 35,0 гідросуміші також мають застосовуватись інші фунт/ft3. Пептизований кукурудзяний крохмаль традиційні інгредієнти, включаючи, у відповідних може застосовуватись у кількості до приблизно 10 випадках, диспергатори (такі, як нафталінсульфо% за масою відносно маси сухої штукатурки, яку нати), зміцнювальні домішки (такі, як триметафозастосовують у гідросуміші, яка містить штукатурсфати), прискорювачі, зв'язувальні речовини, паку. перове волокно, скловолокно та інші відомі До інших придатних для застосування крохмаінгредієнти. Може додаватися мильна піна для лів, крім інших, належать пептизований рисовий зменшення густини готового гіпсокартонного прокрохмаль та пептизований пшеничний крохмаль. дукту. Співвідношення води/штукатурки (w/s) або Короткий опис фігур "WSR" є важливим параметром, оскільки надлишФіг.1 є графіком, на якому показано гранулокову воду необхідно видаляти шляхом нагрівання, метричний склад та інтегральну функцію розподілу а це вимагає великих коштів через високу вартість двох репрезентативних зразків пептизованого купалива, яке застосовують у процесі нагрівання. В курудзяного крохмалю в одному варіанті виконаноптимальному варіанті кількість технологічної воня винаходу. ди, а отже, WSR слід тримати на низькому рівні. У Детальний опис винаходу варіантах виконання даного винаходу WSR може Авторами даного винаходу несподівано було становити від приблизно 0,3 до приблизно 1,5, виявлено, що гіпсокартон може бути виготовлений залежно від рівня використання крохмалю та хаз застосуванням пептизованого кукурудзяного крорактеристик штукатурки (розмір/форма частинок). хмалю, перемеленого до конкретного діапазону В оптимальному варіанті виконання WSR може розміру частинок, з наступним попереднім дисперстановити від приблизно 0,3 до приблизно 1,2, і гуванням у воді та додаванням до гідросуміші, яка цей діапазон означає суттєве зниження потреби у містить штукатурку. З цією метою може застосовуводі. ватися будь-яке придатне промислове перемелюНеобов'язково у даному винаході можуть завальне обладнання. Перемелювання може досястосовуватися нафталінсульфонатні диспергатогатися, наприклад, через застосування сита. ри, включаючи полінафталінсульфонову кислоту Гранулометричний склад ("PSD") пептизованота її солі (полінафталінсульфонати) та похідні, які го кукурудзяного крохмалю є ключовою особливісє продуктами конденсації нафталінсульфонових тю винаходу і має перебувати у таких межах: кислот та формальдегіду. Особливо бажаними d (0,1) = приблизно 20 μ - 35 μ, полінафталінсульфонатами є нафталінсульфонат d (0,5) = приблизно 60 μ - 110 μ, натрію та кальцію. Середня молекулярна маса d (0,9) = приблизно 100 μ - 220 μ. нафталінсульфонатів може становити від приблиЯк показано на Фіг.1, діапазон розміру частизно 3 000 до 20 000, хоча перевагу віддають моленок може визначатися, наприклад, за допомогою кулярній масі приблизно від 8 000 до 10 000. Дисаналізатора розміру частинок Sympatec (технолопергатор з більшою молекулярною масою має гія лазерної дифракції) від Sympatech GmbH вищу в'язкість і створює більшу потребу у воді для (Clausthal-Zellerfeld, Germany) або іншого вимірюкомпозиції. До придатних нафталінсульфонатів вального пристрою промислового виробництва. належать LOMAR D від Henkel Corporation, Вищевказані значення представляють відсотки DILOFLO від GEО Specialty Chemicals, Cleveland, за об'ємом, а саме: d (0,1) вказує, що 10% від заOhio, та DAXAD від Hampshire Chemical Corp., гального об'єму частинок мають діаметр, який є Lexington, Massachusetts. В оптимальному варіанті меншим або дорівнює приблизно 20 μ - 35 μ, тоді нафталінсульфонати мають застосовуватись у як інші 90% мають діаметр, більший за 20 μ - 35 μ; 7 92645 8 формі водного розчину, наприклад, у межах прибприблизно 0,12% до приблизно 0,3% відносно мализно 40-45% за масою вмісту сухих речовин. си сухої штукатурки, яку застосовують у складній Полінафталінсульфонати, які можуть застосокомпозиції гіпсу. вуватися згідно з даним винаходом, мають загальУ варіантах виконання даного винаходу може ну структуру (І): застосовуватися паперове волокно. Прийнятною формою паперового волокна є відбілені або невідбілені чисті паперові волокна. Можуть застосовуватись інші целюлозні волокнисті матеріали, окремо або у комбінації з паперовим волокном. У гіпсовмісних композиціях згідно з даним винаходом можуть застосовуватися прискорювачі, наприклад, вологий гіпсовий прискорювач (WGA), як описано у Патенті США № 6,409,825, виданому Yu et al., який включено авторами шляхом посилання. Один з бажаних термостійких прискорювачів (HRA) може виготовлятися шляхом сухого перемелювання природного гіпсу (двоводного сульфату кальцію). Для одержання таких HRA моде n є >2, і Μ є натрієм, калієм, кальцієм і т. ін. же бути застосована невелика кількість домішок Наприклад, нафталінсульфонатний дисперга(зазвичай приблизно 5% за масою), таких, як цутор, у формі приблизно 45% розчину у воді за макор, декстроза, борна кислота та крохмаль. У дасою, може застосовуватись у межах від приблизно ний час перевагу віддають цукрові та декстрозі. 0,5% до приблизно 2,5% відносно маси сухої штуІншим прийнятним прискорювачем є "стабілізовакатурки, яку застосовують у складній композиції ний до кліматичного впливу прискорювач" або гіпсу. Оптимальний діапазон нафталінсульфонат"стійкий до кліматичного впливу прискорювач" ного диспергатора становить від приблизно 0,5% (CSA), як описано у Патенті США № 3,573,947, до приблизно 1,5% відносно маси сухої штукатурякий включено авторами шляхом посилання. ки, ще кращий діапазон становить від приблизно Гіпсокартон, виготовлений згідно з варіантами 0,7% до приблизно 1,5% відносно маси сухої штувиконання даного винаходу, включає вкривальні катурки, і найкращий діапазон становить від приблисти або поверхневі листи, між якими формують лизно 0,7% до приблизно 1,2% відносно маси сузатужавіле гіпсове осердя з гіпсовмісної гідросухої штукатурки. міші. Згідно з винаходом, гіпсовмісні гідросуміші У варіантах виконання даного винаходу невключають пептизований кукурудзяний крохмаль з обов'язково можуть застосовуватися зміцнювальні розміром частинок, як описано вище. Затужавілий домішки, включаючи метафосфати та поліфосфагіпсовмісний матеріал осердя розташовується між ти. Згідно з даним винаходом, може застосовувадвома практично паралельними вкривальними тися будь-який прийнятний водорозчинний металистами, наприклад, паперовими вкривальними фосфат або поліфосфат. В оптимальному варіанті листами. Спеціалістам відомі різні типи паперових застосовують триметафосфатну сіль, включаючи вкривальних листів, і всі ці типи паперових вкриподвійні солі, такі, як триметафосфатні солі, які вальних листів можуть бути застосовані згідно з мають два катіони. Особливо корисними триметаданим винаходом. Також можуть застосовуватися фосфатними солями є триметафосфат натрію, вкривальні листи, які включають прошарки зі склятриметафосфат калію, триметафосфат кальцію, них або полімерних волокон. триметафосфат натрію-кальцію, триметафосфат Попередньо диспергований пептизований кулітію, триметафосфат амонію і т. ін., або їх комбікурудзяний крохмаль може додаватися у будьнації. Оптимальною триметафосфатною сіллю є який момент у процесі змішування, який застосотриметафосфат натрію. Перевагу віддають застовують для утворення гіпсовмісної гідросуміші. В суванню триметафосфатної солі у формі водного оптимальному варіанті попередньо диспергований розчину, наприклад, у межах приблизно 10-15% за пептизований кукурудзяний крохмаль додають у масою вмісту сухих речовин. Також можуть застотакий спосіб: попередньо диспергований у воді совуватись інші циклічні або ациклічні поліфосфапептизований кукурудзяний крохмаль вводять у ти, як описано у Патенті США № 6,409,825, видазмішувач для штукатурки, наприклад, приблизно ному Yu et al., який включено авторами шляхом за 10 дюймів від існуючих насадок для подачі вопосилання. ди. Триметафосфат натрію є відомою зміцнюваПопередня дисперсія пептизованого крохмалю льною домішкою у гіпсовмісних композиціях, хоча може містити приблизно 10% за масою крохмалю його зазвичай застосовують у межах від приблизу воді. Для одержання потрібного крохмального но 0,05% до приблизно 0,08% відносно маси сухої розчину температура води, яку застосовують для штукатурки, застосованої у гіпсовій гідросуміші. У диспергування та розчинення великих частинок варіантах виконання даного винаходу триметафопептизованого кукурудзяного крохмалю в оптимасфат натрію (або інший водорозчинний метафосльному варіанті має бути вищою за приблизно 55 фат або поліфосфат) може бути присутній у межах °F. Застосовують диспергуючий пристрій від приблизно 0,12% до приблизно 0,4% відносно Rotosolver® від Admix (Manchester, New маси сухої штукатурки, яку застосовують у складHampshire), який сприяє видаленню здуття у 10 % ній композиції гіпсу. Оптимальний діапазон тримепопередньо змішаній суспензії пептизованого кутафосфату натрію (або іншого водорозчинного курудзяного крохмалю. Для остаточного перемеметафосфату або поліфосфату) становить від 9 92645 10 лювання та розчинення застосовують пристрій Мило* 0,02 (0,27) Boston Shearpump® від Admix (Manchester, New Hampshire) з наступним введенням попередньо Загальна кількість води (фунти) 973 диспергованого крохмалю. При практичному втіленні даного винаходу для Співвідношення во0,82 виготовлення гіпсовмісних гідросумішей шляхом ди/штукатурки попереднього диспергування пептизованого крохмалю, який має оптимальний PSD, як обговорюва*3астосовують для попереднього утворення лося вище, потреба у воді збільшується лише піни. приблизно на 6-7 фунт/MSF, з одночасним забезпеченням максимального поліпшення міцності та зв'язування. Тобто, потреба у воді зменшується Приклад 2 від приблизно 10 фунт/MSF, в результаті чого заВиготовлення гіпсокартону з застосуванням безпечується заощадження коштів. Крім того, вага попередньо диспергованого крохмалю плити гіпсокартону ½ дюйма завтовшки, виготовЗразки гіпсокартону виготовляли, застосовуюленої з застосуванням цих композицій, може бути чи композицію гіпсової гідросуміші А за Прикладом знижена приблизно на 100-150 фунт/MSF, неза1, згідно з патентами США №№ 6,342,284, Yu et лежно від того, чи є крохмаль попередньо дисперal., та 6,632,550, Yu et al., які включено авторами гованим. шляхом посилання, за винятком того, що пептизоПредставлені нижче приклади докладніше пований кукурудзяний крохмаль попередньо дисперяснюють винахід. Вони не повинні розглядатись як гували у воді при 70 °F і у кількості 10% за масою. такі, що якимось чином обмежують обсяг винахоПопередньо диспергований (сирий) пептизований ду. кукурудзяний крохмаль (водну дисперсію) додаваПриклад 1 ли у такий спосіб: водний розчин попередньо дисЗразок композиції гіпсової гідросуміші, яка міспергованого пептизованого кукурудзяного крохматить попередньо диспергований у воді крохмаль лю вводили у змішувач для штукатурки приблизно Приклад композиції гіпсовмісної гідросуміші за 10 дюймів від існуючих насадок для подачі вопоказано нижче у Таблиці 1. Значення у Таблиці 1 ди. Процес включає окреме утворення піни та виражено як масовий відсоток відносно маси сухої введення піни у гідросуміш інших інгредієнтів, як штукатурки. Значення у круглих дужках представописано у Прикладі 5 цих патентів. ляють суху масу у фунтах (фунт/MSF). Одержаний в результаті гіпсокартон мав суху масу 1501 фунт/MSF та показник міцності на висмикування цвяха 86,0 фунтів, як показано нижче у Таблиці 2. Приклад 3 Порівняння гіпсокартону ½ дюйма завтовшки, виготовленого з попередньо диспергованим (сирим) пептизованим кукурудзяним крохмалем та сухим пептизованим кукурудзяним крохмалем. Випробувані зразки гіпсокартону виготовляли згідно з Прикладом 2 (тобто, СИРА композиція А) і порівнювали з СУХОЮ композицією А (з застосуванням нормального сухого пептизованого кукурудзяного крохмалю) та контрольним зразком. Крохмаль, який застосовували у гідросуміші СУХОЇ композиції А та контрольній гідросуміші, не був попередньо диспергованим. Таблиця 1 Компонент Штукатурка (фунт/MSF) Пептизований кукурудзяний крохмаль Триметафосфат натрію Диспергатор (нафталінсульфонат) Термостійкий прискорювач (HRA) Паперове волокно Композиція А мас. % (фунти) 100 (1186) 0,84 (10) 0,17 (1,99) 0,30 (3,6) 0,78 (9,3) 0,34 (4,0) Таблиця 2 Випробувана композиція компонент Суха штукатурка (фунт/MSF) Пептизований кукурудзяний крохмаль (фунт/MSF) Звичайний крохмаль (фунт/MSF) Диспергатор (нафталінсульфонат)2 (фунт/MSF) Триметафосфат натрію (фунт/MSF) Результати тестів випробуваної композиції Суха вага плити (фунт/MSF) Міцність на висмикування цвяха (фунт)† 3 год зволож., навантаження3 зчеплення, середи, (фунт) Контрольна плита 1265 Плита з СУХОЇ композиції А 1182 10,0 Плита з ВОЛОГОЇ композиції А 1186 10,01 5,7 4,0 8,0 8,0 0,65 2,0 2,0 1608 82,6 14,8 1500 81,0 15,5 1501 86,0 14,8 11 92645 12 Продовження таблиці 2 3 год зволож, порушення3,4 зчеплення (%) 16 год зволож., навантаження3 зчеплення, середн. (фунт) 16 год зволож., порушення3,4 зчеплення (%) Твердість краю (фунт) Твердість осердя (фунт) Міцність на згин, середн. (MD) (фунт) Міцність на згин, середи. (CMD) (фунт) 0,0 16,6 1,8 17,4 6,7 18,3 0,0 44-57 19,4 52,3 148,1 1,8 28-37 17,5 52,5 150,0 4,9 38-47 18,3 51,2 150,4 1 Крохмаль, попередньо диспергований у воді, 10% за масою 45% водний розчин 3 90°F/ 90% відн. вологість 4 Зрозуміло, що за цих умов відсоток частоти пошкоджень < 50% є прийнятним. † ASTM стандарт: 77 фунтів MD: подовжнє нарізання CMD: поперечне нарізання 2 Випробування міцності на висмикування цвяха, твердість краю та осердя і міцності на згин здійснювали згідно з ASTM C-473. Крім того, зазначено, що типовий гіпсокартон має товщину приблизно ½ дюйма і вагу приблизно від 1600 до 1800 фунт/MSF. Як показано у Таблиці 2, гіпсокартон, виготовлений з застосуванням гідросуміші Композиції Л, ВОЛОГОЇ чи СУХОЇ, забезпечували зниження ваги плити, більше за 100 фунт/MSF. Крім того, результати випробування демонструють, що плита з ВОЛОГОЇ композиції А, виготовлена з застосуванням попередньо диспергованого крохмалю, функціонує краще, ніж плита з СУХОЇ композиції А, зокрема, щодо міцності та висмикування цвяха. Усі джерела, включаючи наведені авторами публікації, патентні заявки та патенти, є включеними шляхом посилання тією мірою, якою кожне з джерел окремо і спеціально вказувалося б як включене шляхом посилання і було представлене авторами у повному обсязі. Вживання термінів в однині та множині у контексті опису винаходу (зокрема, у контексті представленої нижче формули винаходу) слід розуміти як такі, що охоплюють форми як одними, так і множини, якщо авторами не вказано іншого, або якщо контекст не передбачає протилежного. Вказування діапазонів значень служить лише як скорочене посилання на кожне окреме значення, яке охоплюється цим діапазоном, якщо авторами не вказано іншого, і кожне окреме значення включається до описутак само, як було б включене, якби було вказане авторами окремо. Усі описані авторами способи можуть виконуватись у будь-якому прийнятному порядку, якщо авторами не вказано іншого, або якщо контекст не передбачає протилежного. Застосування будь-яких і всіх прикладів або вказування авторами на приклад (наприклад, "такий, як") має на меті лише краще висвітлення винаходу і не обмежує обсяг винаходу, якщо не заявлено іншого. Жодне формулювання в описі не повинно тлумачитись як таке, що вказує на будьякий незаявлений елемент як суттєвий для практичного втілення винаходу. Авторами описуються оптимальні варіанти виконання цього винаходу, включаючи найкращий з відомих авторам спосіб здійснення винаходу. Слід розуміти, що наведені варіанти виконання є лише прикладами і не повинні розглядатись як такі, що обмежують обсяг винаходу. 13 Комп’ютерна верстка Л. Литвиненко 92645 Підписне 14 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
