Спосіб синтезу шихти германоевлитину

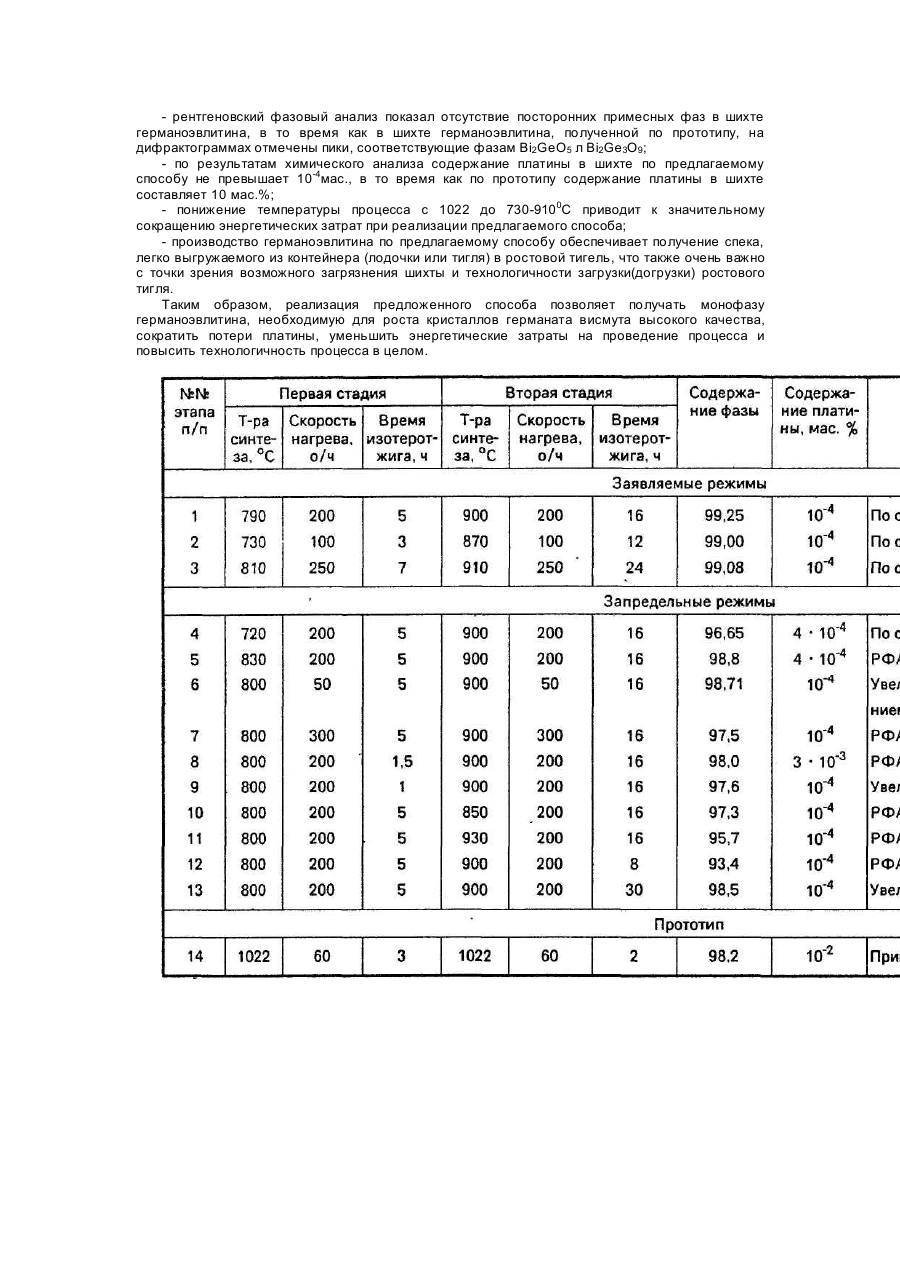

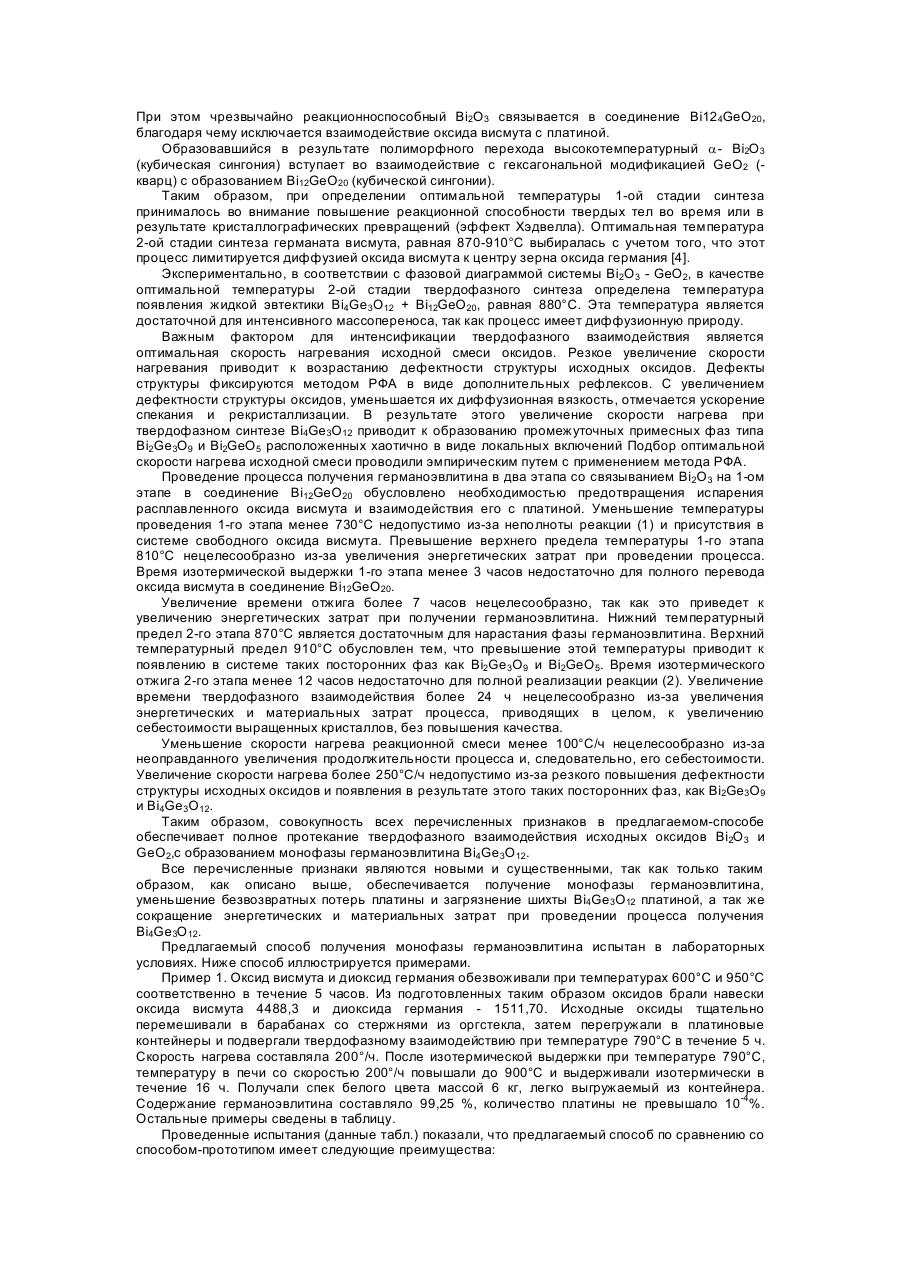

Изобретение относится к технологии получения германоэвлитина и может быть использовано при промышленном производстве кристаллов для сцинтилляционных J-детекторов Bi4Ge3O12, имеющих широкое применение в физике высоких энергий, ядерной физике, технической томографии и других областях науки и техники. Наиболее близким техническим решением к заявляемому является способ получения шихты германата висмута из исходных оксидов по керамической технологии [1]. Получение шихты Bi4Ge3O12 проводят в платиновом тигле из оксидов Ві2О3 и GeO2, взятых в соотношении 2:3. Исходный оксид Ві2О3 марки "осч" и оксид германия (IV) полупроводниковой чистоты подвергали предварительному обезвоживанию при температурах 600 и 950°С соответственно, затем оксиды смешивали в стехиометрическом соотношении, гомогенизировали и осуществляли твердофазный, синтез. Синтез проводили в плановом рабочем тигле При температуре 1022 ± 10°С в течение 3 ч. Затем тигель охлаждали до комнатной температуры, проводили догрузку ~ 1 кг стехиометрической смеси 2 Ві2О3 + GeO2 и повторно нагревали до температуры 1022°С и выдерживали при этой температуре 2 ч. После проведения твердофазного синтеза тигель со спеком помещали в ростовую установку и проводили выращивание по методу Чохральского. Недостатком этого способа является то, что кроме основной фазы германоэвлитина Bi4Ge3O12 в продукте имеются такие примесные фазы, как Bi2Ge3O9, Bi2GeO5. Примеси Bi2Ge3O9 и метастабильной фазы Bi2Ge2O5 образуются при температуре близкой к 1000°Сиболее. Кроме того, при проведении синтеза при высокой температуре (> 1000чС) имеет место взаимодействие расплавленного оксида висмута с платиной (материалом контейнера). Следствием этого является во-первых, ухудшение сцинтилляционных параметров кристаллов, выращенных из этой шихты, во-вторых, безвозвратные потери платины и высокие энергетические затраты при проведении процесса. К недостаткам этого способа следует отнести и то, что в указанных условиях образуется очень твердый спек, который практически невозможно выгрузит из рабочего тигля, а измельчение полученного спека приводит к дополнительному загрязнению шихты. Отрицательной особенностью способа является также необходимость дополнительной догрузки стехиометрической смеси оксидов, обусловленная ограниченным объемом рабочего тигля и приводящая к увеличению энергетических затрат и твердоемкости при осуществлении процесса. В основу изобретения поставлена задача разработать синтез шихты германоэвлитина, в котором за счет видоизменения режима и последовательности проведения стадии твердофазного взаимодействия исходных оксидов обеспечивалось бы предотвращение загрязнения шихты, сокращались бы трудоемкость и энергоемкость процесса. Решение задачи достигается тем, что в способе получения шихты германоэвлитина, включающей обезвоживание оксидов германия и висмута, сухое смешивание их в стехиометрическом соотношении, гомогенизацию, нагрев и двухстадийное твердофазное взаимодействие, согласно изобретению твердофазное взаимодействие проводят в две последовательные стадии непрерывно: сначала смесь окислов подвергают термообработке при температуре 730-810°С в течение 3-7 ч до получения фазы силленита Bi12GeO20, а затем при температуре 870-910°С в течение 12-24 ч до образования монофазы германоэвлитина Bi4Ge3O12. Реакционную смесь нагревают со скоростью 100-250 град/ч. Первой стадией является изотермический обжиг стехиометрической смеси оксидов при температуре 730-810°С в течение 3-7 ч, затем температуру повышают до 870-910°С и проводят (изотермическое выдерживание в течение 12-24 ч. При изотермической выдержке исходных оксидов висмута и германия в диапазоне температур 730-810°С в течение 3-7 ч имеет место следующее взаимодействие Образовавшийся в результате полиморфного перехода оксид висмута d- Ві2О3 (кубич.) обладает максимальной реакционной способностью в момент выделения, что позволяет согласно эффекту Хэдвалла сдвинуть реакцию взаимодействия оксидов висмута и германия в низкотемпературную область. В результате этого явления β системе идут реакции На данном этапе в диапазоне температур 730-810°С реализуется в основном реакция (2). При этом чрезвычайно реакционноспособный Ві2О3 связывается в соединение Bi124GeO20, благодаря чему исключается взаимодействие оксида висмута с платиной. Образовавшийся в результате полиморфного перехода высокотемпературный a- Ві2О3 (кубическая сингония) вступает во взаимодействие с гексагональной модификацией GeO2 (кварц) с образованием Bi12GeO20 (кубической сингонии). Таким образом, приопределении оптимальной температуры 1-ой стадии синтеза принималось во внимание повышение реакционной способности твердых тел во время или в результате кристаллографических превращений (эффект Хэдвелла). Оптимальная температура 2-ой стадии синтеза германата висмута, равная 870-910°С выбиралась с учетом того, что этот процесс лимитируется диффузией оксида висмута к центру зерна оксида германия [4]. Экспериментально, в соответствии с фазовой диаграммой системы Ві2О3 - GeO2, в качестве оптимальной температуры 2-ой стадии твердофазного синтеза определена температура появления жидкой эвтектики Bi4Ge3O12 + Bi12GeO20, равная 880°С. Эта температура является достаточной для интенсивного массопереноса, так как процесс имеет диффузионную природу. Важным фактором для интенсификации твердофазного взаимодействия является оптимальная скорость нагревания исходной смеси оксидов. Резкое увеличение скорости нагревания приводит к возрастанию дефектности структуры исходных оксидов. Дефекты структуры фиксируются методом РФА в виде дополнительных рефлексов. С увеличением дефектности структуры оксидов, уменьшается их диффузионная вязкость, отмечается ускорение спекания и рекристаллизации. В результате этого увеличение скорости нагрева при твердофазном синтезе Bi4Ge3O12 приводит к образованию промежуточных примесных фаз типа Bi2Ge3O9 и Bi2GeO5 расположенных хаотично в виде локальных включений Подбор оптимальной скорости нагрева исходной смеси проводили эмпирическим путем с применением метода РФА. Проведение процесса получения германоэвлитина в два этапа со связыванием Ві2О3 на 1-ом этапе в соединение Bi12GeO20 обусловлено необходимостью предотвращения испарения расплавленного оксида висмута и взаимодействия его с платиной. Уменьшение температуры проведения 1-го этапа менее 730°С недопустимо из-за неполноты реакции (1) и присутствия в системе свободного оксида висмута. Превышение верхнего предела температуры 1-го этапа 810°С нецелесообразно из-за увеличения энергетических затрат при проведении процесса. Время изотермической выдержки 1-го этапа менее 3 часов недостаточно для полного перевода оксида висмута в соединение Bi12GeO20. Увеличение времени отжига более 7 часов нецелесообразно, так как это приведет к увеличению энергетических затрат при получении германоэвлитина. Нижний температурный предел 2-го этапа 870°С является достаточным для нарастания фазы германоэвлитина. Верхний температурный предел 910°С обусловлен тем, что превышение этой температуры приводит к появлению в системе таких посторонних фаз как Bi2Ge3O9 и Bi2GeO5. Время изотермического отжига 2-го этапа менее 12 часов недостаточно для полной реализации реакции (2). Увеличение времени твердофазного взаимодействия более 24 ч нецелесообразно из-за увеличения энергетических и материальных затрат процесса, приводящих в целом, к увеличению себестоимости выращенных кристаллов, без повышения качества. Уменьшение скорости нагрева реакционной смеси менее 100°С/ч нецелесообразно из-за неоправданного увеличения продолжительности процесса и, следовательно, его себестоимости. Увеличение скорости нагрева более 250°С/ч недопустимо из-за резкого повышения дефектности структуры исходных оксидов и появления в результате этого таких посторонних фаз, как Bi2Ge3O9 и Bi4Ge3O12. Таким образом, совокупность всех перечисленных признаков в предлагаемом-способе обеспечивает полное протекание твердофазного взаимодействия исходных оксидов Ві2О3 и GeO2,c образованием монофазы германоэвлитина Bi4Ge3O12. Все перечисленные признаки являются новыми и существенными, так как только таким образом, как описано выше, обеспечивается получение монофазы германоэвлитина, уменьшение безвозвратных потерь платины и загрязнение шихты Bi4Ge3O12 платиной, а так же сокращение энергетических и материальных затрат при проведении процесса получения Bi4Ge3O12. Предлагаемый способ получения монофазы германоэвлитина испытан в лабораторных условиях. Ниже способ иллюстрируется примерами. Пример 1. Оксид висмута и диоксид германия обезвоживали при температурах 600°С и 950°С соответственно в течение 5 часов. Из подготовленных таким образом оксидов брали навески оксида висмута 4488,3 и диоксида германия - 1511,70. Исходные оксиды тщательно перемешивали в барабанах со стержнями из оргстекла, затем перегружали в платиновые контейнеры и подвергали твердофазному взаимодействию при температуре 790°С в течение 5 ч. Скорость нагрева составляла 200°/ч. После изотермической выдержки при температуре 790°С, температуру в печи со скоростью 200°/ч повышали до 900°С и выдерживали изотермически в течение 16 ч. Получали спек белого цвета массой 6 кг, легко выгружаемый из контейнера. Содержание германоэвлитина составляло 99,25 %, количество платины не превышало 10-4%. Остальные примеры сведены в таблицу. Проведенные испытания (данные табл.) показали, что предлагаемый способ по сравнению со способом-прототипом имеет следующие преимущества: - рентгеновский фазовый анализ показал отсутствие посторонних примесных фаз в шихте германоэвлитина, в то время как в шихте германоэвлитина, полученной по прототипу, на дифрактограммах отмечены пики, соответствующие фазам Bi2GeO5 л Bi2Ge3O9; - по результатам химического анализа содержание платины в шихте по предлагаемому способу не превышает 10-4мас., в то время как по прототипу содержание платины в шихте составляет 10 мас.%; - понижение температуры процесса с 1022 до 730-9100С приводит к значительному сокращению энергетических затрат при реализации предлагаемого способа; - производство германоэвлитина по предлагаемому способу обеспечивает получение спека, легко выгружаемого из контейнера (лодочки или тигля) в ростовой тигель, что также очень важно с точки зрения возможного загрязнения шихты и технологичности загрузки(догрузки) ростового тигля. Таким образом, реализация предложенного способа позволяет получать монофазу германоэвлитина, необходимую для роста кристаллов германата висмута высокого качества, сократить потери платины, уменьшить энергетические затраты на проведение процесса и повысить технологичность процесса в целом.
