Дерматом з функціональною прозорою обмежуючою пластиною

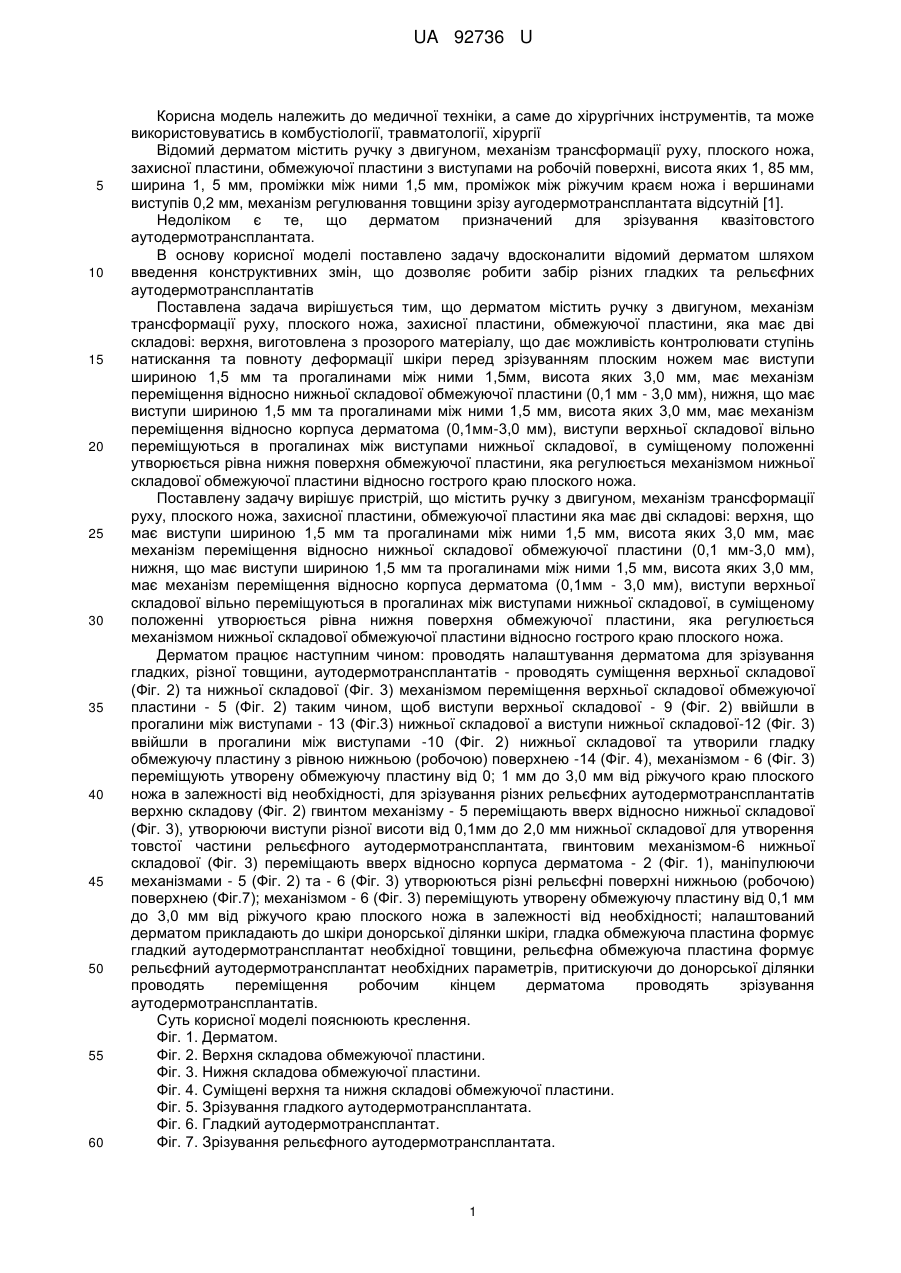

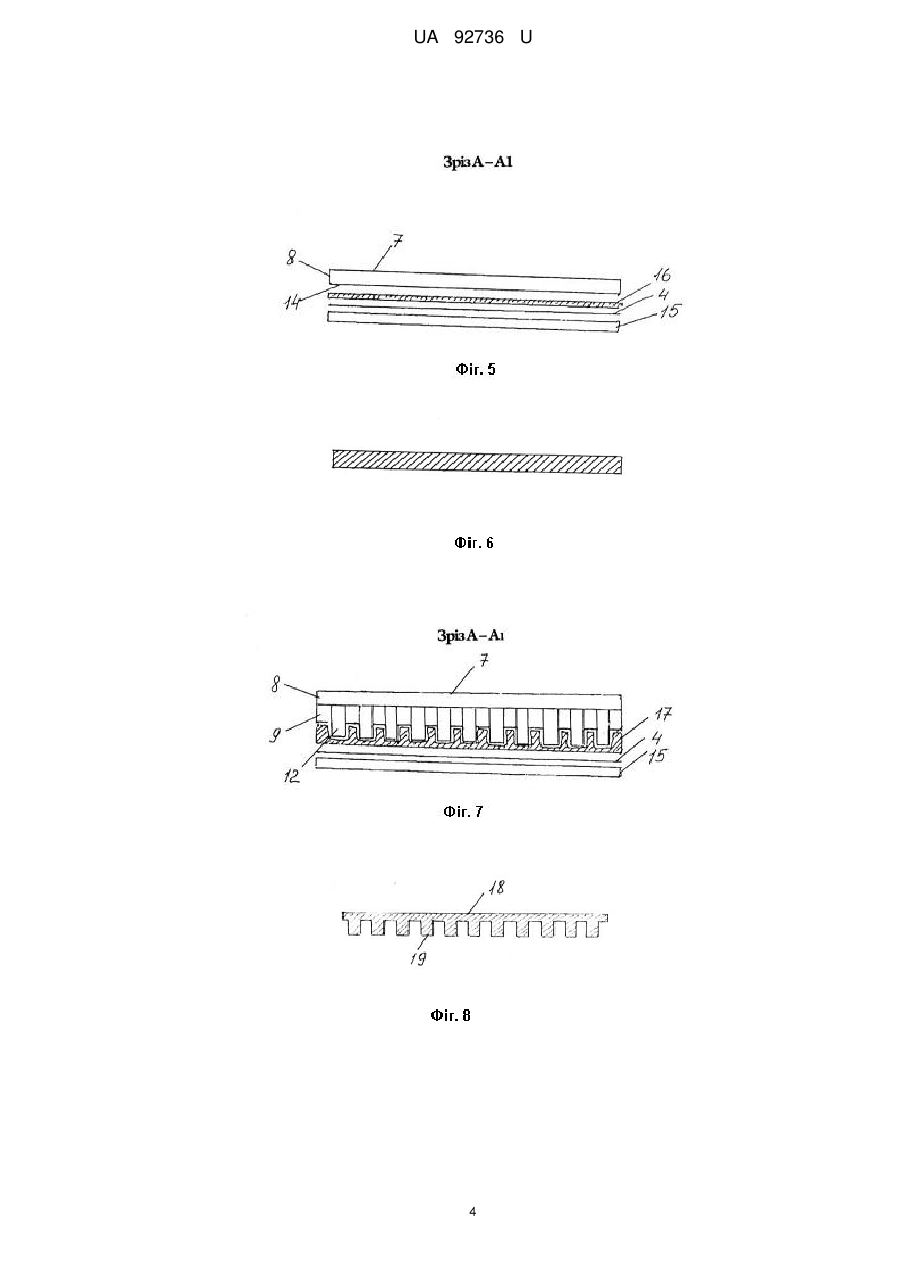

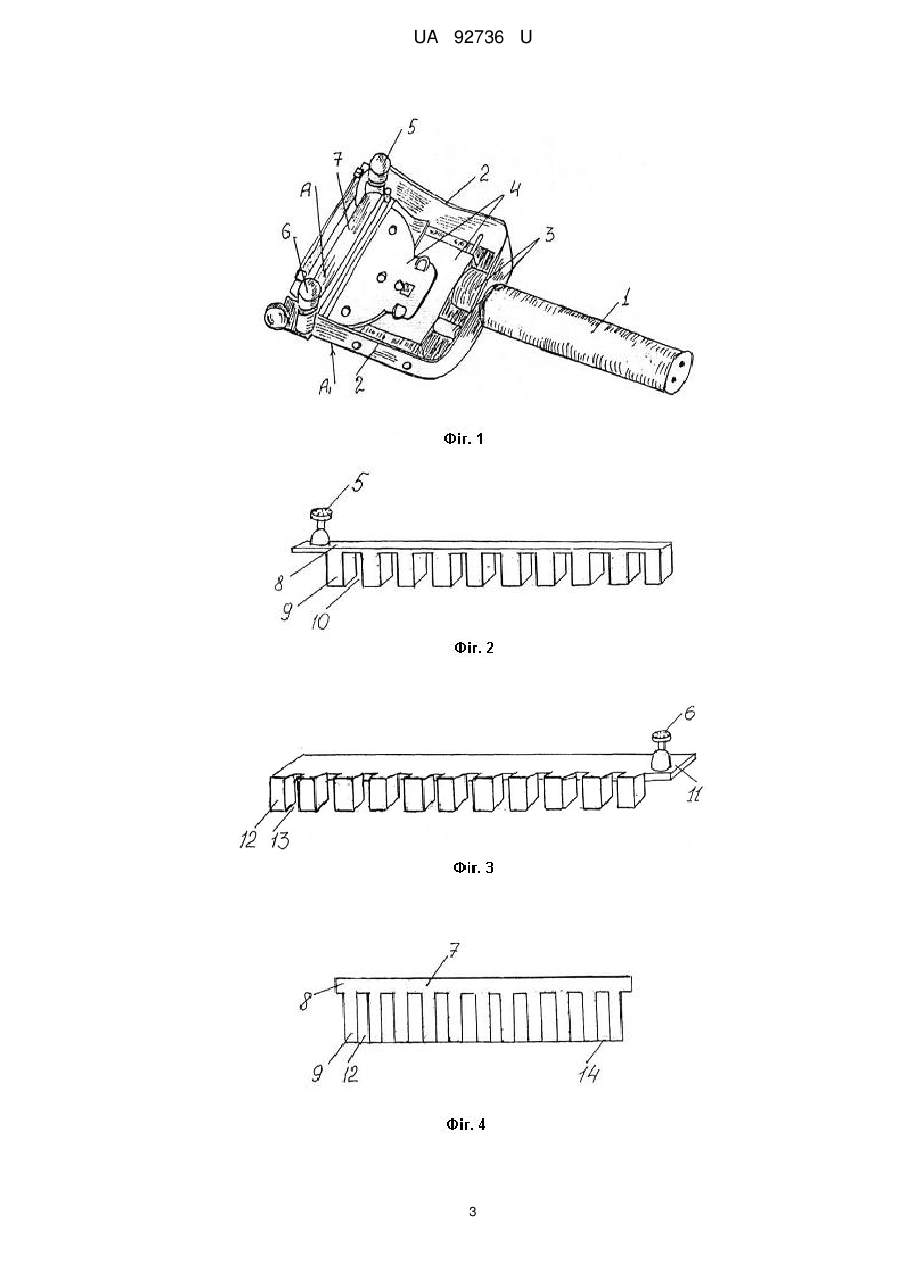

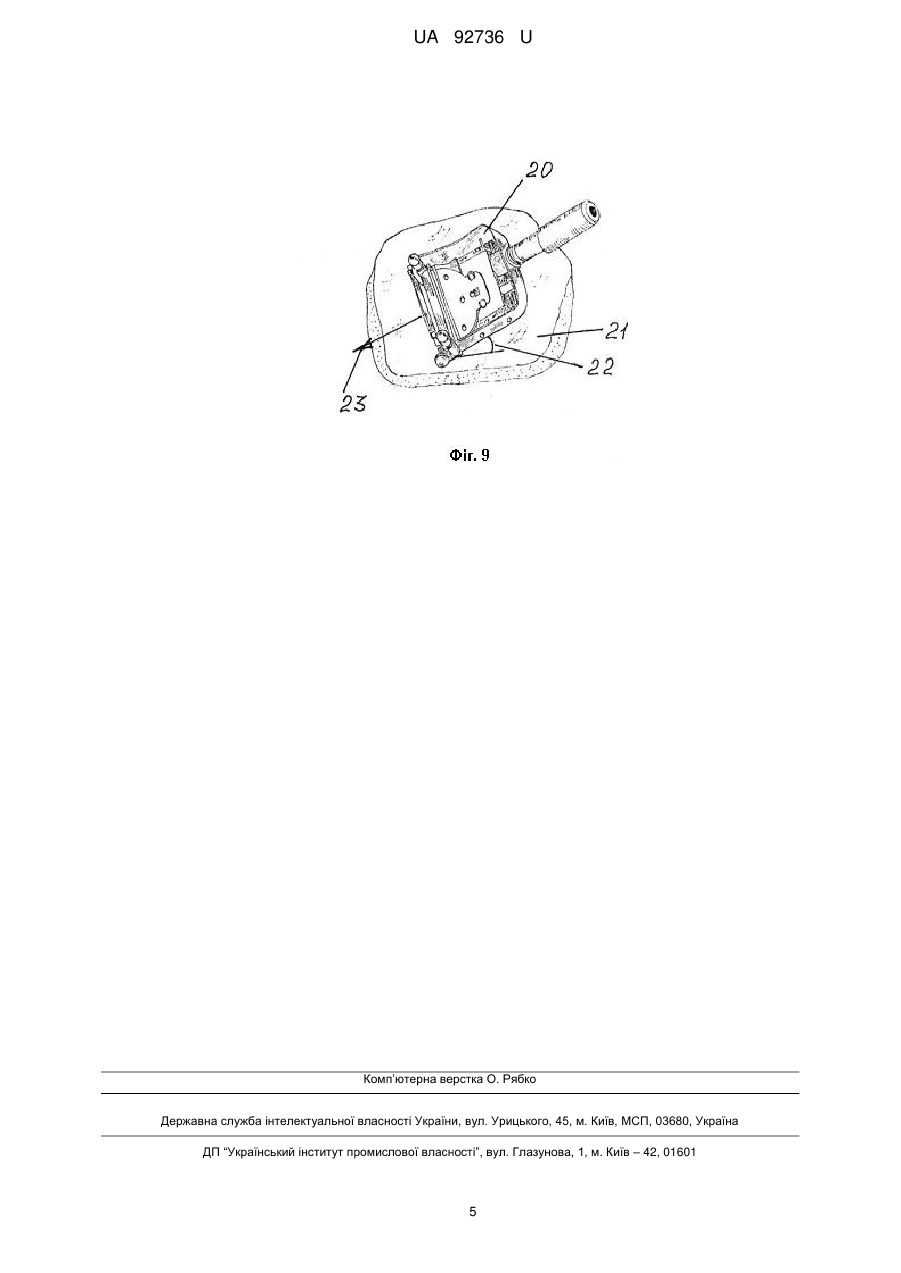

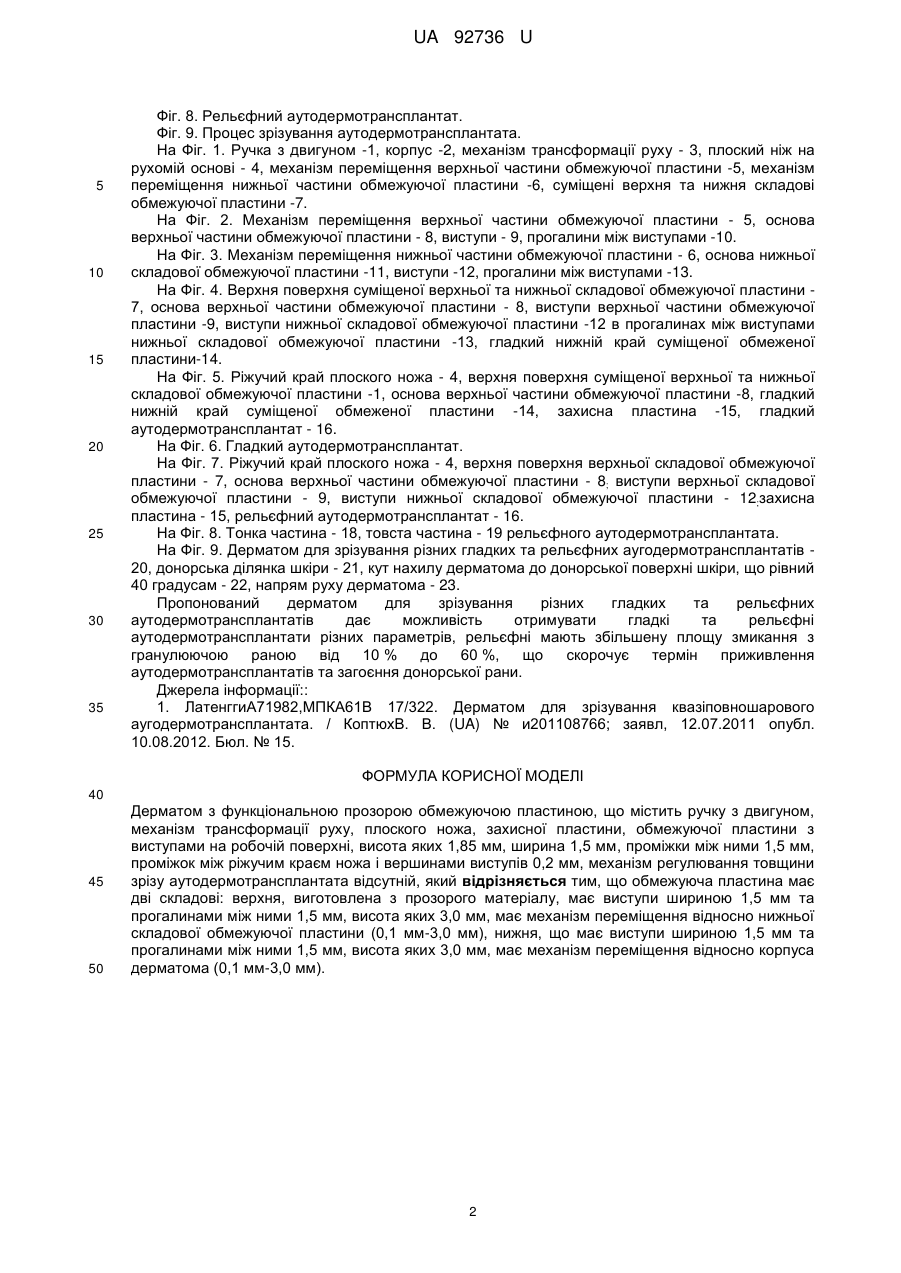

Реферат: UA 92736 U UA 92736 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медичної техніки, а саме до хірургічних інструментів, та може використовуватись в комбустіології, травматології, хірургії Відомий дерматом містить ручку з двигуном, механізм трансформації руху, плоского ножа, захисної пластини, обмежуючої пластини з виступами на робочій поверхні, висота яких 1, 85 мм, ширина 1, 5 мм, проміжки між ними 1,5 мм, проміжок між ріжучим краєм ножа і вершинами виступів 0,2 мм, механізм регулювання товщини зрізу аугодермотрансплантата відсутній [1]. Недоліком є те, що дерматом призначений для зрізування квазітовстого аутодермотрансплантата. В основу корисної моделі поставлено задачу вдосконалити відомий дерматом шляхом введення конструктивних змін, що дозволяє робити забір різних гладких та рельєфних аутодермотрансплантатів Поставлена задача вирішується тим, що дерматом містить ручку з двигуном, механізм трансформації руху, плоского ножа, захисної пластини, обмежуючої пластини, яка має дві складові: верхня, виготовлена з прозорого матеріалу, що дає можливість контролювати ступінь натискання та повноту деформації шкіри перед зрізуванням плоским ножем має виступи шириною 1,5 мм та прогалинами між ними 1,5мм, висота яких 3,0 мм, має механізм переміщення відносно нижньої складової обмежуючої пластини (0,1 мм - 3,0 мм), нижня, що має виступи шириною 1,5 мм та прогалинами між ними 1,5 мм, висота яких 3,0 мм, має механізм переміщення відносно корпуса дерматома (0,1мм-3,0 мм), виступи верхньої складової вільно переміщуються в прогалинах між виступами нижньої складової, в суміщеному положенні утворюється рівна нижня поверхня обмежуючої пластини, яка регулюється механізмом нижньої складової обмежуючої пластини відносно гострого краю плоского ножа. Поставлену задачу вирішує пристрій, що містить ручку з двигуном, механізм трансформації руху, плоского ножа, захисної пластини, обмежуючої пластини яка має дві складові: верхня, що має виступи шириною 1,5 мм та прогалинами між ними 1,5 мм, висота яких 3,0 мм, має механізм переміщення відносно нижньої складової обмежуючої пластини (0,1 мм-3,0 мм), нижня, що має виступи шириною 1,5 мм та прогалинами між ними 1,5 мм, висота яких 3,0 мм, має механізм переміщення відносно корпуса дерматома (0,1мм - 3,0 мм), виступи верхньої складової вільно переміщуються в прогалинах між виступами нижньої складової, в суміщеному положенні утворюється рівна нижня поверхня обмежуючої пластини, яка регулюється механізмом нижньої складової обмежуючої пластини відносно гострого краю плоского ножа. Дерматом працює наступним чином: проводять налаштування дерматома для зрізування гладких, різної товщини, аутодермотрансплантатів - проводять суміщення верхньої складової (Фіг. 2) та нижньої складової (Фіг. 3) механізмом переміщення верхньої складової обмежуючої пластини - 5 (Фіг. 2) таким чином, щоб виступи верхньої складової - 9 (Фіг. 2) ввійшли в прогалини між виступами - 13 (Фіг.3) нижньої складової а виступи нижньої складової-12 (Фіг. 3) ввійшли в прогалини між виступами -10 (Фіг. 2) нижньої складової та утворили гладку обмежуючу пластину з рівною нижньою (робочою) поверхнею -14 (Фіг. 4), механізмом - 6 (Фіг. 3) переміщують утворену обмежуючу пластину від 0; 1 мм до 3,0 мм від ріжучого краю плоского ножа в залежності від необхідності, для зрізування різних рельєфних аутодермотрансплантатів верхню складову (Фіг. 2) гвинтом механізму - 5 переміщають вверх відносно нижньої складової (Фіг. 3), утворюючи виступи різної висоти від 0,1мм до 2,0 мм нижньої складової для утворення товстої частини рельєфного аутодермотрансплантата, гвинтовим механізмом-6 нижньої складової (Фіг. 3) переміщають вверх відносно корпуса дерматома - 2 (Фіг. 1), маніпулюючи механізмами - 5 (Фіг. 2) та - 6 (Фіг. 3) утворюються різні рельєфні поверхні нижньою (робочою) поверхнею (Фіг.7); механізмом - 6 (Фіг. 3) переміщують утворену обмежуючу пластину від 0,1 мм до 3,0 мм від ріжучого краю плоского ножа в залежності від необхідності; налаштований дерматом прикладають до шкіри донорської ділянки шкіри, гладка обмежуюча пластина формує гладкий аутодермотрансплантат необхідної товщини, рельєфна обмежуюча пластина формує рельєфний аутодермотрансплантат необхідних параметрів, притискуючи до донорської ділянки проводять переміщення робочим кінцем дерматома проводять зрізування аутодермотрансплантатів. Суть корисної моделі пояснюють креслення. Фіг. 1. Дерматом. Фіг. 2. Верхня складова обмежуючої пластини. Фіг. 3. Нижня складова обмежуючої пластини. Фіг. 4. Суміщені верхня та нижня складові обмежуючої пластини. Фіг. 5. Зрізування гладкого аутодермотрансплантата. Фіг. 6. Гладкий аутодермотрансплантат. Фіг. 7. Зрізування рельєфного аутодермотрансплантата. 1 UA 92736 U 5 10 15 20 25 30 35 Фіг. 8. Рельєфний аутодермотрансплантат. Фіг. 9. Процес зрізування аутодермотрансплантата. На Фіг. 1. Ручка з двигуном -1, корпус -2, механізм трансформації руху - 3, плоский ніж на рухомій основі - 4, механізм переміщення верхньої частини обмежуючої пластини -5, механізм переміщення нижньої частини обмежуючої пластини -6, суміщені верхня та нижня складові обмежуючої пластини -7. На Фіг. 2. Механізм переміщення верхньої частини обмежуючої пластини - 5, основа верхньої частини обмежуючої пластини - 8, виступи - 9, прогалини між виступами -10. На Фіг. 3. Механізм переміщення нижньої частини обмежуючої пластини - 6, основа нижньої складової обмежуючої пластини -11, виступи -12, прогалини між виступами -13. На Фіг. 4. Верхня поверхня суміщеної верхньої та нижньої складової обмежуючої пластини 7, основа верхньої частини обмежуючої пластини - 8, виступи верхньої частини обмежуючої пластини -9, виступи нижньої складової обмежуючої пластини -12 в прогалинах між виступами нижньої складової обмежуючої пластини -13, гладкий нижній край суміщеної обмеженої пластини-14. На Фіг. 5. Ріжучий край плоского ножа - 4, верхня поверхня суміщеної верхньої та нижньої складової обмежуючої пластини -1, основа верхньої частини обмежуючої пластини -8, гладкий нижній край суміщеної обмеженої пластини -14, захисна пластина -15, гладкий аутодермотрансплантат - 16. На Фіг. 6. Гладкий аутодермотрансплантат. На Фіг. 7. Ріжучий край плоского ножа - 4, верхня поверхня верхньої складової обмежуючої пластини - 7, основа верхньої частини обмежуючої пластини - 8; виступи верхньої складової обмежуючої пластини - 9, виступи нижньої складової обмежуючої пластини - 12;захисна пластина - 15, рельєфний аутодермотрансплантат - 16. На Фіг. 8. Тонка частина - 18, товста частина - 19 рельєфного аутодермотрансплантата. На Фіг. 9. Дерматом для зрізування різних гладких та рельєфних аугодермотрансплантатів 20, донорська ділянка шкіри - 21, кут нахилу дерматома до донорської поверхні шкіри, що рівний 40 градусам - 22, напрям руху дерматома - 23. Пропонований дерматом для зрізування різних гладких та рельєфних аутодермотрансплантатів дає можливість отримувати гладкі та рельєфні аутодермотрансплантати різних параметрів, рельєфні мають збільшену площу змикання з гранулюючою раною від 10 % до 60 %, що скорочує термін приживлення аутодермотрансплантатів та загоєння донорської рани. Джерела інформації:: 1. ЛатенггиА71982,МПКА61В 17/322. Дерматом для зрізування квазіповношарового аугодермотрансплантата. / КоптюхВ. В. (UA) № и201108766; заявл, 12.07.2011 опубл. 10.08.2012. Бюл. № 15. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 50 Дерматом з функціональною прозорою обмежуючою пластиною, що містить ручку з двигуном, механізм трансформації руху, плоского ножа, захисної пластини, обмежуючої пластини з виступами на робочій поверхні, висота яких 1,85 мм, ширина 1,5 мм, проміжки між ними 1,5 мм, проміжок між ріжучим краєм ножа і вершинами виступів 0,2 мм, механізм регулювання товщини зрізу аутодермотрансплантата відсутній, який відрізняється тим, що обмежуюча пластина має дві складові: верхня, виготовлена з прозорого матеріалу, має виступи шириною 1,5 мм та прогалинами між ними 1,5 мм, висота яких 3,0 мм, має механізм переміщення відносно нижньої складової обмежуючої пластини (0,1 мм-3,0 мм), нижня, що має виступи шириною 1,5 мм та прогалинами між ними 1,5 мм, висота яких 3,0 мм, має механізм переміщення відносно корпуса дерматома (0,1 мм-3,0 мм). 2 UA 92736 U 3 UA 92736 U 4 UA 92736 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
