Неінвазійний спосіб вимірювання об’єму пухлин шкіри

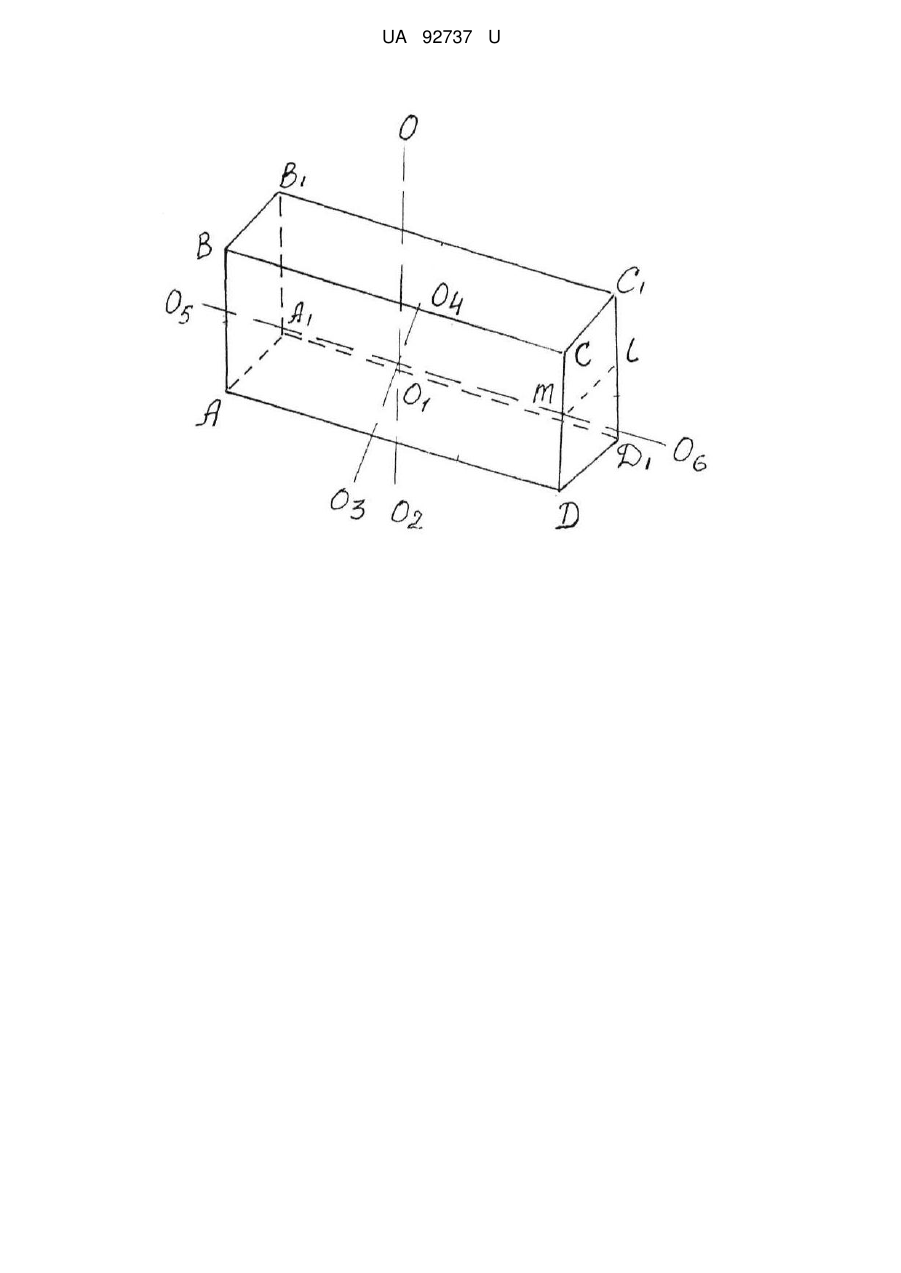

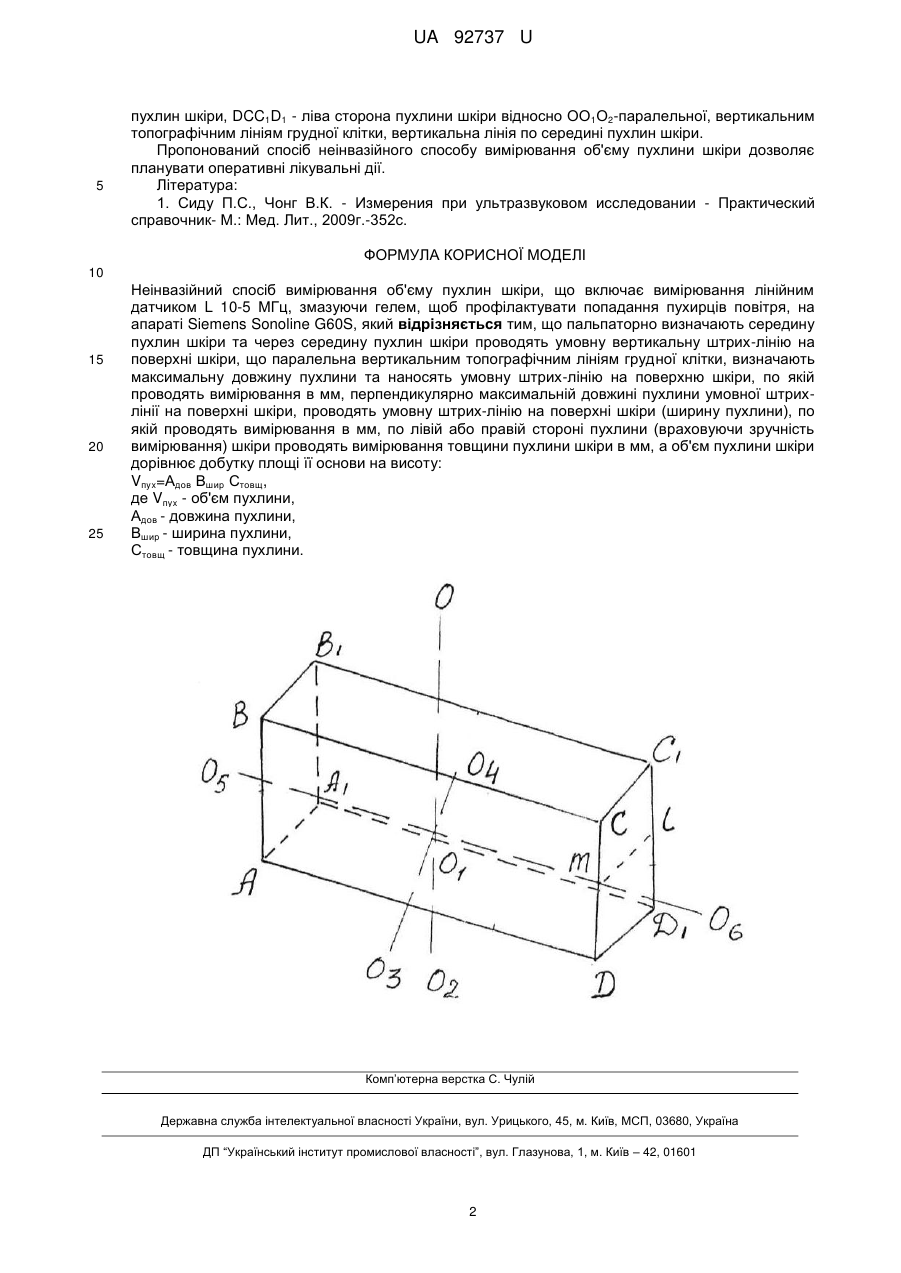

Реферат: Неінвазійний спосіб вимірювання об'єму пухлин шкіри містить вимірювання лінійним датчиком L 10-5 МГц, змазуючи гелем, щоб профілактувати попадання пухирців повітря, на апараті Siemens Sonoline G60S, причому пальпаторно визначають середину пухлин шкіри та через середину пухлин шкіри проводять умовну вертикальну штрих-лінію на поверхні шкіри, що паралельна вертикальним топографічним лініям грудної клітки, визначають максимальну довжину пухлини та наносять умовну штрих-лінію на поверхню шкіри, по якій проводять вимірювання в мм, перпендикулярно максимальній довжині пухлини умовної штрих-лінії на поверхні шкіри, проводять умовну штрих-лінію на поверхні шкіри (ширину пухлини), по якій проводять вимірювання в мм, по лівій або правій стороні пухлини (враховуючи зручність вимірювання) шкіри проводять вимірювання товщини пухлини шкіри в мм. UA 92737 U (12) UA 92737 U UA 92737 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медицини, для визначення об'єму пухлин шкіри та може використовуватись в онкології. Відомий спосіб для вимірювання товщини шкіри здійснюється наступним чином: вимірюється лінійним датчиком L 10 - 5 МГц,змазуючи гелем, щоб профілактувати попадання пухирців повітря, на апараті Siemens Sonoline G60S [1]. Недоліком відомого способу є його недостатня інформативність. В основу корисної моделі поставлено задачу створити новий спосіб шляхом введення нових технологічних дій, що направлений на підвищення технологічності способу. Поставлена задача вирішується тим, що пальпаторно визначають середину пухлин шкіри та через середину пухлин шкіри проводять умовну вертикальну штрих-лінію на поверхні шкіри, що паралельна вертикальним топографічним лініям грудної клітки, визначають максимальну довжину пухлини та наносять умовну штрих-лінію на поверхні шкіри, по якій проводять вимірювання в мм, перпендикулярно максимальній довжині пухлини умовної штрих -лінії на поверхні шкіри, проводять умовну штрих-лінію на поверхні шкіри (ширину пухлини), по якій проводять вимірювання в мм, по лівій або правій стороні пухлини (враховуючи зручність вимірювання) шкіри проводять вимірювання товщину пухлини шкіри в мм. Об'єм пухлини шкіри дорівнює добутку площі її основи на висоту. Vпyx = Адов Вшир Стовщ Vпyx - об'єм пухлини. Адов - довжина пухлини. Вшир - ширина пухлини. Стовщ - товщина пухлини. Поставлена задача вирішується тим, що пальпаторно визначають середину пухлин шкіри та через середину пухлин шкіри проводять умовну вертикальну штрих-лінію на поверхні шкіри, що паралельна вертикальним топографічним лініям грудної клітки визначають максимальну довжину пухлини та наносять умовну штрих- лінію на поверхні шкіри, по якій проводять вимірювання в мм, перпендикулярно максимальній довжині пухлини умовної штрих-лінії на поверхні шкіри, проводять умовну штрих-лінію на поверхні шкіри (ширину пухлини), по якій проводять вимірювання в мм, по лівій або правій стороні пухлини (враховуючи зручність вимірювання) шкіри проводять вимірювання товщини пухлини шкіри в мм. Об'єм пухлини шкіри дорівнює добутку площі її основи на висоту. Vпyx = Адов Вшир Стовщ Vпyx - об'єм пухлини. Адов - довжина пухлини. Вшир - ширина пухлини. Стовщ - товщина пухлини. Спосіб здійснюється наступним чином: (фіг.1) пальпаторно визначають середину пухлин шкіри та через середину пухлин шкіри проводять умовну вертикальну штрих- лінію на поверхні шкіри – OO1О2, що паралельна вертикальним топографічним лініям грудної клітки визначають максимальну довжину пухлини та наносять умовну штрих-лінію на поверхні шкіри – O5O6, по якій проводять вимірювання в мм, перпендикулярно максимальної довжини пухлини умовної штрих-лінії на поверхні шкіри – О3О4, проводять умовну штрих-лінію на поверхні шкіри (ширину пухлини), по якій проводять вимірювання в мм, по лівій -АВВіАі або правій – DCC1D1 cтopoнi пухлини ( враховуючи зручність вимірювання ) шкіри проводять вимірювання товщини пухлини ML шкіри в мм, вимірюється лінійним датчиком L 10 - 5 МГц, змазуючи гелем, щоб профілактувати попадання пухирців повітря, на апараті Siemens Sonoline G60S, об'єм пухлини дорівнює добутку довжини, ширини, товщини. Vпyx = Адов Вшир Стовщ Vпyx - об'єм пухлини. Адов - довжина пухлини. Вшир - ширина пухлини. Стовщ - товщина пухлини. Суть корисної моделі пояснюють кресленням^ де зображено: Схема способу вимірювання об'єму пухлин шкіри. На кресленні ОО1О2 - паралельна; вертикальним топографічним лініям грудної клітки, вертикальна лінія по середині пухлин шкіри, ABCD - верхні сторона пухлин шкіри, A1B1C1D1 задня сторона пухлин шкіри, О5О6 - максимальна довжина верхньої сторони пухлин шкіри, ОзО4 - максимальна ширина верхньої сторони пухлин шкіри, ML - відстань між верхньою та задньою сторонами пухлин шкіри (товщина), АВВ1А1 - права сторона пухлин шкіри відносно ОО1О2 паралельної, вертикальним топографічним лініям грудної клітки, вертикальна лінія по середині 1 UA 92737 U 5 пухлин шкіри, DCC1D1 - ліва сторона пухлини шкіри відносно ОО1О2-паралельної, вертикальним топографічним лініям грудної клітки, вертикальна лінія по середині пухлин шкіри. Пропонований спосіб неінвазійного способу вимірювання об'єму пухлини шкіри дозволяє планувати оперативні лікувальні дії. Література: 1. Сиду П.С., Чонг В.К. - Измерения при ультразвуковом исследовании - Практический справочник- М.: Мед. Лит., 2009г.-352с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 25 Неінвазійний спосіб вимірювання об'єму пухлин шкіри, що включає вимірювання лінійним датчиком L 10-5 МГц, змазуючи гелем, щоб профілактувати попадання пухирців повітря, на апараті Siemens Sonoline G60S, який відрізняється тим, що пальпаторно визначають середину пухлин шкіри та через середину пухлин шкіри проводять умовну вертикальну штрих-лінію на поверхні шкіри, що паралельна вертикальним топографічним лініям грудної клітки, визначають максимальну довжину пухлини та наносять умовну штрих-лінію на поверхню шкіри, по якій проводять вимірювання в мм, перпендикулярно максимальній довжині пухлини умовної штрихлінії на поверхні шкіри, проводять умовну штрих-лінію на поверхні шкіри (ширину пухлини), по якій проводять вимірювання в мм, по лівій або правій стороні пухлини (враховуючи зручність вимірювання) шкіри проводять вимірювання товщини пухлини шкіри в мм, а об'єм пухлини шкіри дорівнює добутку площі її основи на висоту: Vпyx=Адов Вшир Стовщ, де Vпyx - об'єм пухлини, Адов - довжина пухлини, Вшир - ширина пухлини, Стовщ - товщина пухлини. Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
