Пристрій для фітопаротерапії з інтелектуальною системою управління процедурою

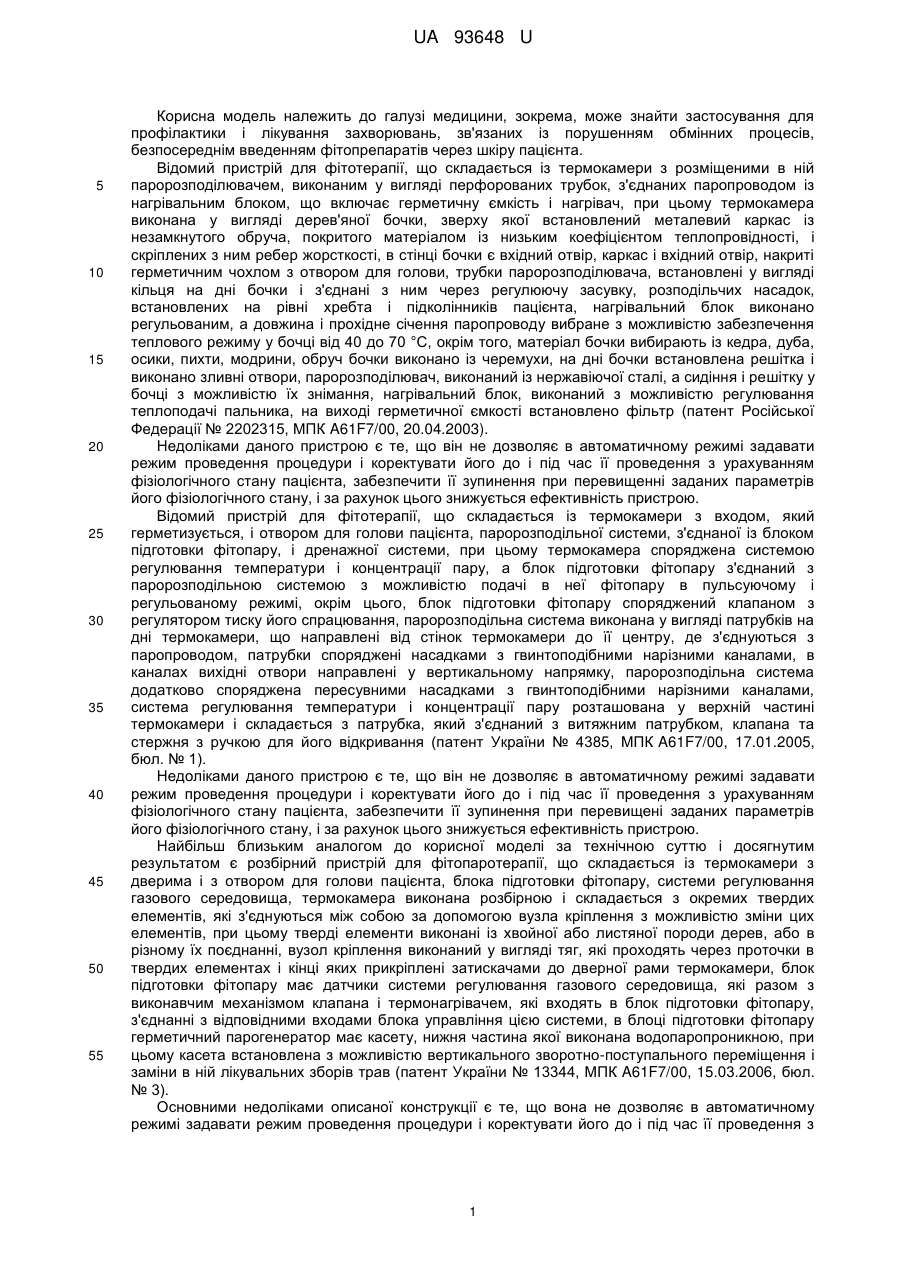

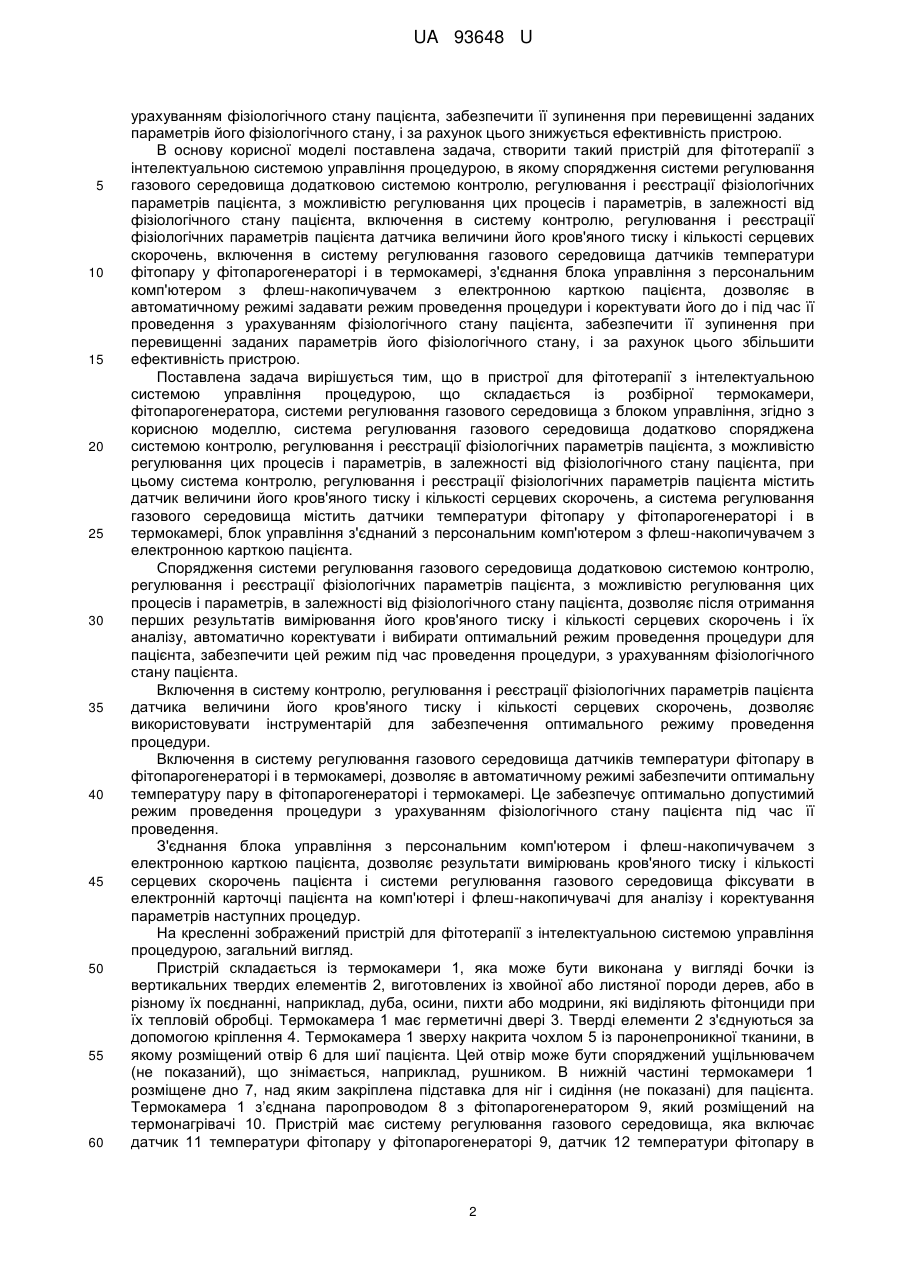

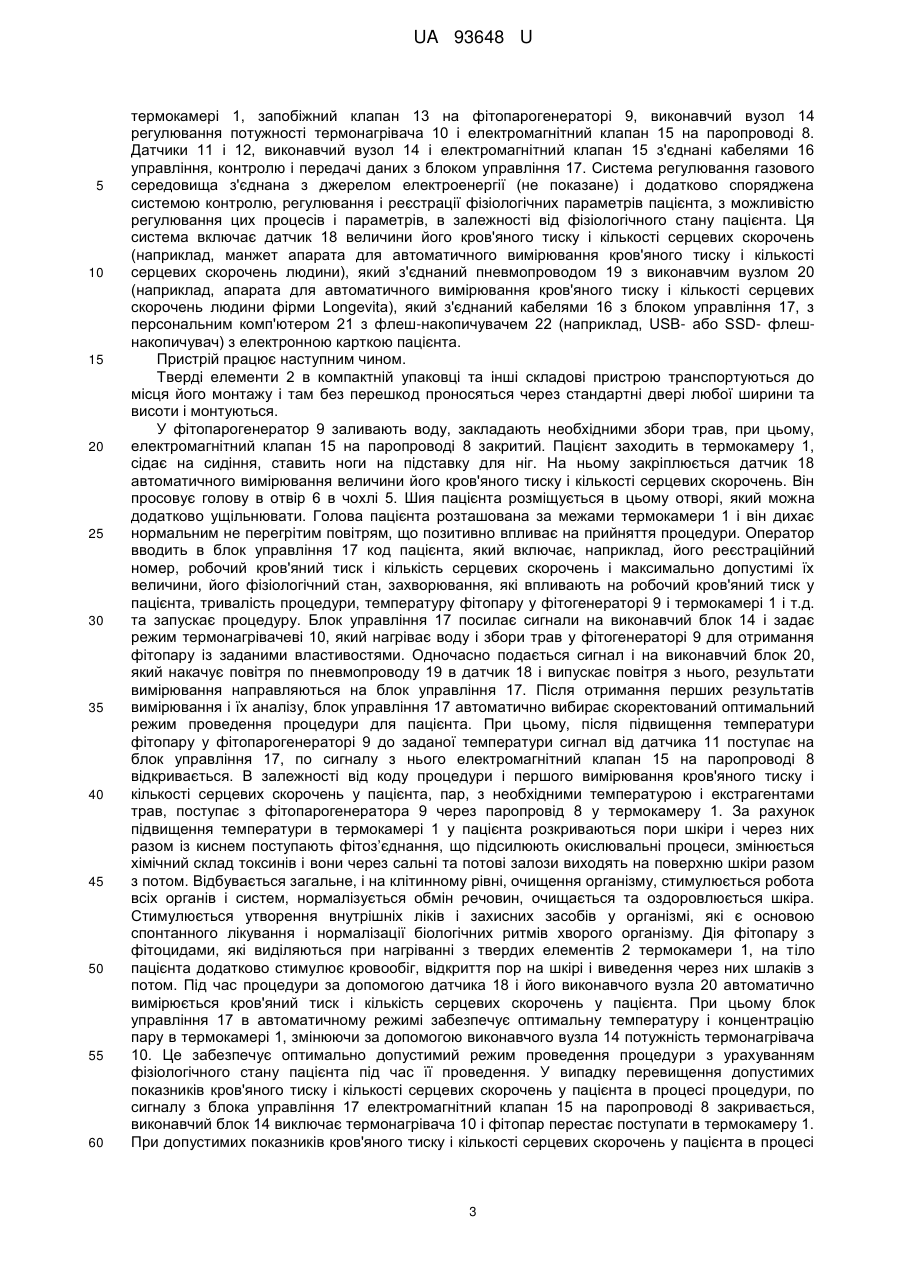

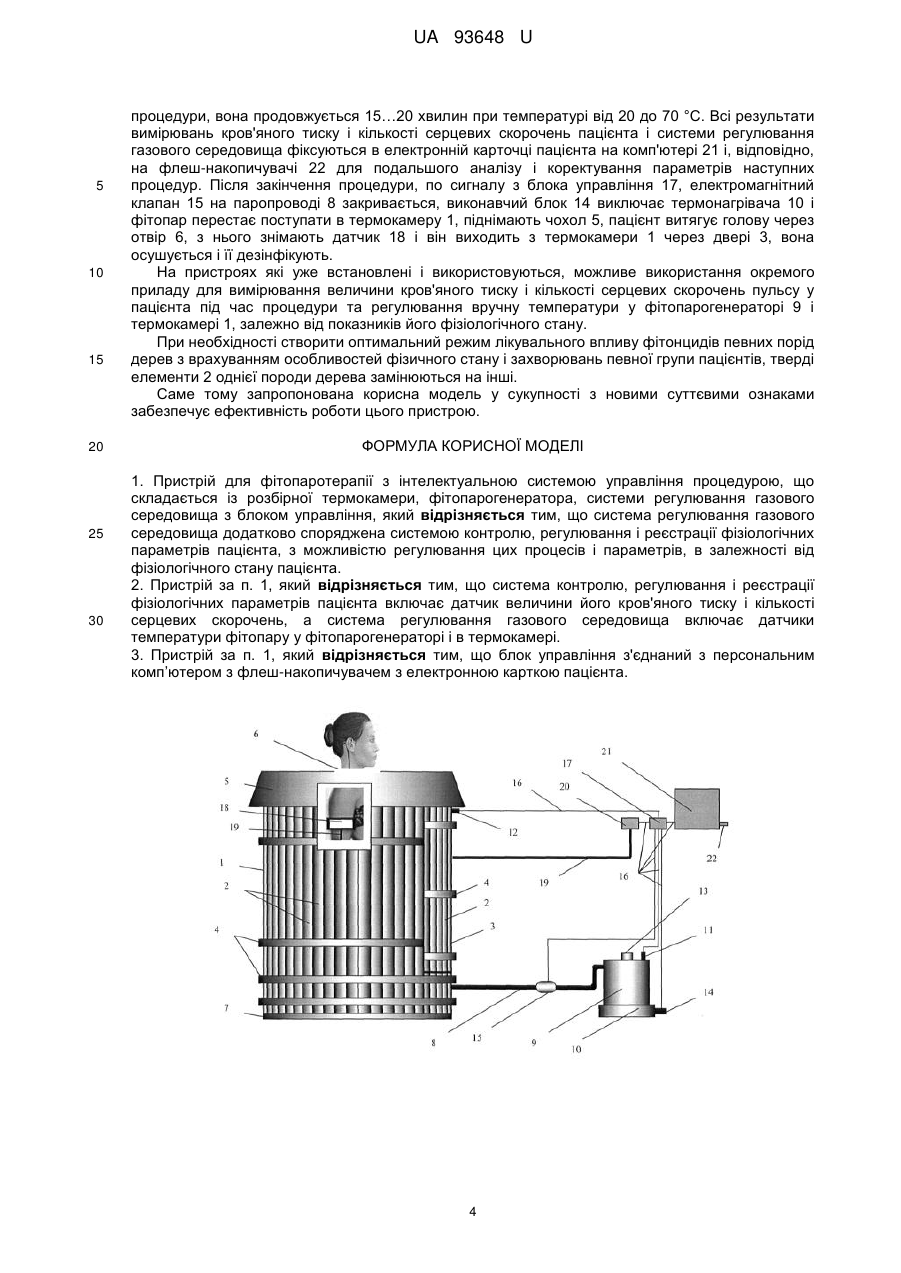

Реферат: UA 93648 U UA 93648 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі медицини, зокрема, може знайти застосування для профілактики і лікування захворювань, зв'язаних із порушенням обмінних процесів, безпосереднім введенням фітопрепаратів через шкіру пацієнта. Відомий пристрій для фітотерапії, що складається із термокамери з розміщеними в ній паророзподілювачем, виконаним у вигляді перфорованих трубок, з'єднаних паропроводом із нагрівальним блоком, що включає герметичну ємкість і нагрівач, при цьому термокамера виконана у вигляді дерев'яної бочки, зверху якої встановлений металевий каркас із незамкнутого обруча, покритого матеріалом із низьким коефіцієнтом теплопровідності, і скріплених з ним ребер жорсткості, в стінці бочки є вхідний отвір, каркас і вхідний отвір, накриті герметичним чохлом з отвором для голови, трубки паророзподілювача, встановлені у вигляді кільця на дні бочки і з'єднані з ним через регулюючу засувку, розподільчих насадок, встановлених на рівні хребта і підколінників пацієнта, нагрівальний блок виконано регульованим, а довжина і прохідне січення паропроводу вибране з можливістю забезпечення теплового режиму у бочці від 40 до 70 °С, окрім того, матеріал бочки вибирають із кедра, дуба, осики, пихти, модрини, обруч бочки виконано із черемухи, на дні бочки встановлена решітка і виконано зливні отвори, паророзподілювач, виконаний із нержавіючої сталі, а сидіння і решітку у бочці з можливістю їх знімання, нагрівальний блок, виконаний з можливістю регулювання теплоподачі пальника, на виході герметичної ємкості встановлено фільтр (патент Російської Федерації № 2202315, МПК A61F7/00, 20.04.2003). Недоліками даного пристрою є те, що він не дозволяє в автоматичному режимі задавати режим проведення процедури і коректувати його до і під час її проведення з урахуванням фізіологічного стану пацієнта, забезпечити її зупинення при перевищенні заданих параметрів його фізіологічного стану, і за рахунок цього знижується ефективність пристрою. Відомий пристрій для фітотерапії, що складається із термокамери з входом, який герметизується, і отвором для голови пацієнта, паророзподільної системи, з'єднаної із блоком підготовки фітопару, і дренажної системи, при цьому термокамера споряджена системою регулювання температури і концентрації пару, а блок підготовки фітопару з'єднаний з паророзподільною системою з можливістю подачі в неї фітопару в пульсуючому і регульованому режимі, окрім цього, блок підготовки фітопару споряджений клапаном з регулятором тиску його спрацювання, паророзподільна система виконана у вигляді патрубків на дні термокамери, що направлені від стінок термокамери до її центру, де з'єднуються з паропроводом, патрубки споряджені насадками з гвинтоподібними нарізними каналами, в каналах вихідні отвори направлені у вертикальному напрямку, паророзподільна система додатково споряджена пересувними насадками з гвинтоподібними нарізними каналами, система регулювання температури і концентрації пару розташована у верхній частині термокамери і складається з патрубка, який з'єднаний з витяжним патрубком, клапана та стержня з ручкою для його відкривання (патент України № 4385, МПК A61F7/00, 17.01.2005, бюл. № 1). Недоліками даного пристрою є те, що він не дозволяє в автоматичному режимі задавати режим проведення процедури і коректувати його до і під час її проведення з урахуванням фізіологічного стану пацієнта, забезпечити її зупинення при перевищені заданих параметрів його фізіологічного стану, і за рахунок цього знижується ефективність пристрою. Найбільш близьким аналогом до корисної моделі за технічною суттю і досягнутим результатом є розбірний пристрій для фітопаротерапії, що складається із термокамери з дверима і з отвором для голови пацієнта, блока підготовки фітопару, системи регулювання газового середовища, термокамера виконана розбірною і складається з окремих твердих елементів, які з'єднуються між собою за допомогою вузла кріплення з можливістю зміни цих елементів, при цьому тверді елементи виконані із хвойної або листяної породи дерев, або в різному їх поєднанні, вузол кріплення виконаний у вигляді тяг, які проходять через проточки в твердих елементах і кінці яких прикріплені затискачами до дверної рами термокамери, блок підготовки фітопару має датчики системи регулювання газового середовища, які разом з виконавчим механізмом клапана і термонагрівачем, які входять в блок підготовки фітопару, з'єднанні з відповідними входами блока управління цією системи, в блоці підготовки фітопару герметичний парогенератор має касету, нижня частина якої виконана водопаропроникною, при цьому касета встановлена з можливістю вертикального зворотно-поступального переміщення і заміни в ній лікувальних зборів трав (патент України № 13344, МПК A61F7/00, 15.03.2006, бюл. № 3). Основними недоліками описаної конструкції є те, що вона не дозволяє в автоматичному режимі задавати режим проведення процедури і коректувати його до і під час її проведення з 1 UA 93648 U 5 10 15 20 25 30 35 40 45 50 55 60 урахуванням фізіологічного стану пацієнта, забезпечити її зупинення при перевищенні заданих параметрів його фізіологічного стану, і за рахунок цього знижується ефективність пристрою. В основу корисної моделі поставлена задача, створити такий пристрій для фітотерапії з інтелектуальною системою управління процедурою, в якому спорядження системи регулювання газового середовища додатковою системою контролю, регулювання і реєстрації фізіологічних параметрів пацієнта, з можливістю регулювання цих процесів і параметрів, в залежності від фізіологічного стану пацієнта, включення в систему контролю, регулювання і реєстрації фізіологічних параметрів пацієнта датчика величини його кров'яного тиску і кількості серцевих скорочень, включення в систему регулювання газового середовища датчиків температури фітопару у фітопарогенераторі і в термокамері, з'єднання блока управління з персональним комп'ютером з флеш-накопичувачем з електронною карткою пацієнта, дозволяє в автоматичному режимі задавати режим проведення процедури і коректувати його до і під час її проведення з урахуванням фізіологічного стану пацієнта, забезпечити її зупинення при перевищенні заданих параметрів його фізіологічного стану, і за рахунок цього збільшити ефективність пристрою. Поставлена задача вирішується тим, що в пристрої для фітотерапії з інтелектуальною системою управління процедурою, що складається із розбірної термокамери, фітопарогенератора, системи регулювання газового середовища з блоком управління, згідно з корисною моделлю, система регулювання газового середовища додатково споряджена системою контролю, регулювання і реєстрації фізіологічних параметрів пацієнта, з можливістю регулювання цих процесів і параметрів, в залежності від фізіологічного стану пацієнта, при цьому система контролю, регулювання і реєстрації фізіологічних параметрів пацієнта містить датчик величини його кров'яного тиску і кількості серцевих скорочень, а система регулювання газового середовища містить датчики температури фітопару у фітопарогенераторі і в термокамері, блок управління з'єднаний з персональним комп'ютером з флеш-накопичувачем з електронною карткою пацієнта. Спорядження системи регулювання газового середовища додатковою системою контролю, регулювання і реєстрації фізіологічних параметрів пацієнта, з можливістю регулювання цих процесів і параметрів, в залежності від фізіологічного стану пацієнта, дозволяє після отримання перших результатів вимірювання його кров'яного тиску і кількості серцевих скорочень і їх аналізу, автоматично коректувати і вибирати оптимальний режим проведення процедури для пацієнта, забезпечити цей режим під час проведення процедури, з урахуванням фізіологічного стану пацієнта. Включення в систему контролю, регулювання і реєстрації фізіологічних параметрів пацієнта датчика величини його кров'яного тиску і кількості серцевих скорочень, дозволяє використовувати інструментарій для забезпечення оптимального режиму проведення процедури. Включення в систему регулювання газового середовища датчиків температури фітопару в фітопарогенераторі і в термокамері, дозволяє в автоматичному режимі забезпечити оптимальну температуру пару в фітопарогенераторі і термокамері. Це забезпечує оптимально допустимий режим проведення процедури з урахуванням фізіологічного стану пацієнта під час її проведення. З'єднання блока управління з персональним комп'ютером і флеш-накопичувачем з електронною карткою пацієнта, дозволяє результати вимірювань кров'яного тиску і кількості серцевих скорочень пацієнта і системи регулювання газового середовища фіксувати в електронній карточці пацієнта на комп'ютері і флеш-накопичувачі для аналізу і коректування параметрів наступних процедур. На кресленні зображений пристрій для фітотерапії з інтелектуальною системою управління процедурою, загальний вигляд. Пристрій складається із термокамери 1, яка може бути виконана у вигляді бочки із вертикальних твердих елементів 2, виготовлених із хвойної або листяної породи дерев, або в різному їх поєднанні, наприклад, дуба, осини, пихти або модрини, які виділяють фітонциди при їх тепловій обробці. Термокамера 1 має герметичні двері 3. Тверді елементи 2 з'єднуються за допомогою кріплення 4. Термокамера 1 зверху накрита чохлом 5 із паронепроникної тканини, в якому розміщений отвір 6 для шиї пацієнта. Цей отвір може бути споряджений ущільнювачем (не показаний), що знімається, наприклад, рушником. В нижній частині термокамери 1 розміщене дно 7, над яким закріплена підставка для ніг і сидіння (не показані) для пацієнта. Термокамера 1 з’єднана паропроводом 8 з фітопарогенератором 9, який розміщений на термонагрівачі 10. Пристрій має систему регулювання газового середовища, яка включає датчик 11 температури фітопару у фітопарогенераторі 9, датчик 12 температури фітопару в 2 UA 93648 U 5 10 15 20 25 30 35 40 45 50 55 60 термокамері 1, запобіжний клапан 13 на фітопарогенераторі 9, виконавчий вузол 14 регулювання потужності термонагрівача 10 і електромагнітний клапан 15 на паропроводі 8. Датчики 11 і 12, виконавчий вузол 14 і електромагнітний клапан 15 з'єднані кабелями 16 управління, контролю і передачі даних з блоком управління 17. Система регулювання газового середовища з'єднана з джерелом електроенергії (не показане) і додатково споряджена системою контролю, регулювання і реєстрації фізіологічних параметрів пацієнта, з можливістю регулювання цих процесів і параметрів, в залежності від фізіологічного стану пацієнта. Ця система включає датчик 18 величини його кров'яного тиску і кількості серцевих скорочень (наприклад, манжет апарата для автоматичного вимірювання кров'яного тиску і кількості серцевих скорочень людини), який з'єднаний пневмопроводом 19 з виконавчим вузлом 20 (наприклад, апарата для автоматичного вимірювання кров'яного тиску і кількості серцевих скорочень людини фірми Longevita), який з'єднаний кабелями 16 з блоком управління 17, з персональним комп'ютером 21 з флеш-накопичувачем 22 (наприклад, USB- або SSD- флешнакопичувач) з електронною карткою пацієнта. Пристрій працює наступним чином. Тверді елементи 2 в компактній упаковці та інші складові пристрою транспортуються до місця його монтажу і там без перешкод проносяться через стандартні двері любої ширини та висоти і монтуються. У фітопарогенератор 9 заливають воду, закладають необхідними збори трав, при цьому, електромагнітний клапан 15 на паропроводі 8 закритий. Пацієнт заходить в термокамеру 1, сідає на сидіння, ставить ноги на підставку для ніг. На ньому закріплюється датчик 18 автоматичного вимірювання величини його кров'яного тиску і кількості серцевих скорочень. Він просовує голову в отвір 6 в чохлі 5. Шия пацієнта розміщується в цьому отворі, який можна додатково ущільнювати. Голова пацієнта розташована за межами термокамери 1 і він дихає нормальним не перегрітим повітрям, що позитивно впливає на прийняття процедури. Оператор вводить в блок управління 17 код пацієнта, який включає, наприклад, його реєстраційний номер, робочий кров'яний тиск і кількість серцевих скорочень і максимально допустимі їх величини, його фізіологічний стан, захворювання, які впливають на робочий кров'яний тиск у пацієнта, тривалість процедури, температуру фітопару у фітогенераторі 9 і термокамері 1 і т.д. та запускає процедуру. Блок управління 17 посилає сигнали на виконавчий блок 14 і задає режим термонагрівачеві 10, який нагріває воду і збори трав у фітогенераторі 9 для отримання фітопару із заданими властивостями. Одночасно подається сигнал і на виконавчий блок 20, який накачує повітря по пневмопроводу 19 в датчик 18 і випускає повітря з нього, результати вимірювання направляються на блок управління 17. Після отримання перших результатів вимірювання і їх аналізу, блок управління 17 автоматично вибирає скоректований оптимальний режим проведення процедури для пацієнта. При цьому, після підвищення температури фітопару у фітопарогенераторі 9 до заданої температури сигнал від датчика 11 поступає на блок управління 17, по сигналу з нього електромагнітний клапан 15 на паропроводі 8 відкривається. В залежності від коду процедури і першого вимірювання кров'яного тиску і кількості серцевих скорочень у пацієнта, пар, з необхідними температурою і екстрагентами трав, поступає з фітопарогенератора 9 через паропровід 8 у термокамеру 1. За рахунок підвищення температури в термокамері 1 у пацієнта розкриваються пори шкіри і через них разом із киснем поступають фітоз’єднання, що підсилюють окислювальні процеси, змінюється хімічний склад токсинів і вони через сальні та потові залози виходять на поверхню шкіри разом з потом. Відбувається загальне, і на клітинному рівні, очищення організму, стимулюється робота всіх органів і систем, нормалізується обмін речовин, очищається та оздоровлюється шкіра. Стимулюється утворення внутрішніх ліків і захисних засобів у організмі, які є основою спонтанного лікування і нормалізації біологічних ритмів хворого організму. Дія фітопару з фітоцидами, які виділяються при нагріванні з твердих елементів 2 термокамери 1, на тіло пацієнта додатково стимулює кровообіг, відкриття пор на шкірі і виведення через них шлаків з потом. Під час процедури за допомогою датчика 18 і його виконавчого вузла 20 автоматично вимірюється кров'яний тиск і кількість серцевих скорочень у пацієнта. При цьому блок управління 17 в автоматичному режимі забезпечує оптимальну температуру і концентрацію пару в термокамері 1, змінюючи за допомогою виконавчого вузла 14 потужність термонагрівача 10. Це забезпечує оптимально допустимий режим проведення процедури з урахуванням фізіологічного стану пацієнта під час її проведення. У випадку перевищення допустимих показників кров'яного тиску і кількості серцевих скорочень у пацієнта в процесі процедури, по сигналу з блока управління 17 електромагнітний клапан 15 на паропроводі 8 закривається, виконавчий блок 14 виключає термонагрівача 10 і фітопар перестає поступати в термокамеру 1. При допустимих показників кров'яного тиску і кількості серцевих скорочень у пацієнта в процесі 3 UA 93648 U 5 10 15 20 25 30 процедури, вона продовжується 15…20 хвилин при температурі від 20 до 70 °С. Всі результати вимірювань кров'яного тиску і кількості серцевих скорочень пацієнта і системи регулювання газового середовища фіксуються в електронній карточці пацієнта на комп'ютері 21 і, відповідно, на флеш-накопичувачі 22 для подальшого аналізу і коректування параметрів наступних процедур. Після закінчення процедури, по сигналу з блока управління 17, електромагнітний клапан 15 на паропроводі 8 закривається, виконавчий блок 14 виключає термонагрівача 10 і фітопар перестає поступати в термокамеру 1, піднімають чохол 5, пацієнт витягує голову через отвір 6, з нього знімають датчик 18 і він виходить з термокамери 1 через двері 3, вона осушується і її дезінфікують. На пристроях які уже встановлені і використовуються, можливе використання окремого приладу для вимірювання величини кров'яного тиску і кількості серцевих скорочень пульсу у пацієнта під час процедури та регулювання вручну температури у фітопарогенераторі 9 і термокамері 1, залежно від показників його фізіологічного стану. При необхідності створити оптимальний режим лікувального впливу фітонцидів певних порід дерев з врахуванням особливостей фізичного стану і захворювань певної групи пацієнтів, тверді елементи 2 однієї породи дерева замінюються на інші. Саме тому запропонована корисна модель у сукупності з новими суттєвими ознаками забезпечує ефективність роботи цього пристрою. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Пристрій для фітопаротерапії з інтелектуальною системою управління процедурою, що складається із розбірної термокамери, фітопарогенератора, системи регулювання газового середовища з блоком управління, який відрізняється тим, що система регулювання газового середовища додатково споряджена системою контролю, регулювання і реєстрації фізіологічних параметрів пацієнта, з можливістю регулювання цих процесів і параметрів, в залежності від фізіологічного стану пацієнта. 2. Пристрій за п. 1, який відрізняється тим, що система контролю, регулювання і реєстрації фізіологічних параметрів пацієнта включає датчик величини його кров'яного тиску і кількості серцевих скорочень, а система регулювання газового середовища включає датчики температури фітопару у фітопарогенераторі і в термокамері. 3. Пристрій за п. 1, який відрізняється тим, що блок управління з'єднаний з персональним комп’ютером з флеш-накопичувачем з електронною карткою пацієнта. 4 UA 93648 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
