Голографічний захисний елемент “holomoire”

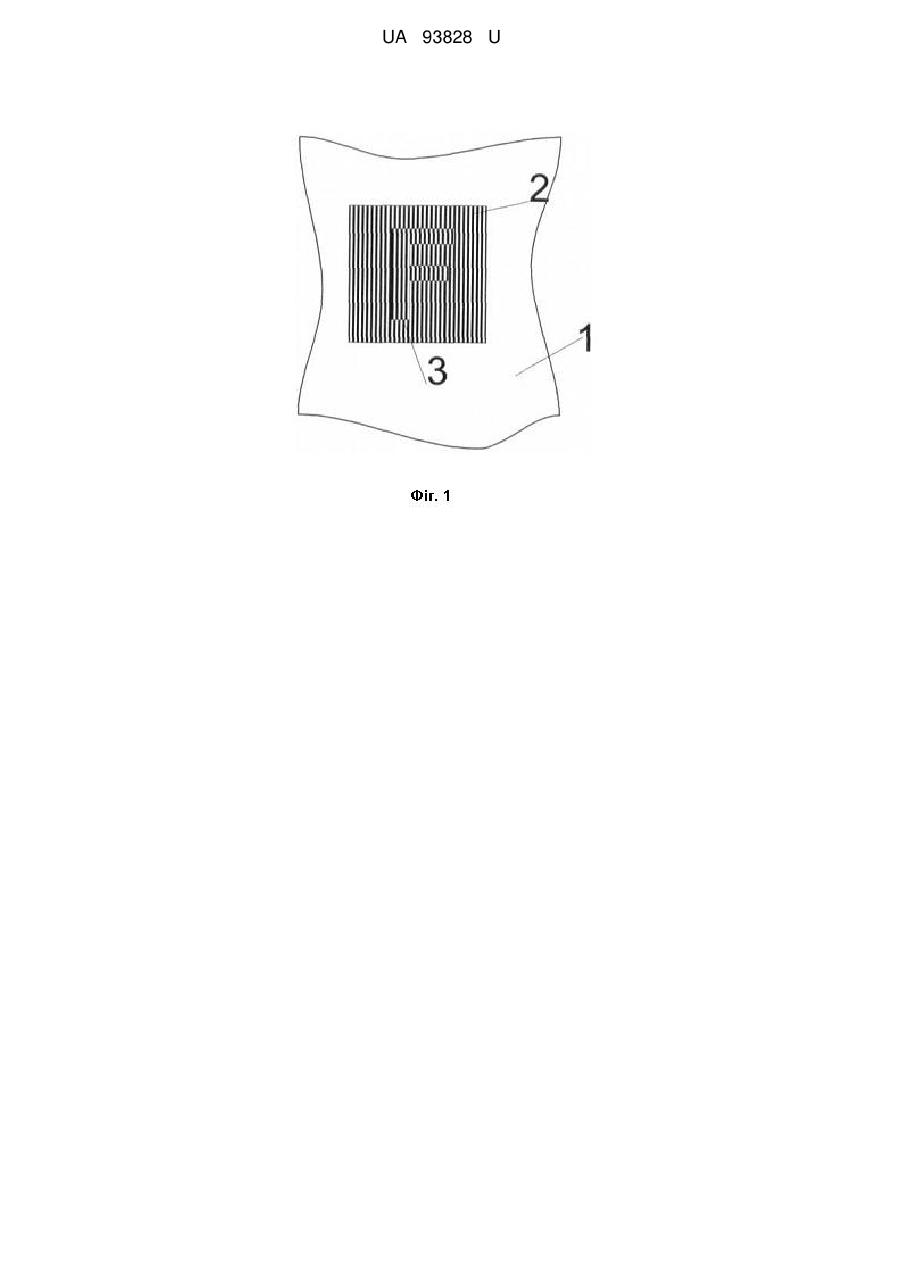

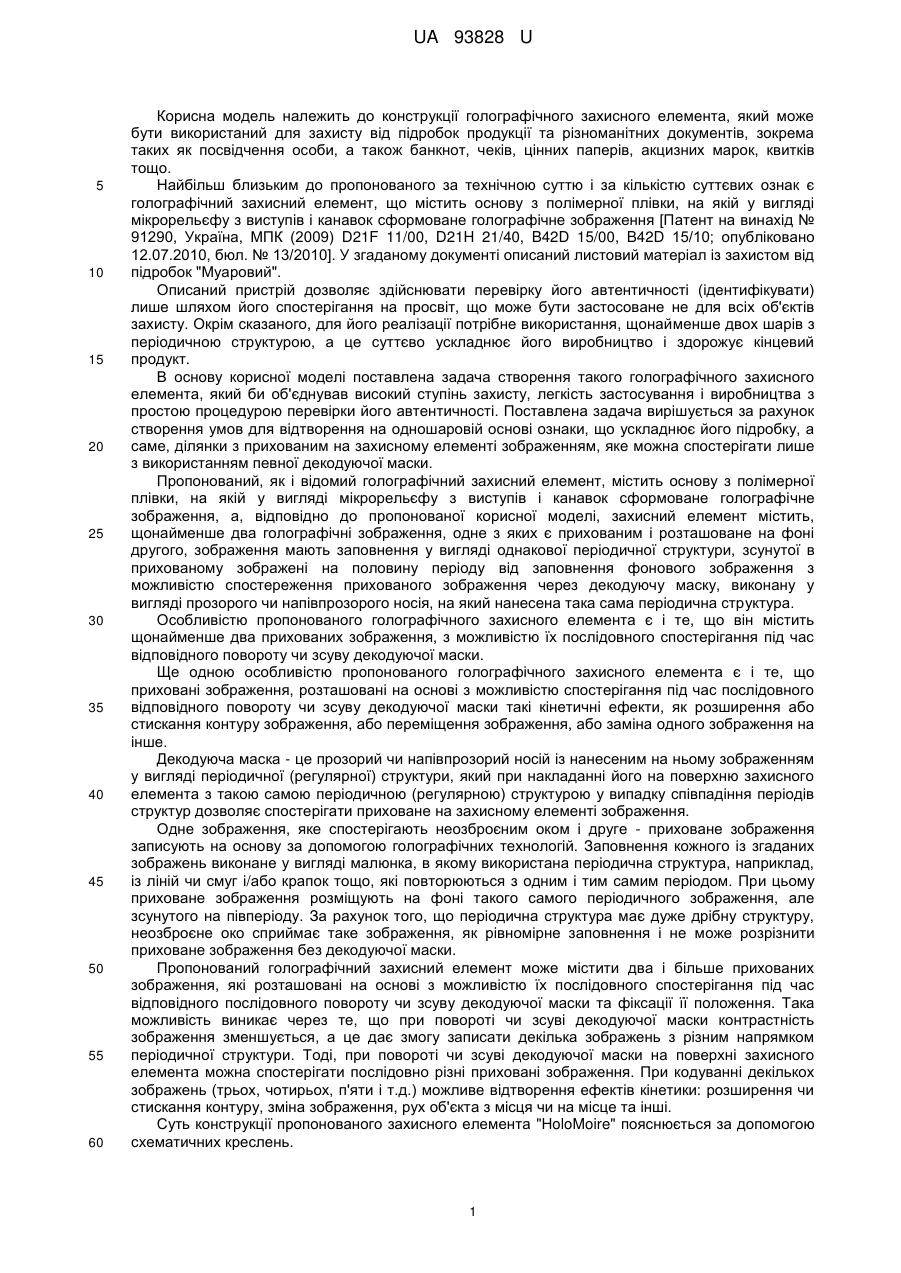

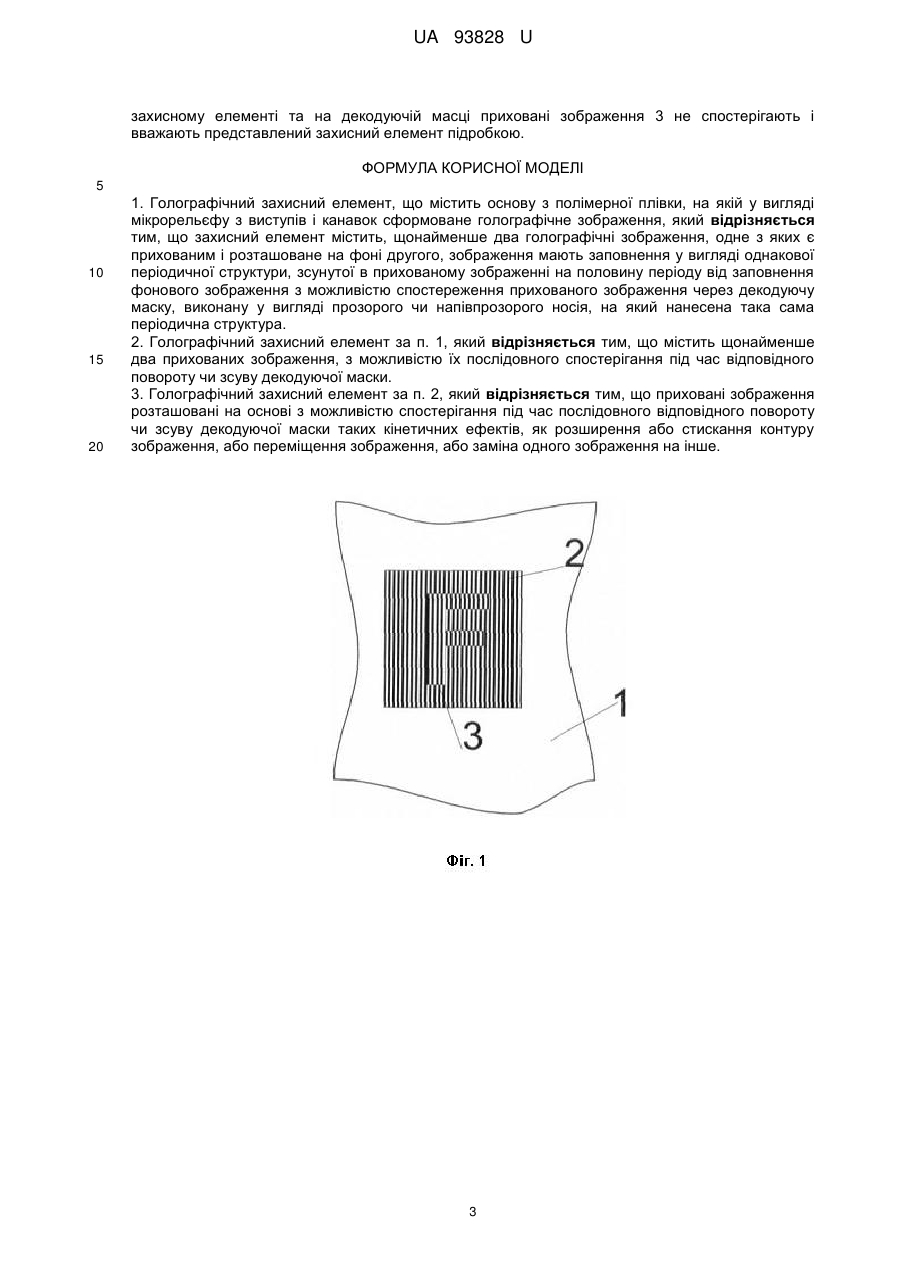

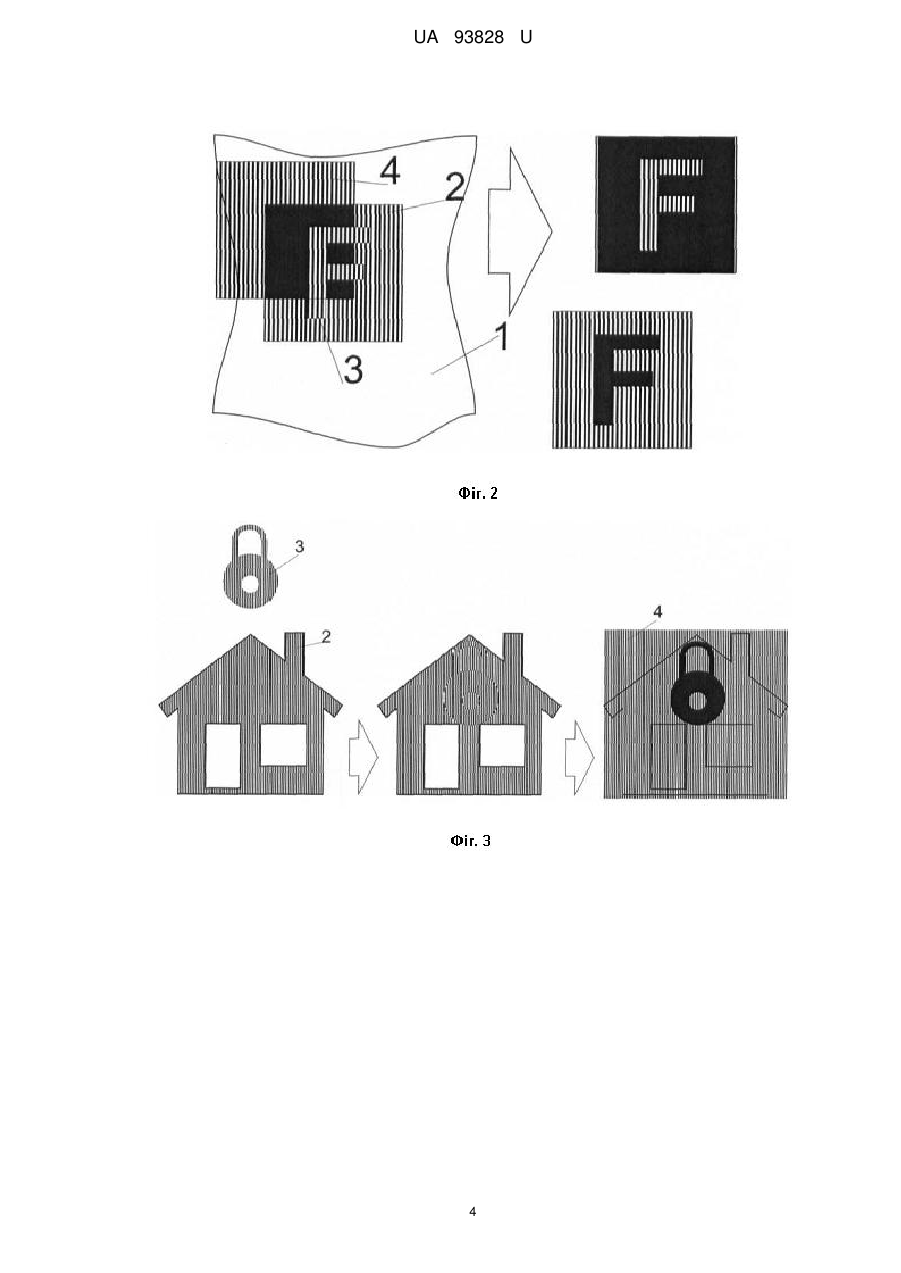

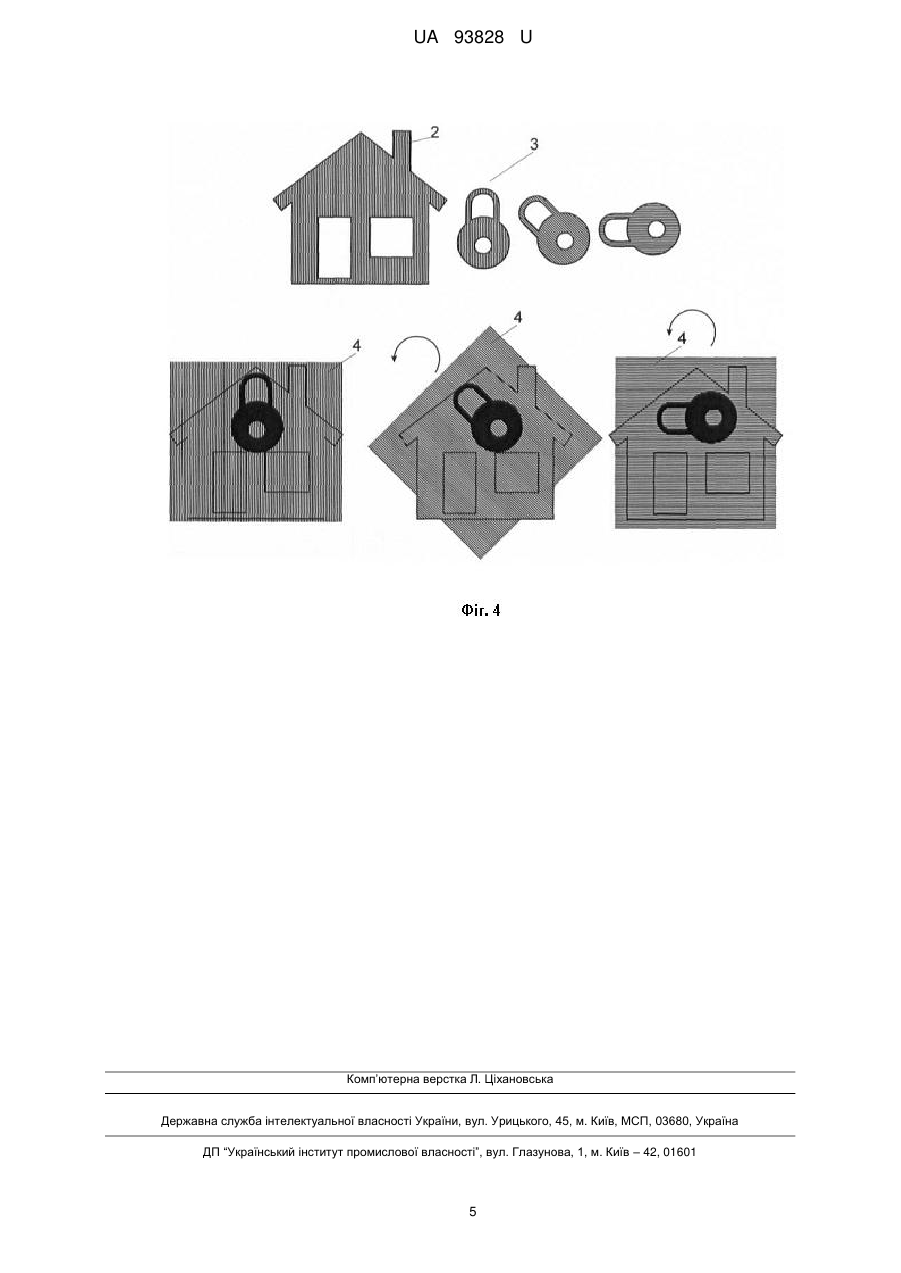

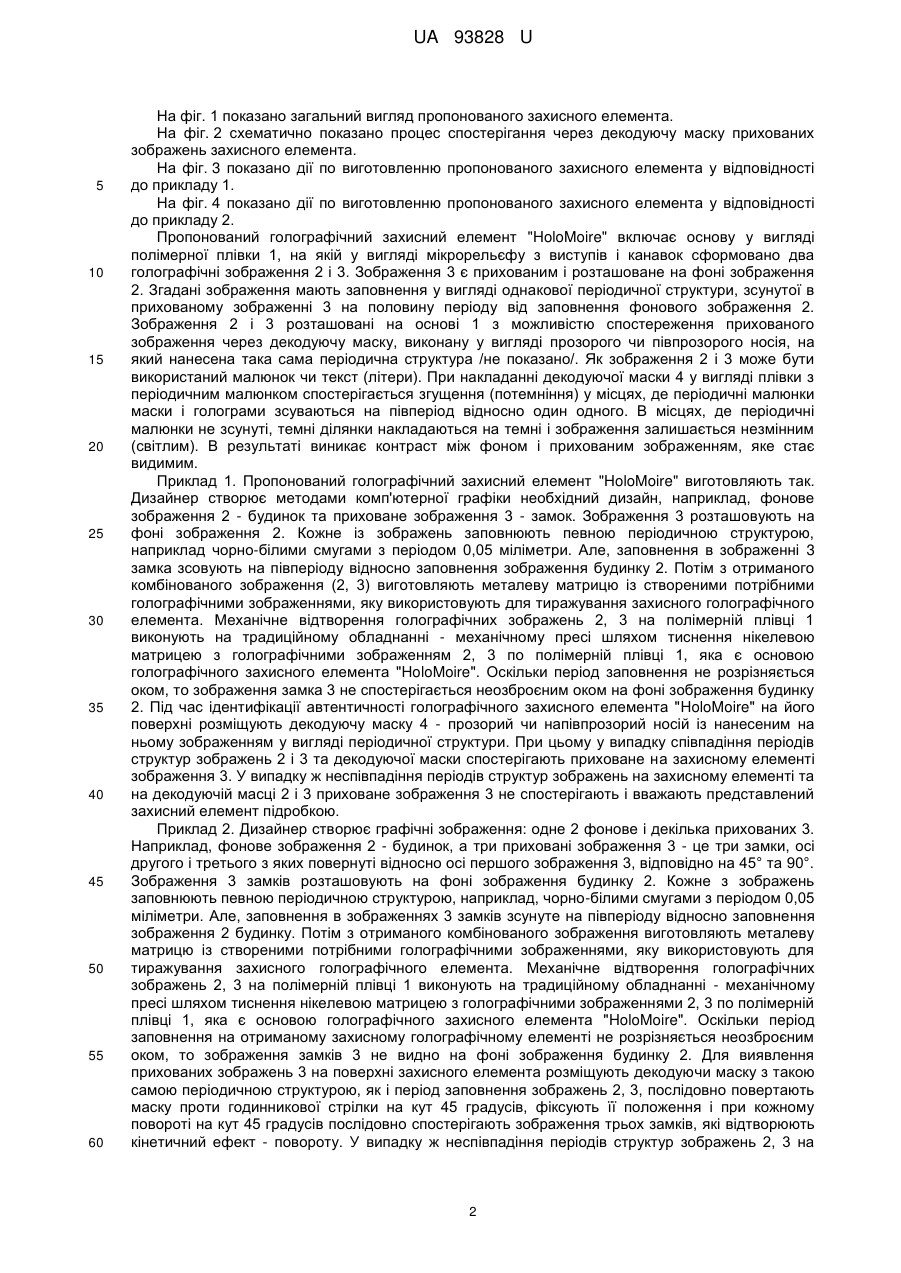

Реферат: Голографічний захисний елемент містить основу з полімерної плівки, на якій у вигляді мікрорельєфу з виступів і канавок сформоване голографічне зображення та містить, щонайменше два голографічні зображення, одне з яких є прихованим і розташоване на фоні другого. Зображення мають заповнення у вигляді однакової періодичної структури, зсунутої в прихованому зображенні на половину періоду від заповнення фонового зображення з можливістю спостереження прихованого зображення через декодуючу маску, виконану у вигляді прозорого чи напівпрозорого носія, на який нанесена така сама періодична структура. UA 93828 U (12) UA 93828 U UA 93828 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до конструкції голографічного захисного елемента, який може бути використаний для захисту від підробок продукції та різноманітних документів, зокрема таких як посвідчення особи, а також банкнот, чеків, цінних паперів, акцизних марок, квитків тощо. Найбільш близьким до пропонованого за технічною суттю і за кількістю суттєвих ознак є голографічний захисний елемент, що містить основу з полімерної плівки, на якій у вигляді мікрорельєфу з виступів і канавок сформоване голографічне зображення [Патент на винахід № 91290, Україна, МПК (2009) D21F 11/00, D21H 21/40, B42D 15/00, B42D 15/10; опубліковано 12.07.2010, бюл. № 13/2010]. У згаданому документі описаний листовий матеріал із захистом від підробок "Муаровий". Описаний пристрій дозволяє здійснювати перевірку його автентичності (ідентифікувати) лише шляхом його спостерігання на просвіт, що може бути застосоване не для всіх об'єктів захисту. Окрім сказаного, для його реалізації потрібне використання, щонайменше двох шарів з періодичною структурою, а це суттєво ускладнює його виробництво і здорожує кінцевий продукт. В основу корисної моделі поставлена задача створення такого голографічного захисного елемента, який би об'єднував високий ступінь захисту, легкість застосування і виробництва з простою процедурою перевірки його автентичності. Поставлена задача вирішується за рахунок створення умов для відтворення на одношаровій основі ознаки, що ускладнює його підробку, а саме, ділянки з прихованим на захисному елементі зображенням, яке можна спостерігати лише з використанням певної декодуючої маски. Пропонований, як і відомий голографічний захисний елемент, містить основу з полімерної плівки, на якій у вигляді мікрорельєфу з виступів і канавок сформоване голографічне зображення, а, відповідно до пропонованої корисної моделі, захисний елемент містить, щонайменше два голографічні зображення, одне з яких є прихованим і розташоване на фоні другого, зображення мають заповнення у вигляді однакової періодичної структури, зсунутої в прихованому зображені на половину періоду від заповнення фонового зображення з можливістю спостереження прихованого зображення через декодуючу маску, виконану у вигляді прозорого чи напівпрозорого носія, на який нанесена така сама періодична структура. Особливістю пропонованого голографічного захисного елемента є і те, що він містить щонайменше два прихованих зображення, з можливістю їх послідовного спостерігання під час відповідного повороту чи зсуву декодуючої маски. Ще одною особливістю пропонованого голографічного захисного елемента є і те, що приховані зображення, розташовані на основі з можливістю спостерігання під час послідовного відповідного повороту чи зсуву декодуючої маски такі кінетичні ефекти, як розширення або стискання контуру зображення, або переміщення зображення, або заміна одного зображення на інше. Декодуюча маска - це прозорий чи напівпрозорий носій із нанесеним на ньому зображенням у вигляді періодичної (регулярної) структури, який при накладанні його на поверхню захисного елемента з такою самою періодичною (регулярною) структурою у випадку співпадіння періодів структур дозволяє спостерігати приховане на захисному елементі зображення. Одне зображення, яке спостерігають неозброєним оком і друге - приховане зображення записують на основу за допомогою голографічних технологій. Заповнення кожного із згаданих зображень виконане у вигляді малюнка, в якому використана періодична структура, наприклад, із ліній чи смуг і/або крапок тощо, які повторюються з одним і тим самим періодом. При цьому приховане зображення розміщують на фоні такого самого періодичного зображення, але зсунутого на півперіоду. За рахунок того, що періодична структура має дуже дрібну структуру, неозброєне око сприймає таке зображення, як рівномірне заповнення і не може розрізнити приховане зображення без декодуючої маски. Пропонований голографічний захисний елемент може містити два і більше прихованих зображення, які розташовані на основі з можливістю їх послідовного спостерігання під час відповідного послідовного повороту чи зсуву декодуючої маски та фіксації її положення. Така можливість виникає через те, що при повороті чи зсуві декодуючої маски контрастність зображення зменшується, а це дає змогу записати декілька зображень з різним напрямком періодичної структури. Тоді, при повороті чи зсуві декодуючої маски на поверхні захисного елемента можна спостерігати послідовно різні приховані зображення. При кодуванні декількох зображень (трьох, чотирьох, п'яти і т.д.) можливе відтворення ефектів кінетики: розширення чи стискання контуру, зміна зображення, рух об'єкта з місця чи на місце та інші. Суть конструкції пропонованого захисного елемента "HoloMoire" пояснюється за допомогою схематичних креслень. 1 UA 93828 U 5 10 15 20 25 30 35 40 45 50 55 60 На фіг. 1 показано загальний вигляд пропонованого захисного елемента. На фіг. 2 схематично показано процес спостерігання через декодуючу маску прихованих зображень захисного елемента. На фіг. 3 показано дії по виготовленню пропонованого захисного елемента у відповідності до прикладу 1. На фіг. 4 показано дії по виготовленню пропонованого захисного елемента у відповідності до прикладу 2. Пропонований голографічний захисний елемент "HoloMoire" включає основу у вигляді полімерної плівки 1, на якій у вигляді мікрорельєфу з виступів і канавок сформовано два голографічні зображення 2 і 3. Зображення 3 є прихованим і розташоване на фоні зображення 2. Згадані зображення мають заповнення у вигляді однакової періодичної структури, зсунутої в прихованому зображенні 3 на половину періоду від заповнення фонового зображення 2. Зображення 2 і 3 розташовані на основі 1 з можливістю спостереження прихованого зображення через декодуючу маску, виконану у вигляді прозорого чи півпрозoрого носія, на який нанесена така сама періодична структура /не показано/. Як зображення 2 і 3 може бути використаний малюнок чи текст (літери). При накладанні декодуючої маски 4 у вигляді плівки з періодичним малюнком спостерігається згущення (потемніння) у місцях, де періодичні малюнки маски і голограми зсуваються на півперіод відносно один одного. В місцях, де періодичні малюнки не зсунуті, темні ділянки накладаються на темні і зображення залишається незмінним (світлим). В результаті виникає контраст між фоном і прихованим зображенням, яке стає видимим. Приклад 1. Пропонований голографічний захисний елемент "HoloMoire" виготовляють так. Дизайнер створює методами комп'ютерної графіки необхідний дизайн, наприклад, фонове зображення 2 - будинок та приховане зображення 3 - замок. Зображення 3 розташовують на фоні зображення 2. Кожне із зображень заповнюють певною періодичною структурою, наприклад чорно-білими смугами з періодом 0,05 міліметри. Але, заповнення в зображенні 3 замка зсовують на півперіоду відносно заповнення зображення будинку 2. Потім з отриманого комбінованого зображення (2, 3) виготовляють металеву матрицю із створеними потрібними голографічними зображеннями, яку використовують для тиражування захисного голографічного елемента. Механічне відтворення голографічних зображень 2, 3 на полімерній плівці 1 виконують на традиційному обладнанні - механічному пресі шляхом тиснення нікелевою матрицею з голографічними зображенням 2, 3 по полімерній плівці 1, яка є основою голографічного захисного елемента "HoloMoire". Оскільки період заповнення не розрізняється оком, то зображення замка 3 не спостерігається неозброєним оком на фоні зображення будинку 2. Під час ідентифікації автентичності голографічного захисного елемента "HoloMoire" на його поверхні розміщують декодуючу маску 4 - прозорий чи напівпрозорий носій із нанесеним на ньому зображенням у вигляді періодичної структури. При цьому у випадку співпадіння періодів структур зображень 2 і 3 та декодуючої маски спостерігають приховане на захисному елементі зображення 3. У випадку ж неспівпадіння періодів структур зображень на захисному елементі та на декодуючій масці 2 і 3 приховане зображення 3 не спостерігають і вважають представлений захисний елемент підробкою. Приклад 2. Дизайнер створює графічні зображення: одне 2 фонове і декілька прихованих 3. Наприклад, фонове зображення 2 - будинок, а три приховані зображення 3 - це три замки, осі другого і третього з яких повернуті відносно осі першого зображення 3, відповідно на 45° та 90°. Зображення 3 замків розташовують на фоні зображення будинку 2. Кожне з зображень заповнюють певною періодичною структурою, наприклад, чорно-білими смугами з періодом 0,05 міліметри. Але, заповнення в зображеннях 3 замків зсунуте на півперіоду відносно заповнення зображення 2 будинку. Потім з отриманого комбінованого зображення виготовляють металеву матрицю із створеними потрібними голографічними зображеннями, яку використовують для тиражування захисного голографічного елемента. Механічне відтворення голографічних зображень 2, 3 на полімерній плівці 1 виконують на традиційному обладнанні - механічному пресі шляхом тиснення нікелевою матрицею з голографічними зображеннями 2, 3 по полімерній плівці 1, яка є основою голографічного захисного елемента "HoloMoire". Оскільки період заповнення на отриманому захисному голографічному елементі не розрізняється неозброєним оком, то зображення замків 3 не видно на фоні зображення будинку 2. Для виявлення прихованих зображень 3 на поверхні захисного елемента розміщують декодуючи маску з такою самою періодичною структурою, як і період заповнення зображень 2, 3, послідовно повертають маску проти годинникової стрілки на кут 45 градусів, фіксують її положення і при кожному повороті на кут 45 градусів послідовно спостерігають зображення трьох замків, які відтворюють кінетичний ефект - повороту. У випадку ж неспівпадіння періодів структур зображень 2, 3 на 2 UA 93828 U захисному елементі та на декодуючій масці приховані зображення 3 не спостерігають і вважають представлений захисний елемент підробкою. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 20 1. Голографічний захисний елемент, що містить основу з полімерної плівки, на якій у вигляді мікрорельєфу з виступів і канавок сформоване голографічне зображення, який відрізняється тим, що захисний елемент містить, щонайменше два голографічні зображення, одне з яких є прихованим і розташоване на фоні другого, зображення мають заповнення у вигляді однакової періодичної структури, зсунутої в прихованому зображенні на половину періоду від заповнення фонового зображення з можливістю спостереження прихованого зображення через декодуючу маску, виконану у вигляді прозорого чи напівпрозорого носія, на який нанесена така сама періодична структура. 2. Голографічний захисний елемент за п. 1, який відрізняється тим, що містить щонайменше два прихованих зображення, з можливістю їх послідовного спостерігання під час відповідного повороту чи зсуву декодуючої маски. 3. Голографічний захисний елемент за п. 2, який відрізняється тим, що приховані зображення розташовані на основі з можливістю спостерігання під час послідовного відповідного повороту чи зсуву декодуючої маски таких кінетичних ефектів, як розширення або стискання контуру зображення, або переміщення зображення, або заміна одного зображення на інше. 3 UA 93828 U 4 UA 93828 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
