Спосіб теплоізоляції будівельної споруди

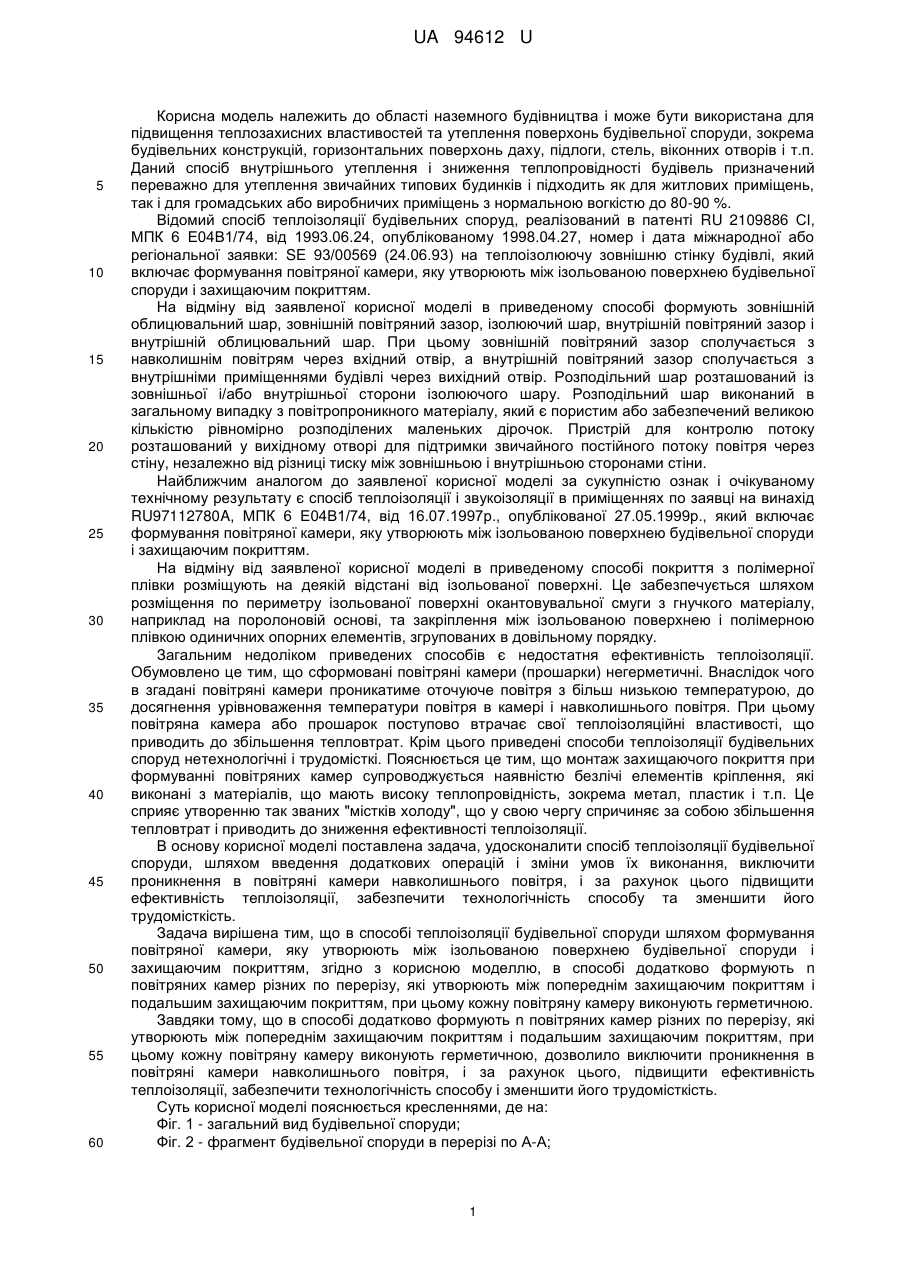

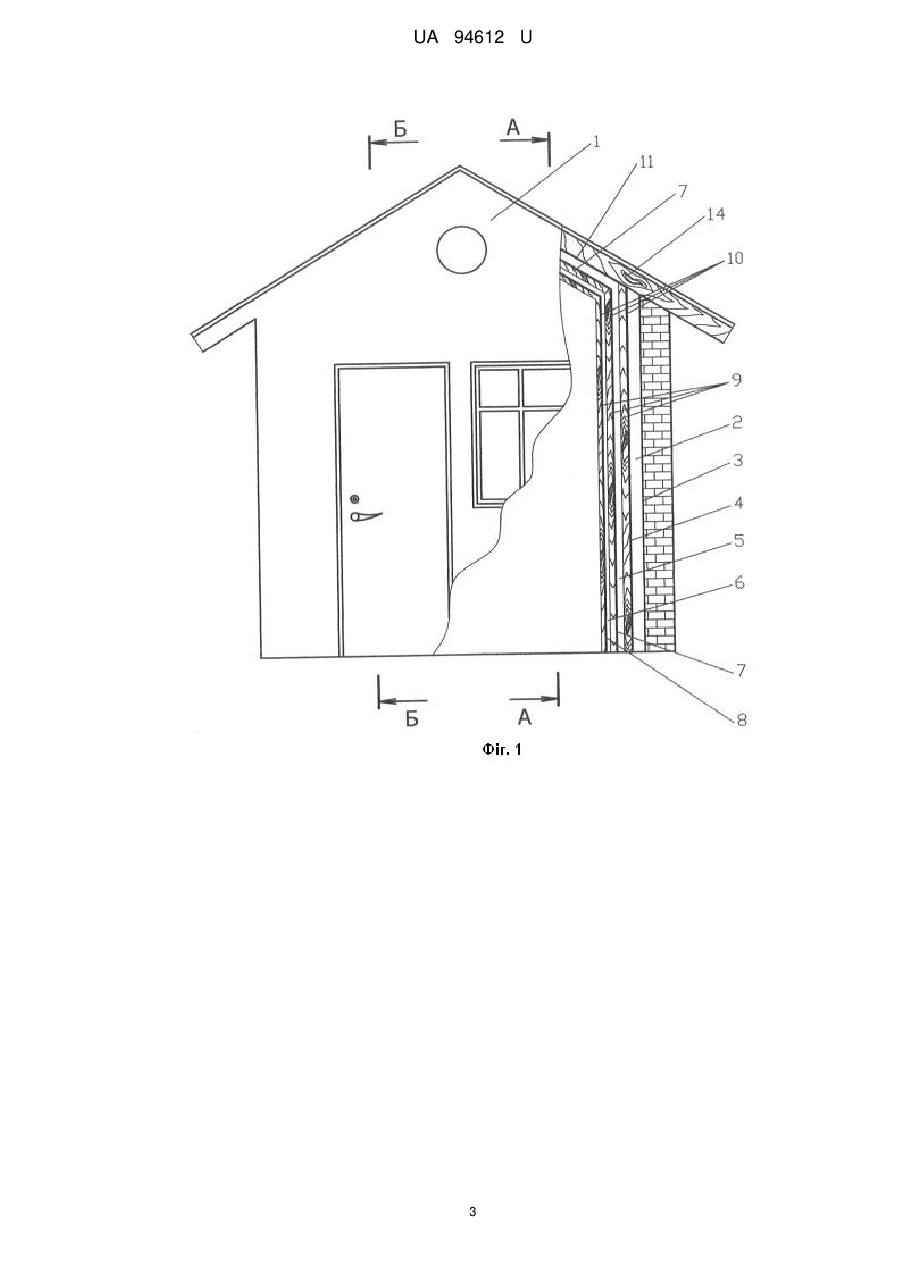

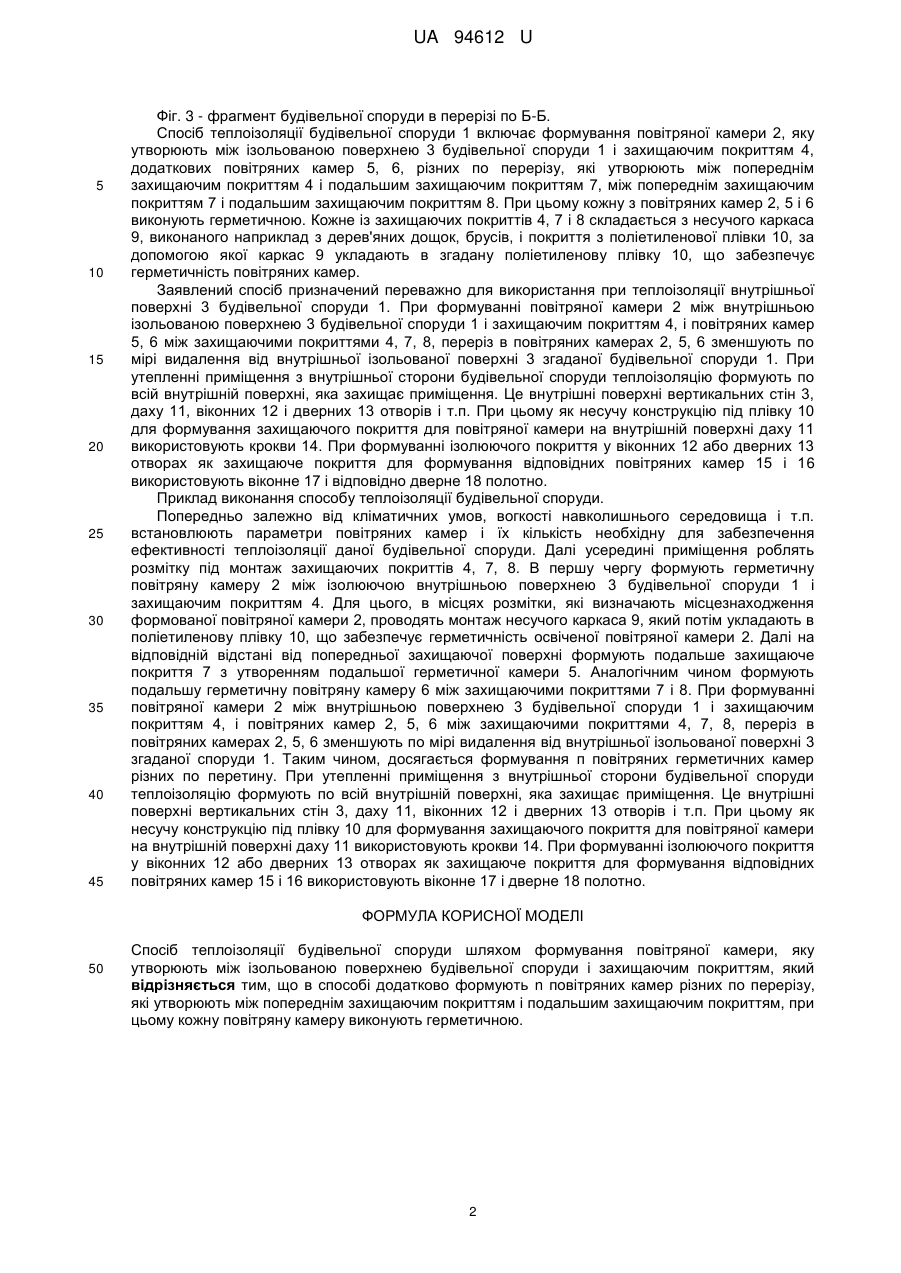

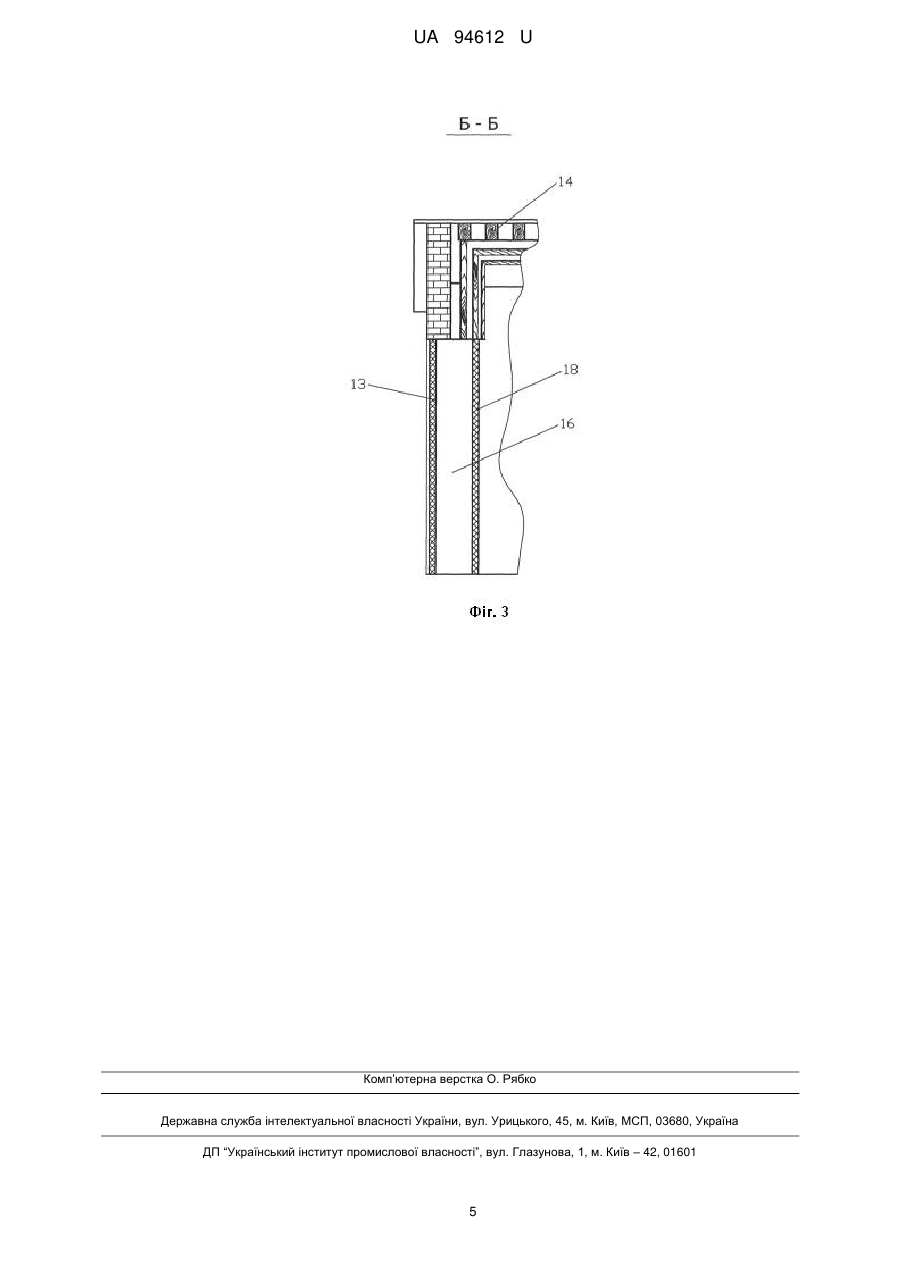

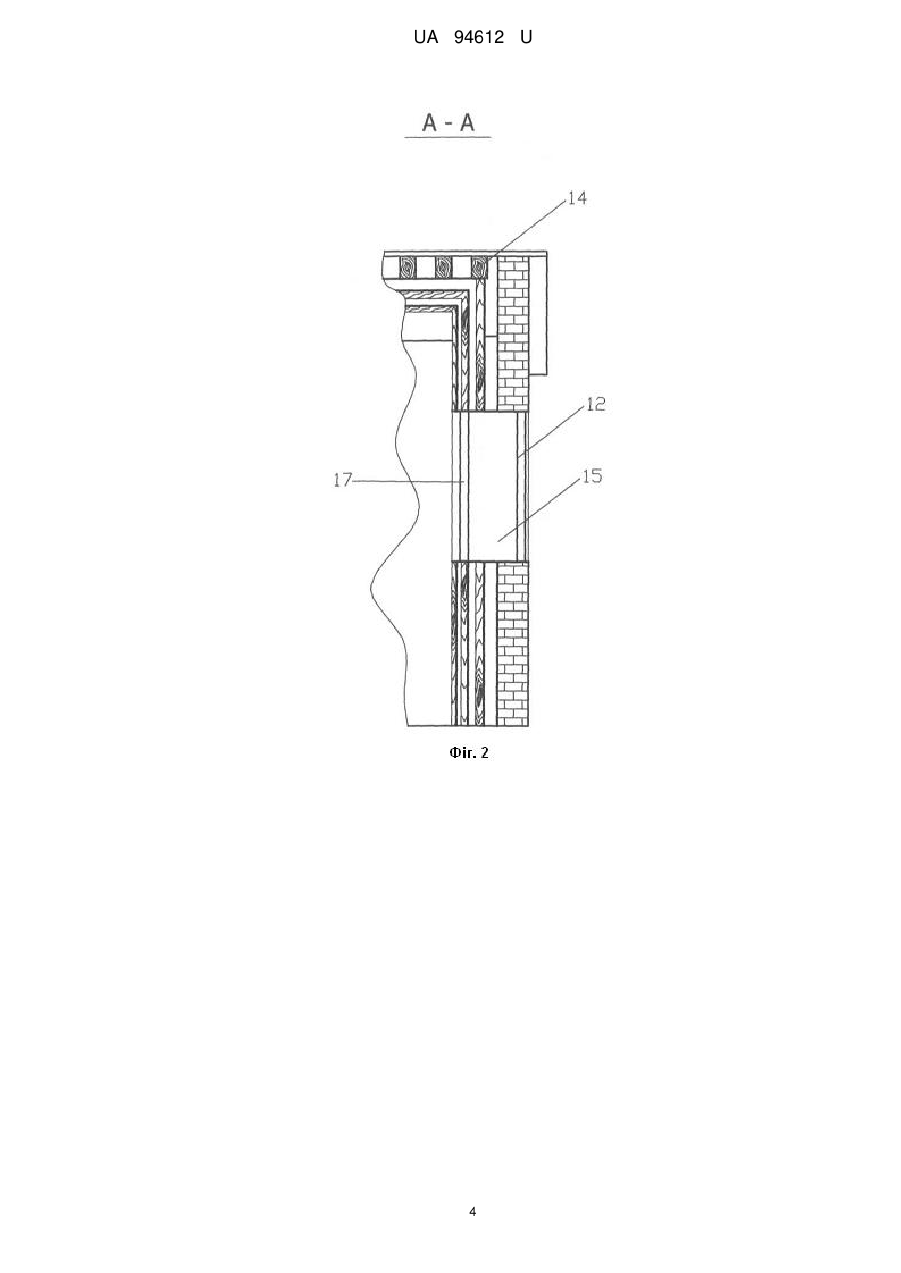

Реферат: UA 94612 U UA 94612 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до області наземного будівництва і може бути використана для підвищення теплозахисних властивостей та утеплення поверхонь будівельної споруди, зокрема будівельних конструкцій, горизонтальних поверхонь даху, підлоги, стель, віконних отворів і т.п. Даний спосіб внутрішнього утеплення і зниження теплопровідності будівель призначений переважно для утеплення звичайних типових будинків і підходить як для житлових приміщень, так і для громадських або виробничих приміщень з нормальною вогкістю до 80-90 %. Відомий спосіб теплоізоляції будівельних споруд, реалізований в патенті RU 2109886 СІ, МПК 6 Е04В1/74, від 1993.06.24, опублікованому 1998.04.27, номер і дата міжнародної або регіональної заявки: SE 93/00569 (24.06.93) на теплоізолюючу зовнішню стінку будівлі, який включає формування повітряної камери, яку утворюють між ізольованою поверхнею будівельної споруди і захищаючим покриттям. На відміну від заявленої корисної моделі в приведеному способі формують зовнішній облицювальний шар, зовнішній повітряний зазор, ізолюючий шар, внутрішній повітряний зазор і внутрішній облицювальний шар. При цьому зовнішній повітряний зазор сполучається з навколишнім повітрям через вхідний отвір, а внутрішній повітряний зазор сполучається з внутрішніми приміщеннями будівлі через вихідний отвір. Розподільний шар розташований із зовнішньої і/або внутрішньої сторони ізолюючого шару. Розподільний шар виконаний в загальному випадку з повітропроникного матеріалу, який є пористим або забезпечений великою кількістю рівномірно розподілених маленьких дірочок. Пристрій для контролю потоку розташований у вихідному отворі для підтримки звичайного постійного потоку повітря через стіну, незалежно від різниці тиску між зовнішньою і внутрішньою сторонами стіни. Найближчим аналогом до заявленої корисної моделі за сукупністю ознак і очікуваному технічному результату є спосіб теплоізоляції і звукоізоляції в приміщеннях по заявці на винахід RU97112780A, МПК 6 Е04В1/74, від 16.07.1997р., опублікованої 27.05.1999р., який включає формування повітряної камери, яку утворюють між ізольованою поверхнею будівельної споруди і захищаючим покриттям. На відміну від заявленої корисної моделі в приведеному способі покриття з полімерної плівки розміщують на деякій відстані від ізольованої поверхні. Це забезпечується шляхом розміщення по периметру ізольованої поверхні окантовувальної смуги з гнучкого матеріалу, наприклад на поролоновій основі, та закріплення між ізольованою поверхнею і полімерною плівкою одиничних опорних елементів, згрупованих в довільному порядку. Загальним недоліком приведених способів є недостатня ефективність теплоізоляції. Обумовлено це тим, що сформовані повітряні камери (прошарки) негерметичні. Внаслідок чого в згадані повітряні камери проникатиме оточуюче повітря з більш низькою температурою, до досягнення урівноваження температури повітря в камері і навколишнього повітря. При цьому повітряна камера або прошарок поступово втрачає свої теплоізоляційні властивості, що приводить до збільшення тепловтрат. Крім цього приведені способи теплоізоляції будівельних споруд нетехнологічні і трудомісткі. Пояснюється це тим, що монтаж захищаючого покриття при формуванні повітряних камер супроводжується наявністю безлічі елементів кріплення, які виконані з матеріалів, що мають високу теплопровідність, зокрема метал, пластик і т.п. Це сприяє утворенню так званих "містків холоду", що у свою чергу спричиняє за собою збільшення тепловтрат і приводить до зниження ефективності теплоізоляції. В основу корисної моделі поставлена задача, удосконалити спосіб теплоізоляції будівельної споруди, шляхом введення додаткових операцій і зміни умов їх виконання, виключити проникнення в повітряні камери навколишнього повітря, і за рахунок цього підвищити ефективність теплоізоляції, забезпечити технологічність способу та зменшити його трудомісткість. Задача вирішена тим, що в способі теплоізоляції будівельної споруди шляхом формування повітряної камери, яку утворюють між ізольованою поверхнею будівельної споруди і захищаючим покриттям, згідно з корисною моделлю, в способі додатково формують n повітряних камер різних по перерізу, які утворюють між попереднім захищаючим покриттям і подальшим захищаючим покриттям, при цьому кожну повітряну камеру виконують герметичною. Завдяки тому, що в способі додатково формують n повітряних камер різних по перерізу, які утворюють між попереднім захищаючим покриттям і подальшим захищаючим покриттям, при цьому кожну повітряну камеру виконують герметичною, дозволило виключити проникнення в повітряні камери навколишнього повітря, і за рахунок цього, підвищити ефективність теплоізоляції, забезпечити технологічність способу і зменшити його трудомісткість. Суть корисної моделі пояснюється кресленнями, де на: Фіг. 1 - загальний вид будівельної споруди; Фіг. 2 - фрагмент будівельної споруди в перерізі по А-А; 1 UA 94612 U 5 10 15 20 25 30 35 40 45 Фіг. 3 - фрагмент будівельної споруди в перерізі по Б-Б. Спосіб теплоізоляції будівельної споруди 1 включає формування повітряної камери 2, яку утворюють між ізольованою поверхнею 3 будівельної споруди 1 і захищаючим покриттям 4, додаткових повітряних камер 5, 6, різних по перерізу, які утворюють між попереднім захищаючим покриттям 4 і подальшим захищаючим покриттям 7, між попереднім захищаючим покриттям 7 і подальшим захищаючим покриттям 8. При цьому кожну з повітряних камер 2, 5 і 6 виконують герметичною. Кожне із захищаючих покриттів 4, 7 і 8 складається з несучого каркаса 9, виконаного наприклад з дерев'яних дощок, брусів, і покриття з поліетиленової плівки 10, за допомогою якої каркас 9 укладають в згадану поліетиленову плівку 10, що забезпечує герметичність повітряних камер. Заявлений спосіб призначений переважно для використання при теплоізоляції внутрішньої поверхні 3 будівельної споруди 1. При формуванні повітряної камери 2 між внутрішньою ізольованою поверхнею 3 будівельної споруди 1 і захищаючим покриттям 4, і повітряних камер 5, 6 між захищаючими покриттями 4, 7, 8, переріз в повітряних камерах 2, 5, 6 зменшують по мірі видалення від внутрішньої ізольованої поверхні 3 згаданої будівельної споруди 1. При утепленні приміщення з внутрішньої сторони будівельної споруди теплоізоляцію формують по всій внутрішній поверхні, яка захищає приміщення. Це внутрішні поверхні вертикальних стін 3, даху 11, віконних 12 і дверних 13 отворів і т.п. При цьому як несучу конструкцію під плівку 10 для формування захищаючого покриття для повітряної камери на внутрішній поверхні даху 11 використовують крокви 14. При формуванні ізолюючого покриття у віконних 12 або дверних 13 отворах як захищаюче покриття для формування відповідних повітряних камер 15 і 16 використовують віконне 17 і відповідно дверне 18 полотно. Приклад виконання способу теплоізоляції будівельної споруди. Попередньо залежно від кліматичних умов, вогкості навколишнього середовища і т.п. встановлюють параметри повітряних камер і їх кількість необхідну для забезпечення ефективності теплоізоляції даної будівельної споруди. Далі усередині приміщення роблять розмітку під монтаж захищаючих покриттів 4, 7, 8. В першу чергу формують герметичну повітряну камеру 2 між ізолюючою внутрішньою поверхнею 3 будівельної споруди 1 і захищаючим покриттям 4. Для цього, в місцях розмітки, які визначають місцезнаходження формованої повітряної камери 2, проводять монтаж несучого каркаса 9, який потім укладають в поліетиленову плівку 10, що забезпечує герметичність освіченої повітряної камери 2. Далі на відповідній відстані від попередньої захищаючої поверхні формують подальше захищаюче покриття 7 з утворенням подальшої герметичної камери 5. Аналогічним чином формують подальшу герметичну повітряну камеру 6 між захищаючими покриттями 7 і 8. При формуванні повітряної камери 2 між внутрішньою поверхнею 3 будівельної споруди 1 і захищаючим покриттям 4, і повітряних камер 2, 5, 6 між захищаючими покриттями 4, 7, 8, переріз в повітряних камерах 2, 5, 6 зменшують по мірі видалення від внутрішньої ізольованої поверхні 3 згаданої споруди 1. Таким чином, досягається формування п повітряних герметичних камер різних по перетину. При утепленні приміщення з внутрішньої сторони будівельної споруди теплоізоляцію формують по всій внутрішній поверхні, яка захищає приміщення. Це внутрішні поверхні вертикальних стін 3, даху 11, віконних 12 і дверних 13 отворів і т.п. При цьому як несучу конструкцію під плівку 10 для формування захищаючого покриття для повітряної камери на внутрішній поверхні даху 11 використовують крокви 14. При формуванні ізолюючого покриття у віконних 12 або дверних 13 отворах як захищаюче покриття для формування відповідних повітряних камер 15 і 16 використовують віконне 17 і дверне 18 полотно. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Спосіб теплоізоляції будівельної споруди шляхом формування повітряної камери, яку утворюють між ізольованою поверхнею будівельної споруди і захищаючим покриттям, який відрізняється тим, щов способі додатково формують n повітряних камер різних по перерізу, які утворюють між попереднім захищаючим покриттям і подальшим захищаючим покриттям, при цьому кожну повітряну камеру виконують герметичною. 2 UA 94612 U 3 UA 94612 U 4 UA 94612 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
