Плавлений литий тугоплавкий продукт з високим вмістом цирконію, спосіб його одержання, склоплавильна піч та електролізна камера, що його містять

1. Плавлений литий тугоплавкий продукт з високим вмістом цирконію, що містить, у масових відсотках, виходячи з оксидів, загалом більше ніж 98,5 %:

ZrO2 + Hf2O

> 85,0

SiO2

1,0-10,0

Al2O3

0,1-2,4

В2О3

<1,5 i

присадку, що вибирають з групи, утвореної Nb2O5, Ta2O5, WO3 або їх сумішей, з наступною масовою кількістю:

0,2 % £ 1,66Nb2O5+Ta2O5+3,81WO3.

2. Тугоплавкий продукт за п. 1, що додатково містить СrO3, МоО3 або їх суміші, з наступною масовою кількістю:

0,2 % £ 8,84CrO3+1,66Nb2O5+6,14MoO3+Ta2O5+3,81WO3.

3. Тугоплавкий продукт за п. 2, в якому масова кількість є такою:

0,2 % £ 4,42CrO3+1,66Nb2O5+3,07MoO3+Ta2O5+1,91WO3.

4. Тугоплавкий продукт за будь-яким з попередніх пунктів, де кількість кремнезему SiO2 становить 2 % або більше.

5. Тугоплавкий продукт за будь-яким з попередніх пунктів, де співвідношення Al2O3/SiO2 менше ніж 0,5.

6. Тугоплавкий продукт за п. 5, де Al2O3/SiO2 є менше ніж 0,3.

7. Тугоплавкий продукт за будь-яким з попередніх пунктів, де масова кількість присадки становить 0,5 % або більше, і/або 3 % або менше.

8. Тугоплавкий продукт за будь-яким з попередніх пунктів, де масова кількість присадки становить 0,6 % або більше і/або 1,4 % або менше.

9. Тугоплавкий продукт за будь-яким з попередніх пунктів, де присадку вибирають з Nb2O5, Ta2O5 або їх сумішей.

10. Тугоплавкий продукт за будь-яким з попередніх пунктів, де кількість кремнезему SiO2 є 3 % або більше і/або 8 % або менше.

11. Тугоплавкий продукт за будь-яким з попередніх пунктів, де кількість В2О3 є більше ніж 0,05 % і/або менше ніж 1 %.

12. Тугоплавкий продукт за п. 11, де кількість В2О3 є більше ніж 0,1 %.

13. Тугоплавкий продукт за п. 11 або п. 12, де кількість SiO2 є менше ніж 3 %.

14. Тугоплавкий продукт за будь-яким з попередніх пунктів, що додатково містить Y2O3, де кількість Y2O3 становить 1 % або менше.

15. Тугоплавкий продукт за будь-яким з попередніх пунктів, що має електричний опір принаймні 200 W∙cм при 1500 °С і/або принаймні 10000 W∙cм при 950 °С.

16. Тугоплавкий продукт за будь-яким з попередніх пунктів, що має електричний опір принаймні 400 W∙cм при 1500 °С і/або принаймні 25000 W∙cм при 950 °С.

17. Тугоплавкий продукт за будь-яким з попередніх пунктів, що має вміст оксиду алюмінію Аl2О3 1 % або менше, у масових відсотках, виходячи з оксидів.

18. Тугоплавкий продукт за п. 17, що має вміст оксиду алюмінію Аl2О3 0,85 % або менше, у масових відсотках, виходячи з оксидів.

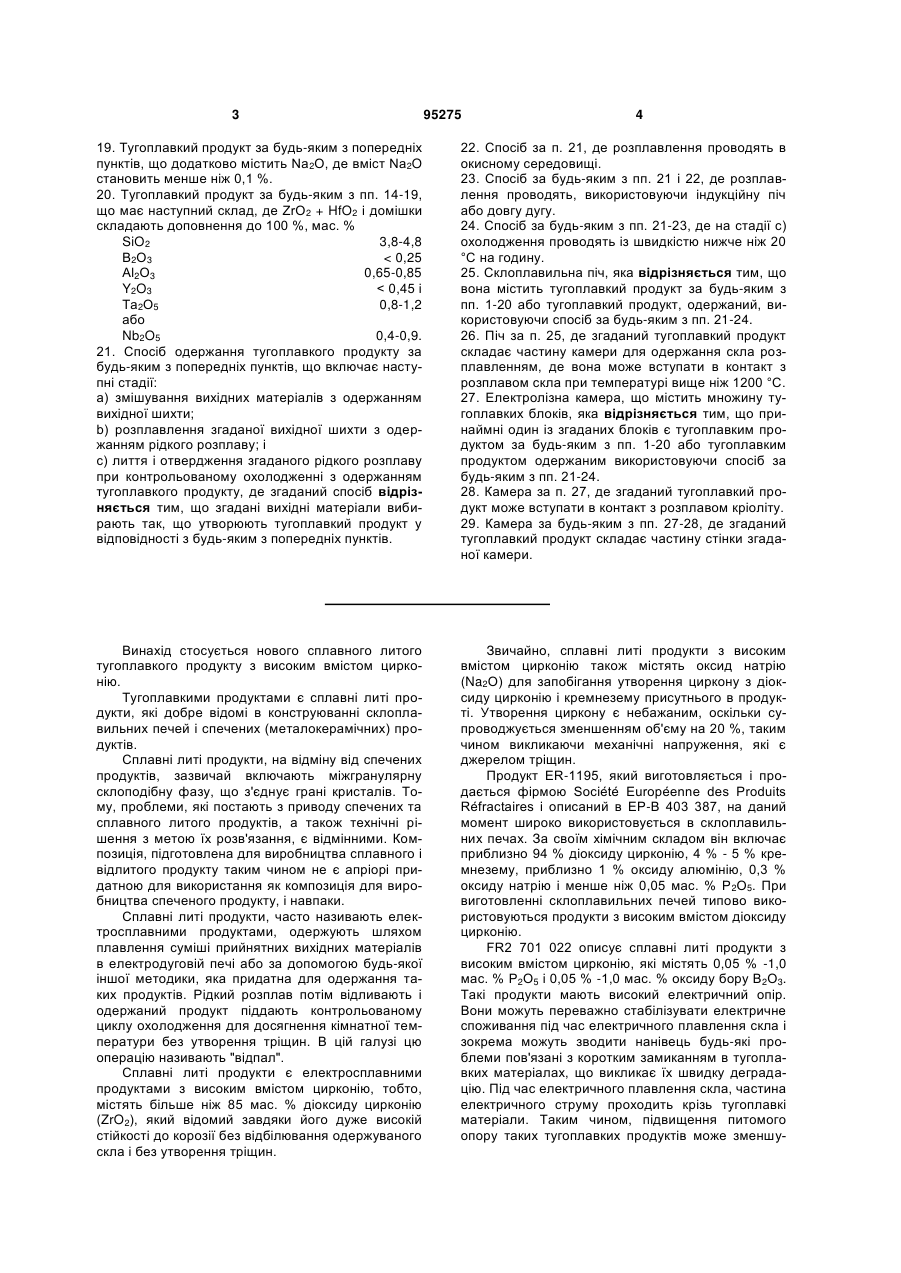

19. Тугоплавкий продукт за будь-яким з попередніх пунктів, що додатково містить Na2O, де вміст Na2O становить менше ніж 0,1 %.

20. Тугоплавкий продукт за будь-яким з пп. 14-19, що має наступний склад, де ZrO2 + HfO2 і домішки складають доповнення до 100 %, мас. %

SiO2

3,8-4,8

В2О3

< 0,25

Аl2О3

0,65-0,85

Y2O3

< 0,45 і

Та2О5

0,8-1,2

або

Nb2O5

0,4-0,9.

21. Спосіб одержання тугоплавкого продукту за будь-яким з попередніх пунктів, що включає наступні стадії:

a) змішування вихідних матеріалів з одержанням вихідної шихти;

b) розплавлення згаданої вихідної шихти з одержанням рідкого розплаву; і

c) лиття і отвердження згаданого рідкого розплаву при контрольованому охолодженні з одержанням тугоплавкого продукту, де згаданий спосіб відрізняється тим, що згадані вихідні матеріали вибирають так, що утворюють тугоплавкий продукт у відповідності з будь-яким з попередніх пунктів.

22. Спосіб за п. 21, де розплавлення проводять в окисному середовищі.

23. Спосіб за будь-яким з пп. 21 і 22, де розплавлення проводять, використовуючи індукційну піч або довгу дугу.

24. Спосіб за будь-яким з пп. 21-23, де на стадії с) охолодження проводять із швидкістю нижче ніж 20 °С на годину.

25. Склоплавильна піч, яка відрізняється тим, що вона містить тугоплавкий продукт за будь-яким з пп. 1-20 або тугоплавкий продукт, одержаний, використовуючи спосіб за будь-яким з пп. 21-24.

26. Піч за п. 25, де згаданий тугоплавкий продукт складає частину камери для одержання скла розплавленням, де вона може вступати в контакт з розплавом скла при температурі вище ніж 1200 °С.

27. Електролізна камера, що містить множину тугоплавких блоків, яка відрізняється тим, що принаймні один із згаданих блоків є тугоплавким продуктом за будь-яким з пп. 1-20 або тугоплавким продуктом одержаним використовуючи спосіб за будь-яким з пп. 21-24.

28. Камера за п. 27, де згаданий тугоплавкий продукт може вступати в контакт з розплавом кріоліту.

29. Камера за будь-яким з пп. 27-28, де згаданий тугоплавкий продукт складає частину стінки згаданої камери.
