Вузол клинового з’єднання деталей меблів “арфа”

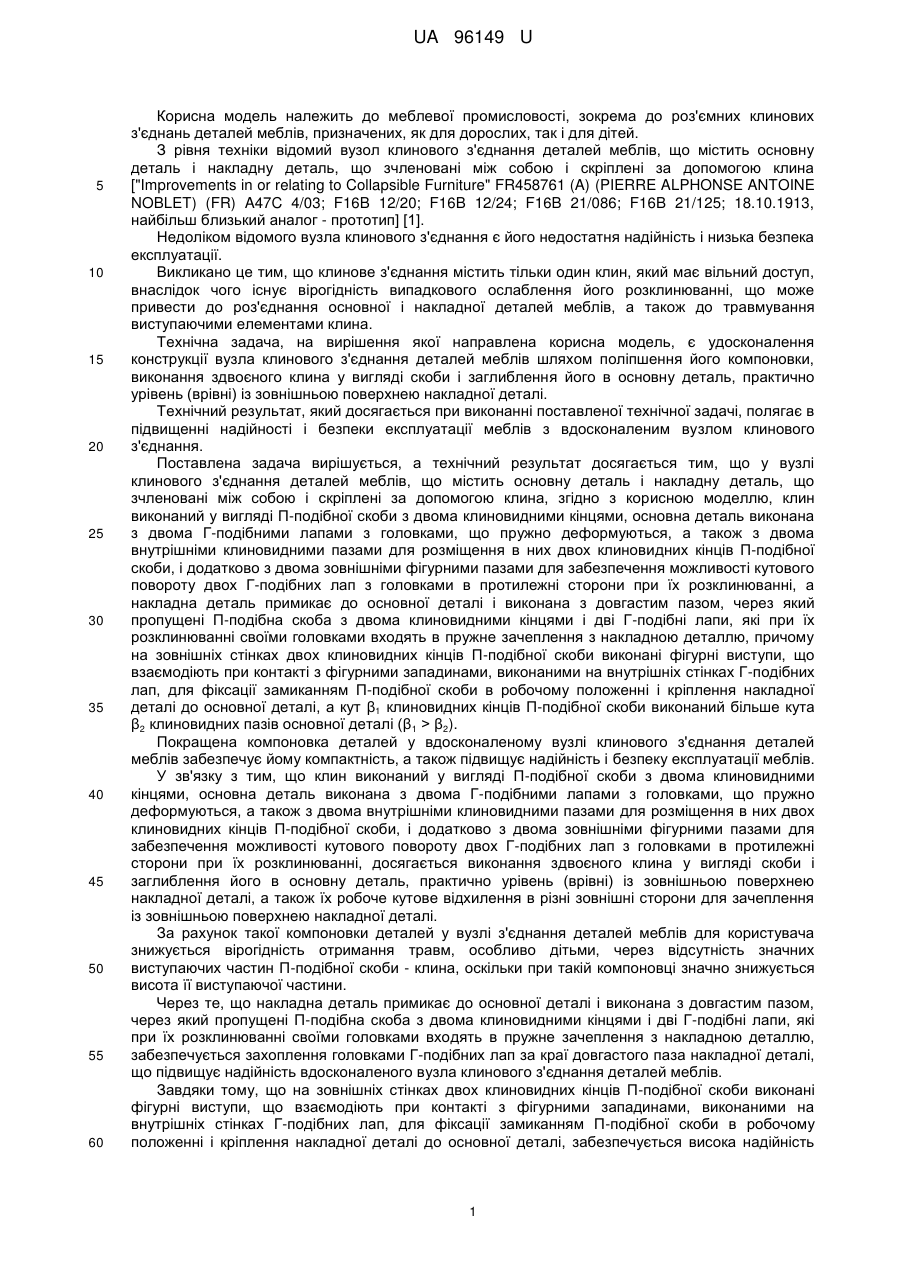

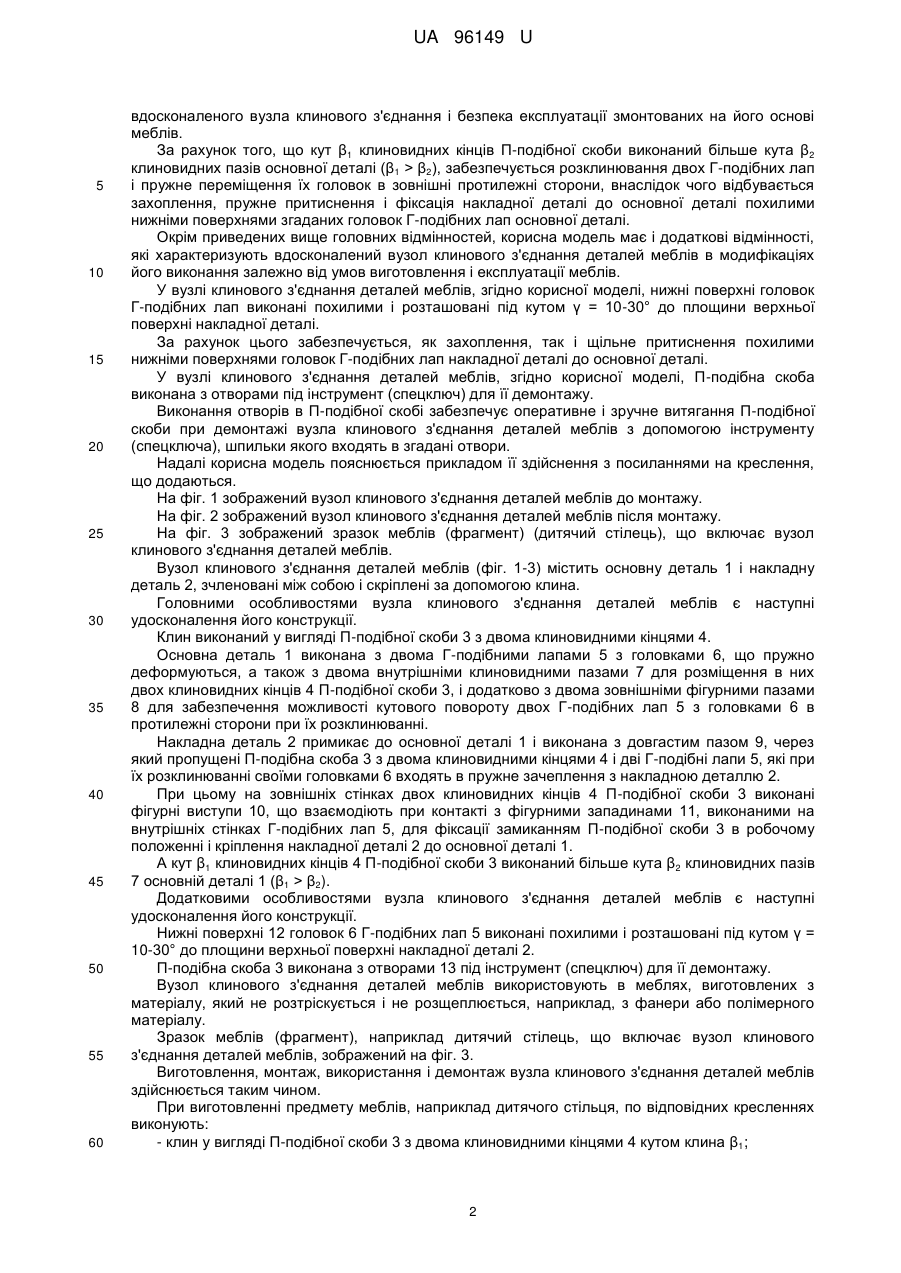

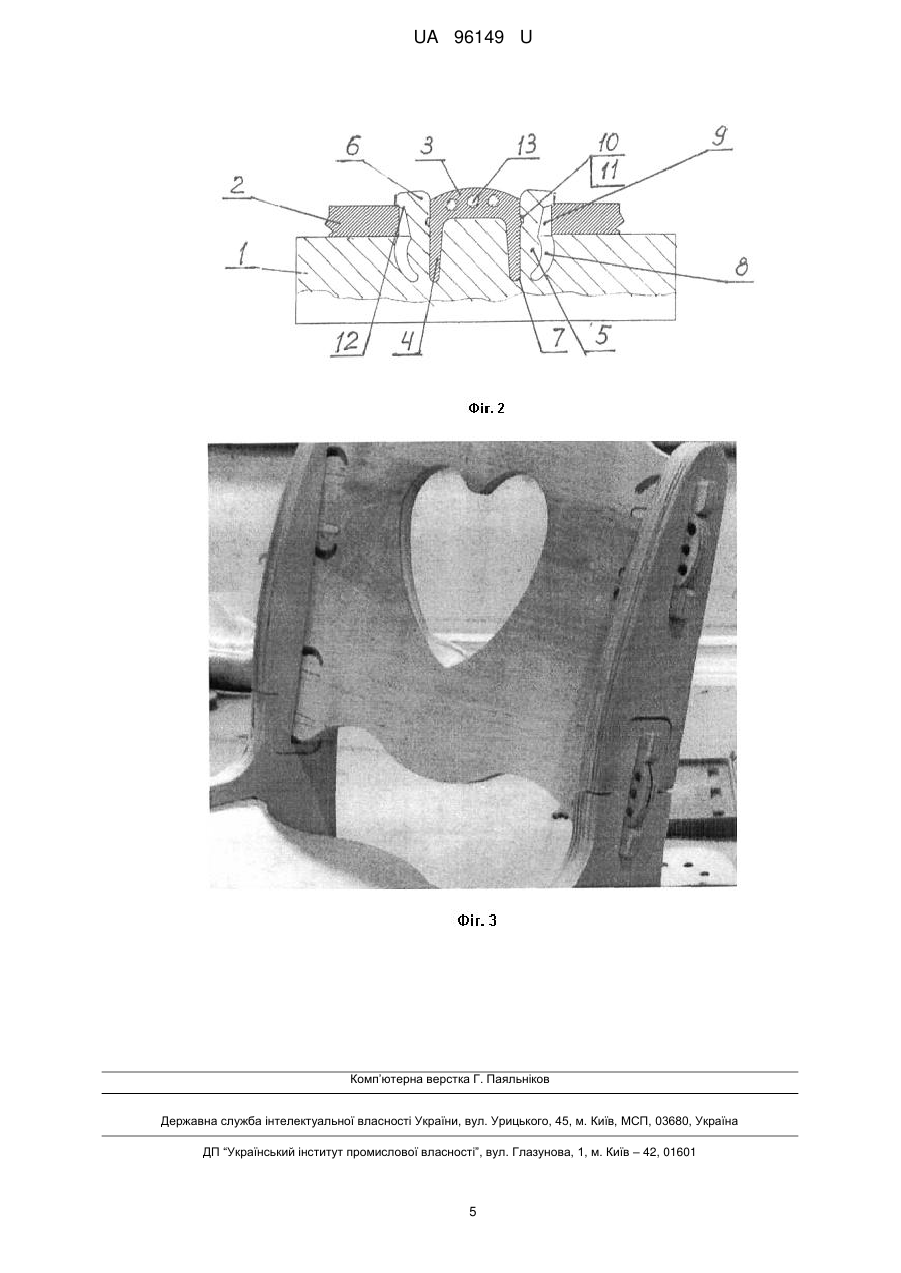

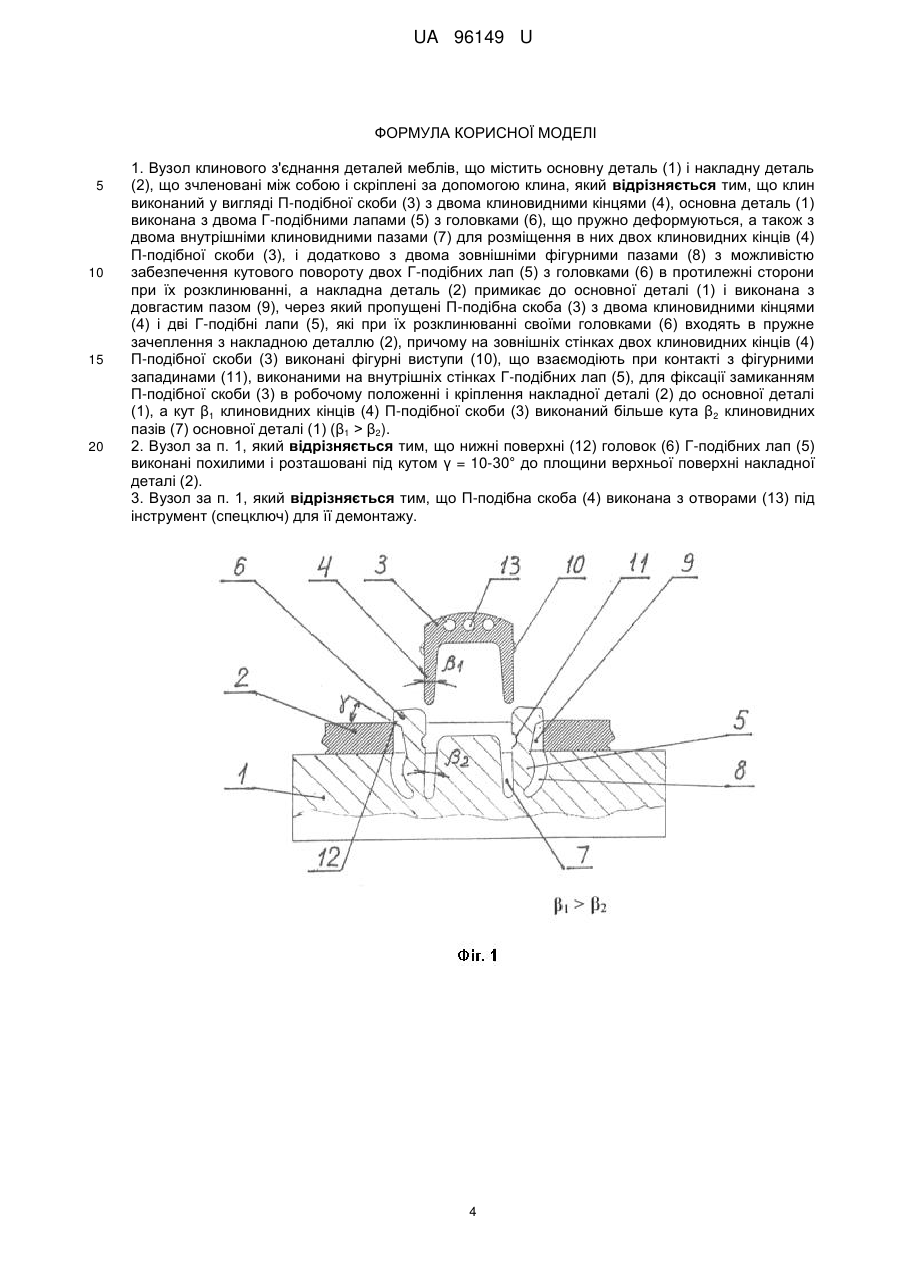

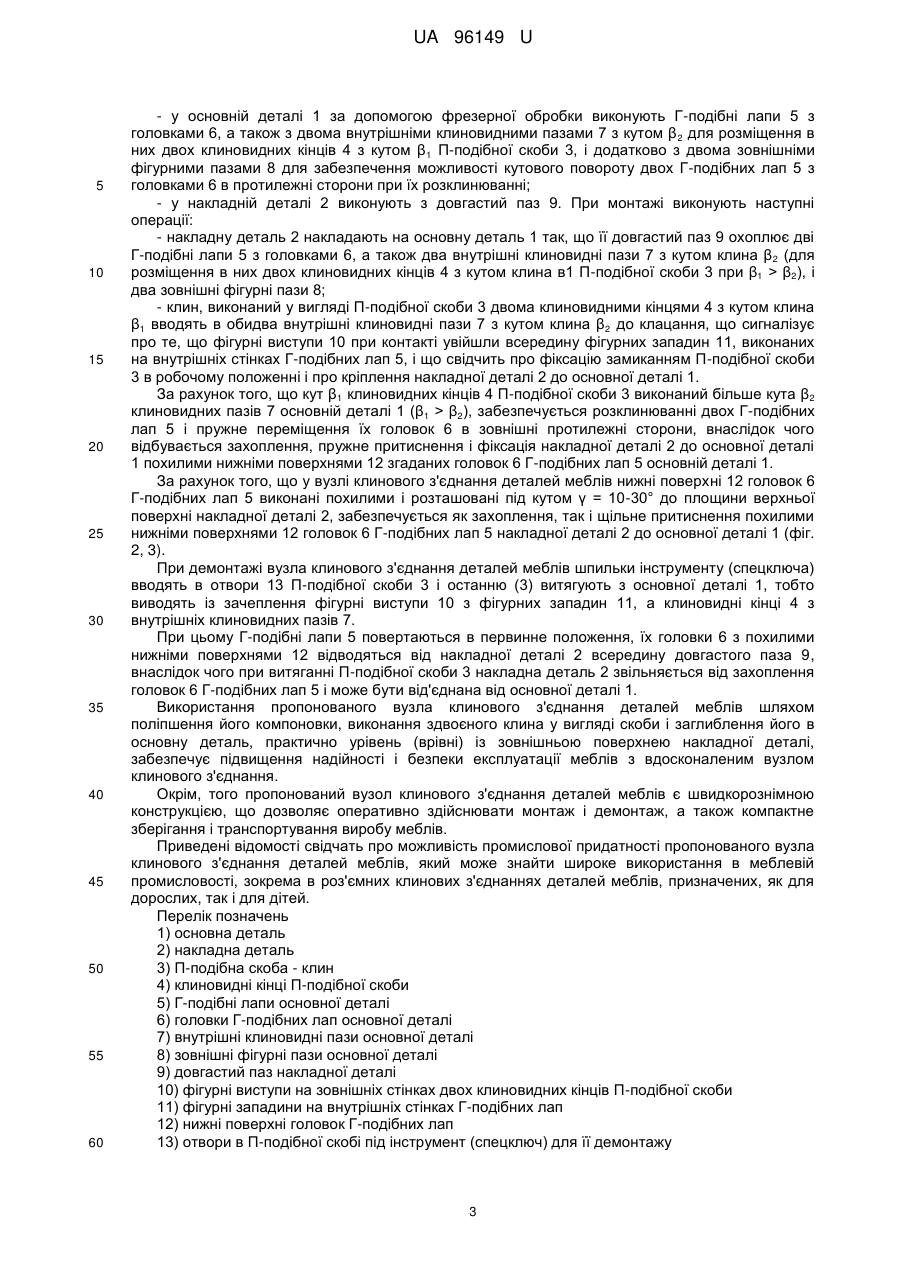

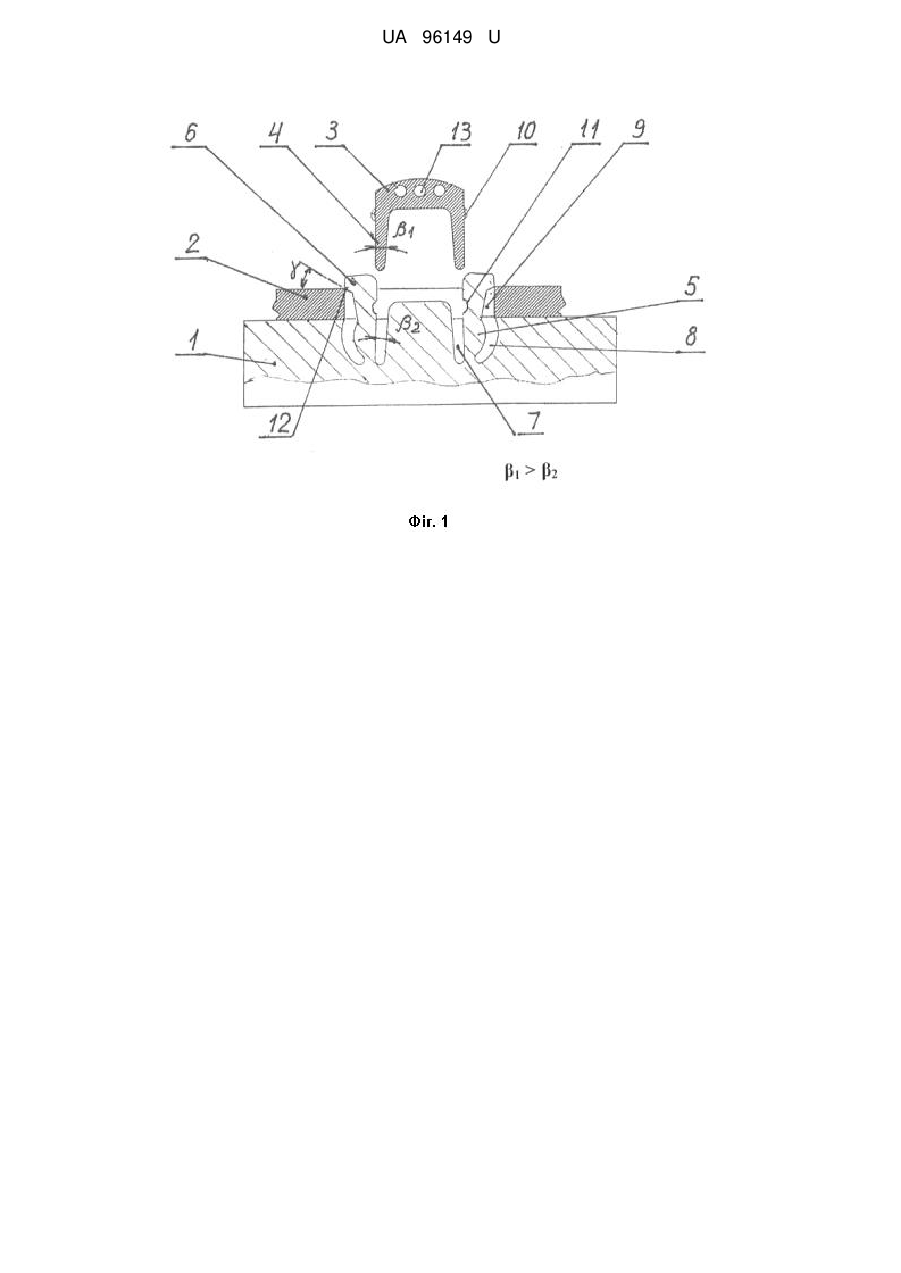

Реферат: UA 96149 U UA 96149 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до меблевої промисловості, зокрема до роз'ємних клинових з'єднань деталей меблів, призначених, як для дорослих, так і для дітей. З рівня техніки відомий вузол клинового з'єднання деталей меблів, що містить основну деталь і накладну деталь, що зчленовані між собою і скріплені за допомогою клина ["Improvements in or relating to Collapsible Furniture" FR458761 (A) (PIERRE ALPHONSE ANTOINE NOBLET) (FR) A47C 4/03; F16B 12/20; F16B 12/24; F16B 21/086; F16B 21/125; 18.10.1913, найбільш близький аналог - прототип] [1]. Недоліком відомого вузла клинового з'єднання є його недостатня надійність і низька безпека експлуатації. Викликано це тим, що клинове з'єднання містить тільки один клин, який має вільний доступ, внаслідок чого існує вірогідність випадкового ослаблення його розклинюванні, що може привести до роз'єднання основної і накладної деталей меблів, а також до травмування виступаючими елементами клина. Технічна задача, на вирішення якої направлена корисна модель, є удосконалення конструкції вузла клинового з'єднання деталей меблів шляхом поліпшення його компоновки, виконання здвоєного клина у вигляді скоби і заглиблення його в основну деталь, практично урівень (врівні) із зовнішньою поверхнею накладної деталі. Технічний результат, який досягається при виконанні поставленої технічної задачі, полягає в підвищенні надійності і безпеки експлуатації меблів з вдосконаленим вузлом клинового з'єднання. Поставлена задача вирішується, а технічний результат досягається тим, що у вузлі клинового з'єднання деталей меблів, що містить основну деталь і накладну деталь, що зчленовані між собою і скріплені за допомогою клина, згідно з корисною моделлю, клин виконаний у вигляді П-подібної скоби з двома клиновидними кінцями, основна деталь виконана з двома Г-подібними лапами з головками, що пружно деформуються, а також з двома внутрішніми клиновидними пазами для розміщення в них двох клиновидних кінців П-подібної скоби, і додатково з двома зовнішніми фігурними пазами для забезпечення можливості кутового повороту двох Г-подібних лап з головками в протилежні сторони при їх розклинюванні, а накладна деталь примикає до основної деталі і виконана з довгастим пазом, через який пропущені П-подібна скоба з двома клиновидними кінцями і дві Г-подібні лапи, які при їх розклинюванні своїми головками входять в пружне зачеплення з накладною деталлю, причому на зовнішніх стінках двох клиновидних кінців П-подібної скоби виконані фігурні виступи, що взаємодіють при контакті з фігурними западинами, виконаними на внутрішніх стінках Г-подібних лап, для фіксації замиканням П-подібної скоби в робочому положенні і кріплення накладної деталі до основної деталі, а кут β1 клиновидних кінців П-подібної скоби виконаний більше кута β2 клиновидних пазів основної деталі (β1 > β2). Покращена компоновка деталей у вдосконаленому вузлі клинового з'єднання деталей меблів забезпечує йому компактність, а також підвищує надійність і безпеку експлуатації меблів. У зв'язку з тим, що клин виконаний у вигляді П-подібної скоби з двома клиновидними кінцями, основна деталь виконана з двома Г-подібними лапами з головками, що пружно деформуються, а також з двома внутрішніми клиновидними пазами для розміщення в них двох клиновидних кінців П-подібної скоби, і додатково з двома зовнішніми фігурними пазами для забезпечення можливості кутового повороту двох Г-подібних лап з головками в протилежні сторони при їх розклинюванні, досягається виконання здвоєного клина у вигляді скоби і заглиблення його в основну деталь, практично урівень (врівні) із зовнішньою поверхнею накладної деталі, а також їх робоче кутове відхилення в різні зовнішні сторони для зачеплення із зовнішньою поверхнею накладної деталі. За рахунок такої компоновки деталей у вузлі з'єднання деталей меблів для користувача знижується вірогідність отримання травм, особливо дітьми, через відсутність значних виступаючих частин П-подібної скоби - клина, оскільки при такій компоновці значно знижується висота її виступаючої частини. Через те, що накладна деталь примикає до основної деталі і виконана з довгастим пазом, через який пропущені П-подібна скоба з двома клиновидними кінцями і дві Г-подібні лапи, які при їх розклинюванні своїми головками входять в пружне зачеплення з накладною деталлю, забезпечується захоплення головками Г-подібних лап за краї довгастого паза накладної деталі, що підвищує надійність вдосконаленого вузла клинового з'єднання деталей меблів. Завдяки тому, що на зовнішніх стінках двох клиновидних кінців П-подібної скоби виконані фігурні виступи, що взаємодіють при контакті з фігурними западинами, виконаними на внутрішніх стінках Г-подібних лап, для фіксації замиканням П-подібної скоби в робочому положенні і кріплення накладної деталі до основної деталі, забезпечується висока надійність 1 UA 96149 U 5 10 15 20 25 30 35 40 45 50 55 60 вдосконаленого вузла клинового з'єднання і безпека експлуатації змонтованих на його основі меблів. За рахунок того, що кут β1 клиновидних кінців П-подібної скоби виконаний більше кута β2 клиновидних пазів основної деталі (β1 > β2), забезпечується розклинювання двох Г-подібних лап і пружне переміщення їх головок в зовнішні протилежні сторони, внаслідок чого відбувається захоплення, пружне притиснення і фіксація накладної деталі до основної деталі похилими нижніми поверхнями згаданих головок Г-подібних лап основної деталі. Окрім приведених вище головних відмінностей, корисна модель має і додаткові відмінності, які характеризують вдосконалений вузол клинового з'єднання деталей меблів в модифікаціях його виконання залежно від умов виготовлення і експлуатації меблів. У вузлі клинового з'єднання деталей меблів, згідно корисної моделі, нижні поверхні головок Г-подібних лап виконані похилими і розташовані під кутом γ = 10-30° до площини верхньої поверхні накладної деталі. За рахунок цього забезпечується, як захоплення, так і щільне притиснення похилими нижніми поверхнями головок Г-подібних лап накладної деталі до основної деталі. У вузлі клинового з'єднання деталей меблів, згідно корисної моделі, П-подібна скоба виконана з отворами під інструмент (спецключ) для її демонтажу. Виконання отворів в П-подібної скобі забезпечує оперативне і зручне витягання П-подібної скоби при демонтажі вузла клинового з'єднання деталей меблів з допомогою інструменту (спецключа), шпильки якого входять в згадані отвори. Надалі корисна модель пояснюється прикладом її здійснення з посиланнями на креслення, що додаються. На фіг. 1 зображений вузол клинового з'єднання деталей меблів до монтажу. На фіг. 2 зображений вузол клинового з'єднання деталей меблів після монтажу. На фіг. 3 зображений зразок меблів (фрагмент) (дитячий стілець), що включає вузол клинового з'єднання деталей меблів. Вузол клинового з'єднання деталей меблів (фіг. 1-3) містить основну деталь 1 і накладну деталь 2, зчленовані між собою і скріплені за допомогою клина. Головними особливостями вузла клинового з'єднання деталей меблів є наступні удосконалення його конструкції. Клин виконаний у вигляді П-подібної скоби 3 з двома клиновидними кінцями 4. Основна деталь 1 виконана з двома Г-подібними лапами 5 з головками 6, що пружно деформуються, а також з двома внутрішніми клиновидними пазами 7 для розміщення в них двох клиновидних кінців 4 П-подібної скоби 3, і додатково з двома зовнішніми фігурними пазами 8 для забезпечення можливості кутового повороту двох Г-подібних лап 5 з головками 6 в протилежні сторони при їх розклинюванні. Накладна деталь 2 примикає до основної деталі 1 і виконана з довгастим пазом 9, через який пропущені П-подібна скоба 3 з двома клиновидними кінцями 4 і дві Г-подібні лапи 5, які при їх розклинюванні своїми головками 6 входять в пружне зачеплення з накладною деталлю 2. При цьому на зовнішніх стінках двох клиновидних кінців 4 П-подібної скоби 3 виконані фігурні виступи 10, що взаємодіють при контакті з фігурними западинами 11, виконаними на внутрішніх стінках Г-подібних лап 5, для фіксації замиканням П-подібної скоби 3 в робочому положенні і кріплення накладної деталі 2 до основної деталі 1. А кут β1 клиновидних кінців 4 П-подібної скоби 3 виконаний більше кута β2 клиновидних пазів 7 основній деталі 1 (β1 > β2). Додатковими особливостями вузла клинового з'єднання деталей меблів є наступні удосконалення його конструкції. Нижні поверхні 12 головок 6 Г-подібних лап 5 виконані похилими і розташовані під кутом γ = 10-30° до площини верхньої поверхні накладної деталі 2. П-подібна скоба 3 виконана з отворами 13 під інструмент (спецключ) для її демонтажу. Вузол клинового з'єднання деталей меблів використовують в меблях, виготовлених з матеріалу, який не розтріскується і не розщеплюється, наприклад, з фанери або полімерного матеріалу. Зразок меблів (фрагмент), наприклад дитячий стілець, що включає вузол клинового з'єднання деталей меблів, зображений на фіг. 3. Виготовлення, монтаж, використання і демонтаж вузла клинового з'єднання деталей меблів здійснюється таким чином. При виготовленні предмету меблів, наприклад дитячого стільця, по відповідних кресленнях виконують: - клин у вигляді П-подібної скоби 3 з двома клиновидними кінцями 4 кутом клина β1; 2 UA 96149 U 5 10 15 20 25 30 35 40 45 50 55 60 - у основній деталі 1 за допомогою фрезерної обробки виконують Г-подібні лапи 5 з головками 6, а також з двома внутрішніми клиновидними пазами 7 з кутом β 2 для розміщення в них двох клиновидних кінців 4 з кутом β1 П-подібної скоби 3, і додатково з двома зовнішніми фігурними пазами 8 для забезпечення можливості кутового повороту двох Г-подібних лап 5 з головками 6 в протилежні сторони при їх розклинюванні; - у накладній деталі 2 виконують з довгастий паз 9. При монтажі виконують наступні операції: - накладну деталь 2 накладають на основну деталь 1 так, що її довгастий паз 9 охоплює дві Г-подібні лапи 5 з головками 6, а також два внутрішні клиновидні пази 7 з кутом клина β 2 (для розміщення в них двох клиновидних кінців 4 з кутом клина в1 П-подібної скоби 3 при β1 > β2), і два зовнішні фігурні пази 8; - клин, виконаний у вигляді П-подібної скоби 3 двома клиновидними кінцями 4 з кутом клина β1 вводять в обидва внутрішні клиновидні пази 7 з кутом клина β 2 до клацання, що сигналізує про те, що фігурні виступи 10 при контакті увійшли всередину фігурних западин 11, виконаних на внутрішніх стінках Г-подібних лап 5, і що свідчить про фіксацію замиканням П-подібної скоби 3 в робочому положенні і про кріплення накладної деталі 2 до основної деталі 1. За рахунок того, що кут β1 клиновидних кінців 4 П-подібної скоби 3 виконаний більше кута β2 клиновидних пазів 7 основній деталі 1 (β1 > β2), забезпечується розклинюванні двох Г-подібних лап 5 і пружне переміщення їх головок 6 в зовнішні протилежні сторони, внаслідок чого відбувається захоплення, пружне притиснення і фіксація накладної деталі 2 до основної деталі 1 похилими нижніми поверхнями 12 згаданих головок 6 Г-подібних лап 5 основній деталі 1. За рахунок того, що у вузлі клинового з'єднання деталей меблів нижні поверхні 12 головок 6 Г-подібних лап 5 виконані похилими і розташовані під кутом γ = 10-30° до площини верхньої поверхні накладної деталі 2, забезпечується як захоплення, так і щільне притиснення похилими нижніми поверхнями 12 головок 6 Г-подібних лап 5 накладної деталі 2 до основної деталі 1 (фіг. 2, 3). При демонтажі вузла клинового з'єднання деталей меблів шпильки інструменту (спецключа) вводять в отвори 13 П-подібної скоби 3 і останню (3) витягують з основної деталі 1, тобто виводять із зачеплення фігурні виступи 10 з фігурних западин 11, а клиновидні кінці 4 з внутрішніх клиновидних пазів 7. При цьому Г-подібні лапи 5 повертаються в первинне положення, їх головки 6 з похилими нижніми поверхнями 12 відводяться від накладної деталі 2 всередину довгастого паза 9, внаслідок чого при витяганні П-подібної скоби 3 накладна деталь 2 звільняється від захоплення головок 6 Г-подібних лап 5 і може бути від'єднана від основної деталі 1. Використання пропонованого вузла клинового з'єднання деталей меблів шляхом поліпшення його компоновки, виконання здвоєного клина у вигляді скоби і заглиблення його в основну деталь, практично урівень (врівні) із зовнішньою поверхнею накладної деталі, забезпечує підвищення надійності і безпеки експлуатації меблів з вдосконаленим вузлом клинового з'єднання. Окрім, того пропонований вузол клинового з'єднання деталей меблів є швидкорознімною конструкцією, що дозволяє оперативно здійснювати монтаж і демонтаж, а також компактне зберігання і транспортування виробу меблів. Приведені відомості свідчать про можливість промислової придатності пропонованого вузла клинового з'єднання деталей меблів, який може знайти широке використання в меблевій промисловості, зокрема в роз'ємних клинових з'єднаннях деталей меблів, призначених, як для дорослих, так і для дітей. Перелік позначень 1) основна деталь 2) накладна деталь 3) П-подібна скоба - клин 4) клиновидні кінці П-подібної скоби 5) Г-подібні лапи основної деталі 6) головки Г-подібних лап основної деталі 7) внутрішні клиновидні пази основної деталі 8) зовнішні фігурні пази основної деталі 9) довгастий паз накладної деталі 10) фігурні виступи на зовнішніх стінках двох клиновидних кінців П-подібної скоби 11) фігурні западини на внутрішніх стінках Г-подібних лап 12) нижні поверхні головок Г-подібних лап 13) отвори в П-подібної скобі під інструмент (спецключ) для її демонтажу 3 UA 96149 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 20 1. Вузол клинового з'єднання деталей меблів, що містить основну деталь (1) і накладну деталь (2), що зчленовані між собою і скріплені за допомогою клина, який відрізняється тим, що клин виконаний у вигляді П-подібної скоби (3) з двома клиновидними кінцями (4), основна деталь (1) виконана з двома Г-подібними лапами (5) з головками (6), що пружно деформуються, а також з двома внутрішніми клиновидними пазами (7) для розміщення в них двох клиновидних кінців (4) П-подібної скоби (3), і додатково з двома зовнішніми фігурними пазами (8) з можливістю забезпечення кутового повороту двох Г-подібних лап (5) з головками (6) в протилежні сторони при їх розклинюванні, а накладна деталь (2) примикає до основної деталі (1) і виконана з довгастим пазом (9), через який пропущені П-подібна скоба (3) з двома клиновидними кінцями (4) і дві Г-подібні лапи (5), які при їх розклинюванні своїми головками (6) входять в пружне зачеплення з накладною деталлю (2), причому на зовнішніх стінках двох клиновидних кінців (4) П-подібної скоби (3) виконані фігурні виступи (10), що взаємодіють при контакті з фігурними западинами (11), виконаними на внутрішніх стінках Г-подібних лап (5), для фіксації замиканням П-подібної скоби (3) в робочому положенні і кріплення накладної деталі (2) до основної деталі (1), а кут β1 клиновидних кінців (4) П-подібної скоби (3) виконаний більше кута β2 клиновидних пазів (7) основної деталі (1) (β1 > β2). 2. Вузол за п. 1, який відрізняється тим, що нижні поверхні (12) головок (6) Г-подібних лап (5) виконані похилими і розташовані під кутом γ = 10-30° до площини верхньої поверхні накладної деталі (2). 3. Вузол за п. 1, який відрізняється тим, що П-подібна скоба (4) виконана з отворами (13) під інструмент (спецключ) для її демонтажу. 4 UA 96149 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
