Пристрій для вібраційного очищення великогабаритних деталей та деталей складної конфігурації

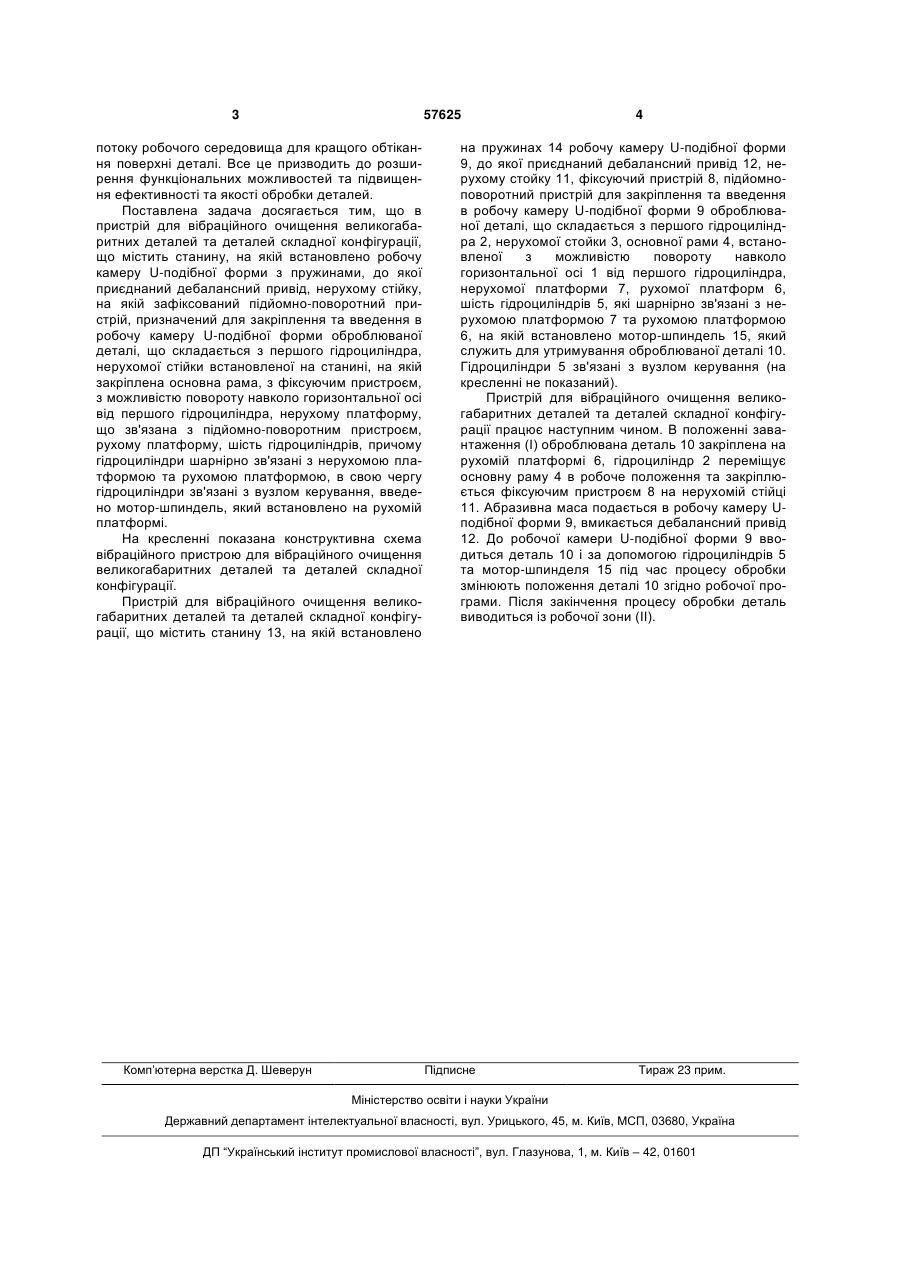

Пристрій для вібраційного очищення великогабаритних деталей та деталей складної конфігурації, що містить станину, на якій встановлено робочу камеру U-подібної форми з пружинами, до якої приєднаний дебалансний привід, нерухому стійку, на якій зафіксований підйомно-поворотний 3 57625 потоку робочого середовища для кращого обтікання поверхні деталі. Все це призводить до розширення функціональних можливостей та підвищення ефективності та якості обробки деталей. Поставлена задача досягається тим, що в пристрій для вібраційного очищення великогабаритних деталей та деталей складної конфігурації, що містить станину, на якій встановлено робочу камеру U-подібної форми з пружинами, до якої приєднаний дебалансний привід, нерухому стійку, на якій зафіксований підйомно-поворотний пристрій, призначений для закріплення та введення в робочу камеру U-подібної форми оброблюваної деталі, що складається з першого гідроциліндра, нерухомої стійки встановленої на станині, на якій закріплена основна рама, з фіксуючим пристроєм, з можливістю повороту навколо горизонтальної осі від першого гідроциліндра, нерухому платформу, що зв'язана з підйомно-поворотним пристроєм, рухому платформу, шість гідроциліндрів, причому гідроциліндри шарнірно зв'язані з нерухомою платформою та рухомою платформою, в свою чергу гідроциліндри зв'язані з вузлом керування, введено мотор-шпиндель, який встановлено на рухомій платформі. На кресленні показана конструктивна схема вібраційного пристрою для вібраційного очищення великогабаритних деталей та деталей складної конфігурації. Пристрій для вібраційного очищення великогабаритних деталей та деталей складної конфігурації, що містить станину 13, на якій встановлено Комп’ютерна верстка Д. Шеверун 4 на пружинах 14 робочу камеру U-подібної форми 9, до якої приєднаний дебалансний привід 12, нерухому стойку 11, фіксуючий пристрій 8, підйомноповоротний пристрій для закріплення та введення в робочу камеру U-подібної форми 9 оброблюваної деталі, що складається з першого гідроциліндра 2, нерухомої стойки 3, основної рами 4, встановленої з можливістю повороту навколо горизонтальної осі 1 від першого гідроциліндра, нерухомої платформи 7, рухомої платформ 6, шість гідроциліндрів 5, які шарнірно зв'язані з нерухомою платформою 7 та рухомою платформою 6, на якій встановлено мотор-шпиндель 15, який служить для утримування оброблюваної деталі 10. Гідроциліндри 5 зв'язані з вузлом керування (на кресленні не показаний). Пристрій для вібраційного очищення великогабаритних деталей та деталей складної конфігурації працює наступним чином. В положенні завантаження (І) оброблювана деталь 10 закріплена на рухомій платформі 6, гідроциліндр 2 переміщує основну раму 4 в робоче положення та закріплюється фіксуючим пристроєм 8 на нерухомій стійці 11. Абразивна маса подається в робочу камеру Uподібної форми 9, вмикається дебалансний привід 12. До робочої камери U-подібної форми 9 вводиться деталь 10 і за допомогою гідроциліндрів 5 та мотор-шпинделя 15 під час процесу обробки змінюють положення деталі 10 згідно робочої програми. Після закінчення процесу обробки деталь виводиться із робочої зони (ІІ). Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
