Складаний предмет меблів

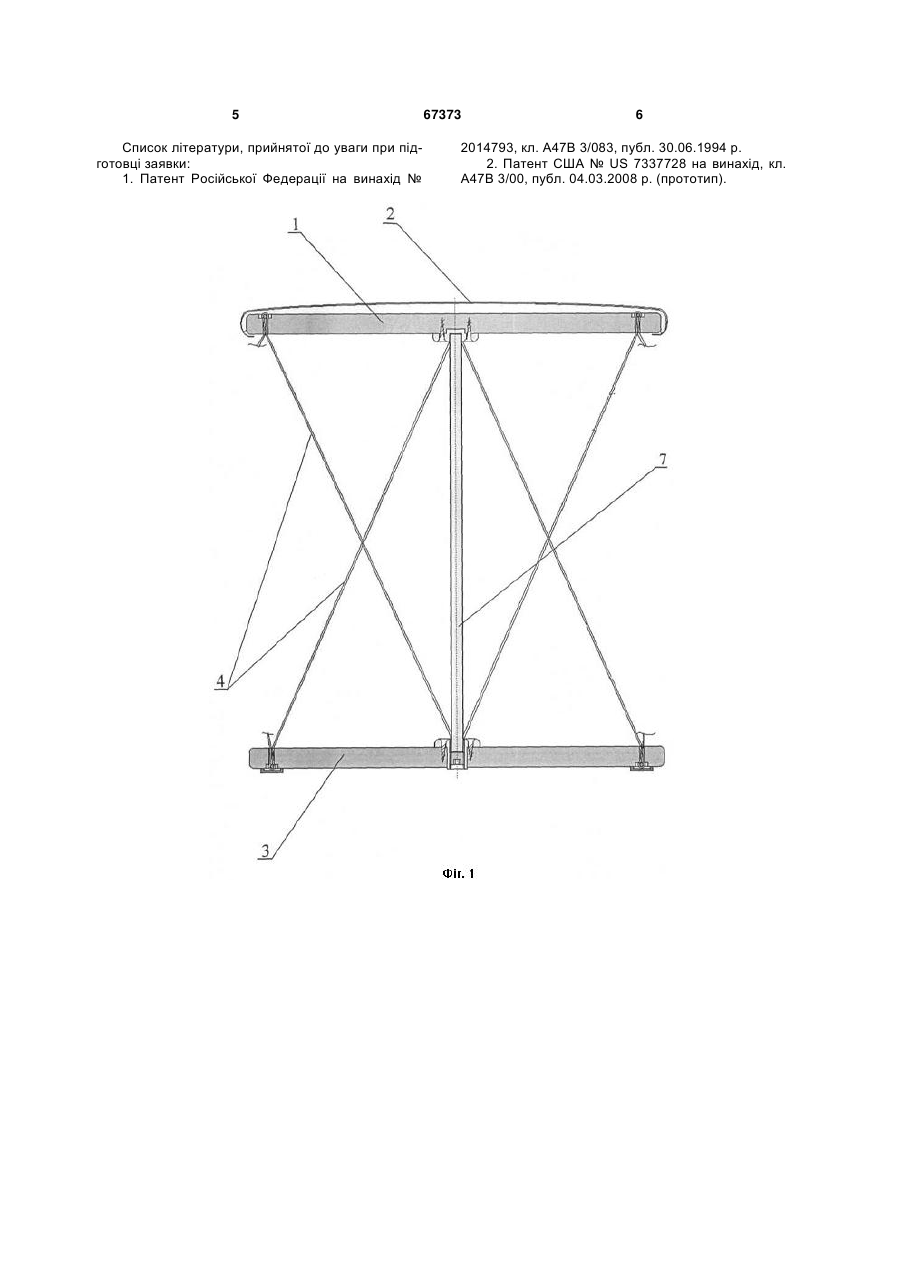

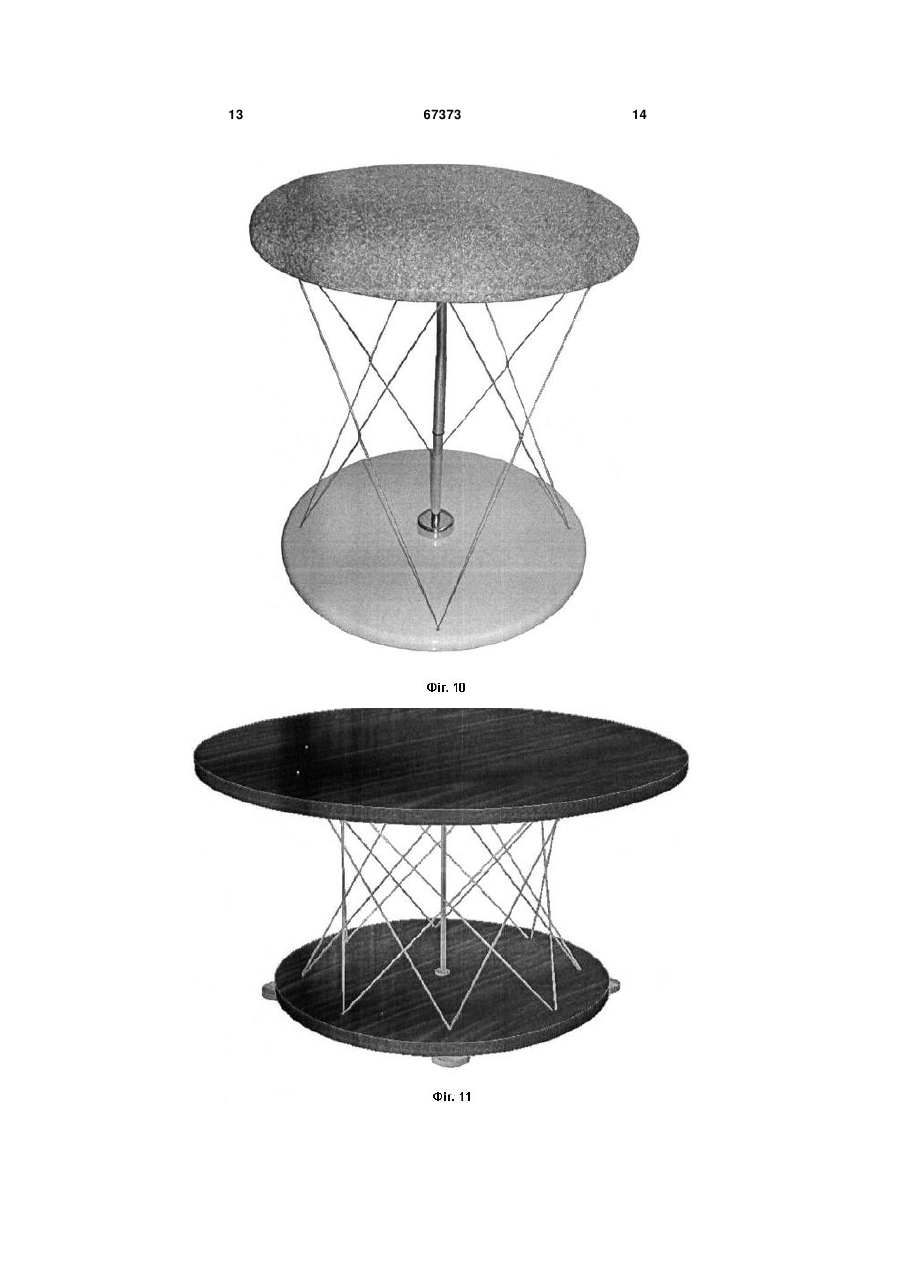

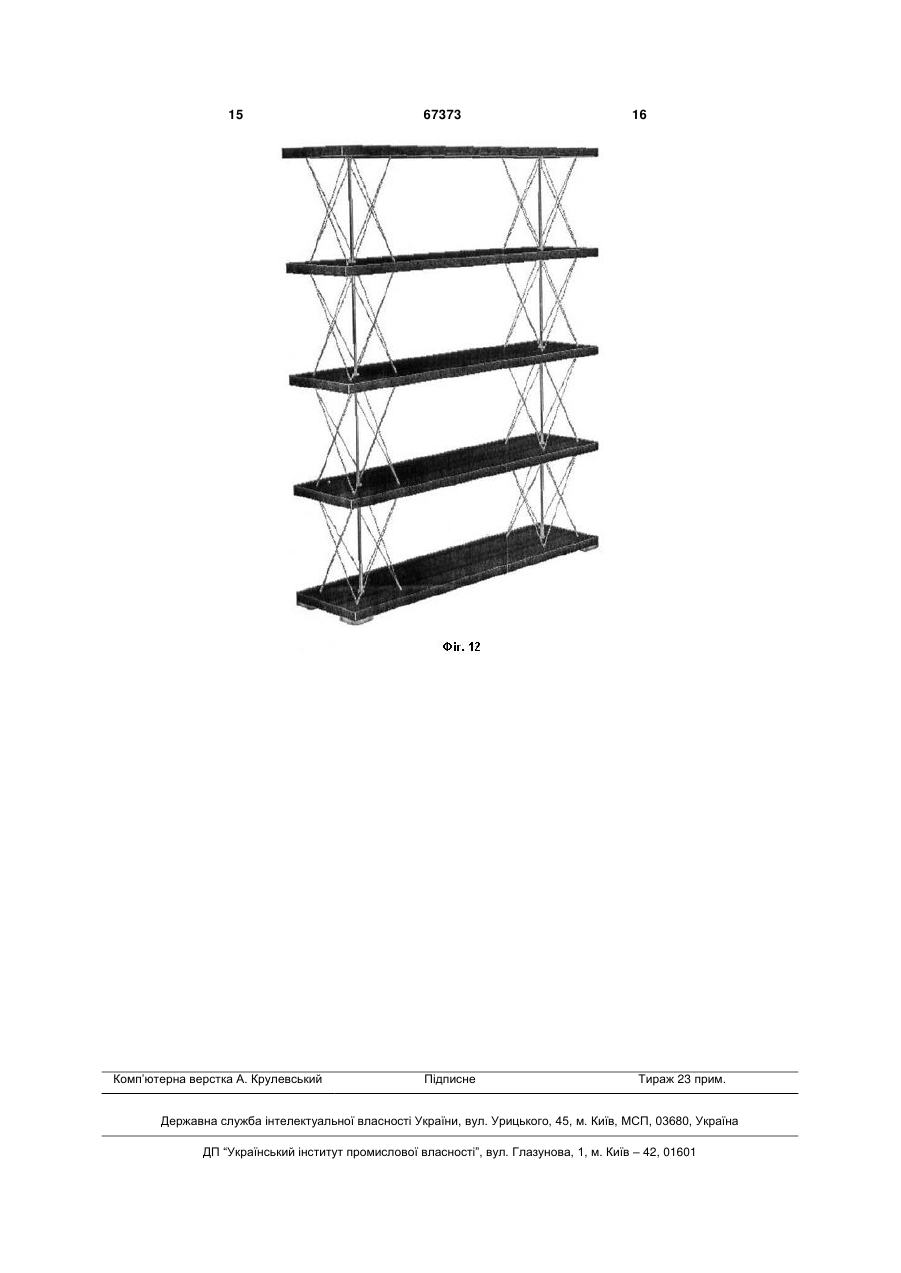

1. Складаний предмет меблів, що містить верхню частину, яка формує, як правило, робочу поверхню, нижню частину, що формує основу та опорну деталь, який відрізняється тим, що верхня частина і основа оснащені розміщеною по їх периферії розтяжкою та опозитно розташованими упорами для фіксації кінців опорної деталі. 2. Складаний предмет меблів за п. 1, який відріз 3 плуатаційних показників, зокрема надійності і стійкості. Поставлена задача вирішується тим, що в складаному предметі меблів, який включає верхню частину, що формує, як правило, робочу поверхню, нижню частину, що формує основу і, принаймні, одну опорну деталь, згідно з розробленою конструкцією, верхня частина предмету меблів і його основа оснащені розміщеною по їх периферії розтяжкою, а також опозитно розташованими упорами для фіксації кінців опорної деталі. Поставлена задача вирішується зокрема тим, що опорна деталь виконана у вигляді двох стрижнів, кінці яких сполучені один з одним за допомогою муфти з правостороннім і лівобічним різьбленням або тим, що опорна деталь виконана у вигляді цілісного стрижня, а упор для фіксації кінця опорної деталі в основі виконаний у вигляді отвору з різьбленням та підп'ятника, встановленого в отворі основи за допомогою різьбового з'єднання, а також і тим, що опорна деталь виконана у вигляді двох стрижнів, сполучених між собою за допомогою шарнірного з'єднання, яке фіксується кріпильною втулкою. Оснащення складаного предмету меблів розтяжкою, розміщеною по периферії його верхньої частини і основи, а також опозитно розташованими упорами для фіксації кінців опорної деталі забезпечує конструкційну надійність і стійкість виробу, що разом з іншими суттєвими ознаками визначає необхідний та достатній обсяг патентних домагань. Причинно-наслідковий зв'язок між сукупністю ознак корисної моделі та технічним результатом, що досягається, явним чином не виходить з рівня техніки. Зіставлення заявленого технічного рішення з відомим заявнику рівнем техніки показує, що сукупність суттєвих ознак, притаманних даному технічному рішенню, раніше не була відома. Дане технічне рішення відповідає також критерію «промислова придатність», оскільки воно може бути реалізоване за допомогою відомих технологічних прийомів. Пропонований предмет меблів ілюструється кресленнями Фіг. 1 - Фіг. 9 та зображеннями Фіг. 10 - Фіг. 12. На кресленні Фіг. 1 представлений загальний вигляд складаного предмету меблів, виконаного у формі стільця, що складається з верхньої частини 1 з робочою поверхнею 2, нижній частині (основи) 3, розтяжки 4, закріпленої в отворах з пазами 5 по периферії верхньої частини стільця і його основи за допомогою металевих вставок 6, а також опорної деталі, яка в даному варіанті виконання виконана у вигляді цілісного стрижня 7, кінці якого закріплені в опозитно розташованих упорах, причому верхній упор 8 може бути виконаний у вигляді глухого фланця, а ніжній у вигляді фланця 9 з регульованим підп'ятником 10 (Фіг. 2 - Фіг. 4). У окремому випадку виконання предмету меблів опорна деталь може бути виконана (див. Фіг. 5 - Фіг. 6) з двох стрижнів 11, з квадратними закінцівками 12 та сполучені один з одним за допомогою муфти 13 з правостороннім і лівобічним різьбленням. В цьому випадку для фіксації вільних кінців стрижнів 11 застосовані упори у вигляді фланців 14 з квадратними отворами 15. У іншому окремому випадку 67373 4 виконання предмету меблів опорна деталь може бути виконана (див. Фіг. 7 - Фіг. 9) з двох стрижнів 16 і 17, сполучених між собою за допомогою плоского або просторового шарнірного з'єднання 18 з фіксатором у вигляді кріпильної втулки 19 і із закінцівками, виконаними у вигляді циліндрових елементів 20, розташованих перпендикулярно осі стрижнів 16 і 17. Для того, щоб кріпильна втулка 19 при збиранні та експлуатації предмету меблів не сповзала з ділянки шарнірного з'єднання 18, стрижень 17 оснащений стопорним буртиком 21. Для фіксації вільних кінців стрижнів 16 і 17 у верхній 1 і нижній 3 частинах виробу застосовані упори, виконані у формі фланців 22 з прямокутними отворами 23 і прорізами 24. У якості ілюстрації на зображеннях Фіг. 10 - Фіг. 12 приведений зовнішній вигляд предметів меблів, відповідно, стільця, столу і стелажу в зібраному вигляді. Складаний предмет меблів, зокрема, табурет, використовується таким чином: у не робочому положенні всі частини виробу знаходяться в складеному стані. Верхня його частина 1 та основа 3 вже з'єднані між собою розтяжкою 4, для чого петлі розтяжки 4 вставлені в отвори з пазами 5 та зафіксовані за допомогою металевих вставок 6. Виріб меблів в складеному стані досить компактний і знаходиться в упаковці, що має невелику товщину, рівну товщині двох її основних частин. Вона зручна для складування, зберігання і транспортування. Для приведення виробу в робочий стан розсовують верхню і нижню частини предмету меблів 1 і 3 та вставляють в упори 8 та 9 стрижень 7, після чого закріплюють його, обертаючи підп'ятник 10. У другому варіанті виконання предмету меблів закріплення стрижнів 11 у фланцях 14 здійснюють за рахунок обертання муфти 13. При цьому стрижні 11 розсовуються відносно один одного, жорстко фіксуючи закінцівки 12 в квадратних отворах 15 фланців 14. У третьому варіанті виконання предмету меблів для фіксації стрижнів 16 і 17 у фланцях 22 вводять циліндрові елементи 20 в прямокутні отвори 23 фланців 22 під нахилом один до одного, що забезпечується прорізами 24, а потім розпрямляють їх, фіксуючи кріпильною втулкою 19, яку насовують на область шарнірного з'єднання 18 стрижнів до упору із стопорним буртиком 21. Виріб, що заявляється, являє собою достатньо просту конструкцію та характеризується конструкційною міцністю і стійкістю. Для складання виробу (приведення його в не робоче положення) здійснюють ті ж операції, але в зворотній послідовності. Вони можуть бути виконані протягом декількох хвилин. Верхня частина предмету меблів і його основа можуть бути виготовлені з дерева, пластика, легких металевих сплавів або іншого матеріалу, використовуваного при виготовленні подібних виробів. Інші елементи кріплення виготовляються зі сталі з гальванічним покриттям. Оскільки виріб компактний і має невеликі масо-габаритні показники, його використання не обмежується приміщеннями (тобто він може використовуватись і поза приміщеннями). Враховуючи легкість виробу при перенесенні його можна використовувати в місцях відпочинку (на пікніку, рибалці і так далі). 5 Список літератури, прийнятої до уваги при підготовці заявки: 1. Патент Російської Федерації на винахід № 67373 6 2014793, кл. А47В 3/083, публ. 30.06.1994 р. 2. Патент США № US 7337728 на винахід, кл. А47В 3/00, публ. 04.03.2008 p. (прототип). 7 67373 8 9 67373 10 11 67373 12 13 67373 14 15 Комп’ютерна верстка А. Крулевський 67373 Підписне 16 Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
