Дозатор насіння з гнучким висівним диском

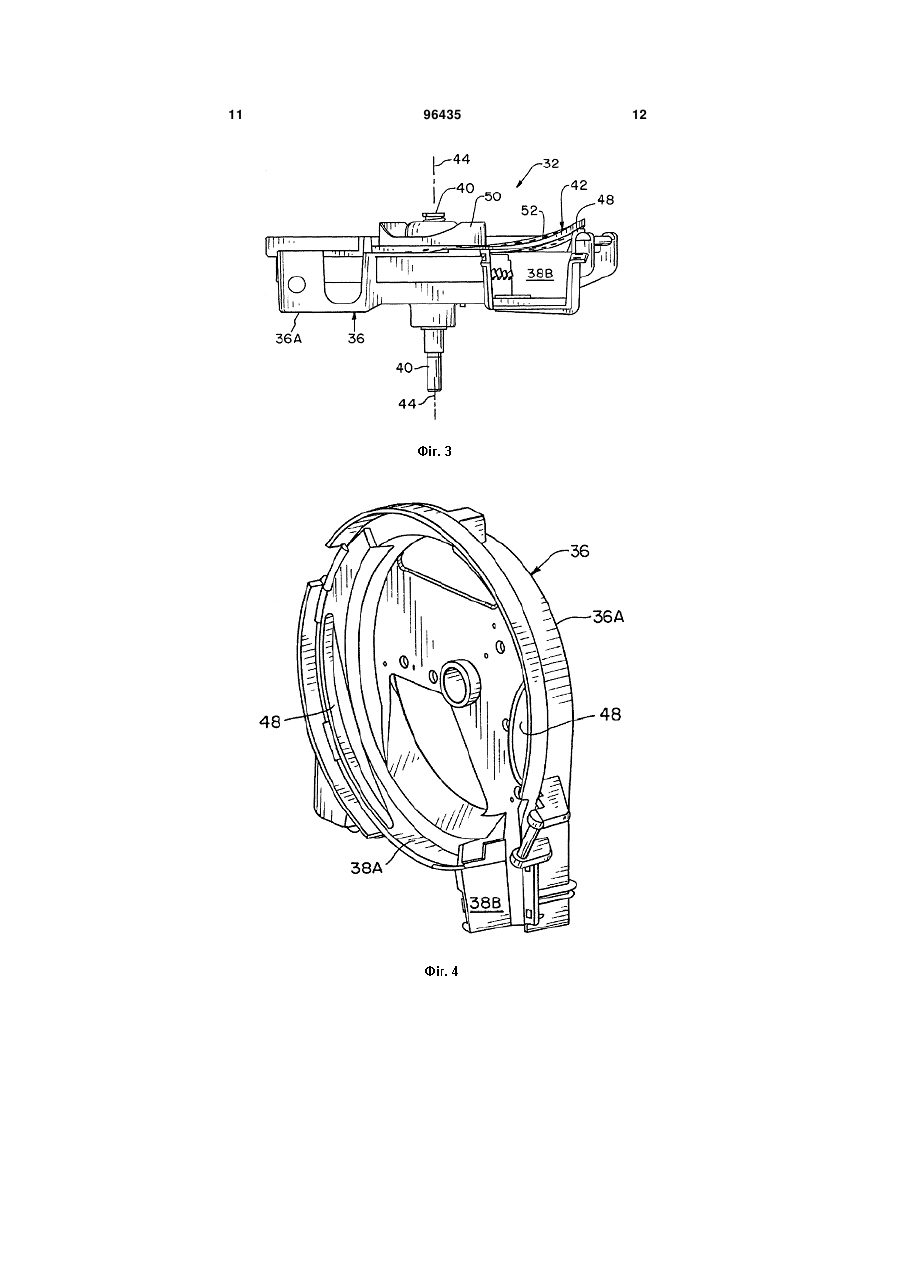

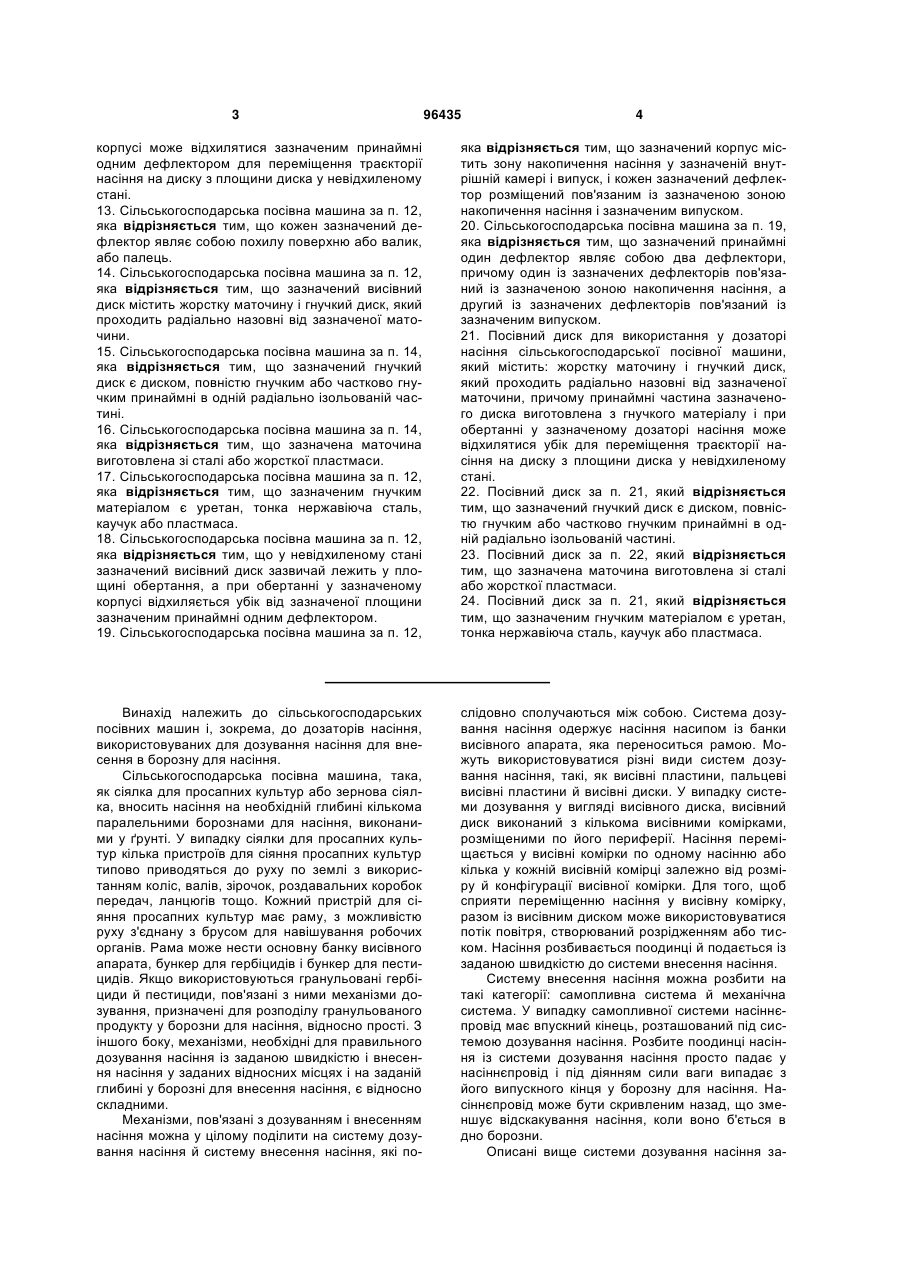

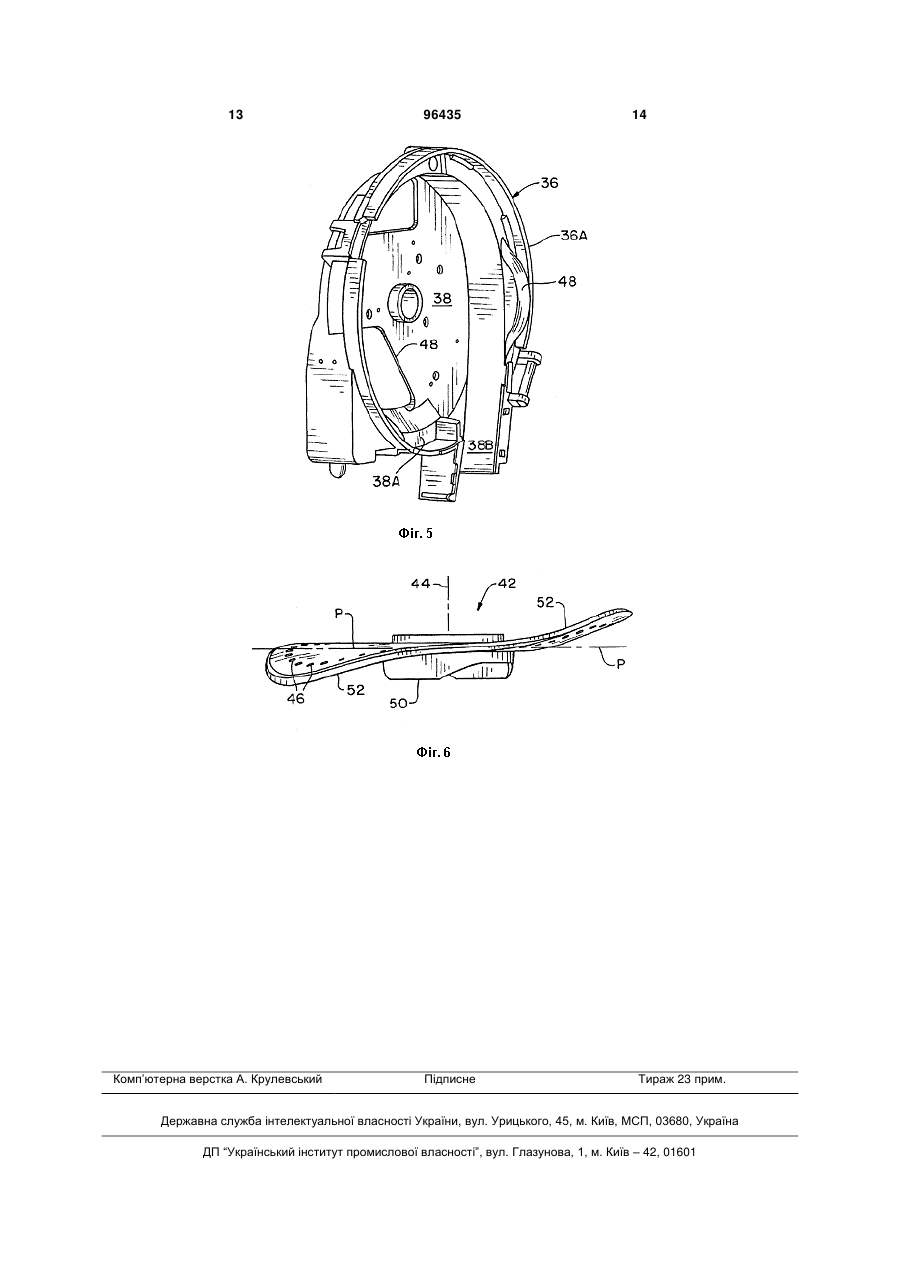

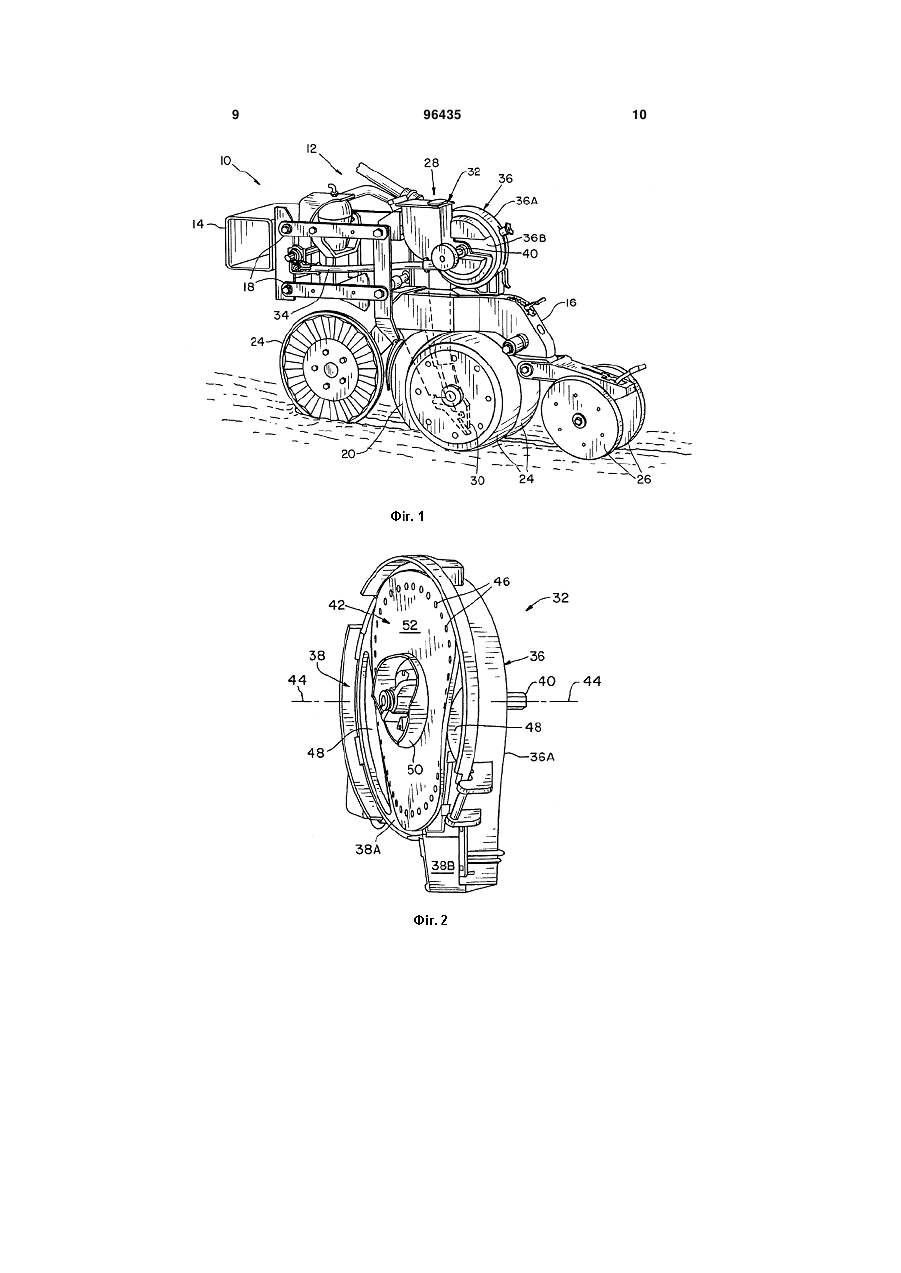

1. Дозатор насіння, призначений для використання на сільськогосподарській посівній машині, який містить: корпус, що має внутрішню камеру і принаймні один дефлектор у зазначеній внутрішній камері; та висівний диск, який з можливістю обертання переноситься зазначеним корпусом, причому принаймні частина зазначеного висівного диска виготовлена з гнучкого матеріалу і при обертанні у зазначеному корпусі може відхилятися зазначеним принаймні одним дефлектором для переміщення траєкторії насіння на диску з площини диска у невідхиленому стані. 2. Дозатор насіння за п. 1, який відрізняється тим, що кожен зазначений дефлектор являє собою похилу поверхню або валик, або палець. 3. Дозатор насіння за п. 1, який відрізняється тим, що зазначений висівний диск містить жорстку маточину і гнучкий диск, який проходить радіально назовні від зазначеної маточини. 4. Дозатор насіння за п. 3, який відрізняється тим, що зазначений гнучкий диск є диском, повністю гнучким або частково гнучким принаймні в одній радіально ізольований частині. 5. Дозатор насіння за п. 3, який відрізняється тим, що зазначена маточина виготовлена зі сталі 2 (19) 1 3 96435 4 корпусі може відхилятися зазначеним принаймні одним дефлектором для переміщення траєкторії насіння на диску з площини диска у невідхиленому стані. 13. Сільськогосподарська посівна машина за п. 12, яка відрізняється тим, що кожен зазначений дефлектор являє собою похилу поверхню або валик, або палець. 14. Сільськогосподарська посівна машина за п. 12, яка відрізняється тим, що зазначений висівний диск містить жорстку маточину і гнучкий диск, який проходить радіально назовні від зазначеної маточини. 15. Сільськогосподарська посівна машина за п. 14, яка відрізняється тим, що зазначений гнучкий диск є диском, повністю гнучким або частково гнучким принаймні в одній радіально ізольованій частині. 16. Сільськогосподарська посівна машина за п. 14, яка відрізняється тим, що зазначена маточина виготовлена зі сталі або жорсткої пластмаси. 17. Сільськогосподарська посівна машина за п. 12, яка відрізняється тим, що зазначеним гнучким матеріалом є уретан, тонка нержавіюча сталь, каучук або пластмаса. 18. Сільськогосподарська посівна машина за п. 12, яка відрізняється тим, що у невідхиленому стані зазначений висівний диск зазвичай лежить у площині обертання, а при обертанні у зазначеному корпусі відхиляється убік від зазначеної площини зазначеним принаймні одним дефлектором. 19. Сільськогосподарська посівна машина за п. 12, яка відрізняється тим, що зазначений корпус містить зону накопичення насіння у зазначеній внутрішній камері і випуск, і кожен зазначений дефлектор розміщений пов'язаним із зазначеною зоною накопичення насіння і зазначеним випуском. 20. Сільськогосподарська посівна машина за п. 19, яка відрізняється тим, що зазначений принаймні один дефлектор являє собою два дефлектори, причому один із зазначених дефлекторів пов'язаний із зазначеною зоною накопичення насіння, а другий із зазначених дефлекторів пов'язаний із зазначеним випуском. 21. Посівний диск для використання у дозаторі насіння сільськогосподарської посівної машини, який містить: жорстку маточину і гнучкий диск, який проходить радіально назовні від зазначеної маточини, причому принаймні частина зазначеного диска виготовлена з гнучкого матеріалу і при обертанні у зазначеному дозаторі насіння може відхилятися убік для переміщення траєкторії насіння на диску з площини диска у невідхиленому стані. 22. Посівний диск за п. 21, який відрізняється тим, що зазначений гнучкий диск є диском, повністю гнучким або частково гнучким принаймні в одній радіально ізольованій частині. 23. Посівний диск за п. 22, який відрізняється тим, що зазначена маточина виготовлена зі сталі або жорсткої пластмаси. 24. Посівний диск за п. 21, який відрізняється тим, що зазначеним гнучким матеріалом є уретан, тонка нержавіюча сталь, каучук або пластмаса. Винахід належить до сільськогосподарських посівних машин і, зокрема, до дозаторів насіння, використовуваних для дозування насіння для внесення в борозну для насіння. Сільськогосподарська посівна машина, така, як сіялка для просапних культур або зернова сіялка, вносить насіння на необхідній глибині кількома паралельними борознами для насіння, виконаними у ґрунті. У випадку сіялки для просапних культур кілька пристроїв для сіяння просапних культур типово приводяться до руху по землі з використанням коліс, валів, зірочок, роздавальних коробок передач, ланцюгів тощо. Кожний пристрій для сіяння просапних культур має раму, з можливістю руху з'єднану з брусом для навішування робочих органів. Рама може нести основну банку висівного апарата, бункер для гербіцидів і бункер для пестицидів. Якщо використовуються гранульовані гербіциди й пестициди, пов'язані з ними механізми дозування, призначені для розподілу гранульованого продукту у борозни для насіння, відносно прості. З іншого боку, механізми, необхідні для правильного дозування насіння із заданою швидкістю і внесення насіння у заданих відносних місцях і на заданій глибині у борозні для внесення насіння, є відносно складними. Механізми, пов'язані з дозуванням і внесенням насіння можна у цілому поділити на систему дозування насіння й систему внесення насіння, які по слідовно сполучаються між собою. Система дозування насіння одержує насіння насипом із банки висівного апарата, яка переноситься рамою. Можуть використовуватися різні види систем дозування насіння, такі, як висівні пластини, пальцеві висівні пластини й висівні диски. У випадку системи дозування у вигляді висівного диска, висівний диск виконаний з кількома висівними комірками, розміщеними по його периферії. Насіння переміщається у висівні комірки по одному насінню або кілька у кожній висівній комірці залежно від розміру й конфігурації висівної комірки. Для того, щоб сприяти переміщенню насіння у висівну комірку, разом із висівним диском може використовуватися потік повітря, створюваний розрідженням або тиском. Насіння розбивається поодинці й подається із заданою швидкістю до системи внесення насіння. Систему внесення насіння можна розбити на такі категорії: самопливна система й механічна система. У випадку самопливної системи насіннєпровід має впускний кінець, розташований під системою дозування насіння. Розбите поодинці насіння із системи дозування насіння просто падає у насіннєпровід і під діянням сили ваги випадає з його випускного кінця у борозну для насіння. Насіннєпровід може бути скривленим назад, що зменшує відскакування насіння, коли воно б'ється в дно борозни. Описані вище системи дозування насіння за 5 звичай ефективні для поштучної подачі насіння і регулювання кроку висіву. Однак певні умови роботи, наприклад, робота на схилах тощо, справляють негативний вплив на поштучну подачу насіння і крок висіву. Зона накопичення насіння у дозаторі насіння лежить внизу дозатора, й обертовий висівний диск лежить вздовж боку накопичення насіння. Коли упродовж сіяння на схилі насіння зміщуються убік від висівного диска, можуть виникнути проблеми з поштучною подачею насіння та/або пропущенням насіння, що призведе до небажаного кроку насіння у борознах для насіння, утворених у ґрунті. Отже, є потреба у посівній машині з системою дозування насіння, яка забезпечує необхідну поштучну подачу насіння і крок висіву у широкому діапазоні умов роботи. Відповідно до одного варіанта здійснення, винахід стосується дозатора насіння, призначеного для використання на сільськогосподарській посівній машині, який містить корпус, що має внутрішню камеру й один або кілька дефлекторів у цій внутрішній камері, і висівний диск, який з можливістю обертання переноситься корпусом. Принаймні частина висівного диска виготовлена з гнучкого матеріалу і при обертанні у корпусі може відхилятися одним або кількома дефлекторами. Відповідно до другого варіанта здійснення, винахід стосується висівного диска у дозаторі насіння сільськогосподарської посівної машини. Висівний диск містить жорстку маточину і диск, який проходить радіально назовні від маточини. Принаймні частина диска виготовлена з гнучкого матеріалу і при обертанні у дозаторі насіння може відхилятися убік. Фіг. 1 являє собою вигляд у перспективному зображенні пристрою для сіяння просапних культур в варіанті здійснення пропонованої сільськогосподарської посівної машини. Фіг. 2 являє собою вигляд у перспективному зображенні дозатора насіння пристрою для сіяння просапних культур на фіг. 1 з видаленою частиною корпуса й ілюструє згинання висівного диска. Фіг. 3 являє собою вигляд знизу дозатора насіння на фіг. 2 з видаленою частиною корпуса й ілюструє згинання висівного диска. Фіг. 4 являє собою вигляд у перспективному зображенні дозатора насіння, показаного на фіг. 13, з видаленим посівним диском, щоб показати дефлектори. Фіг. 5 являє собою ще один вигляд у перспективному зображенні дозатора насіння, показаного на фіг. 1-4, з видаленим посівним диском , щоб показати дефлектори, та Фіг. 6 являє собою вигляд збоку висівного диска у зігненому стані. На кресленнях і, зокрема, на фіг. 1, показана частина варіанта здійснення пропонованої сільськогосподарської посівної машини 10. У представленому варіанті здійснення посівна машина 10 виконана як сіялка для просапних культур, але може бути й у вигляді зернової сіялки тощо. Фіг. 1 ілюструє один пристрій 12 для сіяння просапних культур багаторядкової сіялки, причому кожний 96435 6 пристрій для сіяння просапних культур є практично ідентичним і прикріпленим до спільного бруса 14 для навішування робочих органів. Лише один пристрій 12 для сіяння просапних культур показаний й описаний заради простоти. Пристрій 12 для сіяння просапних культур включає раму 16 з кількох деталей, прикріплену до бруса 14 для навішування робочих органів паралельними навісками 18. Брус 14 для навішування робочих органів причеплений до тягача (не показано), такого, як сільськогосподарський трактор. Наприклад, брус 14 для навішування робочих органів може чіплятися до сільськогосподарського трактора за допомогою дишла або вузла триточкової зчіпки. Брус 14 для навішування робочих органів може чіплятися до вузлів ходових коліс, плечей маркера тощо, які можуть бути звичайної конструкції і заради простоти не показані. Рама 16 несе дводисковий сошник 20, призначений для утворення у ґрунті борозни для насіння. Перед дводисковим сошником 20 може розміщатися факультативний дисковий сошник 22, особливо для використання у випадках без орання. З парою дисків дводискового сошника 20 відповідно пов'язані пара копіювальних коліс 24. Зокрема, кожне копіювальне колесо 24 розміщене зазвичай на одній лінії і безпосередньо поруч із зовнішнім боком кожного відповідного диска дводискового сошника 20. Кожне копіювальне колесо 24 може регулюватися у вертикальному напрямку для регулювання глибини борозни, яка нарізується у ґрунті за допомогою дводискового сошника 20. Рамою 16 також переносяться пара колісзагортачів 26. Колеса-загортачі 26 розміщені зазвичай на одній лінії з дводисковим сошником 20. Колеса-загортачі 26 переважно зміщені у напрямку вниз і мають периферійну кромку, форма якої може бути різною залежно від випадку застосування. Рамою 16 також переносяться система дозування насіння 28 і система внесення насіння 30. Система внесення насіння 28 є у вигляді самопливного насіннєпроводу, але може конструктивно виконуватися й інакше, наприклад, як система механічного висівного апарата з привідним колесом тощо. Система дозування насіння 28 одержує насіння з основного пристрою подачі насіння, наприклад, насіння з віддаленого основного насінного ящика, яке подається за допомогою повітря або схожим чином, або з банки висівного апарата, яка переноситься рамою 16. Система дозування насіння 28 зазвичай включає дозатор насіння 32, який приводиться обертовим канатним приводом 34. Канатний привід 34 включає гнучкий привідний канат, який приводиться спільним привідним валом позаду бруса 14 для навішування робочих органів. Цей канатний привід продається під найменуванням "Pro-Shaft" на сіялці Pro-Series ХР, що випускається і продається правонаступником цього винаходу. Однак зрозуміло, що для дозатора насіння 32 можуть використовуватися й інші типи механічних, електричних та/або гідравлічних приводів. Дозатор насіння 30 (фіг. 2-6) має корпус 36 з кількох частин, причому перша частина 36А корпу 7 са і друга частина 36В корпуса утворюють у ньому внутрішню камеру 38. У внутрішній камері 38 є зона накопичення насіння 38А та випуск 38В. Корпус 36 несе з можливістю обертання привідний вал 40, який у свою чергу концентрично зчеплений з висівним диском 42 і приводить його. Привідний вал 40 має вісь обертання 44, яка також є віссю обертання висівного диска 42. Висівний диск 42 має кілька висівних комірок 46, виконаних по його периферії. Джерело вакууму (не показане) прикладає вакуумметричний тиск до висівних комірок 46, утворених у висівному диску 42. Цей вакуумметричний тиск сприяє входу насіння до висівних комірок 46 і підтримує насіння у висівних комірках 46. З висівних комірок 46 насіння транспортується до системи внесення насіння 28. Природно, для сприяння переміщенню насіння дозатор насіння 30 може конструктивно виконуватися з позитивним, а не з вакуумметричним тиском. Відповідно до одного аспекту цього винаходу, принаймні частина висівного диска 42 виготовлена з гнучкого матеріалу і при обертанні у корпусі 36 може відхилятися одним або кількома дефлекторами 48. Зокрема, висівний диск 42 містить жорстку маточину 50 і гнучкий диск 52, який проходить радіально назовні від маточини 50. Маточина 50 виготовлена з жорсткого матеріалу, такого, як сталь або жорстка пластмаса. У показаному варіанті здійснення гнучкий диск 52 є гнучким на усій радіальній протяжності від маточини 50 до зовнішньої периферії. Втім гнучкий диск 52 може бути й лише частково гнучким в одній або кількох ізольованих частинах, таких, як радіальні кільця або кутові секції тощо. Гнучкий диск 52 може виготовлятися з будь-якого типу гнучкого матеріалу, який забезпечує необхідний ступінь гнучкості, такого, як уретан, тонка нержавіюча сталь, каучук та/або пластмаса. Дефлектори 48 можуть мати будь-яку підходящу форму, яка забезпечує відхилення гнучкого диска 52 висівного диска 42 в необхідних місцях у внутрішній камері 36. Наприклад, кожен дефлектор 48 може бути за формою похилої поверхні (як показано), одного або кількох валиків та/або одного або кількох пальців тощо. Дефлектори 48 виконані як одне ціле з корпусом 36, але можуть бути окремими від корпуса 36 і кріпитися до нього. У 96435 8 показаному варіанті здійснення два дефлектори 48 передбачені у корпусі 36, причому один розміщений ув'язаним із зоною накопичення насіння 38А, а другий розміщений ув'язаним із випуском 38В. Під час роботи вибраний тип насіння одержується у дозаторі насіння 32 з основного пристрою подачі насіння. Насіння підтримується притиснутим до боку висівного диска 42 і приймається висівними комірками 46. Для того, щоб забезпечити переміщення насіння у висівні комірки 46, до протилежного боку висівного диска 42 підходящим джерелом вакууму прикладається вакуумметричний тиск. Природно, можна прикладати й позитивний тиск, але до боку висівного диска 42, на якому знаходиться насіння. Кожен висівний диск 42 кожного дозатора насіння 32 приводиться відповідним канатним приводом 34 від спільного привідного вала позаду бруса 14 для навішування робочих органів. При обертанні висівного диска 42 він відповідними дефлекторами 48 відхиляється убік у місцях зони накопичення насіння 38А і випуску 38В. У не відхиленому стані висівний диск 42 зазвичай лежить у площині обертання Р, а при обертанні у корпусі 36 відхиляється убік від площини Р дефлекторами 48 (фіг. 6). Ступінь, у який відхиляється висівний диск 42, може бути різним залежно від конкретного конструктивного виконання дозатора насіння. У зоні накопичення насіння 38А висівний диск 42 повинен "зачерпнути" насіння, щоб забезпечити, щоб усі висівні комірки 46 одержали по насінині, а у зоні 38В висівний диск 42 повинен нахилитися в інший бік у міру, достатню для забезпечення ефективного вивільнення насіння. У показаному варіанті здійснення у кожній із зон - у зоні накопичення насіння 38А й у зоні випуску 38В - висівний диск 42 відхиляється приблизно від 2 до 45 градусів, переважніше, приблизно від 5 до 20 градусів. Насіння вивантажується з дозатора насіння 32 до системи внесення насіння 30 із заданою швидкістю. Колеса-загортачі 26 загортають борозну і тим самим загортають насіння у борозні. Вище описаний переважний варіант здійснення, але зрозуміло, що можливі й інші варіанти в межах обсягу цього винаходу, визначеного доданою формулою винаходу. 9 96435 10 11 96435 12 13 Комп’ютерна верстка А. Крулевський 96435 Підписне 14 Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
