Тарілчастий дозатор-витратомір протруювача насіння з тензометричною системою вимірювання
Номер патенту: 54010
Опубліковано: 25.10.2010
Автори: Пйонтик Людвіг Денисович, Добрянський Богдан Іванович, Матвієвський Володимир Антонович
Формула / Реферат
Тарілчастий дозатор-витратомір протруювача насіння з тензометричною системою вимірювання, що містить бункер насіння, трубчастий живильник, тарілку та її електропривід, який відрізняється тим, що з метою забезпечення вимірювання миттєвих значень витрати насіння в потоці, на виході із тарілки встановлені дві діаметрально протилежні тензометричні балочки, у яких один кінець виготовлений у вигляді площадки для сприйняття зусиль від насіння, а на другому на певній відстані від неї наклеєні датчики, які сприймають напруження від згинаючого моменту на балочку.
Текст

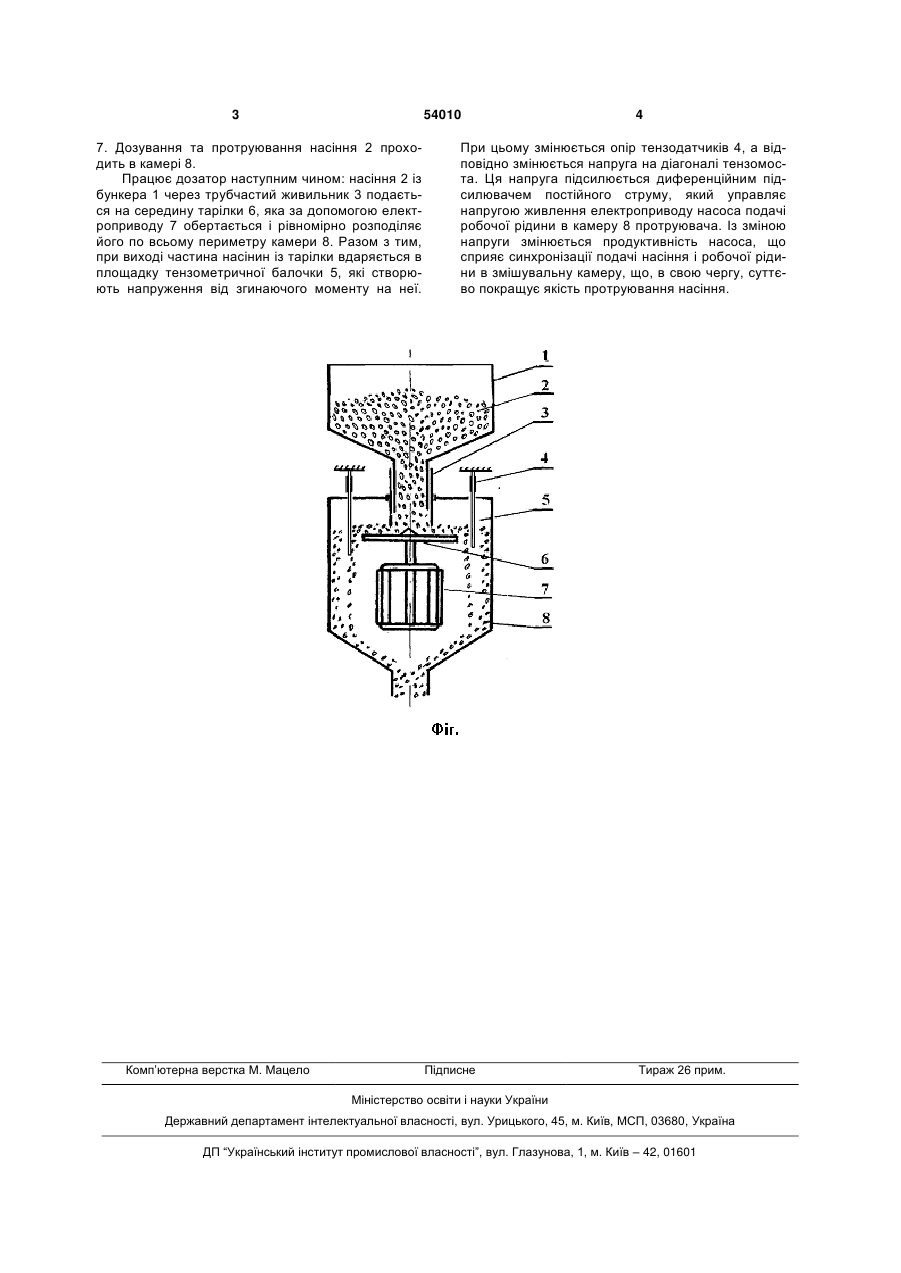

Тарілчастий дозатор-витратомір протруювача насіння з тензометричною системою вимірювання, 3 54010 7. Дозування та протруювання насіння 2 проходить в камері 8. Працює дозатор наступним чином: насіння 2 із бункера 1 через трубчастий живильник 3 подається на середину тарілки 6, яка за допомогою електроприводу 7 обертається і рівномірно розподіляє його по всьому периметру камери 8. Разом з тим, при виході частина насінин із тарілки вдаряється в площадку тензометричної балочки 5, які створюють напруження від згинаючого моменту на неї. Комп’ютерна верстка М. Мацело 4 При цьому змінюється опір тензодатчиків 4, а відповідно змінюється напруга на діагоналі тензомоста. Ця напруга підсилюється диференційним підсилювачем постійного струму, який управляє напругою живлення електроприводу насоса подачі робочої рідини в камеру 8 протруювача. Із зміною напруги змінюється продуктивність насоса, що сприяє синхронізації подачі насіння і робочої рідини в змішувальну камеру, що, в свою чергу, суттєво покращує якість протруювання насіння. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPlate dozer - flow rate meter of seed dresser with tensometric measuring system
Автори англійськоюPiontyk Liudvih Denysovych, Matviievskyi Volodymyr Antonovych, Dobrianskyi Bohdan Ivanovych
Назва патенту російськоюТарельчатый дозатор-расходометр протравливателя семян с тензометрической системой измерения
Автори російськоюПйонтик Людвиг Денисович, Матвиевский Владимир Антонович, Добрянский Богдан Иванович
МПК / Мітки
МПК: G01F 1/00
Мітки: дозатор-витратомір, системою, насіння, тензометричною, вимірювання, тарілчастий, протруювача
