Спосіб будування споруди

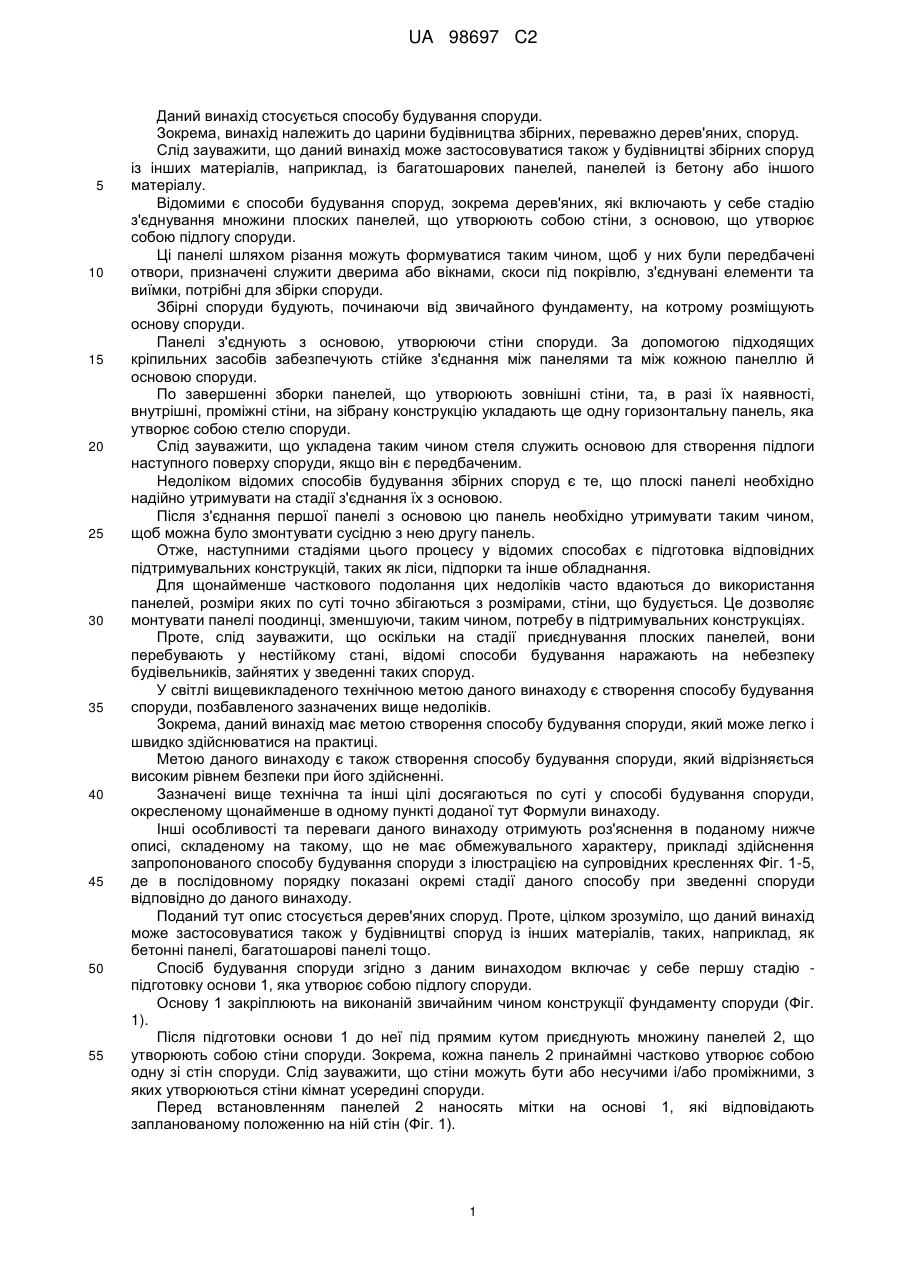

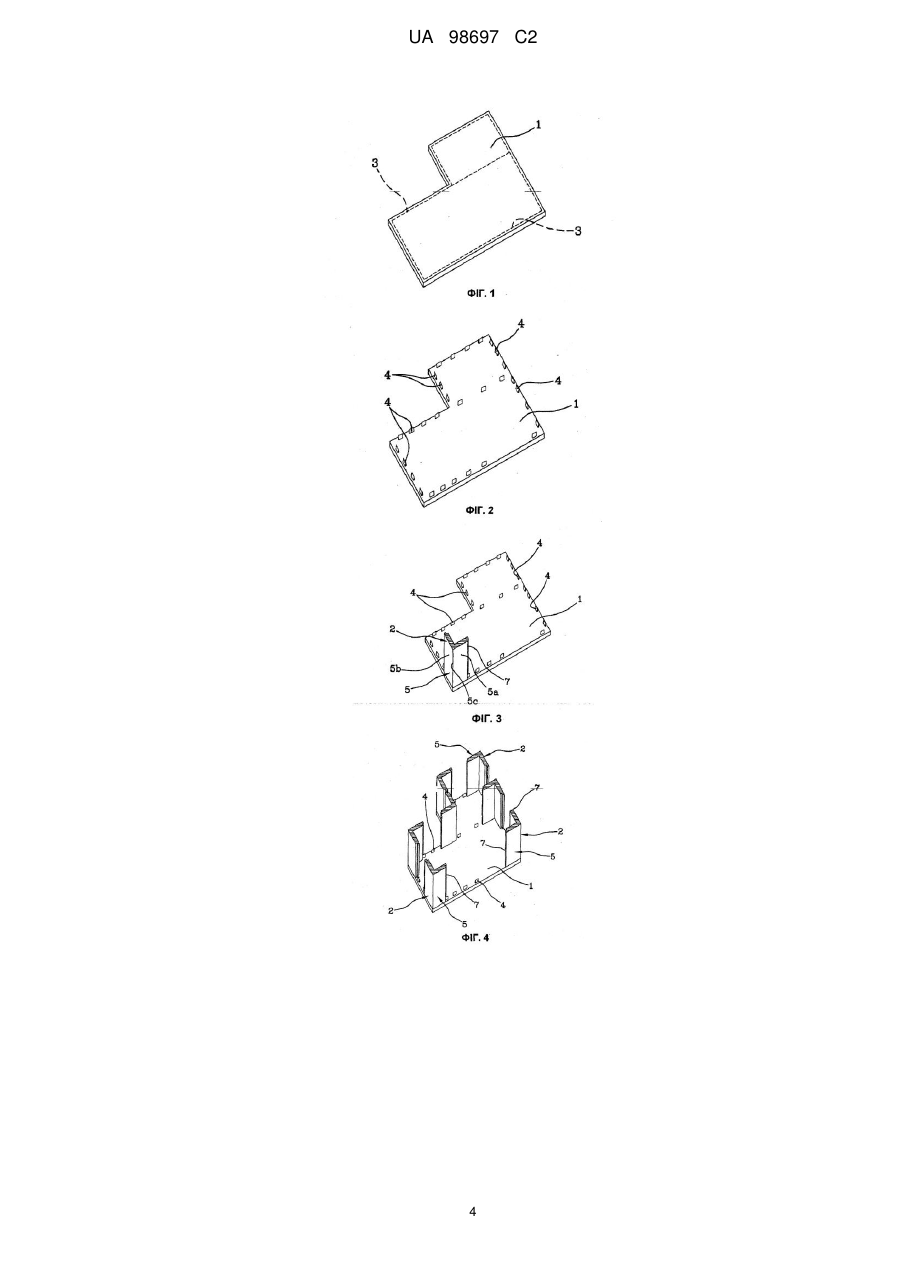

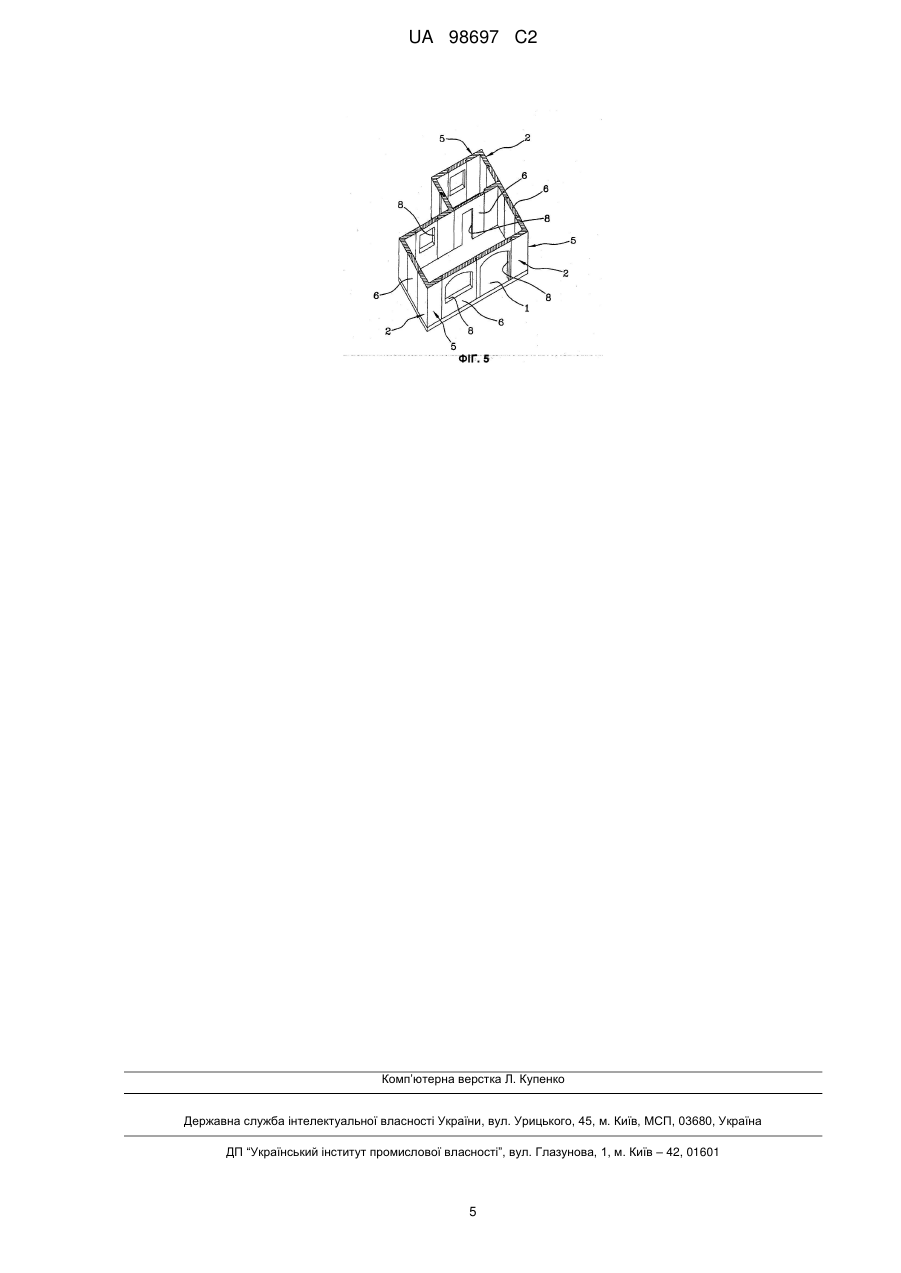

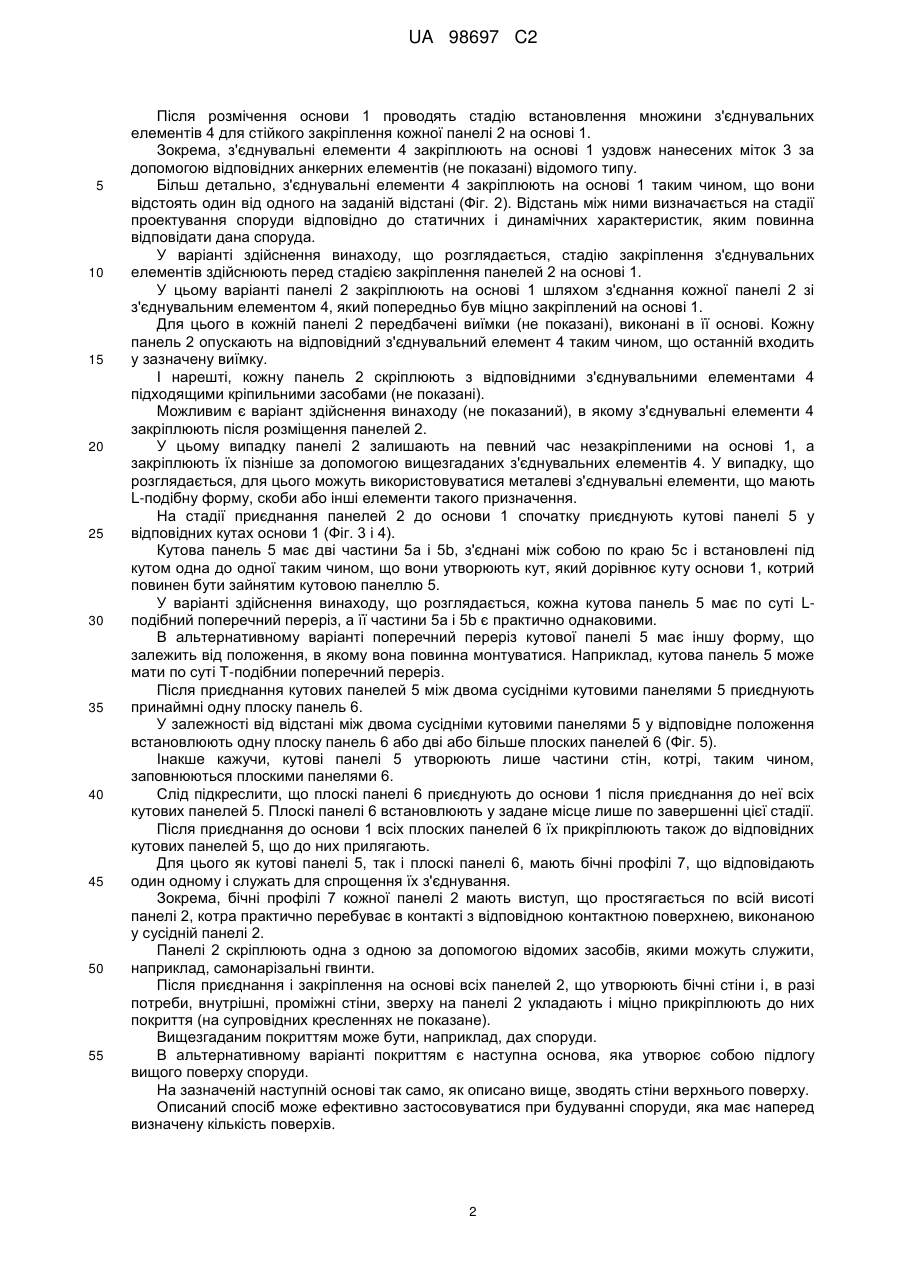

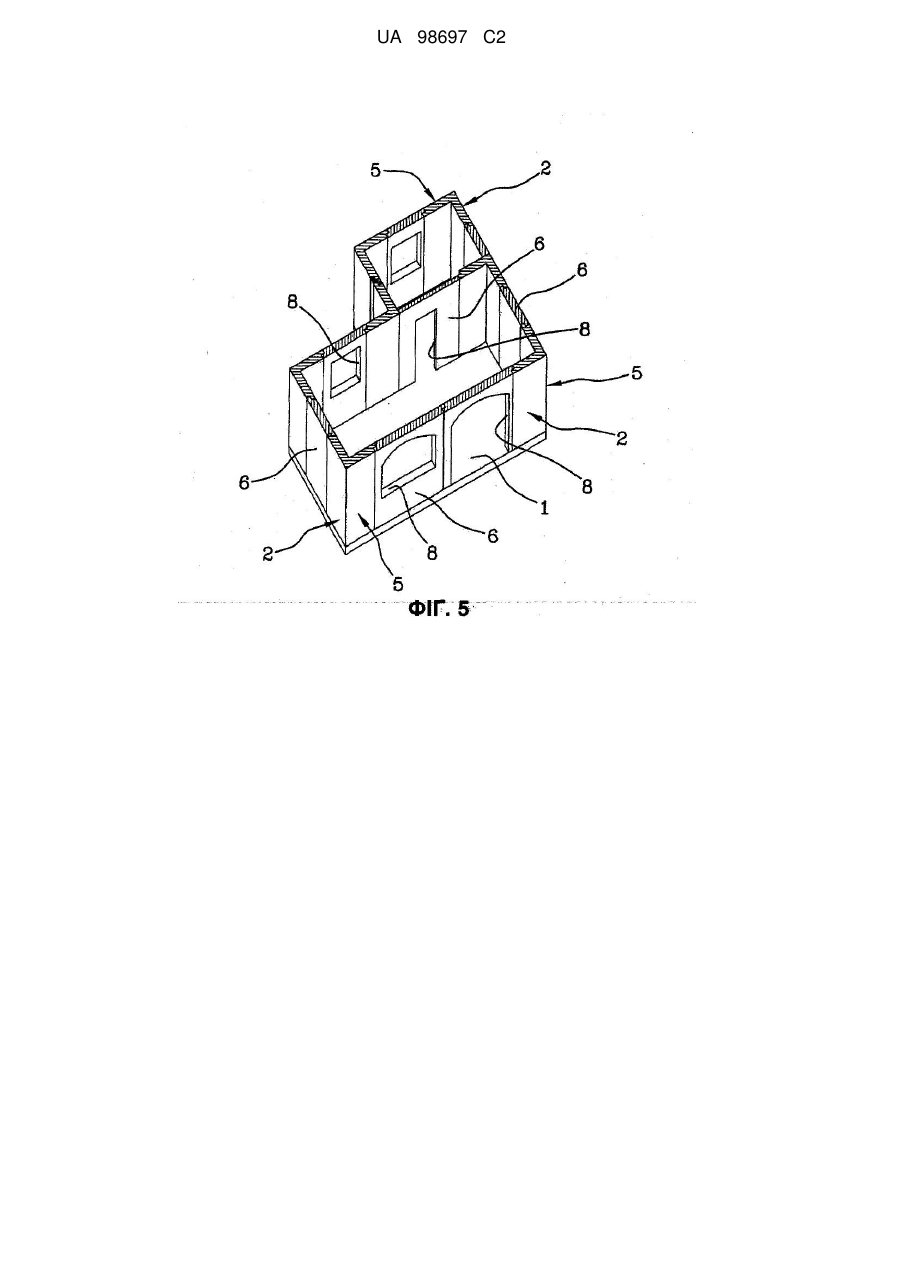

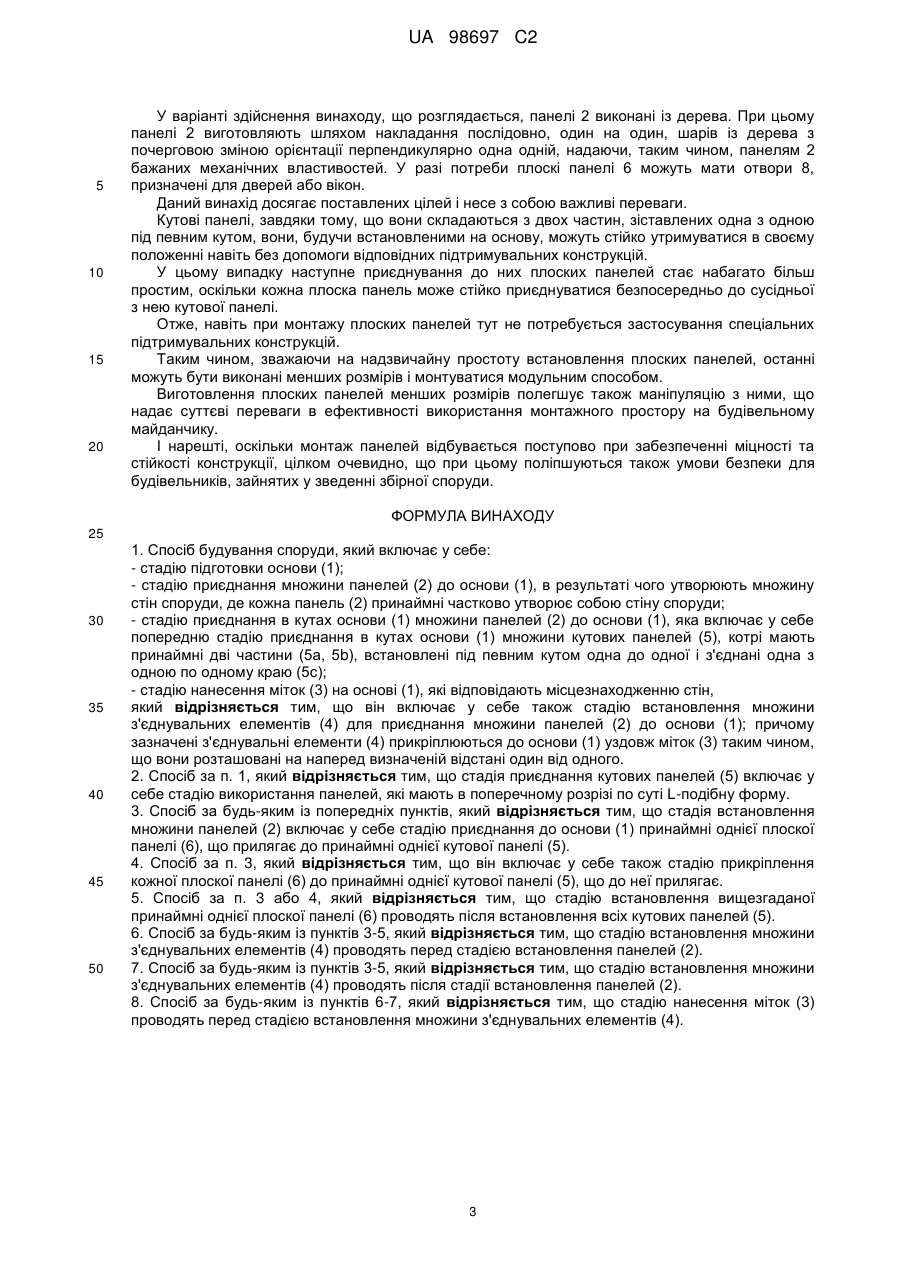

Реферат: Спосіб будування споруди, який включає у себе стадію підготовки основи; стадію приєднання множини панелей до основи, в результаті чого утворюють множину стін споруди, де кожна панель принаймні частково утворює собою стіну споруди, стадію приєднання в кутах основи множини панелей до основи, яка включає у себе попередню стадію приєднання в кутах основи множини кутових панелей, котрі мають принаймні дві частини, встановлені під певним кутом одна до одної і з'єднані одна з одною по одному краю; стадію нанесення міток на основі, які відповідають місцезнаходженню стін; де зазначений спосіб відрізняється тим, що він включає у себе також стадію встановлення множини з'єднувальних елементів для приєднання множини панелей до основи; причому зазначені з'єднувальні елементи прикріплюються до основи уздовж міток таким чином, що вони розташовані на наперед визначеній відстані один від одного. Спосіб відрізняється високим рівнем безпеки при його здійсненні, а також може швидко і легко здійснюватися на практиці. UA 98697 C2 (12) UA 98697 C2 UA 98697 C2 5 10 15 20 25 30 35 40 45 50 55 Даний винахід стосується способу будування споруди. Зокрема, винахід належить до царини будівництва збірних, переважно дерев'яних, споруд. Слід зауважити, що даний винахід може застосовуватися також у будівництві збірних споруд із інших матеріалів, наприклад, із багатошарових панелей, панелей із бетону або іншого матеріалу. Відомими є способи будування споруд, зокрема дерев'яних, які включають у себе стадію з'єднування множини плоских панелей, що утворюють собою стіни, з основою, що утворює собою підлогу споруди. Ці панелі шляхом різання можуть формуватися таким чином, щоб у них були передбачені отвори, призначені служити дверима або вікнами, скоси під покрівлю, з'єднувані елементи та виїмки, потрібні для збірки споруди. Збірні споруди будують, починаючи від звичайного фундаменту, на котрому розміщують основу споруди. Панелі з'єднують з основою, утворюючи стіни споруди. За допомогою підходящих кріпильних засобів забезпечують стійке з'єднання між панелями та між кожною панеллю й основою споруди. По завершенні зборки панелей, що утворюють зовнішні стіни, та, в разі їх наявності, внутрішні, проміжні стіни, на зібрану конструкцію укладають ще одну горизонтальну панель, яка утворює собою стелю споруди. Слід зауважити, що укладена таким чином стеля служить основою для створення підлоги наступного поверху споруди, якщо він є передбаченим. Недоліком відомих способів будування збірних споруд є те, що плоскі панелі необхідно надійно утримувати на стадії з'єднання їх з основою. Після з'єднання першої панелі з основою цю панель необхідно утримувати таким чином, щоб можна було змонтувати сусідню з нею другу панель. Отже, наступними стадіями цього процесу у відомих способах є підготовка відповідних підтримувальних конструкцій, таких як ліси, підпорки та інше обладнання. Для щонайменше часткового подолання цих недоліків часто вдаються до використання панелей, розміри яких по суті точно збігаються з розмірами, стіни, що будується. Це дозволяє монтувати панелі поодинці, зменшуючи, таким чином, потребу в підтримувальних конструкціях. Проте, слід зауважити, що оскільки на стадії приєднування плоских панелей, вони перебувають у нестійкому стані, відомі способи будування наражають на небезпеку будівельників, зайнятих у зведенні таких споруд. У світлі вищевикладеного технічною метою даного винаходу є створення способу будування споруди, позбавленого зазначених вище недоліків. Зокрема, даний винахід має метою створення способу будування споруди, який може легко і швидко здійснюватися на практиці. Метою даного винаходу є також створення способу будування споруди, який відрізняється високим рівнем безпеки при його здійсненні. Зазначені вище технічна та інші цілі досягаються по суті у способі будування споруди, окресленому щонайменше в одному пункті доданої тут Формули винаходу. Інші особливості та переваги даного винаходу отримують роз'яснення в поданому нижче описі, складеному на такому, що не має обмежувального характеру, прикладі здійснення запропонованого способу будування споруди з ілюстрацією на супровідних кресленнях Фіг. 1-5, де в послідовному порядку показані окремі стадії даного способу при зведенні споруди відповідно до даного винаходу. Поданий тут опис стосується дерев'яних споруд. Проте, цілком зрозуміло, що даний винахід може застосовуватися також у будівництві споруд із інших матеріалів, таких, наприклад, як бетонні панелі, багатошарові панелі тощо. Спосіб будування споруди згідно з даним винаходом включає у себе першу стадію підготовку основи 1, яка утворює собою підлогу споруди. Основу 1 закріплюють на виконаній звичайним чином конструкції фундаменту споруди (Фіг. 1). Після підготовки основи 1 до неї під прямим кутом приєднують множину панелей 2, що утворюють собою стіни споруди. Зокрема, кожна панель 2 принаймні частково утворює собою одну зі стін споруди. Слід зауважити, що стіни можуть бути або несучими і/або проміжними, з яких утворюються стіни кімнат усередині споруди. Перед встановленням панелей 2 наносять мітки на основі 1, які відповідають запланованому положенню на ній стін (Фіг. 1). 1 UA 98697 C2 5 10 15 20 25 30 35 40 45 50 55 Після розмічення основи 1 проводять стадію встановлення множини з'єднувальних елементів 4 для стійкого закріплення кожної панелі 2 на основі 1. Зокрема, з'єднувальні елементи 4 закріплюють на основі 1 уздовж нанесених міток 3 за допомогою відповідних анкерних елементів (не показані) відомого типу. Більш детально, з'єднувальні елементи 4 закріплюють на основі 1 таким чином, що вони відстоять один від одного на заданій відстані (Фіг. 2). Відстань між ними визначається на стадії проектування споруди відповідно до статичних і динамічних характеристик, яким повинна відповідати дана споруда. У варіанті здійснення винаходу, що розглядається, стадію закріплення з'єднувальних елементів здійснюють перед стадією закріплення панелей 2 на основі 1. У цьому варіанті панелі 2 закріплюють на основі 1 шляхом з'єднання кожної панелі 2 зі з'єднувальним елементом 4, який попередньо був міцно закріплений на основі 1. Для цього в кожній панелі 2 передбачені виїмки (не показані), виконані в її основі. Кожну панель 2 опускають на відповідний з'єднувальний елемент 4 таким чином, що останній входить у зазначену виїмку. І нарешті, кожну панель 2 скріплюють з відповідними з'єднувальними елементами 4 підходящими кріпильними засобами (не показані). Можливим є варіант здійснення винаходу (не показаний), в якому з'єднувальні елементи 4 закріплюють після розміщення панелей 2. У цьому випадку панелі 2 залишають на певний час незакріпленими на основі 1, а закріплюють їх пізніше за допомогою вищезгаданих з'єднувальних елементів 4. У випадку, що розглядається, для цього можуть використовуватися металеві з'єднувальні елементи, що мають L-подібну форму, скоби або інші елементи такого призначення. На стадії приєднання панелей 2 до основи 1 спочатку приєднують кутові панелі 5 у відповідних кутах основи 1 (Фіг. 3 і 4). Кутова панель 5 має дві частини 5а і 5b, з'єднані між собою по краю 5с і встановлені під кутом одна до одної таким чином, що вони утворюють кут, який дорівнює куту основи 1, котрий повинен бути зайнятим кутовою панеллю 5. У варіанті здійснення винаходу, що розглядається, кожна кутова панель 5 має по суті Lподібний поперечний переріз, а її частини 5а і 5b є практично однаковими. В альтернативному варіанті поперечний переріз кутової панелі 5 має іншу форму, що залежить від положення, в якому вона повинна монтуватися. Наприклад, кутова панель 5 може мати по суті Т-подібнии поперечний переріз. Після приєднання кутових панелей 5 між двома сусідніми кутовими панелями 5 приєднують принаймні одну плоску панель 6. У залежності від відстані між двома сусідніми кутовими панелями 5 у відповідне положення встановлюють одну плоску панель 6 або дві або більше плоских панелей 6 (Фіг. 5). Інакше кажучи, кутові панелі 5 утворюють лише частини стін, котрі, таким чином, заповнюються плоскими панелями 6. Слід підкреслити, що плоскі панелі 6 приєднують до основи 1 після приєднання до неї всіх кутових панелей 5. Плоскі панелі 6 встановлюють у задане місце лише по завершенні цієї стадії. Після приєднання до основи 1 всіх плоских панелей 6 їх прикріплюють також до відповідних кутових панелей 5, що до них прилягають. Для цього як кутові панелі 5, так і плоскі панелі 6, мають бічні профілі 7, що відповідають один одному і служать для спрощення їх з'єднування. Зокрема, бічні профілі 7 кожної панелі 2 мають виступ, що простягається по всій висоті панелі 2, котра практично перебуває в контакті з відповідною контактною поверхнею, виконаною у сусідній панелі 2. Панелі 2 скріплюють одна з одною за допомогою відомих засобів, якими можуть служити, наприклад, самонарізальні гвинти. Після приєднання і закріплення на основі всіх панелей 2, що утворюють бічні стіни і, в разі потреби, внутрішні, проміжні стіни, зверху на панелі 2 укладають і міцно прикріплюють до них покриття (на супровідних кресленнях не показане). Вищезгаданим покриттям може бути, наприклад, дах споруди. В альтернативному варіанті покриттям є наступна основа, яка утворює собою підлогу вищого поверху споруди. На зазначеній наступній основі так само, як описано вище, зводять стіни верхнього поверху. Описаний спосіб може ефективно застосовуватися при будуванні споруди, яка має наперед визначену кількість поверхів. 2 UA 98697 C2 5 10 15 20 У варіанті здійснення винаходу, що розглядається, панелі 2 виконані із дерева. При цьому панелі 2 виготовляють шляхом накладання послідовно, один на один, шарів із дерева з почерговою зміною орієнтації перпендикулярно одна одній, надаючи, таким чином, панелям 2 бажаних механічних властивостей. У разі потреби плоскі панелі 6 можуть мати отвори 8, призначені для дверей або вікон. Даний винахід досягає поставлених цілей і несе з собою важливі переваги. Кутові панелі, завдяки тому, що вони складаються з двох частин, зіставлених одна з одною під певним кутом, вони, будучи встановленими на основу, можуть стійко утримуватися в своєму положенні навіть без допомоги відповідних підтримувальних конструкцій. У цьому випадку наступне приєднування до них плоских панелей стає набагато більш простим, оскільки кожна плоска панель може стійко приєднуватися безпосередньо до сусідньої з нею кутової панелі. Отже, навіть при монтажу плоских панелей тут не потребується застосування спеціальних підтримувальних конструкцій. Таким чином, зважаючи на надзвичайну простоту встановлення плоских панелей, останні можуть бути виконані менших розмірів і монтуватися модульним способом. Виготовлення плоских панелей менших розмірів полегшує також маніпуляцію з ними, що надає суттєві переваги в ефективності використання монтажного простору на будівельному майданчику. І нарешті, оскільки монтаж панелей відбувається поступово при забезпеченні міцності та стійкості конструкції, цілком очевидно, що при цьому поліпшуються також умови безпеки для будівельників, зайнятих у зведенні збірної споруди. ФОРМУЛА ВИНАХОДУ 25 30 35 40 45 50 1. Спосіб будування споруди, який включає у себе: - стадію підготовки основи (1); - стадію приєднання множини панелей (2) до основи (1), в результаті чого утворюють множину стін споруди, де кожна панель (2) принаймні частково утворює собою стіну споруди; - стадію приєднання в кутах основи (1) множини панелей (2) до основи (1), яка включає у себе попередню стадію приєднання в кутах основи (1) множини кутових панелей (5), котрі мають принаймні дві частини (5а, 5b), встановлені під певним кутом одна до одної і з'єднані одна з одною по одному краю (5с); - стадію нанесення міток (3) на основі (1), які відповідають місцезнаходженню стін, який відрізняється тим, що він включає у себе також стадію встановлення множини з'єднувальних елементів (4) для приєднання множини панелей (2) до основи (1); причому зазначені з'єднувальні елементи (4) прикріплюються до основи (1) уздовж міток (3) таким чином, що вони розташовані на наперед визначеній відстані один від одного. 2. Спосіб за п. 1, який відрізняється тим, що стадія приєднання кутових панелей (5) включає у себе стадію використання панелей, які мають в поперечному розрізі по суті L-подібну форму. 3. Спосіб за будь-яким із попередніх пунктів, який відрізняється тим, що стадія встановлення множини панелей (2) включає у себе стадію приєднання до основи (1) принаймні однієї плоскої панелі (6), що прилягає до принаймні однієї кутової панелі (5). 4. Спосіб за п. 3, який відрізняється тим, що він включає у себе також стадію прикріплення кожної плоскої панелі (6) до принаймні однієї кутової панелі (5), що до неї прилягає. 5. Спосіб за п. 3 або 4, який відрізняється тим, що стадію встановлення вищезгаданої принаймні однієї плоскої панелі (6) проводять після встановлення всіх кутових панелей (5). 6. Спосіб за будь-яким із пунктів 3-5, який відрізняється тим, що стадію встановлення множини з'єднувальних елементів (4) проводять перед стадією встановлення панелей (2). 7. Спосіб за будь-яким із пунктів 3-5, який відрізняється тим, що стадію встановлення множини з'єднувальних елементів (4) проводять після стадії встановлення панелей (2). 8. Спосіб за будь-яким із пунктів 6-7, який відрізняється тим, що стадію нанесення міток (3) проводять перед стадією встановлення множини з'єднувальних елементів (4). 3 UA 98697 C2 4 UA 98697 C2 Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
