З’єднувальний елемент для панелей

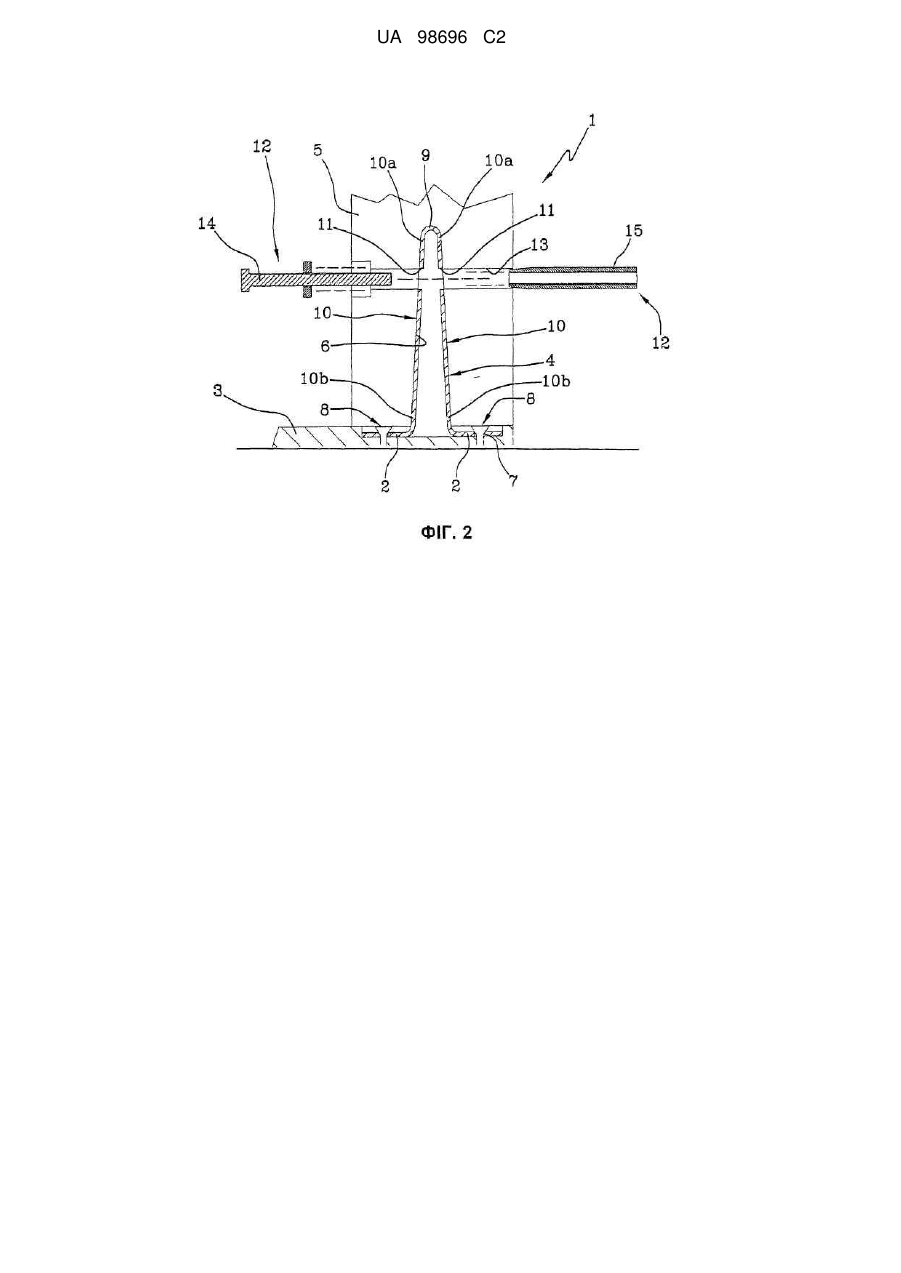

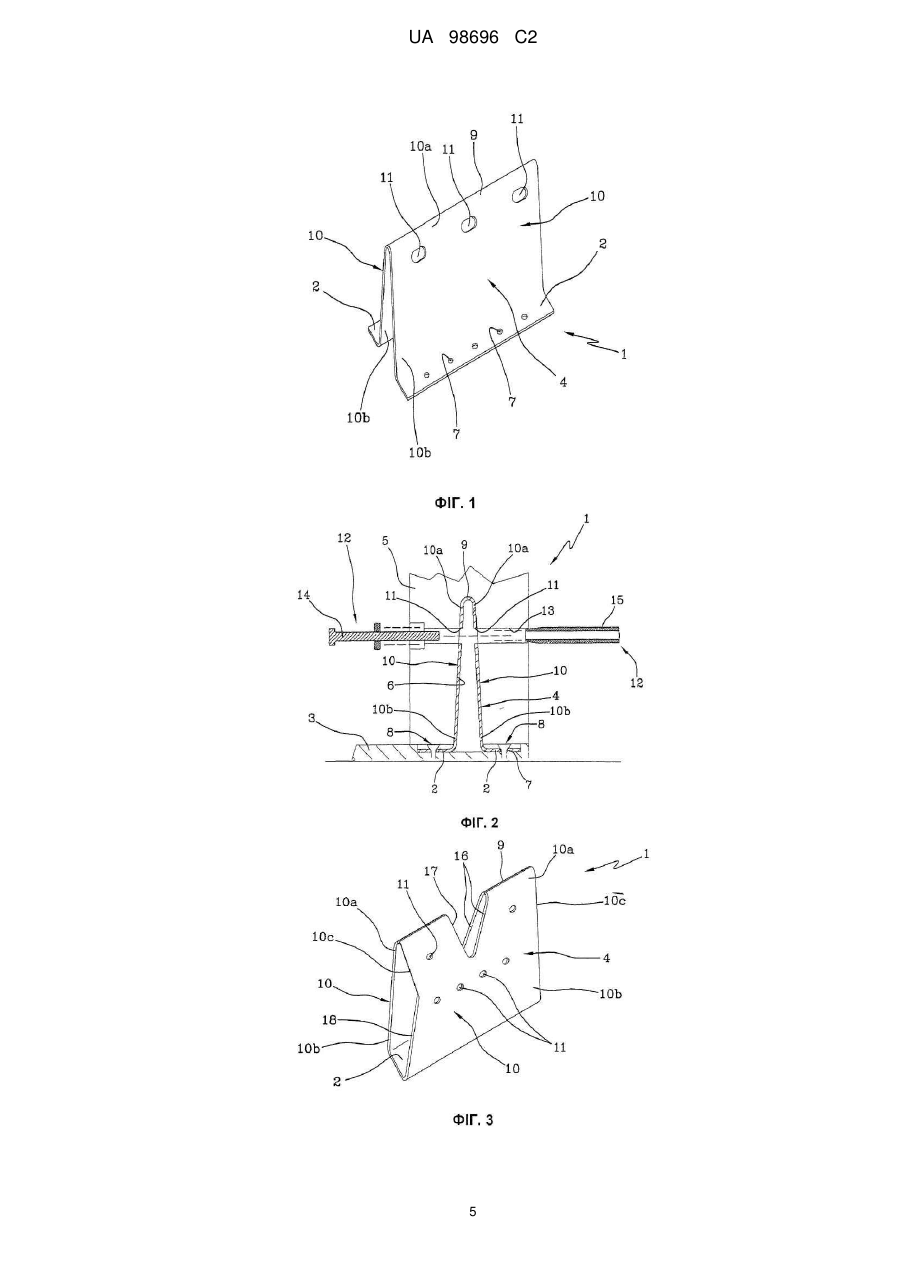

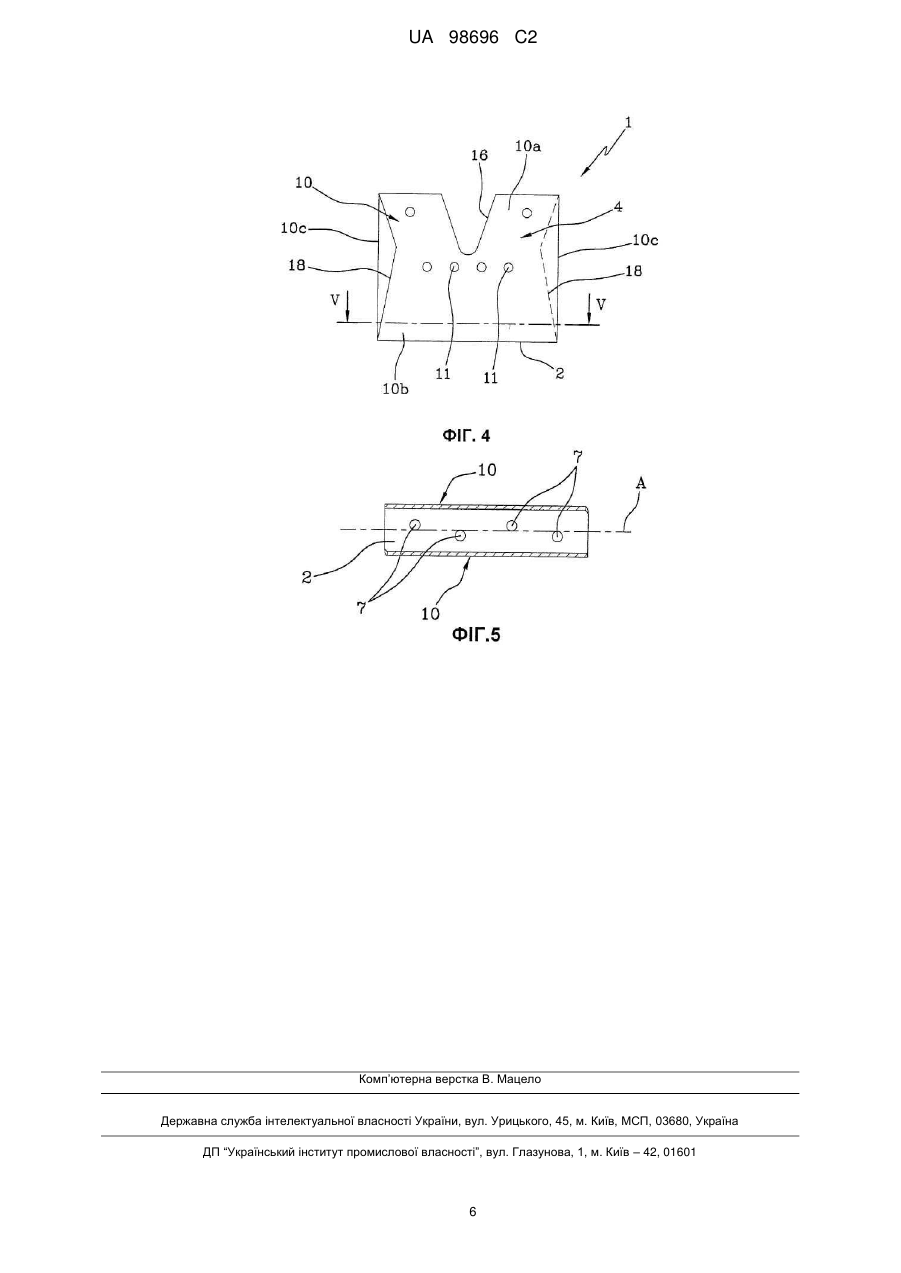

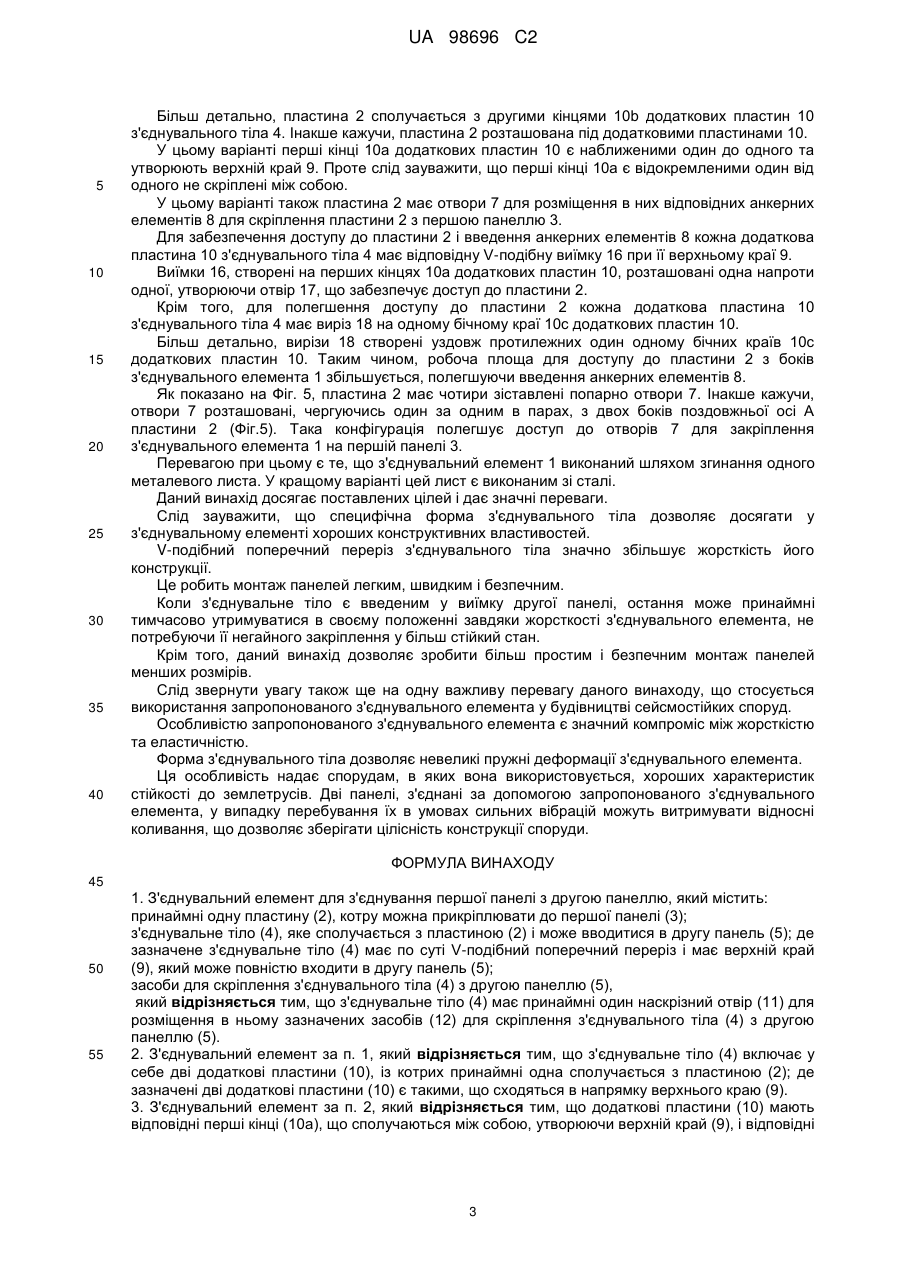

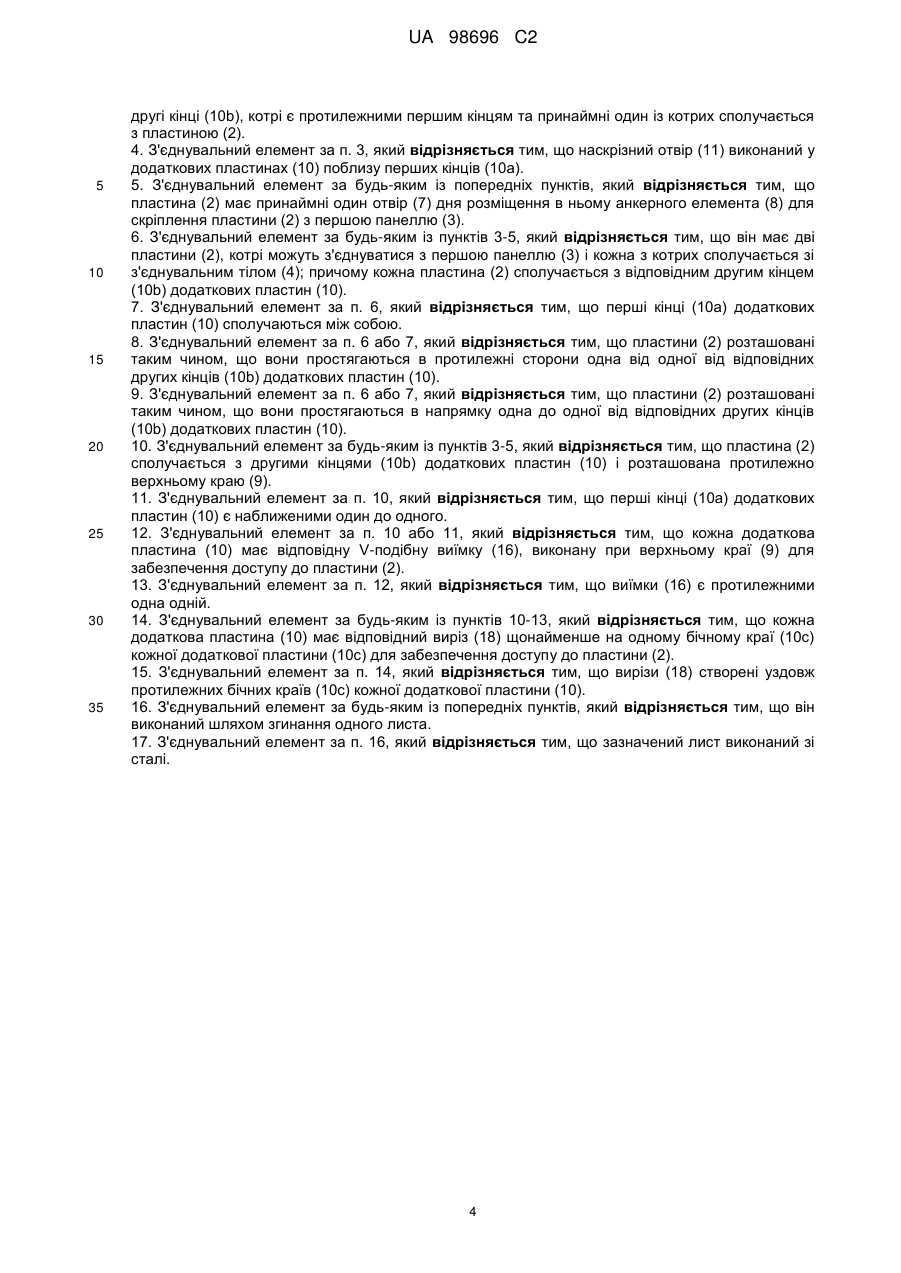

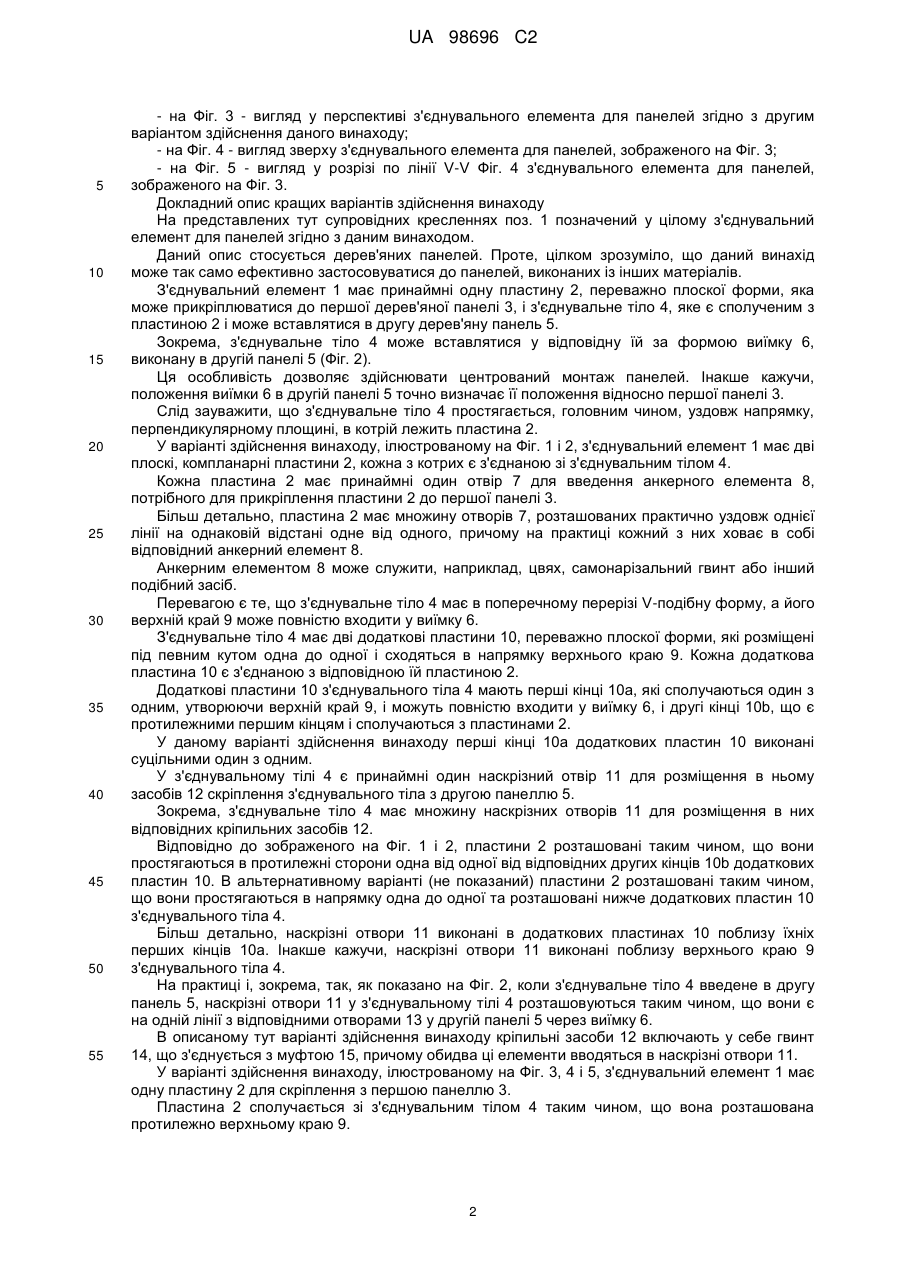

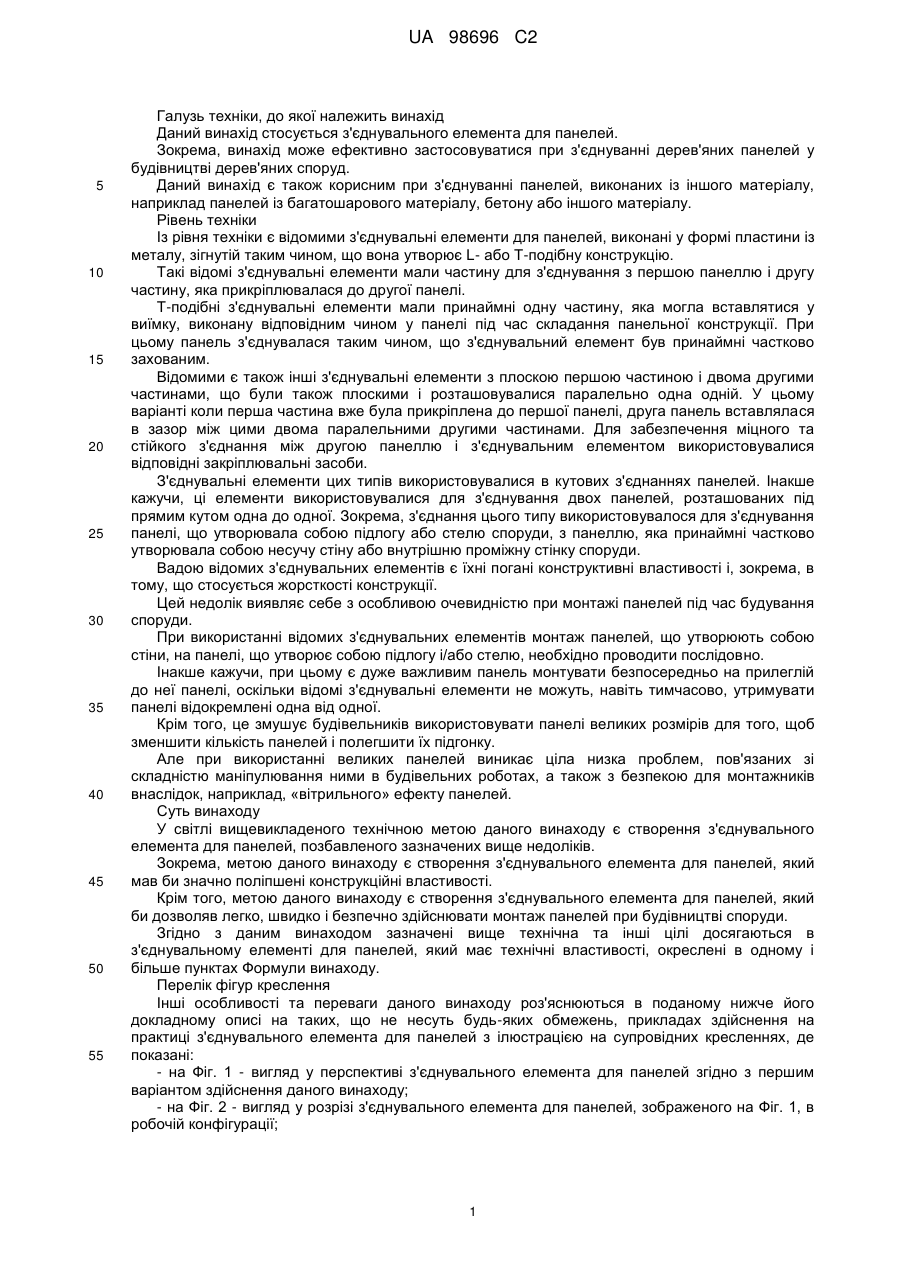

Реферат: З'єднувальний елемент для з'єднування першої панелі з другою панеллю, який містить: принаймні одну пластину (2), котру можна прикріплювати до першої панелі (3); з'єднувальне тіло (4), яке сполучається з пластиною (2) і може вводитися в другу панель (5); де зазначене з'єднувальне тіло (4) має по суті V-подібний поперечний переріз і має верхній край (9), який може повністю входити в другу панель (5); засоби для скріплення з'єднувального тіла (4) з другою панеллю (5); де зазначений з'єднувальний елемент відрізняється тим, що з'єднувальне тіло (4) має принаймні один наскрізний отвір (11) для розміщення в ньому зазначених засобів (12) для скріплення з'єднувального тіла (4) з другою панеллю (5). З’єднувальний елемент дозволяє легко, швидко і безпечно здійснювати монтаж панелей при будівництві споруди. UA 98696 C2 (12) UA 98696 C2 UA 98696 C2 5 10 15 20 25 30 35 40 45 50 55 Галузь техніки, до якої належить винахід Даний винахід стосується з'єднувального елемента для панелей. Зокрема, винахід може ефективно застосовуватися при з'єднуванні дерев'яних панелей у будівництві дерев'яних споруд. Даний винахід є також корисним при з'єднуванні панелей, виконаних із іншого матеріалу, наприклад панелей із багатошарового матеріалу, бетону або іншого матеріалу. Рівень техніки Із рівня техніки є відомими з'єднувальні елементи для панелей, виконані у формі пластини із металу, зігнутій таким чином, що вона утворює L- або Т-подібну конструкцію. Такі відомі з'єднувальні елементи мали частину для з'єднування з першою панеллю і другу частину, яка прикріплювалася до другої панелі. Т-подібні з'єднувальні елементи мали принаймні одну частину, яка могла вставлятися у виїмку, виконану відповідним чином у панелі під час складання панельної конструкції. При цьому панель з'єднувалася таким чином, що з'єднувальний елемент був принаймні частково захованим. Відомими є також інші з'єднувальні елементи з плоскою першою частиною і двома другими частинами, що були також плоскими і розташовувалися паралельно одна одній. У цьому варіанті коли перша частина вже була прикріплена до першої панелі, друга панель вставлялася в зазор між цими двома паралельними другими частинами. Для забезпечення міцного та стійкого з'єднання між другою панеллю і з'єднувальним елементом використовувалися відповідні закріплювальні засоби. З'єднувальні елементи цих типів використовувалися в кутових з'єднаннях панелей. Інакше кажучи, ці елементи використовувалися для з'єднування двох панелей, розташованих під прямим кутом одна до одної. Зокрема, з'єднання цього типу використовувалося для з'єднування панелі, що утворювала собою підлогу або стелю споруди, з панеллю, яка принаймні частково утворювала собою несучу стіну або внутрішню проміжну стінку споруди. Вадою відомих з'єднувальних елементів є їхні погані конструктивні властивості і, зокрема, в тому, що стосується жорсткості конструкції. Цей недолік виявляє себе з особливою очевидністю при монтажі панелей під час будування споруди. При використанні відомих з'єднувальних елементів монтаж панелей, що утворюють собою стіни, на панелі, що утворює собою підлогу і/або стелю, необхідно проводити послідовно. Інакше кажучи, при цьому є дуже важливим панель монтувати безпосередньо на прилеглій до неї панелі, оскільки відомі з'єднувальні елементи не можуть, навіть тимчасово, утримувати панелі відокремлені одна від одної. Крім того, це змушує будівельників використовувати панелі великих розмірів для того, щоб зменшити кількість панелей і полегшити їх підгонку. Але при використанні великих панелей виникає ціла низка проблем, пов'язаних зі складністю маніпулювання ними в будівельних роботах, а також з безпекою для монтажників внаслідок, наприклад, «вітрильного» ефекту панелей. Суть винаходу У світлі вищевикладеного технічною метою даного винаходу є створення з'єднувального елемента для панелей, позбавленого зазначених вище недоліків. Зокрема, метою даного винаходу є створення з'єднувального елемента для панелей, який мав би значно поліпшені конструкційні властивості. Крім того, метою даного винаходу є створення з'єднувального елемента для панелей, який би дозволяв легко, швидко і безпечно здійснювати монтаж панелей при будівництві споруди. Згідно з даним винаходом зазначені вище технічна та інші цілі досягаються в з'єднувальному елементі для панелей, який має технічні властивості, окреслені в одному і більше пунктах Формули винаходу. Перелік фігур креслення Інші особливості та переваги даного винаходу роз'яснюються в поданому нижче його докладному описі на таких, що не несуть будь-яких обмежень, прикладах здійснення на практиці з'єднувального елемента для панелей з ілюстрацією на супровідних кресленнях, де показані: - на Фіг. 1 - вигляд у перспективі з'єднувального елемента для панелей згідно з першим варіантом здійснення даного винаходу; - на Фіг. 2 - вигляд у розрізі з'єднувального елемента для панелей, зображеного на Фіг. 1, в робочій конфігурації; 1 UA 98696 C2 5 10 15 20 25 30 35 40 45 50 55 - на Фіг. 3 - вигляд у перспективі з'єднувального елемента для панелей згідно з другим варіантом здійснення даного винаходу; - на Фіг. 4 - вигляд зверху з'єднувального елемента для панелей, зображеного на Фіг. 3; - на Фіг. 5 - вигляд у розрізі по лінії V-V Фіг. 4 з'єднувального елемента для панелей, зображеного на Фіг. 3. Докладний опис кращих варіантів здійснення винаходу На представлених тут супровідних кресленнях поз. 1 позначений у цілому з'єднувальний елемент для панелей згідно з даним винаходом. Даний опис стосується дерев'яних панелей. Проте, цілком зрозуміло, що даний винахід може так само ефективно застосовуватися до панелей, виконаних із інших матеріалів. З'єднувальний елемент 1 має принаймні одну пластину 2, переважно плоскої форми, яка може прикріплюватися до першої дерев'яної панелі 3, і з'єднувальне тіло 4, яке є сполученим з пластиною 2 і може вставлятися в другу дерев'яну панель 5. Зокрема, з'єднувальне тіло 4 може вставлятися у відповідну їй за формою виїмку 6, виконану в другій панелі 5 (Фіг. 2). Ця особливість дозволяє здійснювати центрований монтаж панелей. Інакше кажучи, положення виїмки 6 в другій панелі 5 точно визначає її положення відносно першої панелі 3. Слід зауважити, що з'єднувальне тіло 4 простягається, головним чином, уздовж напрямку, перпендикулярному площині, в котрій лежить пластина 2. У варіанті здійснення винаходу, ілюстрованому на Фіг. 1 і 2, з'єднувальний елемент 1 має дві плоскі, компланарні пластини 2, кожна з котрих є з'єднаною зі з'єднувальним тілом 4. Кожна пластина 2 має принаймні один отвір 7 для введення анкерного елемента 8, потрібного для прикріплення пластини 2 до першої панелі 3. Більш детально, пластина 2 має множину отворів 7, розташованих практично уздовж однієї лінії на однаковій відстані одне від одного, причому на практиці кожний з них ховає в собі відповідний анкерний елемент 8. Анкерним елементом 8 може служити, наприклад, цвях, самонарізальний гвинт або інший подібний засіб. Перевагою є те, що з'єднувальне тіло 4 має в поперечному перерізі V-подібну форму, а його верхній край 9 може повністю входити у виїмку 6. З'єднувальне тіло 4 має дві додаткові пластини 10, переважно плоскої форми, які розміщені під певним кутом одна до одної і сходяться в напрямку верхнього краю 9. Кожна додаткова пластина 10 є з'єднаною з відповідною їй пластиною 2. Додаткові пластини 10 з'єднувального тіла 4 мають перші кінці 10а, які сполучаються один з одним, утворюючи верхній край 9, і можуть повністю входити у виїмку 6, і другі кінці 10b, що є протилежними першим кінцям і сполучаються з пластинами 2. У даному варіанті здійснення винаходу перші кінці 10а додаткових пластин 10 виконані суцільними один з одним. У з'єднувальному тілі 4 є принаймні один наскрізний отвір 11 для розміщення в ньому засобів 12 скріплення з'єднувального тіла з другою панеллю 5. Зокрема, з'єднувальне тіло 4 має множину наскрізних отворів 11 для розміщення в них відповідних кріпильних засобів 12. Відповідно до зображеного на Фіг. 1 і 2, пластини 2 розташовані таким чином, що вони простягаються в протилежні сторони одна від одної від відповідних других кінців 10b додаткових пластин 10. В альтернативному варіанті (не показаний) пластини 2 розташовані таким чином, що вони простягаються в напрямку одна до одної та розташовані нижче додаткових пластин 10 з'єднувального тіла 4. Більш детально, наскрізні отвори 11 виконані в додаткових пластинах 10 поблизу їхніх перших кінців 10а. Інакше кажучи, наскрізні отвори 11 виконані поблизу верхнього краю 9 з'єднувального тіла 4. На практиці і, зокрема, так, як показано на Фіг. 2, коли з'єднувальне тіло 4 введене в другу панель 5, наскрізні отвори 11 у з'єднувальному тілі 4 розташовуються таким чином, що вони є на одній лінії з відповідними отворами 13 у другій панелі 5 через виїмку 6. В описаному тут варіанті здійснення винаходу кріпильні засоби 12 включають у себе гвинт 14, що з'єднується з муфтою 15, причому обидва ці елементи вводяться в наскрізні отвори 11. У варіанті здійснення винаходу, ілюстрованому на Фіг. 3, 4 і 5, з'єднувальний елемент 1 має одну пластину 2 для скріплення з першою панеллю 3. Пластина 2 сполучається зі з'єднувальним тілом 4 таким чином, що вона розташована протилежно верхньому краю 9. 2 UA 98696 C2 5 10 15 20 25 30 35 40 Більш детально, пластина 2 сполучається з другими кінцями 10b додаткових пластин 10 з'єднувального тіла 4. Інакше кажучи, пластина 2 розташована під додатковими пластинами 10. У цьому варіанті перші кінці 10а додаткових пластин 10 є наближеними один до одного та утворюють верхній край 9. Проте слід зауважити, що перші кінці 10а є відокремленими один від одного не скріплені між собою. У цьому варіанті також пластина 2 має отвори 7 для розміщення в них відповідних анкерних елементів 8 для скріплення пластини 2 з першою панеллю 3. Для забезпечення доступу до пластини 2 і введення анкерних елементів 8 кожна додаткова пластина 10 з'єднувального тіла 4 має відповідну V-подібну виїмку 16 при її верхньому краї 9. Виїмки 16, створені на перших кінцях 10а додаткових пластин 10, розташовані одна напроти одної, утворюючи отвір 17, що забезпечує доступ до пластини 2. Крім того, для полегшення доступу до пластини 2 кожна додаткова пластина 10 з'єднувального тіла 4 має виріз 18 на одному бічному краї 10с додаткових пластин 10. Більш детально, вирізи 18 створені уздовж протилежних один одному бічних країв 10с додаткових пластин 10. Таким чином, робоча площа для доступу до пластини 2 з боків з'єднувального елемента 1 збільшується, полегшуючи введення анкерних елементів 8. Як показано на Фіг. 5, пластина 2 має чотири зіставлені попарно отвори 7. Інакше кажучи, отвори 7 розташовані, чергуючись один за одним в парах, з двох боків поздовжньої осі А пластини 2 (Фіг.5). Така конфігурація полегшує доступ до отворів 7 для закріплення з'єднувального елемента 1 на першій панелі 3. Перевагою при цьому є те, що з'єднувальний елемент 1 виконаний шляхом згинання одного металевого листа. У кращому варіанті цей лист є виконаним зі сталі. Даний винахід досягає поставлених цілей і дає значні переваги. Слід зауважити, що специфічна форма з'єднувального тіла дозволяє досягати у з'єднувальному елементі хороших конструктивних властивостей. V-подібний поперечний переріз з'єднувального тіла значно збільшує жорсткість його конструкції. Це робить монтаж панелей легким, швидким і безпечним. Коли з'єднувальне тіло є введеним у виїмку другої панелі, остання може принаймні тимчасово утримуватися в своєму положенні завдяки жорсткості з'єднувального елемента, не потребуючи її негайного закріплення у більш стійкий стан. Крім того, даний винахід дозволяє зробити більш простим і безпечним монтаж панелей менших розмірів. Слід звернути увагу також ще на одну важливу перевагу даного винаходу, що стосується використання запропонованого з'єднувального елемента у будівництві сейсмостійких споруд. Особливістю запропонованого з'єднувального елемента є значний компроміс між жорсткістю та еластичністю. Форма з'єднувального тіла дозволяє невеликі пружні деформації з'єднувального елемента. Ця особливість надає спорудам, в яких вона використовується, хороших характеристик стійкості до землетрусів. Дві панелі, з'єднані за допомогою запропонованого з'єднувального елемента, у випадку перебування їх в умовах сильних вібрацій можуть витримувати відносні коливання, що дозволяє зберігати цілісність конструкції споруди. ФОРМУЛА ВИНАХОДУ 45 50 55 1. З'єднувальний елемент для з'єднування першої панелі з другою панеллю, який містить: принаймні одну пластину (2), котру можна прикріплювати до першої панелі (3); з'єднувальне тіло (4), яке сполучається з пластиною (2) і може вводитися в другу панель (5); де зазначене з'єднувальне тіло (4) має по суті V-подібний поперечний переріз і має верхній край (9), який може повністю входити в другу панель (5); засоби для скріплення з'єднувального тіла (4) з другою панеллю (5), який відрізняється тим, що з'єднувальне тіло (4) має принаймні один наскрізний отвір (11) для розміщення в ньому зазначених засобів (12) для скріплення з'єднувального тіла (4) з другою панеллю (5). 2. З'єднувальний елемент за п. 1, який відрізняється тим, що з'єднувальне тіло (4) включає у себе дві додаткові пластини (10), із котрих принаймні одна сполучається з пластиною (2); де зазначені дві додаткові пластини (10) є такими, що сходяться в напрямку верхнього краю (9). 3. З'єднувальний елемент за п. 2, який відрізняється тим, що додаткові пластини (10) мають відповідні перші кінці (10а), що сполучаються між собою, утворюючи верхній край (9), і відповідні 3 UA 98696 C2 5 10 15 20 25 30 35 другі кінці (10b), котрі є протилежними першим кінцям та принаймні один із котрих сполучається з пластиною (2). 4. З'єднувальний елемент за п. 3, який відрізняється тим, що наскрізний отвір (11) виконаний у додаткових пластинах (10) поблизу перших кінців (10а). 5. З'єднувальний елемент за будь-яким із попередніх пунктів, який відрізняється тим, що пластина (2) має принаймні один отвір (7) дня розміщення в ньому анкерного елемента (8) для скріплення пластини (2) з першою панеллю (3). 6. З'єднувальний елемент за будь-яким із пунктів 3-5, який відрізняється тим, що він має дві пластини (2), котрі можуть з'єднуватися з першою панеллю (3) і кожна з котрих сполучається зі з'єднувальним тілом (4); причому кожна пластина (2) сполучається з відповідним другим кінцем (10b) додаткових пластин (10). 7. З'єднувальний елемент за п. 6, який відрізняється тим, що перші кінці (10а) додаткових пластин (10) сполучаються між собою. 8. З'єднувальний елемент за п. 6 або 7, який відрізняється тим, що пластини (2) розташовані таким чином, що вони простягаються в протилежні сторони одна від одної від відповідних других кінців (10b) додаткових пластин (10). 9. З'єднувальний елемент за п. 6 або 7, який відрізняється тим, що пластини (2) розташовані таким чином, що вони простягаються в напрямку одна до одної від відповідних других кінців (10b) додаткових пластин (10). 10. З'єднувальний елемент за будь-яким із пунктів 3-5, який відрізняється тим, що пластина (2) сполучається з другими кінцями (10b) додаткових пластин (10) і розташована протилежно верхньому краю (9). 11. З'єднувальний елемент за п. 10, який відрізняється тим, що перші кінці (10а) додаткових пластин (10) є наближеними один до одного. 12. З'єднувальний елемент за п. 10 або 11, який відрізняється тим, що кожна додаткова пластина (10) має відповідну V-подібну виїмку (16), виконану при верхньому краї (9) для забезпечення доступу до пластини (2). 13. З'єднувальний елемент за п. 12, який відрізняється тим, що виїмки (16) є протилежними одна одній. 14. З'єднувальний елемент за будь-яким із пунктів 10-13, який відрізняється тим, що кожна додаткова пластина (10) має відповідний виріз (18) щонайменше на одному бічному краї (10с) кожної додаткової пластини (10с) для забезпечення доступу до пластини (2). 15. З'єднувальний елемент за п. 14, який відрізняється тим, що вирізи (18) створені уздовж протилежних бічних країв (10с) кожної додаткової пластини (10). 16. З'єднувальний елемент за будь-яким із попередніх пунктів, який відрізняється тим, що він виконаний шляхом згинання одного листа. 17. З'єднувальний елемент за п. 16, який відрізняється тим, що зазначений лист виконаний зі сталі. 4 UA 98696 C2 5 UA 98696 C2 Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
