Шлакові дверцята для металургійних печей

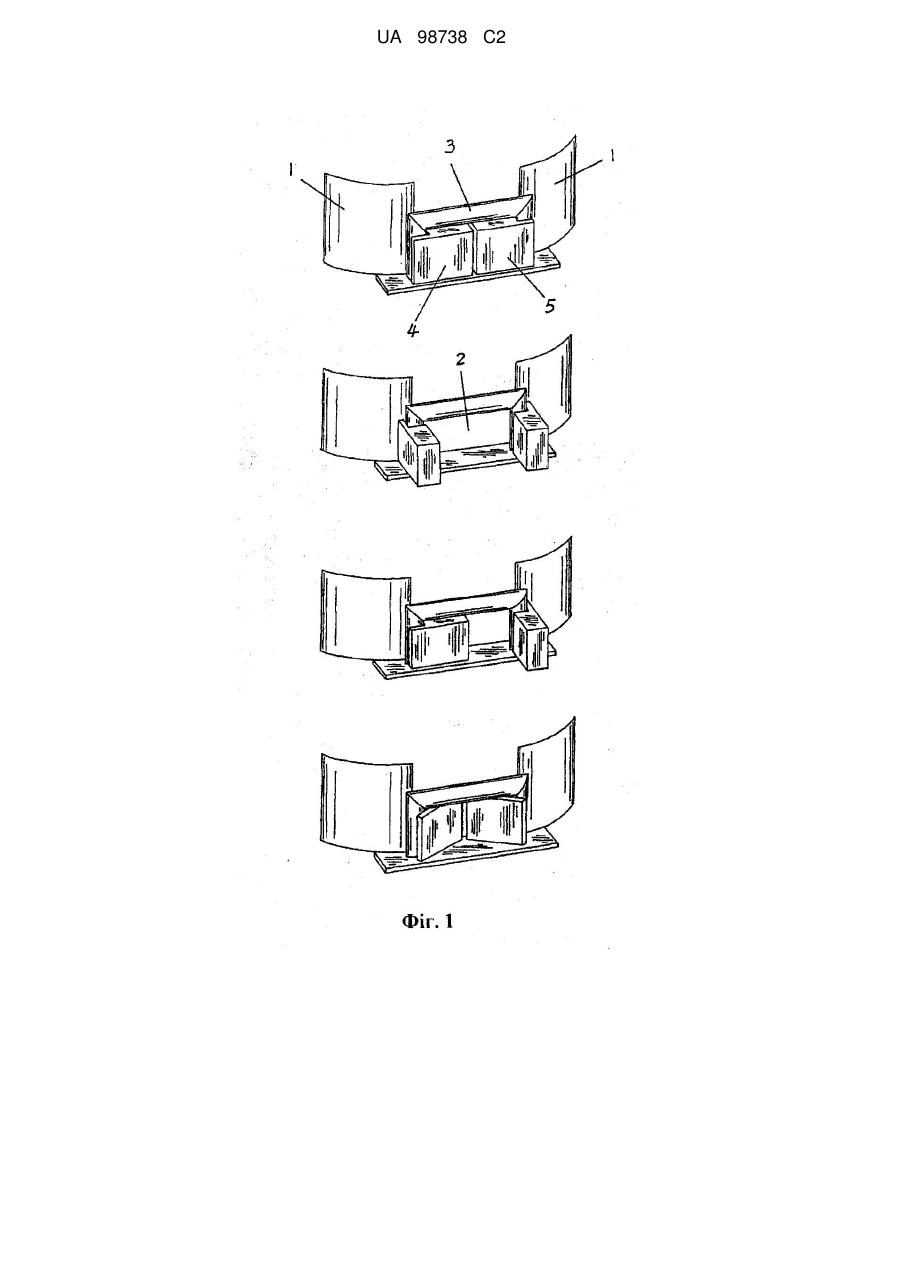

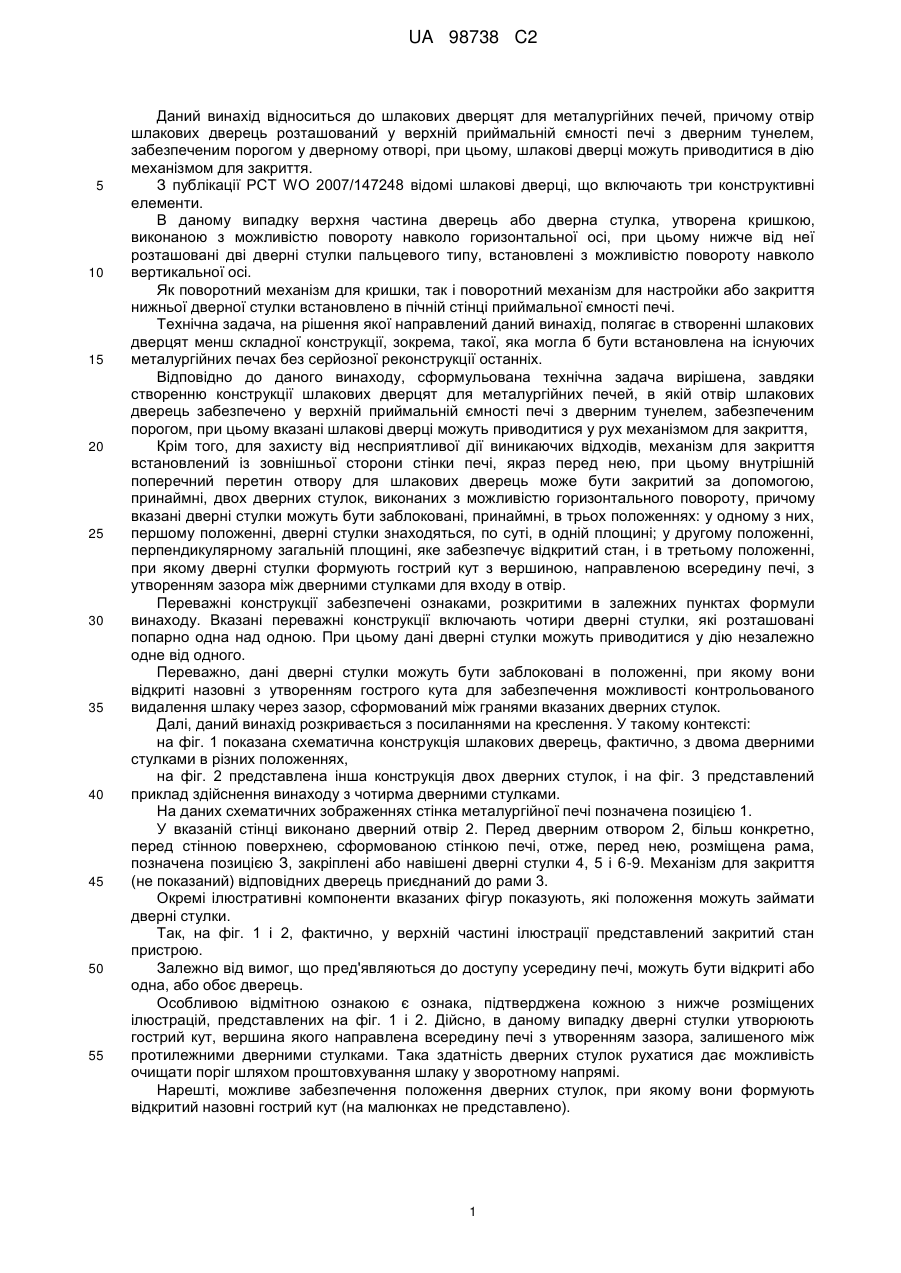

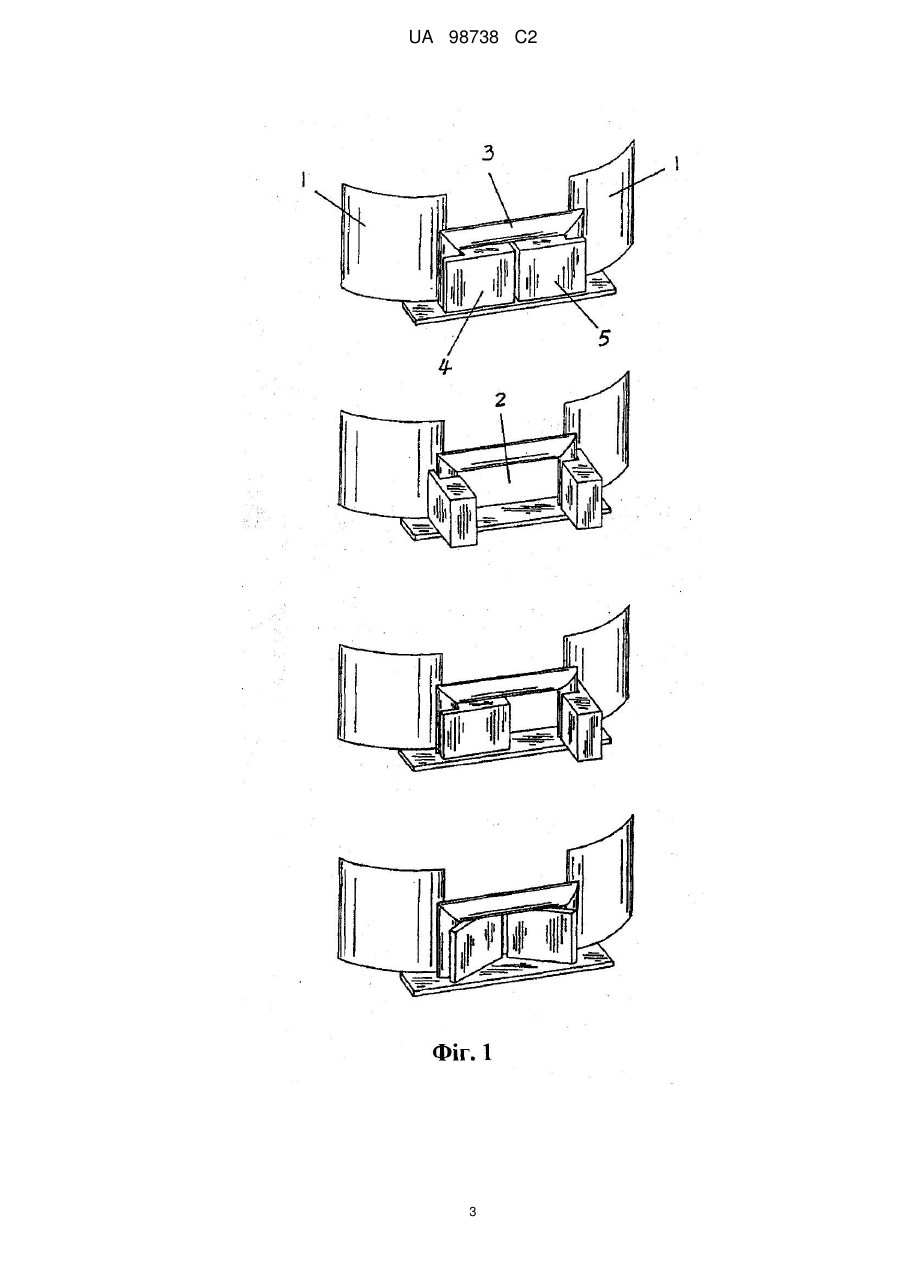

Реферат: Даний винахід належить до шлакових дверець металургійних печей, причому отвір шлакових дверець розташований у верхній приймальній ємності печі з дверним тунелем, забезпеченим порогом в дверному отворі, при цьому шлакові дверці можуть приводитися в дію механізмом для закриття. Механізм для закриття встановлений із зовнішньої сторони стінки печі, якраз перед нею, при цьому внутрішній поперечний переріз отвору для шлакових дверець може бути закритий за допомогою принаймні двох дверних стулок, виконаних з можливістю горизонтального повороту. UA 98738 C2 (12) UA 98738 C2 UA 98738 C2 5 10 15 20 25 30 35 40 45 50 55 Даний винахід відноситься до шлакових дверцят для металургійних печей, причому отвір шлакових дверець розташований у верхній приймальній ємності печі з дверним тунелем, забезпеченим порогом у дверному отворі, при цьому, шлакові дверці можуть приводитися в дію механізмом для закриття. З публікації PCT WO 2007/147248 відомі шлакові дверці, що включають три конструктивні елементи. В даному випадку верхня частина дверець або дверна стулка, утворена кришкою, виконаною з можливістю повороту навколо горизонтальної осі, при цьому нижче від неї розташовані дві дверні стулки пальцевого типу, встановлені з можливістю повороту навколо вертикальної осі. Як поворотний механізм для кришки, так і поворотний механізм для настройки або закриття нижньої дверної стулки встановлено в пічній стінці приймальної ємності печі. Технічна задача, на рішення якої направлений даний винахід, полягає в створенні шлакових дверцят менш складної конструкції, зокрема, такої, яка могла б бути встановлена на існуючих металургійних печах без серйозної реконструкції останніх. Відповідно до даного винаходу, сформульована технічна задача вирішена, завдяки створенню конструкції шлакових дверцят для металургійних печей, в якій отвір шлакових дверець забезпечено у верхній приймальній ємності печі з дверним тунелем, забезпеченим порогом, при цьому вказані шлакові дверці можуть приводитися у рух механізмом для закриття, Крім того, для захисту від несприятливої дії виникаючих відходів, механізм для закриття встановлений із зовнішньої сторони стінки печі, якраз перед нею, при цьому внутрішній поперечний перетин отвору для шлакових дверець може бути закритий за допомогою, принаймні, двох дверних стулок, виконаних з можливістю горизонтального повороту, причому вказані дверні стулки можуть бути заблоковані, принаймні, в трьох положеннях: у одному з них, першому положенні, дверні стулки знаходяться, по суті, в одній площині; у другому положенні, перпендикулярному загальній площині, яке забезпечує відкритий стан, і в третьому положенні, при якому дверні стулки формують гострий кут з вершиною, направленою всередину печі, з утворенням зазора між дверними стулками для входу в отвір. Переважні конструкції забезпечені ознаками, розкритими в залежних пунктах формули винаходу. Вказані переважні конструкції включають чотири дверні стулки, які розташовані попарно одна над одною. При цьому дані дверні стулки можуть приводитися у дію незалежно одне від одного. Переважно, дані дверні стулки можуть бути заблоковані в положенні, при якому вони відкриті назовні з утворенням гострого кута для забезпечення можливості контрольованого видалення шлаку через зазор, сформований між гранями вказаних дверних стулок. Далі, даний винахід розкривається з посиланнями на креслення. У такому контексті: на фіг. 1 показана схематична конструкція шлакових дверець, фактично, з двома дверними стулками в різних положеннях, на фіг. 2 представлена інша конструкція двох дверних стулок, і на фіг. 3 представлений приклад здійснення винаходу з чотирма дверними стулками. На даних схематичних зображеннях стінка металургійної печі позначена позицією 1. У вказаній стінці виконано дверний отвір 2. Перед дверним отвором 2, більш конкретно, перед стінною поверхнею, сформованою стінкою печі, отже, перед нею, розміщена рама, позначена позицією З, закріплені або навішені дверні стулки 4, 5 і 6-9. Механізм для закриття (не показаний) відповідних дверець приєднаний до рами 3. Окремі ілюстративні компоненти вказаних фігур показують, які положення можуть займати дверні стулки. Так, на фіг. 1 i 2, фактично, у верхній частині ілюстрації представлений закритий стан пристрою. Залежно від вимог, що пред'являються до доступу усередину печі, можуть бути відкриті або одна, або обоє дверець. Особливою відмітною ознакою є ознака, підтверджена кожною з нижче розміщених ілюстрацій, представленихна фіг. 1 і 2. Дійсно, в даному випадку дверні стулки утворюють гострий кут, вершина якого направлена всередину печі з утворенням зазора, залишеного між протилежними дверними стулками. Така здатність дверних стулок рухатися дає можливість очищати поріг шляхом проштовхування шлаку у зворотному напрямі. Нарешті, можливе забезпечення положення дверних стулок, при якому вони формують відкритий назовні гострий кут (на малюнках не представлено). 1 UA 98738 C2 5 10 Подібно положенню дверних стулок, створюючих гострий кут з вершиною, направленою усередину, в даному випадку, зазор, утворений між протилежними дверними стулками, забезпечує контрольоване вивантаження (злив) шлаку. Абсолютно очевидно, що позиція дверних стулок може бути заблокована в будь-якому положенні, проте, найістотнішими є положення, згадані вище. Виходячи з того, що, наприклад, дверні стулки можуть бути індивідуально налаштованими і заблокованими в різних положеннях, існує можливість проконтролювати кількість шлаку, вивантаженого з печі, і/або висоту рівня шлаку в печі. На фіг. 3 також представлені різні положення дверних стулок, в даному випадку, чотирьох дверних стулок, розташованих парами. Якщо, знаходячись у відкритому положенні, нижні дверні стулки служать для контролю шлаку і очищення порогу, то верхні дверні стулки, перебуваючи у відкритому положенні, забезпечують додатковий доступ усередину печі, з метою проведення ремонтних робіт або робіт по технічному обслуговуванню. 15 ФОРМУЛА ВИНАХОДУ 20 25 30 35 40 1. Шлакові дверцята для металургійних печей, призначені для закриття отвору дверного тунелю, забезпеченого порогом і розташованого у верхній приймальній ємності печі, при цьому вказані шлакові дверцята пристосовані для приведення в рух механізмом закриття, встановленим із зовнішньої сторони стінки печі, якраз перед нею, які відрізняються тим, що - шлакові дверцята виконані з можливістю закриття внутрішнього поперечного перерізу отвору дверного тунелю за допомогою принаймні двох дверних стулок, внаслідок їх горизонтального повороту, причому, - вказані дверні стулки виконані з можливістю блокування принаймні в трьох положеннях: у одному з них, першому положенні, яке забезпечить перебування дверних стулок, по суті, в одній площині; у другому положенні, перпендикулярному загальній площині, яке забезпечить їх відкритий стан; і у третьому положенні, при якому дверні стулки формуватимуть гострий кут з вершиною, направленою всередину печі, з утворенням зазору між вказаними дверними стулками. 2. Шлакові дверцята за п. 1, які відрізняються тим, що передбачено чотири дверні стулки, розташовані попарно одна над одною. 3. Шлакові дверцята за п. 1 або 2, які відрізняються тим, що дверні стулки виконані з можливістю приведення у рух незалежно одна від одної. 4. Шлакові дверцята за п. 3, які відрізняються тим, що дверні стулки виконані з можливістю індивідуального налаштування і блокування в різних положеннях для забезпечення контролю кількості шлаку, що вивантажується із печі, та/або висоти рівня шлаку в печі. 5. Шлакові дверцята за будь-яким з пп. 1-4, які відрізняються тим, що дверні стулки виконані з можливістю блокування в положенні, при якому вони відкриті назовні при розташуванні з утворенням гострого кута між собою. 2 UA 98738 C2 3 UA 98738 C2 4 UA 98738 C2 Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
