Кожухотрубний випарник

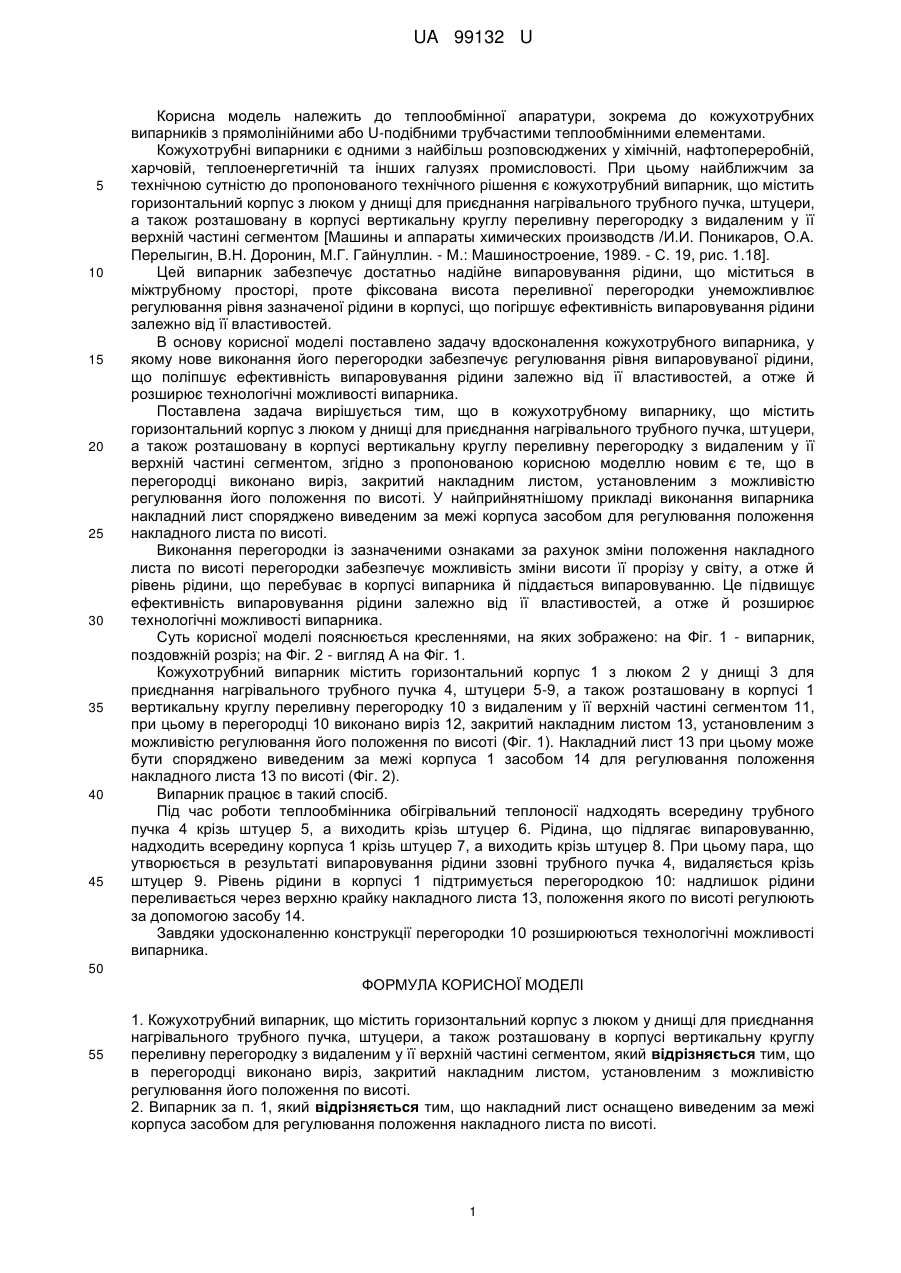

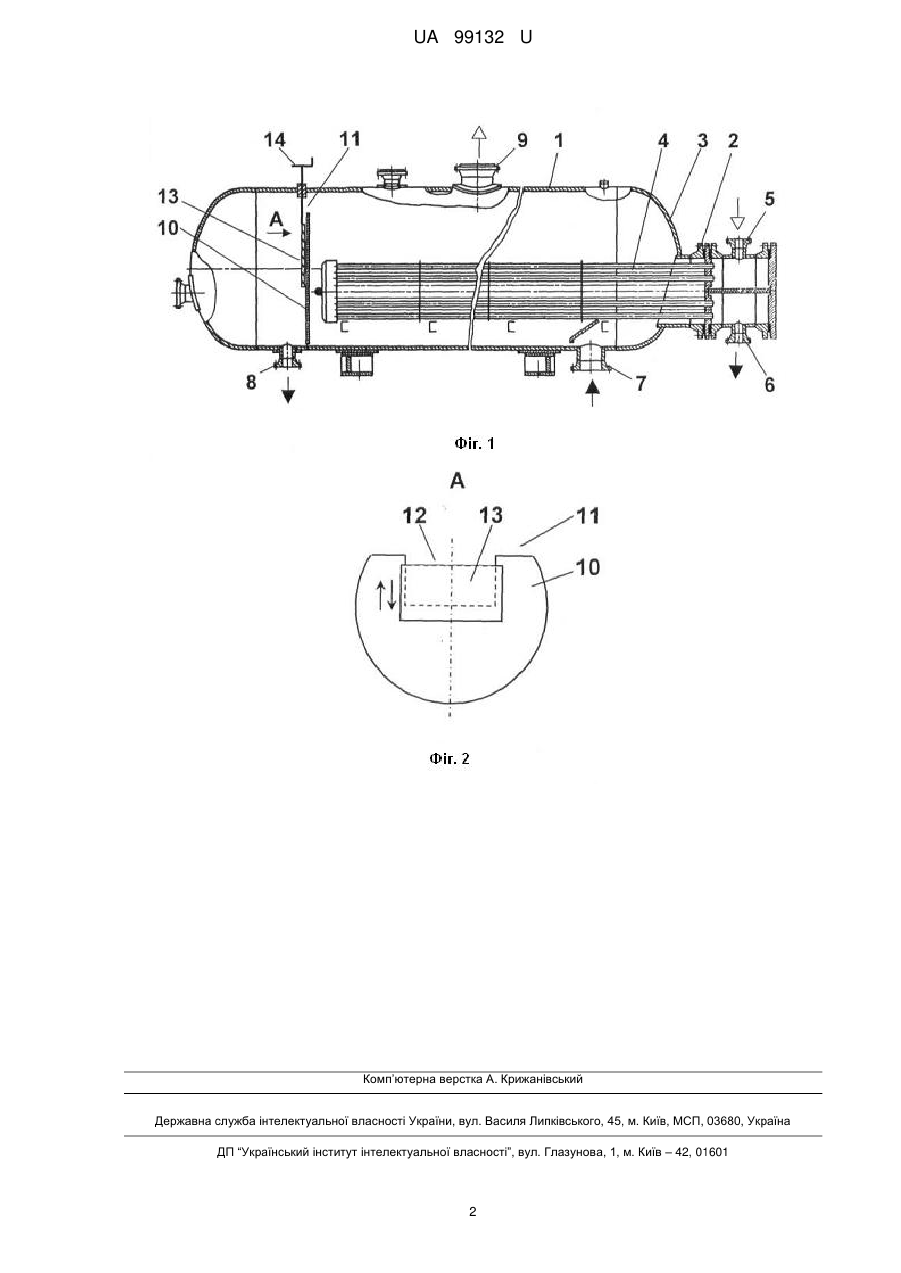

Реферат: Кожухотрубний випарник містить горизонтальний корпус з люком у днищі для приєднання нагрівального трубного пучка, штуцери, а також розташовану в корпусі вертикальну круглу переливну перегородку з видаленим у її верхній частині сегментом. В перегородці виконано виріз, закритий накладним листом, установленим з можливістю регулювання його положення по висоті. UA 99132 U (12) UA 99132 U UA 99132 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до теплообмінної апаратури, зокрема до кожухотрубних випарників з прямолінійними або U-подібними трубчастими теплообмінними елементами. Кожухотрубні випарники є одними з найбільш розповсюджених у хімічній, нафтопереробній, харчовій, теплоенергетичній та інших галузях промисловості. При цьому найближчим за технічною сутністю до пропонованого технічного рішення є кожухотрубний випарник, що містить горизонтальний корпус з люком у днищі для приєднання нагрівального трубного пучка, штуцери, а також розташовану в корпусі вертикальну круглу переливну перегородку з видаленим у її верхній частині сегментом [Машины и аппараты химических производств /И.И. Поникаров, О.А. Перелыгин, В.Н. Доронин, М.Г. Гайнуллин. - М.: Машиностроение, 1989. - С. 19, рис. 1.18]. Цей випарник забезпечує достатньо надійне випаровування рідини, що міститься в міжтрубному просторі, проте фіксована висота переливної перегородки унеможливлює регулювання рівня зазначеної рідини в корпусі, що погіршує ефективність випаровування рідини залежно від її властивостей. В основу корисної моделі поставлено задачу вдосконалення кожухотрубного випарника, у якому нове виконання його перегородки забезпечує регулювання рівня випаровуваної рідини, що поліпшує ефективність випаровування рідини залежно від її властивостей, а отже й розширює технологічні можливості випарника. Поставлена задача вирішується тим, що в кожухотрубному випарнику, що містить горизонтальний корпус з люком у днищі для приєднання нагрівального трубного пучка, штуцери, а також розташовану в корпусі вертикальну круглу переливну перегородку з видаленим у її верхній частині сегментом, згідно з пропонованою корисною моделлю новим є те, що в перегородці виконано виріз, закритий накладним листом, установленим з можливістю регулювання його положення по висоті. У найприйнятнішому прикладі виконання випарника накладний лист споряджено виведеним за межі корпуса засобом для регулювання положення накладного листа по висоті. Виконання перегородки із зазначеними ознаками за рахунок зміни положення накладного листа по висоті перегородки забезпечує можливість зміни висоти її прорізу у світу, а отже й рівень рідини, що перебуває в корпусі випарника й піддається випаровуванню. Це підвищує ефективність випаровування рідини залежно від її властивостей, а отже й розширює технологічні можливості випарника. Суть корисної моделі пояснюється кресленнями, на яких зображено: на Фіг. 1 - випарник, поздовжній розріз; на Фіг. 2 - вигляд А на Фіг. 1. Кожухотрубний випарник містить горизонтальний корпус 1 з люком 2 у днищі 3 для приєднання нагрівального трубного пучка 4, штуцери 5-9, а також розташовану в корпусі 1 вертикальну круглу переливну перегородку 10 з видаленим у її верхній частині сегментом 11, при цьому в перегородці 10 виконано виріз 12, закритий накладним листом 13, установленим з можливістю регулювання його положення по висоті (Фіг. 1). Накладний лист 13 при цьому може бути споряджено виведеним за межі корпуса 1 засобом 14 для регулювання положення накладного листа 13 по висоті (Фіг. 2). Випарник працює в такий спосіб. Під час роботи теплообмінника обігрівальний теплоносії надходять всередину трубного пучка 4 крізь штуцер 5, а виходить крізь штуцер 6. Рідина, що підлягає випаровуванню, надходить всередину корпуса 1 крізь штуцер 7, а виходить крізь штуцер 8. При цьому пара, що утворюється в результаті випаровування рідини ззовні трубного пучка 4, видаляється крізь штуцер 9. Рівень рідини в корпусі 1 підтримується перегородкою 10: надлишок рідини переливається через верхню крайку накладного листа 13, положення якого по висоті регулюють за допомогою засобу 14. Завдяки удосконаленню конструкції перегородки 10 розширюються технологічні можливості випарника. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 1. Кожухотрубний випарник, що містить горизонтальний корпус з люком у днищі для приєднання нагрівального трубного пучка, штуцери, а також розташовану в корпусі вертикальну круглу переливну перегородку з видаленим у її верхній частині сегментом, який відрізняється тим, що в перегородці виконано виріз, закритий накладним листом, установленим з можливістю регулювання його положення по висоті. 2. Випарник за п. 1, який відрізняється тим, що накладний лист оснащено виведеним за межі корпуса засобом для регулювання положення накладного листа по висоті. 1 UA 99132 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
