Пристрій для термічної та звукової ізоляції віконного прорізу

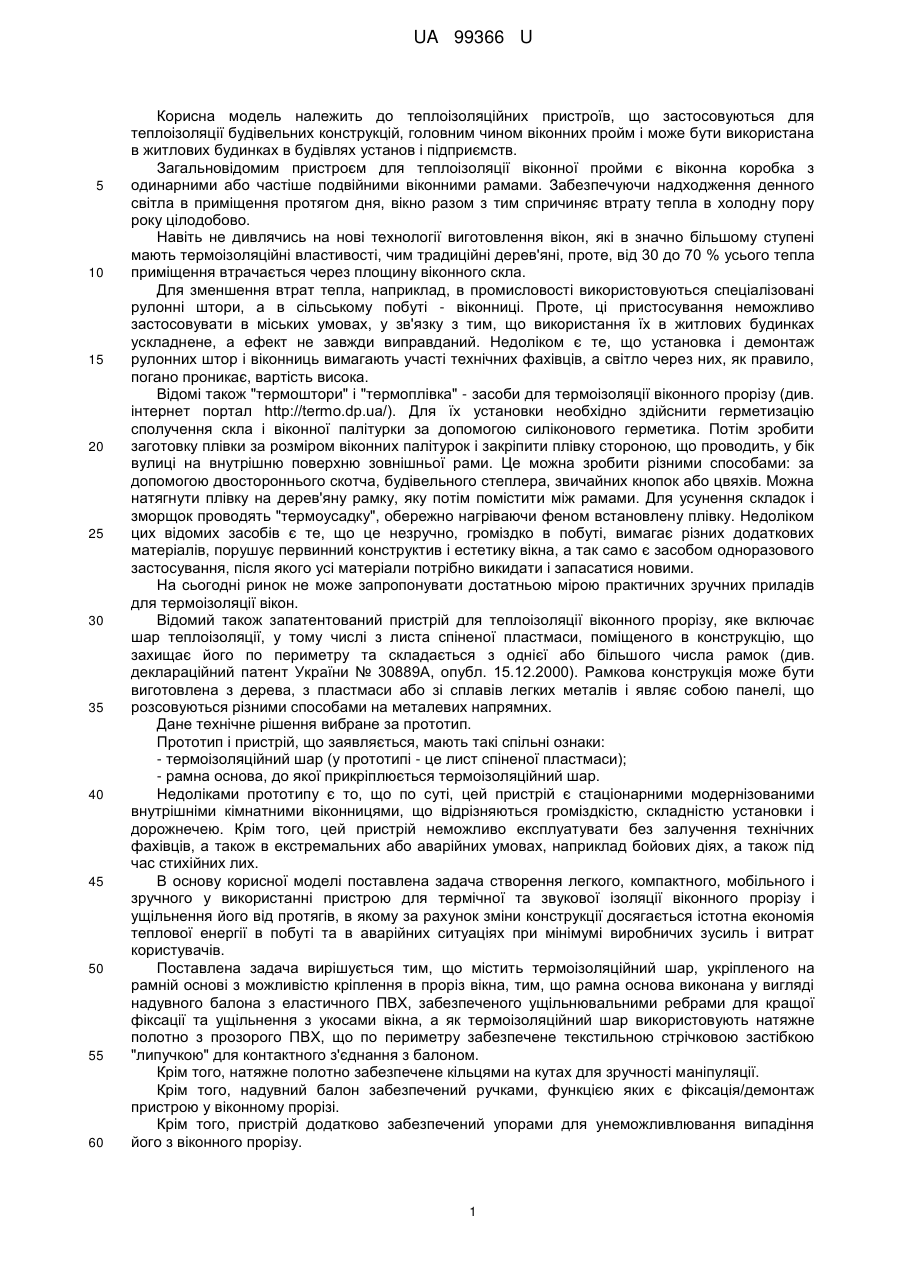

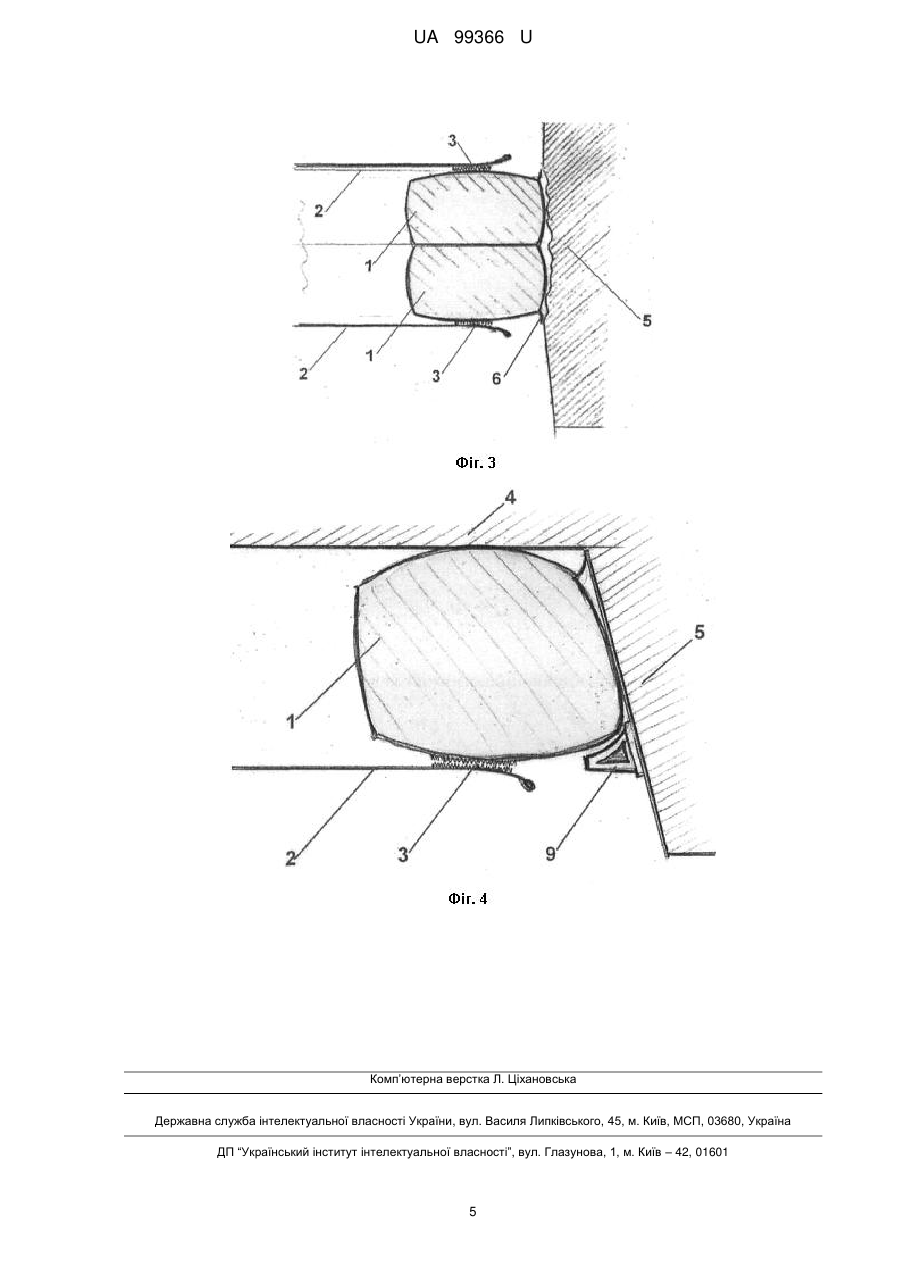

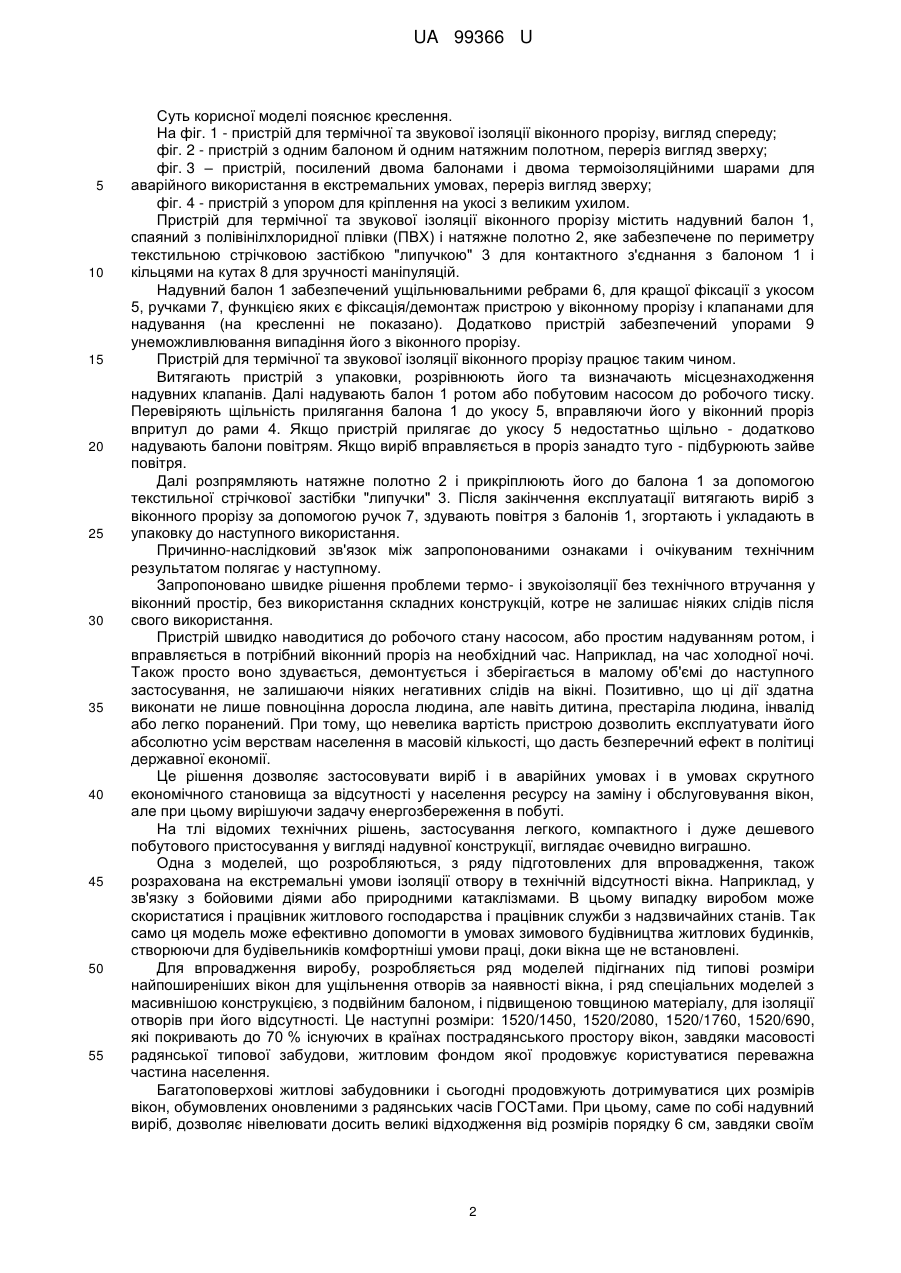

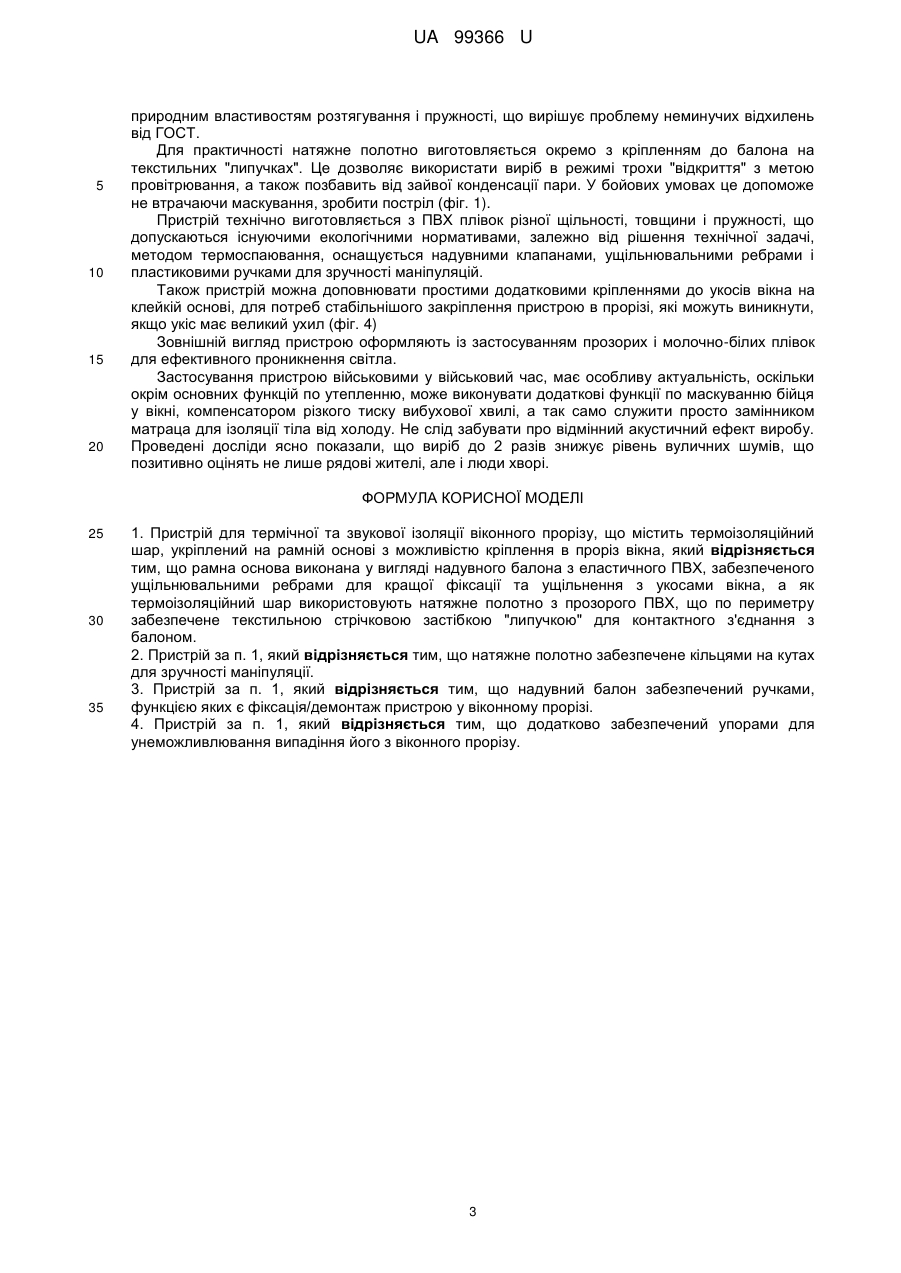

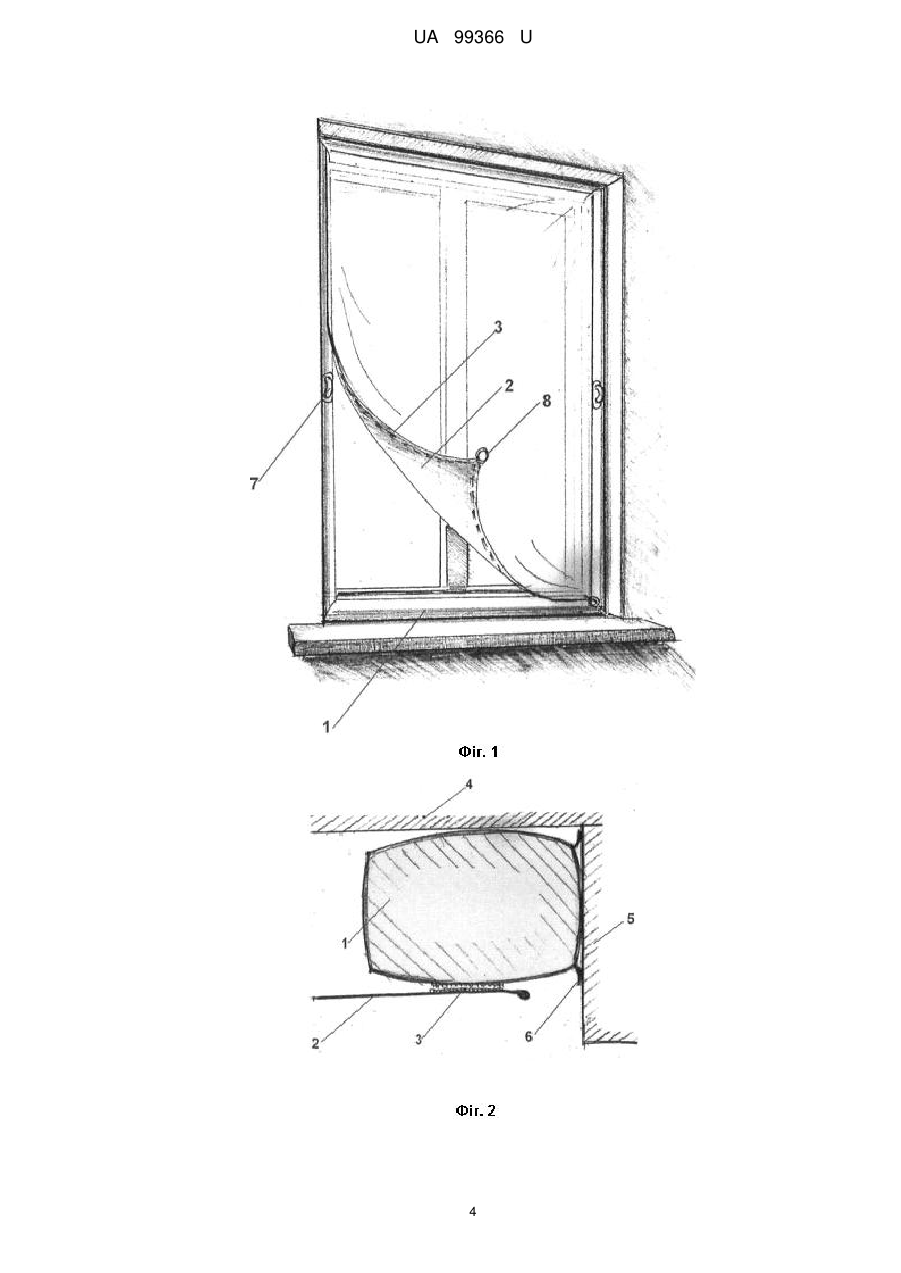

Реферат: UA 99366 U UA 99366 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до теплоізоляційних пристроїв, що застосовуються для теплоізоляції будівельних конструкцій, головним чином віконних пройм і може бути використана в житлових будинках в будівлях установ і підприємств. Загальновідомим пристроєм для теплоізоляції віконної пройми є віконна коробка з одинарними або частіше подвійними віконними рамами. Забезпечуючи надходження денного світла в приміщення протягом дня, вікно разом з тим спричиняє втрату тепла в холодну пору року цілодобово. Навіть не дивлячись на нові технології виготовлення вікон, які в значно більшому ступені мають термоізоляційні властивості, чим традиційні дерев'яні, проте, від 30 до 70 % усього тепла приміщення втрачається через площину віконного скла. Для зменшення втрат тепла, наприклад, в промисловості використовуються спеціалізовані рулонні штори, а в сільському побуті - віконниці. Проте, ці пристосування неможливо застосовувати в міських умовах, у зв'язку з тим, що використання їх в житлових будинках ускладнене, а ефект не завжди виправданий. Недоліком є те, що установка і демонтаж рулонних штор і віконниць вимагають участі технічних фахівців, а світло через них, як правило, погано проникає, вартість висока. Відомі також "термоштори" і "термоплівка" - засоби для термоізоляції віконного прорізу (див. інтернет портал http://termo.dp.ua/). Для їх установки необхідно здійснити герметизацію сполучення скла і віконної палітурки за допомогою силіконового герметика. Потім зробити заготовку плівки за розміром віконних палітурок і закріпити плівку стороною, що проводить, у бік вулиці на внутрішню поверхню зовнішньої рами. Це можна зробити різними способами: за допомогою двостороннього скотча, будівельного степлера, звичайних кнопок або цвяхів. Можна натягнути плівку на дерев'яну рамку, яку потім помістити між рамами. Для усунення складок і зморщок проводять "термоусадку", обережно нагріваючи феном встановлену плівку. Недоліком цих відомих засобів є те, що це незручно, громіздко в побуті, вимагає різних додаткових матеріалів, порушує первинний конструктив і естетику вікна, а так само є засобом одноразового застосування, після якого усі матеріали потрібно викидати і запасатися новими. На сьогодні ринок не може запропонувати достатньою мірою практичних зручних приладів для термоізоляції вікон. Відомий також запатентований пристрій для теплоізоляції віконного прорізу, яке включає шар теплоізоляції, у тому числі з листа спіненої пластмаси, поміщеного в конструкцію, що захищає його по периметру та складається з однієї або більшого числа рамок (див. деклараційний патент України № 30889А, опубл. 15.12.2000). Рамкова конструкція може бути виготовлена з дерева, з пластмаси або зі сплавів легких металів і являє собою панелі, що розсовуються різними способами на металевих напрямних. Дане технічне рішення вибране за прототип. Прототип і пристрій, що заявляється, мають такі спільні ознаки: - термоізоляційний шар (у прототипі - це лист спіненої пластмаси); - рамна основа, до якої прикріплюється термоізоляційний шар. Недоліками прототипу є то, що по суті, цей пристрій є стаціонарними модернізованими внутрішніми кімнатними віконницями, що відрізняються громіздкістю, складністю установки і дорожнечею. Крім того, цей пристрій неможливо експлуатувати без залучення технічних фахівців, а також в екстремальних або аварійних умовах, наприклад бойових діях, а також під час стихійних лих. В основу корисної моделі поставлена задача створення легкого, компактного, мобільного і зручного у використанні пристрою для термічної та звукової ізоляції віконного прорізу і ущільнення його від протягів, в якому за рахунок зміни конструкції досягається істотна економія теплової енергії в побуті та в аварійних ситуаціях при мінімумі виробничих зусиль і витрат користувачів. Поставлена задача вирішується тим, що містить термоізоляційний шар, укріпленого на рамній основі з можливістю кріплення в проріз вікна, тим, що рамна основа виконана у вигляді надувного балона з еластичного ПВХ, забезпеченого ущільнювальними ребрами для кращої фіксації та ущільнення з укосами вікна, а як термоізоляційний шар використовують натяжне полотно з прозорого ПВХ, що по периметру забезпечене текстильною стрічковою застібкою "липучкою" для контактного з'єднання з балоном. Крім того, натяжне полотно забезпечене кільцями на кутах для зручності маніпуляції. Крім того, надувний балон забезпечений ручками, функцією яких є фіксація/демонтаж пристрою у віконному прорізі. Крім того, пристрій додатково забезпечений упорами для унеможливлювання випадіння його з віконного прорізу. 1 UA 99366 U 5 10 15 20 25 30 35 40 45 50 55 Суть корисної моделі пояснює креслення. На фіг. 1 - пристрій для термічної та звукової ізоляції віконного прорізу, вигляд спереду; фіг. 2 - пристрій з одним балоном й одним натяжним полотном, переріз вигляд зверху; фіг. 3 – пристрій, посилений двома балонами і двома термоізоляційними шарами для аварійного використання в екстремальних умовах, переріз вигляд зверху; фіг. 4 - пристрій з упором для кріплення на укосі з великим ухилом. Пристрій для термічної та звукової ізоляції віконного прорізу містить надувний балон 1, спаяний з полівінілхлоридної плівки (ПВХ) і натяжне полотно 2, яке забезпечене по периметру текстильною стрічковою застібкою "липучкою" 3 для контактного з'єднання з балоном 1 і кільцями на кутах 8 для зручності маніпуляцій. Надувний балон 1 забезпечений ущільнювальними ребрами 6, для кращої фіксації з укосом 5, ручками 7, функцією яких є фіксація/демонтаж пристрою у віконному прорізу і клапанами для надування (на кресленні не показано). Додатково пристрій забезпечений упорами 9 унеможливлювання випадіння його з віконного прорізу. Пристрій для термічної та звукової ізоляції віконного прорізу працює таким чином. Витягають пристрій з упаковки, розрівнюють його та визначають місцезнаходження надувних клапанів. Далі надувають балон 1 ротом або побутовим насосом до робочого тиску. Перевіряють щільність прилягання балона 1 до укосу 5, вправляючи його у віконний проріз впритул до рами 4. Якщо пристрій прилягає до укосу 5 недостатньо щільно - додатково надувають балони повітрям. Якщо виріб вправляється в проріз занадто туго - підбурюють зайве повітря. Далі розпрямляють натяжне полотно 2 і прикріплюють його до балона 1 за допомогою текстильної стрічкової застібки "липучки" 3. Після закінчення експлуатації витягають виріб з віконного прорізу за допомогою ручок 7, здувають повітря з балонів 1, згортають і укладають в упаковку до наступного використання. Причинно-наслідковий зв'язок між запропонованими ознаками і очікуваним технічним результатом полягає у наступному. Запропоновано швидке рішення проблеми термо- і звукоізоляції без технічного втручання у віконний простір, без використання складних конструкцій, котре не залишає ніяких слідів після свого використання. Пристрій швидко наводитися до робочого стану насосом, або простим надуванням ротом, і вправляється в потрібний віконний проріз на необхідний час. Наприклад, на час холодної ночі. Також просто воно здувається, демонтується і зберігається в малому об'ємі до наступного застосування, не залишаючи ніяких негативних слідів на вікні. Позитивно, що ці дії здатна виконати не лише повноцінна доросла людина, але навіть дитина, престаріла людина, інвалід або легко поранений. При тому, що невелика вартість пристрою дозволить експлуатувати його абсолютно усім верствам населення в масовій кількості, що дасть безперечний ефект в політиці державної економії. Це рішення дозволяє застосовувати виріб і в аварійних умовах і в умовах скрутного економічного становища за відсутності у населення ресурсу на заміну і обслуговування вікон, але при цьому вирішуючи задачу енергозбереження в побуті. На тлі відомих технічних рішень, застосування легкого, компактного і дуже дешевого побутового пристосування у вигляді надувної конструкції, виглядає очевидно виграшно. Одна з моделей, що розробляються, з ряду підготовлених для впровадження, також розрахована на екстремальні умови ізоляції отвору в технічній відсутності вікна. Наприклад, у зв'язку з бойовими діями або природними катаклізмами. В цьому випадку виробом може скористатися і працівник житлового господарства і працівник служби з надзвичайних станів. Так само ця модель може ефективно допомогти в умовах зимового будівництва житлових будинків, створюючи для будівельників комфортніші умови праці, доки вікна ще не встановлені. Для впровадження виробу, розробляється ряд моделей підігнаних під типові розміри найпоширеніших вікон для ущільнення отворів за наявності вікна, і ряд спеціальних моделей з масивнішою конструкцією, з подвійним балоном, і підвищеною товщиною матеріалу, для ізоляції отворів при його відсутності. Це наступні розміри: 1520/1450, 1520/2080, 1520/1760, 1520/690, які покривають до 70 % існуючих в країнах пострадянського простору вікон, завдяки масовості радянської типової забудови, житловим фондом якої продовжує користуватися переважна частина населення. Багатоповерхові житлові забудовники і сьогодні продовжують дотримуватися цих розмірів вікон, обумовлених оновленими з радянських часів ГОСТами. При цьому, саме по собі надувний виріб, дозволяє нівелювати досить великі відходження від розмірів порядку 6 см, завдяки своїм 2 UA 99366 U 5 10 15 20 природним властивостям розтягування і пружності, що вирішує проблему неминучих відхилень від ГОСТ. Для практичності натяжне полотно виготовляється окремо з кріпленням до балона на текстильних "липучках". Це дозволяє використати виріб в режимі трохи "відкриття" з метою провітрювання, а також позбавить від зайвої конденсації пари. У бойових умовах це допоможе не втрачаючи маскування, зробити постріл (фіг. 1). Пристрій технічно виготовляється з ПВХ плівок різної щільності, товщини і пружності, що допускаються існуючими екологічними нормативами, залежно від рішення технічної задачі, методом термоспаювання, оснащується надувними клапанами, ущільнювальними ребрами і пластиковими ручками для зручності маніпуляцій. Також пристрій можна доповнювати простими додатковими кріпленнями до укосів вікна на клейкій основі, для потреб стабільнішого закріплення пристрою в прорізі, які можуть виникнути, якщо укіс має великий ухил (фіг. 4) Зовнішній вигляд пристрою оформляють із застосуванням прозорих і молочно-білих плівок для ефективного проникнення світла. Застосування пристрою військовими у військовий час, має особливу актуальність, оскільки окрім основних функцій по утепленню, може виконувати додаткові функції по маскуванню бійця у вікні, компенсатором різкого тиску вибухової хвилі, а так само служити просто замінником матраца для ізоляції тіла від холоду. Не слід забувати про відмінний акустичний ефект виробу. Проведені досліди ясно показали, що виріб до 2 разів знижує рівень вуличних шумів, що позитивно оцінять не лише рядові жителі, але і люди хворі. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 35 1. Пристрій для термічної та звукової ізоляції віконного прорізу, що містить термоізоляційний шар, укріплений на рамній основі з можливістю кріплення в проріз вікна, який відрізняється тим, що рамна основа виконана у вигляді надувного балона з еластичного ПВХ, забезпеченого ущільнювальними ребрами для кращої фіксації та ущільнення з укосами вікна, а як термоізоляційний шар використовують натяжне полотно з прозорого ПВХ, що по периметру забезпечене текстильною стрічковою застібкою "липучкою" для контактного з'єднання з балоном. 2. Пристрій за п. 1, який відрізняється тим, що натяжне полотно забезпечене кільцями на кутах для зручності маніпуляції. 3. Пристрій за п. 1, який відрізняється тим, що надувний балон забезпечений ручками, функцією яких є фіксація/демонтаж пристрою у віконному прорізі. 4. Пристрій за п. 1, який відрізняється тим, що додатково забезпечений упорами для унеможливлювання випадіння його з віконного прорізу. 3 UA 99366 U 4 UA 99366 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
