Уловлювач свердловинного обладнання

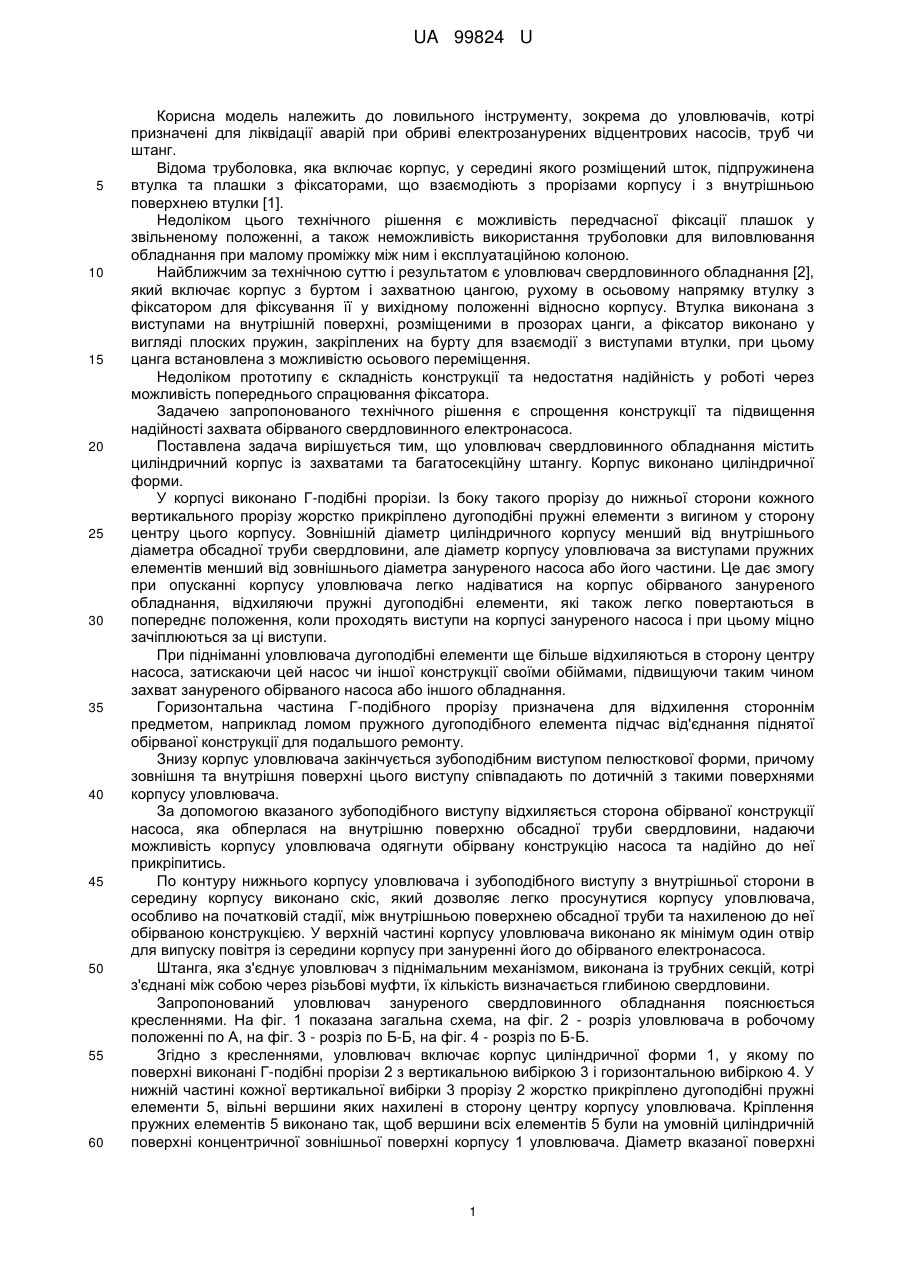

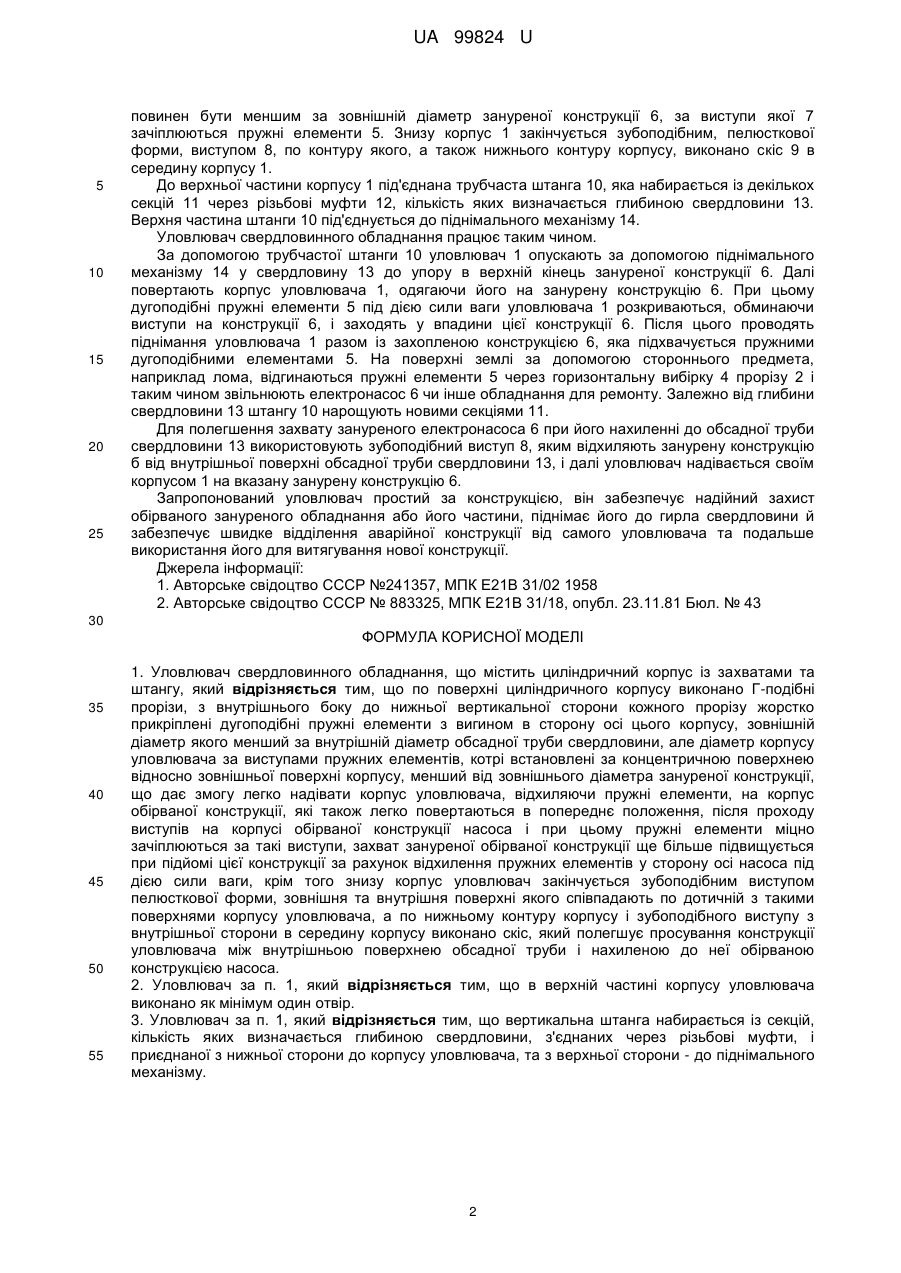

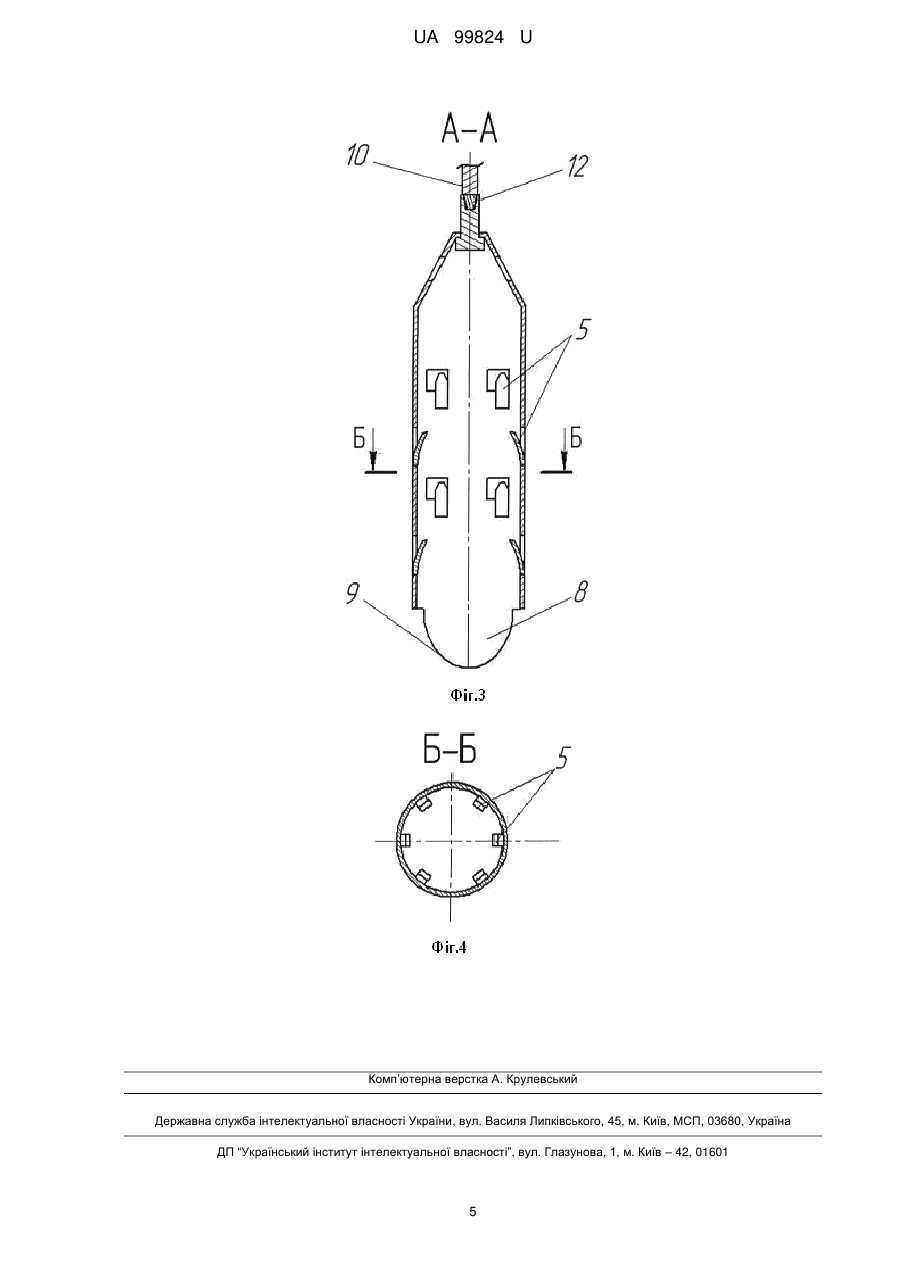

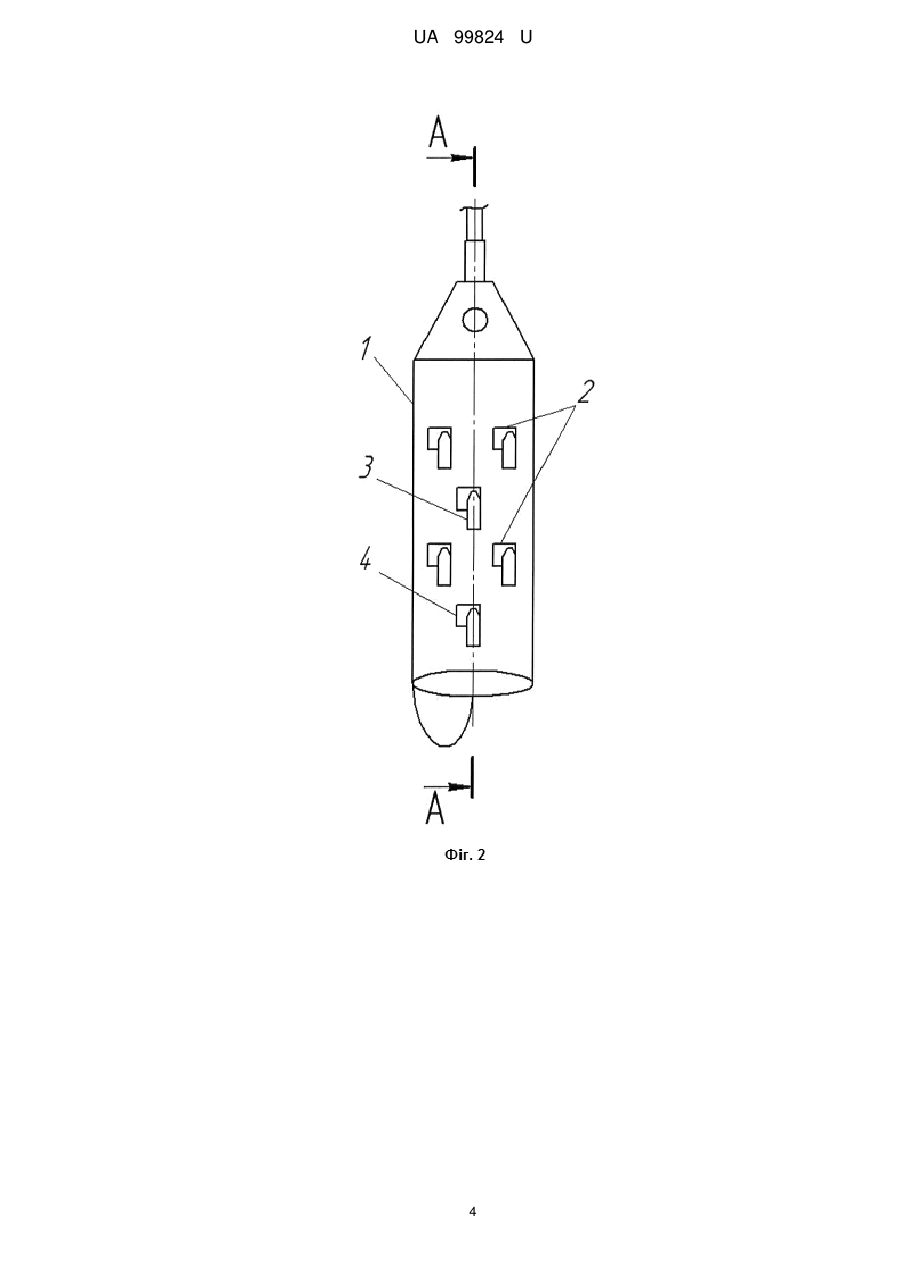

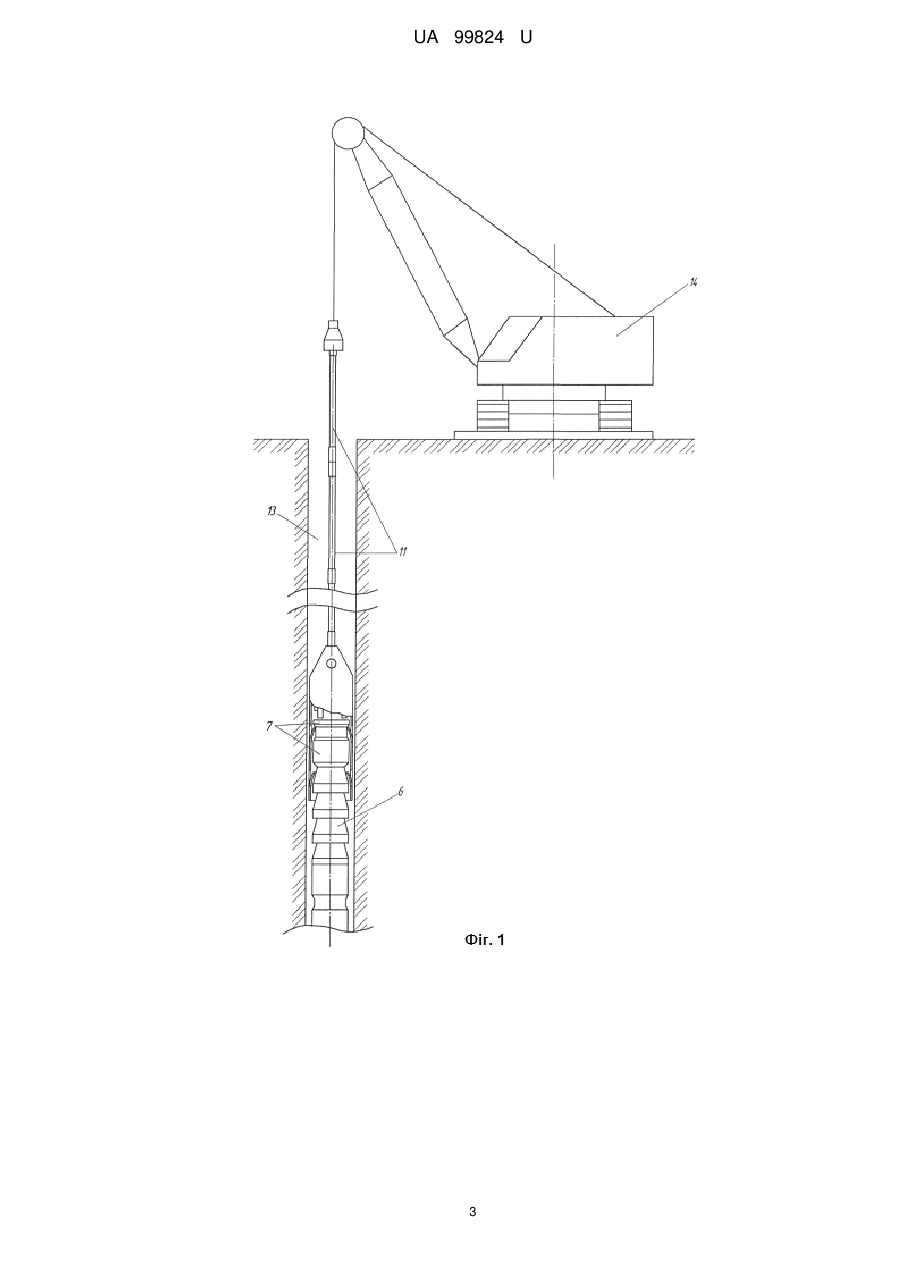

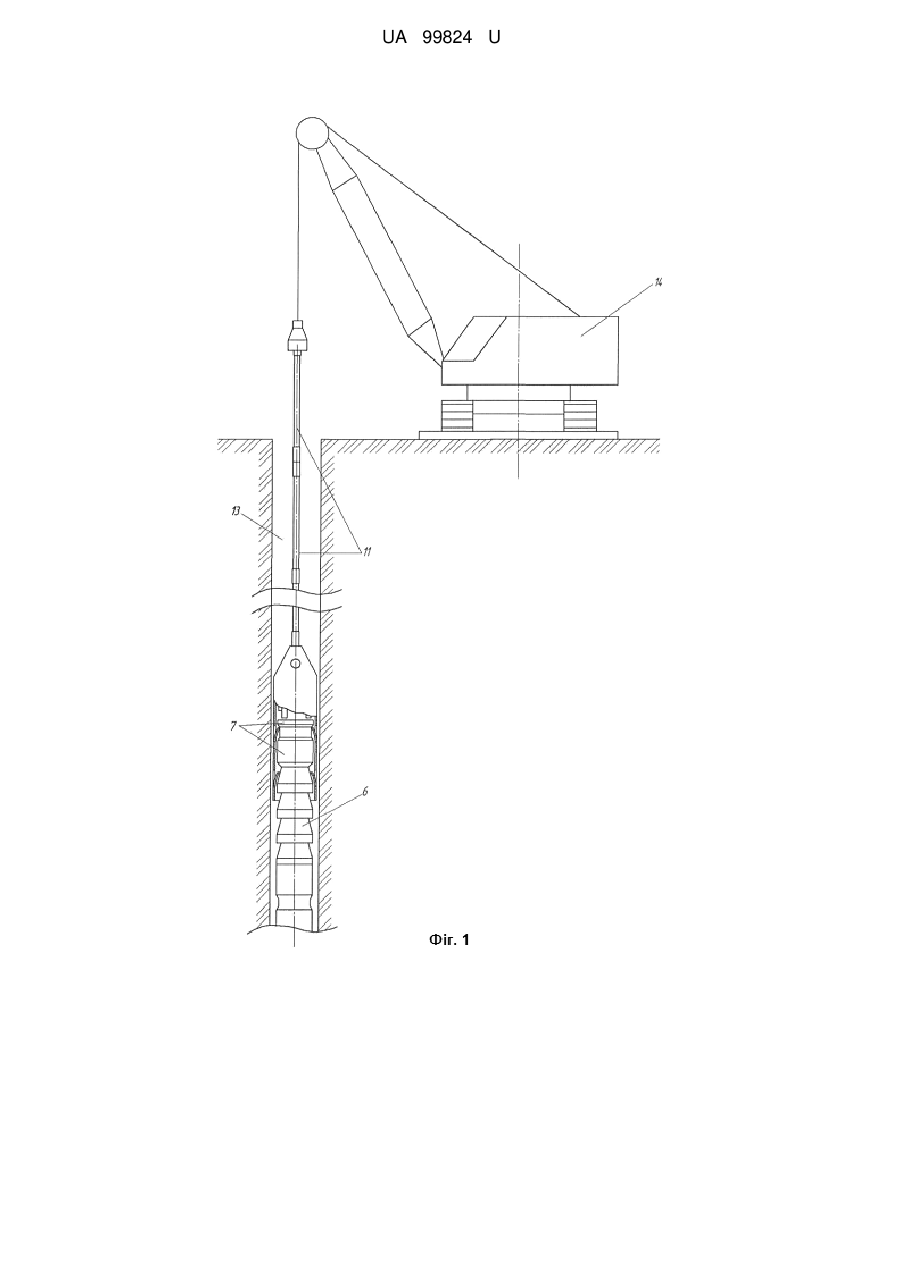

Реферат: Уловлювач свердловинного обладнання містить циліндричний корпус із захватами та штангу. По поверхні циліндричного корпусу виконано Г-подібні прорізи, з внутрішнього боку до нижньої вертикальної сторони кожного прорізу жорстко прикріплені дугоподібні пружні елементи з вигином в сторону осі цього корпусу, зовнішній діаметр якого менший за внутрішній діаметр обсадної труби свердловини, але діаметр корпусу уловлювача за виступами пружних елементів менший від зовнішнього діаметра зануреної конструкції. Крім цього знизу корпус уловлювача закінчується зубоподібним виступом пелюсткової форми, а по нижньому контуру корпусу і зубоподібного виступу з внутрішньої сторони в середину корпусу виконано скіс, який полегшує просування конструкції уловлювача між внутрішньою поверхнею обсадної труби і нахиленою до неї обірваною конструкцією насоса. UA 99824 U (12) UA 99824 U UA 99824 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до ловильного інструменту, зокрема до уловлювачів, котрі призначені для ліквідації аварій при обриві електрозанурених відцентрових насосів, труб чи штанг. Відома труболовка, яка включає корпус, у середині якого розміщений шток, підпружинена втулка та плашки з фіксаторами, що взаємодіють з прорізами корпусу і з внутрішньою поверхнею втулки [1]. Недоліком цього технічного рішення є можливість передчасної фіксації плашок у звільненому положенні, а також неможливість використання труболовки для виловлювання обладнання при малому проміжку між ним і експлуатаційною колоною. Найближчим за технічною суттю і результатом є уловлювач свердловинного обладнання [2], який включає корпус з буртом і захватною цангою, рухому в осьовому напрямку втулку з фіксатором для фіксування її у вихідному положенні відносно корпусу. Втулка виконана з виступами на внутрішній поверхні, розміщеними в прозорах цанги, а фіксатор виконано у вигляді плоских пружин, закріплених на бурту для взаємодії з виступами втулки, при цьому цанга встановлена з можливістю осьового переміщення. Недоліком прототипу є складність конструкції та недостатня надійність у роботі через можливість попереднього спрацювання фіксатора. Задачею запропонованого технічного рішення є спрощення конструкції та підвищення надійності захвата обірваного свердловинного електронасоса. Поставлена задача вирішується тим, що уловлювач свердловинного обладнання містить циліндричний корпус із захватами та багатосекційну штангу. Корпус виконано циліндричної форми. У корпусі виконано Г-подібні прорізи. Із боку такого прорізу до нижньої сторони кожного вертикального прорізу жорстко прикріплено дугоподібні пружні елементи з вигином у сторону центру цього корпусу. Зовнішній діаметр циліндричного корпусу менший від внутрішнього діаметра обсадної труби свердловини, але діаметр корпусу уловлювача за виступами пружних елементів менший від зовнішнього діаметра зануреного насоса або його частини. Це дає змогу при опусканні корпусу уловлювача легко надіватися на корпус обірваного зануреного обладнання, відхиляючи пружні дугоподібні елементи, які також легко повертаються в попереднє положення, коли проходять виступи на корпусі зануреного насоса і при цьому міцно зачіплюються за ці виступи. При підніманні уловлювача дугоподібні елементи ще більше відхиляються в сторону центру насоса, затискаючи цей насос чи іншої конструкції своїми обіймами, підвищуючи таким чином захват зануреного обірваного насоса або іншого обладнання. Горизонтальна частина Г-подібного прорізу призначена для відхилення стороннім предметом, наприклад ломом пружного дугоподібного елемента підчас від'єднання піднятої обірваної конструкції для подальшого ремонту. Знизу корпус уловлювача закінчується зубоподібним виступом пелюсткової форми, причому зовнішня та внутрішня поверхні цього виступу співпадають по дотичній з такими поверхнями корпусу уловлювача. За допомогою вказаного зубоподібного виступу відхиляється сторона обірваної конструкції насоса, яка обперлася на внутрішню поверхню обсадної труби свердловини, надаючи можливість корпусу уловлювача одягнути обірвану конструкцію насоса та надійно до неї прикріпитись. По контуру нижнього корпусу уловлювача і зубоподібного виступу з внутрішньої сторони в середину корпусу виконано скіс, який дозволяє легко просунутися корпусу уловлювача, особливо на початковій стадії, між внутрішньою поверхнею обсадної труби та нахиленою до неї обірваною конструкцією. У верхній частині корпусу уловлювача виконано як мінімум один отвір для випуску повітря із середини корпусу при зануренні його до обірваного електронасоса. Штанга, яка з'єднує уловлювач з піднімальним механізмом, виконана із трубних секцій, котрі з'єднані між собою через різьбові муфти, їх кількість визначається глибиною свердловини. Запропонований уловлювач зануреного свердловинного обладнання пояснюється кресленнями. На фіг. 1 показана загальна схема, на фіг. 2 - розріз уловлювача в робочому положенні по А, на фіг. 3 - розріз по Б-Б, на фіг. 4 - розріз по Б-Б. Згідно з кресленнями, уловлювач включає корпус циліндричної форми 1, у якому по поверхні виконані Г-подібні прорізи 2 з вертикальною вибіркою 3 і горизонтальною вибіркою 4. У нижній частині кожної вертикальної вибірки 3 прорізу 2 жорстко прикріплено дугоподібні пружні елементи 5, вільні вершини яких нахилені в сторону центру корпусу уловлювача. Кріплення пружних елементів 5 виконано так, щоб вершини всіх елементів 5 були на умовній циліндричній поверхні концентричної зовнішньої поверхні корпусу 1 уловлювача. Діаметр вказаної поверхні 1 UA 99824 U 5 10 15 20 25 повинен бути меншим за зовнішній діаметр зануреної конструкції 6, за виступи якої 7 зачіплюються пружні елементи 5. Знизу корпус 1 закінчується зубоподібним, пелюсткової форми, виступом 8, по контуру якого, а також нижнього контуру корпусу, виконано скіс 9 в середину корпусу 1. До верхньої частини корпусу 1 під'єднана трубчаста штанга 10, яка набирається із декількох секцій 11 через різьбові муфти 12, кількість яких визначається глибиною свердловини 13. Верхня частина штанги 10 під'єднується до піднімального механізму 14. Уловлювач свердловинного обладнання працює таким чином. За допомогою трубчастої штанги 10 уловлювач 1 опускають за допомогою піднімального механізму 14 у свердловину 13 до упору в верхній кінець зануреної конструкції 6. Далі повертають корпус уловлювача 1, одягаючи його на занурену конструкцію 6. При цьому дугоподібні пружні елементи 5 під дією сили ваги уловлювача 1 розкриваються, обминаючи виступи на конструкції 6, і заходять у впадини цієї конструкції 6. Після цього проводять піднімання уловлювача 1 разом із захопленою конструкцією 6, яка підхвачується пружними дугоподібними елементами 5. На поверхні землі за допомогою стороннього предмета, наприклад лома, відгинаються пружні елементи 5 через горизонтальну вибірку 4 прорізу 2 і таким чином звільнюють електронасос 6 чи інше обладнання для ремонту. Залежно від глибини свердловини 13 штангу 10 нарощують новими секціями 11. Для полегшення захвату зануреного електронасоса 6 при його нахиленні до обсадної труби свердловини 13 використовують зубоподібний виступ 8, яким відхиляють занурену конструкцію б від внутрішньої поверхні обсадної труби свердловини 13, і далі уловлювач надівається своїм корпусом 1 на вказану занурену конструкцію 6. Запропонований уловлювач простий за конструкцією, він забезпечує надійний захист обірваного зануреного обладнання або його частини, піднімає його до гирла свердловини й забезпечує швидке відділення аварійної конструкції від самого уловлювача та подальше використання його для витягування нової конструкції. Джерела інформації: 1. Авторське свідоцтво СССР №241357, МПК Е21В 31/02 1958 2. Авторське свідоцтво СССР № 883325, МПК Е21В 31/18, опубл. 23.11.81 Бюл. № 43 30 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 45 50 55 1. Уловлювач свердловинного обладнання, що містить циліндричний корпус із захватами та штангу, який відрізняється тим, що по поверхні циліндричного корпусу виконано Г-подібні прорізи, з внутрішнього боку до нижньої вертикальної сторони кожного прорізу жорстко прикріплені дугоподібні пружні елементи з вигином в сторону осі цього корпусу, зовнішній діаметр якого менший за внутрішній діаметр обсадної труби свердловини, але діаметр корпусу уловлювача за виступами пружних елементів, котрі встановлені за концентричною поверхнею відносно зовнішньої поверхні корпусу, менший від зовнішнього діаметра зануреної конструкції, що дає змогу легко надівати корпус уловлювача, відхиляючи пружні елементи, на корпус обірваної конструкції, які також легко повертаються в попереднє положення, після проходу виступів на корпусі обірваної конструкції насоса і при цьому пружні елементи міцно зачіплюються за такі виступи, захват зануреної обірваної конструкції ще більше підвищується при підйомі цієї конструкції за рахунок відхилення пружних елементів у сторону осі насоса під дією сили ваги, крім того знизу корпус уловлювач закінчується зубоподібним виступом пелюсткової форми, зовнішня та внутрішня поверхні якого співпадають по дотичній з такими поверхнями корпусу уловлювача, а по нижньому контуру корпусу і зубоподібного виступу з внутрішньої сторони в середину корпусу виконано скіс, який полегшує просування конструкції уловлювача між внутрішньою поверхнею обсадної труби і нахиленою до неї обірваною конструкцією насоса. 2. Уловлювач за п. 1, який відрізняється тим, що в верхній частині корпусу уловлювача виконано як мінімум один отвір. 3. Уловлювач за п. 1, який відрізняється тим, що вертикальна штанга набирається із секцій, кількість яких визначається глибиною свердловини, з'єднаних через різьбові муфти, і приєднаної з нижньої сторони до корпусу уловлювача, та з верхньої сторони - до піднімального механізму. 2 UA 99824 U 3 UA 99824 U 4 UA 99824 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
