Ексцентриковий уловлювач стрічки похилого конвеєра

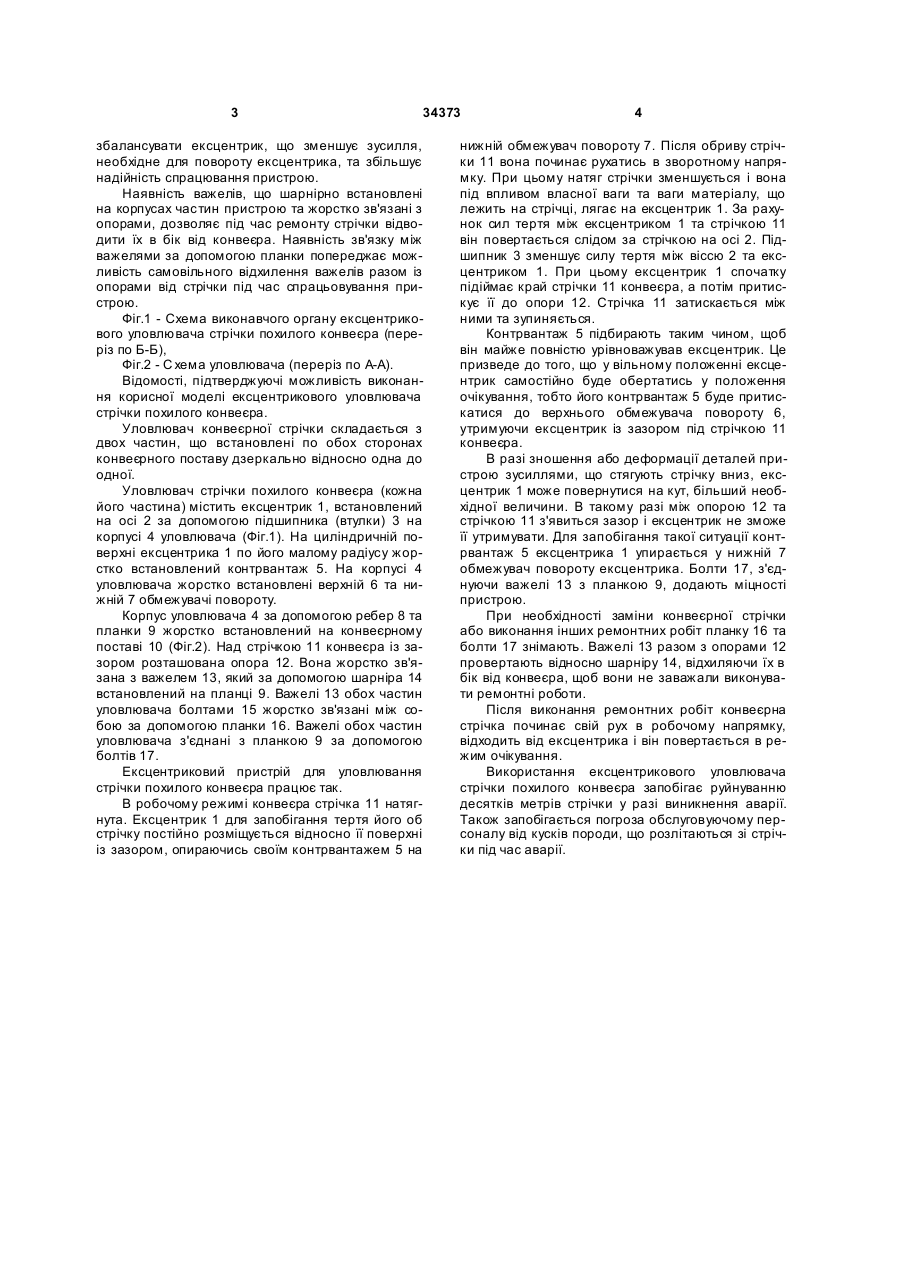

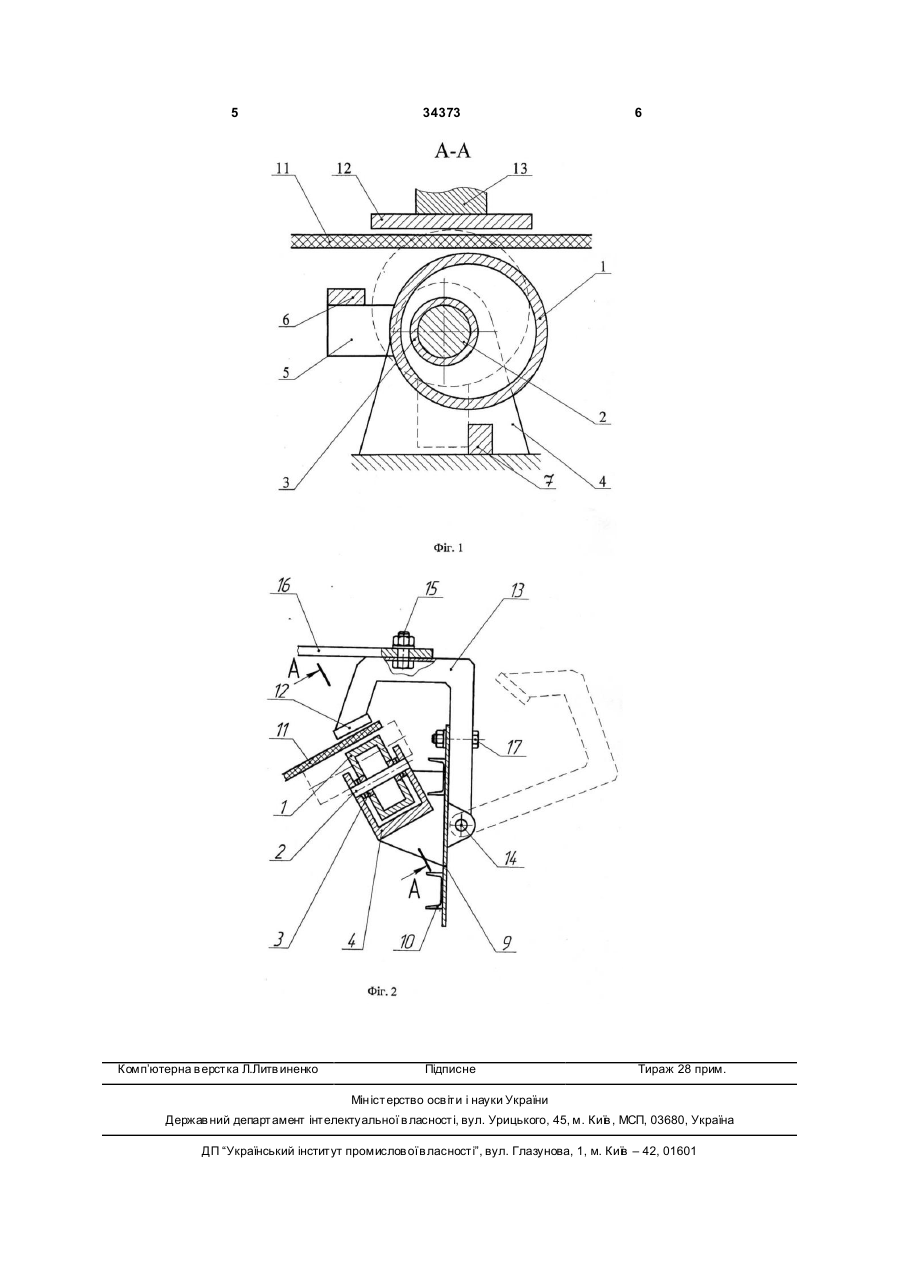

Ексцентриковий уловлювач стрічки похилого конвеєра, що складається з двох частин, встановлених по обох сторонах конвеєрного поставу дзер 3 34373 збалансувати ексцентрик, що зменшує зусилля, необхідне для повороту ексцентрика, та збільшує надійність спрацювання пристрою. Наявність важелів, що шарнірно встановлені на корпусах частин пристрою та жорстко зв'язані з опорами, дозволяє під час ремонту стрічки відводити їх в бік від конвеєра. Наявність зв'язку між важелями за допомогою планки попереджає можливість самовільного відхилення важелів разом із опорами від стрічки під час спрацьовування пристрою. Фіг.1 - Схема виконавчого органу ексцентрикового уловлювача стрічки похилого конвеєра (переріз по Б-Б), Фіг.2 - С хема уловлювача (переріз по А-А). Відомості, підтверджуючі можливість виконання корисної моделі ексцентрикового уловлювача стрічки похилого конвеєра. Уловлювач конвеєрної стрічки складається з двох частин, що встановлені по обох сторонах конвеєрного поставу дзеркально відносно одна до одної. Уловлювач стрічки похилого конвеєра (кожна його частина) містить ексцентрик 1, встановлений на осі 2 за допомогою підшипника (втулки) 3 на корпусі 4 уловлювача (Фіг.1). На циліндричній поверхні ексцентрика 1 по його малому радіусу жорстко встановлений контрвантаж 5. На корпусі 4 уловлювача жорстко встановлені верхній 6 та нижній 7 обмежувачі повороту. Корпус уловлювача 4 за допомогою ребер 8 та планки 9 жорстко встановлений на конвеєрному поставі 10 (Фіг.2). Над стрічкою 11 конвеєра із зазором розташована опора 12. Вона жорстко зв'язана з важелем 13, який за допомогою шарніра 14 встановлений на планці 9. Важелі 13 обох частин уловлювача болтами 15 жорстко зв'язані між собою за допомогою планки 16. Важелі обох частин уловлювача з'єднані з планкою 9 за допомогою болтів 17. Ексцентриковий пристрій для уловлювання стрічки похилого конвеєра працює так. В робочому режимі конвеєра стрічка 11 натягнута. Ексцентрик 1 для запобігання тертя його об стрічку постійно розміщується відносно її поверхні із зазором, опираючись своїм контрвантажем 5 на 4 нижній обмежувач повороту 7. Після обриву стрічки 11 вона починає рухатись в зворотному напрямку. При цьому натяг стрічки зменшується і вона під впливом власної ваги та ваги матеріалу, що лежить на стрічці, лягає на ексцентрик 1. За рахунок сил тертя між ексцентриком 1 та стрічкою 11 він повертається слідом за стрічкою на осі 2. Підшипник 3 зменшує силу тертя між віссю 2 та ексцентриком 1. При цьому ексцентрик 1 спочатку підіймає край стрічки 11 конвеєра, а потім притискує її до опори 12. Стрічка 11 затискається між ними та зупиняється. Контрвантаж 5 підбирають таким чином, щоб він майже повністю урівноважував ексцентрик. Це призведе до того, що у вільному положенні ексцентрик самостійно буде обертатись у положення очікування, тобто його контрвантаж 5 буде притискатися до верхнього обмежувача повороту 6, утримуючи ексцентрик із зазором під стрічкою 11 конвеєра. В разі зношення або деформації деталей пристрою зусиллями, що стягують стрічку вниз, ексцентрик 1 може повернутися на кут, більший необхідної величини. В такому разі між опорою 12 та стрічкою 11 з'явиться зазор і ексцентрик не зможе її утримувати. Для запобігання такої ситуації контрвантаж 5 ексцентрика 1 упирається у нижній 7 обмежувач повороту ексцентрика. Болти 17, з'єднуючи важелі 13 з планкою 9, додають міцності пристрою. При необхідності заміни конвеєрної стрічки або виконання інших ремонтних робіт планку 16 та болти 17 знімають. Важелі 13 разом з опорами 12 провертають відносно шарніру 14, відхиляючи їх в бік від конвеєра, щоб вони не заважали виконувати ремонтні роботи. Після виконання ремонтних робіт конвеєрна стрічка починає свій рух в робочому напрямку, відходить від ексцентрика і він повертається в режим очікування. Використання ексцентрикового уловлювача стрічки похилого конвеєра запобігає руйнуванню десятків метрів стрічки у разі виникнення аварії. Також запобігається погроза обслуговуючому персоналу від кусків породи, що розлітаються зі стрічки під час аварії. 5 Комп’ютерна в ерстка Л.Литв иненко 34373 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
