Фітинг для стоп систем трубопроводів

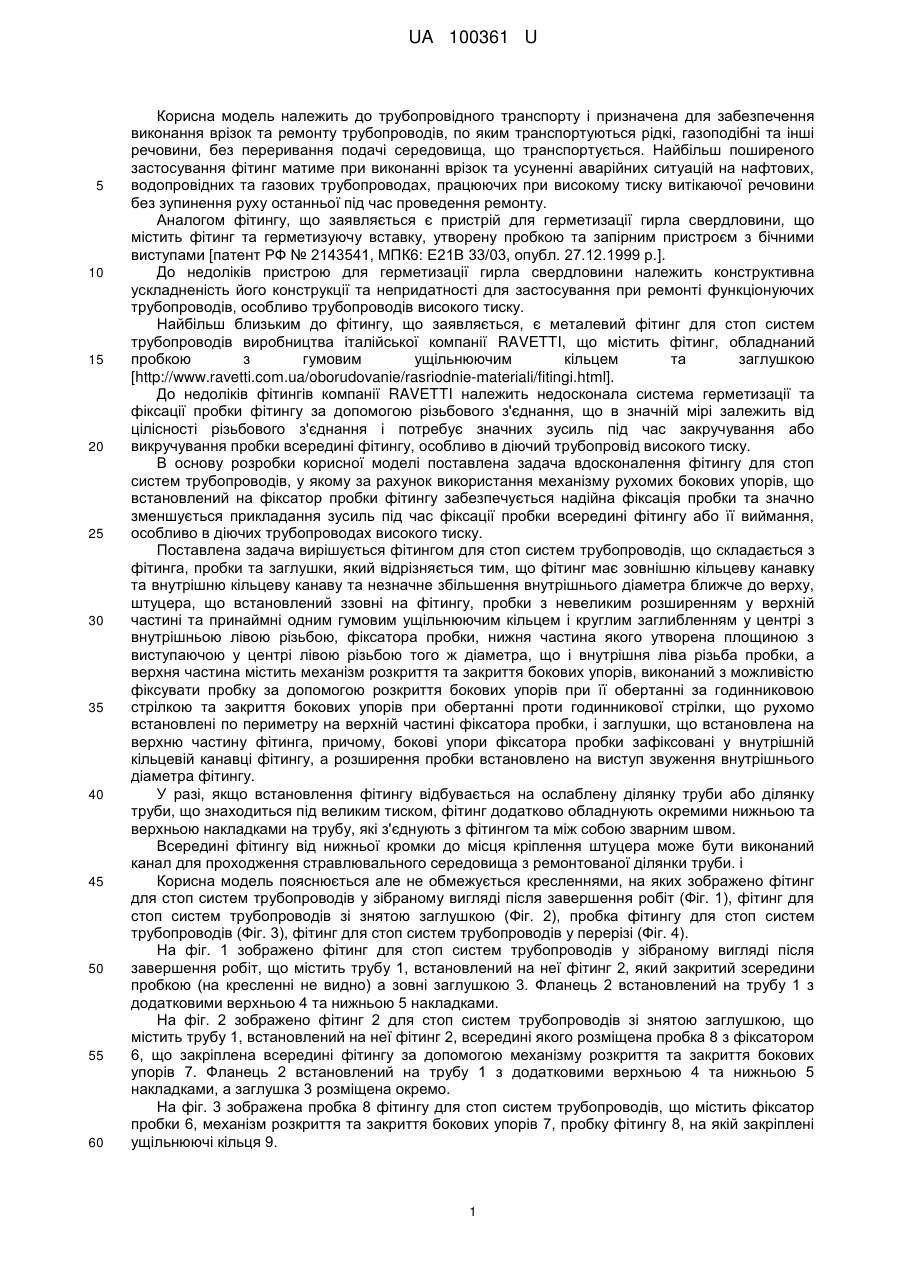

Реферат: UA 100361 U UA 100361 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до трубопровідного транспорту і призначена для забезпечення виконання врізок та ремонту трубопроводів, по яким транспортуються рідкі, газоподібні та інші речовини, без переривання подачі середовища, що транспортується. Найбільш поширеного застосування фітинг матиме при виконанні врізок та усуненні аварійних ситуацій на нафтових, водопровідних та газових трубопроводах, працюючих при високому тиску витікаючої речовини без зупинення руху останньої під час проведення ремонту. Аналогом фітингу, що заявляється є пристрій для герметизації гирла свердловини, що містить фітинг та герметизуючу вставку, утворену пробкою та запірним пристроєм з бічними виступами [патент РФ № 2143541, МПК6: Е21В 33/03, опубл. 27.12.1999 р.]. До недоліків пристрою для герметизації гирла свердловини належить конструктивна ускладненість його конструкції та непридатності для застосування при ремонті функціонуючих трубопроводів, особливо трубопроводів високого тиску. Найбільш близьким до фітингу, що заявляється, є металевий фітинг для стоп систем трубопроводів виробництва італійської компанії RAVETTI, що містить фітинг, обладнаний пробкою з гумовим ущільнюючим кільцем та заглушкою [http://www.ravetti.com.ua/oborudovanie/rasriodnie-materiali/fitingi.html]. До недоліків фітингів компанії RAVETTI належить недосконала система герметизації та фіксації пробки фітингу за допомогою різьбового з'єднання, що в значній мірі залежить від цілісності різьбового з'єднання і потребує значних зусиль під час закручування або викручування пробки всередині фітингу, особливо в діючий трубопровід високого тиску. В основу розробки корисної моделі поставлена задача вдосконалення фітингу для стоп систем трубопроводів, у якому за рахунок використання механізму рухомих бокових упорів, що встановлений на фіксатор пробки фітингу забезпечується надійна фіксація пробки та значно зменшується прикладання зусиль під час фіксації пробки всередині фітингу або її виймання, особливо в діючих трубопроводах високого тиску. Поставлена задача вирішується фітингом для стоп систем трубопроводів, що складається з фітинга, пробки та заглушки, який відрізняється тим, що фітинг має зовнішню кільцеву канавку та внутрішню кільцеву канаву та незначне збільшення внутрішнього діаметра ближче до верху, штуцера, що встановлений ззовні на фітингу, пробки з невеликим розширенням у верхній частині та принаймні одним гумовим ущільнюючим кільцем і круглим заглибленням у центрі з внутрішньою лівою різьбою, фіксатора пробки, нижня частина якого утворена площиною з виступаючою у центрі лівою різьбою того ж діаметра, що і внутрішня ліва різьба пробки, а верхня частина містить механізм розкриття та закриття бокових упорів, виконаний з можливістю фіксувати пробку за допомогою розкриття бокових упорів при її обертанні за годинниковою стрілкою та закриття бокових упорів при обертанні проти годинникової стрілки, що рухомо встановлені по периметру на верхній частині фіксатора пробки, і заглушки, що встановлена на верхню частину фітинга, причому, бокові упори фіксатора пробки зафіксовані у внутрішній кільцевій канавці фітингу, а розширення пробки встановлено на виступ звуження внутрішнього діаметра фітингу. У разі, якщо встановлення фітингу відбувається на ослаблену ділянку труби або ділянку труби, що знаходиться під великим тиском, фітинг додатково обладнують окремими нижньою та верхньою накладками на трубу, які з'єднують з фітингом та між собою зварним швом. Всередині фітингу від нижньої кромки до місця кріплення штуцера може бути виконаний канал для проходження стравлювального середовища з ремонтованої ділянки труби. і Корисна модель пояснюється але не обмежується кресленнями, на яких зображено фітинг для стоп систем трубопроводів у зібраному вигляді після завершення робіт (Фіг. 1), фітинг для стоп систем трубопроводів зі знятою заглушкою (Фіг. 2), пробка фітингу для стоп систем трубопроводів (Фіг. 3), фітинг для стоп систем трубопроводів у перерізі (Фіг. 4). На фіг. 1 зображено фітинг для стоп систем трубопроводів у зібраному вигляді після завершення робіт, що містить трубу 1, встановлений на неї фітинг 2, який закритий зсередини пробкою (на кресленні не видно) а зовні заглушкою 3. Фланець 2 встановлений на трубу 1 з додатковими верхньою 4 та нижньою 5 накладками. На фіг. 2 зображено фітинг 2 для стоп систем трубопроводів зі знятою заглушкою, що містить трубу 1, встановлений на неї фітинг 2, всередині якого розміщена пробка 8 з фіксатором 6, що закріплена всередині фітингу за допомогою механізму розкриття та закриття бокових упорів 7. Фланець 2 встановлений на трубу 1 з додатковими верхньою 4 та нижньою 5 накладками, а заглушка 3 розміщена окремо. На фіг. 3 зображена пробка 8 фітингу для стоп систем трубопроводів, що містить фіксатор пробки 6, механізм розкриття та закриття бокових упорів 7, пробку фітингу 8, на якій закріплені ущільнюючі кільця 9. 1 UA 100361 U 5 10 15 20 25 30 35 40 45 50 55 60 На фіг. 4 зображено фітинг для стоп систем трубопроводів у перерізі, що містить трубу 1, встановлений на неї фітинг 2, всередині якого розміщена пробка 8 з фіксатором 6, що зафіксована всередині фітингу за допомогою механізму розкриття та закриття бокових упорів 7. Пробка 8 має ущільнюючі кільця 9. Пробка 8 прикріплена знизу до фіксатора пробки 6. Заглушка 3 встановлена зверху на фітинг 2. Фітинг для стоп систем трубопроводів містить фітинг 2 з встановленим штуцером (на кресленні не показано). До фітингу методом зварювання може бути приєднано окремі верхню 4 та нижню 5 накладки. Фітинг 2 кріпиться на трубі 1 зварним швом та має зовнішню кільцеву канавку, для кріплення роз'ємного знімного фланцю, внутрішню кільцеву канаву, для бокових упорів фіксатора пробки 6, та незначне збільшення внутрішнього діаметра ближче до верху. Роз'ємний знімний фланець монтується під час виконання установочних і ремонтних робіт та демонтується після їх виконання. Пробка 8 з невеликим розширенням у верхній частині, принаймні одним гумовим ущільнюючим кільцем 9 і круглим заглибленням у центрі з внутрішньою лівою різьбою прикріплена до нижньої частини фіксатора пробки б, яка утворена площиною з виступаючою у центрі лівою різьбою того ж діаметра, що і внутрішня ліва різьба пробки 8, а верхня частина містить механізм розкриття та закриття бокових упорів 7. Пробка 8 та фіксатор пробки 6 встановлені у фітинг таким чином, що розширення пробки 8, що за діаметром рівне розширенню фітингу 2 у верхній частині, лягає на виступ звуження діаметра фітингу 2, що слідує після його розширення. Механізм розкриття та закриття бокових упорів 7, знаходиться у розкритому положенні таким чином, що бокові упори вставлені у внутрішню кільцеву канавку фітингу 2, повністю фіксуючи пробку 8 всередині фітингу. Заглушка 3 встановлена на фітинг згори, та додатково закріплюється за допомогою зварювання. Використання фітингу для стоп систем трубопроводів відбувається наступним чином. Після підготовчих робіт по отриманню робочого доступу до ділянки труби 1, що потребує ремонту, та підготовки вибраних ділянок, здійснюють приварку фітингу 2, за необхідності, додаткових накладок 4, 5 до труби 1 та накручують кульовий кран на штуцер фітингу 2 (на кресленні не показано) для стравлювання середовища з ремонтованої дільниці трубопроводу. За можливості фітинг 2 та додаткові накладки 4, 5 встановлюють у положенні, найбільш близькому до вертикального. Після цього проводять комплекс робіт по встановленню розбірного знімного фланцю на зовнішню кільцеву канавку фітингу 2, врізанню у трубопровід, встановлення байпасу, для забезпечення безперервності транспортування середовища, герметизації частин трубопроводу, що потребують ремонту або заміни, їх ремонту або заміни та демонтування байпасів. Далі збирають разом пробку 8 та фіксатор пробки 6 за допомогою різьбового з'єднання з лівою різьбою. Для монтування пробки 8 з фіксатором 6 усередину фітингу 2 вони кріпляться до адаптера, що за допомогою спеціального обладнання, яке кріпиться до роз'ємного фланцю фітингу і забезпечує повну герметичність системи, вгвинчується таким чином, щоб розширення пробки 8 лягло на виступ звуження діаметра фітингу 2, а механізм розкриття та закриття бокових упорів 7 знаходиться на рівні з внутрішньою кільцевою канавкою фітингу 2. У момент, коли розширення пробки 8 упирається на виступ звуження фітингу 2, обертовий момент адаптера діє на механізм розкриття та закриття бокових упорів 7, внаслідок чого бокові упори розкриваються та встановлюються у внутрішню кільцеву канавкою фітингу 2, повністю фіксуючи пробку 8 всередині фітингу. Після цього адаптер від'єднується. У разі, якщо необхідно вийняти фіксатор пробки разом із пробкою з фітингу, адаптер з'єднують з фіксатором пробки та викручують його у протилежному напрямку. Таким чином, механізм розкриття та закриття бокових упорів 7, закриває бокові упори, виймаючи їх з внутрішньої кільцевої канавки фітингу 2, що дозволяє повністю вийняти пробку разом з фіксатором. Після завершення операцій по встановленню і закріпленню пробки та демонтування всього ремонтного обладнання, разом із роз'ємним знімним фланцем, згори на фітинг встановлюють заглушку 3, закріплюючи її зварним з'єднанням. Таким чином, за рахунок вдосконалення фітингу для стоп систем трубопроводів, забезпечується надійна герметизація та значно зменшується прикладання зусиль для встановлення пробки всередині фітингу та її фіксації, особливо в діючий трубопровід високого тиску. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Фітинг для стоп систем трубопроводів, що складається з фітинга, пробки та заглушки, який відрізняється тим, що фітинг має зовнішню кільцеву канавку та внутрішню кільцеву канаву та незначне збільшення внутрішнього діаметра ближче до верху, штуцера, що встановлений ззовні на фітингу, пробки з невеликим розширенням у верхній частині та принаймні одним 2 UA 100361 U 5 10 гумовим ущільнюючим кільцем і круглим заглибленням у центрі з внутрішньою лівою різьбою, фіксатора пробки, нижня частина якого утворена площиною з виступаючою у центрі лівою різьбою того ж діаметра, що і внутрішня ліва різьба пробки, а верхня частина містить механізм розкриття та закриття бокових упорів, виконаний з можливістю фіксувати пробку за допомогою розкриття бокових упорів при її обертанні за годинниковою стрілкою та закриття бокових упорів при обертанні проти годинникової стрілки, що рухомо встановлені по периметру на верхній частині фіксатора пробки, і заглушки, що встановлена на верхню частину фітинга, причому, бокові упори фіксатора пробки зафіксовані у внутрішній кільцевій канавці фітингу, а розширення пробки встановлено на виступ звуження внутрішнього діаметра фітингу. 2. Фітинг для стоп систем трубопроводів за п. 1, який відрізняється тим, що фітинг додатково обладнано окремими нижньою та верхньою накладками на трубу, які з'єднані з фітингом та між собою зварним швом. 3. Фітинг для стоп систем трубопроводів за п. 1, який відрізняється тим, що у всередині фітингу від нижньої кромки до місця кріплення штуцера виконано канал. 3 UA 100361 U 4 UA 100361 U 5 UA 100361 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
