Різальний пристрій
Номер патенту: 100362
Опубліковано: 27.07.2015
Автори: Рябокінь Микола Іванович, Горовий Сергій Олександрович
Формула / Реферат

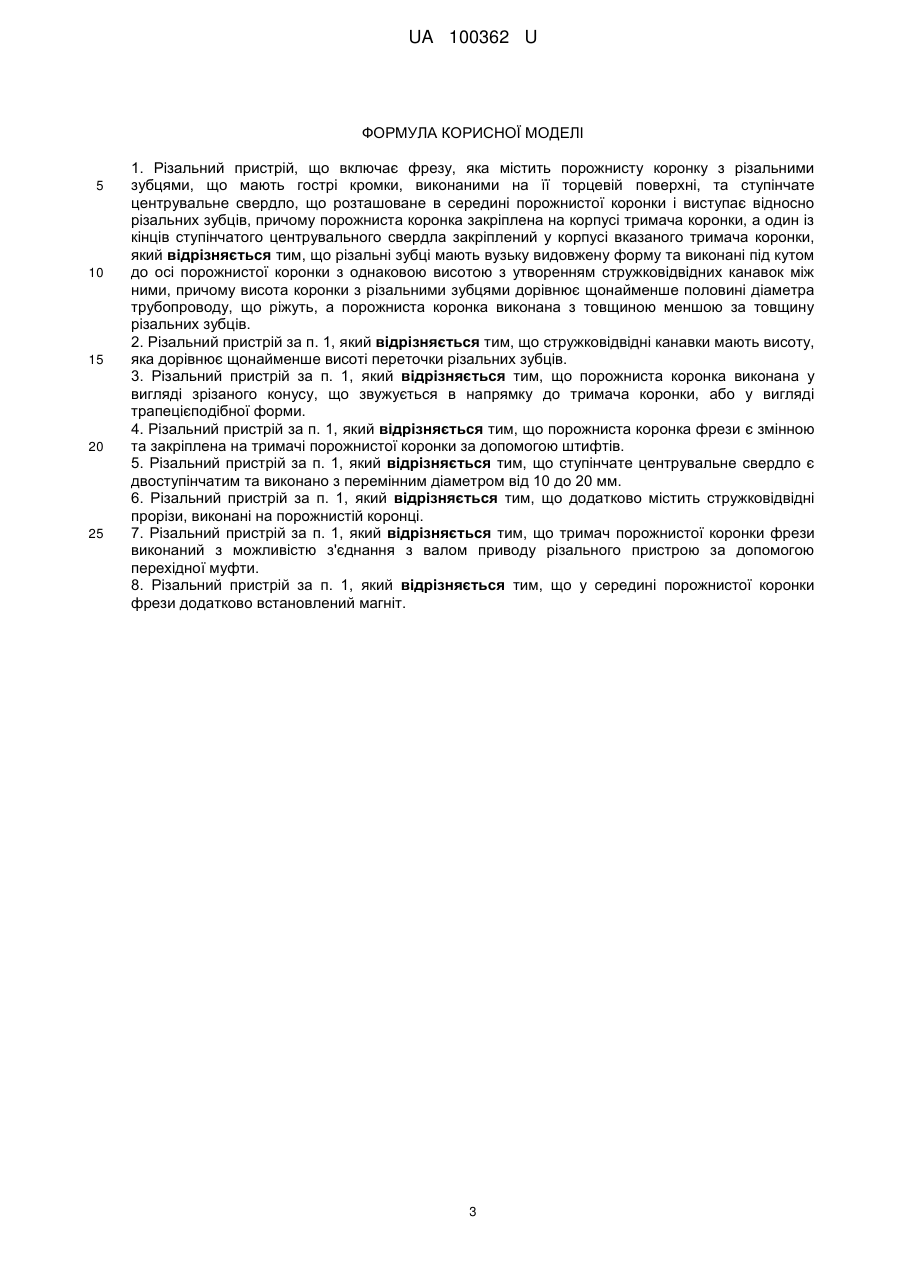

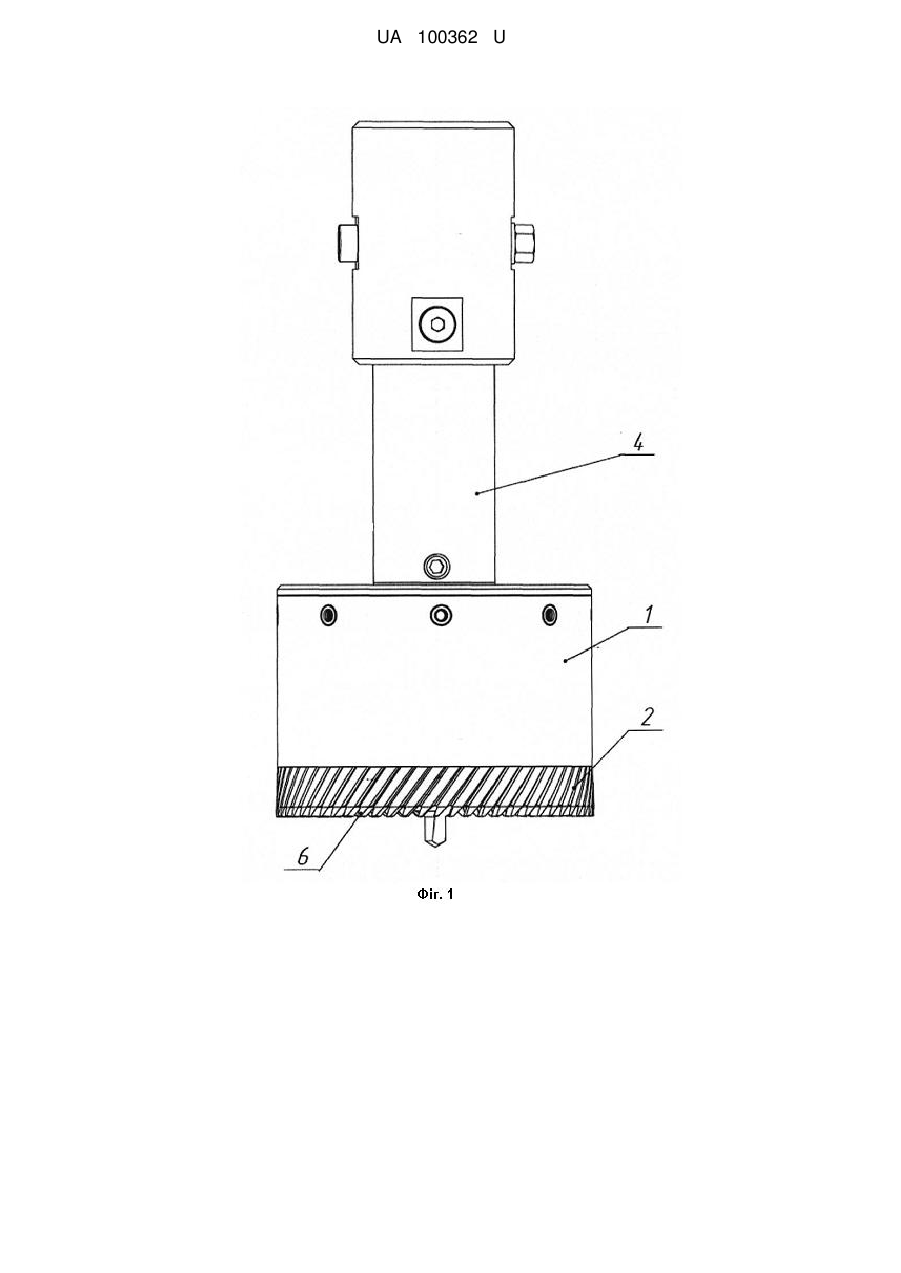

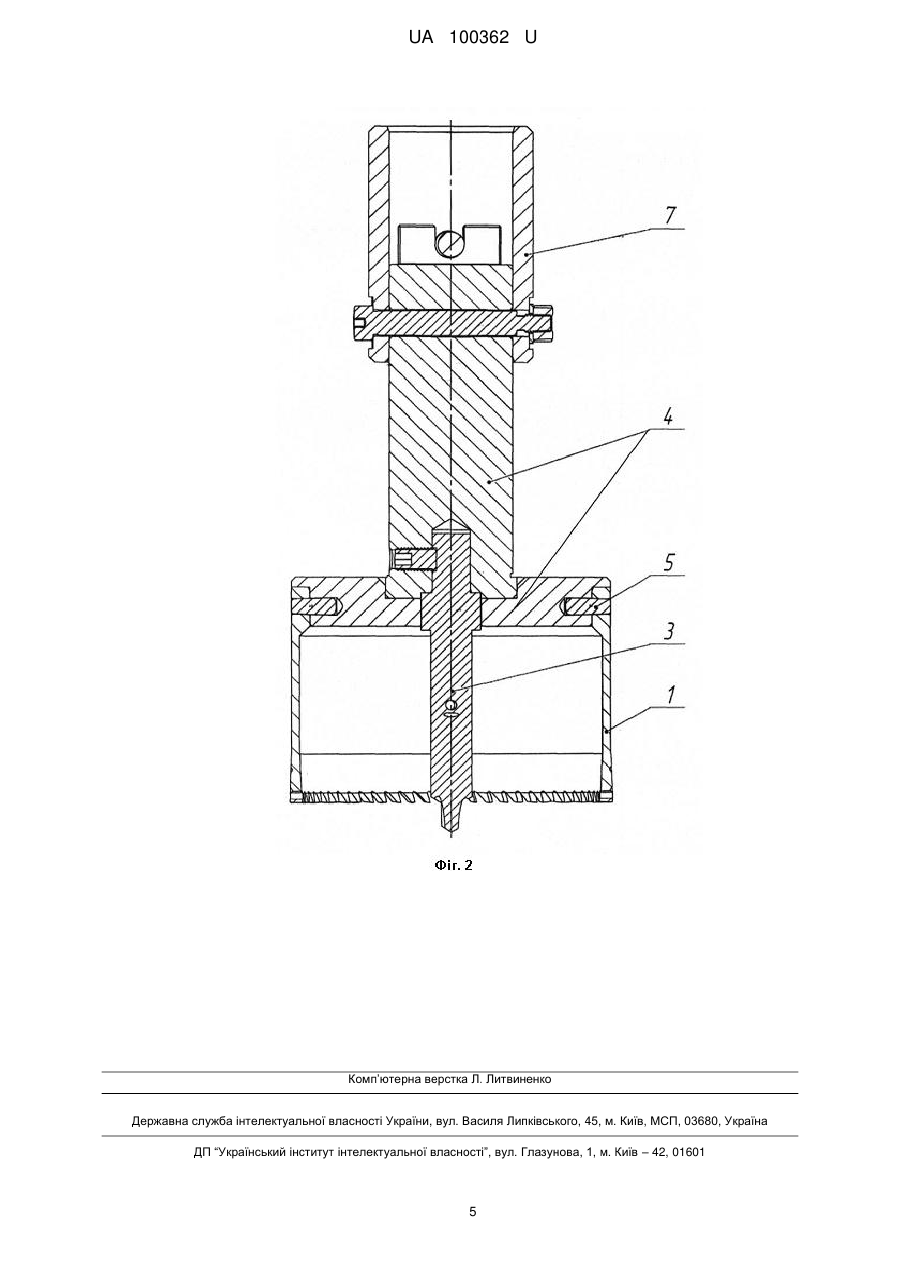

1. Різальний пристрій, що включає фрезу, яка містить порожнисту коронку з різальними зубцями, що мають гострі кромки, виконаними на її торцевій поверхні, та ступінчате центрувальне свердло, що розташоване в середині порожнистої коронки і виступає відносно різальних зубців, причому порожниста коронка закріплена на корпусі тримача коронки, а один із кінців ступінчатого центрувального свердла закріплений у корпусі вказаного тримача коронки, який відрізняється тим, що різальні зубці мають вузьку видовжену форму та виконані під кутом до осі порожнистої коронки з однаковою висотою з утворенням стружковідвідних канавок між ними, причому висота коронки з різальними зубцями дорівнює щонайменше половині діаметра трубопроводу, що ріжуть, а порожниста коронка виконана з товщиною меншою за товщину різальних зубців.
2. Різальний пристрій за п. 1, який відрізняється тим, що стружковідвідні канавки мають висоту, яка дорівнює щонайменше висоті переточки різальних зубців.
3. Різальний пристрій за п. 1, який відрізняється тим, що порожниста коронка виконана у вигляді зрізаного конусу, що звужується в напрямку до тримача коронки, або у вигляді трапецієподібної форми.
4. Різальний пристрій за п. 1, який відрізняється тим, що порожниста коронка фрези є змінною та закріплена на тримачі порожнистої коронки за допомогою штифтів.
5. Різальний пристрій за п. 1, який відрізняється тим, що ступінчате центрувальне свердло є двоступінчатим та виконано з перемінним діаметром від 10 до 20 мм.
6. Різальний пристрій за п. 1, який відрізняється тим, що додатково містить стружковідвідні прорізи, виконані на порожнистій коронці.
7. Різальний пристрій за п. 1, який відрізняється тим, що тримач порожнистої коронки фрези виконаний з можливістю з'єднання з валом приводу різального пристрою за допомогою перехідної муфти.
8. Різальний пристрій за п. 1, який відрізняється тим, що у середині порожнистої коронки фрези додатково встановлений магніт.
Текст

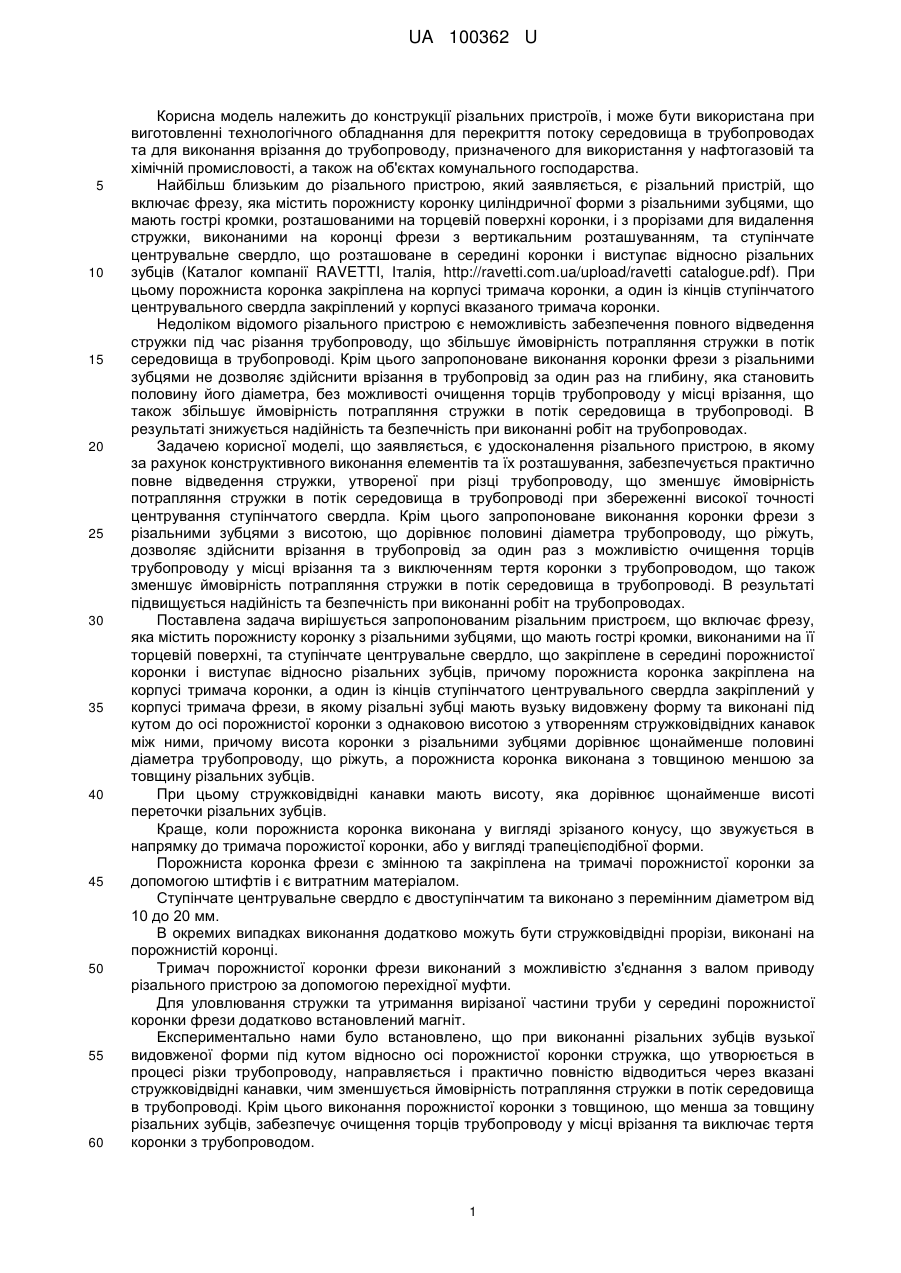

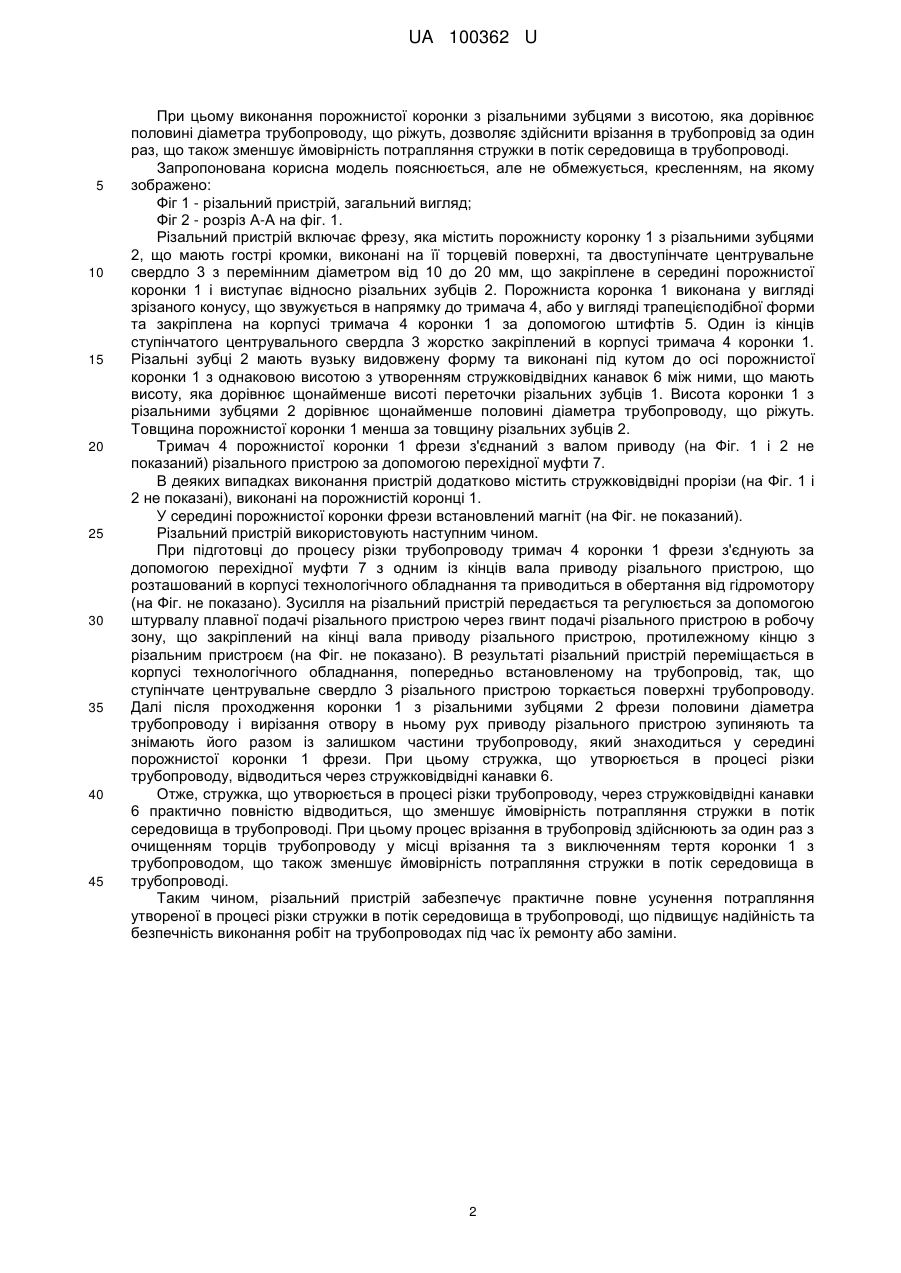

Реферат: UA 100362 U UA 100362 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до конструкції різальних пристроїв, і може бути використана при виготовленні технологічного обладнання для перекриття потоку середовища в трубопроводах та для виконання врізання до трубопроводу, призначеного для використання у нафтогазовій та хімічній промисловості, а також на об'єктах комунального господарства. Найбільш близьким до різального пристрою, який заявляється, є різальний пристрій, що включає фрезу, яка містить порожнисту коронку циліндричної форми з різальними зубцями, що мають гострі кромки, розташованими на торцевій поверхні коронки, і з прорізами для видалення стружки, виконаними на коронці фрези з вертикальним розташуванням, та ступінчате центрувальне свердло, що розташоване в середині коронки і виступає відносно різальних зубців (Каталог компанії RAVETTI, Італія, http://ravetti.com.ua/upload/ravetti catalogue.pdf). При цьому порожниста коронка закріплена на корпусі тримача коронки, а один із кінців ступінчатого центрувального свердла закріплений у корпусі вказаного тримача коронки. Недоліком відомого різального пристрою є неможливість забезпечення повного відведення стружки під час різання трубопроводу, що збільшує ймовірність потрапляння стружки в потік середовища в трубопроводі. Крім цього запропоноване виконання коронки фрези з різальними зубцями не дозволяє здійснити врізання в трубопровід за один раз на глибину, яка становить половину його діаметра, без можливості очищення торців трубопроводу у місці врізання, що також збільшує ймовірність потрапляння стружки в потік середовища в трубопроводі. В результаті знижується надійність та безпечність при виконанні робіт на трубопроводах. Задачею корисної моделі, що заявляється, є удосконалення різального пристрою, в якому за рахунок конструктивного виконання елементів та їх розташування, забезпечується практично повне відведення стружки, утвореної при різці трубопроводу, що зменшує ймовірність потрапляння стружки в потік середовища в трубопроводі при збереженні високої точності центрування ступінчатого свердла. Крім цього запропоноване виконання коронки фрези з різальними зубцями з висотою, що дорівнює половині діаметра трубопроводу, що ріжуть, дозволяє здійснити врізання в трубопровід за один раз з можливістю очищення торців трубопроводу у місці врізання та з виключенням тертя коронки з трубопроводом, що також зменшує ймовірність потрапляння стружки в потік середовища в трубопроводі. В результаті підвищується надійність та безпечність при виконанні робіт на трубопроводах. Поставлена задача вирішується запропонованим різальним пристроєм, що включає фрезу, яка містить порожнисту коронку з різальними зубцями, що мають гострі кромки, виконаними на її торцевій поверхні, та ступінчате центрувальне свердло, що закріплене в середині порожнистої коронки і виступає відносно різальних зубців, причому порожниста коронка закріплена на корпусі тримача коронки, а один із кінців ступінчатого центрувального свердла закріплений у корпусі тримача фрези, в якому різальні зубці мають вузьку видовжену форму та виконані під кутом до осі порожнистої коронки з однаковою висотою з утворенням стружковідвідних канавок між ними, причому висота коронки з різальними зубцями дорівнює щонайменше половині діаметра трубопроводу, що ріжуть, а порожниста коронка виконана з товщиною меншою за товщину різальних зубців. При цьому стружковідвідні канавки мають висоту, яка дорівнює щонайменше висоті переточки різальних зубців. Краще, коли порожниста коронка виконана у вигляді зрізаного конусу, що звужується в напрямку до тримача порожистої коронки, або у вигляді трапецієподібної форми. Порожниста коронка фрези є змінною та закріплена на тримачі порожнистої коронки за допомогою штифтів і є витратним матеріалом. Ступінчате центрувальне свердло є двоступінчатим та виконано з перемінним діаметром від 10 до 20 мм. В окремих випадках виконання додатково можуть бути стружковідвідні прорізи, виконані на порожнистій коронці. Тримач порожнистої коронки фрези виконаний з можливістю з'єднання з валом приводу різального пристрою за допомогою перехідної муфти. Для уловлювання стружки та утримання вирізаної частини труби у середині порожнистої коронки фрези додатково встановлений магніт. Експериментально нами було встановлено, що при виконанні різальних зубців вузької видовженої форми під кутом відносно осі порожнистої коронки стружка, що утворюється в процесі різки трубопроводу, направляється і практично повністю відводиться через вказані стружковідвідні канавки, чим зменшується ймовірність потрапляння стружки в потік середовища в трубопроводі. Крім цього виконання порожнистої коронки з товщиною, що менша за товщину різальних зубців, забезпечує очищення торців трубопроводу у місці врізання та виключає тертя коронки з трубопроводом. 1 UA 100362 U 5 10 15 20 25 30 35 40 45 При цьому виконання порожнистої коронки з різальними зубцями з висотою, яка дорівнює половині діаметра трубопроводу, що ріжуть, дозволяє здійснити врізання в трубопровід за один раз, що також зменшує ймовірність потрапляння стружки в потік середовища в трубопроводі. Запропонована корисна модель пояснюється, але не обмежується, кресленням, на якому зображено: Фіг 1 - різальний пристрій, загальний вигляд; Фіг 2 - розріз А-А на фіг. 1. Різальний пристрій включає фрезу, яка містить порожнисту коронку 1 з різальними зубцями 2, що мають гострі кромки, виконані на її торцевій поверхні, та двоступінчате центрувальне свердло 3 з перемінним діаметром від 10 до 20 мм, що закріплене в середині порожнистої коронки 1 і виступає відносно різальних зубців 2. Порожниста коронка 1 виконана у вигляді зрізаного конусу, що звужується в напрямку до тримача 4, або у вигляді трапецієподібної форми та закріплена на корпусі тримача 4 коронки 1 за допомогою штифтів 5. Один із кінців ступінчатого центрувального свердла 3 жорстко закріплений в корпусі тримача 4 коронки 1. Різальні зубці 2 мають вузьку видовжену форму та виконані під кутом до осі порожнистої коронки 1 з однаковою висотою з утворенням стружковідвідних канавок 6 між ними, що мають висоту, яка дорівнює щонайменше висоті переточки різальних зубців 1. Висота коронки 1 з різальними зубцями 2 дорівнює щонайменше половині діаметра трубопроводу, що ріжуть. Товщина порожнистої коронки 1 менша за товщину різальних зубців 2. Тримач 4 порожнистої коронки 1 фрези з'єднаний з валом приводу (на Фіг. 1 і 2 не показаний) різального пристрою за допомогою перехідної муфти 7. В деяких випадках виконання пристрій додатково містить стружковідвідні прорізи (на Фіг. 1 і 2 не показані), виконані на порожнистій коронці 1. У середині порожнистої коронки фрези встановлений магніт (на Фіг. не показаний). Різальний пристрій використовують наступним чином. При підготовці до процесу різки трубопроводу тримач 4 коронки 1 фрези з'єднують за допомогою перехідної муфти 7 з одним із кінців вала приводу різального пристрою, що розташований в корпусі технологічного обладнання та приводиться в обертання від гідромотору (на Фіг. не показано). Зусилля на різальний пристрій передається та регулюється за допомогою штурвалу плавної подачі різального пристрою через гвинт подачі різального пристрою в робочу зону, що закріплений на кінці вала приводу різального пристрою, протилежному кінцю з різальним пристроєм (на Фіг. не показано). В результаті різальний пристрій переміщається в корпусі технологічного обладнання, попередньо встановленому на трубопровід, так, що ступінчате центрувальне свердло 3 різального пристрою торкається поверхні трубопроводу. Далі після проходження коронки 1 з різальними зубцями 2 фрези половини діаметра трубопроводу і вирізання отвору в ньому рух приводу різального пристрою зупиняють та знімають його разом із залишком частини трубопроводу, який знаходиться у середині порожнистої коронки 1 фрези. При цьому стружка, що утворюється в процесі різки трубопроводу, відводиться через стружковідвідні канавки 6. Отже, стружка, що утворюється в процесі різки трубопроводу, через стружковідвідні канавки 6 практично повністю відводиться, що зменшує ймовірність потрапляння стружки в потік середовища в трубопроводі. При цьому процес врізання в трубопровід здійснюють за один раз з очищенням торців трубопроводу у місці врізання та з виключенням тертя коронки 1 з трубопроводом, що також зменшує ймовірність потрапляння стружки в потік середовища в трубопроводі. Таким чином, різальний пристрій забезпечує практичне повне усунення потрапляння утвореної в процесі різки стружки в потік середовища в трубопроводі, що підвищує надійність та безпечність виконання робіт на трубопроводах під час їх ремонту або заміни. 2 UA 100362 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 20 25 1. Різальний пристрій, що включає фрезу, яка містить порожнисту коронку з різальними зубцями, що мають гострі кромки, виконаними на її торцевій поверхні, та ступінчате центрувальне свердло, що розташоване в середині порожнистої коронки і виступає відносно різальних зубців, причому порожниста коронка закріплена на корпусі тримача коронки, а один із кінців ступінчатого центрувального свердла закріплений у корпусі вказаного тримача коронки, який відрізняється тим, що різальні зубці мають вузьку видовжену форму та виконані під кутом до осі порожнистої коронки з однаковою висотою з утворенням стружковідвідних канавок між ними, причому висота коронки з різальними зубцями дорівнює щонайменше половині діаметра трубопроводу, що ріжуть, а порожниста коронка виконана з товщиною меншою за товщину різальних зубців. 2. Різальний пристрій за п. 1, який відрізняється тим, що стружковідвідні канавки мають висоту, яка дорівнює щонайменше висоті переточки різальних зубців. 3. Різальний пристрій за п. 1, який відрізняється тим, що порожниста коронка виконана у вигляді зрізаного конусу, що звужується в напрямку до тримача коронки, або у вигляді трапецієподібної форми. 4. Різальний пристрій за п. 1, який відрізняється тим, що порожниста коронка фрези є змінною та закріплена на тримачі порожнистої коронки за допомогою штифтів. 5. Різальний пристрій за п. 1, який відрізняється тим, що ступінчате центрувальне свердло є двоступінчатим та виконано з перемінним діаметром від 10 до 20 мм. 6. Різальний пристрій за п. 1, який відрізняється тим, що додатково містить стружковідвідні прорізи, виконані на порожнистій коронці. 7. Різальний пристрій за п. 1, який відрізняється тим, що тримач порожнистої коронки фрези виконаний з можливістю з'єднання з валом приводу різального пристрою за допомогою перехідної муфти. 8. Різальний пристрій за п. 1, який відрізняється тим, що у середині порожнистої коронки фрези додатково встановлений магніт. 3 UA 100362 U 4 UA 100362 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
ДивитисяДодаткова інформація
Автори англійськоюHorovyi Serhii Oleksandrovych
Автори російськоюГоровий Сергей Александрович
МПК / Мітки
МПК: B23D 21/00
