Формувач одиночної двоімпульсної кодової серії з програмованими часовими параметрами

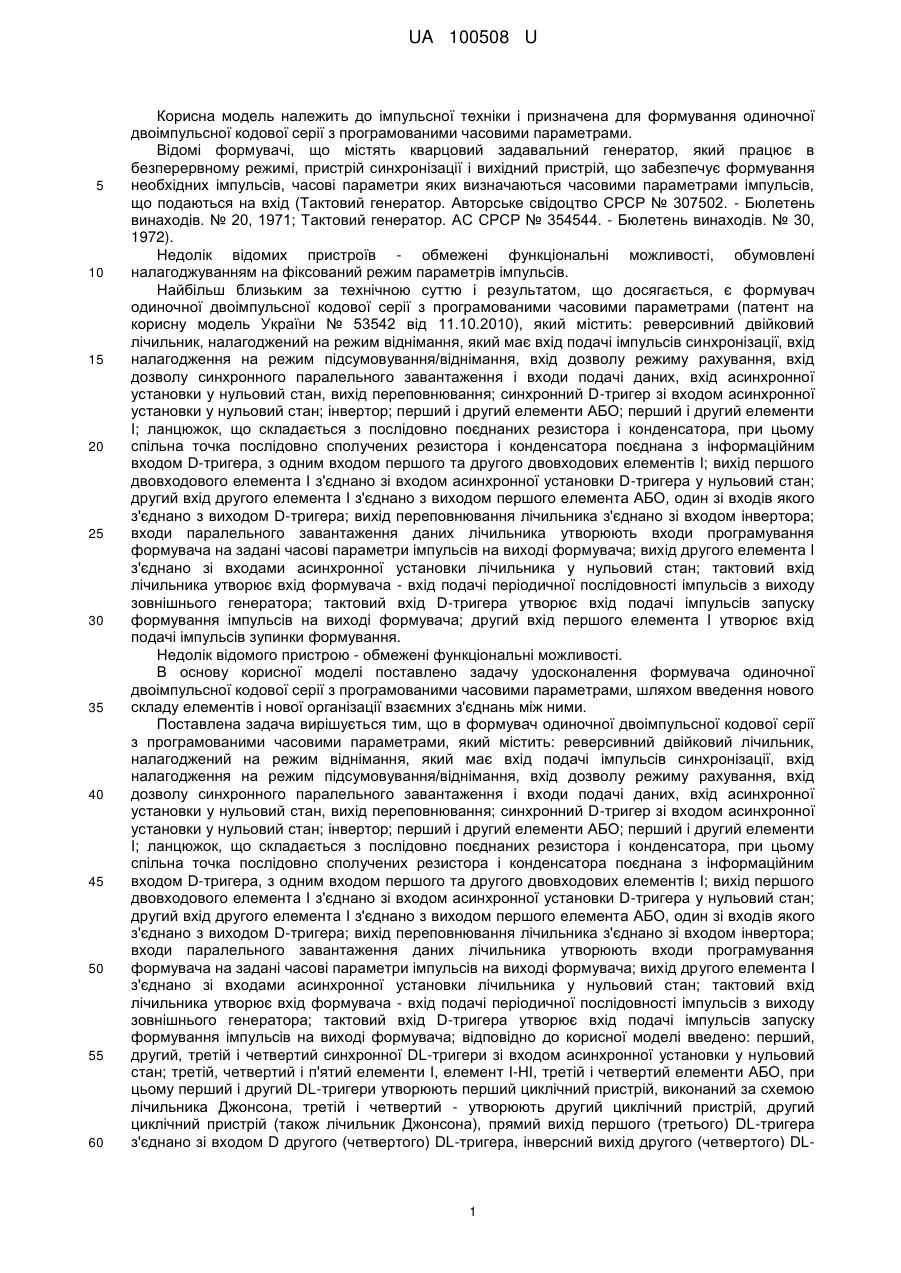

Реферат: Формувач одиночної двоімпульсної кодової серії з програмованими часовими параметрами містить: реверсивний двійковий лічильник, налагоджений на режим віднімання, який має вхід подачі імпульсів синхронізації, вхід налагодження на режим підсумовування/віднімання, вхід дозволу режиму рахування, вхід дозволу синхронного паралельного завантаження і входи подачі даних, вхід асинхронної установки у нульовий стан, вихід переповнювання; синхронний D-тригер зі входом асинхронної установки у нульовий стан; інвертор; перший і другий елементи АБО; перший і другий елементи І; ланцюжок, що складається з послідовно поєднаних резистора і конденсатора. Введено: перший, другий, третій і четвертий синхронні DL-тригери зі входом асинхронної установки у нульовий стан; третій, четвертий і п'ятий елементи І, елемент І-НІ, третій і четвертий елементи АБО. UA 100508 U (54) ФОРМУВАЧ ОДИНОЧНОЇ ДВОІМПУЛЬСНОЇ КОДОВОЇ СЕРІЇ З ПРОГРАМОВАНИМИ ЧАСОВИМИ ПАРАМЕТРАМИ UA 100508 U UA 100508 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до імпульсної техніки і призначена для формування одиночної двоімпульсної кодової серії з програмованими часовими параметрами. Відомі формувачі, що містять кварцовий задавальний генератор, який працює в безперервному режимі, пристрій синхронізації і вихідний пристрій, що забезпечує формування необхідних імпульсів, часові параметри яких визначаються часовими параметрами імпульсів, що подаються на вхід (Тактовий генератор. Авторське свідоцтво СРСР № 307502. - Бюлетень винаходів. № 20, 1971; Тактовий генератор. АС СРСР № 354544. - Бюлетень винаходів. № 30, 1972). Недолік відомих пристроїв - обмежені функціональні можливості, обумовлені налагоджуванням на фіксований режим параметрів імпульсів. Найбільш близьким за технічною суттю і результатом, що досягається, є формувач одиночної двоімпульсної кодової серії з програмованими часовими параметрами (патент на корисну модель України № 53542 від 11.10.2010), який містить: реверсивний двійковий лічильник, налагоджений на режим віднімання, який має вхід подачі імпульсів синхронізації, вхід налагодження на режим підсумовування/віднімання, вхід дозволу режиму рахування, вхід дозволу синхронного паралельного завантаження і входи подачі даних, вхід асинхронної установки у нульовий стан, вихід переповнювання; синхронний D-тригер зі входом асинхронної установки у нульовий стан; інвертор; перший і другий елементи АБО; перший і другий елементи І; ланцюжок, що складається з послідовно поєднаних резистора і конденсатора, при цьому спільна точка послідовно сполучених резистора і конденсатора поєднана з інформаційним входом D-тригера, з одним входом першого та другого двовходових елементів І; вихід першого двовходового елемента І з'єднано зі входом асинхронної установки D-тригера у нульовий стан; другий вхід другого елемента І з'єднано з виходом першого елемента АБО, один зі входів якого з'єднано з виходом D-тригера; вихід переповнювання лічильника з'єднано зі входом інвертора; входи паралельного завантаження даних лічильника утворюють входи програмування формувача на задані часові параметри імпульсів на виході формувача; вихід другого елемента І з'єднано зі входами асинхронної установки лічильника у нульовий стан; тактовий вхід лічильника утворює вхід формувача - вхід подачі періодичної послідовності імпульсів з виходу зовнішнього генератора; тактовий вхід D-тригера утворює вхід подачі імпульсів запуску формування імпульсів на виході формувача; другий вхід першого елемента І утворює вхід подачі імпульсів зупинки формування. Недолік відомого пристрою - обмежені функціональні можливості. В основу корисної моделі поставлено задачу удосконалення формувача одиночної двоімпульсної кодової серії з програмованими часовими параметрами, шляхом введення нового складу елементів і нової організації взаємних з'єднань між ними. Поставлена задача вирішується тим, що в формувач одиночної двоімпульсної кодової серії з програмованими часовими параметрами, який містить: реверсивний двійковий лічильник, налагоджений на режим віднімання, який має вхід подачі імпульсів синхронізації, вхід налагодження на режим підсумовування/віднімання, вхід дозволу режиму рахування, вхід дозволу синхронного паралельного завантаження і входи подачі даних, вхід асинхронної установки у нульовий стан, вихід переповнювання; синхронний D-тригер зі входом асинхронної установки у нульовий стан; інвертор; перший і другий елементи АБО; перший і другий елементи І; ланцюжок, що складається з послідовно поєднаних резистора і конденсатора, при цьому спільна точка послідовно сполучених резистора і конденсатора поєднана з інформаційним входом D-тригера, з одним входом першого та другого двовходових елементів І; вихід першого двовходового елемента І з'єднано зі входом асинхронної установки D-тригера у нульовий стан; другий вхід другого елемента І з'єднано з виходом першого елемента АБО, один зі входів якого з'єднано з виходом D-тригера; вихід переповнювання лічильника з'єднано зі входом інвертора; входи паралельного завантаження даних лічильника утворюють входи програмування формувача на задані часові параметри імпульсів на виході формувача; вихід другого елемента І з'єднано зі входами асинхронної установки лічильника у нульовий стан; тактовий вхід лічильника утворює вхід формувача - вхід подачі періодичної послідовності імпульсів з виходу зовнішнього генератора; тактовий вхід D-тригера утворює вхід подачі імпульсів запуску формування імпульсів на виході формувача; відповідно до корисної моделі введено: перший, другий, третій і четвертий синхронної DL-тригери зі входом асинхронної установки у нульовий стан; третій, четвертий і п'ятий елементи І, елемент І-НІ, третій і четвертий елементи АБО, при цьому перший і другий DL-тригери утворюють перший циклічний пристрій, виконаний за схемою лічильника Джонсона, третій і четвертий - утворюють другий циклічний пристрій, другий циклічний пристрій (також лічильник Джонсона), прямий вихід першого (третього) DL-тригера з'єднано зі входом D другого (четвертого) DL-тригера, інверсний вихід другого (четвертого) DL 1 UA 100508 U 5 10 15 20 25 30 35 40 45 50 55 60 тригера з'єднано зі входом D першого (третього) DL-тригера; прямі виходи першого і другого DLтригерів з'єднано зі входами третього елемента АБО, вихід якого з'єднано зі входом дозволу режиму завантаження лічильника, другим входом першого елемента АБО, першими входами третього і четвертого елементів І; прямі виходи третього і четвертого DL-тригерів з'єднано зі входами четвертого елемента АБО, вихід якого з'єднано зі входом другого елемента АБО і входом другого інвертора; вихід другого інвертора з'єднано з другим входом першого і третього елементів І; вихід переповнювання лічильника з'єднано з інверсними входами L першого і другого DL-тригерів і першим входом елемента І-НІ, другий вхід якого з'єднано з другим входом третього елемента I і виходом другого інвертора; вихід елемента І-НІ з'єднано зі входом дозволу режиму лічби лічильника; вихід четвертого елемента І з'єднано зі входом другого елемента АБО, вихід якого утворює вихід формувача; тактової входи DL-тригерів з'єднано зі входом формувача; входи асинхронної установки у нульовий стан DL-тригерів з'єднано з виходом другого елемента І. Заявлений формувач має новий склад елементів і нову організацію взаємозв'язків між ними, тобто містить нову сукупність ознак, які забезпечують нові технічні властивості. Технічний результат, як наслідок цих властивостей, розширення області використання і функціональних можливостей формувача. На фіг. 1 приведена схема формувача. Формувач містить: реверсивний двійковий лічильник 1, налагоджений на режим віднімання U=0, який має вхід подачі тактових імпульсів С, вхід дозволу синхронного паралельного завантаження L і входи подачі даних D0-D3, вхід Р0 дозволу/заборони режиму лічби, вхід R асинхронної установки у нульовий стан, вихід переповнювання Р 4; перший 2, другий 3, третій 15 і четвертий 16 синхронні DL-тригери; перший 15 і синхронний D-тригер 7 зі входами R асинхронної установки у нульовий стан; інвертор 4; перший 10, другий 14, третій 17, четвертий 18 елементи АБО; перший 8, другий 9, третій 12, четвертий 13 елементи І; елемент І-НІ 11; ланцюжок з послідовно сполучених резистора 5 і конденсатора (6), підключеного до джерела живлення +Е. Загальна точка послідовно сполучених резистора 5 і конденсатора 6 з'єднана з інформаційним входом тригера 7, з одним входом елементів 8, 9. Вихід елемента 8 з'єднано зі входом асинхронної установки D-тригера 7 у нульовий стан. Другий вхід елемента 9 з'єднано з виходом елемента 10. Вихід елемента 9 з'єднано зі входами R асинхронної установки у нульовий стан тригерів 2, 3, 15, 16 і лічильника. Прямий вихід тригера 2 з'єднано зі входом D тригера 3 і входом елемента АБО 17. Інверсний вихід тригера 3 з'єднано зі входом D тригера 2. Прямий вихід тригера 3 з'єднано з другим входом елемента АБО 17, вихід якого з'єднано зі входом дозволу режиму завантаження лічильника, другим входом елемента АБО 10, першими входами елементів І 12, 13. Вихід переповнювання лічильника з'єднано з інверсними входами L тригерів 2, 3 і першим входом елемента І-НІ 11, другий вхід якого з'єднано з другим входом елемента І 13, виходом інвертора 18. Прямий вихід тригера 15 з'єднано зі входом D тригера 16 і входом елемента АБО 19, вихід якого з'єднано зі входом елемента АБО 14 і входом інвертора 18. Інверсний вихід тригера 16 з'єднано зі входом D тригера 15 і другим входом елемента АБО 19, вихід якого утворює вихід формувача. Вихід інвертора 18 з'єднано з другими входами елементів І 8, 13. Вихід елемента І 12 з'єднано з інверсними входами L тригерів 15, 16. Вихід елемента І-HI 11 з'єднано зі входом дозволу режиму лічби лічильника. Входи паралельного завантаження D0-D3 лічильника утворюють входи d0-d3 налагодження формувача на задану тривалість паузи проміж імпульсами в серії. Тактові входи тригерів 2, 3, 15, 16 і лічильника сполучені між собою, створюючи вхід С формувача - вхід подачі періодичної послідовності імпульсів з виходу зовнішнього генератора. Входи асинхронної установки у нульовий стан тригерів 2, 3, 15, 16 і лічильника з'єднано з виходом елемента І 9. Тактовий вхід С тригера 7 утворює вхід подачі імпульсів запуску (Start) формування вихідних імпульсів. Перший і другий, а також третій і четвертий DL-тригери утворюють циклічні пристрої з послідовністю переходів 00-01-11-10-00 (0-1-3-2-0). Працює формувач в наступній послідовності. Наявність ланцюжка, що складається із поєднаних послідовно резистора 5 і конденсатора 6, підключеного до шини живлячої напруги +Е, при включенні джерела живлення протягом деякого проміжку часу формує рівень логічного нуля на вході R асинхронної установки у нульовий стан тригера 7 і входах елементів 8 та 9, забезпечуючи формування рівня логічного нуля на входах R асинхронної установки у нульовий стан тригерів і лічильника. Після закінчення перехідного процесу, пов'язаного з включенням джерела живлення, тригери і лічильник переходять у нульовий стан, формуючи рівень логічного нуля відповідно на виходах Q тригерів і на виході переповнювання Р4 лічильника, що веде до формування рівня 0 2 UA 100508 U 5 10 15 20 25 30 35 40 45 50 на виході елемента 4, з'єднаного зі входом елемента І 9, що забезпечує підтвердження (блокування) рівня 0 на його виході і по закінченні перехідного процесу, пов'язаного із зарядом конденсатора 6, що забезпечує рівень 0 на входах асинхронної установки у нульовий стан тригерів і лічильників. Оскільки режим асинхронної установки у нульовий стан має пріоритет по відношенню до всіх останніх режимів, то до тих пір, поки на вході елемента 9 (а отже і на його виході) зберігатиметься рівень логічного нуля, нульовий стан тригерів і лічильника залишатиметься незмінним. Під час вступу імпульсу запуску Start на тактовий вхід С тригера 7 по його фронту тригер переходить в одиничний стан Q=1, формуючи рівень логічної одиниці на вході і виході елемента 4, а отже, на вході і виході елемента 9, що забезпечує рівень логічної одиниці на входах R тригерів і лічильників, знімаючи блокування нульового стану. Нульове значення сигналу з виходу елемента 17, яке надходить на вхід L лічильника, готує його до переходу у стан d3d2d1d0. Нульове значення сигналу з виходу елемента 12, яке надходить на входи L DL - тригерів 15, 16 готує тригер 15 до переходу в одиничній стан. Нульове значення сигналу з виходу переповнення, яке надходить на входи L DL-тригерів 1, 2, готує тригер 1 до переходу в одиничній стан. І тоді під час вступу першого (після закінчення перехідного процесу, пов'язаного із зняттям блокування) тактового імпульсу С відбувається перехід DL-тригерів 7 у нульовий стан, DL-тригерів 2, 15 в одиничний стан і паралельне завантаження лічильника значеннями сигналів, що подаються на відповідні входи D 0-D3, тобто лічильник переходить у стан d3d2d1d0, перший і другий циклічні пристрої у стан 01, що веде до формування одиничного значення на виході переповнення і на прямих виходах DL-тригерів 2, 15. У результаті лічильник і DL-тригери 2, 3, 15 переходять у режим зберігання. Під час вступу наступного тактового імпульсу стан лічильника і DL-тригерів 2, 3, 15 залишиться незмінним, а - тригер 16 переходить в одиничний стан. Під час вступу наступного тактового імпульсу стан лічильника і тригерів 2, 3, 16 залишиться незмінним, а тригер 15 переходить у нульовий стан. Під час вступу наступного тактового імпульсу стан лічильника і DLтригерів 2, 3, 15 залишиться незмінним, а тригер 16 переходить у нульовий стан, що веде до переходу лічильника у режим лічби (віднімання), a DL-тригерів у режим зберігання. Під час вступу наступного і подальших тактових імпульсів зміст лічильника буде зменшуватися, а стан DL-тригерів залишатися незмінним до тих пір, поки зміст лічильника не стане рівним 0, що забезпечує рівень логічного 0 на його виході переповнення, у результаті чого лічильник переходить у режим зберігання, а перший циклічний пристрій (тригери 2, 3) у режим переходу і тоді під час вступу чергового тактового імпульсу відбувається перехід DL-тригера 3 в одиничний стан, одиничний стан DL-тригера 2 залишиться незмінним. Під час вступу наступного тактового імпульсу відбувається перехід DL-тригера 2 у нульовий стан, одиничний стан DL-тригера 3 залишиться незмінним. Під час вступу наступного тактового імпульсу відбувається перехід DLтригера 3 у нульовий стан. Нульовий стан лічильника, тригерів 2, 15, 16 залишиться незмінним, тобто формувач повертається в вихідний стан. Зі вступом наступного імпульсу запуску усі процеси повторюються. Таким чином, після закінчення перехідного процесу, пов'язаного із зняттям блокування, під час вступу на вхід С формувача періодичної послідовності імпульсів з періодом Т на виході елемента 14 генерується одиночна двоімпульсна кодова серія, що містить два імпульси, тривалість яких дорівнює 3Т. Тривалість паузи між імпульсами в серії дорівнює DT. На фіг. 2 приведений граф переходів формувача, що складається з трьох кілець (верхнє кільце - граф переходів першого циклічного пристрою, виконаного на тригерах 2, 3) друге кільце - граф переходів лічильника, нижнє кільце - граф переходів другого циклічного пристрою, виконаного на тригерах 15, 16) із загальною вершиною, відповідною нульовому стану тригерів і лічильника, а на фіг. 3 - епюри, що ілюструють роботу для варіанту налагодження D=4, що забезпечує тривалість паузи між імпульсами в серії, рівною 4Т. Тривалість першого і другого імпульсів в серії дорівнює 3Т. На відміну від відомого пристрою формування одиночної двоімпульсної кодової серії з програмованою тривалістю паузи між імпульсами в серії розширює функціональної можливості формувача. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Формувач одиночної двоімпульсної кодової серії з програмованими часовими параметрами, який містить: реверсивний двійковий лічильник, налагоджений на режим віднімання, який має вхід подачі імпульсів синхронізації, вхід налагодження на режим підсумовування/віднімання, вхід дозволу режиму рахування, вхід дозволу синхронного паралельного завантаження і входи 3 UA 100508 U 5 10 15 20 25 30 подачі даних, вхід асинхронної установки у нульовий стан, вихід переповнювання; синхронний D-тригер зі входом асинхронної установки у нульовий стан; інвертор; перший і другий елементи АБО; перший і другий елементи І; ланцюжок, що складається з послідовно поєднаних резистора і конденсатора, при цьому спільна точка послідовно сполучених резистора і конденсатора поєднана з інформаційним входом D-тригера, з одним входом першого та другого двовходових елементів І; вихід першого двовходового елемента І з'єднано зі входом асинхронної установки D-тригера у нульовий стан; другий вхід другого елемента І з'єднано з виходом першого елемента АБО, один зі входів якого з'єднано з виходом D-тригера; вихід переповнювання лічильника з'єднано зі входом інвертора; входи паралельного завантаження даних лічильника утворюють входи програмування формувача на задані часові параметри імпульсів на виході формувача; вихід другого елемента І з'єднано зі входами асинхронної установки лічильника у нульовий стан; тактовий вхід лічильника утворює вхід формувача - вхід подачі періодичної послідовності імпульсів з виходу зовнішнього генератора; тактовий вхід D-тригера утворює вхід подачі імпульсів запуску формування імпульсів на виході формувача, який відрізняється тим, що введено: перший, другий, третій і четвертий синхронні DL-тригери зі входом асинхронної установки у нульовий стан; третій, четвертий і п'ятий елементи І, елемент І-НІ, третій і четвертий елементи АБО, при цьому перший і другий DL-тригери утворюють перший циклічний пристрій, виконаний за схемою лічильника Джонсона, третій і четвертий - утворюють другий циклічний пристрій (також лічильник Джонсона), прямий вихід першого (третього) DL-тригера з'єднано зі входом D другого (четвертого) DL-тригера, інверсний вихід другого (четвертого) DLтригера з'єднано зі входом D першого (третього) DL-тригера; прямі виходи першого і другого DLтригерів з'єднано зі входами третього елемента АБО, вихід якого з'єднано зі входом дозволу режиму завантаження лічильника, другим входом першого елемента АБО, першими входами третього і четвертого елементів І; прямі виходи третього і четвертого DL-тригерів з'єднано зі входами четвертого елемента АБО, вихід якого з'єднано зі входом другого елемента АБО і входом другого інвертора; вихід другого інвертора з'єднано з другим входом першого і третього елементів І; вихід переповнювання лічильника з'єднано з інверсними входами L першого і другого DL-тригерів і першим входом елемента І-НІ, другий вхід якого з'єднано з другим входом третього елемента I і виходом другого інвертора; вихід елемента І-НІ з'єднано зі входом дозволу режиму лічби лічильника; вихід четвертого елемента І з'єднано зі входом другого елемента АБО, вихід якого утворює вихід формувача; тактові входи DL-тригерів з'єднано зі входом формувача; входи асинхронної установки у нульовий стан DL-тригерів з'єднано з виходом другого елемента І. 4 UA 100508 U 5 UA 100508 U Комп’ютерна верстка М. Шамоніна Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
