Закупорювальний пристрій для контейнера

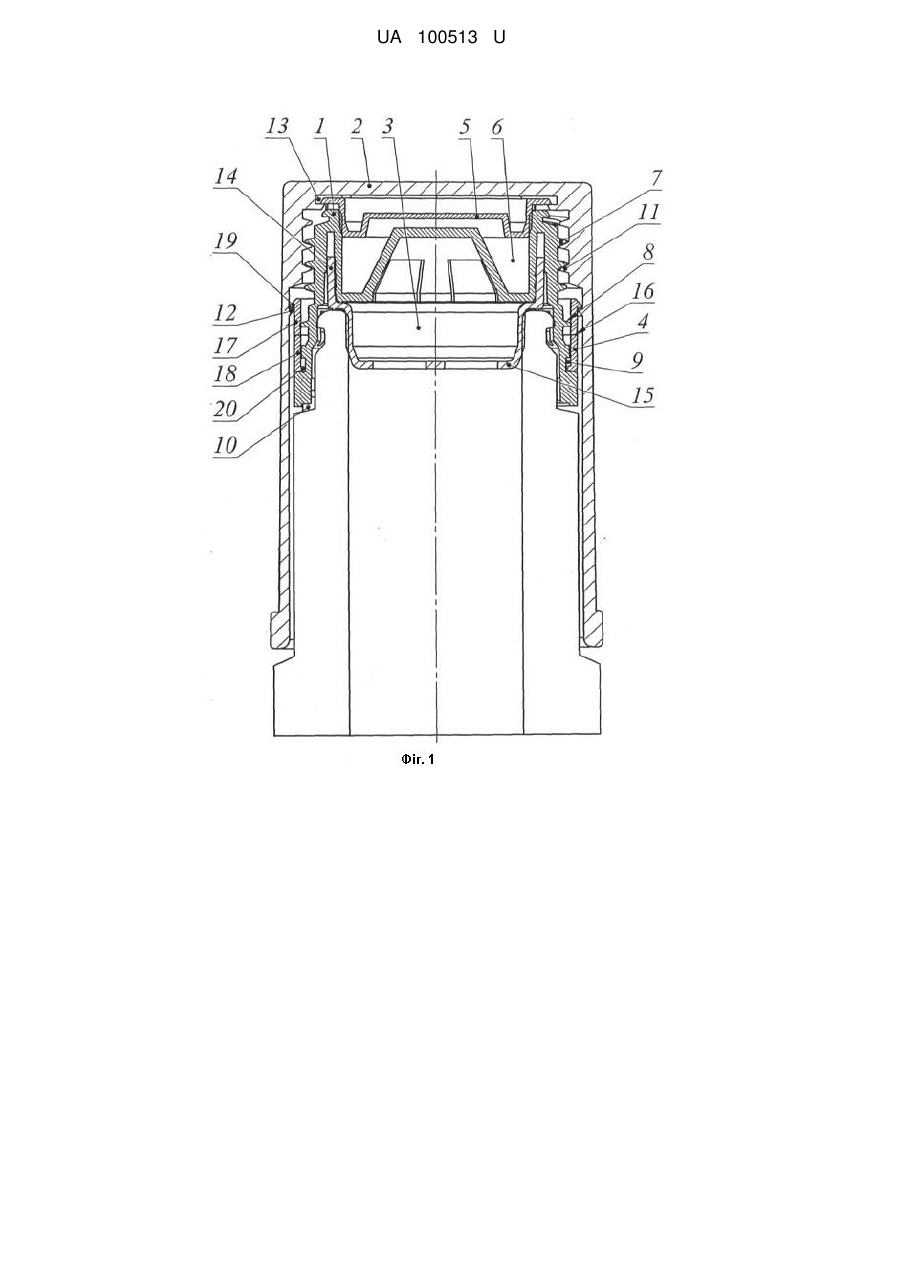

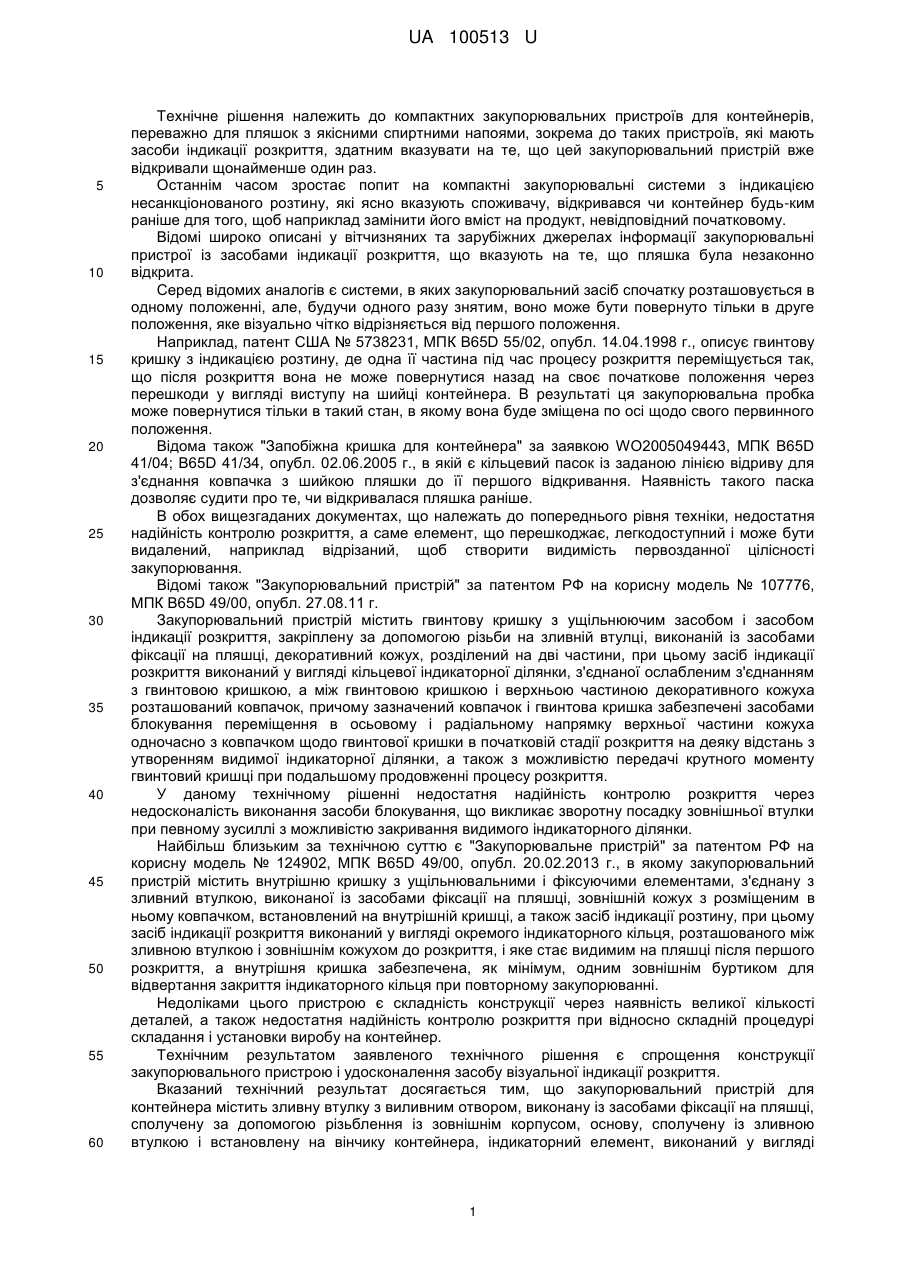

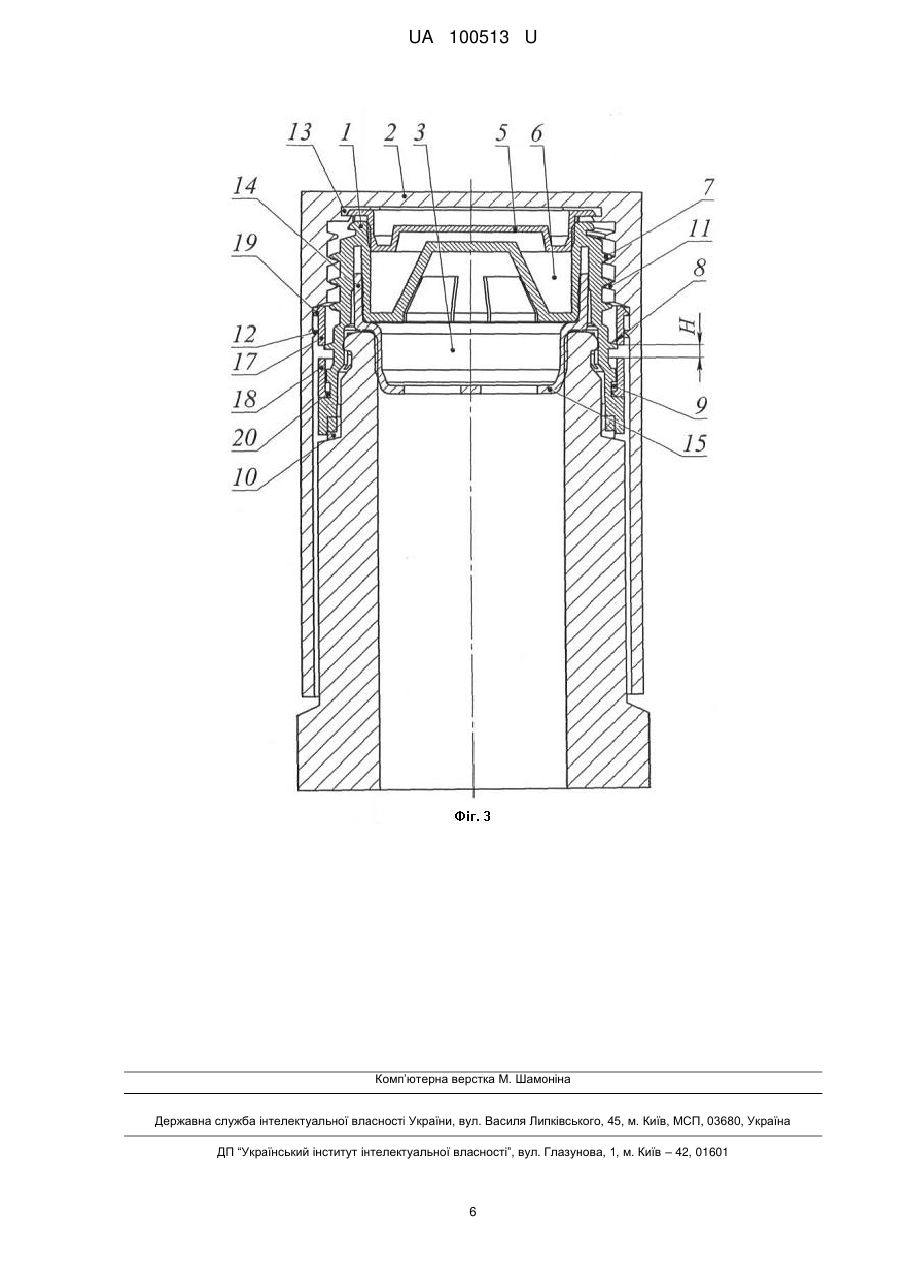

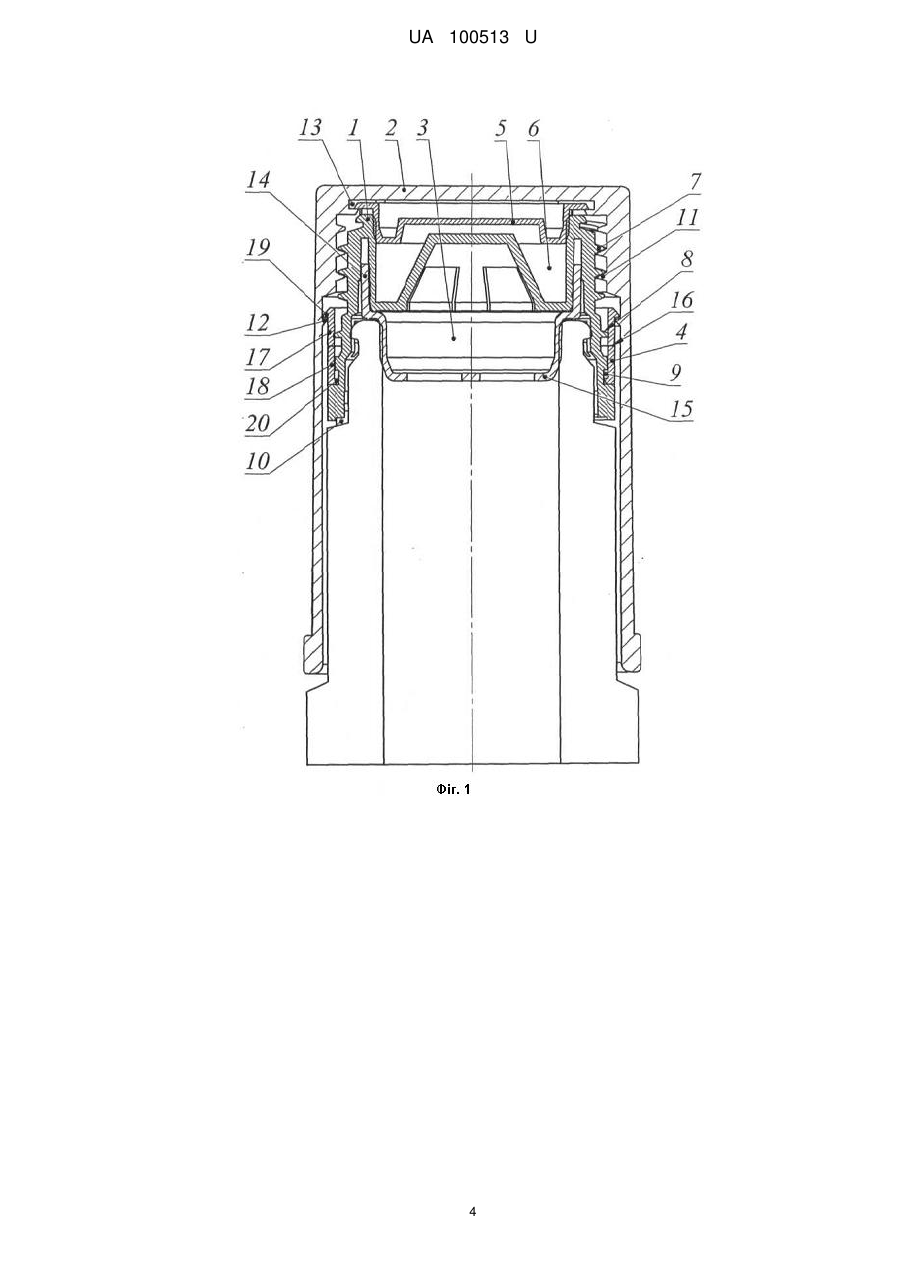

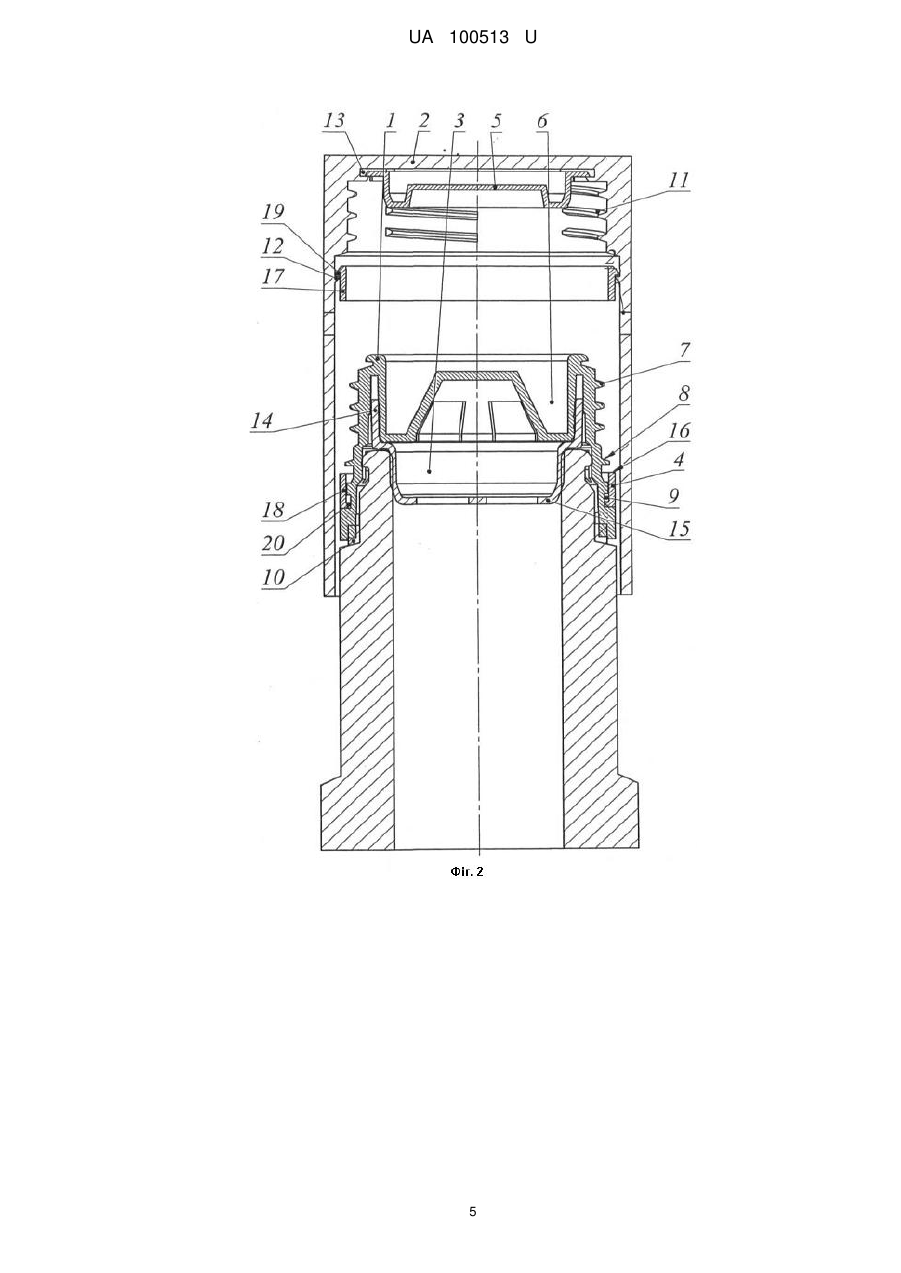

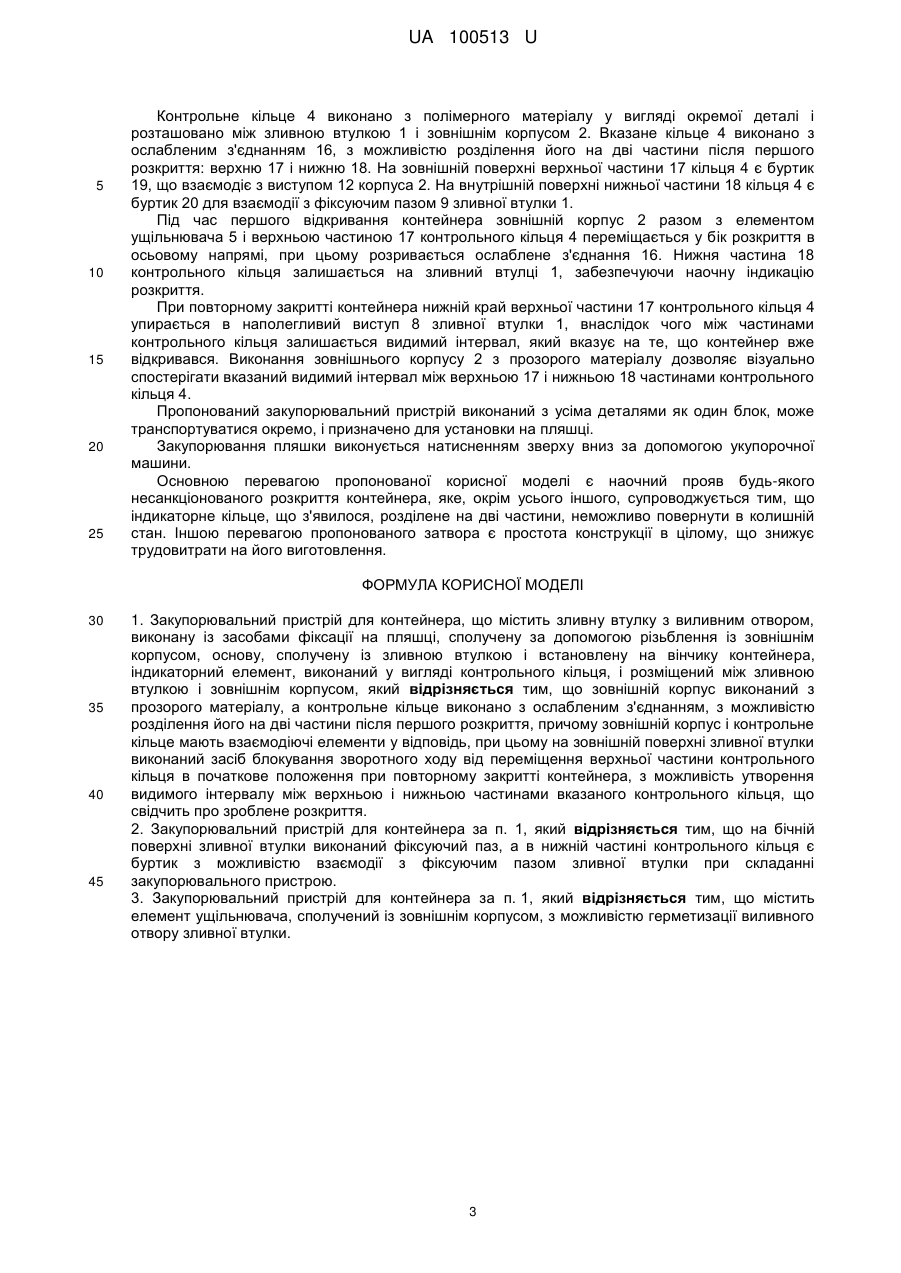

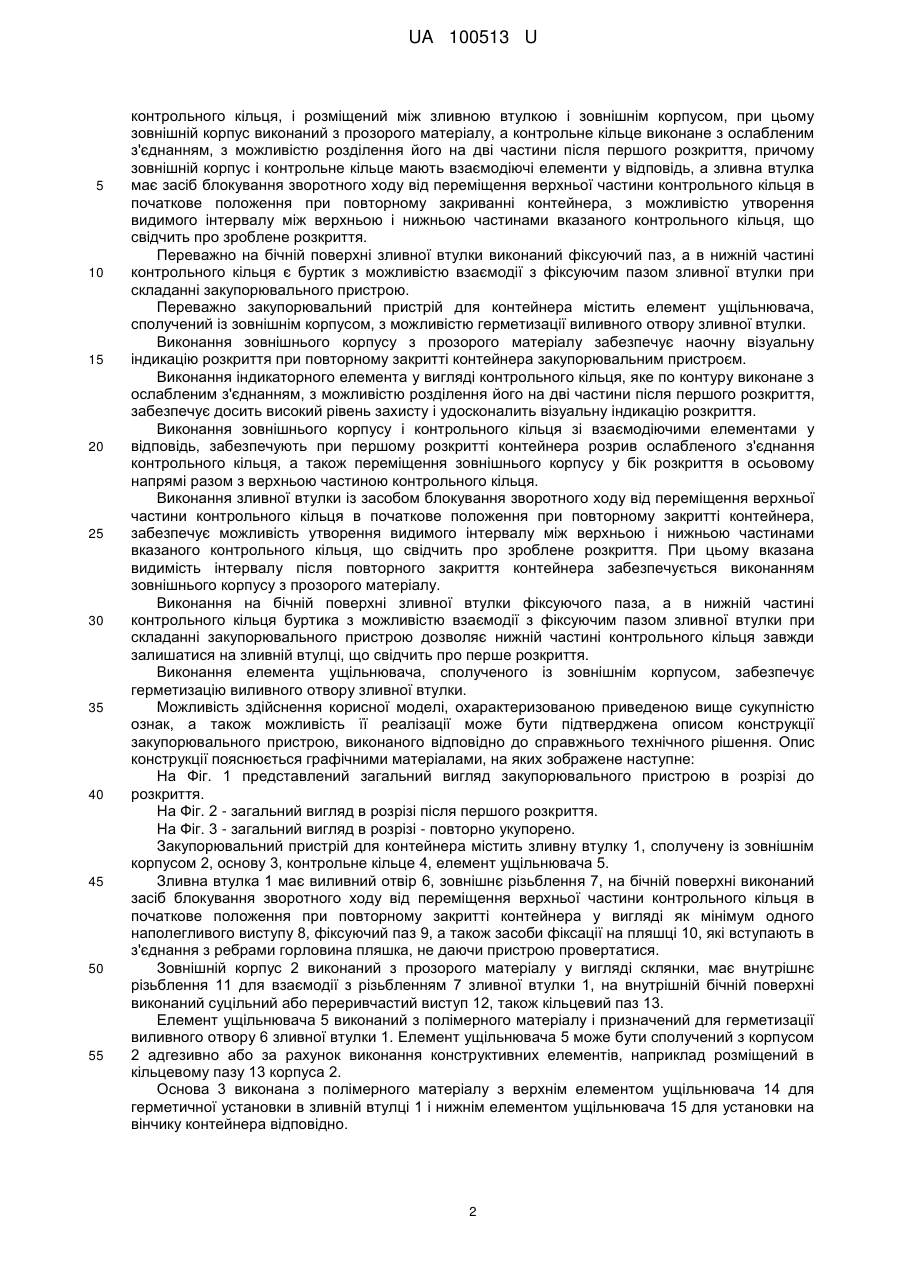

Реферат: Закупорювальний пристрій для контейнера, що містить зливну втулку з виливним отвором, виконану із засобами фіксації на пляшці, сполучену за допомогою різьблення із зовнішнім корпусом, основу, сполучену із зливною втулкою і встановлену на вінчику контейнера, індикаторний елемент, виконаний у вигляді контрольного кільця, і розміщений між зливною втулкою і зовнішнім корпусом, причому зовнішній корпус виконаний з прозорого матеріалу, а контрольне кільце виконано з ослабленим з'єднанням, з можливістю розділення його на дві частини після першого розкриття, причому зовнішній корпус і контрольне кільце мають взаємодіючі елементи у відповідь, при цьому на зовнішній поверхні зливної втулки виконаний засіб блокування зворотного ходу від переміщення верхньої частини контрольного кільця в початкове положення при повторному закритті контейнера, з можливість утворення видимого інтервалу між верхньою і нижньою частинами вказаного контрольного кільця, що свідчить про зроблене розкриття. UA 100513 U (54) ЗАКУПОРЮВАЛЬНИЙ ПРИСТРІЙ ДЛЯ КОНТЕЙНЕРА UA 100513 U UA 100513 U 5 10 15 20 25 30 35 40 45 50 55 60 Технічне рішення належить до компактних закупорювальних пристроїв для контейнерів, переважно для пляшок з якісними спиртними напоями, зокрема до таких пристроїв, які мають засоби індикації розкриття, здатним вказувати на те, що цей закупорювальний пристрій вже відкривали щонайменше один раз. Останнім часом зростає попит на компактні закупорювальні системи з індикацією несанкціонованого розтину, які ясно вказують споживачу, відкривався чи контейнер будь-ким раніше для того, щоб наприклад замінити його вміст на продукт, невідповідний початковому. Відомі широко описані у вітчизняних та зарубіжних джерелах інформації закупорювальні пристрої із засобами індикації розкриття, що вказують на те, що пляшка була незаконно відкрита. Серед відомих аналогів є системи, в яких закупорювальний засіб спочатку розташовується в одному положенні, але, будучи одного разу знятим, воно може бути повернуто тільки в друге положення, яке візуально чітко відрізняється від першого положення. Наприклад, патент США № 5738231, МПК B65D 55/02, опубл. 14.04.1998 г., описує гвинтову кришку з індикацією розтину, де одна її частина під час процесу розкриття переміщується так, що після розкриття вона не може повернутися назад на своє початкове положення через перешкоди у вигляді виступу на шийці контейнера. В результаті ця закупорювальна пробка може повернутися тільки в такий стан, в якому вона буде зміщена по осі щодо свого первинного положення. Відома також "Запобіжна кришка для контейнера" за заявкою WO2005049443, МПК B65D 41/04; B65D 41/34, опубл. 02.06.2005 г., в якій є кільцевий пасок із заданою лінією відриву для з'єднання ковпачка з шийкою пляшки до її першого відкривання. Наявність такого паска дозволяє судити про те, чи відкривалася пляшка раніше. В обох вищезгаданих документах, що належать до попереднього рівня техніки, недостатня надійність контролю розкриття, а саме елемент, що перешкоджає, легкодоступний і може бути видалений, наприклад відрізаний, щоб створити видимість первозданної цілісності закупорювання. Відомі також "Закупорювальний пристрій" за патентом РФ на корисну модель № 107776, МПК B65D 49/00, опубл. 27.08.11 г. Закупорювальний пристрій містить гвинтову кришку з ущільнюючим засобом і засобом індикації розкриття, закріплену за допомогою різьби на зливній втулці, виконаній із засобами фіксації на пляшці, декоративний кожух, розділений на дві частини, при цьому засіб індикації розкриття виконаний у вигляді кільцевої індикаторної ділянки, з'єднаної ослабленим з'єднанням з гвинтовою кришкою, а між гвинтовою кришкою і верхньою частиною декоративного кожуха розташований ковпачок, причому зазначений ковпачок і гвинтова кришка забезпечені засобами блокування переміщення в осьовому і радіальному напрямку верхньої частини кожуха одночасно з ковпачком щодо гвинтової кришки в початковій стадії розкриття на деяку відстань з утворенням видимої індикаторної ділянки, а також з можливістю передачі крутного моменту гвинтовий кришці при подальшому продовженні процесу розкриття. У даному технічному рішенні недостатня надійність контролю розкриття через недосконалість виконання засоби блокування, що викликає зворотну посадку зовнішньої втулки при певному зусиллі з можливістю закривання видимого індикаторного ділянки. Найбільш близьким за технічною суттю є "Закупорювальне пристрій" за патентом РФ на корисну модель № 124902, МПК B65D 49/00, опубл. 20.02.2013 г., в якому закупорювальний пристрій містить внутрішню кришку з ущільнювальними і фіксуючими елементами, з'єднану з зливний втулкою, виконаної із засобами фіксації на пляшці, зовнішній кожух з розміщеним в ньому ковпачком, встановлений на внутрішній кришці, а також засіб індикації розтину, при цьому засіб індикації розкриття виконаний у вигляді окремого індикаторного кільця, розташованого між зливною втулкою і зовнішнім кожухом до розкриття, і яке стає видимим на пляшці після першого розкриття, а внутрішня кришка забезпечена, як мінімум, одним зовнішнім буртиком для відвертання закриття індикаторного кільця при повторному закупорюванні. Недоліками цього пристрою є складність конструкції через наявність великої кількості деталей, а також недостатня надійність контролю розкриття при відносно складній процедурі складання і установки виробу на контейнер. Технічним результатом заявленого технічного рішення є спрощення конструкції закупорювального пристрою і удосконалення засобу візуальної індикації розкриття. Вказаний технічний результат досягається тим, що закупорювальний пристрій для контейнера містить зливну втулку з виливним отвором, виконану із засобами фіксації на пляшці, сполучену за допомогою різьблення із зовнішнім корпусом, основу, сполучену із зливною втулкою і встановлену на вінчику контейнера, індикаторний елемент, виконаний у вигляді 1 UA 100513 U 5 10 15 20 25 30 35 40 45 50 55 контрольного кільця, і розміщений між зливною втулкою і зовнішнім корпусом, при цьому зовнішній корпус виконаний з прозорого матеріалу, а контрольне кільце виконане з ослабленим з'єднанням, з можливістю розділення його на дві частини після першого розкриття, причому зовнішній корпус і контрольне кільце мають взаємодіючі елементи у відповідь, а зливна втулка має засіб блокування зворотного ходу від переміщення верхньої частини контрольного кільця в початкове положення при повторному закриванні контейнера, з можливістю утворення видимого інтервалу між верхньою і нижньою частинами вказаного контрольного кільця, що свідчить про зроблене розкриття. Переважно на бічній поверхні зливної втулки виконаний фіксуючий паз, а в нижній частині контрольного кільця є буртик з можливістю взаємодії з фіксуючим пазом зливної втулки при складанні закупорювального пристрою. Переважно закупорювальний пристрій для контейнера містить елемент ущільнювача, сполучений із зовнішнім корпусом, з можливістю герметизації виливного отвору зливної втулки. Виконання зовнішнього корпусу з прозорого матеріалу забезпечує наочну візуальну індикацію розкриття при повторному закритті контейнера закупорювальним пристроєм. Виконання індикаторного елемента у вигляді контрольного кільця, яке по контуру виконане з ослабленим з'єднанням, з можливістю розділення його на дві частини після першого розкриття, забезпечує досить високий рівень захисту і удосконалить візуальну індикацію розкриття. Виконання зовнішнього корпусу і контрольного кільця зі взаємодіючими елементами у відповідь, забезпечують при першому розкритті контейнера розрив ослабленого з'єднання контрольного кільця, а також переміщення зовнішнього корпусу у бік розкриття в осьовому напрямі разом з верхньою частиною контрольного кільця. Виконання зливної втулки із засобом блокування зворотного ходу від переміщення верхньої частини контрольного кільця в початкове положення при повторному закритті контейнера, забезпечує можливість утворення видимого інтервалу між верхньою і нижньою частинами вказаного контрольного кільця, що свідчить про зроблене розкриття. При цьому вказана видимість інтервалу після повторного закриття контейнера забезпечується виконанням зовнішнього корпусу з прозорого матеріалу. Виконання на бічній поверхні зливної втулки фіксуючого паза, а в нижній частині контрольного кільця буртика з можливістю взаємодії з фіксуючим пазом зливної втулки при складанні закупорювального пристрою дозволяє нижній частині контрольного кільця завжди залишатися на зливній втулці, що свідчить про перше розкриття. Виконання елемента ущільнювача, сполученого із зовнішнім корпусом, забезпечує герметизацію виливного отвору зливної втулки. Можливість здійснення корисної моделі, охарактеризованою приведеною вище сукупністю ознак, а також можливість її реалізації може бути підтверджена описом конструкції закупорювального пристрою, виконаного відповідно до справжнього технічного рішення. Опис конструкції пояснюється графічними матеріалами, на яких зображене наступне: На Фіг. 1 представлений загальний вигляд закупорювального пристрою в розрізі до розкриття. На Фіг. 2 - загальний вигляд в розрізі після першого розкриття. На Фіг. 3 - загальний вигляд в розрізі - повторно укупорено. Закупорювальний пристрій для контейнера містить зливну втулку 1, сполучену із зовнішнім корпусом 2, основу 3, контрольне кільце 4, елемент ущільнювача 5. Зливна втулка 1 має виливний отвір 6, зовнішнє різьблення 7, на бічній поверхні виконаний засіб блокування зворотного ходу від переміщення верхньої частини контрольного кільця в початкове положення при повторному закритті контейнера у вигляді як мінімум одного наполегливого виступу 8, фіксуючий паз 9, а також засоби фіксації на пляшці 10, які вступають в з'єднання з ребрами горловина пляшка, не даючи пристрою провертатися. Зовнішній корпус 2 виконаний з прозорого матеріалу у вигляді склянки, має внутрішнє різьблення 11 для взаємодії з різьбленням 7 зливної втулки 1, на внутрішній бічній поверхні виконаний суцільний або переривчастий виступ 12, також кільцевий паз 13. Елемент ущільнювача 5 виконаний з полімерного матеріалу і призначений для герметизації виливного отвору 6 зливної втулки 1. Елемент ущільнювача 5 може бути сполучений з корпусом 2 адгезивно або за рахунок виконання конструктивних елементів, наприклад розміщений в кільцевому пазу 13 корпуса 2. Основа 3 виконана з полімерного матеріалу з верхнім елементом ущільнювача 14 для герметичної установки в зливній втулці 1 і нижнім елементом ущільнювача 15 для установки на вінчику контейнера відповідно. 2 UA 100513 U 5 10 15 20 25 Контрольне кільце 4 виконано з полімерного матеріалу у вигляді окремої деталі і розташовано між зливною втулкою 1 і зовнішнім корпусом 2. Вказане кільце 4 виконано з ослабленим з'єднанням 16, з можливістю розділення його на дві частини після першого розкриття: верхню 17 і нижню 18. На зовнішній поверхні верхньої частини 17 кільця 4 є буртик 19, що взаємодіє з виступом 12 корпуса 2. На внутрішній поверхні нижньої частини 18 кільця 4 є буртик 20 для взаємодії з фіксуючим пазом 9 зливної втулки 1. Під час першого відкривання контейнера зовнішній корпус 2 разом з елементом ущільнювача 5 і верхньою частиною 17 контрольного кільця 4 переміщається у бік розкриття в осьовому напрямі, при цьому розривається ослаблене з'єднання 16. Нижня частина 18 контрольного кільця залишається на зливний втулці 1, забезпечуючи наочну індикацію розкриття. При повторному закритті контейнера нижній край верхньої частини 17 контрольного кільця 4 упирається в наполегливий виступ 8 зливної втулки 1, внаслідок чого між частинами контрольного кільця залишається видимий інтервал, який вказує на те, що контейнер вже відкривався. Виконання зовнішнього корпусу 2 з прозорого матеріалу дозволяє візуально спостерігати вказаний видимий інтервал між верхньою 17 і нижньою 18 частинами контрольного кільця 4. Пропонований закупорювальний пристрій виконаний з усіма деталями як один блок, може транспортуватися окремо, і призначено для установки на пляшці. Закупорювання пляшки виконується натисненням зверху вниз за допомогою укупорочної машини. Основною перевагою пропонованої корисної моделі є наочний прояв будь-якого несанкціонованого розкриття контейнера, яке, окрім усього іншого, супроводжується тим, що індикаторне кільце, що з'явилося, розділене на дві частини, неможливо повернути в колишній стан. Іншою перевагою пропонованого затвора є простота конструкції в цілому, що знижує трудовитрати на його виготовлення. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 40 45 1. Закупорювальний пристрій для контейнера, що містить зливну втулку з виливним отвором, виконану із засобами фіксації на пляшці, сполучену за допомогою різьблення із зовнішнім корпусом, основу, сполучену із зливною втулкою і встановлену на вінчику контейнера, індикаторний елемент, виконаний у вигляді контрольного кільця, і розміщений між зливною втулкою і зовнішнім корпусом, який відрізняється тим, що зовнішній корпус виконаний з прозорого матеріалу, а контрольне кільце виконано з ослабленим з'єднанням, з можливістю розділення його на дві частини після першого розкриття, причому зовнішній корпус і контрольне кільце мають взаємодіючі елементи у відповідь, при цьому на зовнішній поверхні зливної втулки виконаний засіб блокування зворотного ходу від переміщення верхньої частини контрольного кільця в початкове положення при повторному закритті контейнера, з можливість утворення видимого інтервалу між верхньою і нижньою частинами вказаного контрольного кільця, що свідчить про зроблене розкриття. 2. Закупорювальний пристрій для контейнера за п. 1, який відрізняється тим, що на бічній поверхні зливної втулки виконаний фіксуючий паз, а в нижній частині контрольного кільця є буртик з можливістю взаємодії з фіксуючим пазом зливної втулки при складанні закупорювального пристрою. 3. Закупорювальний пристрій для контейнера за п. 1, який відрізняється тим, що містить елемент ущільнювача, сполучений із зовнішнім корпусом, з можливістю герметизації виливного отвору зливної втулки. 3 UA 100513 U 4 UA 100513 U 5 UA 100513 U Комп’ютерна верстка М. Шамоніна Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
