Закупорювальний пристрій

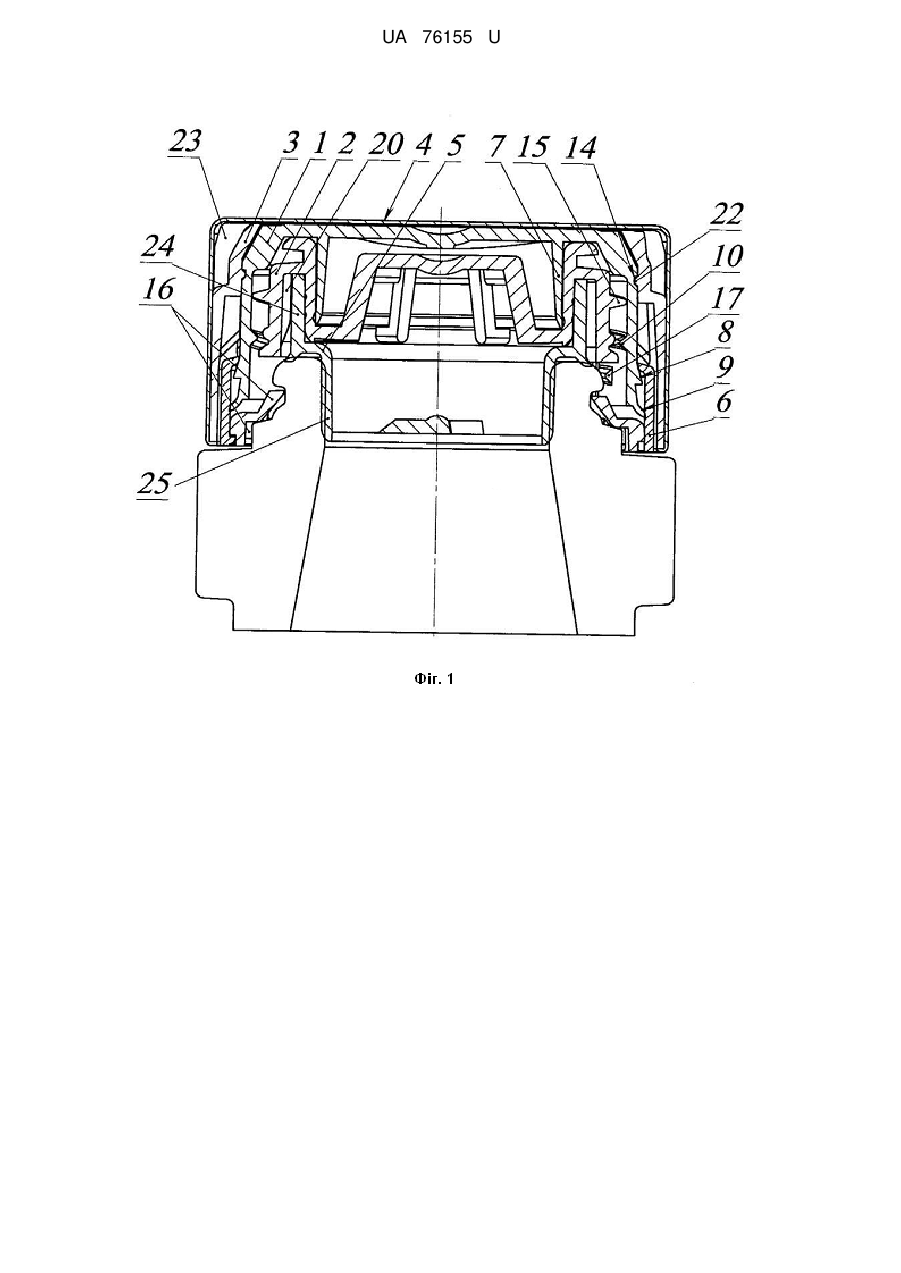

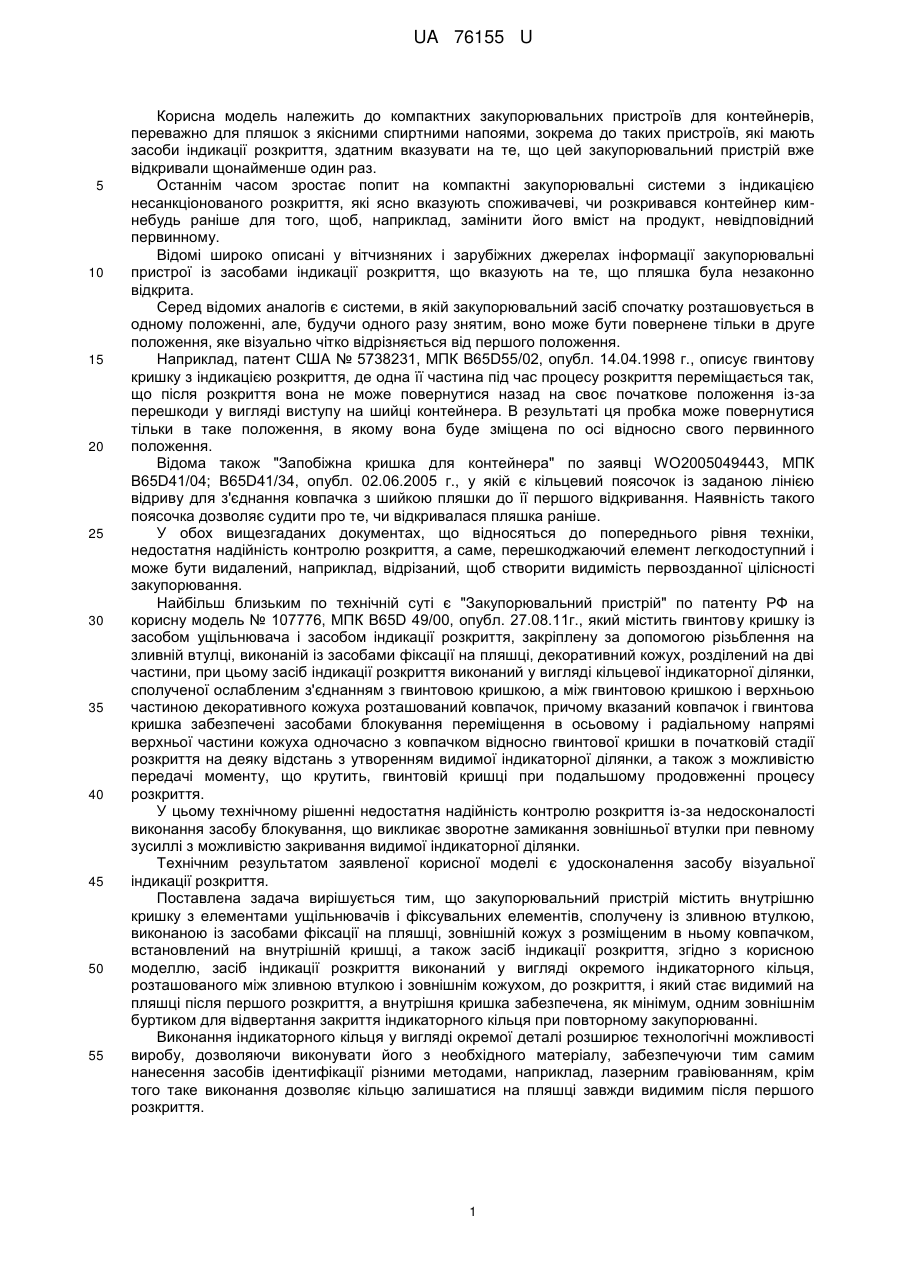

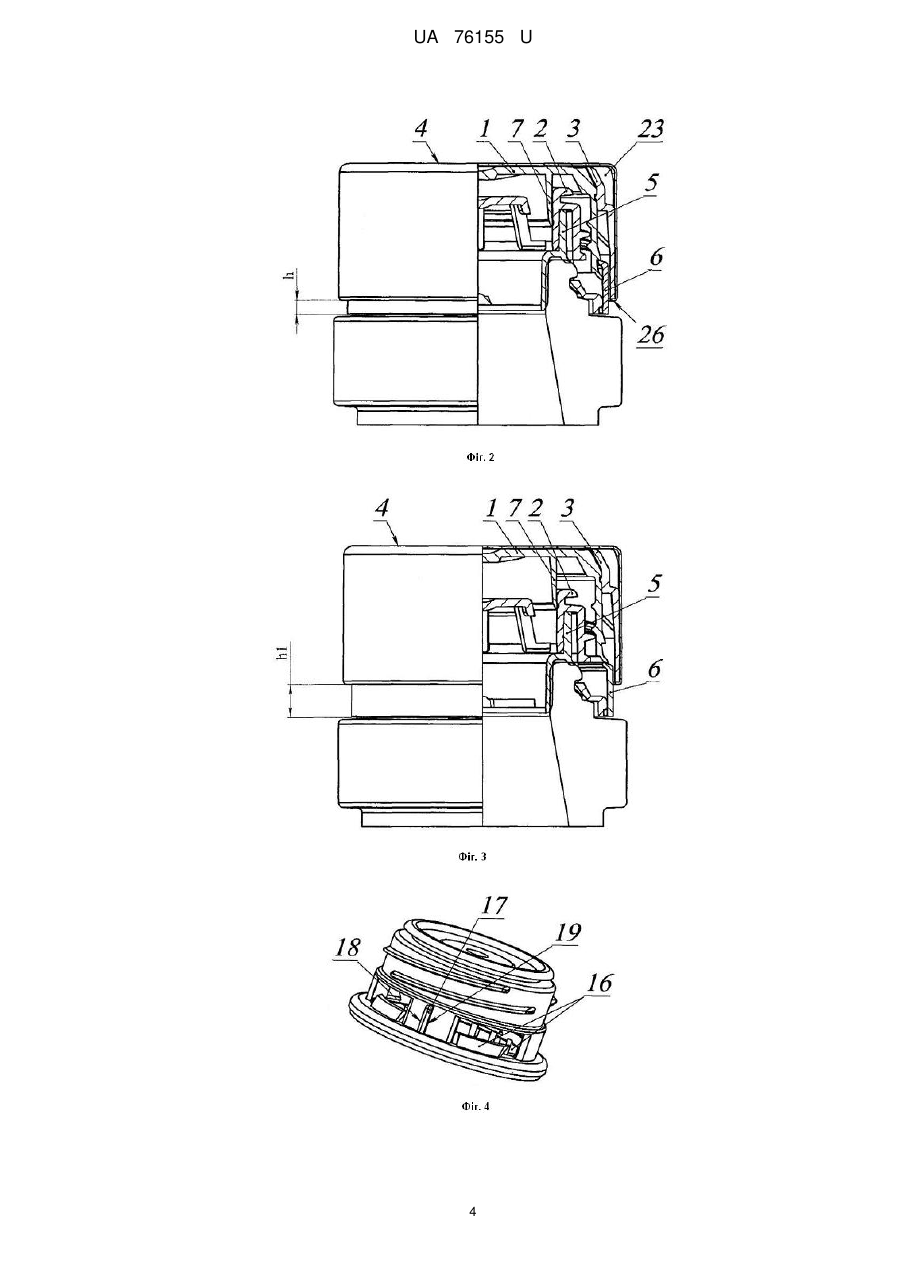

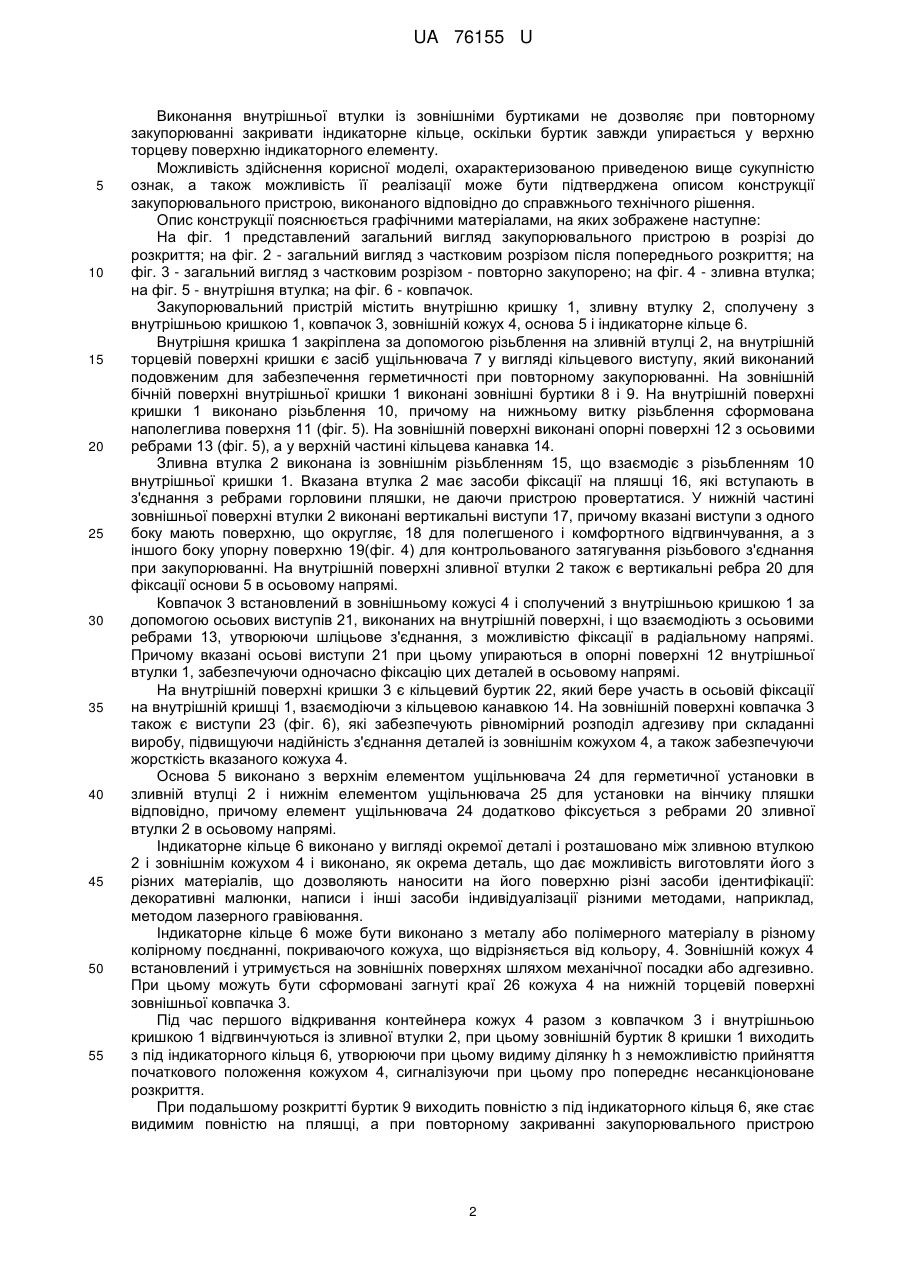

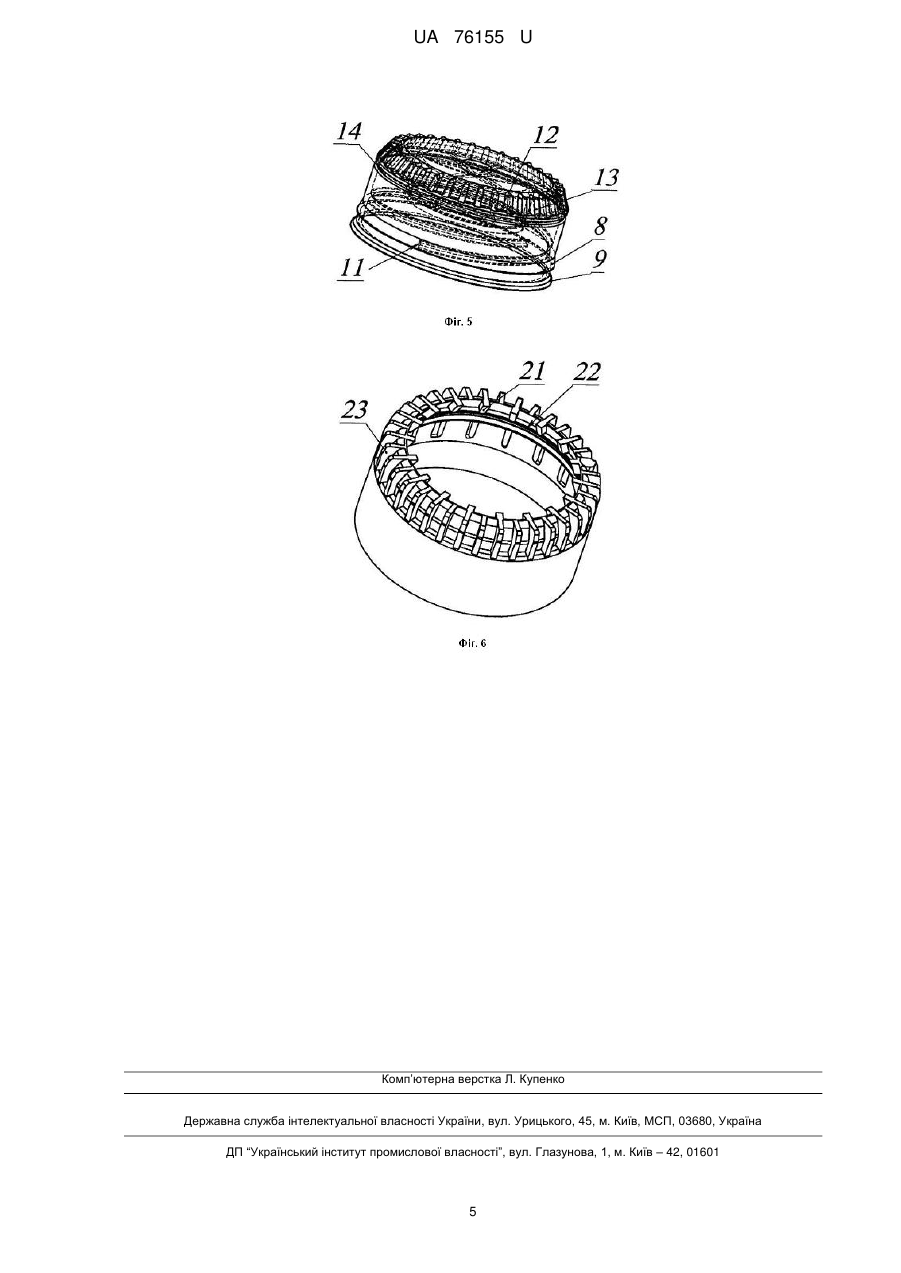

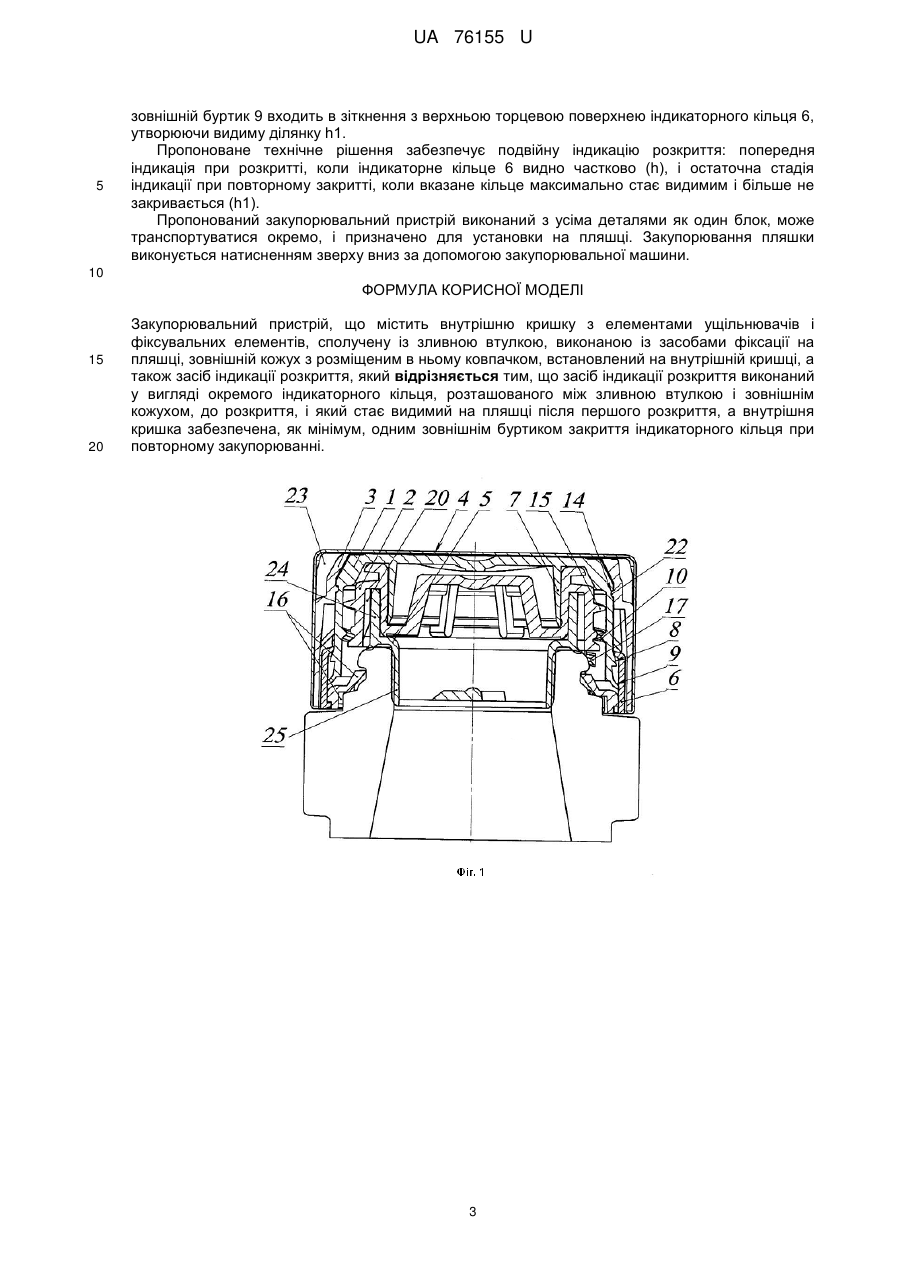

Реферат: UA 76155 U UA 76155 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до компактних закупорювальних пристроїв для контейнерів, переважно для пляшок з якісними спиртними напоями, зокрема до таких пристроїв, які мають засоби індикації розкриття, здатним вказувати на те, що цей закупорювальний пристрій вже відкривали щонайменше один раз. Останнім часом зростає попит на компактні закупорювальні системи з індикацією несанкціонованого розкриття, які ясно вказують споживачеві, чи розкривався контейнер кимнебудь раніше для того, щоб, наприклад, замінити його вміст на продукт, невідповідний первинному. Відомі широко описані у вітчизняних і зарубіжних джерелах інформації закупорювальні пристрої із засобами індикації розкриття, що вказують на те, що пляшка була незаконно відкрита. Серед відомих аналогів є системи, в якій закупорювальний засіб спочатку розташовується в одному положенні, але, будучи одного разу знятим, воно може бути повернене тільки в друге положення, яке візуально чітко відрізняється від першого положення. Наприклад, патент США № 5738231, МПК B65D55/02, опубл. 14.04.1998 г., описує гвинтову кришку з індикацією розкриття, де одна її частина під час процесу розкриття переміщається так, що після розкриття вона не може повернутися назад на своє початкове положення із-за перешкоди у вигляді виступу на шийці контейнера. В результаті ця пробка може повернутися тільки в таке положення, в якому вона буде зміщена по осі відносно свого первинного положення. Відома також "Запобіжна кришка для контейнера" по заявці WO2005049443, МПК B65D41/04; B65D41/34, опубл. 02.06.2005 г., у якій є кільцевий поясочок із заданою лінією відриву для з'єднання ковпачка з шийкою пляшки до її першого відкривання. Наявність такого поясочка дозволяє судити про те, чи відкривалася пляшка раніше. У обох вищезгаданих документах, що відносяться до попереднього рівня техніки, недостатня надійність контролю розкриття, а саме, перешкоджаючий елемент легкодоступний і може бути видалений, наприклад, відрізаний, щоб створити видимість первозданної цілісності закупорювання. Найбільш близьким по технічній суті є "Закупорювальний пристрій" по патенту РФ на корисну модель № 107776, МПК B65D 49/00, опубл. 27.08.11г., який містить гвинтову кришку із засобом ущільнювача і засобом індикації розкриття, закріплену за допомогою різьблення на зливній втулці, виконаній із засобами фіксації на пляшці, декоративний кожух, розділений на дві частини, при цьому засіб індикації розкриття виконаний у вигляді кільцевої індикаторної ділянки, сполученої ослабленим з'єднанням з гвинтовою кришкою, а між гвинтовою кришкою і верхньою частиною декоративного кожуха розташований ковпачок, причому вказаний ковпачок і гвинтова кришка забезпечені засобами блокування переміщення в осьовому і радіальному напрямі верхньої частини кожуха одночасно з ковпачком відносно гвинтової кришки в початковій стадії розкриття на деяку відстань з утворенням видимої індикаторної ділянки, а також з можливістю передачі моменту, що крутить, гвинтовій кришці при подальшому продовженні процесу розкриття. У цьому технічному рішенні недостатня надійність контролю розкриття із-за недосконалості виконання засобу блокування, що викликає зворотне замикання зовнішньої втулки при певному зусиллі з можливістю закривання видимої індикаторної ділянки. Технічним результатом заявленої корисної моделі є удосконалення засобу візуальної індикації розкриття. Поставлена задача вирішується тим, що закупорювальний пристрій містить внутрішню кришку з елементами ущільнювачів і фіксувальних елементів, сполучену із зливною втулкою, виконаною із засобами фіксації на пляшці, зовнішній кожух з розміщеним в ньому ковпачком, встановлений на внутрішній кришці, а також засіб індикації розкриття, згідно з корисною моделлю, засіб індикації розкриття виконаний у вигляді окремого індикаторного кільця, розташованого між зливною втулкою і зовнішнім кожухом, до розкриття, і який стає видимий на пляшці після першого розкриття, а внутрішня кришка забезпечена, як мінімум, одним зовнішнім буртиком для відвертання закриття індикаторного кільця при повторному закупорюванні. Виконання індикаторного кільця у вигляді окремої деталі розширює технологічні можливості виробу, дозволяючи виконувати його з необхідного матеріалу, забезпечуючи тим самим нанесення засобів ідентифікації різними методами, наприклад, лазерним гравіюванням, крім того таке виконання дозволяє кільцю залишатися на пляшці завжди видимим після першого розкриття. 1 UA 76155 U 5 10 15 20 25 30 35 40 45 50 55 Виконання внутрішньої втулки із зовнішніми буртиками не дозволяє при повторному закупорюванні закривати індикаторне кільце, оскільки буртик завжди упирається у верхню торцеву поверхню індикаторного елементу. Можливість здійснення корисної моделі, охарактеризованою приведеною вище сукупністю ознак, а також можливість її реалізації може бути підтверджена описом конструкції закупорювального пристрою, виконаного відповідно до справжнього технічного рішення. Опис конструкції пояснюється графічними матеріалами, на яких зображене наступне: На фіг. 1 представлений загальний вигляд закупорювального пристрою в розрізі до розкриття; на фіг. 2 - загальний вигляд з частковим розрізом після попереднього розкриття; на фіг. 3 - загальний вигляд з частковим розрізом - повторно закупорено; на фіг. 4 - зливна втулка; на фіг. 5 - внутрішня втулка; на фіг. 6 - ковпачок. Закупорювальний пристрій містить внутрішню кришку 1, зливну втулку 2, сполучену з внутрішньою кришкою 1, ковпачок 3, зовнішній кожух 4, основа 5 і індикаторне кільце 6. Внутрішня кришка 1 закріплена за допомогою різьблення на зливній втулці 2, на внутрішній торцевій поверхні кришки є засіб ущільнювача 7 у вигляді кільцевого виступу, який виконаний подовженим для забезпечення герметичності при повторному закупорюванні. На зовнішній бічній поверхні внутрішньої кришки 1 виконані зовнішні буртики 8 і 9. На внутрішній поверхні кришки 1 виконано різьблення 10, причому на нижньому витку різьблення сформована наполеглива поверхня 11 (фіг. 5). На зовнішній поверхні виконані опорні поверхні 12 з осьовими ребрами 13 (фіг. 5), а у верхній частині кільцева канавка 14. Зливна втулка 2 виконана із зовнішнім різьбленням 15, що взаємодіє з різьбленням 10 внутрішньої кришки 1. Вказана втулка 2 має засоби фіксації на пляшці 16, які вступають в з'єднання з ребрами горловини пляшки, не даючи пристрою провертатися. У нижній частині зовнішньої поверхні втулки 2 виконані вертикальні виступи 17, причому вказані виступи з одного боку мають поверхню, що округляє, 18 для полегшеного і комфортного відгвинчування, а з іншого боку упорну поверхню 19(фіг. 4) для контрольованого затягування різьбового з'єднання при закупорюванні. На внутрішній поверхні зливної втулки 2 також є вертикальні ребра 20 для фіксації основи 5 в осьовому напрямі. Ковпачок 3 встановлений в зовнішньому кожусі 4 і сполучений з внутрішньою кришкою 1 за допомогою осьових виступів 21, виконаних на внутрішній поверхні, і що взаємодіють з осьовими ребрами 13, утворюючи шліцьове з'єднання, з можливістю фіксації в радіальному напрямі. Причому вказані осьові виступи 21 при цьому упираються в опорні поверхні 12 внутрішньої втулки 1, забезпечуючи одночасно фіксацію цих деталей в осьовому напрямі. На внутрішній поверхні кришки 3 є кільцевий буртик 22, який бере участь в осьовій фіксації на внутрішній кришці 1, взаємодіючи з кільцевою канавкою 14. На зовнішній поверхні ковпачка 3 також є виступи 23 (фіг. 6), які забезпечують рівномірний розподіл адгезиву при складанні виробу, підвищуючи надійність з'єднання деталей із зовнішнім кожухом 4, а також забезпечуючи жорсткість вказаного кожуха 4. Основа 5 виконано з верхнім елементом ущільнювача 24 для герметичної установки в зливній втулці 2 і нижнім елементом ущільнювача 25 для установки на вінчику пляшки відповідно, причому елемент ущільнювача 24 додатково фіксується з ребрами 20 зливної втулки 2 в осьовому напрямі. Індикаторне кільце 6 виконано у вигляді окремої деталі і розташовано між зливною втулкою 2 і зовнішнім кожухом 4 і виконано, як окрема деталь, що дає можливість виготовляти його з різних матеріалів, що дозволяють наносити на його поверхню різні засоби ідентифікації: декоративні малюнки, написи і інші засоби індивідуалізації різними методами, наприклад, методом лазерного гравіювання. Індикаторне кільце 6 може бути виконано з металу або полімерного матеріалу в різному колірному поєднанні, покриваючого кожуха, що відрізняється від кольору, 4. Зовнішній кожух 4 встановлений і утримується на зовнішніх поверхнях шляхом механічної посадки або адгезивно. При цьому можуть бути сформовані загнуті краї 26 кожуха 4 на нижній торцевій поверхні зовнішньої ковпачка 3. Під час першого відкривання контейнера кожух 4 разом з ковпачком 3 і внутрішньою кришкою 1 відгвинчуються із зливної втулки 2, при цьому зовнішній буртик 8 кришки 1 виходить з під індикаторного кільця 6, утворюючи при цьому видиму ділянку h з неможливістю прийняття початкового положення кожухом 4, сигналізуючи при цьому про попереднє несанкціоноване розкриття. При подальшому розкритті буртик 9 виходить повністю з під індикаторного кільця 6, яке стає видимим повністю на пляшці, а при повторному закриванні закупорювального пристрою 2 UA 76155 U 5 зовнішній буртик 9 входить в зіткнення з верхньою торцевою поверхнею індикаторного кільця 6, утворюючи видиму ділянку h1. Пропоноване технічне рішення забезпечує подвійну індикацію розкриття: попередня індикація при розкритті, коли індикаторне кільце 6 видно частково (h), і остаточна стадія індикації при повторному закритті, коли вказане кільце максимально стає видимим і більше не закривається (h1). Пропонований закупорювальний пристрій виконаний з усіма деталями як один блок, може транспортуватися окремо, і призначено для установки на пляшці. Закупорювання пляшки виконується натисненням зверху вниз за допомогою закупорювальної машини. 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 Закупорювальний пристрій, що містить внутрішню кришку з елементами ущільнювачів і фіксувальних елементів, сполучену із зливною втулкою, виконаною із засобами фіксації на пляшці, зовнішній кожух з розміщеним в ньому ковпачком, встановлений на внутрішній кришці, а також засіб індикації розкриття, який відрізняється тим, що засіб індикації розкриття виконаний у вигляді окремого індикаторного кільця, розташованого між зливною втулкою і зовнішнім кожухом, до розкриття, і який стає видимий на пляшці після першого розкриття, а внутрішня кришка забезпечена, як мінімум, одним зовнішнім буртиком закриття індикаторного кільця при повторному закупорюванні. 3 UA 76155 U 4 UA 76155 U Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
