Кришка для ємності

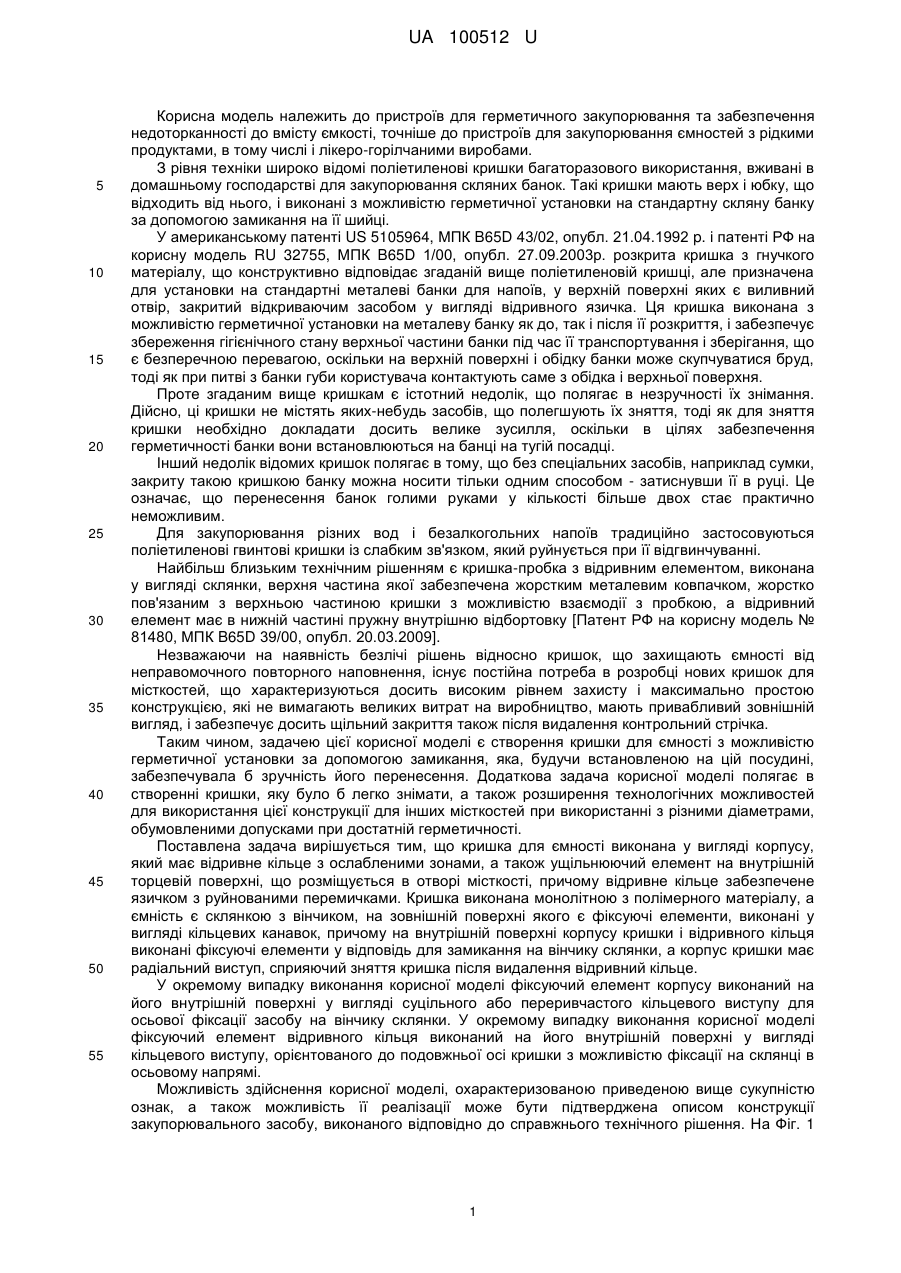

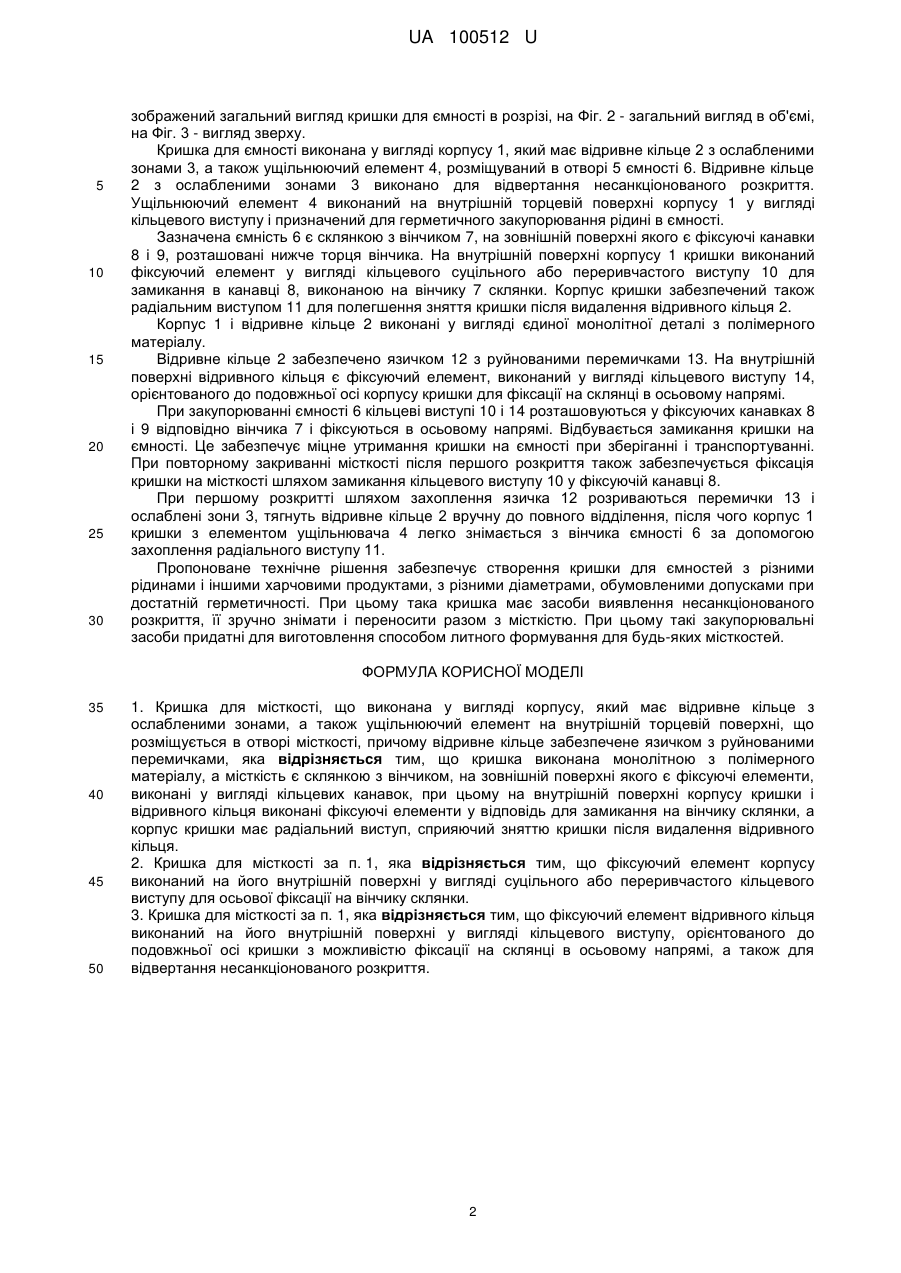

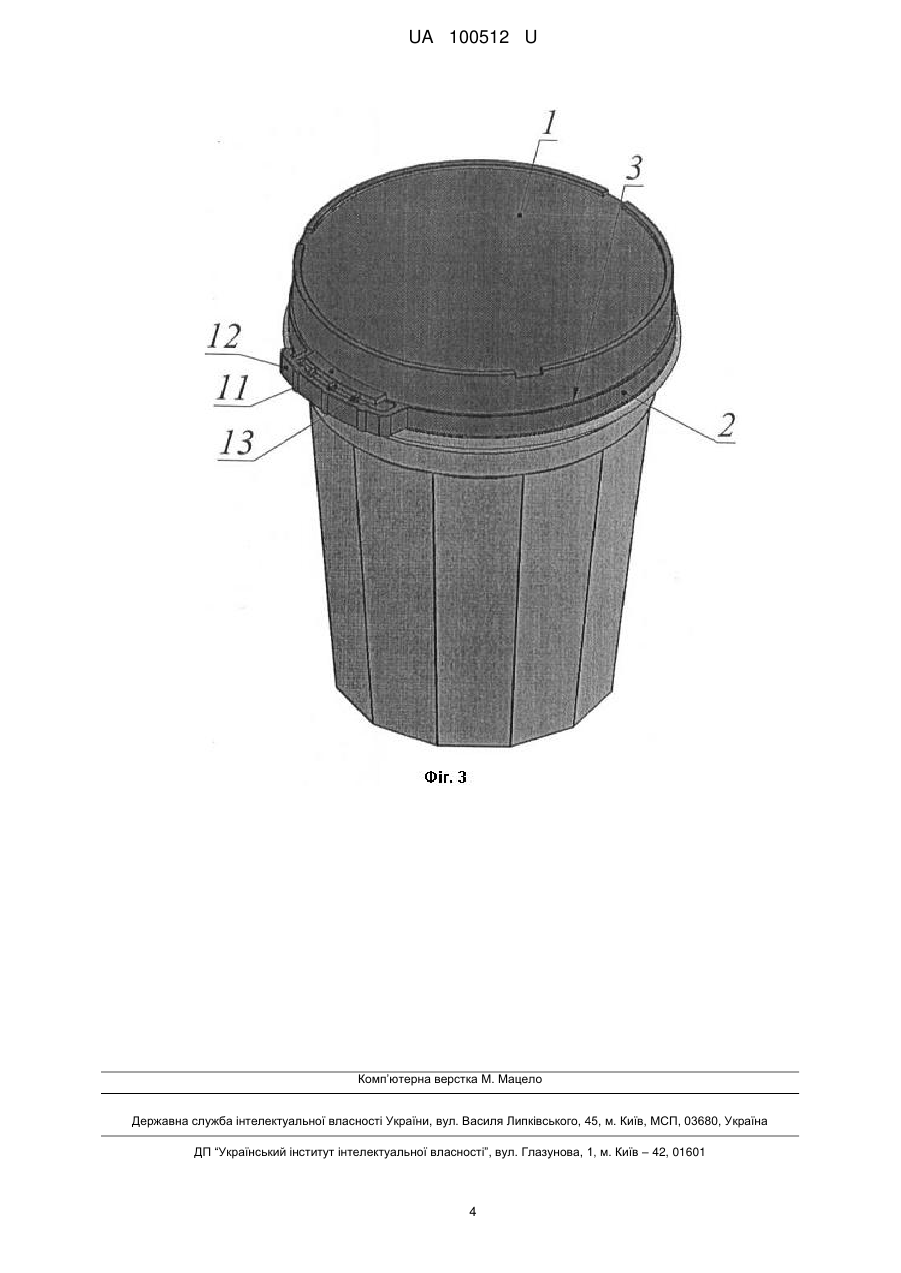

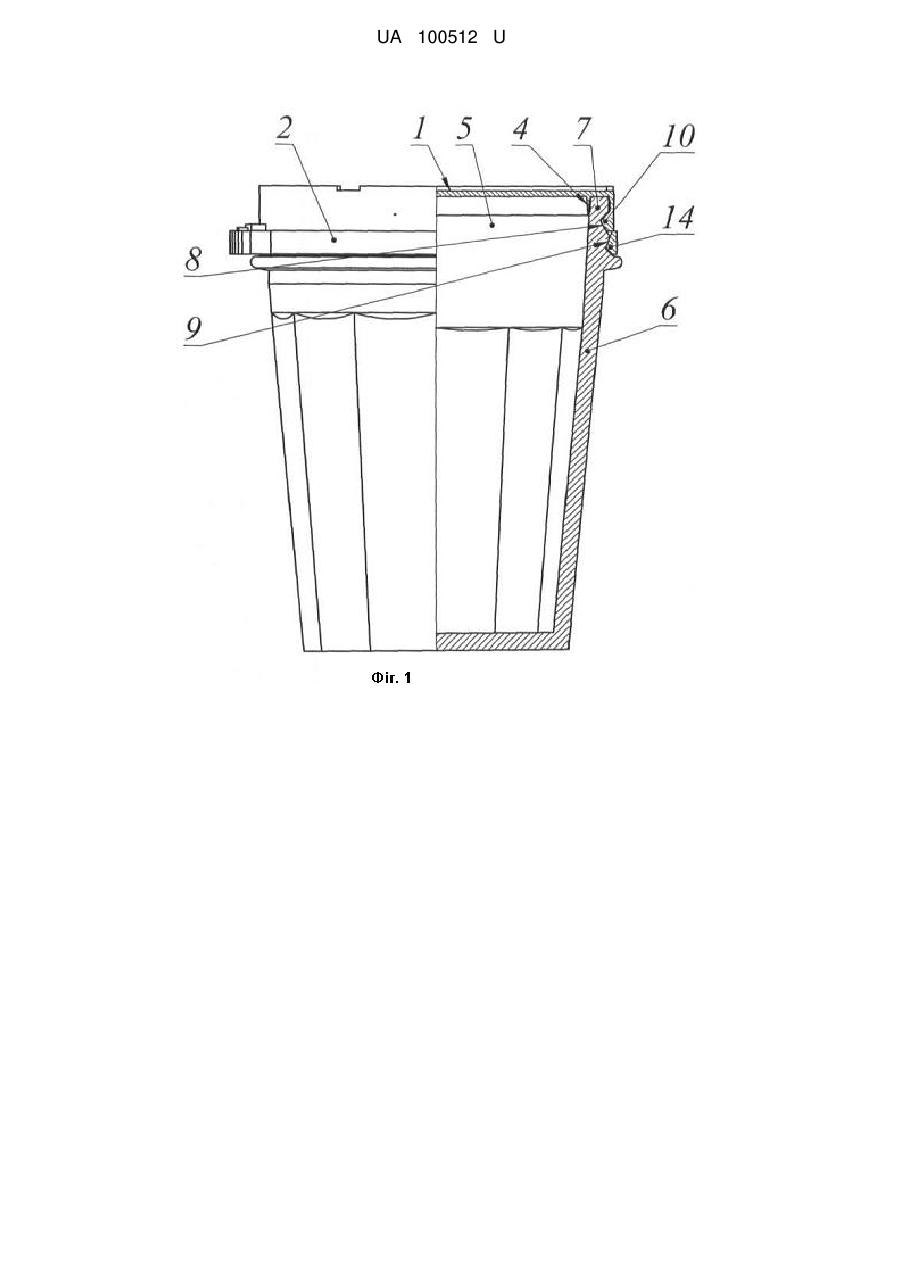

Реферат: Кришка для місткості виконана у вигляді корпусу, який має відривне кільце з ослабленими зонами, а також ущільнюючий елемент на внутрішній торцевій поверхні, що розміщується в отворі місткості, а відривне кільце забезпечене язичком з руйнованими перемичками, причому кришка виконана монолітною з полімерного матеріалу, а місткість є склянкою з вінчиком, на зовнішній поверхні якого є фіксуючі елементи, виконані у вигляді кільцевих канавок, при цьому на внутрішній поверхні корпусу кришки і відривного кільця виконані фіксуючі елементи у відповідь для замикання на вінчику склянки, а корпус кришки має радіальний виступ, сприяючий зняттю кришки після видалення відривного кільця. UA 100512 U (12) UA 100512 U UA 100512 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до пристроїв для герметичного закупорювання та забезпечення недоторканності до вмісту ємкості, точніше до пристроїв для закупорювання ємностей з рідкими продуктами, в тому числі і лікеро-горілчаними виробами. З рівня техніки широко відомі поліетиленові кришки багаторазового використання, вживані в домашньому господарстві для закупорювання скляних банок. Такі кришки мають верх і юбку, що відходить від нього, і виконані з можливістю герметичної установки на стандартну скляну банку за допомогою замикання на її шийці. У американському патенті US 5105964, МПК B65D 43/02, опубл. 21.04.1992 p. і патенті РФ на корисну модель RU 32755, МПК B65D 1/00, опубл. 27.09.2003р. розкрита кришка з гнучкого матеріалу, що конструктивно відповідає згаданій вище поліетиленовій кришці, але призначена для установки на стандартні металеві банки для напоїв, у верхній поверхні яких є виливний отвір, закритий відкриваючим засобом у вигляді відривного язичка. Ця кришка виконана з можливістю герметичної установки на металеву банку як до, так і після її розкриття, і забезпечує збереження гігієнічного стану верхньої частини банки під час її транспортування і зберігання, що є безперечною перевагою, оскільки на верхній поверхні і обідку банки може скупчуватися бруд, тоді як при питві з банки губи користувача контактують саме з обідка і верхньої поверхня. Проте згаданим вище кришкам є істотний недолік, що полягає в незручності їх знімання. Дійсно, ці кришки не містять яких-небудь засобів, що полегшують їх зняття, тоді як для зняття кришки необхідно докладати досить велике зусилля, оскільки в цілях забезпечення герметичності банки вони встановлюються на банці на тугій посадці. Інший недолік відомих кришок полягає в тому, що без спеціальних засобів, наприклад сумки, закриту такою кришкою банку можна носити тільки одним способом - затиснувши її в руці. Це означає, що перенесення банок голими руками у кількості більше двох стає практично неможливим. Для закупорювання різних вод і безалкогольних напоїв традиційно застосовуються поліетиленові гвинтові кришки із слабким зв'язком, який руйнується при її відгвинчуванні. Найбільш близьким технічним рішенням є кришка-пробка з відривним елементом, виконана у вигляді склянки, верхня частина якої забезпечена жорстким металевим ковпачком, жорстко пов'язаним з верхньою частиною кришки з можливістю взаємодії з пробкою, а відривний елемент має в нижній частині пружну внутрішню відбортовку [Патент РФ на корисну модель № 81480, МПК B65D 39/00, опубл. 20.03.2009]. Незважаючи на наявність безлічі рішень відносно кришок, що захищають ємності від неправомочного повторного наповнення, існує постійна потреба в розробці нових кришок для місткостей, що характеризуються досить високим рівнем захисту і максимально простою конструкцією, які не вимагають великих витрат на виробництво, мають привабливий зовнішній вигляд, і забезпечує досить щільний закриття також після видалення контрольний стрічка. Таким чином, задачею цієї корисної моделі є створення кришки для ємності з можливістю герметичної установки за допомогою замикання, яка, будучи встановленою на цій посудині, забезпечувала б зручність його перенесення. Додаткова задача корисної моделі полягає в створенні кришки, яку було б легко знімати, а також розширення технологічних можливостей для використання цієї конструкції для інших місткостей при використанні з різними діаметрами, обумовленими допусками при достатній герметичності. Поставлена задача вирішується тим, що кришка для ємності виконана у вигляді корпусу, який має відривне кільце з ослабленими зонами, а також ущільнюючий елемент на внутрішній торцевій поверхні, що розміщується в отворі місткості, причому відривне кільце забезпечене язичком з руйнованими перемичками. Кришка виконана монолітною з полімерного матеріалу, а ємність є склянкою з вінчиком, на зовнішній поверхні якого є фіксуючі елементи, виконані у вигляді кільцевих канавок, причому на внутрішній поверхні корпусу кришки і відривного кільця виконані фіксуючі елементи у відповідь для замикання на вінчику склянки, а корпус кришки має радіальний виступ, сприяючий зняття кришка після видалення відривний кільце. У окремому випадку виконання корисної моделі фіксуючий елемент корпусу виконаний на його внутрішній поверхні у вигляді суцільного або переривчастого кільцевого виступу для осьової фіксації засобу на вінчику склянки. У окремому випадку виконання корисної моделі фіксуючий елемент відривного кільця виконаний на його внутрішній поверхні у вигляді кільцевого виступу, орієнтованого до подовжньої осі кришки з можливістю фіксації на склянці в осьовому напрямі. Можливість здійснення корисної моделі, охарактеризованою приведеною вище сукупністю ознак, а також можливість її реалізації може бути підтверджена описом конструкції закупорювального засобу, виконаного відповідно до справжнього технічного рішення. На Фіг. 1 1 UA 100512 U 5 10 15 20 25 30 зображений загальний вигляд кришки для ємності в розрізі, на Фіг. 2 - загальний вигляд в об'ємі, на Фіг. 3 - вигляд зверху. Кришка для ємності виконана у вигляді корпусу 1, який має відривне кільце 2 з ослабленими зонами 3, а також ущільнюючий елемент 4, розміщуваний в отворі 5 ємності 6. Відривне кільце 2 з ослабленими зонами 3 виконано для відвертання несанкціонованого розкриття. Ущільнюючий елемент 4 виконаний на внутрішній торцевій поверхні корпусу 1 у вигляді кільцевого виступу і призначений для герметичного закупорювання рідині в ємності. Зазначена ємність 6 є склянкою з вінчиком 7, на зовнішній поверхні якого є фіксуючі канавки 8 і 9, розташовані нижче торця вінчика. На внутрішній поверхні корпусу 1 кришки виконаний фіксуючий елемент у вигляді кільцевого суцільного або переривчастого виступу 10 для замикання в канавці 8, виконаною на вінчику 7 склянки. Корпус кришки забезпечений також радіальним виступом 11 для полегшення зняття кришки після видалення відривного кільця 2. Корпус 1 і відривне кільце 2 виконані у вигляді єдиної монолітної деталі з полімерного матеріалу. Відривне кільце 2 забезпечено язичком 12 з руйнованими перемичками 13. На внутрішній поверхні відривного кільця є фіксуючий елемент, виконаний у вигляді кільцевого виступу 14, орієнтованого до подовжньої осі корпусу кришки для фіксації на склянці в осьовому напрямі. При закупорюванні ємності 6 кільцеві виступі 10 і 14 розташовуються у фіксуючих канавках 8 і 9 відповідно вінчика 7 і фіксуються в осьовому напрямі. Відбувається замикання кришки на ємності. Це забезпечує міцне утримання кришки на ємності при зберіганні і транспортуванні. При повторному закриванні місткості після першого розкриття також забезпечується фіксація кришки на місткості шляхом замикання кільцевого виступу 10 у фіксуючій канавці 8. При першому розкритті шляхом захоплення язичка 12 розриваються перемички 13 і ослаблені зони 3, тягнуть відривне кільце 2 вручну до повного відділення, після чого корпус 1 кришки з елементом ущільнювача 4 легко знімається з вінчика ємності 6 за допомогою захоплення радіального виступу 11. Пропоноване технічне рішення забезпечує створення кришки для ємностей з різними рідинами і іншими харчовими продуктами, з різними діаметрами, обумовленими допусками при достатній герметичності. При цьому така кришка має засоби виявлення несанкціонованого розкриття, її зручно знімати і переносити разом з місткістю. При цьому такі закупорювальні засоби придатні для виготовлення способом литного формування для будь-яких місткостей. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 45 50 1. Кришка для місткості, що виконана у вигляді корпусу, який має відривне кільце з ослабленими зонами, а також ущільнюючий елемент на внутрішній торцевій поверхні, що розміщується в отворі місткості, причому відривне кільце забезпечене язичком з руйнованими перемичками, яка відрізняється тим, що кришка виконана монолітною з полімерного матеріалу, а місткість є склянкою з вінчиком, на зовнішній поверхні якого є фіксуючі елементи, виконані у вигляді кільцевих канавок, при цьому на внутрішній поверхні корпусу кришки і відривного кільця виконані фіксуючі елементи у відповідь для замикання на вінчику склянки, а корпус кришки має радіальний виступ, сприяючий зняттю кришки після видалення відривного кільця. 2. Кришка для місткості за п. 1, яка відрізняється тим, що фіксуючий елемент корпусу виконаний на його внутрішній поверхні у вигляді суцільного або переривчастого кільцевого виступу для осьової фіксації на вінчику склянки. 3. Кришка для місткості за п. 1, яка відрізняється тим, що фіксуючий елемент відривного кільця виконаний на його внутрішній поверхні у вигляді кільцевого виступу, орієнтованого до подовжньої осі кришки з можливістю фіксації на склянці в осьовому напрямі, а також для відвертання несанкціонованого розкриття. 2 UA 100512 U 3 UA 100512 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
