Виносний циклон

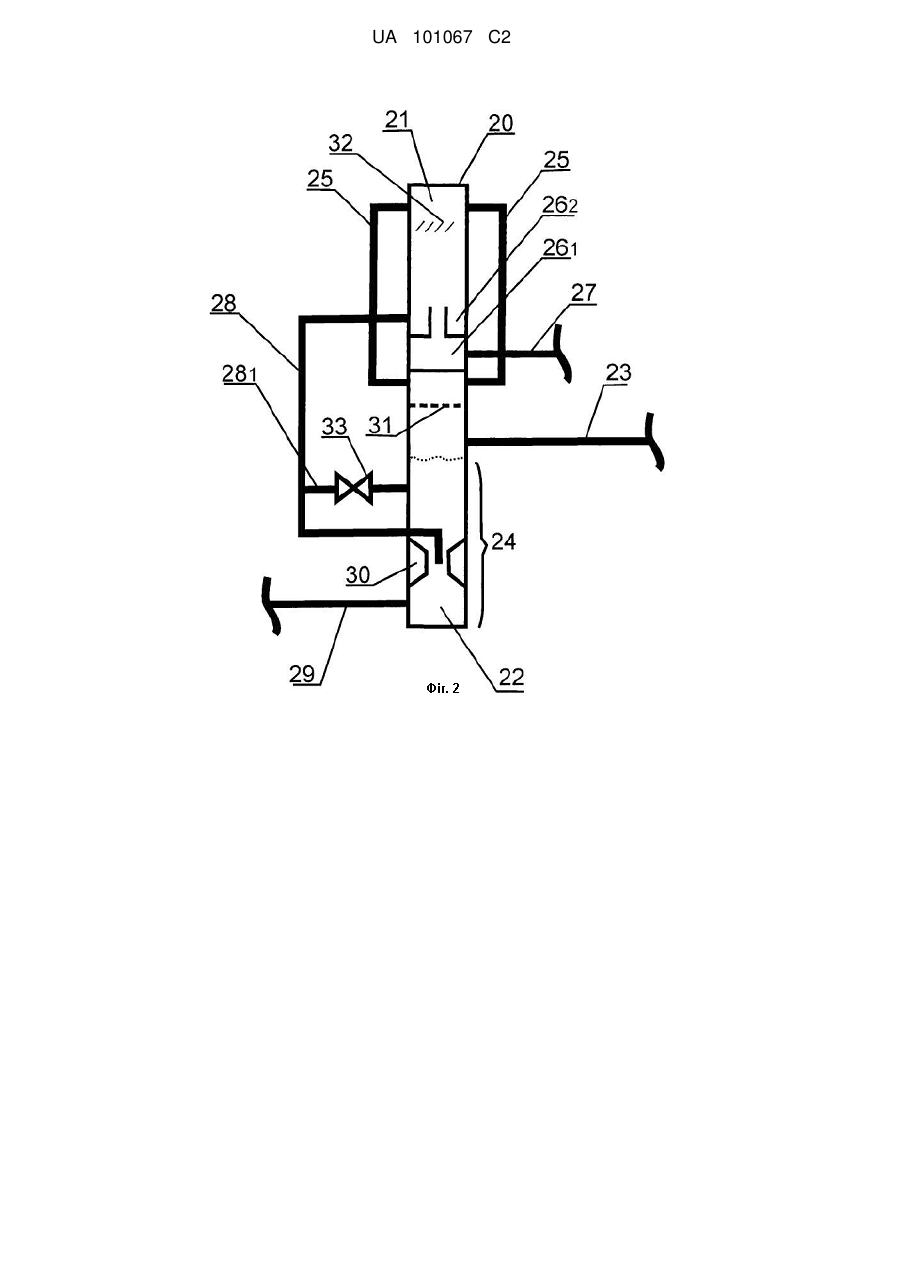

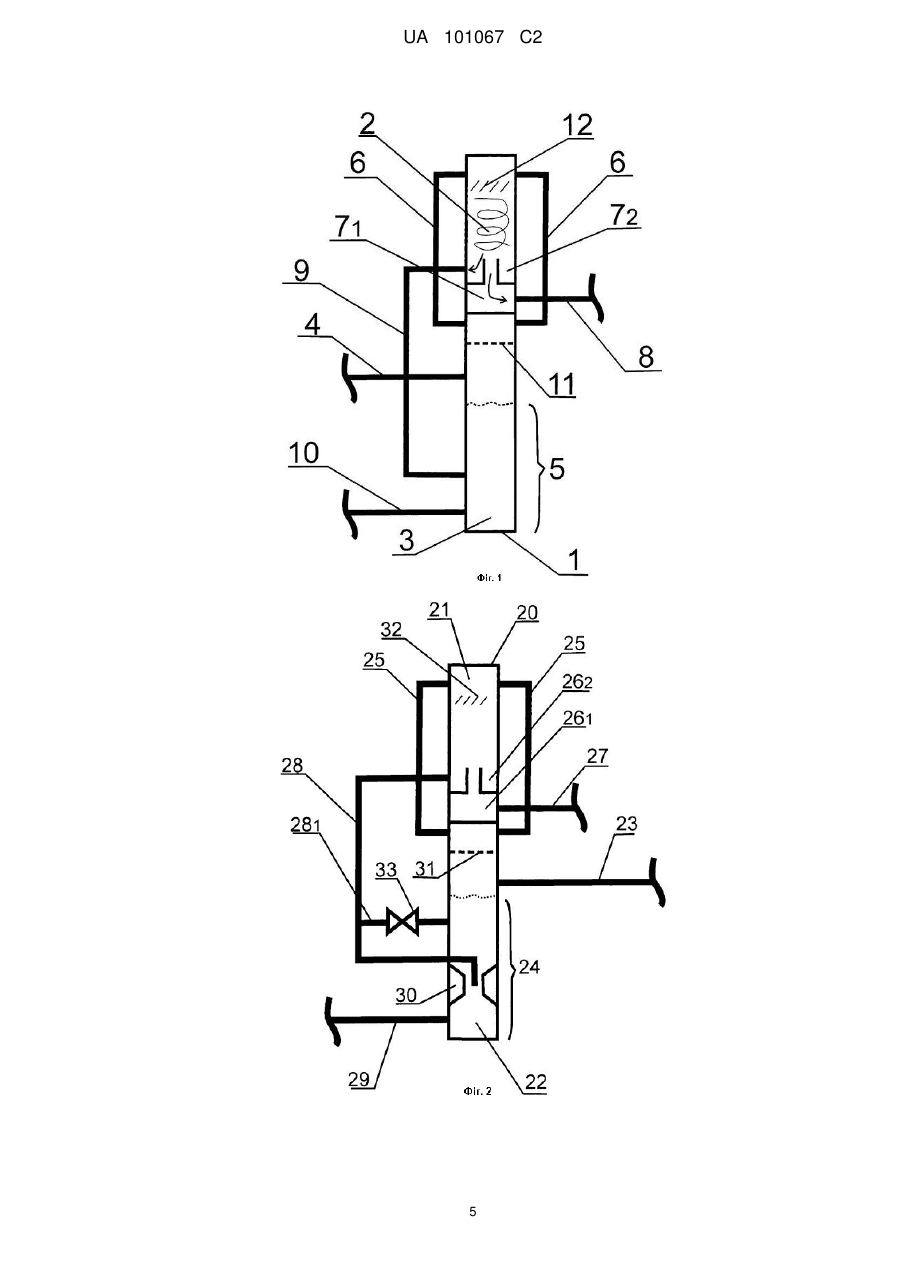

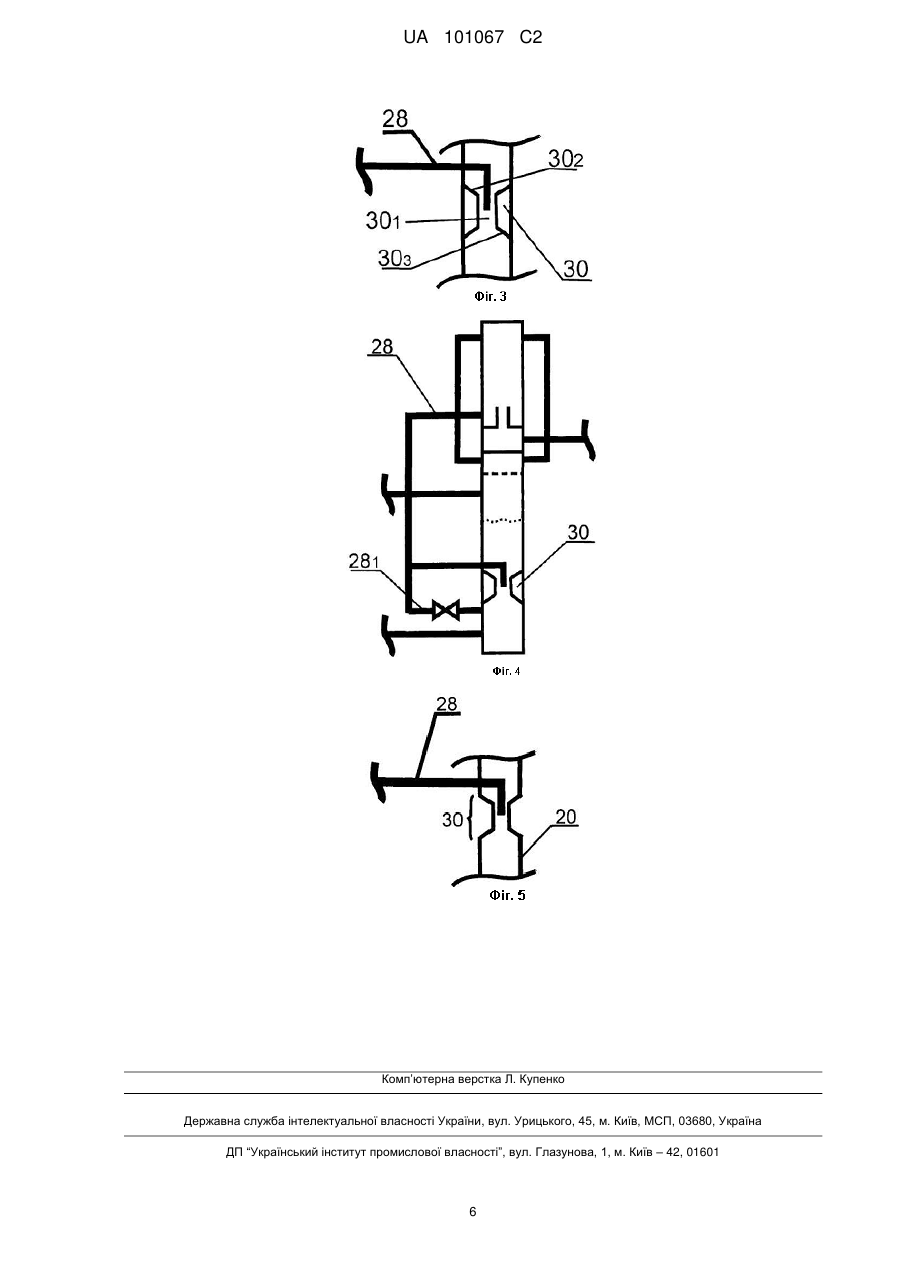

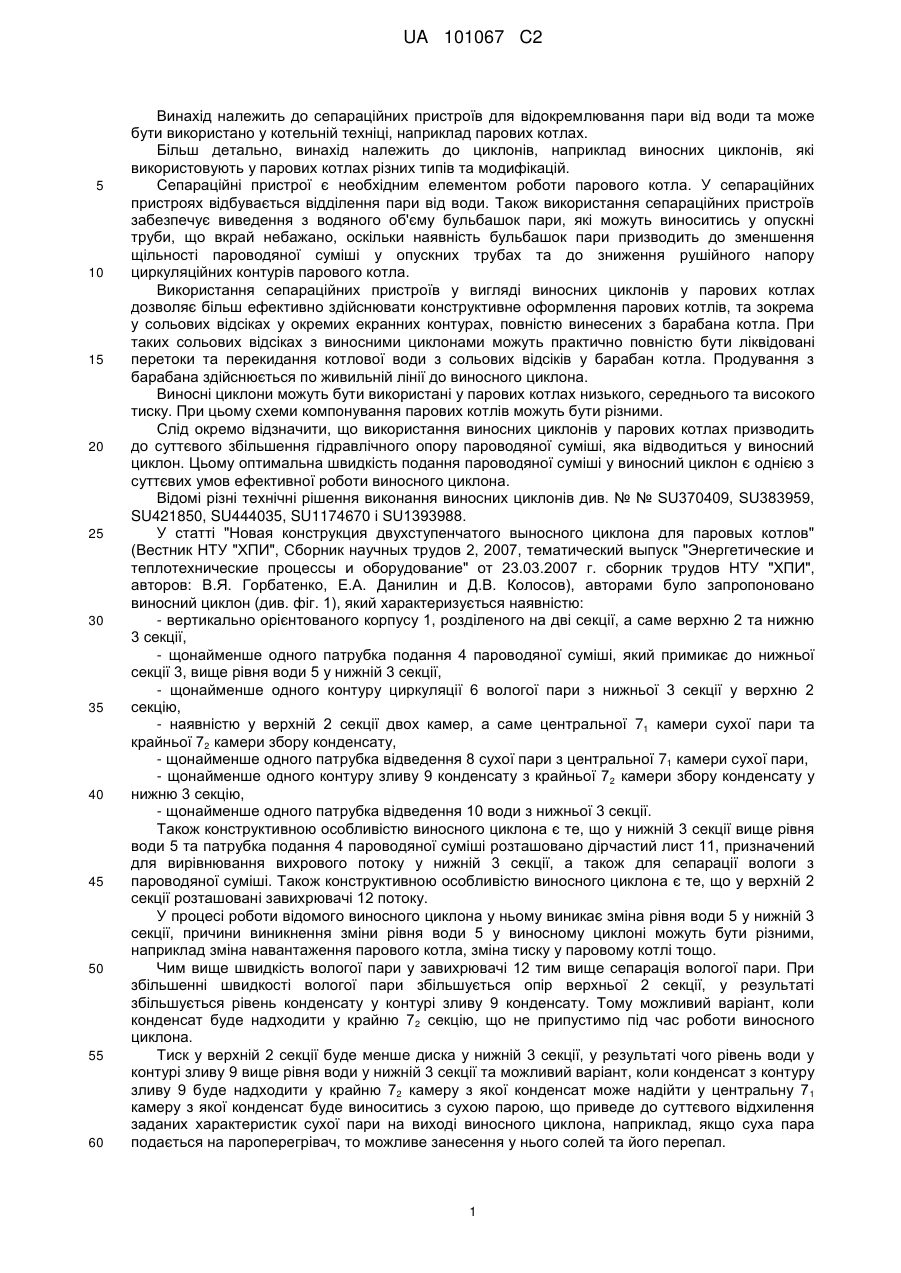

Реферат: Виносний циклон містить вертикально орієнтований корпус, розділений на дві секції, а саме верхню та нижню секції, щонайменше один патрубок подання пароводяної суміші, який примикає до нижньої секції, вище рівня води у нижній секції, щонайменше один контур циркуляції вологої пари з нижньої секції у верхню секцію, у верхній секції дві камери, а саме центральну камеру сухої пари та крайню камеру збору конденсату, щонайменше один патрубок відведення сухої пари з центральної камери сухої пари, щонайменше один контур зливу конденсату з крайньої камери збору конденсату у нижню секцію, щонайменше один патрубок відведення води з нижньої секції. Нижня секція виносного циклона містить ежектор, який розташовано нижче рівня води, при цьому конденсат відводять по контуру зливу конденсату з верхньої секції у згаданий ежектор. UA 101067 C2 (12) UA 101067 C2 UA 101067 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до сепараційних пристроїв для відокремлювання пари від води та може бути використано у котельній техніці, наприклад парових котлах. Більш детально, винахід належить до циклонів, наприклад виносних циклонів, які використовують у парових котлах різних типів та модифікацій. Сепараційні пристрої є необхідним елементом роботи парового котла. У сепараційних пристроях відбувається відділення пари від води. Також використання сепараційних пристроїв забезпечує виведення з водяного об'єму бульбашок пари, які можуть виноситись у опускні труби, що вкрай небажано, оскільки наявність бульбашок пари призводить до зменшення щільності пароводяної суміші у опускних трубах та до зниження рушійного напору циркуляційних контурів парового котла. Використання сепараційних пристроїв у вигляді виносних циклонів у парових котлах дозволяє більш ефективно здійснювати конструктивне оформлення парових котлів, та зокрема у сольових відсіках у окремих екранних контурах, повністю винесених з барабана котла. При таких сольових відсіках з виносними циклонами можуть практично повністю бути ліквідовані перетоки та перекидання котлової води з сольових відсіків у барабан котла. Продування з барабана здійснюється по живильній лінії до виносного циклона. Виносні циклони можуть бути використані у парових котлах низького, середнього та високого тиску. При цьому схеми компонування парових котлів можуть бути різними. Слід окремо відзначити, що використання виносних циклонів у парових котлах призводить до суттєвого збільшення гідравлічного опору пароводяної суміші, яка відводиться у виносний циклон. Цьому оптимальна швидкість подання пароводяної суміші у виносний циклон є однією з суттєвих умов ефективної роботи виносного циклона. Відомі різні технічні рішення виконання виносних циклонів див. № № SU370409, SU383959, SU421850, SU444035, SU1174670 і SU1393988. У статті "Новая конструкция двухступенчатого выносного циклона для паровых котлов" (Вестник НТУ "ХПИ", Сборник научных трудов 2, 2007, тематический выпуск "Энергетические и теплотехнические процессы и оборудование" от 23.03.2007 г. сборник трудов НТУ "ХПИ", авторов: В.Я. Горбатенко, Е.А. Данилин и Д.В. Колосов), авторами було запропоновано виносний циклон (див. фіг. 1), який характеризується наявністю: - вертикально орієнтованого корпусу 1, розділеного на дві секції, а саме верхню 2 та нижню 3 секції, - щонайменше одного патрубка подання 4 пароводяної суміші, який примикає до нижньої секції 3, вище рівня води 5 у нижній 3 секції, - щонайменше одного контуру циркуляції 6 вологої пари з нижньої 3 секції у верхню 2 секцію, - наявністю у верхній 2 секції двох камер, а саме центральної 71 камери сухої пари та крайньої 72 камери збору конденсату, - щонайменше одного патрубка відведення 8 сухої пари з центральної 71 камери сухої пари, - щонайменше одного контуру зливу 9 конденсату з крайньої 72 камери збору конденсату у нижню 3 секцію, - щонайменше одного патрубка відведення 10 води з нижньої 3 секції. Також конструктивною особливістю виносного циклона є те, що у нижній 3 секції вище рівня води 5 та патрубка подання 4 пароводяної суміші розташовано дірчастий лист 11, призначений для вирівнювання вихрового потоку у нижній 3 секції, а також для сепарації вологи з пароводяної суміші. Також конструктивною особливістю виносного циклона є те, що у верхній 2 секції розташовані завихрювачі 12 потоку. У процесі роботи відомого виносного циклона у ньому виникає зміна рівня води 5 у нижній 3 секції, причини виникнення зміни рівня води 5 у виносному циклоні можуть бути різними, наприклад зміна навантаження парового котла, зміна тиску у паровому котлі тощо. Чим вище швидкість вологої пари у завихрювачі 12 тим вище сепарація вологої пари. При збільшенні швидкості вологої пари збільшується опір верхньої 2 секції, у результаті збільшується рівень конденсату у контурі зливу 9 конденсату. Тому можливий варіант, коли конденсат буде надходити у крайню 72 секцію, що не припустимо під час роботи виносного циклона. Тиск у верхній 2 секції буде менше диска у нижній 3 секції, у результаті чого рівень води у контурі зливу 9 вище рівня води у нижній 3 секції та можливий варіант, коли конденсат з контуру зливу 9 буде надходити у крайню 72 камеру з якої конденсат може надійти у центральну 7 1 камеру з якої конденсат буде виноситись з сухою парою, що приведе до суттєвого відхилення заданих характеристик сухої пари на виході виносного циклона, наприклад, якщо суха пара подається на пароперегрівач, то можливе занесення у нього солей та його перепал. 1 UA 101067 C2 5 10 15 20 25 30 35 40 45 50 55 60 Задачею винаходу, що заявляється, є розробка виносного циклона використання якого дозволить стабілізувати значення рівня конденсату у контурі зливу конденсату. Також задача дійсного винаходу є усунення надходження конденсату з контуру зливу конденсату у верхню секцію виносного циклона. Також задачею дійсного винаходу, що заявляється, є підвищення ефективності експлуатації виносного циклона. Також задачею дійсного винаходу є розширення арсеналу технічних засобів виносних циклонів. Інші задачі та переваги винаходу, що заявляється, будуть розглянуті нижче у міру викладення опису та креслень. Поставлені задачі вирішуються тим, що у відомому виносному циклоні, який характеризується наявністю, - вертикально орієнтованого корпусу, розділеного на дві секції, а саме верхню та нижню секції, - щонайменше одного патрубка подання пароводяної суміші, який примикає до нижньої секції, вище рівня води у нижній секції, - щонайменше одного контуру циркуляції вологої пари з нижньої секції у верхню секцію, - наявністю у верхній секції двох камер, а саме центральної камери сухої пари та крайньої камери збору конденсату, - щонайменше одного патрубка відведення сухої пари з центральної камери сухої пари, - щонайменше одного контуру зливу конденсату з крайньої камери збору конденсату у нижню секцію, - щонайменше одного патрубка відведення води з нижньої секції, відповідно до винаходу, що заявляється, - нижня секція виносного циклона містить ежектор, який розташовано нижче рівня води, при цьому конденсат відводять по контуру зливу конденсату з верхньої секції у згаданий ежектор. В окремому варіанті реалізації винаходу, що заявляється, ежектор являє собою трубу Вентурі. В окремому варіанті реалізації винаходу, що заявляється, труба Вентурі, характеризується наявністю змішувальної камери, конфузора та дифузора. В окремому варіанті реалізації винаходу, що заявляється, конденсат, який відводять по контуру зливу конденсату з верхньої секції у ежектор, надходить у змішувальну камеру. В окремому варіанті реалізації винаходу, що заявляється, контур зливу конденсату додатково містить патрубок відведення конденсату у нижню секції перед або за ежектором, по ходу руху конденсату у нижній секції, при цьому згаданий додатковий патрубок містить регулятор рівня води у нижній секції. Розташування ежектора у нижній секції нижче рівня води з відведенням в нього конденсату по контуру зливу конденсату з верхньої секції призводить до того, що у результаті переміщення води у нижній секції у ежекторі утворюється розрідження яке приводить до додаткового підсмоктування конденсату з контуру зливу у результаті чого конденсат не зможе надходити з контуру зливу у верхню секцію. При розгляді варіантів виконання дійсного винаходу використовується вузька термінологія. Однак, дійсний винахід не обмежується прийнятими термінами та слід мати на увазі, що кожний такий термін охоплює усі еквівалентні елементи, які працюють аналогічним чином та використовуються для рішення тих самих завдань. Короткий опис креслень. На фіг. 1 - схематично зображено відомий виносний циклон. На фіг. 2 - зображено виносний циклон, відповідно до винаходу, що заявляється. На фіг. 3 - зображено ежектор, який розташовано у нижній секції виносного циклона. На фіг. 4 - зображено варіант виконання виносного циклона, відповідно до винаходу, що заявляється. На фіг. 5 - зображено варіант виконання ежектора виносного циклона, відповідно до винаходу, що заявляється. Детальний опис креслень. На фіг. 1 - схематично зображено відомий виносний циклон, який містить вертикально орієнтований корпус 1, розділений на дві секції, а саме верхню 2 та нижню 3 секції. Патрубок подання 4 пароводяної суміші, який примикає до нижньої 3 секції, вище рівня води 5 у нижній 3 секції. Контур циркуляції 6 вологої пари з нижньої 3 секції у верхню 2 секцію. Двох камер, а саме центральної 71 камери сухої пари та крайньої 72 камери збору конденсату. Патрубок відведення 8 сухої пари з центральної 71 камери сухої пари. Контур зливу 9 конденсату з крайньої 7 2 2 UA 101067 C2 5 10 15 20 25 30 35 40 45 50 55 60 камери збору конденсату у нижню 3 секцію. Патрубок відведення 10 води з нижньої 3 секції. Дірчастий лист 11, який розташовано у нижній 3 секції вище рівня води 5 та патрубка подання 4 пароводяної суміші. Завихрювачі 12, розташовані у верхній 2 секції. На фіг. 2 - схематично зображено виносний циклон, що заявляється, який містить вертикально орієнтований корпус 20, розділений на дві секції, а саме, верхню 21 та нижню 22 секції. Патрубок подання 23 пароводяної суміші, який примикає до нижньої 22 секції, вище рівня води 24 у нижній 22 секції. Контур циркуляції 25 вологої пари з нижньої 22 секції у верхню 21 секцію. Двох камер, а саме центральної 26 1 камери сухої пари та крайньої 262 камери збору конденсату. Патрубок відведення 27 сухої пари з центральної 261 камери сухої пари. Контуру зливу 28 конденсату з крайньої 262 камери збору конденсату у нижню 22 секцію. Патрубок відведення 29 води з нижньої 22 секції. Контур зливу 28 конденсату містить додатковий патрубок рівня води 281. Нижня 22 секція виносного циклона містить ежектор 30, розташований нижче рівня води 24, при цьому конденсат відводять по контуру зливу 28 конденсату з верхньої 21 секції у ежектор 30. Дірчавий лист 31, який розташовано у нижній 22 секції вище рівня води 24 та патрубка подання 23 пароводяної суміші. Завихрювачі 32, розташовані у верхній 21 секції. Регулятор 33, який розташовано у додатковому патрубку 28і рівня води. На фіг. 3 - зображено ежектор 30, який являє собою трубу Вентурі, яка містить: змішувальну камеру 301, конфузор 302 та дифузор 303. На фіг. 4 - зображено варіант виконання виносного циклона, який відрізняється від виносного циклона фіг. 2 тим, що додатковий патрубок 28 1 рівня води розташовано за ежектором 30. На фіг. 5 - зображено варіант виконання виносного циклона, який відрізняється способом виконання ежектора 30. Так на фіг. 2 ежектор 30 було розташовано всередині корпусу 20, а на фіг. 5 зображено варіант, коли ежектор 30 виконано у корпусі 20. Виносний циклон, відповідно до винаходу, що заявляється (фіг. 2), працює наступним чином, пароводяна суміш підводиться через патрубок подання 23 пароводяної суміші у нижню 22 секцію по дотичній, у результаті чого у нижній 22 секції утворюється закручувальний висхідний вихровий потік пароводяної суміші. Закручувальний висхідний вихровий потік призводить до впливу гравітаційних та відцентрованих сил на пароводяну суміш, у результаті чого на стінках корпусу 20 нижньої 22 секції утворюється конденсат у вигляді водяної плівки, яка стікається по стінкам нижньої 22 секції та утворює рівень води 24. З нижньої 22 секції вода відводиться у патрубок відведення 29. Регулювання та встановлення рівня води у виносному циклоні здійснюється за рахунок регулятора 33 (фіг. 2). У нижній 22 секції висхідний вихровий потік просувається до гори по нижній 22 секції, у верхній частині якої розташовано дірчастий лист 31, завдяки якому відбувається додаткова сепарація пароводяної суміші з утворенням вологої пари, а також відбувається вирівнювання тиску висхідного закручувального вихрового потоку для здійснення рівномірного відведення вологої пари через контури циркуляції 25 вологої пари у верхню 21 секцію. У верхній частині нижньої 22 секції утворюється вологий пар, який відводиться через контури циркуляції 25 у верхню 21 секцію, при цьому волога пара подається у верхню частину верхньої 21 секції по дотичній для формування низхідного закручувального вихрового потоку, також для підсилення низхідного закручувального вихрового потоку у верхній 21 секції розташовують завихрювачі 32. У результаті формування низхідного закручувального вихрового потоку відбувається розподілення у верхній 21 секції вологої пари по ступеню вологості. При цьому волога пара знаходиться ближче до стінок корпусу 20 верхньої 21 секції, суха пара знаходиться у центральній зоні верхньої 21 секції. Також можливий варіант реалізації, коли у верхній 21 секції додатково розташовують середню камеру (на фігурах не зображена) для відведення вологої пари на технологічні потреби. На периферії низхідного закручувального вихрового потоку відбувається активна взаємодія крапель, які містяться у вологій парі, у більш крупні краплі, які випадають як конденсат у вигляді водяної плівки на поверхні корпусу 20 верхньої 21 секції, при цьому конденсат надходить у крайню 262 камеру збору конденсату, з якої конденсат через контур зливу 28 надходить у нижню 22 секцію. Завдяки формуванню низхідного закручувального вихрового потоку у верхній 21 секції конденсат у вигляді водяної плівки не зможе виноситися разом з сухою парою з виносного циклона, а навпаки, уся надлишкова волога збирається у крайній 262 камері збору конденсату, при цьому волога з крайньої 262 камери по контуру зливу 28 відводиться у ежектор 30. У ежекторі 30 відбувається звуження пропускного перерізу у змішувальній 301 камері у результаті чого швидкість руху води збільшується у змішувальній 301 камері у порівнянні з рухом води у нижній 22 секції. Збільшення швидкості води призводить до зменшення тиску у ежекторі 30. Цьому зменшення тиску у змішувальній камері 301 призводить до того, що різниця тисків між тиском у верхній 21 секції та тиском у 3 UA 101067 C2 5 10 ежекторі 30 більше, ніж різниця тисків між тиском у верхній 21 секції та тиском у нижній 22 секції у результаті чого відбувається підсмоктування конденсату з контуру зливу 28 у ежектор 30, у результаті чого рівень конденсату у контурі зливу 28 стабільний, причому конденсат не зможе потрапити з контуру зливу 28 у крайню 262 камеру. Суха пара з верхньої 21 секції відводиться через центральну камеру 26 т сухої пари у патрубок відведення сухої пари 27. Зрозуміло, що вищевикладене лише декілька можливих варіантів здійснення винаходу. Винахід не обмежується варіантами, які було викладено вище та зображено на фігурах. Технічним результатом винаходу, що заявляється є підтримання стабільного рівня конденсату у контурі зливу конденсату з верхньої секції. Також технічним результатом винаходу, що заявляється є збільшення ефективності роботи виносного циклона. ФОРМУЛА ВИНАХОДУ 15 20 25 30 35 1. Виносний циклон, що містить - вертикально орієнтований корпус, розділений на дві секції, а саме верхню та нижню секції, - щонайменше один патрубок подання пароводяної суміші, який примикає до нижньої секції, вище рівня води у нижній секції, - щонайменше один контур циркуляції вологої пари з нижньої секції у верхню секцію, - у верхній секції дві камери, а саме центральну камеру сухої пари та крайню камеру збору конденсату, - щонайменше один патрубок відведення сухої пари з центральної камери сухої пари, - щонайменше один контур зливу конденсату з крайньої камери збору конденсату у нижню секцію, - щонайменше один патрубок відведення води з нижньої секції, який відрізняється тим, що - нижня секція виносного циклона містить ежектор, який розташовано нижче рівня води, при цьому конденсат відводиться по контуру зливу конденсату з верхньої секції у згаданий ежектор. 2. Циклон за п. 1, який відрізняється тим, що ежектор, являє собою трубу Вентурі. 3. Циклон за п. 2, який відрізняється тим, що труба Вентурі характеризується наявністю змішувальної камери, конфузора та дифузора. 4. Циклон за п. 3, який відрізняється тим, що конденсат, який відводиться по контуру зливу конденсату з верхньої секції у ежектор, надходить у змішувальну камеру. 5. Циклон за будь-яким з вищевказаних пунктів 1-4, який відрізняється тим, що контур зливу конденсату додатково містить патрубок відведення конденсату у нижню секції перед або за ежектором, по ходу руху конденсату у нижній секції, при цьому згаданий додатковий патрубок містить регулятор рівня води у нижній секції. 4 UA 101067 C2 5 UA 101067 C2 Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
