Циклон батарейний

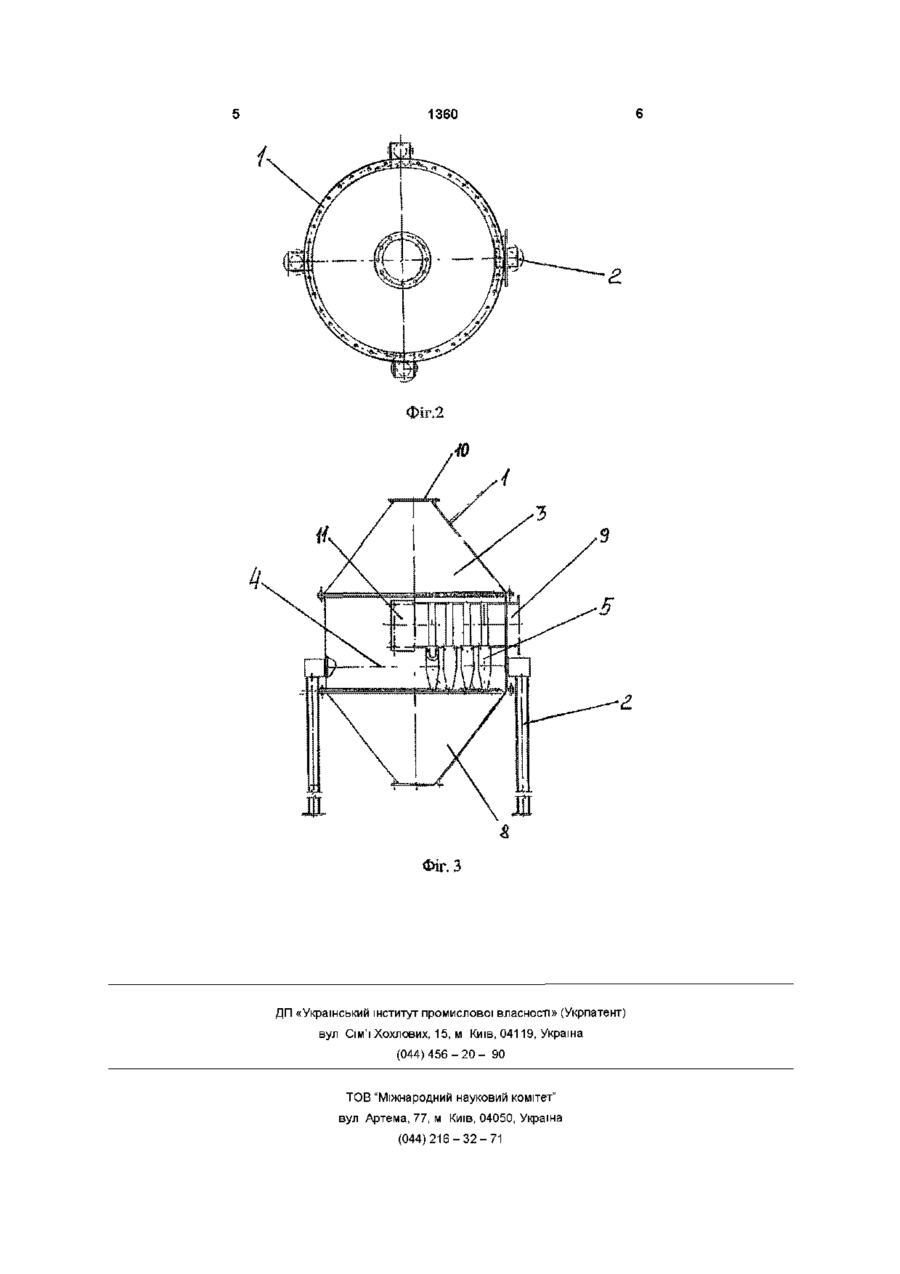

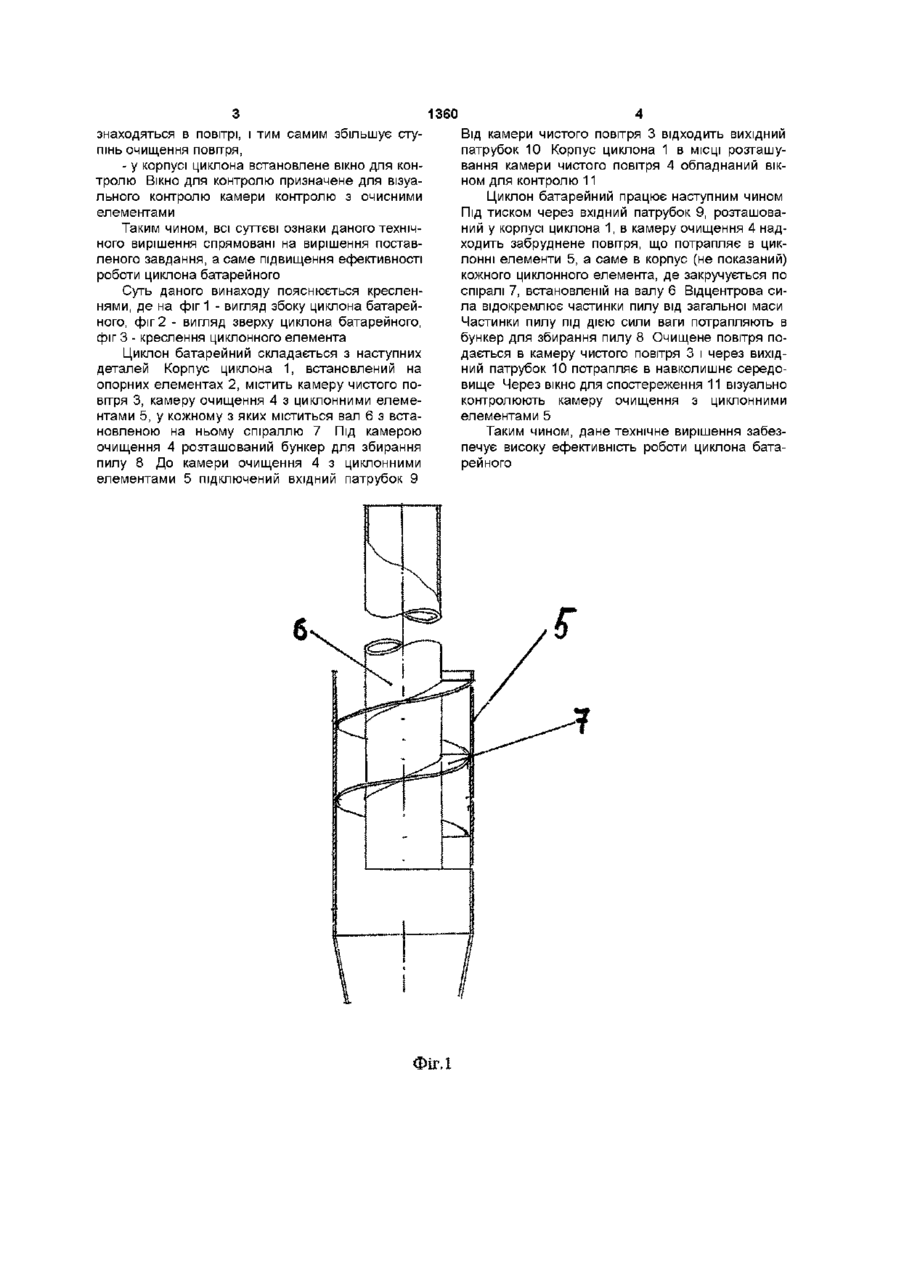

1 Циклон батарейний, що складається з корпусу циклона, встановленого на опорних елементах, який відрізняється тим, що поперечний переріз корпусу циклона в МІСЦІ розташування циклонних елементів, камери чистого повітря і бункера для збирання пилу виконаний у вигляді кола 2 Циклон батарейний за п 1, який відрізняється тим, що, щонайменше, в одному циклонному елементі спіраль виконана двозахідною 3 Циклон батарейний за пп 1, 2, який відрізняється тим, що, щонайменше, в одному циклонному елементі спіраль виконана багатозахідною 4 Циклон батарейний за одним з пп 1-3, який відрізняється тим, що в корпусі циклона виконане вікно для контролю Корисна модель стосується машинобудування і може бути використана у виробничих приміщеннях машинобудівних та інших підприємств Найбільш близькою до моделі, що заявляється, за технічною суттю і технічним ефектом, якого досягають, є конструкція, прийнята за прототип, що складається з корпусу, встановленого на опорних елементах, що містить камеру очищеного повітря, камеру очищення з циклонними елементами, бункер для збирання пилу, вхідний патрубок, вихідний патрубок ("Вентиляционные установки машиностроительных заводов", видавництво «Машиностроение», М , 1964, crop 590) Недоліком даного циклона є недостатньо висока ефективність його роботи через недостатньо високі МІЦНІСНІ характеристики корпусу циклона В основу корисної моделі поставлена задача підвищення ефективності роботи циклона батарейного шляхом удосконалення конструкції корпусу циклона Поставлене завдання вирішується тим, що у циклоні батарейному, який складається з корпусу циклона, встановленого на опорних елементах, що містить камеру чистого повітря, камеру очищення з циклонними елементами, встановленими на валу з виконаною на ньому однозахідною спіраллю, бункер для збирання пилу, вхідний і вихідний патрубки, ВІДПОВІДНО до корисної моделі, поперечний переріз корпусу циклона в МІСЦІ розташування камери очищення з циклонними елементами, камери чистого повітря і бункера для збирання пилу виконаний у вигляді кола Щонайменше, в одному циклонному елементі спіраль виконана двозахідною Щонайменше, в одному циклонному елементі спіраль виконана багатозахідною У корпусі циклона виконане вікно для контролю Таким чином, запропонована конструкція циклона батарейного має наступні ВІДМІТНІ ознаки - поперечний переріз корпусу циклона в МІСЦІ розташування циклонних елементів, камери чистого повітря і бункера для збирання пилу виконаний у вигляді кола Це передбачене для того, щоб підвищити МІЦНІСНІ характеристики корпусу циклона батарейного з метою одержання можливості збільшення потужності циклона батарейного (збільшення об'єму повітря, що пропускається через циклон батарейний) за рахунок збільшення тиску, наявність концентраторів напруження в корпусі циклона батарейного при підвищенні тиску може призвести до руйнування корпусу циклона та циклона батарейного у цілому, для виключення концентраторів напруження кожна з частин корпусу циклона виконана у вигляді тіл обертання, у поперечному перерізі кожної з яких лежить окружність, - щонайменше, в одному циклонному елементі спіраль виконана двозахідною Двозахідна спіраль призначена для зниження швидкості проходження повітря через циклонний елемент і збільшує час дії відцентрових сил на частки пилу, що знаходяться в повітрі, і тим самим збільшує ступінь очищення повітря, - щонайменше, в одному циклонному елементі спіраль виконана багатозахідною Багатозахідна спіраль призначена для зниження швидкості проходження повітря через циклонний елемент і збільшує час дії відцентрових сил на частки пилу, що О (О со 1360 знаходяться в повітрі, і тим самим збільшує ступінь очищення повітря, - у корпусі циклона встановлене вікно для контролю Вікно ДЛЯ контролю призначене для візуального контролю камери контролю з очисними елементами Таким чином, всі суттєві ознаки даного технічного вирішення спрямовані на вирішення поставленого завдання, а саме підвищення ефективності роботи циклона батарейного Суть даного винаходу пояснюється кресленнями, де на фіг 1 - вигляд збоку циклона батарейного, фіг 2 - вигляд зверху циклона батарейного, фіг 3 - креслення циклонного елемента Циклон батарейний складається з наступних деталей Корпус циклона 1, встановлений на опорних елементах 2, містить камеру чистого повітря 3, камеру очищення 4 з циклонними елементами 5, у кожному з яких міститься вал 6 з встановленою на ньому спіраллю 7 Під камерою очищення 4 розташований бункер для збирання пилу 8 До камери очищення 4 з циклонними елементами 5 підключений вхідний патрубок 9 Фіг Л Від камери чистого повітря 3 відходить вихідний патрубок 10 Корпус циклона 1 в МІСЦІ розташування камери чистого повітря 4 обладнаний вікном для контролю 11 Циклон батарейний працює наступним чином Під ТИСКОМ через вхідний патрубок 9, розташований у корпусі циклона 1, в камеру очищення 4 надходить забруднене повітря, що потрапляє в циклонні елементи 5, а саме в корпус (не показаний) кожного циклонного елемента, де закручується по спіралі 7, встановленій на валу 6 Відцентрова сила відокремлює частинки пилу від загальної маси Частинки пилу під дією сили ваги потрапляють в бункер для збирання пилу 8 Очищене повітря подається в камеру чистого повітря 3 і через вихідний патрубок 10 потрапляє в навколишнє середовище Через вікно для спостереження 11 візуально контролюють камеру очищення з циклонними елементами 5 Таким чином, дане технічне вирішення забезпечує високу ефективність роботи циклона батарейного 1360 іг.2 Фіг. З ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
