Завантажити PDF файл.

Формула / Реферат

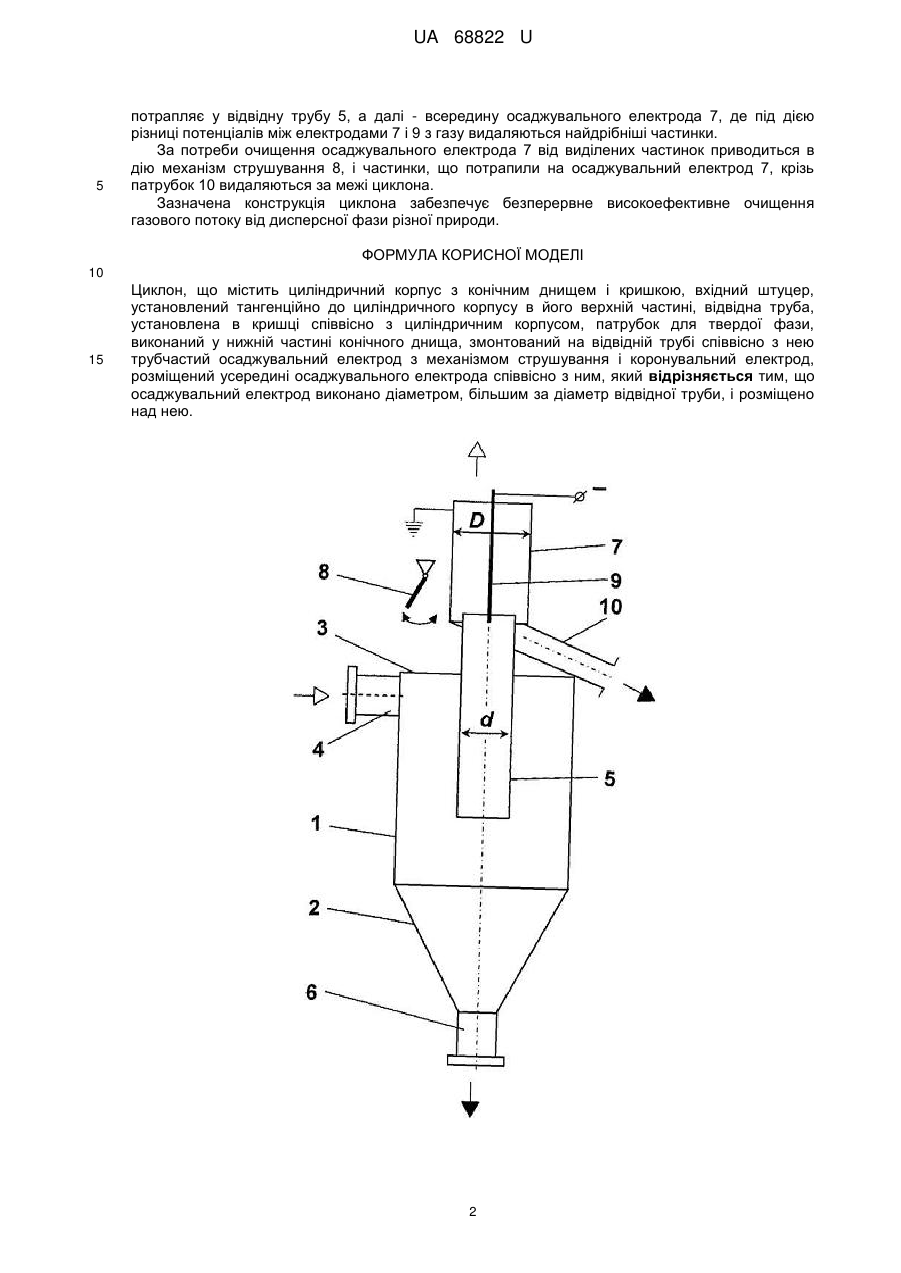

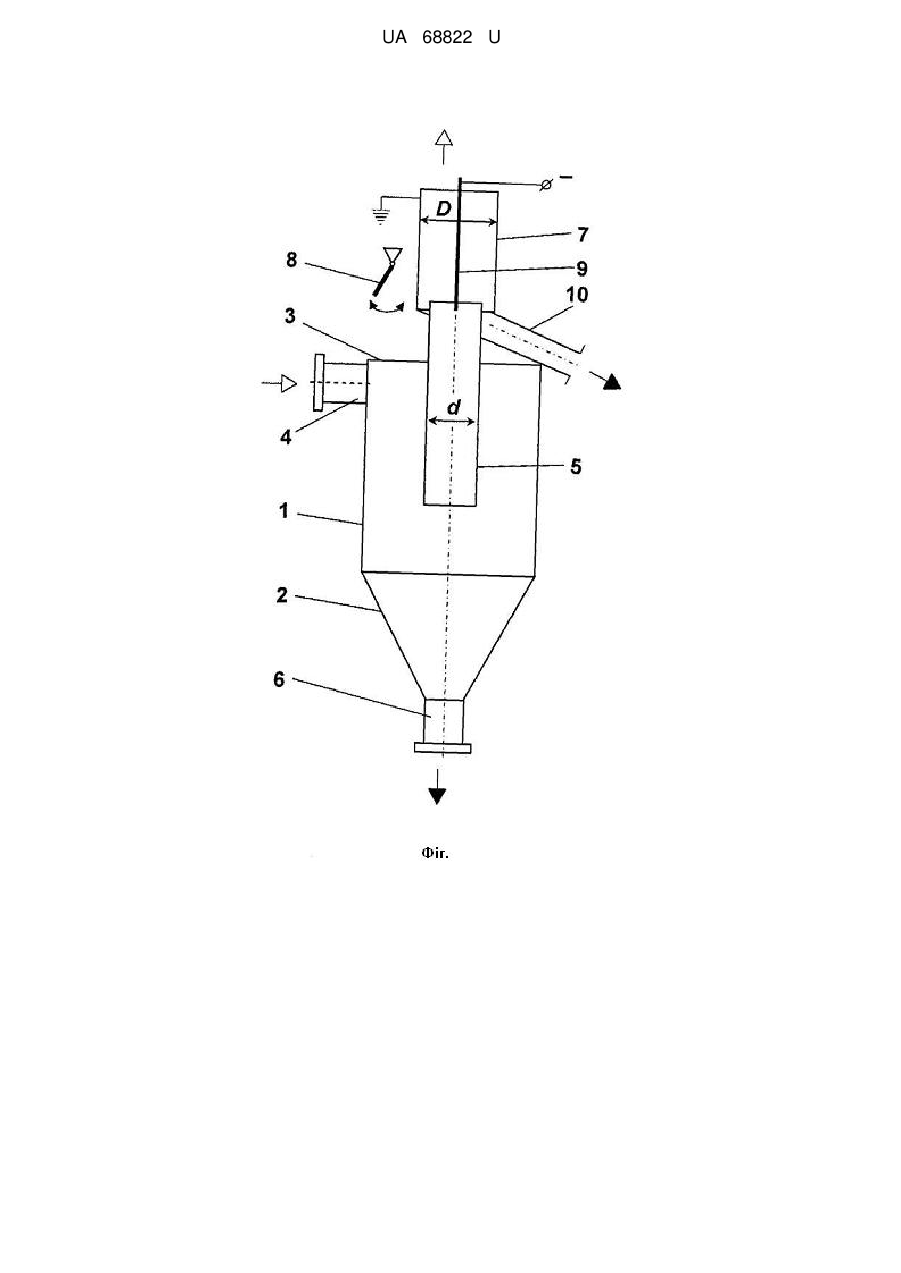

Циклон, що містить циліндричний корпус з конічним днищем і кришкою, вхідний штуцер, установлений тангенційно до циліндричного корпусу в його верхній частині, відвідна труба, установлена в кришці співвісно з циліндричним корпусом, патрубок для твердої фази, виконаний у нижній частині конічного днища, змонтований на відвідній трубі співвісно з нею трубчастий осаджувальний електрод з механізмом струшування і коронувальний електрод, розміщений усередині осаджувального електрода співвісно з ним, який відрізняється тим, що осаджувальний електрод виконано діаметром, більшим за діаметр відвідної труби, і розміщено над нею.

Текст

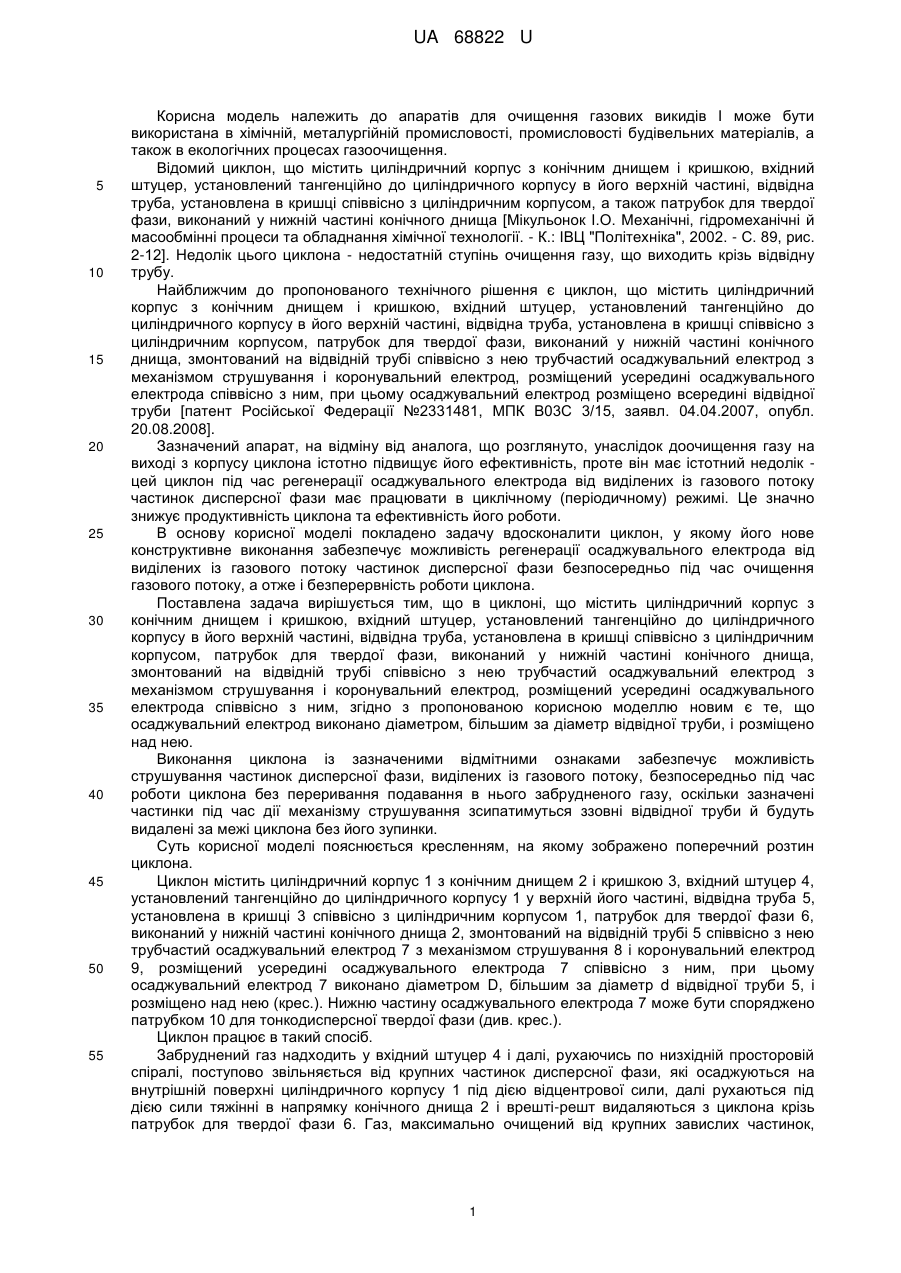

Реферат: UA 68822 U UA 68822 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до апаратів для очищення газових викидів І може бути використана в хімічній, металургійній промисловості, промисловості будівельних матеріалів, а також в екологічних процесах газоочищення. Відомий циклон, що містить циліндричний корпус з конічним днищем і кришкою, вхідний штуцер, установлений тангенційно до циліндричного корпусу в його верхній частині, відвідна труба, установлена в кришці співвісно з циліндричним корпусом, а також патрубок для твердої фази, виконаний у нижній частині конічного днища [Мікульонок І.О. Механічні, гідромеханічні й масообмінні процеси та обладнання хімічної технології. - К.: ІВЦ "Політехніка", 2002. - С. 89, рис. 2-12]. Недолік цього циклона - недостатній ступінь очищення газу, що виходить крізь відвідну трубу. Найближчим до пропонованого технічного рішення є циклон, що містить циліндричний корпус з конічним днищем і кришкою, вхідний штуцер, установлений тангенційно до циліндричного корпусу в його верхній частині, відвідна труба, установлена в кришці співвісно з циліндричним корпусом, патрубок для твердої фази, виконаний у нижній частині конічного днища, змонтований на відвідній трубі співвісно з нею трубчастий осаджувальний електрод з механізмом струшування і коронувальний електрод, розміщений усередині осаджувального електрода співвісно з ним, при цьому осаджувальний електрод розміщено всередині відвідної труби [патент Російської Федерації №2331481, МПК В03С 3/15, заявл. 04.04.2007, опубл. 20.08.2008]. Зазначений апарат, на відміну від аналога, що розглянуто, унаслідок доочищення газу на виході з корпусу циклона істотно підвищує його ефективність, проте він має істотний недолік цей циклон під час регенерації осаджувального електрода від виділених із газового потоку частинок дисперсної фази має працювати в циклічному (періодичному) режимі. Це значно знижує продуктивність циклона та ефективність його роботи. В основу корисної моделі покладено задачу вдосконалити циклон, у якому його нове конструктивне виконання забезпечує можливість регенерації осаджувального електрода від виділених із газового потоку частинок дисперсної фази безпосередньо під час очищення газового потоку, а отже і безперервність роботи циклона. Поставлена задача вирішується тим, що в циклоні, що містить циліндричний корпус з конічним днищем і кришкою, вхідний штуцер, установлений тангенційно до циліндричного корпусу в його верхній частині, відвідна труба, установлена в кришці співвісно з циліндричним корпусом, патрубок для твердої фази, виконаний у нижній частині конічного днища, змонтований на відвідній трубі співвісно з нею трубчастий осаджувальний електрод з механізмом струшування і коронувальний електрод, розміщений усередині осаджувального електрода співвісно з ним, згідно з пропонованою корисною моделлю новим є те, що осаджувальний електрод виконано діаметром, більшим за діаметр відвідної труби, і розміщено над нею. Виконання циклона із зазначеними відмітними ознаками забезпечує можливість струшування частинок дисперсної фази, виділених із газового потоку, безпосередньо під час роботи циклона без переривання подавання в нього забрудненого газу, оскільки зазначені частинки під час дії механізму струшування зсипатимуться ззовні відвідної труби й будуть видалені за межі циклона без його зупинки. Суть корисної моделі пояснюється кресленням, на якому зображено поперечний розтин циклона. Циклон містить циліндричний корпус 1 з конічним днищем 2 і кришкою 3, вхідний штуцер 4, установлений тангенційно до циліндричного корпусу 1 у верхній його частині, відвідна труба 5, установлена в кришці 3 співвісно з циліндричним корпусом 1, патрубок для твердої фази 6, виконаний у нижній частині конічного днища 2, змонтований на відвідній трубі 5 співвісно з нею трубчастий осаджувальний електрод 7 з механізмом струшування 8 і коронувальний електрод 9, розміщений усередині осаджувального електрода 7 співвісно з ним, при цьому осаджувальний електрод 7 виконано діаметром D, більшим за діаметр d відвідної труби 5, і розміщено над нею (крес.). Нижню частину осаджувального електрода 7 може бути споряджено патрубком 10 для тонкодисперсної твердої фази (див. крес.). Циклон працює в такий спосіб. Забруднений газ надходить у вхідний штуцер 4 і далі, рухаючись по низхідній просторовій спіралі, поступово звільняється від крупних частинок дисперсної фази, які осаджуються на внутрішній поверхні циліндричного корпусу 1 під дією відцентрової сили,далі рухаються під дією сили тяжінні в напрямку конічного днища 2 і врешті-решт видаляються з циклона крізь патрубок для твердої фази 6. Газ, максимально очищений від крупних завислих частинок, 1 UA 68822 U 5 потрапляє у відвідну трубу 5, а далі - всередину осаджувального електрода 7, де під дією різниці потенціалів між електродами 7 і 9 з газу видаляються найдрібніші частинки. За потреби очищення осаджувального електрода 7 від виділених частинок приводиться в дію механізм струшування 8, і частинки, що потрапили на осаджувальний електрод 7, крізь патрубок 10 видаляються за межі циклона. Зазначена конструкція циклона забезпечує безперервне високоефективне очищення газового потоку від дисперсної фази різної природи. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Циклон, що містить циліндричний корпус з конічним днищем і кришкою, вхідний штуцер, установлений тангенційно до циліндричного корпусу в його верхній частині, відвідна труба, установлена в кришці співвісно з циліндричним корпусом, патрубок для твердої фази, виконаний у нижній частині конічного днища, змонтований на відвідній трубі співвісно з нею трубчастий осаджувальний електрод з механізмом струшування і коронувальний електрод, розміщений усередині осаджувального електрода співвісно з ним, який відрізняється тим, що осаджувальний електрод виконано діаметром, більшим за діаметр відвідної труби, і розміщено над нею. 2 UA 68822 U Комп’ютерна верстка А. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3

Дивитися

Додаткова інформація

Назва патенту англійською

Cyclone

Автори англійською

Mikulionok Ihor Olehovych

Назва патенту російською

Циклон

Автори російською

Микуленок Игорь Олегович

МПК / Мітки

МПК: B03C 3/15, B04C 9/00

Мітки: циклон
