Пересувний перевантажувальний пристрій для стрічкових конвеєрів, спосіб зниження вантажної висоти і спосіб переміщення

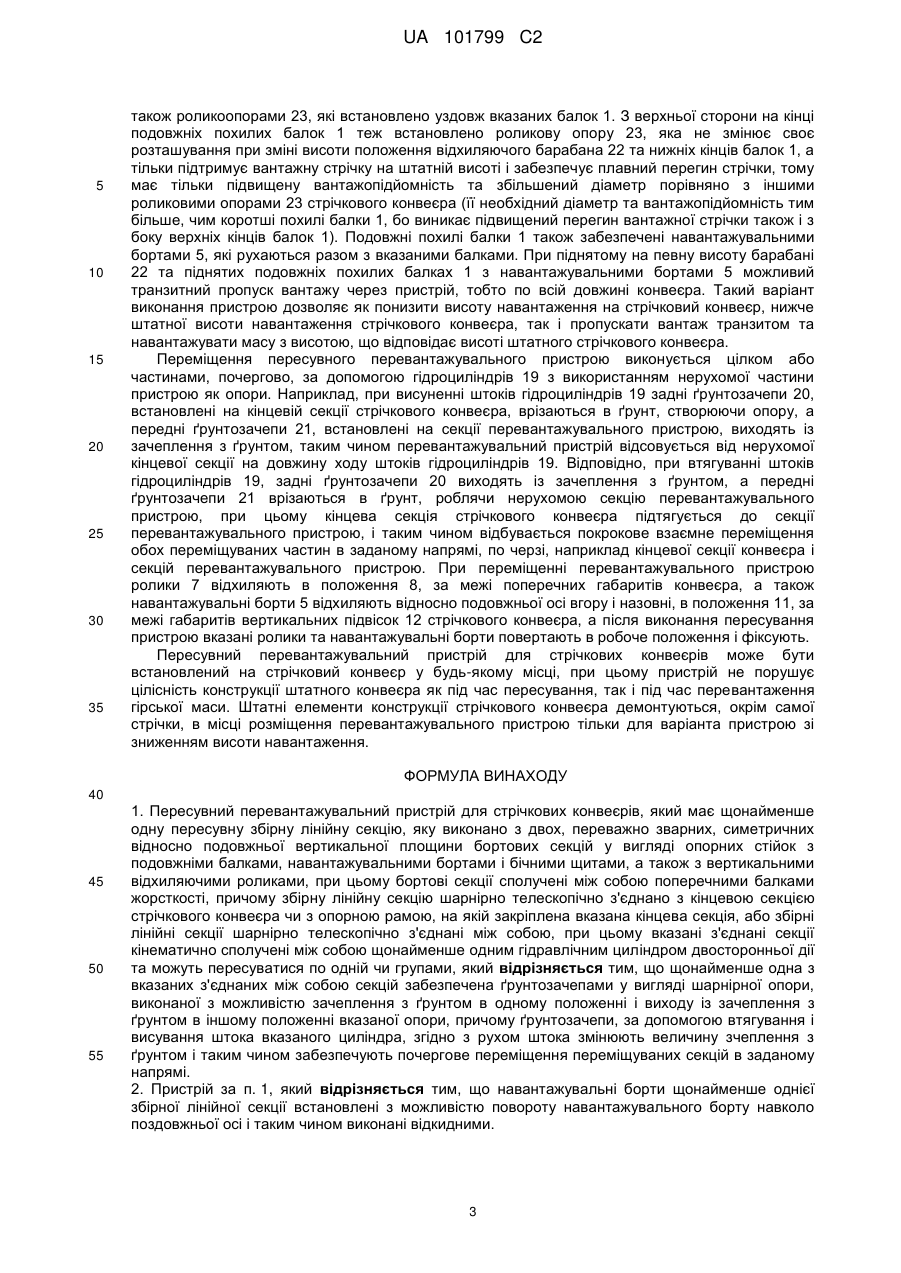

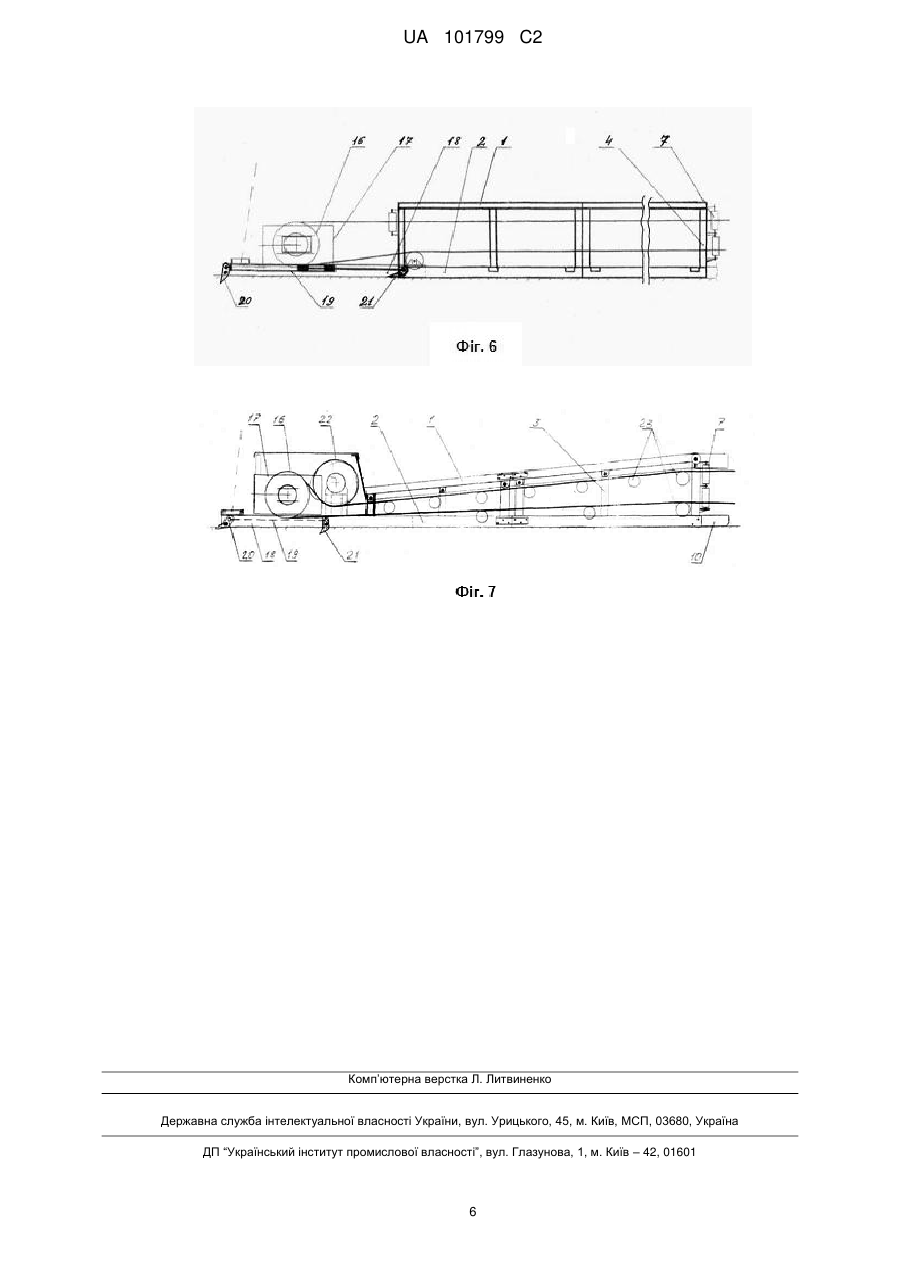

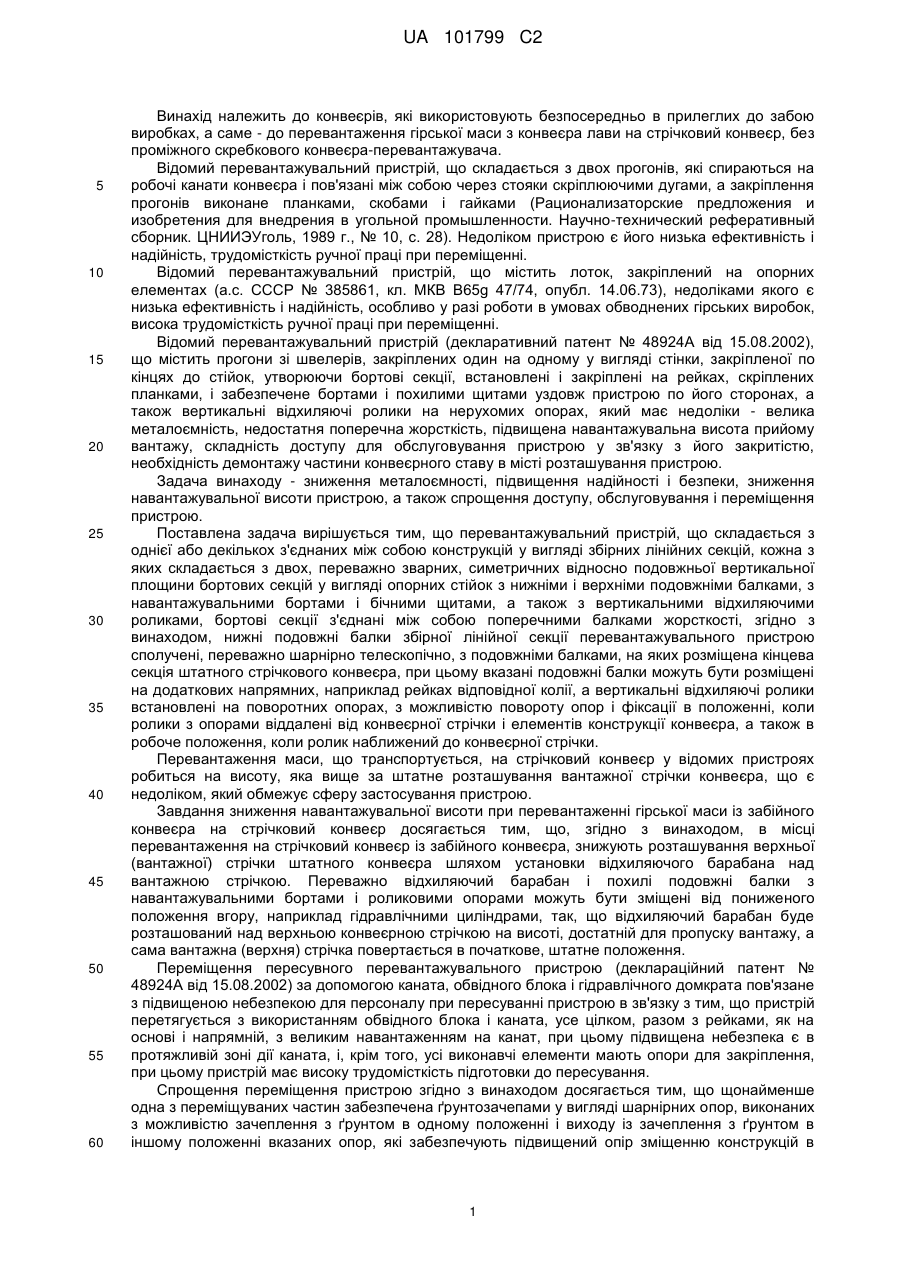

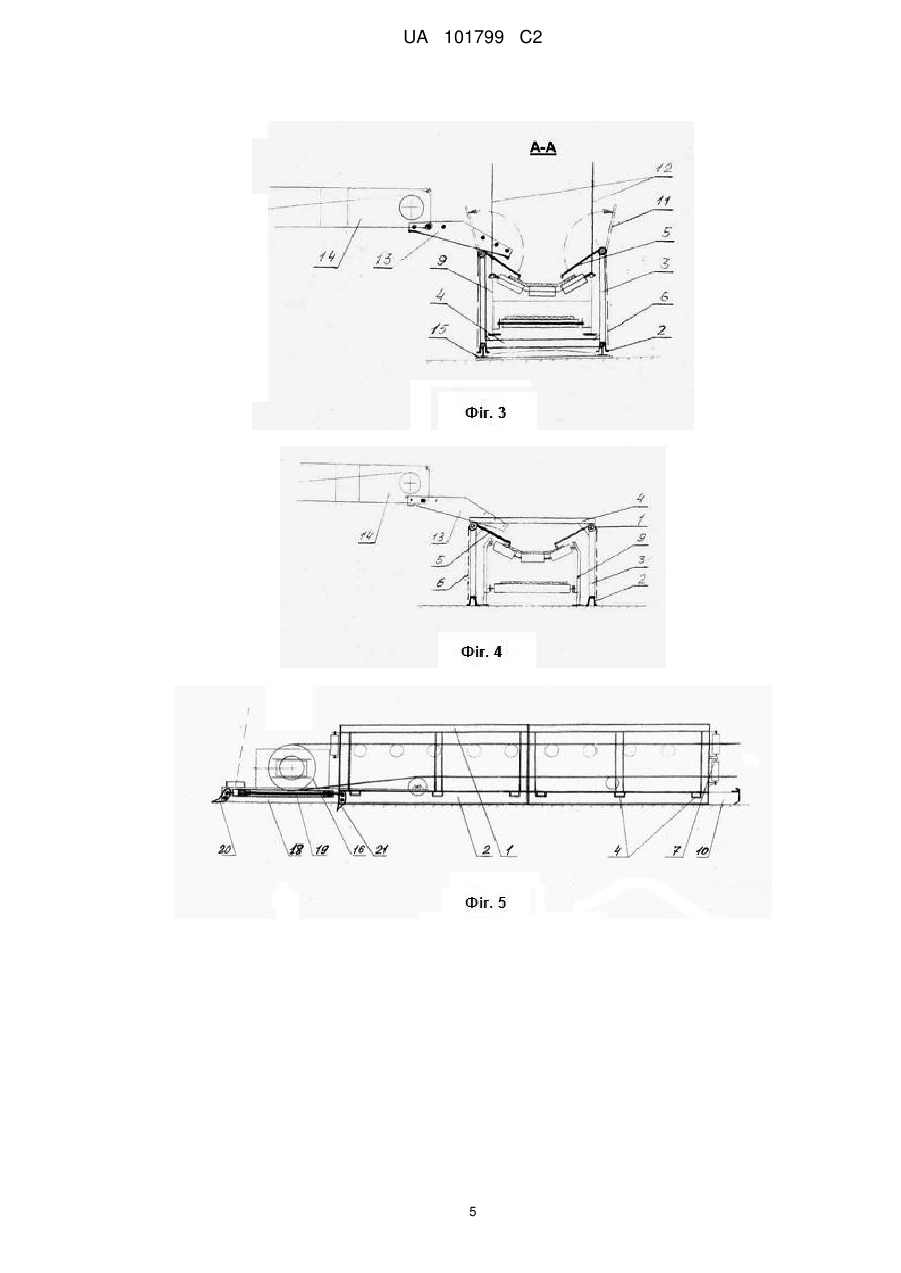

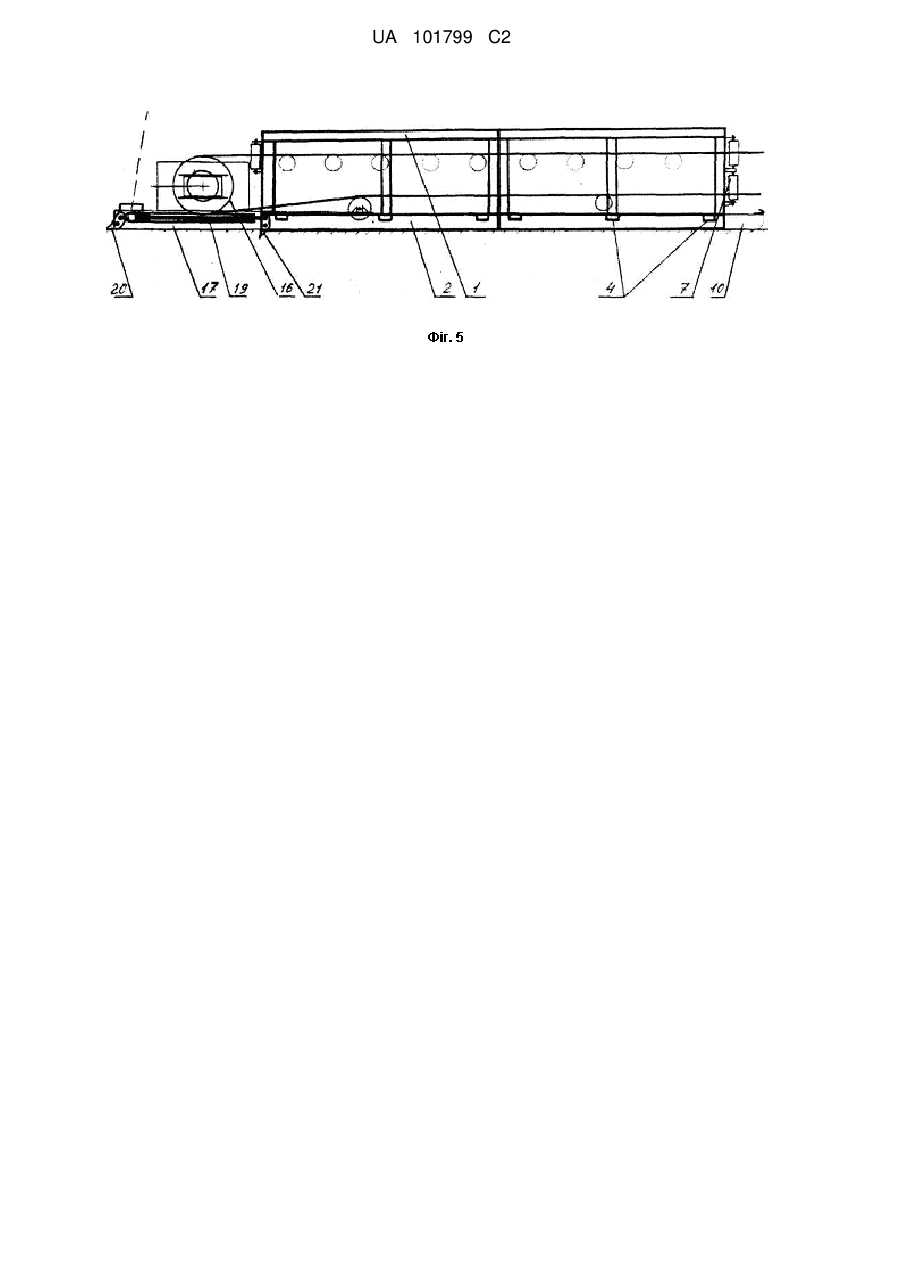

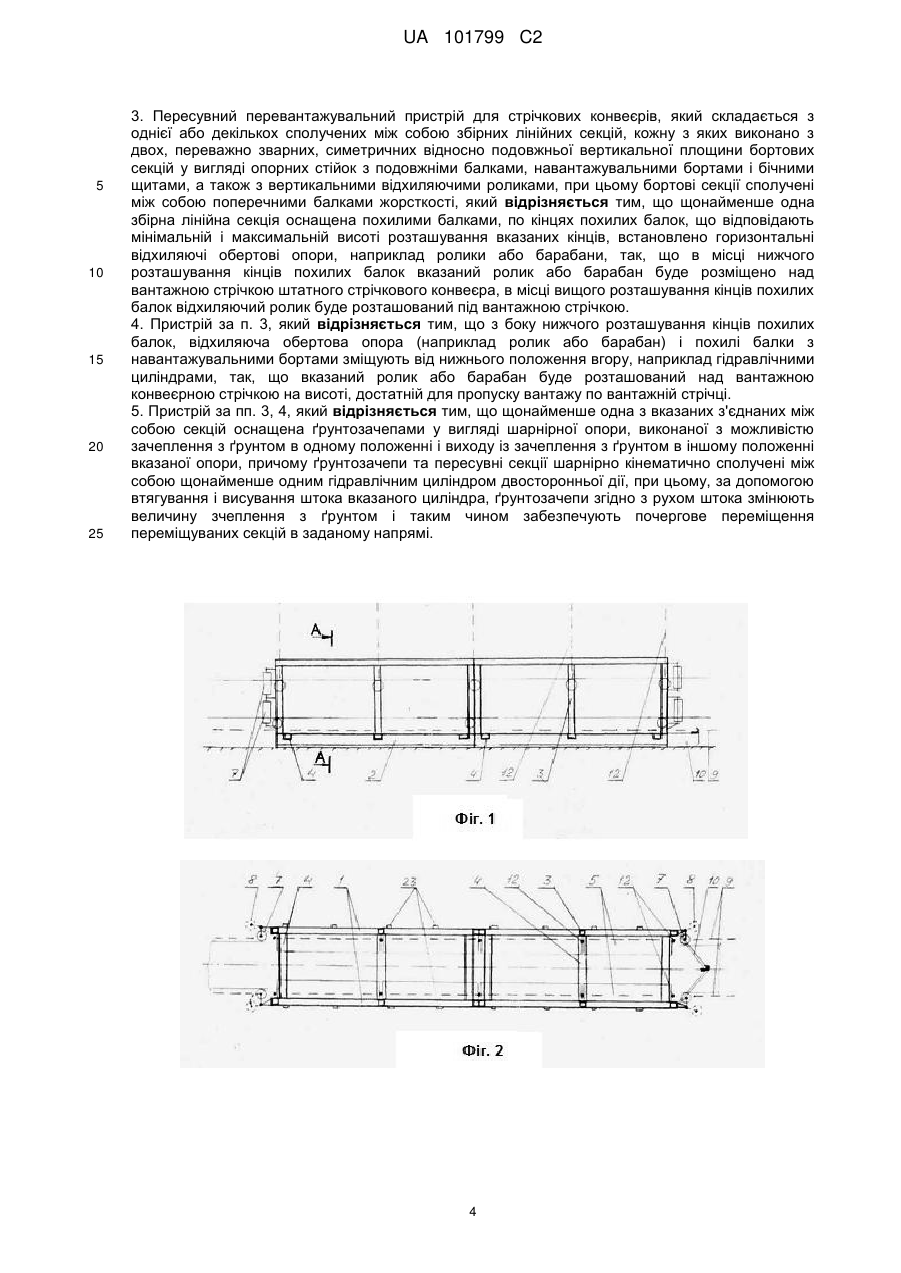

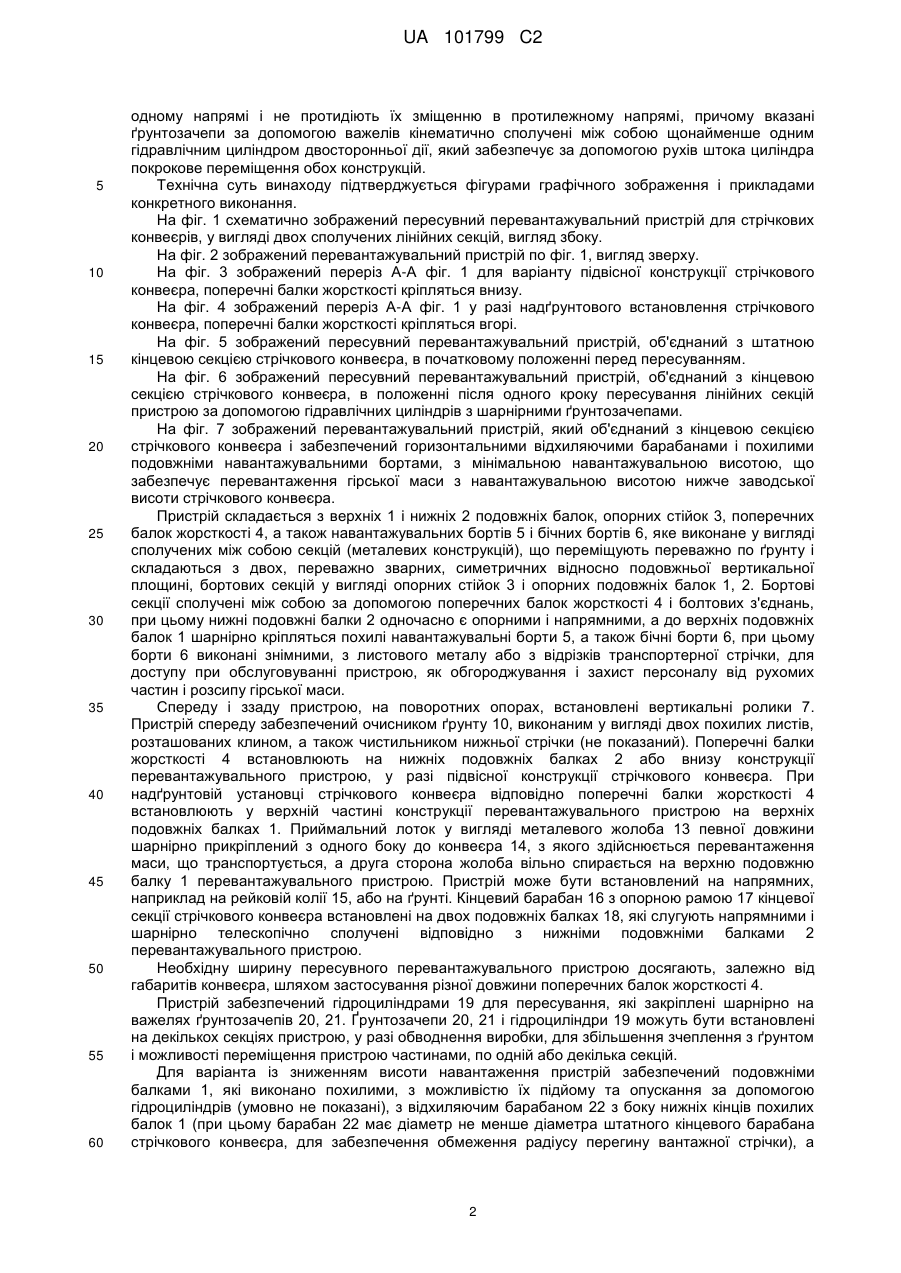

Реферат: Винахід належить до конвеєрів, які використовують безпосередньо в прилеглих до забою виробках, а саме - до перевантаження гірської маси з конвеєра лави на стрічковий конвеєр, без проміжного скребкового конвеєра-перевантажувача. Пересувний перевантажувальний пристрій для стрічкових конвеєрів складається з щонайменше однієї пересувної збірної лінійної секції, яка виконана з двох, переважно зварних, симетричних відносно подовжньої вертикальної площини бортових секцій у вигляді опорних стійок з подовжніми балками, навантажувальними бортами і бічними щитами, а також з вертикальними відхиляючими роликами, при цьому бортові секції сполучені між собою поперечними балками жорсткості. Одна з лінійних секцій може мати похилі балки з відхиляючими обертовими опорами, наприклад роликами (барабанами), для зниження розташування вантажної стрічки конвеєра, що дозволяє вантажити гірську масу з висотою вантаження менше, ніж заводська висота вантаження штатного стрічкового конвеєра. Переміщення пересувного перевантажувального пристрою виконується цілком або частинами, по ґрунту або по напрямних опорах, за допомогою гідравлічних циліндрів, які сполучені з шарнірними ґрунтозачепами, причому ґрунтозачепи, за допомогою втягування і висування штока вказаного циліндра, згідно з рухом штока змінюють величину зчеплення з ґрунтом і таким чином забезпечують почергове переміщення переміщуваних секцій в заданому напрямі. UA 101799 C2 (12) UA 101799 C2 UA 101799 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до конвеєрів, які використовують безпосередньо в прилеглих до забою виробках, а саме - до перевантаження гірської маси з конвеєра лави на стрічковий конвеєр, без проміжного скребкового конвеєра-перевантажувача. Відомий перевантажувальний пристрій, що складається з двох прогонів, які спираються на робочі канати конвеєра і пов'язані між собою через стояки скріплюючими дугами, а закріплення прогонів виконане планками, скобами і гайками (Рационализаторские предложения и изобретения для внедрения в угольной промышленности. Научно-технический реферативный сборник. ЦНИИЭУголь, 1989 г., № 10, с. 28). Недоліком пристрою є його низька ефективність і надійність, трудомісткість ручної праці при переміщенні. Відомий перевантажувальний пристрій, що містить лоток, закріплений на опорних елементах (а.с. СССР № 385861, кл. МКВ B65g 47/74, опубл. 14.06.73), недоліками якого є низька ефективність і надійність, особливо у разі роботи в умовах обводнених гірських виробок, висока трудомісткість ручної праці при переміщенні. Відомий перевантажувальний пристрій (декларативний патент № 48924А від 15.08.2002), що містить прогони зі швелерів, закріплених один на одному у вигляді стінки, закріпленої по кінцях до стійок, утворюючи бортові секції, встановлені і закріплені на рейках, скріплених планками, і забезпечене бортами і похилими щитами уздовж пристрою по його сторонах, а також вертикальні відхиляючі ролики на нерухомих опорах, який має недоліки - велика металоємність, недостатня поперечна жорсткість, підвищена навантажувальна висота прийому вантажу, складність доступу для обслуговування пристрою у зв'язку з його закритістю, необхідність демонтажу частини конвеєрного ставу в місті розташування пристрою. Задача винаходу - зниження металоємності, підвищення надійності і безпеки, зниження навантажувальної висоти пристрою, а також спрощення доступу, обслуговування і переміщення пристрою. Поставлена задача вирішується тим, що перевантажувальний пристрій, що складається з однієї або декількох з'єднаних між собою конструкцій у вигляді збірних лінійних секцій, кожна з яких складається з двох, переважно зварних, симетричних відносно подовжньої вертикальної площини бортових секцій у вигляді опорних стійок з нижніми і верхніми подовжніми балками, з навантажувальними бортами і бічними щитами, а також з вертикальними відхиляючими роликами, бортові секції з'єднані між собою поперечними балками жорсткості, згідно з винаходом, нижні подовжні балки збірної лінійної секції перевантажувального пристрою сполучені, переважно шарнірно телескопічно, з подовжніми балками, на яких розміщена кінцева секція штатного стрічкового конвеєра, при цьому вказані подовжні балки можуть бути розміщені на додаткових напрямних, наприклад рейках відповідної колії, а вертикальні відхиляючі ролики встановлені на поворотних опорах, з можливістю повороту опор і фіксації в положенні, коли ролики з опорами віддалені від конвеєрної стрічки і елементів конструкції конвеєра, а також в робоче положення, коли ролик наближений до конвеєрної стрічки. Перевантаження маси, що транспортується, на стрічковий конвеєр у відомих пристроях робиться на висоту, яка вище за штатне розташування вантажної стрічки конвеєра, що є недоліком, який обмежує сферу застосування пристрою. Завдання зниження навантажувальної висоти при перевантаженні гірської маси із забійного конвеєра на стрічковий конвеєр досягається тим, що, згідно з винаходом, в місці перевантаження на стрічковий конвеєр із забійного конвеєра, знижують розташування верхньої (вантажної) стрічки штатного конвеєра шляхом установки відхиляючого барабана над вантажною стрічкою. Переважно відхиляючий барабан і похилі подовжні балки з навантажувальними бортами і роликовими опорами можуть бути зміщені від пониженого положення вгору, наприклад гідравлічними циліндрами, так, що відхиляючий барабан буде розташований над верхньою конвеєрною стрічкою на висоті, достатній для пропуску вантажу, а сама вантажна (верхня) стрічка повертається в початкове, штатне положення. Переміщення пересувного перевантажувального пристрою (деклараційний патент № 48924А від 15.08.2002) за допомогою каната, обвідного блока і гідравлічного домкрата пов'язане з підвищеною небезпекою для персоналу при пересуванні пристрою в зв'язку з тим, що пристрій перетягується з використанням обвідного блока і каната, усе цілком, разом з рейками, як на основі і напрямній, з великим навантаженням на канат, при цьому підвищена небезпека є в протяжливій зоні дії каната, і, крім того, усі виконавчі елементи мають опори для закріплення, при цьому пристрій має високу трудомісткість підготовки до пересування. Спрощення переміщення пристрою згідно з винаходом досягається тим, що щонайменше одна з переміщуваних частин забезпечена ґрунтозачепами у вигляді шарнірних опор, виконаних з можливістю зачеплення з ґрунтом в одному положенні і виходу із зачеплення з ґрунтом в іншому положенні вказаних опор, які забезпечують підвищений опір зміщенню конструкцій в 1 UA 101799 C2 5 10 15 20 25 30 35 40 45 50 55 60 одному напрямі і не протидіють їх зміщенню в протилежному напрямі, причому вказані ґрунтозачепи за допомогою важелів кінематично сполучені між собою щонайменше одним гідравлічним циліндром двосторонньої дії, який забезпечує за допомогою рухів штока циліндра покрокове переміщення обох конструкцій. Технічна суть винаходу підтверджується фігурами графічного зображення і прикладами конкретного виконання. На фіг. 1 схематично зображений пересувний перевантажувальний пристрій для стрічкових конвеєрів, у вигляді двох сполучених лінійних секцій, вигляд збоку. На фіг. 2 зображений перевантажувальний пристрій по фіг. 1, вигляд зверху. На фіг. 3 зображений переріз А-А фіг. 1 для варіанту підвісної конструкції стрічкового конвеєра, поперечні балки жорсткості кріпляться внизу. На фіг. 4 зображений переріз А-А фіг. 1 у разі надґрунтового встановлення стрічкового конвеєра, поперечні балки жорсткості кріпляться вгорі. На фіг. 5 зображений пересувний перевантажувальний пристрій, об'єднаний з штатною кінцевою секцією стрічкового конвеєра, в початковому положенні перед пересуванням. На фіг. 6 зображений пересувний перевантажувальний пристрій, об'єднаний з кінцевою секцією стрічкового конвеєра, в положенні після одного кроку пересування лінійних секцій пристрою за допомогою гідравлічних циліндрів з шарнірними ґрунтозачепами. На фіг. 7 зображений перевантажувальний пристрій, який об'єднаний з кінцевою секцією стрічкового конвеєра і забезпечений горизонтальними відхиляючими барабанами і похилими подовжніми навантажувальними бортами, з мінімальною навантажувальною висотою, що забезпечує перевантаження гірської маси з навантажувальною висотою нижче заводської висоти стрічкового конвеєра. Пристрій складається з верхніх 1 і нижніх 2 подовжніх балок, опорних стійок 3, поперечних балок жорсткості 4, а також навантажувальних бортів 5 і бічних бортів 6, яке виконане у вигляді сполучених між собою секцій (металевих конструкцій), що переміщують переважно по ґрунту і складаються з двох, переважно зварних, симетричних відносно подовжньої вертикальної площині, бортових секцій у вигляді опорних стійок 3 і опорних подовжніх балок 1, 2. Бортові секції сполучені між собою за допомогою поперечних балок жорсткості 4 і болтових з'єднань, при цьому нижні подовжні балки 2 одночасно є опорними і напрямними, а до верхніх подовжніх балок 1 шарнірно кріпляться похилі навантажувальні борти 5, а також бічні борти 6, при цьому борти 6 виконані знімними, з листового металу або з відрізків транспортерної стрічки, для доступу при обслуговуванні пристрою, як обгороджування і захист персоналу від рухомих частин і розсипу гірської маси. Спереду і ззаду пристрою, на поворотних опорах, встановлені вертикальні ролики 7. Пристрій спереду забезпечений очисником ґрунту 10, виконаним у вигляді двох похилих листів, розташованих клином, а також чистильником нижньої стрічки (не показаний). Поперечні балки жорсткості 4 встановлюють на нижніх подовжніх балках 2 або внизу конструкції перевантажувального пристрою, у разі підвісної конструкції стрічкового конвеєра. При надґрунтовій установці стрічкового конвеєра відповідно поперечні балки жорсткості 4 встановлюють у верхній частині конструкції перевантажувального пристрою на верхніх подовжніх балках 1. Приймальний лоток у вигляді металевого жолоба 13 певної довжини шарнірно прикріплений з одного боку до конвеєра 14, з якого здійснюється перевантаження маси, що транспортується, а друга сторона жолоба вільно спирається на верхню подовжню балку 1 перевантажувального пристрою. Пристрій може бути встановлений на напрямних, наприклад на рейковій колії 15, або на ґрунті. Кінцевий барабан 16 з опорною рамою 17 кінцевої секції стрічкового конвеєра встановлені на двох подовжніх балках 18, які слугують напрямними і шарнірно телескопічно сполучені відповідно з нижніми подовжніми балками 2 перевантажувального пристрою. Необхідну ширину пересувного перевантажувального пристрою досягають, залежно від габаритів конвеєра, шляхом застосування різної довжини поперечних балок жорсткості 4. Пристрій забезпечений гідроциліндрами 19 для пересування, які закріплені шарнірно на важелях ґрунтозачепів 20, 21. Ґрунтозачепи 20, 21 і гідроциліндри 19 можуть бути встановлені на декількох секціях пристрою, у разі обводнення виробки, для збільшення зчеплення з ґрунтом і можливості переміщення пристрою частинами, по одній або декілька секцій. Для варіанта із зниженням висоти навантаження пристрій забезпечений подовжніми балками 1, які виконано похилими, з можливістю їх підйому та опускання за допомогою гідроциліндрів (умовно не показані), з відхиляючим барабаном 22 з боку нижніх кінців похилих балок 1 (при цьому барабан 22 має діаметр не менше діаметра штатного кінцевого барабана стрічкового конвеєра, для забезпечення обмеження радіусу перегину вантажної стрічки), а 2 UA 101799 C2 5 10 15 20 25 30 35 також роликоопорами 23, які встановлено уздовж вказаних балок 1. З верхньої сторони на кінці подовжніх похилих балок 1 теж встановлено роликову опору 23, яка не змінює своє розташування при зміні висоти положення відхиляючого барабана 22 та нижніх кінців балок 1, а тільки підтримує вантажну стрічку на штатній висоті і забезпечує плавний перегин стрічки, тому має тільки підвищену вантажопідйомність та збільшений діаметр порівняно з іншими роликовими опорами 23 стрічкового конвеєра (її необхідний діаметр та вантажопідйомність тим більше, чим коротші похилі балки 1, бо виникає підвищений перегин вантажної стрічки також і з боку верхніх кінців балок 1). Подовжні похилі балки 1 також забезпечені навантажувальними бортами 5, які рухаються разом з вказаними балками. При піднятому на певну висоту барабані 22 та піднятих подовжніх похилих балках 1 з навантажувальними бортами 5 можливий транзитний пропуск вантажу через пристрій, тобто по всій довжині конвеєра. Такий варіант виконання пристрою дозволяє як понизити висоту навантаження на стрічковий конвеєр, нижче штатної висоти навантаження стрічкового конвеєра, так і пропускати вантаж транзитом та навантажувати масу з висотою, що відповідає висоті штатного стрічкового конвеєра. Переміщення пересувного перевантажувального пристрою виконується цілком або частинами, почергово, за допомогою гідроциліндрів 19 з використанням нерухомої частини пристрою як опори. Наприклад, при висуненні штоків гідроциліндрів 19 задні ґрунтозачепи 20, встановлені на кінцевій секції стрічкового конвеєра, врізаються в ґрунт, створюючи опору, а передні ґрунтозачепи 21, встановлені на секції перевантажувального пристрою, виходять із зачеплення з ґрунтом, таким чином перевантажувальний пристрій відсовується від нерухомої кінцевої секції на довжину ходу штоків гідроциліндрів 19. Відповідно, при втягуванні штоків гідроциліндрів 19, задні ґрунтозачепи 20 виходять із зачеплення з ґрунтом, а передні ґрунтозачепи 21 врізаються в ґрунт, роблячи нерухомою секцію перевантажувального пристрою, при цьому кінцева секція стрічкового конвеєра підтягується до секції перевантажувального пристрою, і таким чином відбувається покрокове взаємне переміщення обох переміщуваних частин в заданому напрямі, по черзі, наприклад кінцевої секції конвеєра і секцій перевантажувального пристрою. При переміщенні перевантажувального пристрою ролики 7 відхиляють в положення 8, за межі поперечних габаритів конвеєра, а також навантажувальні борти 5 відхиляють відносно подовжньої осі вгору і назовні, в положення 11, за межі габаритів вертикальних підвісок 12 стрічкового конвеєра, а після виконання пересування пристрою вказані ролики та навантажувальні борти повертають в робоче положення і фіксують. Пересувний перевантажувальний пристрій для стрічкових конвеєрів може бути встановлений на стрічковий конвеєр у будь-якому місці, при цьому пристрій не порушує цілісність конструкції штатного конвеєра як під час пересування, так і під час перевантаження гірської маси. Штатні елементи конструкції стрічкового конвеєра демонтуються, окрім самої стрічки, в місці розміщення перевантажувального пристрою тільки для варіанта пристрою зі зниженням висоти навантаження. ФОРМУЛА ВИНАХОДУ 40 45 50 55 1. Пересувний перевантажувальний пристрій для стрічкових конвеєрів, який має щонайменше одну пересувну збірну лінійну секцію, яку виконано з двох, переважно зварних, симетричних відносно подовжньої вертикальної площини бортових секцій у вигляді опорних стійок з подовжніми балками, навантажувальними бортами і бічними щитами, а також з вертикальними відхиляючими роликами, при цьому бортові секції сполучені між собою поперечними балками жорсткості, причому збірну лінійну секцію шарнірно телескопічно з'єднано з кінцевою секцією стрічкового конвеєра чи з опорною рамою, на якій закріплена вказана кінцева секція, або збірні лінійні секції шарнірно телескопічно з'єднані між собою, при цьому вказані з'єднані секції кінематично сполучені між собою щонайменше одним гідравлічним циліндром двосторонньої дії та можуть пересуватися по одній чи групами, який відрізняється тим, що щонайменше одна з вказаних з'єднаних між собою секцій забезпечена ґрунтозачепами у вигляді шарнірної опори, виконаної з можливістю зачеплення з ґрунтом в одному положенні і виходу із зачеплення з ґрунтом в іншому положенні вказаної опори, причому ґрунтозачепи, за допомогою втягування і висування штока вказаного циліндра, згідно з рухом штока змінюють величину зчеплення з ґрунтом і таким чином забезпечують почергове переміщення переміщуваних секцій в заданому напрямі. 2. Пристрій за п. 1, який відрізняється тим, що навантажувальні борти щонайменше однієї збірної лінійної секції встановлені з можливістю повороту навантажувального борту навколо поздовжньої осі і таким чином виконані відкидними. 3 UA 101799 C2 5 10 15 20 25 3. Пересувний перевантажувальний пристрій для стрічкових конвеєрів, який складається з однієї або декількох сполучених між собою збірних лінійних секцій, кожну з яких виконано з двох, переважно зварних, симетричних відносно подовжньої вертикальної площини бортових секцій у вигляді опорних стійок з подовжніми балками, навантажувальними бортами і бічними щитами, а також з вертикальними відхиляючими роликами, при цьому бортові секції сполучені між собою поперечними балками жорсткості, який відрізняється тим, що щонайменше одна збірна лінійна секція оснащена похилими балками, по кінцях похилих балок, що відповідають мінімальній і максимальній висоті розташування вказаних кінців, встановлено горизонтальні відхиляючі обертові опори, наприклад ролики або барабани, так, що в місці нижчого розташування кінців похилих балок вказаний ролик або барабан буде розміщено над вантажною стрічкою штатного стрічкового конвеєра, в місці вищого розташування кінців похилих балок відхиляючий ролик буде розташований під вантажною стрічкою. 4. Пристрій за п. 3, який відрізняється тим, що з боку нижчого розташування кінців похилих балок, відхиляюча обертова опора (наприклад ролик або барабан) і похилі балки з навантажувальними бортами зміщують від нижнього положення вгору, наприклад гідравлічними циліндрами, так, що вказаний ролик або барабан буде розташований над вантажною конвеєрною стрічкою на висоті, достатній для пропуску вантажу по вантажній стрічці. 5. Пристрій за пп. 3, 4, який відрізняється тим, що щонайменше одна з вказаних з'єднаних між собою секцій оснащена ґрунтозачепами у вигляді шарнірної опори, виконаної з можливістю зачеплення з ґрунтом в одному положенні і виходу із зачеплення з ґрунтом в іншому положенні вказаної опори, причому ґрунтозачепи та пересувні секції шарнірно кінематично сполучені між собою щонайменше одним гідравлічним циліндром двосторонньої дії, при цьому, за допомогою втягування і висування штока вказаного циліндра, ґрунтозачепи згідно з рухом штока змінюють величину зчеплення з ґрунтом і таким чином забезпечують почергове переміщення переміщуваних секцій в заданому напрямі. 4 UA 101799 C2 5 UA 101799 C2 Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
