Пристрій для вимірювання опору обертанню роликів стрічкових конвеєрів
Номер патенту: 65986
Опубліковано: 26.12.2011
Автори: Кірія Руслан Віссаріонович, Лисиця Микола Іванович, Монастирський Віталій Федорович, Максютенко Валерій Юрійович, Мостовий Борис Іванович, Брагінець Дмитро Дмитрович
Формула / Реферат
Пристрій для вимірювання опору обертанню роликів стрічкових конвеєрів, що включає жорстко закріплену на стрічці основу з направляючими і рухому планку, армовану відрізком стрічки, який відрізняється тим, що рухома планка з'єднана з основою жорстко закріпленими бочкоподібними гумовими підпорками, а тензометричні давачі розміщені на пружних стрижнях, які жорстко закріплені до основи і рухомі уздовж підпорів на рухомій планці.
Текст

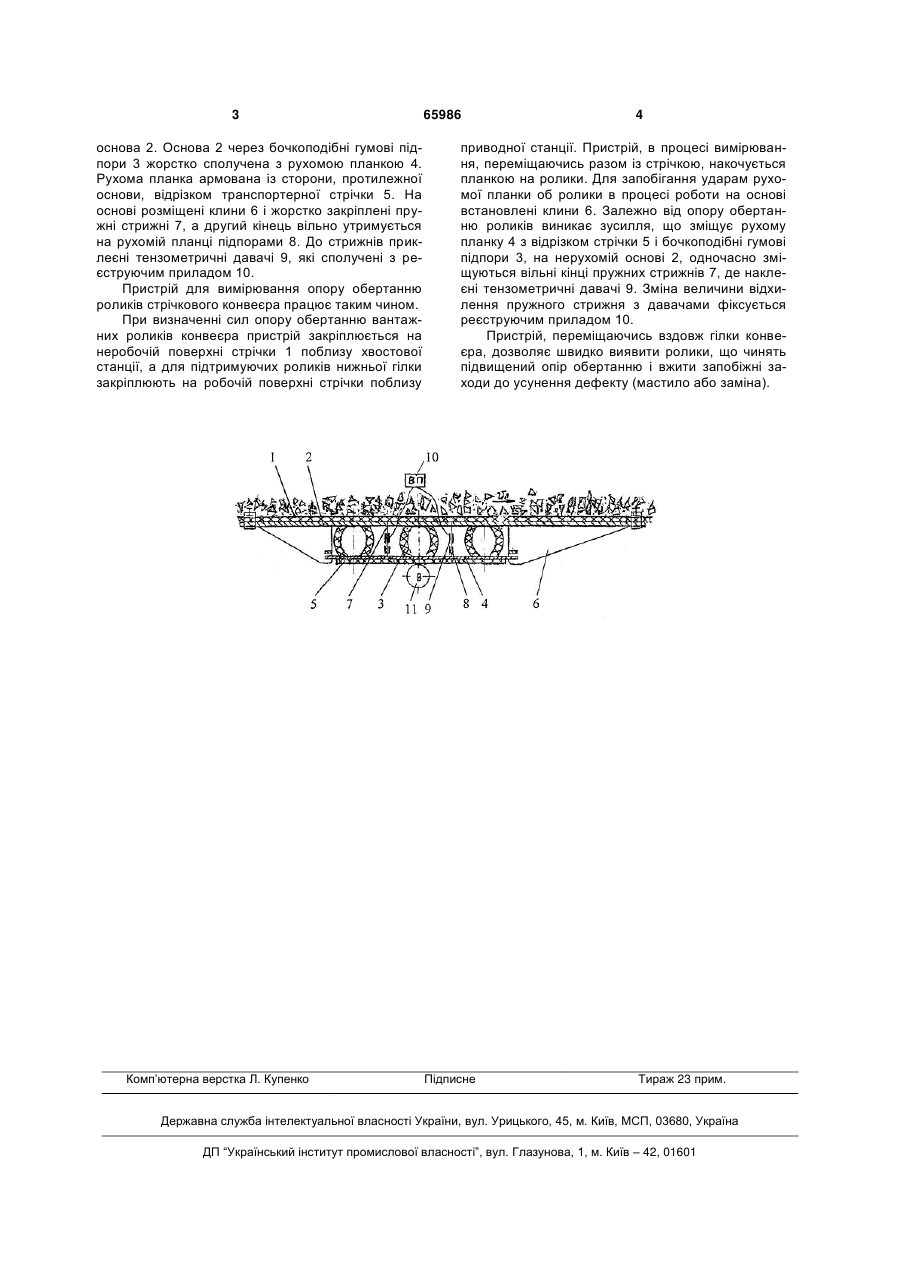

Пристрій для вимірювання опору обертанню роликів стрічкових конвеєрів, що включає жорстко закріплену на стрічці основу з направляючими і рухому планку, армовану відрізком стрічки, який відрізняється тим, що рухома планка з'єднана з основою жорстко закріпленими бочкоподібними гумовими підпорками, а тензометричні давачі розміщені на пружних стрижнях, які жорстко закріплені до основи і рухомі уздовж підпорів на рухомій планці. (19) (21) u201104799 (22) 18.04.2011 (24) 26.12.2011 (46) 26.12.2011, Бюл.№ 24, 2011 р. (72) МАКСЮТЕНКО ВАЛЕРІЙ ЮРІЙОВИЧ, МОНАСТИРСЬКИЙ ВІТАЛІЙ ФЕДОРОВИЧ, ЛИСИЦЯ МИКОЛА ІВАНОВИЧ, МОСТОВИЙ БОРИС ІВАНОВИЧ, КІРІЯ РУСЛАН ВІССАРІОНОВИЧ, БРАГІНЕЦЬ ДМИТРО ДМИТРОВИЧ (73) ІНСТИТУТ ГЕОТЕХНІЧНОЇ МЕХАНІКИ ІМ. М.С. ПОЛЯКОВА НАН УКРАЇНИ 3 основа 2. Основа 2 через бочкоподібні гумові підпори 3 жорстко сполучена з рухомою планкою 4. Рухома планка армована із сторони, протилежної основи, відрізком транспортерної стрічки 5. На основі розміщені клини 6 і жорстко закріплені пружні стрижні 7, а другий кінець вільно утримується на рухомій планці підпорами 8. До стрижнів приклеєні тензометричні давачі 9, які сполучені з реєструючим приладом 10. Пристрій для вимірювання опору обертанню роликів стрічкового конвеєра працює таким чином. При визначенні сил опору обертанню вантажних роликів конвеєра пристрій закріплюється на неробочій поверхні стрічки 1 поблизу хвостової станції, а для підтримуючих роликів нижньої гілки закріплюють на робочій поверхні стрічки поблизу Комп’ютерна верстка Л. Купенко 65986 4 приводної станції. Пристрій, в процесі вимірювання, переміщаючись разом із стрічкою, накочується планкою на ролики. Для запобігання ударам рухомої планки об ролики в процесі роботи на основі встановлені клини 6. Залежно від опору обертанню роликів виникає зусилля, що зміщує рухому планку 4 з відрізком стрічки 5 і бочкоподібні гумові підпори 3, на нерухомій основі 2, одночасно зміщуються вільні кінці пружних стрижнів 7, де наклеєні тензометричні давачі 9. Зміна величини відхилення пружного стрижня з давачами фіксується реєструючим приладом 10. Пристрій, переміщаючись вздовж гілки конвеєра, дозволяє швидко виявити ролики, що чинять підвищений опір обертанню і вжити запобіжні заходи до усунення дефекту (мастило або заміна). Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for measuring resistance to rotation of belt conveyor rollers
Автори англійськоюMaksiutenko Valerii Yuriiovych, Monastyrskyi Vitalii Fedorovych, Lysytsia Mykola Ivanovych, Mostovyi Borys Ivanovych, Kiria Ruslan Visarionovych, Brahinets Dmytro Dmytrovych
Назва патенту російськоюУстройство для измерения сопротивления вращению роликов ленточных конвейеров
Автори російськоюМаксютенко Валерий Юрьевич, Монастырский Виталий Федорович, Лисица Николай Иванович, Мостовой Борис Иванович, Кирия Руслан Виссарионович, Брагинец Дмитрий Дмитриевич
МПК / Мітки
МПК: B65G 39/02
Мітки: конвеєрів, роликів, опору, пристрій, стрічкових, обертанню, вимірювання
