Пункт перевантаження для стрічкових конвеєрів

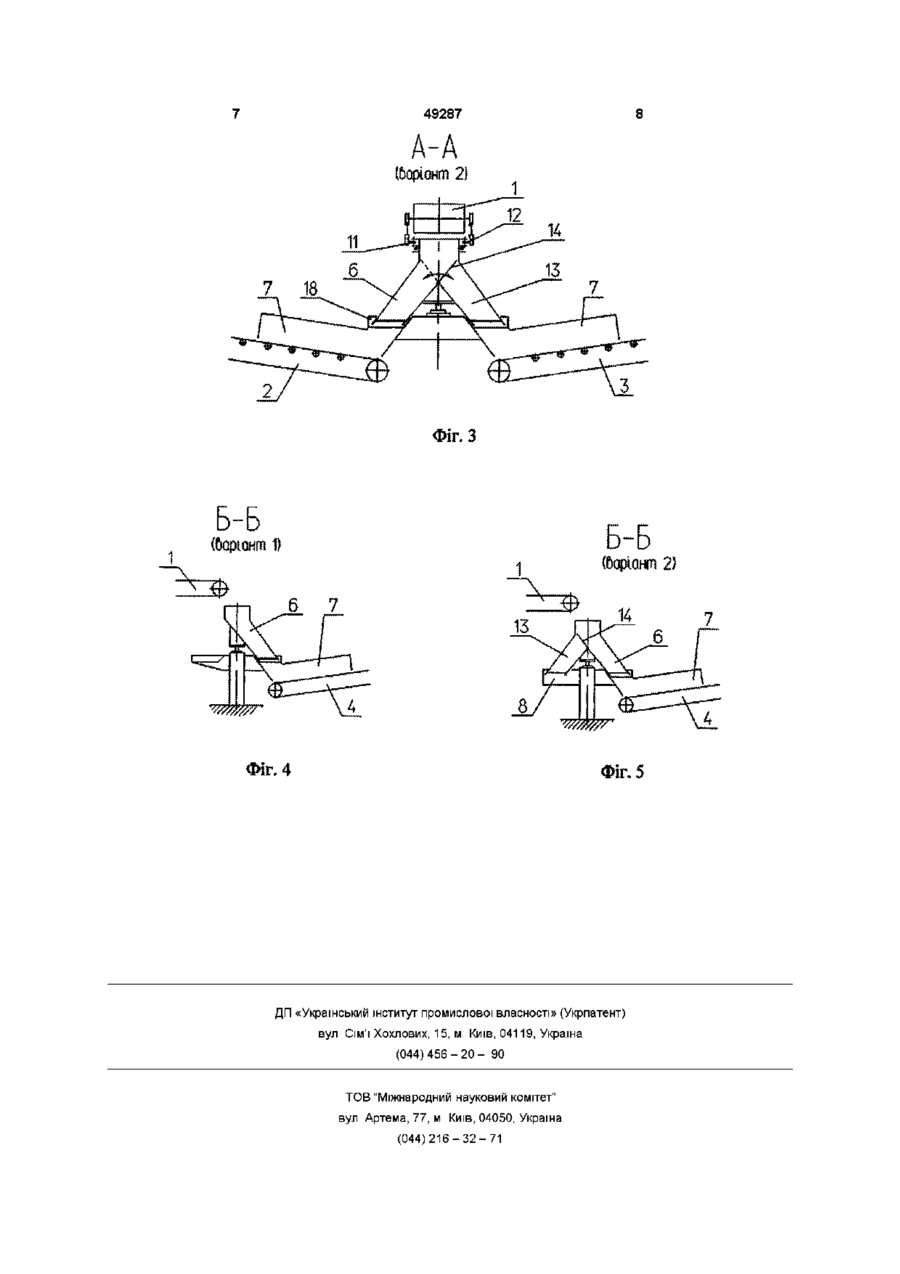

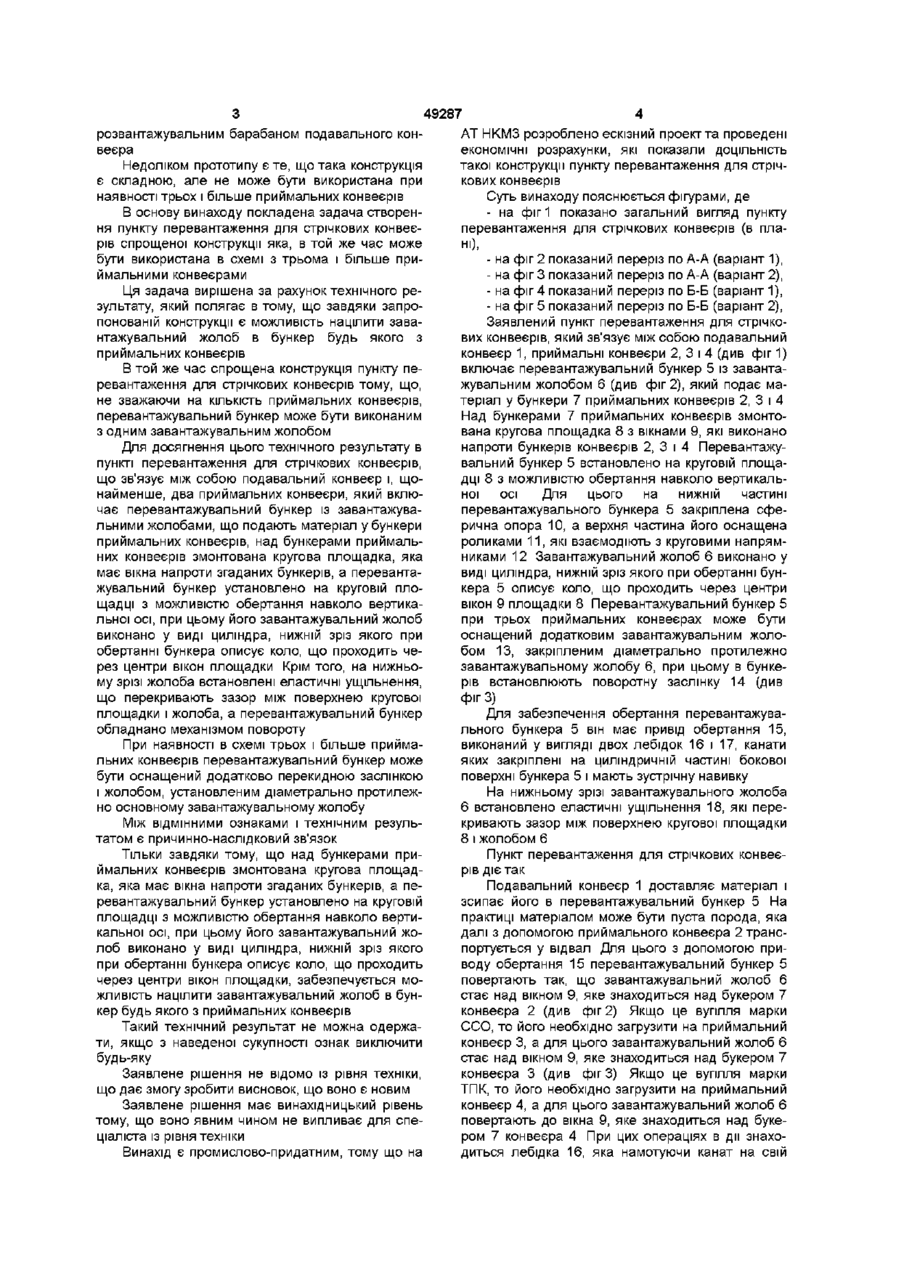

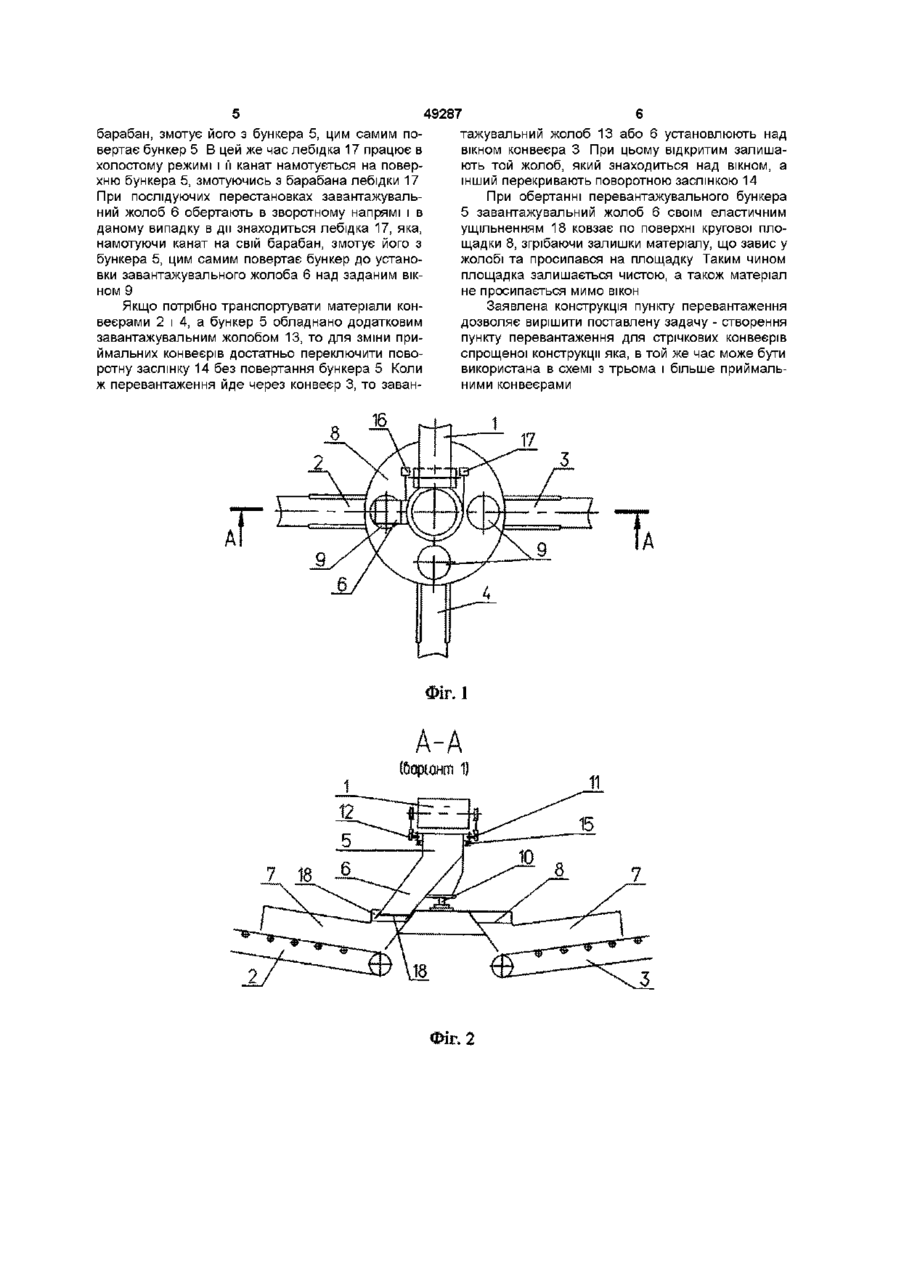

1 Пункт перевантаження для стрічкових конвеєрів, що зв'язує між собою подавальний конвеєр і, щонайменше, два приймальних конвеєри, який включає перевантажувальний бункер із завантажувальними жолобами, що подають матеріал у бункери приймальних конвеєрів, який відрізняється тим, що над бункерами приймальних конвеєрів змонтована кругова площадка, яка має вікна напроти згаданих бункерів, а перевантажувальний бункер установлено на круговій пло щадці з можливістю обертання навколо вертикальної осі, при цьому його завантажувальний жолоб виконано у вигляді циліндра, нижній зріз якого при обертанні бункера описує коло, що проходить через центри вікон площадки 2 Пункт перевантаження для стрічкових конвеєрів за п 1, який відрізняється тим, що на нижньому зрізі завантажувального жолоба встановлено еластичні ущільнення, що перекривають зазор між поверхнею кругової площадки і жолобом 3 Пункт перевантаження для стрічкових конвеєрів за п 1, який відрізняється тим, що перевантажувальний бункер обладнаний механізмом обертання 4 Пункт перевантаження для стрічкових конвеєрів за п 1, який відрізняється тим, що перевантажувальний бункер оснащено додатково перекидною заслінкою і жолобом, установленим діаметрально протилежно основному завантажувальному жолобу Винахід відноситься до галузі промислових транспортних засобів, а точніше до транспортних засобів безперервної дії - стрічкових конвеєрів Відомий пункт перевантаження для стрічкових конвеєрів, що зв'язує між собою подавальний і приймальний конвеєри, який включає перевантажувальний бункер із завантажувальним жолобом, що подає матеріал у бункер приймального конвеєра Перевантажувальний бункер і завантажувальний жолоб виконано у вигляді перевернутого зрізаного конуса, стінки якого виготовлено із ланцюгів (див, наприклад, авт св № 1411251 по М кл В 65 G 47/74) Така конструкція є більш прийнятною для сполучення подавального і одного приймального конвеєра, але вона не може бути використана при наявності двох і більше приймальних конвеєрів Відомий також пункт перевантаження для стрічкових конвеєрів, що зв'язує між собою подавальний і приймальний конвеєри, який включає перевантажувальний бункер із завантажувальним жолобом, що подає матеріал у бункер приймаль ного конвеєра Перевантажувальний бункер виконано у вигляді еластичних бортів, які плавно переходять у завантажувальний жолоб (див, наприклад, авт св № 1537626 по М кл В 65 G 47/74) Ця конструкція дає можливість сполучення подавального і одного приймального конвеєра, який повертається в плані, але вона також не може бути використана при наявності двох і більше приймальних конвеєрів Найбільш близьким до заявленого пункту перевантаження для стрічкових конвеєрів по сукупності суттєвих ознак є пункт перевантаження для стрічкових конвеєрів по авт св №1537626 по М кл В 65 G 47/74, який може бути прийнятий за прототип Прототип має подавальний конвеєр і два приймальних конвеєри, перевантажувальний бункер із завантажувальними жолобами, що подають матеріал у бункери приймальних конвеєрів Розподіл матеріалу, який поступає з подавального конвеєра здійснюється роликом, що кінематичне зв'язаний з 1 00 49287 розвантажувальним барабаном подавального конвеєра Недоліком прототипу є те, що така конструкція є складною, але не може бути використана при наявності трьох і більше приймальних конвеєрів В основу винаходу покладена задача створення пункту перевантаження для стрічкових конвеєрів спрощеної конструкції яка, в той же час може бути використана в схемі з трьома і більше приймальними конвеєрами Ця задача вирішена за рахунок технічного результату, який полягає в тому, що завдяки запропонованій конструкції є можливість націлити завантажувальний жолоб в бункер будь якого з приймальних конвеєрів В той же час спрощена конструкція пункту перевантаження для стрічкових конвеєрів тому, що, не зважаючи на КІЛЬКІСТЬ приймальних конвеєрів, перевантажувальний бункер може бути виконаним з одним завантажувальним жолобом Для досягнення цього технічного результату в пункті перевантаження для стрічкових конвеєрів, що зв'язує між собою подавальний конвеєр і, щонайменше, два приймальних конвеєри, який включає перевантажувальний бункер із завантажувальними жолобами, що подають матеріал у бункери приймальних конвеєрів, над бункерами приймальних конвеєрів змонтована кругова площадка, яка має вікна напроти згаданих бункерів, а перевантажувальний бункер установлено на круговій площадці з можливістю обертання навколо вертикальної осі, при цьому його завантажувальний жолоб виконано у виді циліндра, нижній зріз якого при обертанні бункера описує коло, що проходить через центри вікон площадки Крім того, на нижньому зрізі жолоба встановлені еластичні ущільнення, що перекривають зазор між поверхнею кругової площадки і жолоба, а перевантажувальний бункер обладнано механізмом повороту При наявності в схемі трьох і більше приймальних конвеєрів перевантажувальний бункер може бути оснащений додатково перекидною заслінкою і жолобом, установленим діаметрально протилежно основному завантажувальному жолобу Між ВІДМІННИМИ ознаками і технічним результатом є причинно-наслідковий зв'язок Тільки завдяки тому, що над бункерами приймальних конвеєрів змонтована кругова площадка, яка має вікна напроти згаданих бункерів, а перевантажувальний бункер установлено на круговій площадці з можливістю обертання навколо вертикальної осі, при цьому його завантажувальний жолоб виконано у виді циліндра, нижній зріз якого при обертанні бункера описує коло, що проходить через центри вікон площадки, забезпечується можливість націлити завантажувальний жолоб в бункер будь якого з приймальних конвеєрів Такий технічний результат не можна одержати, якщо з наведеної сукупності ознак виключити будь-яку Заявлене рішення не відомо із рівня техніки, що дає змогу зробити висновок, що воно є новим Заявлене рішення має винахідницький рівень тому, що воно явним чином не випливає для спеціаліста із рівня техніки Винахід є промислово-придатним, тому що на AT НКМЗ розроблено ескізний проект та проведені економічні розрахунки, які показали ДОЦІЛЬНІСТЬ такої конструкції пункту перевантаження для стрічкових конвеєрів Суть винаходу пояснюється фігурами, де - на фиг 1 показано загальний вигляд пункту перевантаження для стрічкових конвеєрів (в плані), - на фіг 2 показаний переріз по А-А (варіант 1), - на фіг 3 показаний переріз по А-А (варіант 2), - на фіг 4 показаний переріз по Б-Б (варіант 1), - на фіг 5 показаний переріз по Б-Б (варіант 2), Заявлений пункт перевантаження для стрічкових конвеєрів, який зв'язує між собою подавальний конвеєр 1, приймальні конвеєри 2, 3 і 4 (див фіг 1) включає перевантажувальний бункер 5 із завантажувальним жолобом 6 (див фіг 2), який подає матеріал у бункери 7 приймальних конвеєрів 2, 3 і 4 Над бункерами 7 приймальних конвеєрів змонтована кругова площадка 8 з вікнами 9, які виконано напроти бункерів конвеєрів 2, 3 і 4 Перевантажувальний бункер 5 встановлено на круговій площадці 8 з можливістю обертання навколо вертикальної осі Для цього на нижній частині перевантажувального бункера 5 закріплена сферична опора 10, а верхня частина його оснащена роликами 11, які взаємодіють з круговими напрямниками 12 Завантажувальний жолоб 6 виконано у виді циліндра, нижній зріз якого при обертанні бункера 5 описує коло, що проходить через центри вікон 9 площадки 8 Перевантажувальний бункер 5 при трьох приймальних конвеєрах може бути оснащений додатковим завантажувальним жолобом 13, закріпленим діаметрально протилежно завантажувальному жолобу 6, при цьому в бункерів встановлюють поворотну заслінку 14 (див фігЗ) Для забезпечення обертання перевантажувального бункера 5 він має привід обертання 15, виконаний у вигляді двох лебідок 16 і 17, канати яких закріплені на циліндричній частині бокової поверхні бункера 5 і мають зустрічну навивку На нижньому зрізі завантажувального жолоба 6 встановлено еластичні ущільнення 18, які перекривають зазор між поверхнею кругової площадки 8 і жолобом 6 Пункт перевантаження для стрічкових конвеєрів діє так Подавальний конвеєр 1 доставляє матеріал і зсипає його в перевантажувальний бункер 5 На практиці матеріалом може бути пуста порода, яка далі з допомогою приймального конвеєра 2 транспортується у відвал Для цього з допомогою приводу обертання 15 перевантажувальний бункер 5 повертають так, що завантажувальний жолоб 6 стає над вікном 9, яке знаходиться над букером 7 конвеєра 2 (див фіг 2) Якщо це вугілля марки ССО, то його необхідно загрузити на приймальний конвеєр 3, а для цього завантажувальний жолоб 6 стає над вікном 9, яке знаходиться над букером 7 конвеєра 3 (див фігЗ) Якщо це вугілля марки ТПК, то його необхідно загрузити на приймальний конвеєр 4, а для цього завантажувальний жолоб 6 повертають до вікна 9, яке знаходиться над букером 7 конвеєра 4 При цих операціях в дії знаходиться лебідка 16, яка намотуючи канат на свій 49287 барабан, змотує його з бункера 5, цим самим повертає бункер 5 В цей же час лебідка 17 працює в холостому режимі і її канат намотується на поверхню бункера 5, змотуючись з барабана лебідки 17 При послідуючих перестановках завантажувальний жолоб 6 обертають в зворотному напрямі і в даному випадку в дії знаходиться лебідка 17, яка, намотуючи канат на свій барабан, змотує його з бункера 5, цим самим повертає бункер до установки завантажувального жолоба 6 над заданим вікном 9 Якщо потрібно транспортувати матеріали конвеєрами 2 і 4, а бункер 5 обладнано додатковим завантажувальним жолобом 13, то для зміни приймальних конвеєрів достатньо переключити поворотну заслінку 14 без повертання бункера 5 Коли ж перевантаження йде через конвеєр 3, то заван тажувальний жолоб 13 або 6 установлюють над вікном конвеєра 3 При цьому відкритим залишають той жолоб, який знаходиться над вікном, а інший перекривають поворотною заслінкою 14 При обертанні перевантажувального бункера 5 завантажувальний жолоб 6 своїм еластичним ущільненням 18 ковзає по поверхні кругової площадки 8, згрібаючи залишки матеріалу, що завис у жолобі та просипався на площадку Таким чином площадка залишається чистою, а також матеріал не просипається мимо вікон Заявлена конструкція пункту перевантаження дозволяє вирішити поставлену задачу - створення пункту перевантаження для стрічкових конвеєрів спрощеної конструкції яка, в той же час може бути використана в схемі з трьома і більше приймальними конвеєрами А Фіг. 1 варіант 1 ) Фіг, 2 49287 (Ьоріонт 2! Фіг. З Б-Б Б-Б (Оаріант 1 ) варіант 2) 7 Фіг. 4 Фіг. 5 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
