Система кріплення профілів підвісного модуля стельової системи

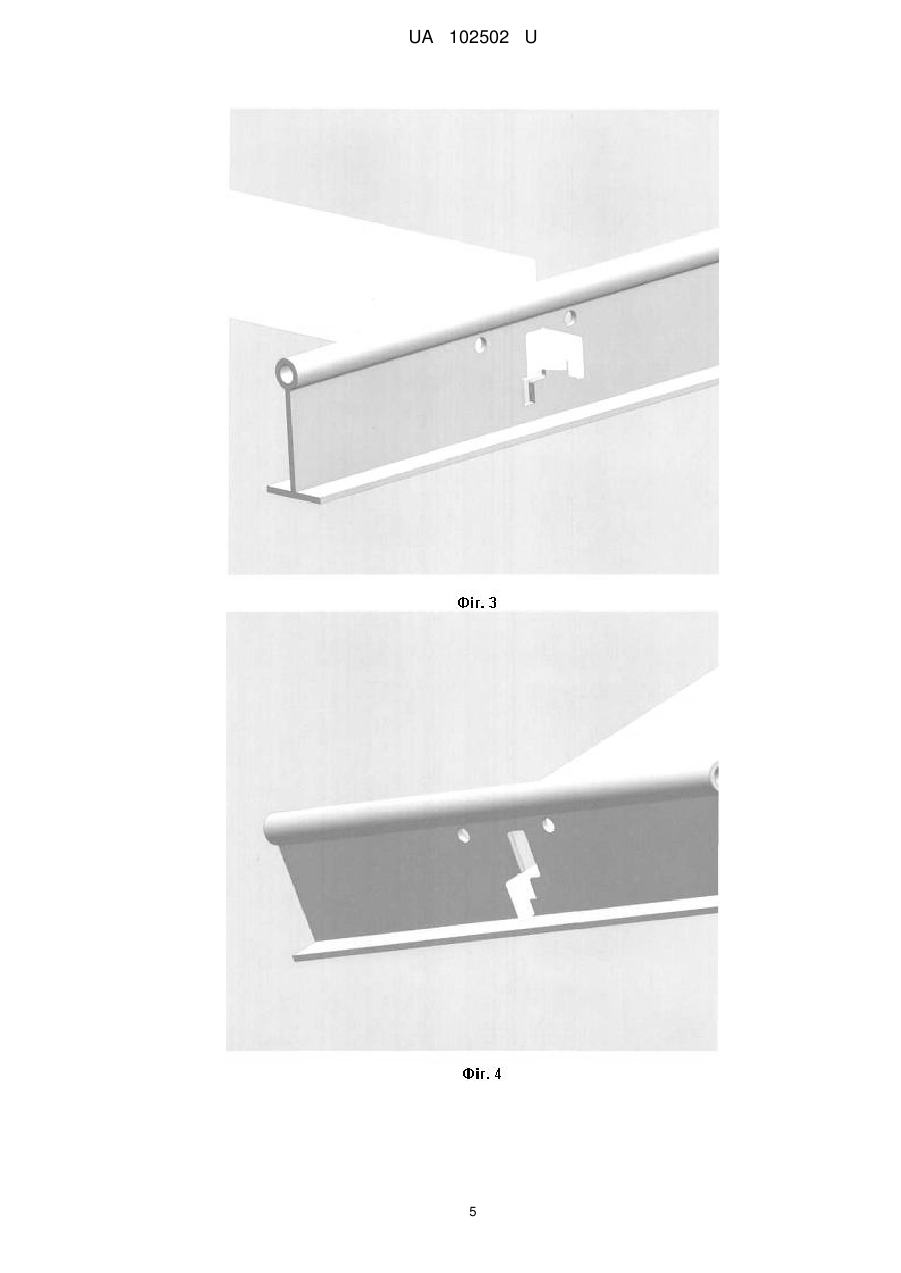

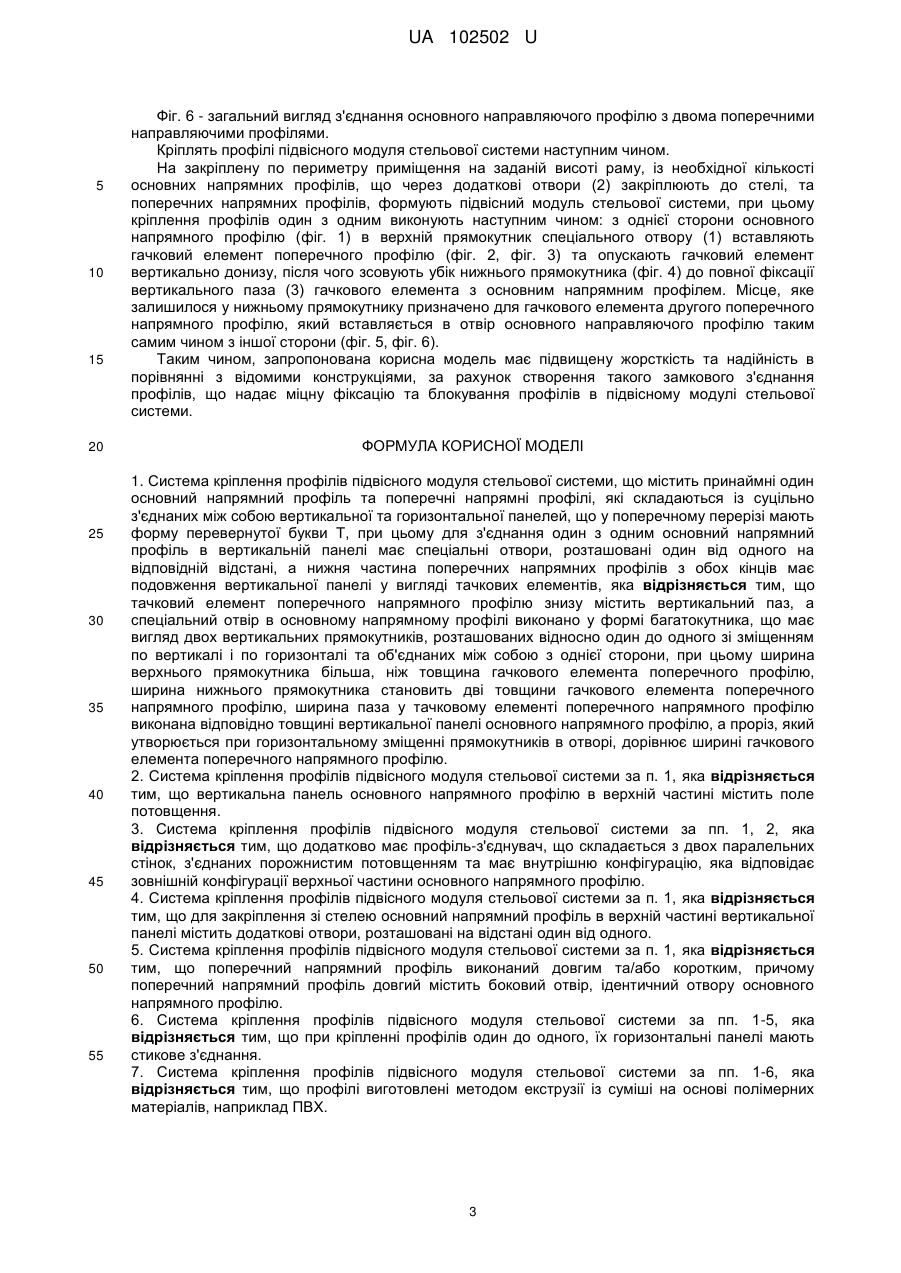

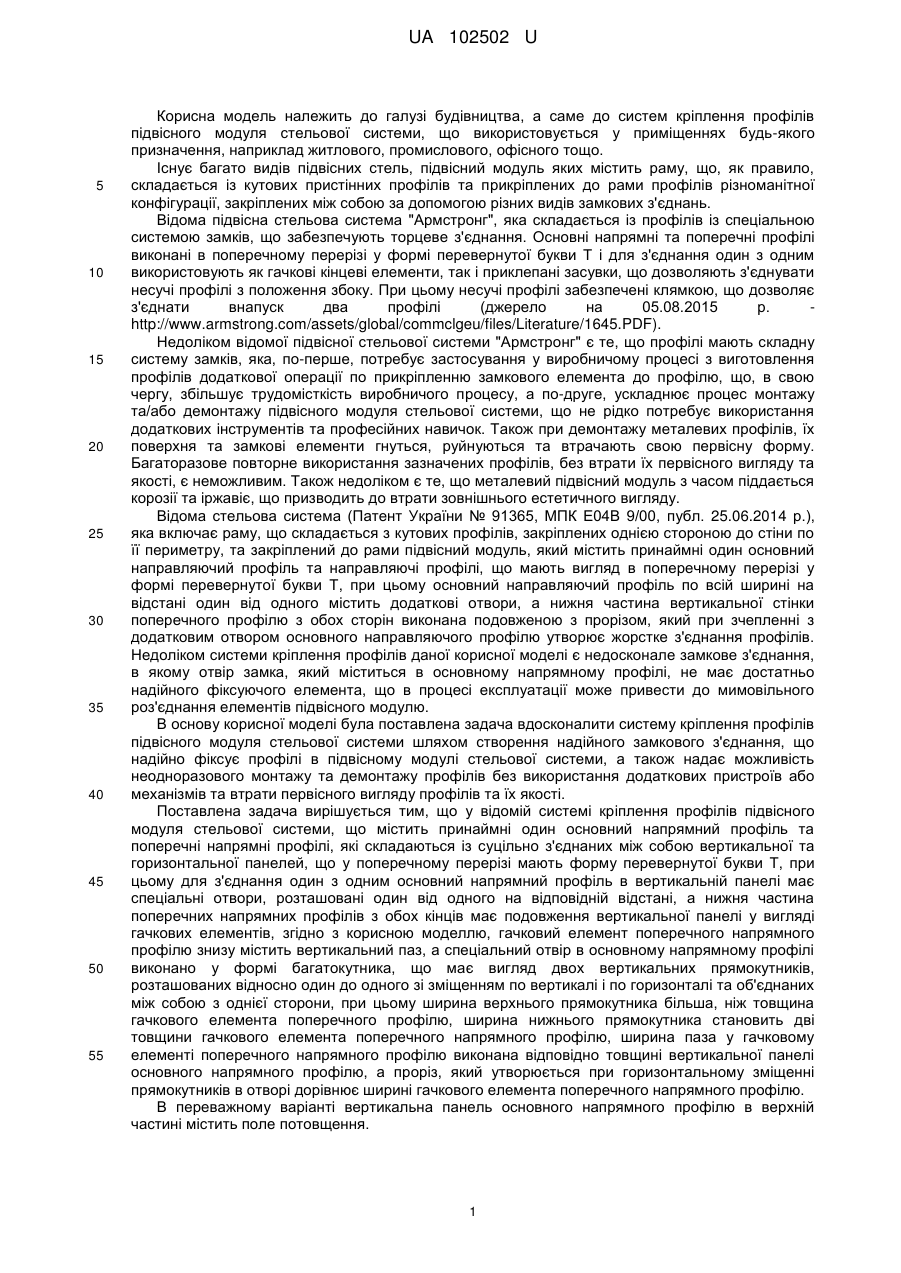

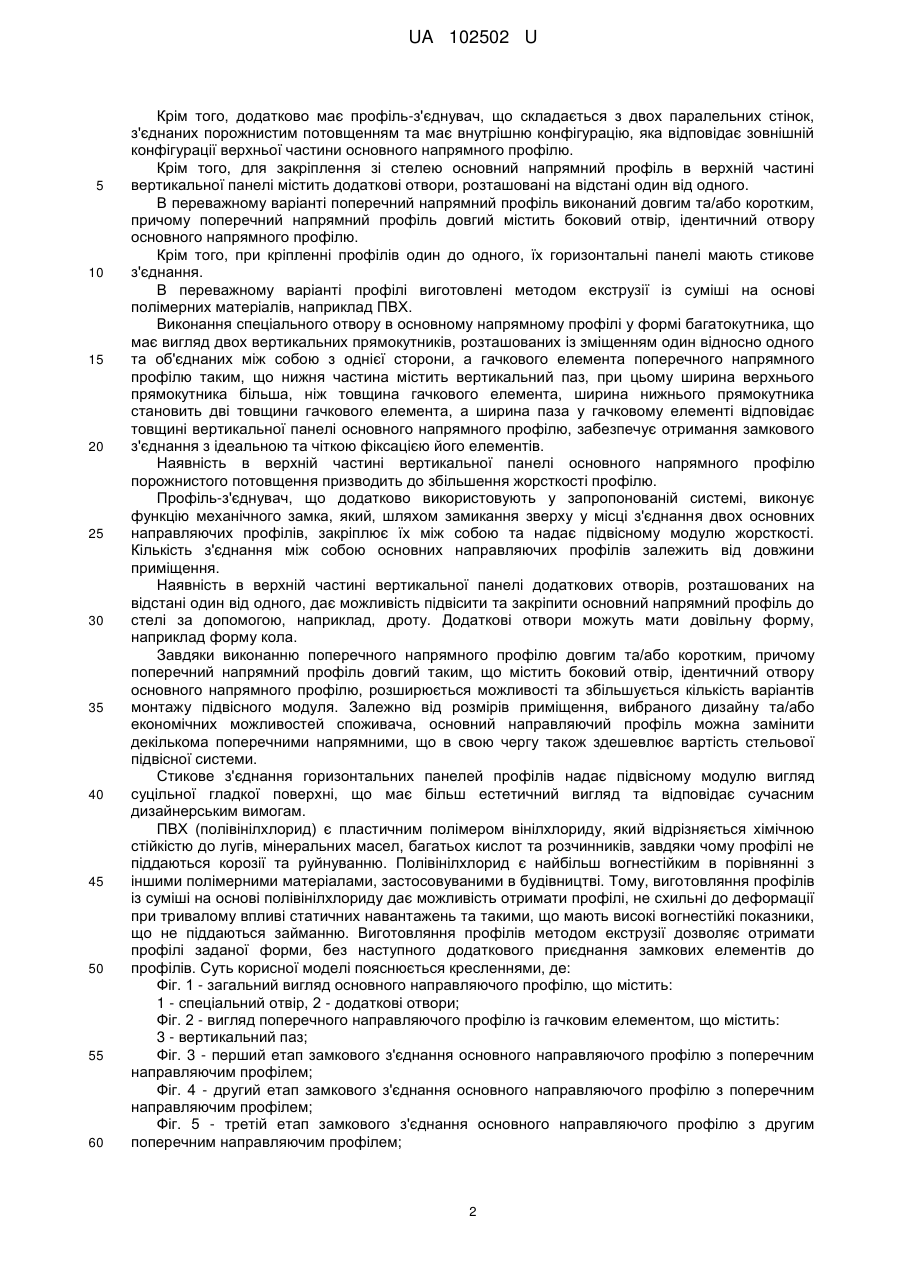

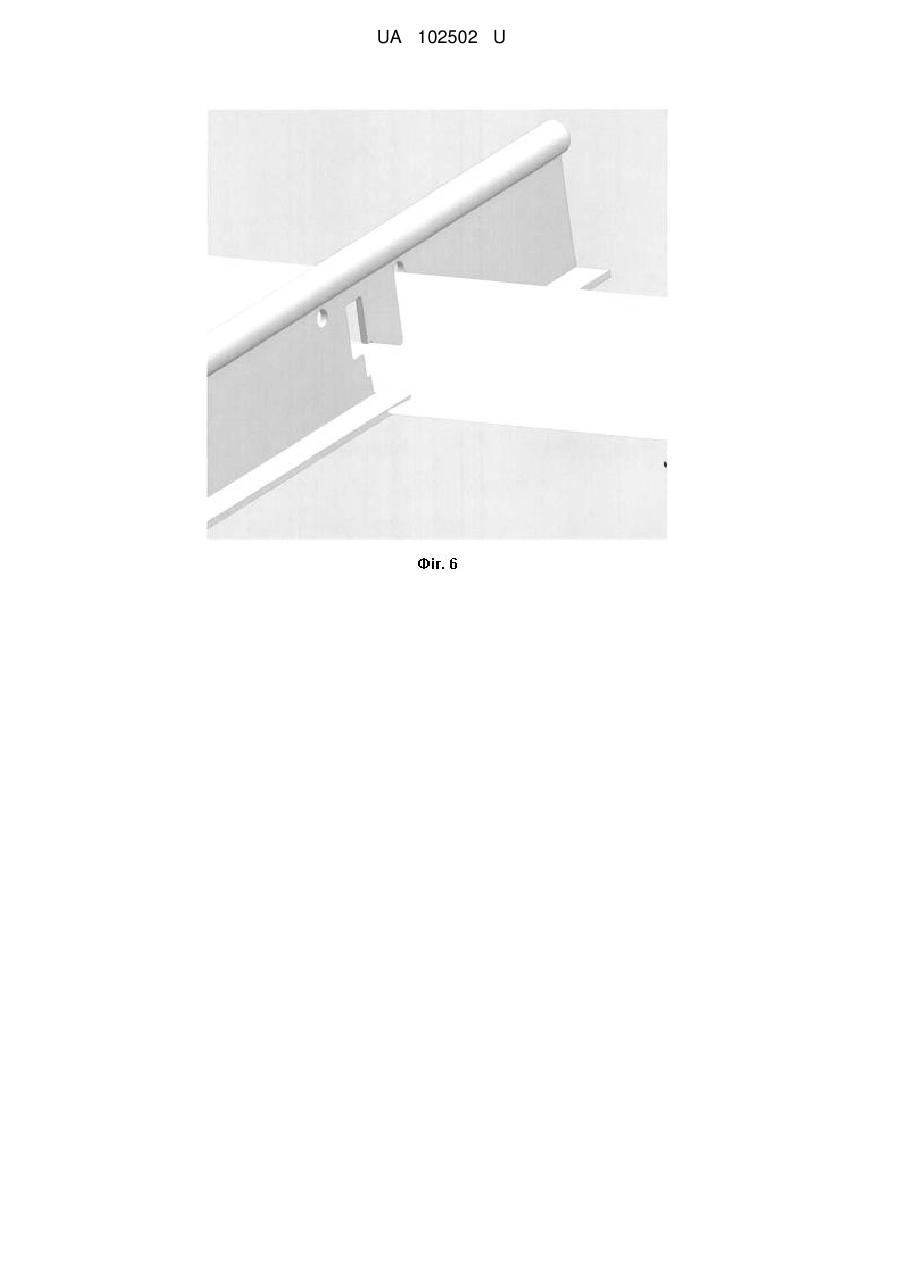

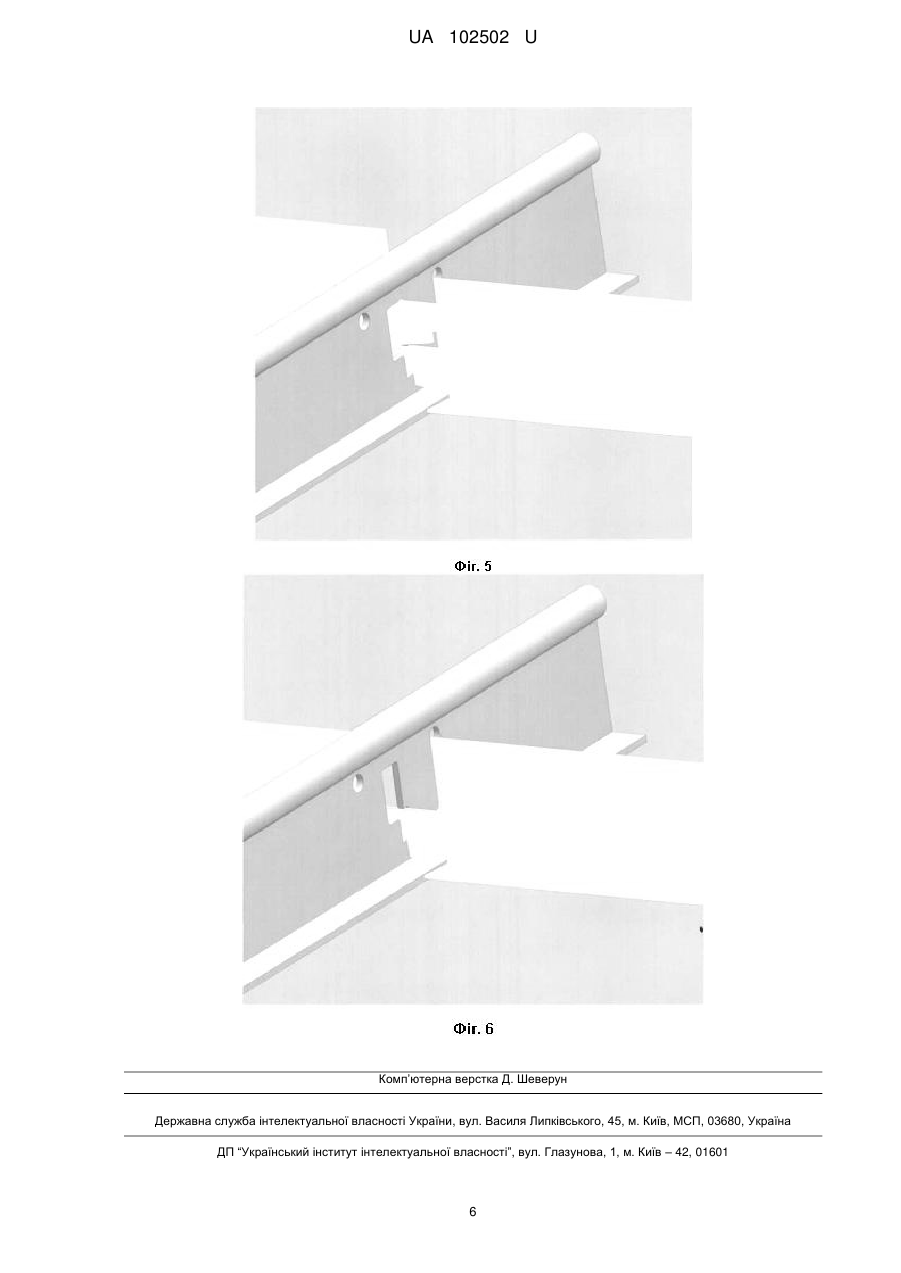

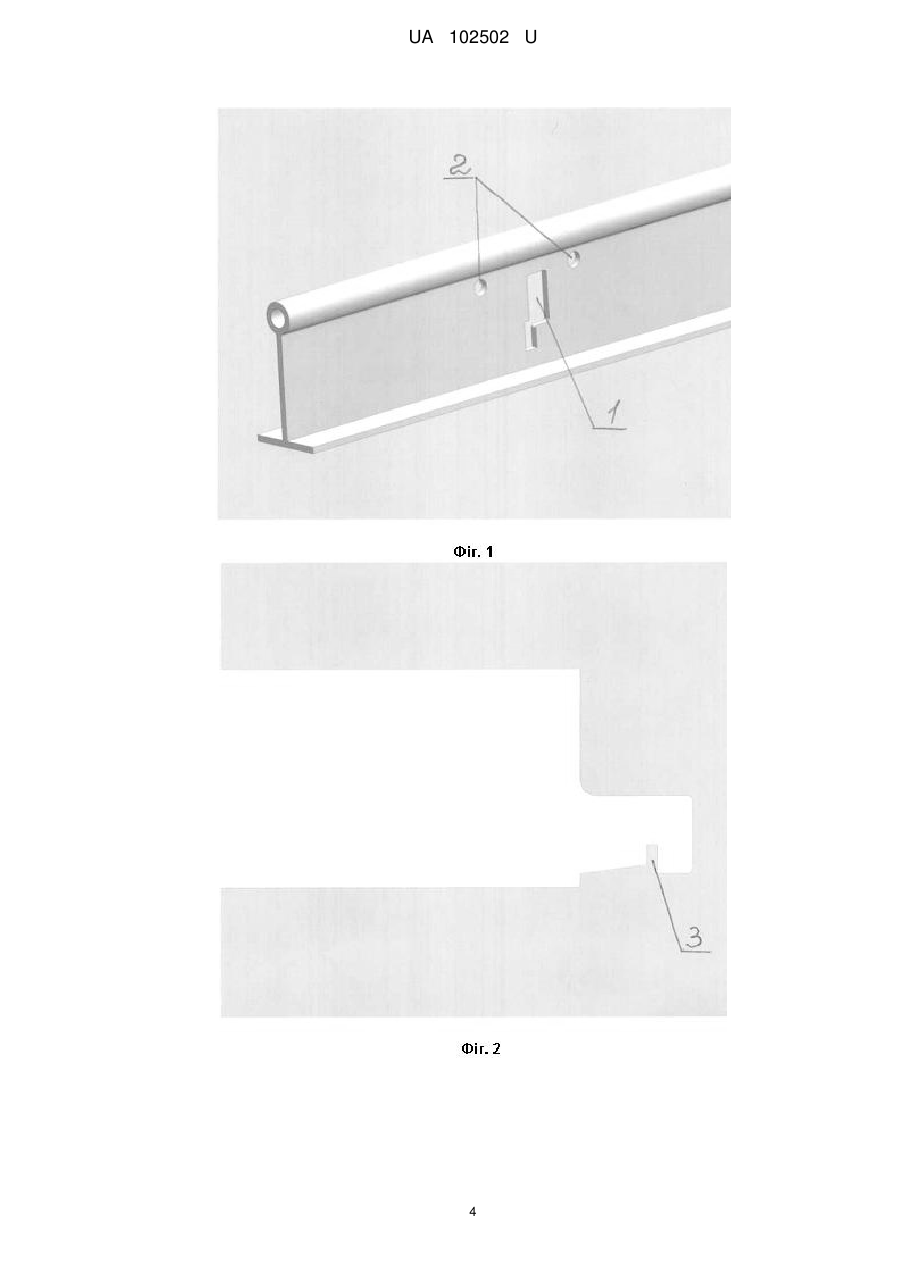

Реферат: Система кріплення профілів підвісного модуля стельової системи містить принаймні один основний напрямний профіль та поперечні напрямні профілі, які складаються із суцільно з'єднаних між собою вертикальної та горизонтальної панелей, що у поперечному перерізі мають форму перевернутої букви Т, при цьому для з'єднання один з одним основний напрямний профіль в вертикальній панелі має спеціальні отвори, розташовані один від одного на відповідній відстані, а нижня частина поперечних напрямних профілів з обох кінців має подовження вертикальної панелі у вигляді гачкових елементів. Гачковий елемент поперечного напрямного профілю знизу містить вертикальний паз, а спеціальний отвір в основному напрямному профілі виконано у формі багатокутника, що має вигляд двох вертикальних прямокутників, розташованих відносно один до одного зі зміщенням по вертикалі і по горизонталі та об'єднаних між собою з однієї сторони. Ширина верхнього прямокутника більша, ніж товщина гачкового елемента поперечного профілю. Ширина нижнього прямокутника становить дві товщини гачкового елемента поперечного напрямного профілю. Ширина паза у тачковому елементі поперечного напрямного профілю виконана відповідно товщині вертикальної панелі основного напрямного профілю. Проріз, який утворюється при горизонтальному зміщенні прямокутників в отворі дорівнює ширині гачкового елемента поперечного напрямного профілю. UA 102502 U (12) UA 102502 U UA 102502 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі будівництва, а саме до систем кріплення профілів підвісного модуля стельової системи, що використовується у приміщеннях будь-якого призначення, наприклад житлового, промислового, офісного тощо. Існує багато видів підвісних стель, підвісний модуль яких містить раму, що, як правило, складається із кутових пристінних профілів та прикріплених до рами профілів різноманітної конфігурації, закріплених між собою за допомогою різних видів замкових з'єднань. Відома підвісна стельова система "Армстронг", яка складається із профілів із спеціальною системою замків, що забезпечують торцеве з'єднання. Основні напрямні та поперечні профілі виконані в поперечному перерізі у формі перевернутої букви Т і для з'єднання один з одним використовують як гачкові кінцеві елементи, так і приклепані засувки, що дозволяють з'єднувати несучі профілі з положення збоку. При цьому несучі профілі забезпечені клямкою, що дозволяє з'єднати внапуск два профілі (джерело на 05.08.2015 р. http://www.armstrong.com/assets/global/commclgeu/files/Literature/1645.PDF). Недоліком відомої підвісної стельової системи "Армстронг" є те, що профілі мають складну систему замків, яка, по-перше, потребує застосування у виробничому процесі з виготовлення профілів додаткової операції по прикріпленню замкового елемента до профілю, що, в свою чергу, збільшує трудомісткість виробничого процесу, а по-друге, ускладнює процес монтажу та/або демонтажу підвісного модуля стельової системи, що не рідко потребує використання додаткових інструментів та професійних навичок. Також при демонтажу металевих профілів, їх поверхня та замкові елементи гнуться, руйнуються та втрачають свою первісну форму. Багаторазове повторне використання зазначених профілів, без втрати їх первісного вигляду та якості, є неможливим. Також недоліком є те, що металевий підвісний модуль з часом піддається корозії та іржавіє, що призводить до втрати зовнішнього естетичного вигляду. Відома стельова система (Патент України № 91365, МПК Е04В 9/00, публ. 25.06.2014 р.), яка включає раму, що складається з кутових профілів, закріплених однією стороною до стіни по її периметру, та закріплений до рами підвісний модуль, який містить принаймні один основний направляючий профіль та направляючі профілі, що мають вигляд в поперечному перерізі у формі перевернутої букви Т, при цьому основний направляючий профіль по всій ширині на відстані один від одного містить додаткові отвори, а нижня частина вертикальної стінки поперечного профілю з обох сторін виконана подовженою з прорізом, який при зчепленні з додатковим отвором основного направляючого профілю утворює жорстке з'єднання профілів. Недоліком системи кріплення профілів даної корисної моделі є недосконале замкове з'єднання, в якому отвір замка, який міститься в основному напрямному профілі, не має достатньо надійного фіксуючого елемента, що в процесі експлуатації може привести до мимовільного роз'єднання елементів підвісного модулю. В основу корисної моделі була поставлена задача вдосконалити систему кріплення профілів підвісного модуля стельової системи шляхом створення надійного замкового з'єднання, що надійно фіксує профілі в підвісному модулі стельової системи, а також надає можливість неодноразового монтажу та демонтажу профілів без використання додаткових пристроїв або механізмів та втрати первісного вигляду профілів та їх якості. Поставлена задача вирішується тим, що у відомій системі кріплення профілів підвісного модуля стельової системи, що містить принаймні один основний напрямний профіль та поперечні напрямні профілі, які складаються із суцільно з'єднаних між собою вертикальної та горизонтальної панелей, що у поперечному перерізі мають форму перевернутої букви Т, при цьому для з'єднання один з одним основний напрямний профіль в вертикальній панелі має спеціальні отвори, розташовані один від одного на відповідній відстані, а нижня частина поперечних напрямних профілів з обох кінців має подовження вертикальної панелі у вигляді гачкових елементів, згідно з корисною моделлю, гачковий елемент поперечного напрямного профілю знизу містить вертикальний паз, а спеціальний отвір в основному напрямному профілі виконано у формі багатокутника, що має вигляд двох вертикальних прямокутників, розташованих відносно один до одного зі зміщенням по вертикалі і по горизонталі та об'єднаних між собою з однієї сторони, при цьому ширина верхнього прямокутника більша, ніж товщина гачкового елемента поперечного профілю, ширина нижнього прямокутника становить дві товщини гачкового елемента поперечного напрямного профілю, ширина паза у гачковому елементі поперечного напрямного профілю виконана відповідно товщині вертикальної панелі основного напрямного профілю, а проріз, який утворюється при горизонтальному зміщенні прямокутників в отворі дорівнює ширині гачкового елемента поперечного напрямного профілю. В переважному варіанті вертикальна панель основного напрямного профілю в верхній частині містить поле потовщення. 1 UA 102502 U 5 10 15 20 25 30 35 40 45 50 55 60 Крім того, додатково має профіль-з'єднувач, що складається з двох паралельних стінок, з'єднаних порожнистим потовщенням та має внутрішню конфігурацію, яка відповідає зовнішній конфігурації верхньої частини основного напрямного профілю. Крім того, для закріплення зі стелею основний напрямний профіль в верхній частині вертикальної панелі містить додаткові отвори, розташовані на відстані один від одного. В переважному варіанті поперечний напрямний профіль виконаний довгим та/або коротким, причому поперечний напрямний профіль довгий містить боковий отвір, ідентичний отвору основного напрямного профілю. Крім того, при кріпленні профілів один до одного, їх горизонтальні панелі мають стикове з'єднання. В переважному варіанті профілі виготовлені методом екструзії із суміші на основі полімерних матеріалів, наприклад ПВХ. Виконання спеціального отвору в основному напрямному профілі у формі багатокутника, що має вигляд двох вертикальних прямокутників, розташованих із зміщенням один відносно одного та об'єднаних між собою з однієї сторони, а гачкового елемента поперечного напрямного профілю таким, що нижня частина містить вертикальний паз, при цьому ширина верхнього прямокутника більша, ніж товщина гачкового елемента, ширина нижнього прямокутника становить дві товщини гачкового елемента, а ширина паза у гачковому елементі відповідає товщині вертикальної панелі основного напрямного профілю, забезпечує отримання замкового з'єднання з ідеальною та чіткою фіксацією його елементів. Наявність в верхній частині вертикальної панелі основного напрямного профілю порожнистого потовщення призводить до збільшення жорсткості профілю. Профіль-з'єднувач, що додатково використовують у запропонованій системі, виконує функцію механічного замка, який, шляхом замикання зверху у місці з'єднання двох основних направляючих профілів, закріплює їх між собою та надає підвісному модулю жорсткості. Кількість з'єднання між собою основних направляючих профілів залежить від довжини приміщення. Наявність в верхній частині вертикальної панелі додаткових отворів, розташованих на відстані один від одного, дає можливість підвісити та закріпити основний напрямний профіль до стелі за допомогою, наприклад, дроту. Додаткові отвори можуть мати довільну форму, наприклад форму кола. Завдяки виконанню поперечного напрямного профілю довгим та/або коротким, причому поперечний напрямний профіль довгий таким, що містить боковий отвір, ідентичний отвору основного напрямного профілю, розширюється можливості та збільшується кількість варіантів монтажу підвісного модуля. Залежно від розмірів приміщення, вибраного дизайну та/або економічних можливостей споживача, основний направляючий профіль можна замінити декількома поперечними напрямними, що в свою чергу також здешевлює вартість стельової підвісної системи. Стикове з'єднання горизонтальних панелей профілів надає підвісному модулю вигляд суцільної гладкої поверхні, що має більш естетичний вигляд та відповідає сучасним дизайнерським вимогам. ПВХ (полівінілхлорид) є пластичним полімером вінілхлориду, який відрізняється хімічною стійкістю до лугів, мінеральних масел, багатьох кислот та розчинників, завдяки чому профілі не піддаються корозії та руйнуванню. Полівінілхлорид є найбільш вогнестійким в порівнянні з іншими полімерними матеріалами, застосовуваними в будівництві. Тому, виготовляння профілів із суміші на основі полівінілхлориду дає можливість отримати профілі, не схильні до деформації при тривалому впливі статичних навантажень та такими, що мають високі вогнестійкі показники, що не піддаються займанню. Виготовляння профілів методом екструзії дозволяє отримати профілі заданої форми, без наступного додаткового приєднання замкових елементів до профілів. Суть корисної моделі пояснюється кресленнями, де: Фіг. 1 - загальний вигляд основного направляючого профілю, що містить: 1 - спеціальний отвір, 2 - додаткові отвори; Фіг. 2 - вигляд поперечного направляючого профілю із гачковим елементом, що містить: 3 - вертикальний паз; Фіг. 3 - перший етап замкового з'єднання основного направляючого профілю з поперечним направляючим профілем; Фіг. 4 - другий етап замкового з'єднання основного направляючого профілю з поперечним направляючим профілем; Фіг. 5 - третій етап замкового з'єднання основного направляючого профілю з другим поперечним направляючим профілем; 2 UA 102502 U 5 10 15 20 25 30 35 40 45 50 55 Фіг. 6 - загальний вигляд з'єднання основного направляючого профілю з двома поперечними направляючими профілями. Кріплять профілі підвісного модуля стельової системи наступним чином. На закріплену по периметру приміщення на заданій висоті раму, із необхідної кількості основних напрямних профілів, що через додаткові отвори (2) закріплюють до стелі, та поперечних напрямних профілів, формують підвісний модуль стельової системи, при цьому кріплення профілів один з одним виконують наступним чином: з однієї сторони основного напрямного профілю (фіг. 1) в верхній прямокутник спеціального отвору (1) вставляють гачковий елемент поперечного профілю (фіг. 2, фіг. 3) та опускають гачковий елемент вертикально донизу, після чого зсовують убік нижнього прямокутника (фіг. 4) до повної фіксації вертикального паза (3) гачкового елемента з основним напрямним профілем. Місце, яке залишилося у нижньому прямокутнику призначено для гачкового елемента другого поперечного напрямного профілю, який вставляється в отвір основного направляючого профілю таким самим чином з іншої сторони (фіг. 5, фіг. 6). Таким чином, запропонована корисна модель має підвищену жорсткість та надійність в порівнянні з відомими конструкціями, за рахунок створення такого замкового з'єднання профілів, що надає міцну фіксацію та блокування профілів в підвісному модулі стельової системи. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Система кріплення профілів підвісного модуля стельової системи, що містить принаймні один основний напрямний профіль та поперечні напрямні профілі, які складаються із суцільно з'єднаних між собою вертикальної та горизонтальної панелей, що у поперечному перерізі мають форму перевернутої букви Т, при цьому для з'єднання один з одним основний напрямний профіль в вертикальній панелі має спеціальні отвори, розташовані один від одного на відповідній відстані, а нижня частина поперечних напрямних профілів з обох кінців має подовження вертикальної панелі у вигляді тачкових елементів, яка відрізняється тим, що тачковий елемент поперечного напрямного профілю знизу містить вертикальний паз, а спеціальний отвір в основному напрямному профілі виконано у формі багатокутника, що має вигляд двох вертикальних прямокутників, розташованих відносно один до одного зі зміщенням по вертикалі і по горизонталі та об'єднаних між собою з однієї сторони, при цьому ширина верхнього прямокутника більша, ніж товщина гачкового елемента поперечного профілю, ширина нижнього прямокутника становить дві товщини гачкового елемента поперечного напрямного профілю, ширина паза у тачковому елементі поперечного напрямного профілю виконана відповідно товщині вертикальної панелі основного напрямного профілю, а проріз, який утворюється при горизонтальному зміщенні прямокутників в отворі, дорівнює ширині гачкового елемента поперечного напрямного профілю. 2. Система кріплення профілів підвісного модуля стельової системи за п. 1, яка відрізняється тим, що вертикальна панель основного напрямного профілю в верхній частині містить поле потовщення. 3. Система кріплення профілів підвісного модуля стельової системи за пп. 1, 2, яка відрізняється тим, що додатково має профіль-з'єднувач, що складається з двох паралельних стінок, з'єднаних порожнистим потовщенням та має внутрішню конфігурацію, яка відповідає зовнішній конфігурації верхньої частини основного напрямного профілю. 4. Система кріплення профілів підвісного модуля стельової системи за п. 1, яка відрізняється тим, що для закріплення зі стелею основний напрямний профіль в верхній частині вертикальної панелі містить додаткові отвори, розташовані на відстані один від одного. 5. Система кріплення профілів підвісного модуля стельової системи за п. 1, яка відрізняється тим, що поперечний напрямний профіль виконаний довгим та/або коротким, причому поперечний напрямний профіль довгий містить боковий отвір, ідентичний отвору основного напрямного профілю. 6. Система кріплення профілів підвісного модуля стельової системи за пп. 1-5, яка відрізняється тим, що при кріпленні профілів один до одного, їх горизонтальні панелі мають стикове з'єднання. 7. Система кріплення профілів підвісного модуля стельової системи за пп. 1-6, яка відрізняється тим, що профілі виготовлені методом екструзії із суміші на основі полімерних матеріалів, наприклад ПВХ. 3 UA 102502 U 4 UA 102502 U 5 UA 102502 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
