Спосіб встановлення стельової підвісної системи

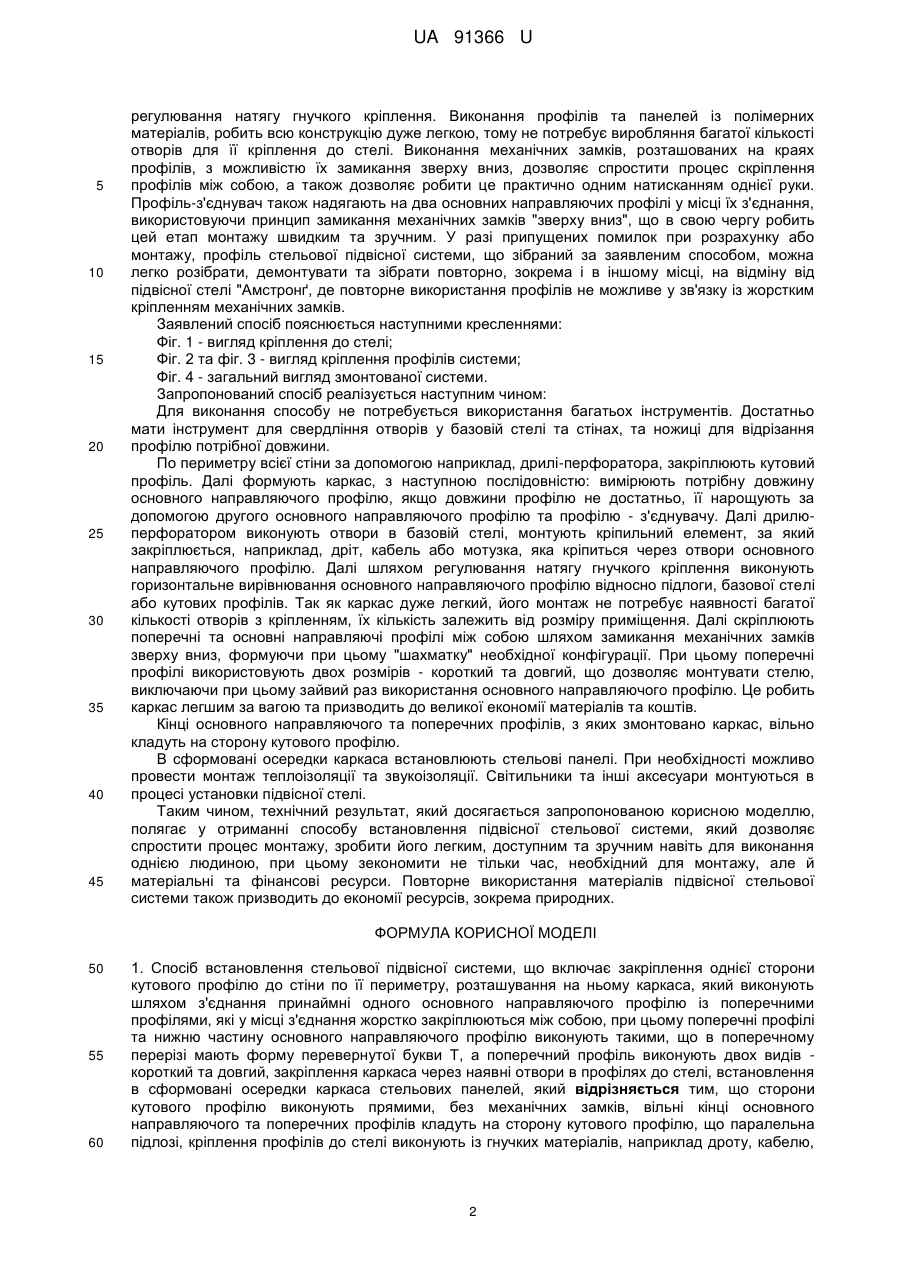

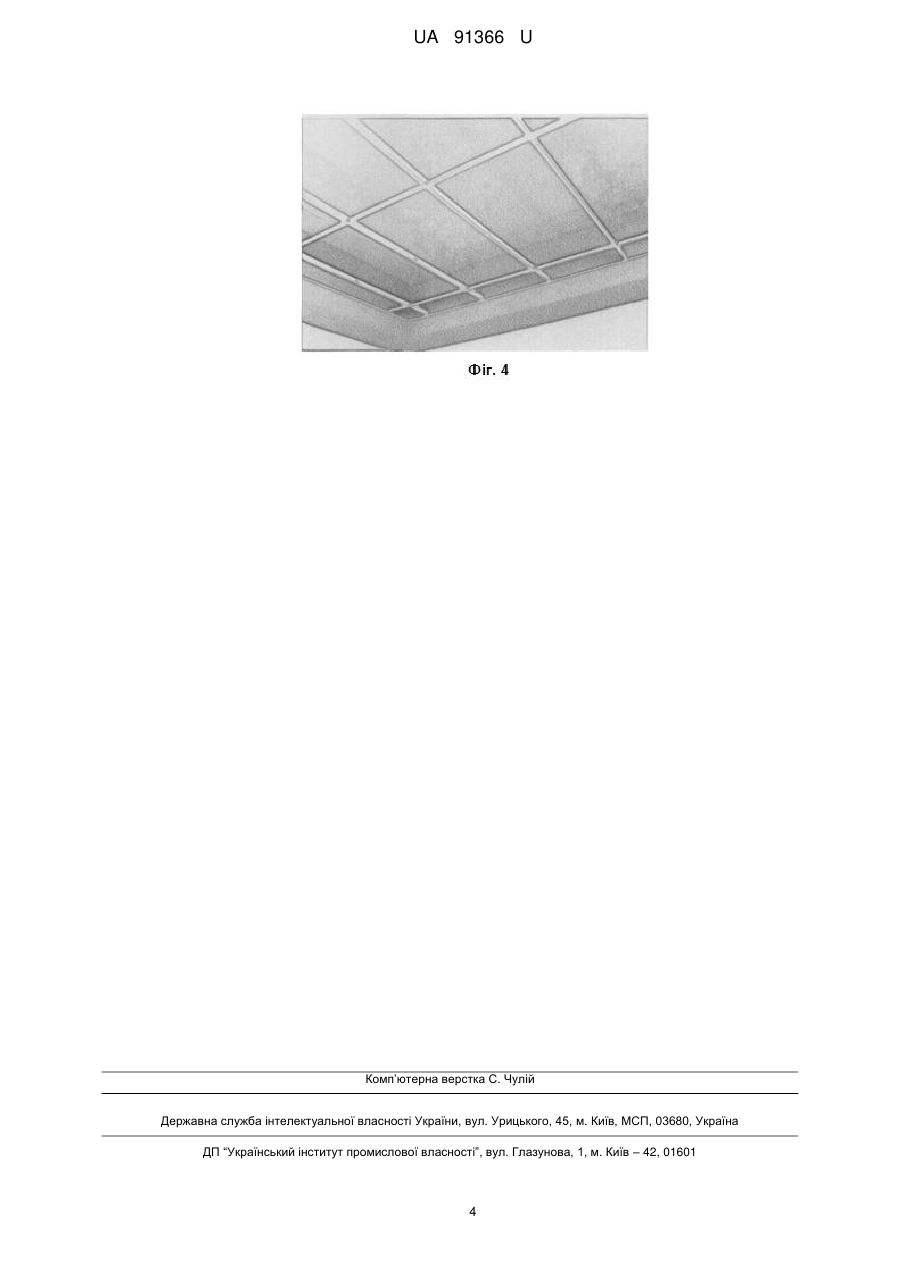

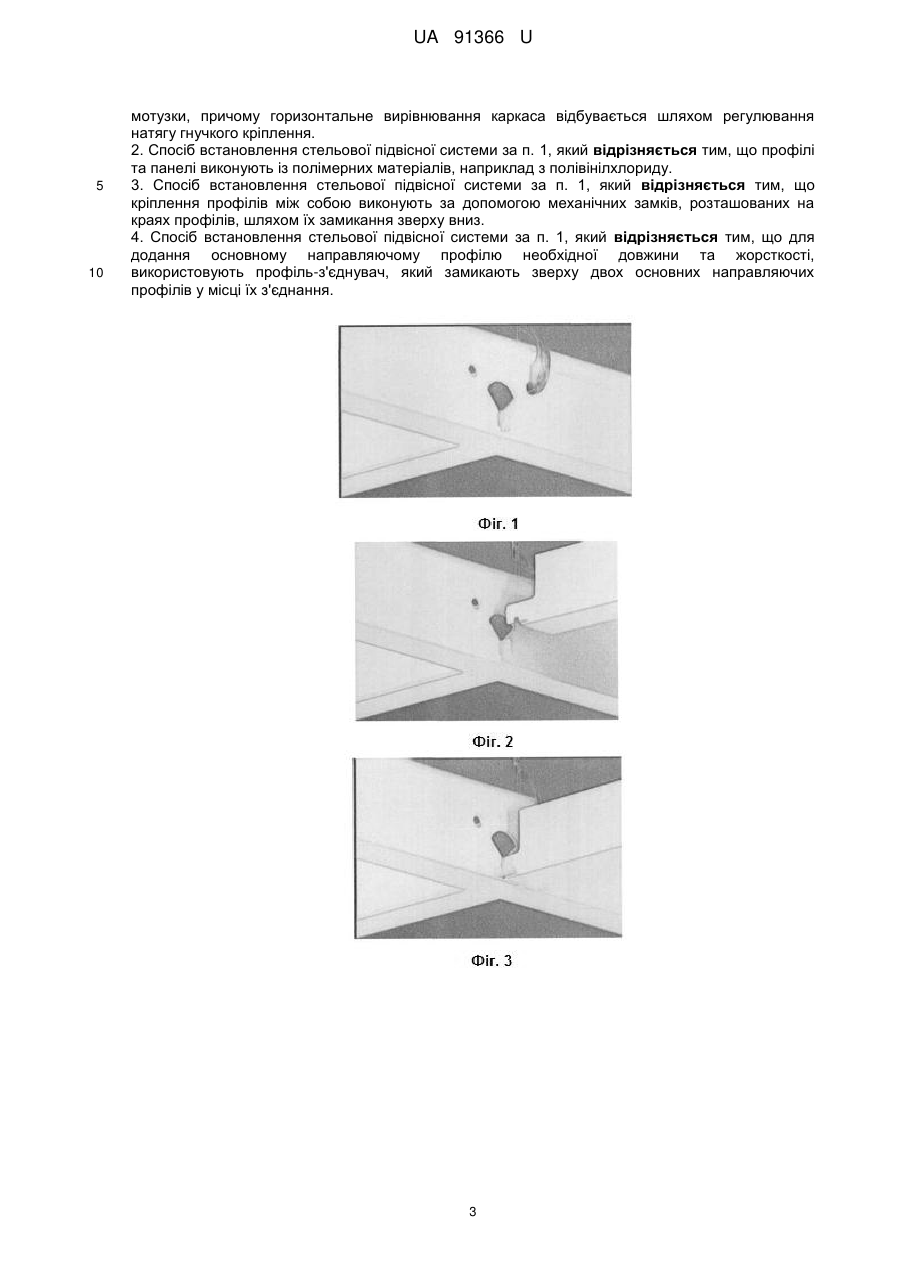

Реферат: UA 91366 U UA 91366 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі будівництва та ремонтних робіт, зокрема до способу встановлення стельової підвісної системи у приміщеннях будь-якого призначення, наприклад житлового, промислового, офісного тощо. Відомим є вибраний за найближчий аналог спосіб встановлення підвісної стелі "Армстронг", що викладена, наприклад на сайтах https.V/www.youtube.com/watch? v=1E-XZxuH2oM та http://36master.ru/articles/59/257/ (джерело від 09.04.2014р.). Підвісна стеля "Амстронг" складається із підвісного металевого каркаса, що кріпиться до стелі та декоративних панелей, що виготовляються з мінеральної вати на основі неорганічних компонентів, глини, крохмалю та монтуються в осередках підвісної системи каркаса. Встановлення підвісної стелі "Амстронг" здійснюється наступним чином: проводиться розмітка, що визначає висоту стелі, відносно міток на стіни по периметру кріпиться кутовий профіль, що має напрямні з вертикальними прорізам. Далі, використовуючи будівельний рівень, позначають лінії, за якими будуть проходити напрямні профілю. Після чого установлюють у стелі кріпильний елемент (наприклад, анкер, дюбель з шурупом тощо) за який кріпиться металевий підвіс, довжина якого регулюється або попередньо, відносно розрахованих вимірів висоти підвісної стелі, або безпосередньо при закріпленні з основним профілем, використовуючи при цьому плоскогубці, або інший додатковий інструмент. Профілі між собою закріплюються за допомогою механічних замків, які мають торцеве з'єднання. Кінці профілів вставляються в вертикальні прорізи кутових профілів. В осередки сформованого каркаса встановлюють стельові панелі. Основним недоліком встановлення підвісної стелі "Армстронг" є те, що по-перше, профілі виробляються із металу, а зібраний каркас має велику вагу. Тому, для перенесення навантаження від провідного профілю, в базову стелю потрібно встановлювати велику кількість елементів кріплення. Самі ж металеві елементи кріплення, потребують попереднього точного вимірювання їх довжини, використання додаткових інструментів для закріплення з профілями. По-друге, використання механічних замків системи "Армстронг", що мають торцеве з'єднання, потребує застосування двох рук, а іноді і додаткових інструментів (наприклад, молотка). Загалом, для встановлення підвісної стелі "Армстронг" потребується багато інструментів, таких як ножиці по металу, ножівка, плоскогубці, та інші. Встановлення такої стелі однією особою стає важкою працею, яка потребує докладання великих зусиль та часу. Особливо це стосується тієї частини роботи, де відбувається кріплення профілів металевими підвісами та регулювання їх висоти, відносно базової стелі та горизонту. В основу корисної моделі була поставлена задача спростити спосіб встановлення підвісної стелі, зробити його легким, швидким та зручним для виконання навіть однією людиною, який би дозволяв економити час, трудові затрати та здешевлював би процес монтажу. Поставлена задача вирішується тим, що у відомому способі встановлення стельової підвісної системи, що включає закріплення однієї сторони кутового профілю до стіни по її периметру, розташування на ньому каркаса, який виконують шляхом з'єднання принаймні одного основного направляючого профілю із поперечними профілями, які у місці з'єднання жорстко закріплюються між собою, при цьому основний направляючий профіль та поперечні профілі виконують із профілю, що в поперечному перерізі має форму перевернутої букви Т, а поперечний профіль виконують двох видів - короткий та довгий, закріплення каркаса через наявні отвори в профілях до стелі, встановлення в сформовані осередки каркаса стельових панелей, згідно з корисною моделлю, сторони кутового профілю виконують прямими, без механічних замків, вільні кінці основного направляючого та поперечних профілів кладуть на сторону кутового профілю, що паралельна підлозі, кріплення профілів до стелі виконують із гнучких матеріалів, наприклад дроту, кабелю, мотузки, причому горизонтальне вирівнювання каркаса відбувається шляхом регулювання натягу гнучкого кріплення. Новим також є те, що профілі та панелі виконують із полімерних матеріалів, наприклад з полівінілхлориду. Новим також є те, що кріплення профілів між собою виконують за допомогою механічних замків, розташованих на краях профілів, шляхом їх замикання зверху вниз. Новим також є те, що для додання основному направляючому профілю необхідної довжини та жорсткості, використовують профіль-з'єднувач, який замикають зверху двох основних направляючих профілів у місці їх з'єднання. Виконання сторін кутового профілю прямими, без механічних замків, дозволяє кінці основного направляючого та поперечних профілів вільно класти на сторони кутового профілю, не вимагає застосування додаткових зусиль по встановленню кінців профілів у вертикальні прорізи кутових профілів. Використання при кріпленні профілів до стелі гнучких матеріалів, дозволяє без додаткових інструментів та зайвих зусиль зробити горизонтальне вирівнювання каркаса шляхом 1 UA 91366 U 5 10 15 20 25 30 35 40 45 регулювання натягу гнучкого кріплення. Виконання профілів та панелей із полімерних матеріалів, робить всю конструкцію дуже легкою, тому не потребує виробляння багатої кількості отворів для її кріплення до стелі. Виконання механічних замків, розташованих на краях профілів, з можливістю їх замикання зверху вниз, дозволяє спростити процес скріплення профілів між собою, а також дозволяє робити це практично одним натисканням однієї руки. Профіль-з'єднувач також надягають на два основних направляючих профілі у місці їх з'єднання, використовуючи принцип замикання механічних замків "зверху вниз", що в свою чергу робить цей етап монтажу швидким та зручним. У разі припущених помилок при розрахунку або монтажу, профіль стельової підвісної системи, що зібраний за заявленим способом, можна легко розібрати, демонтувати та зібрати повторно, зокрема і в іншому місці, на відміну від підвісної стелі "Амстронґ, де повторне використання профілів не можливе у зв'язку із жорстким кріпленням механічних замків. Заявлений спосіб пояснюється наступними кресленнями: Фіг. 1 - вигляд кріплення до стелі; Фіг. 2 та фіг. 3 - вигляд кріплення профілів системи; Фіг. 4 - загальний вигляд змонтованої системи. Запропонований спосіб реалізується наступним чином: Для виконання способу не потребується використання багатьох інструментів. Достатньо мати інструмент для свердління отворів у базовій стелі та стінах, та ножиці для відрізання профілю потрібної довжини. По периметру всієї стіни за допомогою наприклад, дрилі-перфоратора, закріплюють кутовий профіль. Далі формують каркас, з наступною послідовністю: вимірюють потрібну довжину основного направляючого профілю, якщо довжини профілю не достатньо, її нарощують за допомогою другого основного направляючого профілю та профілю - з'єднувачу. Далі дрилюперфоратором виконують отвори в базовій стелі, монтують кріпильний елемент, за який закріплюється, наприклад, дріт, кабель або мотузка, яка кріпиться через отвори основного направляючого профілю. Далі шляхом регулювання натягу гнучкого кріплення виконують горизонтальне вирівнювання основного направляючого профілю відносно підлоги, базової стелі або кутових профілів. Так як каркас дуже легкий, його монтаж не потребує наявності багатої кількості отворів з кріпленням, їх кількість залежить від розміру приміщення. Далі скріплюють поперечні та основні направляючі профілі між собою шляхом замикання механічних замків зверху вниз, формуючи при цьому "шахматку" необхідної конфігурації. При цьому поперечні профілі використовують двох розмірів - короткий та довгий, що дозволяє монтувати стелю, виключаючи при цьому зайвий раз використання основного направляючого профілю. Це робить каркас легшим за вагою та призводить до великої економії матеріалів та коштів. Кінці основного направляючого та поперечних профілів, з яких змонтовано каркас, вільно кладуть на сторону кутового профілю. В сформовані осередки каркаса встановлюють стельові панелі. При необхідності можливо провести монтаж теплоізоляції та звукоізоляції. Світильники та інші аксесуари монтуються в процесі установки підвісної стелі. Таким чином, технічний результат, який досягається запропонованою корисною моделлю, полягає у отриманні способу встановлення підвісної стельової системи, який дозволяє спростити процес монтажу, зробити його легким, доступним та зручним навіть для виконання однією людиною, при цьому зекономити не тільки час, необхідний для монтажу, але й матеріальні та фінансові ресурси. Повторне використання матеріалів підвісної стельової системи також призводить до економії ресурсів, зокрема природних. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 60 1. Спосіб встановлення стельової підвісної системи, що включає закріплення однієї сторони кутового профілю до стіни по її периметру, розташування на ньому каркаса, який виконують шляхом з'єднання принаймні одного основного направляючого профілю із поперечними профілями, які у місці з'єднання жорстко закріплюються між собою, при цьому поперечні профілі та нижню частину основного направляючого профілю виконують такими, що в поперечному перерізі мають форму перевернутої букви Т, а поперечний профіль виконують двох видів короткий та довгий, закріплення каркаса через наявні отвори в профілях до стелі, встановлення в сформовані осередки каркаса стельових панелей, який відрізняється тим, що сторони кутового профілю виконують прямими, без механічних замків, вільні кінці основного направляючого та поперечних профілів кладуть на сторону кутового профілю, що паралельна підлозі, кріплення профілів до стелі виконують із гнучких матеріалів, наприклад дроту, кабелю, 2 UA 91366 U 5 10 мотузки, причому горизонтальне вирівнювання каркаса відбувається шляхом регулювання натягу гнучкого кріплення. 2. Спосіб встановлення стельової підвісної системи за п. 1, який відрізняється тим, що профілі та панелі виконують із полімерних матеріалів, наприклад з полівінілхлориду. 3. Спосіб встановлення стельової підвісної системи за п. 1, який відрізняється тим, що кріплення профілів між собою виконують за допомогою механічних замків, розташованих на краях профілів, шляхом їх замикання зверху вниз. 4. Спосіб встановлення стельової підвісної системи за п. 1, який відрізняється тим, що для додання основному направляючому профілю необхідної довжини та жорсткості, використовують профіль-з'єднувач, який замикають зверху двох основних направляючих профілів у місці їх з'єднання. 3 UA 91366 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
