Спосіб використання переставної опалубки

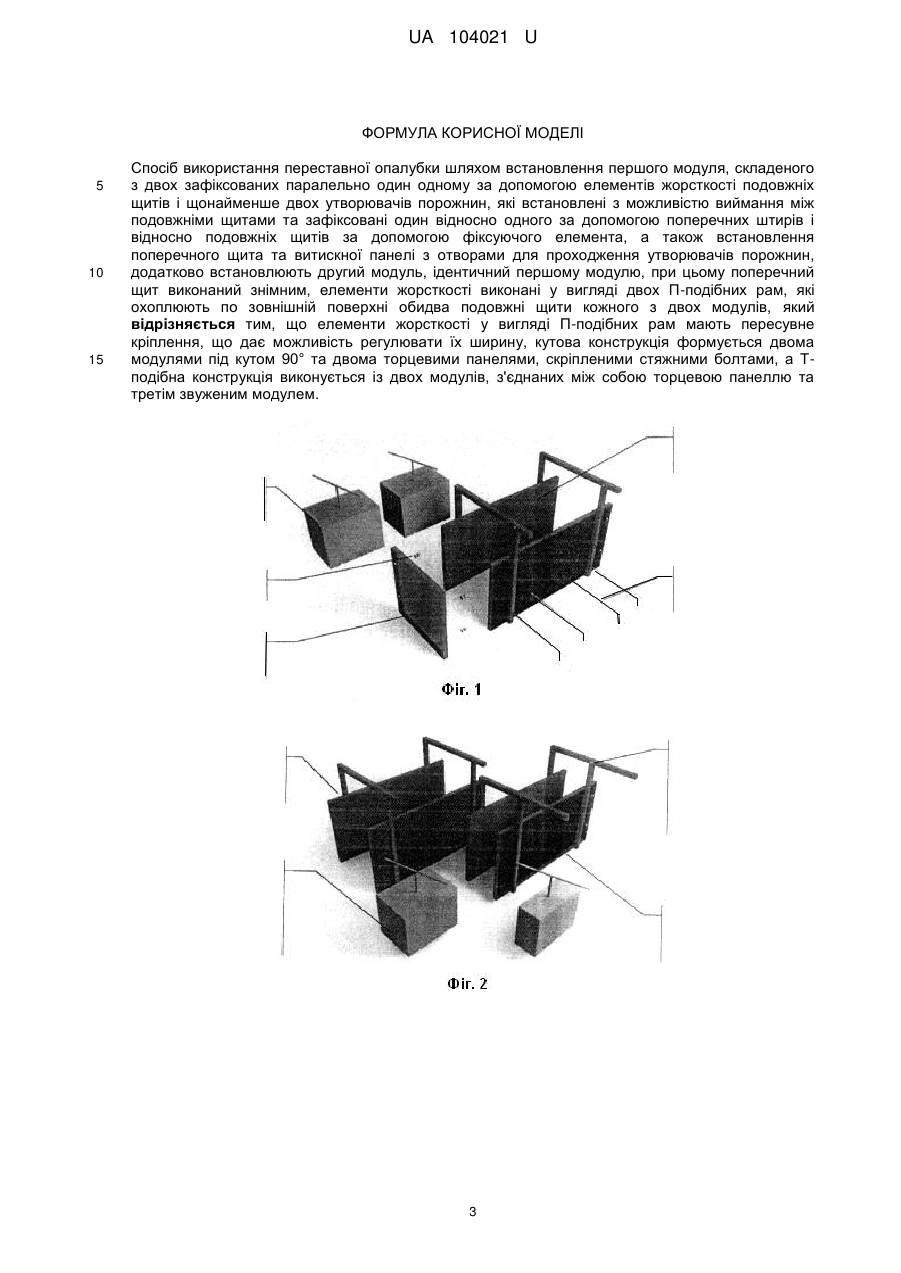

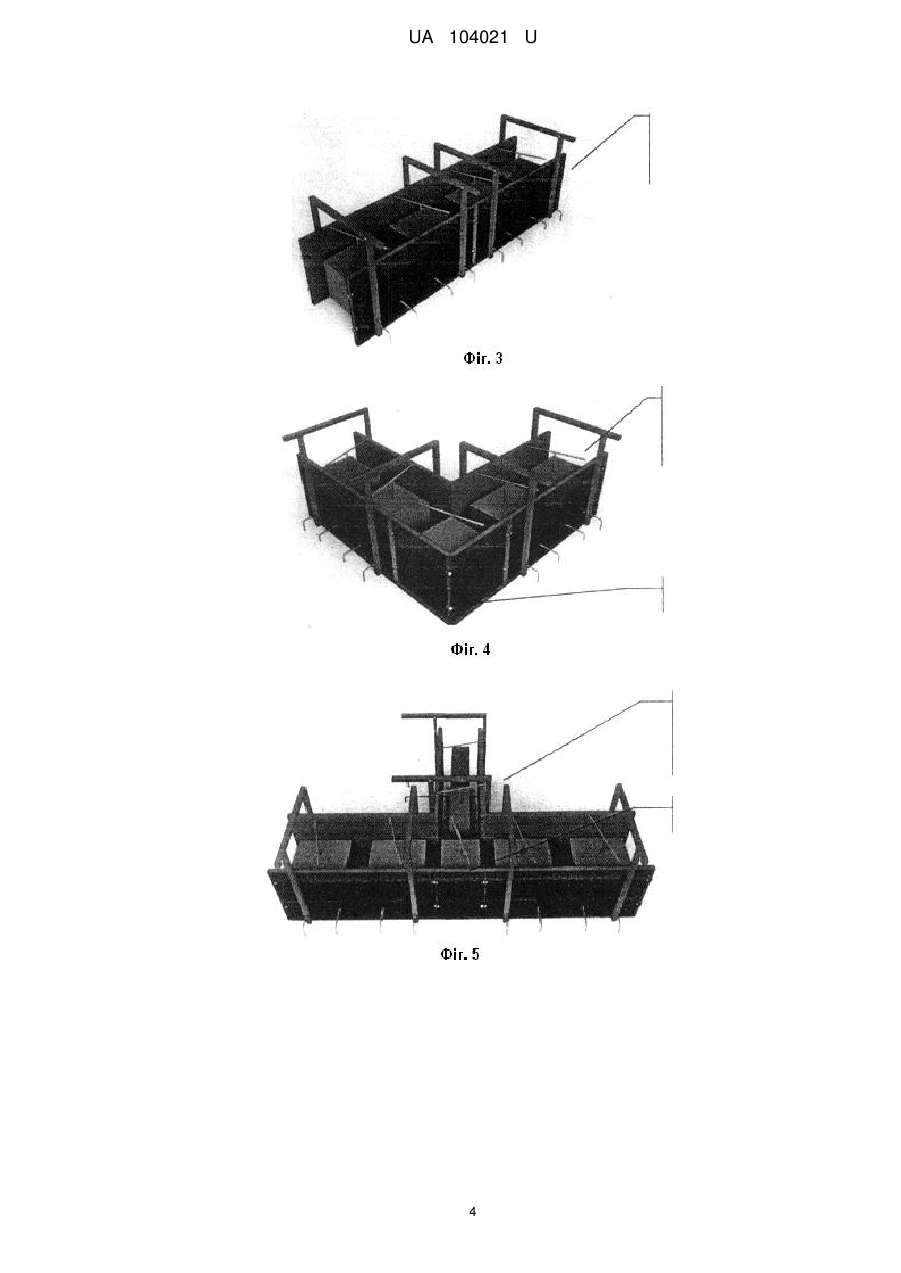

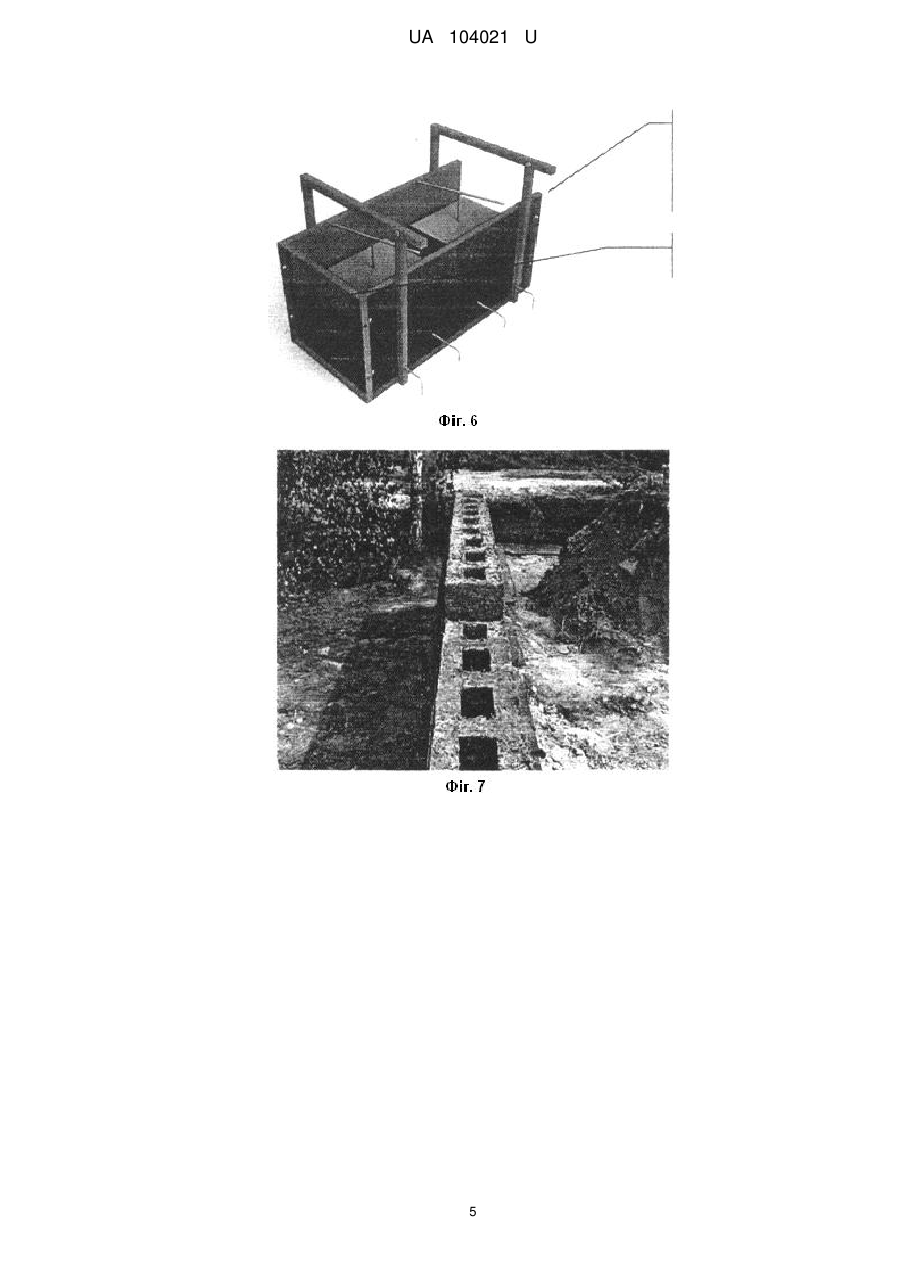

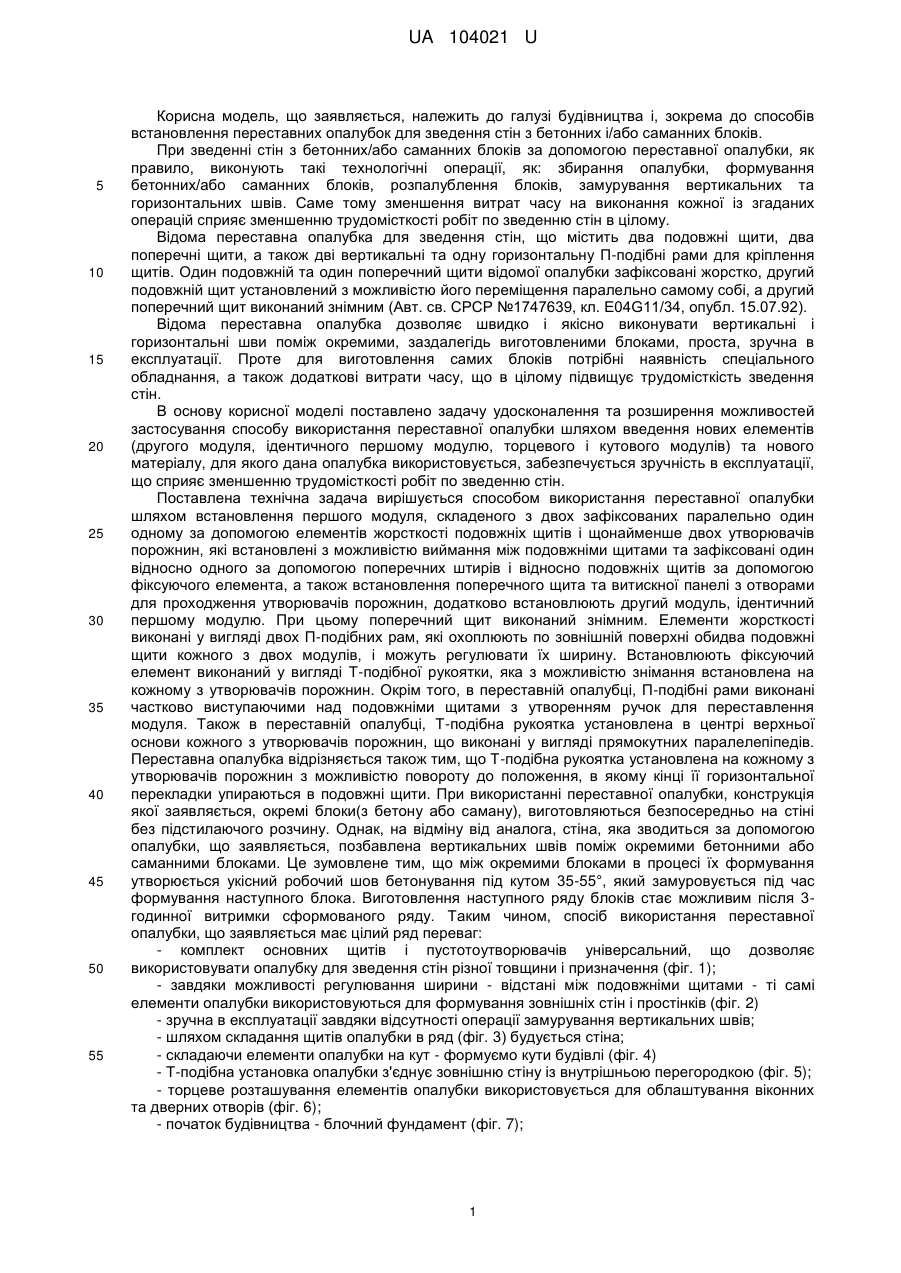

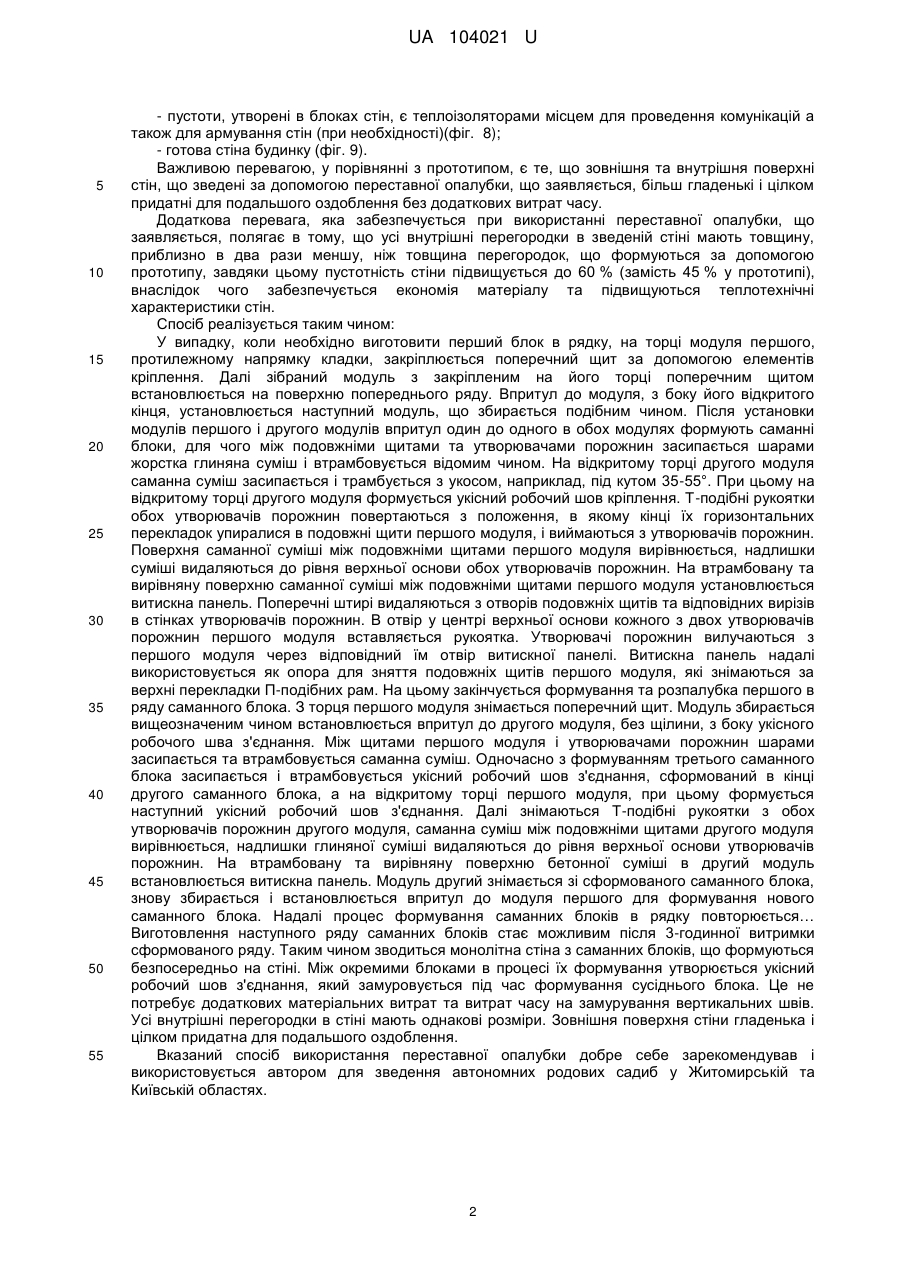

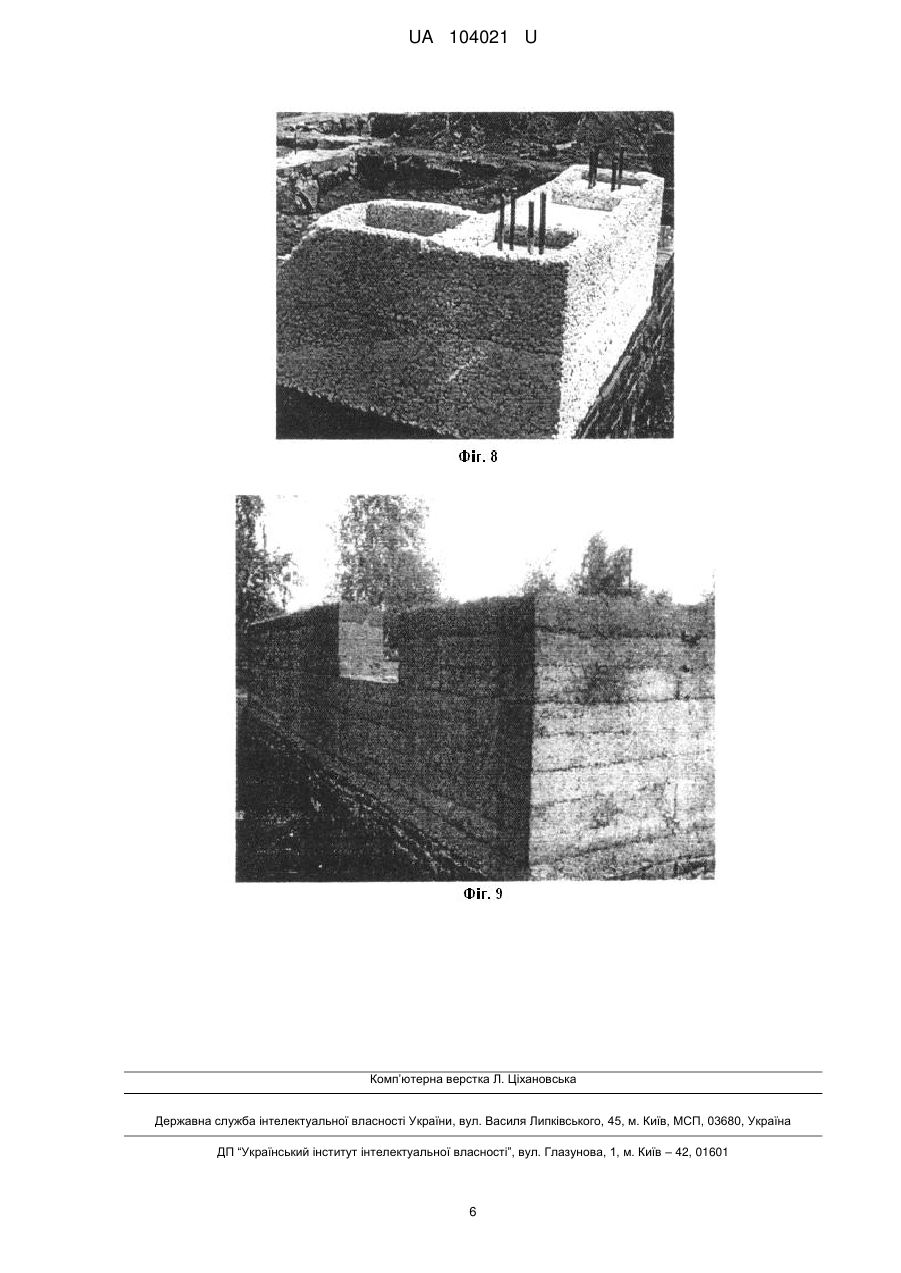

Реферат: Спосіб використання переставної опалубки шляхом встановлення першого модуля, складеного з двох зафіксованих паралельно один одному за допомогою елементів жорсткості подовжніх щитів і щонайменше двох утворювачів порожнин, які встановлені з можливістю виймання між подовжніми щитами та зафіксовані один відносно одного за допомогою поперечних штирів і відносно подовжніх щитів за допомогою фіксуючого елемента, а також встановлення поперечного щита та витискної панелі з отворами для проходження утворювачів порожнин, додатково встановлюють другий модуль, ідентичний першому модулю, при цьому поперечний щит виконаний знімним, елементи жорсткості виконані у вигляді двох П-подібних рам, які охоплюють по зовнішній поверхні обидва подовжні щити кожного з двох модулів. Елементи жорсткості у вигляді П-подібних рам мають пересувне кріплення. Кутова конструкція формується двома модулями під кутом 90° та двома торцевими панелями, скріпленими стяжними болтами. Т-подібна конструкція виконується із двох модулів, з'єднаних між собою торцевою панеллю та третім звуженим модулем. UA 104021 U (54) СПОСІБ ВИКОРИСТАННЯ ПЕРЕСТАВНОЇ ОПАЛУБКИ UA 104021 U UA 104021 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель, що заявляється, належить до галузі будівництва і, зокрема до способів встановлення переставних опалубок для зведення стін з бетонних і/або саманних блоків. При зведенні стін з бетонних/або саманних блоків за допомогою переставної опалубки, як правило, виконують такі технологічні операції, як: збирання опалубки, формування бетонних/або саманних блоків, розпалублення блоків, замурування вертикальних та горизонтальних швів. Саме тому зменшення витрат часу на виконання кожної із згаданих операцій сприяє зменшенню трудомісткості робіт по зведенню стін в цілому. Відома переставна опалубка для зведення стін, що містить два подовжні щити, два поперечні щити, а також дві вертикальні та одну горизонтальну П-подібні рами для кріплення щитів. Один подовжній та один поперечний щити відомої опалубки зафіксовані жорстко, другий подовжній щит установлений з можливістю його переміщення паралельно самому собі, а другий поперечний щит виконаний знімним (Авт. св. СРСР №1747639, кл. E04G11/34, опубл. 15.07.92). Відома переставна опалубка дозволяє швидко і якісно виконувати вертикальні і горизонтальні шви поміж окремими, заздалегідь виготовленими блоками, проста, зручна в експлуатації. Проте для виготовлення самих блоків потрібні наявність спеціального обладнання, а також додаткові витрати часу, що в цілому підвищує трудомісткість зведення стін. В основу корисної моделі поставлено задачу удосконалення та розширення можливостей застосування способу використання переставної опалубки шляхом введення нових елементів (другого модуля, ідентичного першому модулю, торцевого і кутового модулів) та нового матеріалу, для якого дана опалубка використовується, забезпечується зручність в експлуатації, що сприяє зменшенню трудомісткості робіт по зведенню стін. Поставлена технічна задача вирішується способом використання переставної опалубки шляхом встановлення першого модуля, складеного з двох зафіксованих паралельно один одному за допомогою елементів жорсткості подовжніх щитів і щонайменше двох утворювачів порожнин, які встановлені з можливістю виймання між подовжніми щитами та зафіксовані один відносно одного за допомогою поперечних штирів і відносно подовжніх щитів за допомогою фіксуючого елемента, а також встановлення поперечного щита та витискної панелі з отворами для проходження утворювачів порожнин, додатково встановлюють другий модуль, ідентичний першому модулю. При цьому поперечний щит виконаний знімним. Елементи жорсткості виконані у вигляді двох П-подібних рам, які охоплюють по зовнішній поверхні обидва подовжні щити кожного з двох модулів, і можуть регулювати їх ширину. Встановлюють фіксуючий елемент виконаний у вигляді Т-подібної рукоятки, яка з можливістю знімання встановлена на кожному з утворювачів порожнин. Окрім того, в переставній опалубці, П-подібні рами виконані частково виступаючими над подовжніми щитами з утворенням ручок для переставлення модуля. Також в переставній опалубці, Т-подібна рукоятка установлена в центрі верхньої основи кожного з утворювачів порожнин, що виконані у вигляді прямокутних паралелепіпедів. Переставна опалубка відрізняється також тим, що Т-подібна рукоятка установлена на кожному з утворювачів порожнин з можливістю повороту до положення, в якому кінці її горизонтальної перекладки упираються в подовжні щити. При використанні переставної опалубки, конструкція якої заявляється, окремі блоки(з бетону або саману), виготовляються безпосередньо на стіні без підстилаючого розчину. Однак, на відміну від аналога, стіна, яка зводиться за допомогою опалубки, що заявляється, позбавлена вертикальних швів поміж окремими бетонними або саманними блоками. Це зумовлене тим, що між окремими блоками в процесі їх формування утворюється укісний робочий шов бетонування під кутом 35-55°, який замуровується під час формування наступного блока. Виготовлення наступного ряду блоків стає можливим після 3годинної витримки сформованого ряду. Таким чином, спосіб використання переставної опалубки, що заявляється має цілий ряд переваг: - комплект основних щитів і пустотоутворювачів універсальний, що дозволяє використовувати опалубку для зведення стін різної товщини і призначення (фіг. 1); - завдяки можливості регулювання ширини - відстані між подовжніми щитами - ті самі елементи опалубки використовуються для формування зовнішніх стін і простінків (фіг. 2) - зручна в експлуатації завдяки відсутності операції замурування вертикальних швів; - шляхом складання щитів опалубки в ряд (фіг. 3) будується стіна; - складаючи елементи опалубки на кут - формуємо кути будівлі (фіг. 4) - Т-подібна установка опалубки з'єднує зовнішню стіну із внутрішньою перегородкою (фіг. 5); - торцеве розташування елементів опалубки використовується для облаштування віконних та дверних отворів (фіг. 6); - початок будівництва - блочний фундамент (фіг. 7); 1 UA 104021 U 5 10 15 20 25 30 35 40 45 50 55 - пустоти, утворені в блоках стін, є теплоізоляторами місцем для проведення комунікацій а також для армування стін (при необхідності)(фіг. 8); - готова стіна будинку (фіг. 9). Важливою перевагою, у порівнянні з прототипом, є те, що зовнішня та внутрішня поверхні стін, що зведені за допомогою переставної опалубки, що заявляється, більш гладенькі і цілком придатні для подальшого оздоблення без додаткових витрат часу. Додаткова перевага, яка забезпечується при використанні переставної опалубки, що заявляється, полягає в тому, що усі внутрішні перегородки в зведеній стіні мають товщину, приблизно в два рази меншу, ніж товщина перегородок, що формуються за допомогою прототипу, завдяки цьому пустотність стіни підвищується до 60 % (замість 45 % у прототипі), внаслідок чого забезпечується економія матеріалу та підвищуються теплотехнічні характеристики стін. Спосіб реалізується таким чином: У випадку, коли необхідно виготовити перший блок в рядку, на торці модуля першого, протилежному напрямку кладки, закріплюється поперечний щит за допомогою елементів кріплення. Далі зібраний модуль з закріпленим на його торці поперечним щитом встановлюється на поверхню попереднього ряду. Впритул до модуля, з боку його відкритого кінця, установлюється наступний модуль, що збирається подібним чином. Після установки модулів першого і другого модулів впритул один до одного в обох модулях формують саманні блоки, для чого між подовжніми щитами та утворювачами порожнин засипається шарами жорстка глиняна суміш і втрамбовується відомим чином. На відкритому торці другого модуля саманна суміш засипається і трамбується з укосом, наприклад, під кутом 35-55°. При цьому на відкритому торці другого модуля формується укісний робочий шов кріплення. Т-подібні рукоятки обох утворювачів порожнин повертаються з положення, в якому кінці їх горизонтальних перекладок упиралися в подовжні щити першого модуля, і виймаються з утворювачів порожнин. Поверхня саманної суміші між подовжніми щитами першого модуля вирівнюється, надлишки суміші видаляються до рівня верхньої основи обох утворювачів порожнин. На втрамбовану та вирівняну поверхню саманної суміші між подовжніми щитами першого модуля установлюється витискна панель. Поперечні штирі видаляються з отворів подовжніх щитів та відповідних вирізів в стінках утворювачів порожнин. В отвір у центрі верхньої основи кожного з двох утворювачів порожнин першого модуля вставляється рукоятка. Утворювачі порожнин вилучаються з першого модуля через відповідний їм отвір витискної панелі. Витискна панель надалі використовується як опора для зняття подовжніх щитів першого модуля, які знімаються за верхні перекладки П-подібних рам. На цьому закінчується формування та розпалубка першого в ряду саманного блока. З торця першого модуля знімається поперечний щит. Модуль збирається вищеозначеним чином встановлюється впритул до другого модуля, без щілини, з боку укісного робочого шва з'єднання. Між щитами першого модуля і утворювачами порожнин шарами засипається та втрамбовується саманна суміш. Одночасно з формуванням третього саманного блока засипається і втрамбовується укісний робочий шов з'єднання, сформований в кінці другого саманного блока, а на відкритому торці першого модуля, при цьому формується наступний укісний робочий шов з'єднання. Далі знімаються Т-подібні рукоятки з обох утворювачів порожнин другого модуля, саманна суміш між подовжніми щитами другого модуля вирівнюється, надлишки глиняної суміші видаляються до рівня верхньої основи утворювачів порожнин. На втрамбовану та вирівняну поверхню бетонної суміші в другий модуль встановлюється витискна панель. Модуль другий знімається зі сформованого саманного блока, знову збирається і встановлюється впритул до модуля першого для формування нового саманного блока. Надалі процес формування саманних блоків в рядку повторюється… Виготовлення наступного ряду саманних блоків стає можливим після 3-годинної витримки сформованого ряду. Таким чином зводиться монолітна стіна з саманних блоків, що формуються безпосередньо на стіні. Між окремими блоками в процесі їх формування утворюється укісний робочий шов з'єднання, який замуровується під час формування сусіднього блока. Це не потребує додаткових матеріальних витрат та витрат часу на замурування вертикальних швів. Усі внутрішні перегородки в стіні мають однакові розміри. Зовнішня поверхня стіни гладенька і цілком придатна для подальшого оздоблення. Вказаний спосіб використання переставної опалубки добре себе зарекомендував і використовується автором для зведення автономних родових садиб у Житомирській та Київській областях. 2 UA 104021 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 Спосіб використання переставної опалубки шляхом встановлення першого модуля, складеного з двох зафіксованих паралельно один одному за допомогою елементів жорсткості подовжніх щитів і щонайменше двох утворювачів порожнин, які встановлені з можливістю виймання між подовжніми щитами та зафіксовані один відносно одного за допомогою поперечних штирів і відносно подовжніх щитів за допомогою фіксуючого елемента, а також встановлення поперечного щита та витискної панелі з отворами для проходження утворювачів порожнин, додатково встановлюють другий модуль, ідентичний першому модулю, при цьому поперечний щит виконаний знімним, елементи жорсткості виконані у вигляді двох П-подібних рам, які охоплюють по зовнішній поверхні обидва подовжні щити кожного з двох модулів, який відрізняється тим, що елементи жорсткості у вигляді П-подібних рам мають пересувне кріплення, що дає можливість регулювати їх ширину, кутова конструкція формується двома модулями під кутом 90° та двома торцевими панелями, скріпленими стяжними болтами, а Тподібна конструкція виконується із двох модулів, з'єднаних між собою торцевою панеллю та третім звуженим модулем. 3 UA 104021 U 4 UA 104021 U 5 UA 104021 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
