Закупорювальний пристрій для пляшки

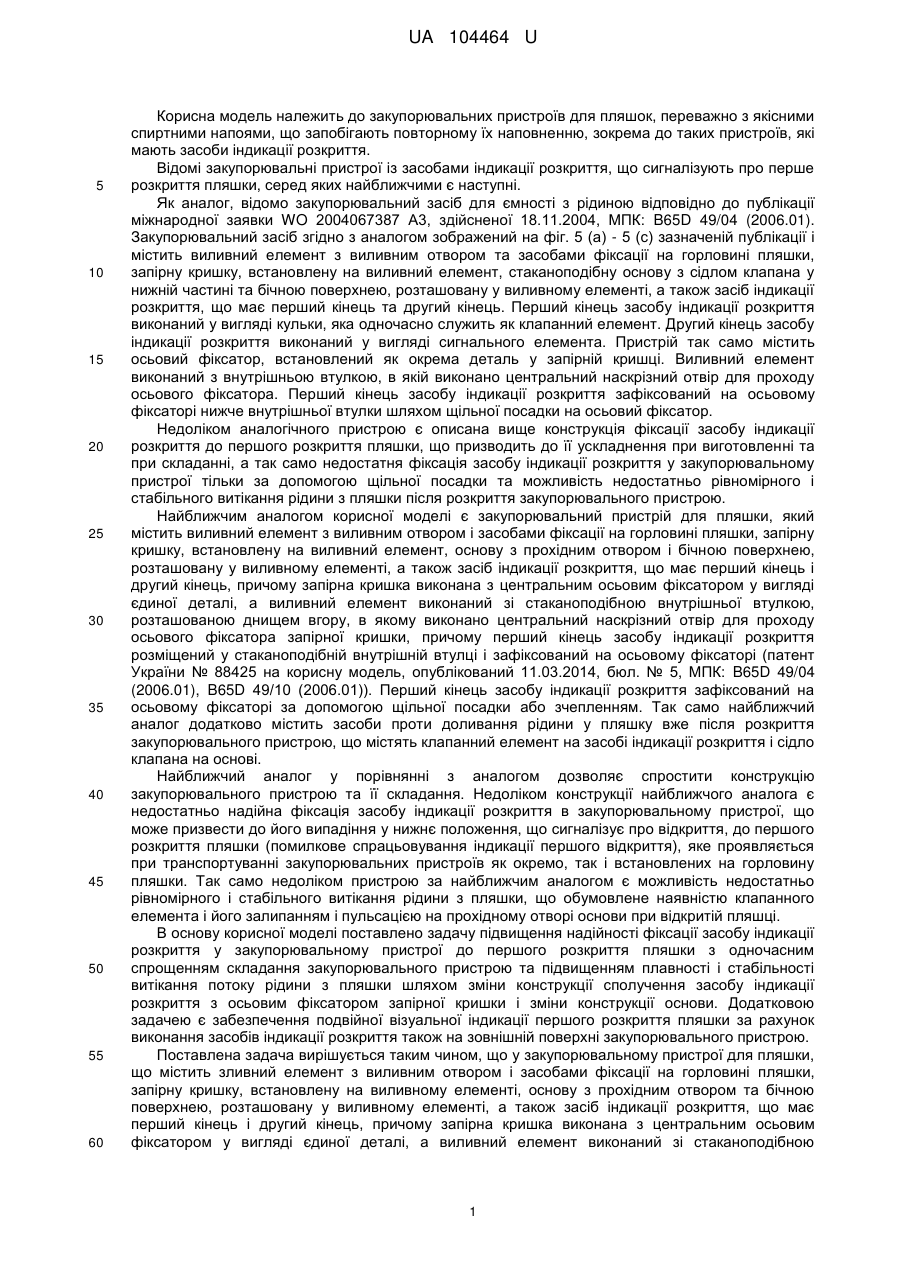

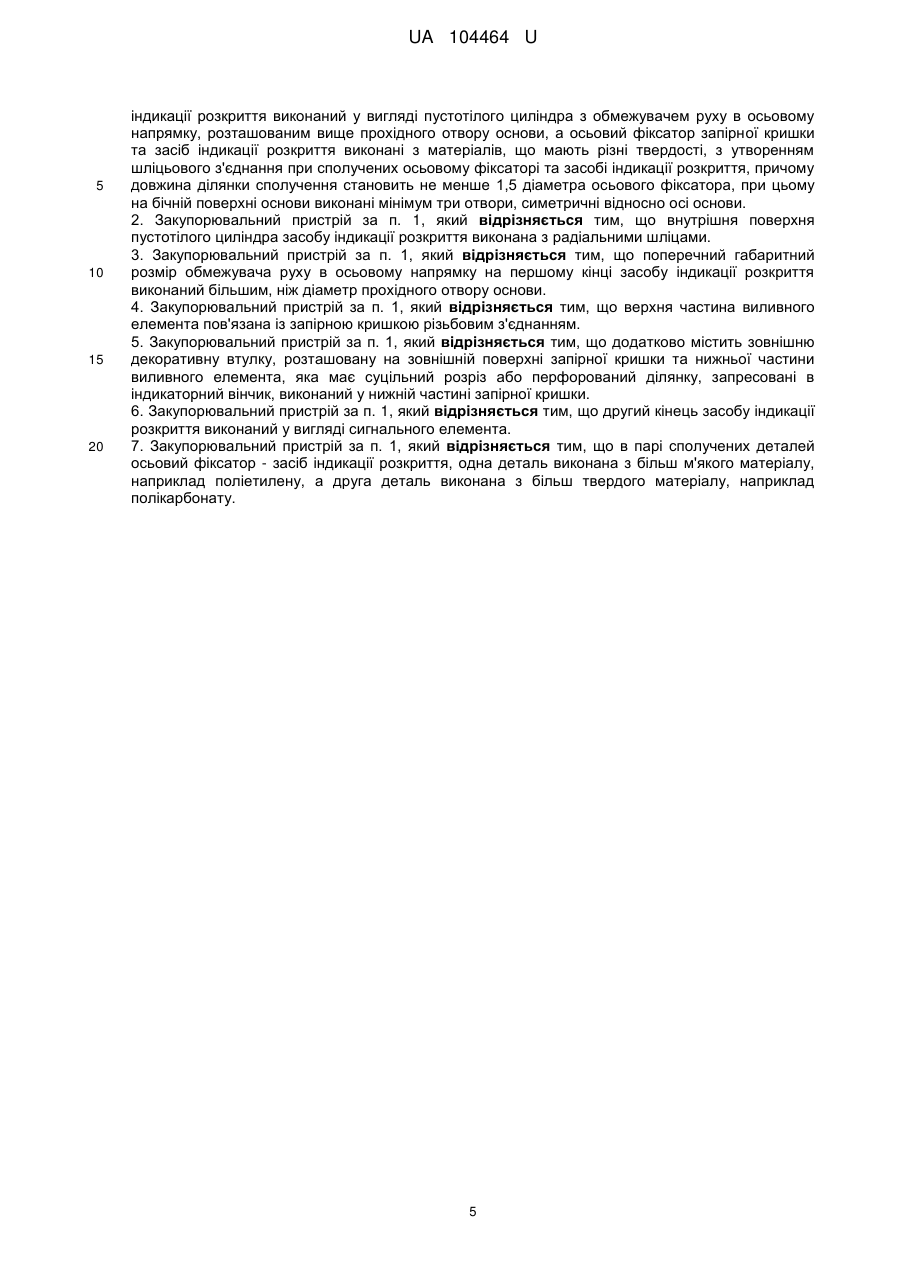

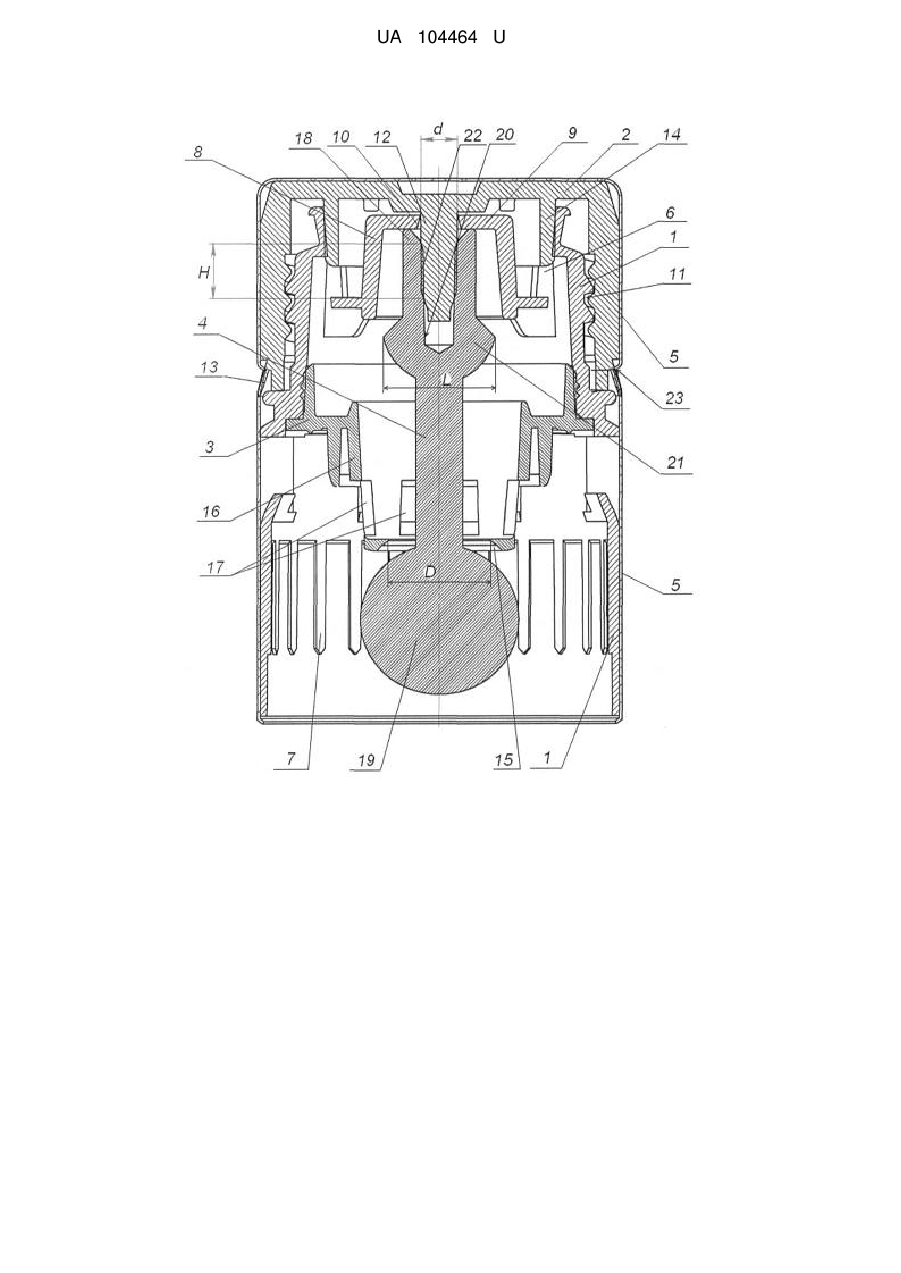

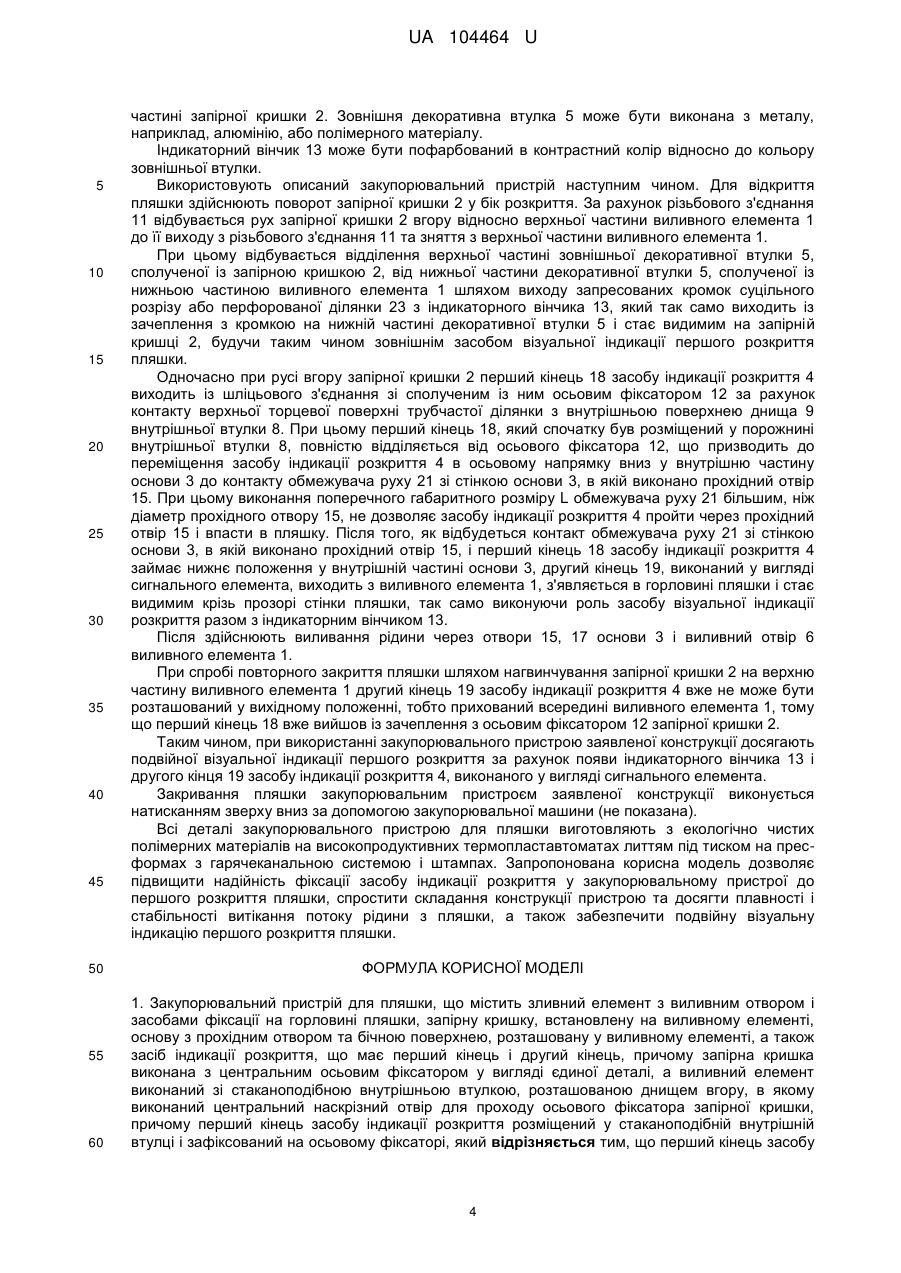

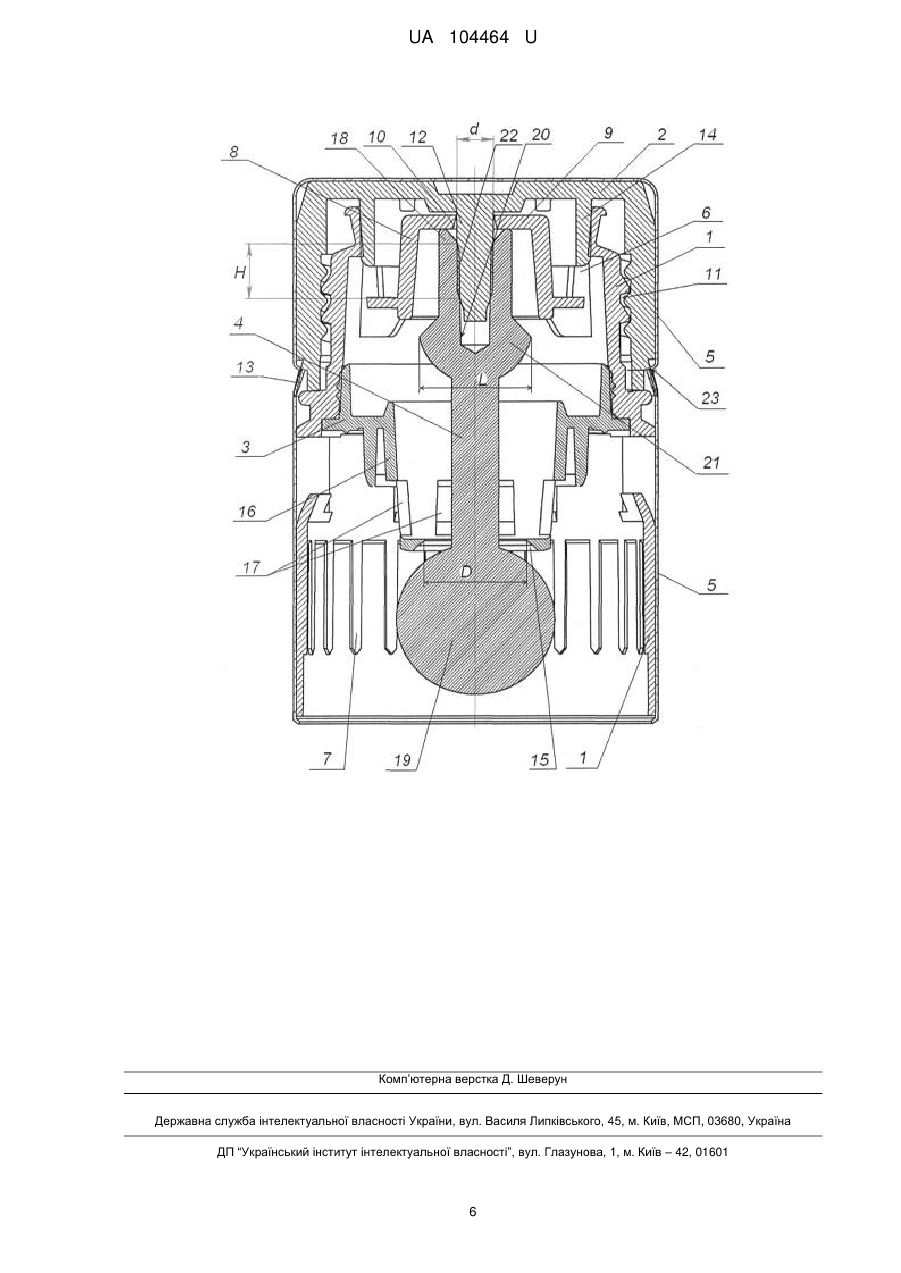

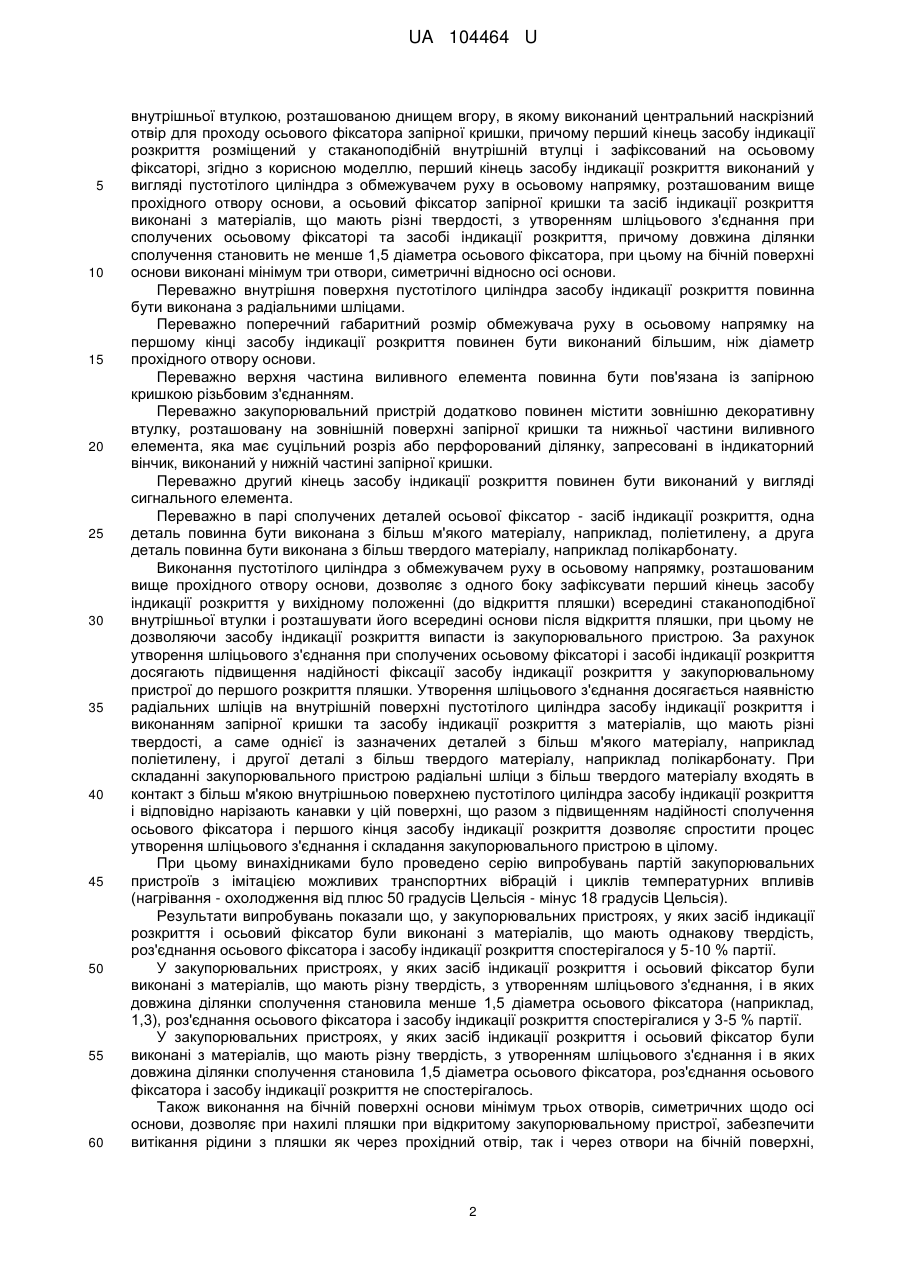

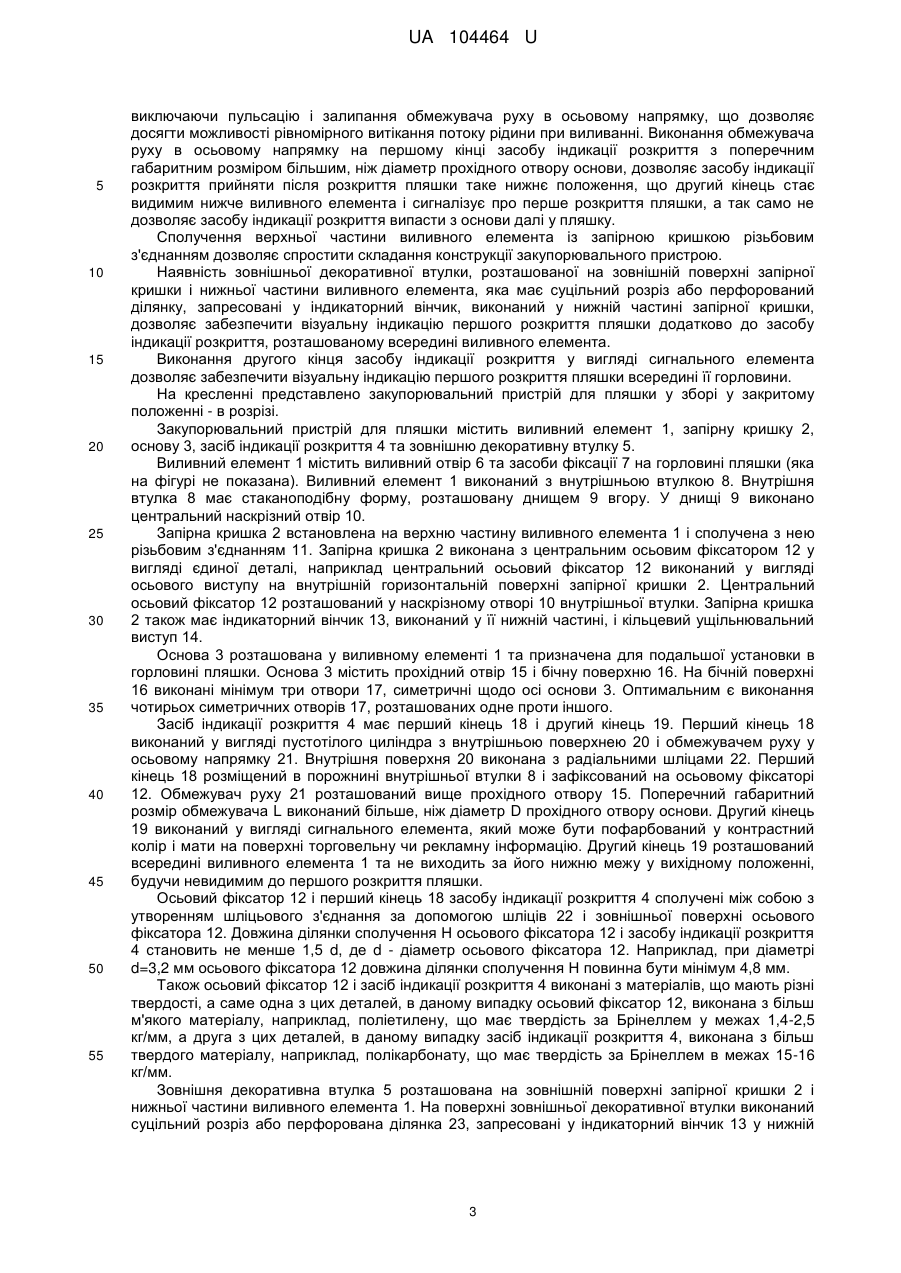

Реферат: Закупорювальний пристрій для пляшки містить зливний елемент з виливним отвором і засобами фіксації на горловині пляшки, запірну кришку, встановлену на виливному елементі, основу з прохідним отвором та бічною поверхнею, розташовану у виливному елементі, а також засіб індикації розкриття, що має перший кінець і другий кінець. При цьому запірна кришка виконана з центральним осьовим фіксатором у вигляді єдиної деталі, а виливний елемент виконаний зі стаканоподібною внутрішньою втулкою, розташованою днищем вгору, в якому виконаний центральний наскрізний отвір для проходу осьового фіксатора запірної кришки, причому перший кінець засобу індикації розкриття розміщений у стаканоподібній внутрішній втулці і зафіксований на осьовому фіксаторі. Перший кінець засобу індикації розкриття виконаний у вигляді пустотілого циліндра з обмежувачем руху в осьовому напрямку, розташованим вище прохідного отвору основи, а осьовий фіксатор запірної кришки та засіб індикації розкриття виконані з матеріалів, що мають різні твердості, з утворенням шліцьового з'єднання при сполучених осьовому фіксаторі та засобі індикації розкриття. При цьому довжина ділянки сполучення становить не менше 1,5 діаметра осьового фіксатора, а на бічній поверхні основи виконані мінімум три отвори, симетричні відносно осі основи. UA 104464 U (54) ЗАКУПОРЮВАЛЬНИЙ ПРИСТРІЙ ДЛЯ ПЛЯШКИ UA 104464 U UA 104464 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до закупорювальних пристроїв для пляшок, переважно з якісними спиртними напоями, що запобігають повторному їх наповненню, зокрема до таких пристроїв, які мають засоби індикації розкриття. Відомі закупорювальні пристрої із засобами індикації розкриття, що сигналізують про перше розкриття пляшки, серед яких найближчими є наступні. Як аналог, відомо закупорювальний засіб для ємності з рідиною відповідно до публікації міжнародної заявки WO 2004067387 A3, здійсненої 18.11.2004, МПК: B65D 49/04 (2006.01). Закупорювальний засіб згідно з аналогом зображений на фіг. 5 (а) - 5 (с) зазначеній публікації і містить виливний елемент з виливним отвором та засобами фіксації на горловині пляшки, запірну кришку, встановлену на виливний елемент, стаканоподібну основу з сідлом клапана у нижній частині та бічною поверхнею, розташовану у виливному елементі, а також засіб індикації розкриття, що має перший кінець та другий кінець. Перший кінець засобу індикації розкриття виконаний у вигляді кульки, яка одночасно служить як клапанний елемент. Другий кінець засобу індикації розкриття виконаний у вигляді сигнального елемента. Пристрій так само містить осьовий фіксатор, встановлений як окрема деталь у запірній кришці. Виливний елемент виконаний з внутрішньою втулкою, в якій виконано центральний наскрізний отвір для проходу осьового фіксатора. Перший кінець засобу індикації розкриття зафіксований на осьовому фіксаторі нижче внутрішньої втулки шляхом щільної посадки на осьовий фіксатор. Недоліком аналогічного пристрою є описана вище конструкція фіксації засобу індикації розкриття до першого розкриття пляшки, що призводить до її ускладнення при виготовленні та при складанні, а так само недостатня фіксація засобу індикації розкриття у закупорювальному пристрої тільки за допомогою щільної посадки та можливість недостатньо рівномірного і стабільного витікання рідини з пляшки після розкриття закупорювального пристрою. Найближчим аналогом корисної моделі є закупорювальний пристрій для пляшки, який містить виливний елемент з виливним отвором і засобами фіксації на горловині пляшки, запірну кришку, встановлену на виливний елемент, основу з прохідним отвором і бічною поверхнею, розташовану у виливному елементі, а також засіб індикації розкриття, що має перший кінець і другий кінець, причому запірна кришка виконана з центральним осьовим фіксатором у вигляді єдиної деталі, а виливний елемент виконаний зі стаканоподібною внутрішньої втулкою, розташованою днищем вгору, в якому виконано центральний наскрізний отвір для проходу осьового фіксатора запірної кришки, причому перший кінець засобу індикації розкриття розміщений у стаканоподібній внутрішній втулці і зафіксований на осьовому фіксаторі (патент України № 88425 на корисну модель, опублікований 11.03.2014, бюл. № 5, МПК: B65D 49/04 (2006.01), B65D 49/10 (2006.01)). Перший кінець засобу індикації розкриття зафіксований на осьовому фіксаторі за допомогою щільної посадки або зчепленням. Так само найближчий аналог додатково містить засоби проти доливання рідини у пляшку вже після розкриття закупорювального пристрою, що містять клапанний елемент на засобі індикації розкриття і сідло клапана на основі. Найближчий аналог у порівнянні з аналогом дозволяє спростити конструкцію закупорювального пристрою та її складання. Недоліком конструкції найближчого аналога є недостатньо надійна фіксація засобу індикації розкриття в закупорювальному пристрої, що може призвести до його випадіння у нижнє положення, що сигналізує про відкриття, до першого розкриття пляшки (помилкове спрацьовування індикації першого відкриття), яке проявляється при транспортуванні закупорювальних пристроїв як окремо, так і встановлених на горловину пляшки. Так само недоліком пристрою за найближчим аналогом є можливість недостатньо рівномірного і стабільного витікання рідини з пляшки, що обумовлене наявністю клапанного елемента і його залипанням і пульсацією на прохідному отворі основи при відкритій пляшці. В основу корисної моделі поставлено задачу підвищення надійності фіксації засобу індикації розкриття у закупорювальному пристрої до першого розкриття пляшки з одночасним спрощенням складання закупорювального пристрою та підвищенням плавності і стабільності витікання потоку рідини з пляшки шляхом зміни конструкції сполучення засобу індикації розкриття з осьовим фіксатором запірної кришки і зміни конструкції основи. Додатковою задачею є забезпечення подвійної візуальної індикації першого розкриття пляшки за рахунок виконання засобів індикації розкриття також на зовнішній поверхні закупорювального пристрою. Поставлена задача вирішується таким чином, що у закупорювальному пристрої для пляшки, що містить зливний елемент з виливним отвором і засобами фіксації на горловині пляшки, запірну кришку, встановлену на виливному елементі, основу з прохідним отвором та бічною поверхнею, розташовану у виливному елементі, а також засіб індикації розкриття, що має перший кінець і другий кінець, причому запірна кришка виконана з центральним осьовим фіксатором у вигляді єдиної деталі, а виливний елемент виконаний зі стаканоподібною 1 UA 104464 U 5 10 15 20 25 30 35 40 45 50 55 60 внутрішньої втулкою, розташованою днищем вгору, в якому виконаний центральний наскрізний отвір для проходу осьового фіксатора запірної кришки, причому перший кінець засобу індикації розкриття розміщений у стаканоподібній внутрішній втулці і зафіксований на осьовому фіксаторі, згідно з корисною моделлю, перший кінець засобу індикації розкриття виконаний у вигляді пустотілого циліндра з обмежувачем руху в осьовому напрямку, розташованим вище прохідного отвору основи, а осьовий фіксатор запірної кришки та засіб індикації розкриття виконані з матеріалів, що мають різні твердості, з утворенням шліцьового з'єднання при сполучених осьовому фіксаторі та засобі індикації розкриття, причому довжина ділянки сполучення становить не менше 1,5 діаметра осьового фіксатора, при цьому на бічній поверхні основи виконані мінімум три отвори, симетричні відносно осі основи. Переважно внутрішня поверхня пустотілого циліндра засобу індикації розкриття повинна бути виконана з радіальними шліцами. Переважно поперечний габаритний розмір обмежувача руху в осьовому напрямку на першому кінці засобу індикації розкриття повинен бути виконаний більшим, ніж діаметр прохідного отвору основи. Переважно верхня частина виливного елемента повинна бути пов'язана із запірною кришкою різьбовим з'єднанням. Переважно закупорювальний пристрій додатково повинен містити зовнішню декоративну втулку, розташовану на зовнішній поверхні запірної кришки та нижньої частини виливного елемента, яка має суцільний розріз або перфорований ділянку, запресовані в індикаторний вінчик, виконаний у нижній частині запірної кришки. Переважно другий кінець засобу індикації розкриття повинен бути виконаний у вигляді сигнального елемента. Переважно в парі сполучених деталей осьової фіксатор - засіб індикації розкриття, одна деталь повинна бути виконана з більш м'якого матеріалу, наприклад, поліетилену, а друга деталь повинна бути виконана з більш твердого матеріалу, наприклад полікарбонату. Виконання пустотілого циліндра з обмежувачем руху в осьовому напрямку, розташованим вище прохідного отвору основи, дозволяє з одного боку зафіксувати перший кінець засобу індикації розкриття у вихідному положенні (до відкриття пляшки) всередині стаканоподібної внутрішньої втулки і розташувати його всередині основи після відкриття пляшки, при цьому не дозволяючи засобу індикації розкриття випасти із закупорювального пристрою. За рахунок утворення шліцьового з'єднання при сполучених осьовому фіксаторі і засобі індикації розкриття досягають підвищення надійності фіксації засобу індикації розкриття у закупорювальному пристрої до першого розкриття пляшки. Утворення шліцьового з'єднання досягається наявністю радіальних шліців на внутрішній поверхні пустотілого циліндра засобу індикації розкриття і виконанням запірної кришки та засобу індикації розкриття з матеріалів, що мають різні твердості, а саме однієї із зазначених деталей з більш м'якого матеріалу, наприклад поліетилену, і другої деталі з більш твердого матеріалу, наприклад полікарбонату. При складанні закупорювального пристрою радіальні шліци з більш твердого матеріалу входять в контакт з більш м'якою внутрішньою поверхнею пустотілого циліндра засобу індикації розкриття і відповідно нарізають канавки у цій поверхні, що разом з підвищенням надійності сполучення осьового фіксатора і першого кінця засобу індикації розкриття дозволяє спростити процес утворення шліцьового з'єднання і складання закупорювального пристрою в цілому. При цьому винахідниками було проведено серію випробувань партій закупорювальних пристроїв з імітацією можливих транспортних вібрацій і циклів температурних впливів (нагрівання - охолодження від плюс 50 градусів Цельсія - мінус 18 градусів Цельсія). Результати випробувань показали що, у закупорювальних пристроях, у яких засіб індикації розкриття і осьовий фіксатор були виконані з матеріалів, що мають однакову твердість, роз'єднання осьового фіксатора і засобу індикації розкриття спостерігалося у 5-10 % партії. У закупорювальних пристроях, у яких засіб індикації розкриття і осьовий фіксатор були виконані з матеріалів, що мають різну твердість, з утворенням шліцьового з'єднання, і в яких довжина ділянки сполучення становила менше 1,5 діаметра осьового фіксатора (наприклад, 1,3), роз'єднання осьового фіксатора і засобу індикації розкриття спостерігалися у 3-5 % партії. У закупорювальних пристроях, у яких засіб індикації розкриття і осьовий фіксатор були виконані з матеріалів, що мають різну твердість, з утворенням шліцьового з'єднання і в яких довжина ділянки сполучення становила 1,5 діаметра осьового фіксатора, роз'єднання осьового фіксатора і засобу індикації розкриття не спостерігалось. Також виконання на бічній поверхні основи мінімум трьох отворів, симетричних щодо осі основи, дозволяє при нахилі пляшки при відкритому закупорювальному пристрої, забезпечити витікання рідини з пляшки як через прохідний отвір, так і через отвори на бічній поверхні, 2 UA 104464 U 5 10 15 20 25 30 35 40 45 50 55 виключаючи пульсацію і залипання обмежувача руху в осьовому напрямку, що дозволяє досягти можливості рівномірного витікання потоку рідини при виливанні. Виконання обмежувача руху в осьовому напрямку на першому кінці засобу індикації розкриття з поперечним габаритним розміром більшим, ніж діаметр прохідного отвору основи, дозволяє засобу індикації розкриття прийняти після розкриття пляшки таке нижнє положення, що другий кінець стає видимим нижче виливного елемента і сигналізує про перше розкриття пляшки, а так само не дозволяє засобу індикації розкриття випасти з основи далі у пляшку. Сполучення верхньої частини виливного елемента із запірною кришкою різьбовим з'єднанням дозволяє спростити складання конструкції закупорювального пристрою. Наявність зовнішньої декоративної втулки, розташованої на зовнішній поверхні запірної кришки і нижньої частини виливного елемента, яка має суцільний розріз або перфорований ділянку, запресовані у індикаторний вінчик, виконаний у нижній частині запірної кришки, дозволяє забезпечити візуальну індикацію першого розкриття пляшки додатково до засобу індикації розкриття, розташованому всередині виливного елемента. Виконання другого кінця засобу індикації розкриття у вигляді сигнального елемента дозволяє забезпечити візуальну індикацію першого розкриття пляшки всередині її горловини. На кресленні представлено закупорювальний пристрій для пляшки у зборі у закритому положенні - в розрізі. Закупорювальний пристрій для пляшки містить виливний елемент 1, запірну кришку 2, основу 3, засіб індикації розкриття 4 та зовнішню декоративну втулку 5. Виливний елемент 1 містить виливний отвір 6 та засоби фіксації 7 на горловині пляшки (яка на фігурі не показана). Виливний елемент 1 виконаний з внутрішньою втулкою 8. Внутрішня втулка 8 має стаканоподібну форму, розташовану днищем 9 вгору. У днищі 9 виконано центральний наскрізний отвір 10. Запірна кришка 2 встановлена на верхню частину виливного елемента 1 і сполучена з нею різьбовим з'єднанням 11. Запірна кришка 2 виконана з центральним осьовим фіксатором 12 у вигляді єдиної деталі, наприклад центральний осьовий фіксатор 12 виконаний у вигляді осьового виступу на внутрішній горизонтальній поверхні запірної кришки 2. Центральний осьовий фіксатор 12 розташований у наскрізному отворі 10 внутрішньої втулки. Запірна кришка 2 також має індикаторний вінчик 13, виконаний у її нижній частині, і кільцевий ущільнювальний виступ 14. Основа 3 розташована у виливному елементі 1 та призначена для подальшої установки в горловині пляшки. Основа 3 містить прохідний отвір 15 і бічну поверхню 16. На бічній поверхні 16 виконані мінімум три отвори 17, симетричні щодо осі основи 3. Оптимальним є виконання чотирьох симетричних отворів 17, розташованих одне проти іншого. Засіб індикації розкриття 4 має перший кінець 18 і другий кінець 19. Перший кінець 18 виконаний у вигляді пустотілого циліндра з внутрішньою поверхнею 20 і обмежувачем руху у осьовому напрямку 21. Внутрішня поверхня 20 виконана з радіальними шліцами 22. Перший кінець 18 розміщений в порожнині внутрішньої втулки 8 і зафіксований на осьовому фіксаторі 12. Обмежувач руху 21 розташований вище прохідного отвору 15. Поперечний габаритний розмір обмежувача L виконаний більше, ніж діаметр D прохідного отвору основи. Другий кінець 19 виконаний у вигляді сигнального елемента, який може бути пофарбований у контрастний колір і мати на поверхні торговельну чи рекламну інформацію. Другий кінець 19 розташований всередині виливного елемента 1 та не виходить за його нижню межу у вихідному положенні, будучи невидимим до першого розкриття пляшки. Осьовий фіксатор 12 і перший кінець 18 засобу індикації розкриття 4 сполучені між собою з утворенням шліцьового з'єднання за допомогою шліців 22 і зовнішньої поверхні осьового фіксатора 12. Довжина ділянки сполучення Н осьового фіксатора 12 і засобу індикації розкриття 4 становить не менше 1,5 d, де d - діаметр осьового фіксатора 12. Наприклад, при діаметрі d=3,2 мм осьового фіксатора 12 довжина ділянки сполучення Н повинна бути мінімум 4,8 мм. Також осьовий фіксатор 12 і засіб індикації розкриття 4 виконані з матеріалів, що мають різні твердості, а саме одна з цих деталей, в даному випадку осьовий фіксатор 12, виконана з більш м'якого матеріалу, наприклад, поліетилену, що має твердість за Брінеллем у межах 1,4-2,5 кг/мм, а друга з цих деталей, в даному випадку засіб індикації розкриття 4, виконана з більш твердого матеріалу, наприклад, полікарбонату, що має твердість за Брінеллем в межах 15-16 кг/мм. Зовнішня декоративна втулка 5 розташована на зовнішній поверхні запірної кришки 2 і нижньої частини виливного елемента 1. На поверхні зовнішньої декоративної втулки виконаний суцільний розріз або перфорована ділянка 23, запресовані у індикаторний вінчик 13 у нижній 3 UA 104464 U 5 10 15 20 25 30 35 40 45 50 55 60 частині запірної кришки 2. Зовнішня декоративна втулка 5 може бути виконана з металу, наприклад, алюмінію, або полімерного матеріалу. Індикаторний вінчик 13 може бути пофарбований в контрастний колір відносно до кольору зовнішньої втулки. Використовують описаний закупорювальний пристрій наступним чином. Для відкриття пляшки здійснюють поворот запірної кришки 2 у бік розкриття. За рахунок різьбового з'єднання 11 відбувається рух запірної кришки 2 вгору відносно верхньої частини виливного елемента 1 до її виходу з різьбового з'єднання 11 та зняття з верхньої частини виливного елемента 1. При цьому відбувається відділення верхньої частині зовнішньої декоративної втулки 5, сполученої із запірною кришкою 2, від нижньої частини декоративної втулки 5, сполученої із нижньою частиною виливного елемента 1 шляхом виходу запресованих кромок суцільного розрізу або перфорованої ділянки 23 з індикаторного вінчика 13, який так само виходить із зачеплення з кромкою на нижній частині декоративної втулки 5 і стає видимим на запірній кришці 2, будучи таким чином зовнішнім засобом візуальної індикації першого розкриття пляшки. Одночасно при русі вгору запірної кришки 2 перший кінець 18 засобу індикації розкриття 4 виходить із шліцьового з'єднання зі сполученим із ним осьовим фіксатором 12 за рахунок контакту верхньої торцевої поверхні трубчастої ділянки з внутрішньою поверхнею днища 9 внутрішньої втулки 8. При цьому перший кінець 18, який спочатку був розміщений у порожнині внутрішньої втулки 8, повністю відділяється від осьового фіксатора 12, що призводить до переміщення засобу індикації розкриття 4 в осьовому напрямку вниз у внутрішню частину основи 3 до контакту обмежувача руху 21 зі стінкою основи 3, в якій виконано прохідний отвір 15. При цьому виконання поперечного габаритного розміру L обмежувача руху 21 більшим, ніж діаметр прохідного отвору 15, не дозволяє засобу індикації розкриття 4 пройти через прохідний отвір 15 і впасти в пляшку. Після того, як відбудеться контакт обмежувача руху 21 зі стінкою основи 3, в якій виконано прохідний отвір 15, і перший кінець 18 засобу індикації розкриття 4 займає нижнє положення у внутрішній частині основи 3, другий кінець 19, виконаний у вигляді сигнального елемента, виходить з виливного елемента 1, з'являється в горловині пляшки і стає видимим крізь прозорі стінки пляшки, так само виконуючи роль засобу візуальної індикації розкриття разом з індикаторним вінчиком 13. Після здійснюють виливання рідини через отвори 15, 17 основи 3 і виливний отвір 6 виливного елемента 1. При спробі повторного закриття пляшки шляхом нагвинчування запірної кришки 2 на верхню частину виливного елемента 1 другий кінець 19 засобу індикації розкриття 4 вже не може бути розташований у вихідному положенні, тобто прихований всередині виливного елемента 1, тому що перший кінець 18 вже вийшов із зачеплення з осьовим фіксатором 12 запірної кришки 2. Таким чином, при використанні закупорювального пристрою заявленої конструкції досягають подвійної візуальної індикації першого розкриття за рахунок появи індикаторного вінчика 13 і другого кінця 19 засобу індикації розкриття 4, виконаного у вигляді сигнального елемента. Закривання пляшки закупорювальним пристроєм заявленої конструкції виконується натисканням зверху вниз за допомогою закупорювальної машини (не показана). Всі деталі закупорювального пристрою для пляшки виготовляють з екологічно чистих полімерних матеріалів на високопродуктивних термопластавтоматах литтям під тиском на пресформах з гарячеканальною системою і штампах. Запропонована корисна модель дозволяє підвищити надійність фіксації засобу індикації розкриття у закупорювальному пристрої до першого розкриття пляшки, спростити складання конструкції пристрою та досягти плавності і стабільності витікання потоку рідини з пляшки, а також забезпечити подвійну візуальну індикацію першого розкриття пляшки. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Закупорювальний пристрій для пляшки, що містить зливний елемент з виливним отвором і засобами фіксації на горловині пляшки, запірну кришку, встановлену на виливному елементі, основу з прохідним отвором та бічною поверхнею, розташовану у виливному елементі, а також засіб індикації розкриття, що має перший кінець і другий кінець, причому запірна кришка виконана з центральним осьовим фіксатором у вигляді єдиної деталі, а виливний елемент виконаний зі стаканоподібною внутрішньою втулкою, розташованою днищем вгору, в якому виконаний центральний наскрізний отвір для проходу осьового фіксатора запірної кришки, причому перший кінець засобу індикації розкриття розміщений у стаканоподібній внутрішній втулці і зафіксований на осьовому фіксаторі, який відрізняється тим, що перший кінець засобу 4 UA 104464 U 5 10 15 20 індикації розкриття виконаний у вигляді пустотілого циліндра з обмежувачем руху в осьовому напрямку, розташованим вище прохідного отвору основи, а осьовий фіксатор запірної кришки та засіб індикації розкриття виконані з матеріалів, що мають різні твердості, з утворенням шліцьового з'єднання при сполучених осьовому фіксаторі та засобі індикації розкриття, причому довжина ділянки сполучення становить не менше 1,5 діаметра осьового фіксатора, при цьому на бічній поверхні основи виконані мінімум три отвори, симетричні відносно осі основи. 2. Закупорювальний пристрій за п. 1, який відрізняється тим, що внутрішня поверхня пустотілого циліндра засобу індикації розкриття виконана з радіальними шліцами. 3. Закупорювальний пристрій за п. 1, який відрізняється тим, що поперечний габаритний розмір обмежувача руху в осьовому напрямку на першому кінці засобу індикації розкриття виконаний більшим, ніж діаметр прохідного отвору основи. 4. Закупорювальний пристрій за п. 1, який відрізняється тим, що верхня частина виливного елемента пов'язана із запірною кришкою різьбовим з'єднанням. 5. Закупорювальний пристрій за п. 1, який відрізняється тим, що додатково містить зовнішню декоративну втулку, розташовану на зовнішній поверхні запірної кришки та нижньої частини виливного елемента, яка має суцільний розріз або перфорований ділянку, запресовані в індикаторний вінчик, виконаний у нижній частині запірної кришки. 6. Закупорювальний пристрій за п. 1, який відрізняється тим, що другий кінець засобу індикації розкриття виконаний у вигляді сигнального елемента. 7. Закупорювальний пристрій за п. 1, який відрізняється тим, що в парі сполучених деталей осьовий фіксатор - засіб індикації розкриття, одна деталь виконана з більш м'якого матеріалу, наприклад поліетилену, а друга деталь виконана з більш твердого матеріалу, наприклад полікарбонату. 5 UA 104464 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
