Закупорювальний пристрій для пляшки

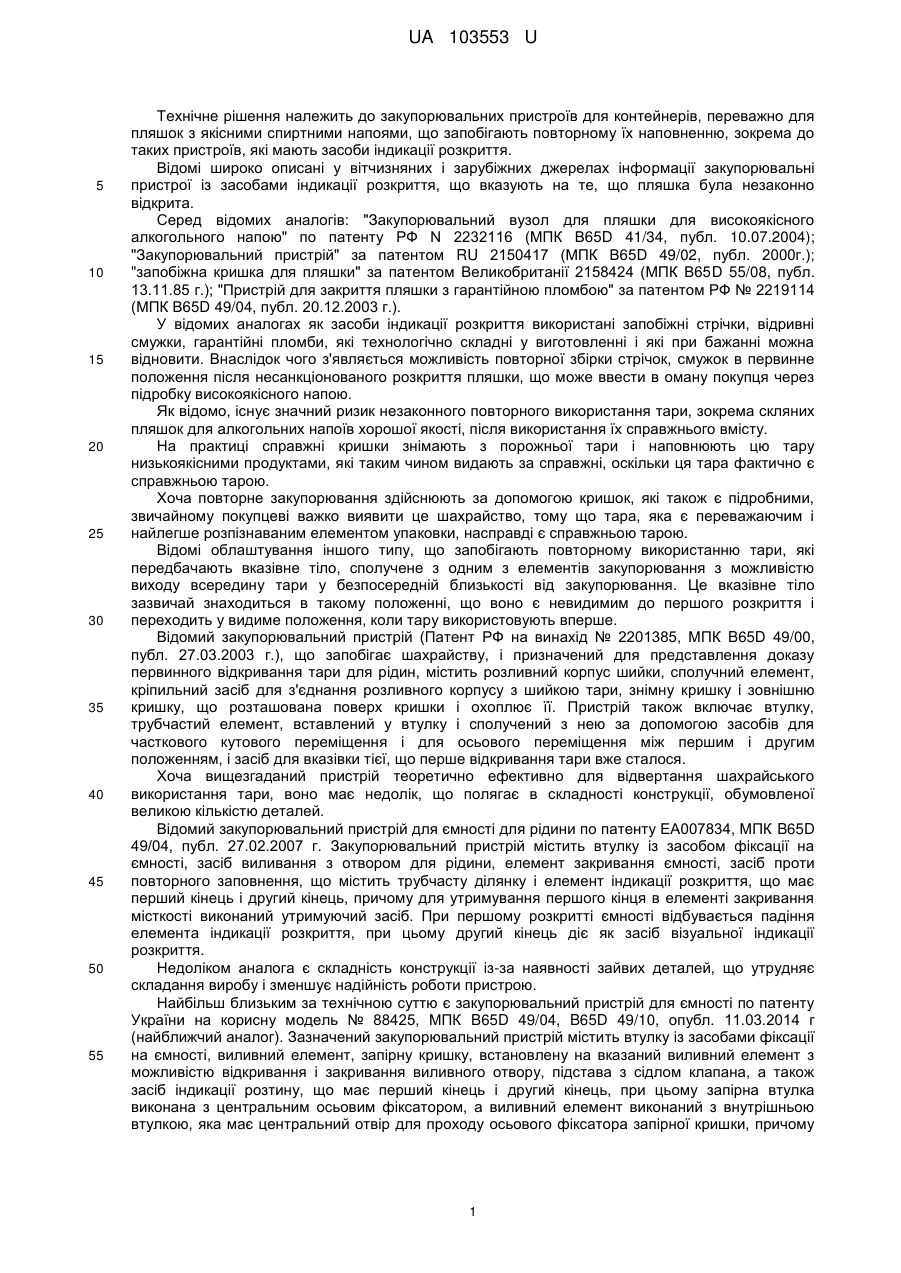

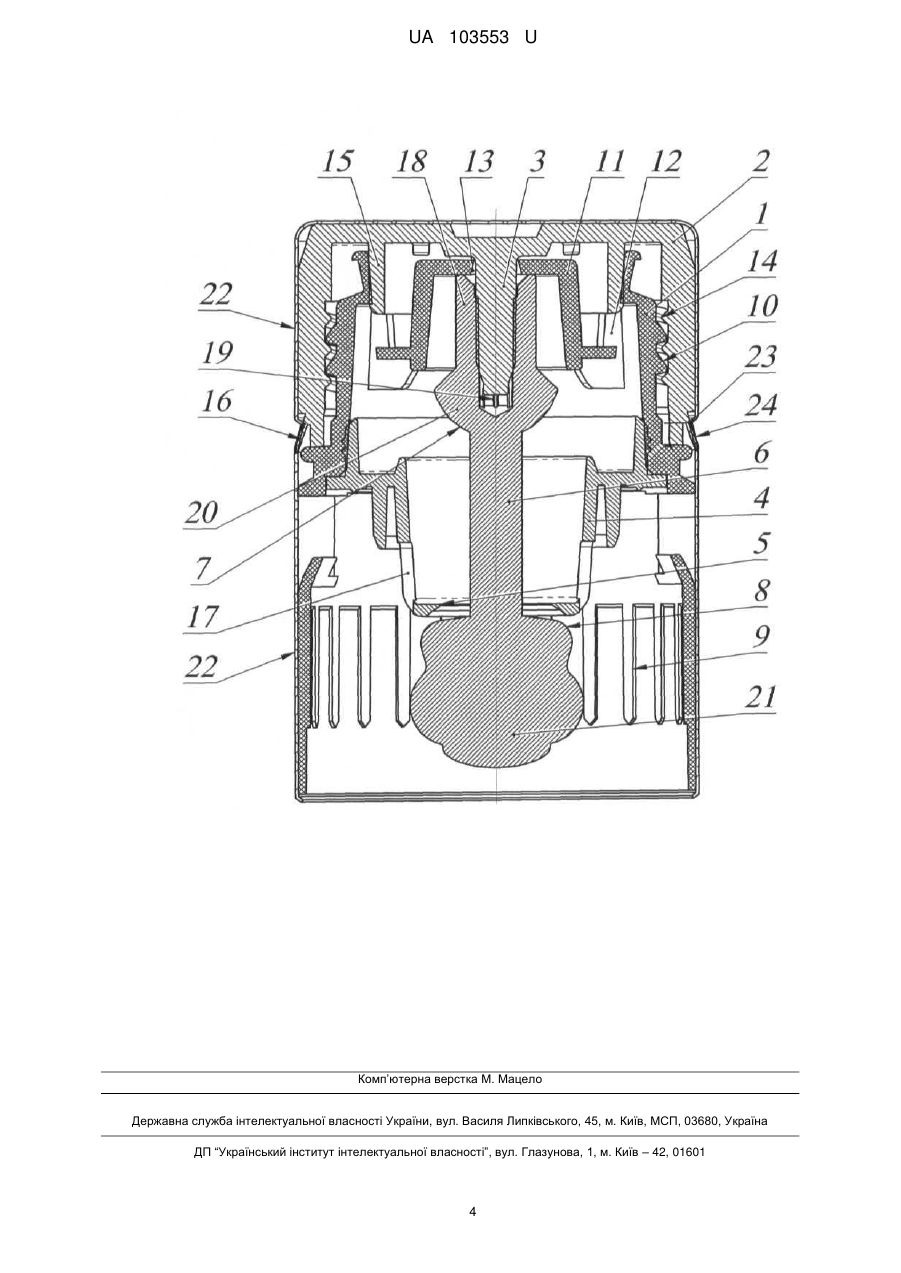

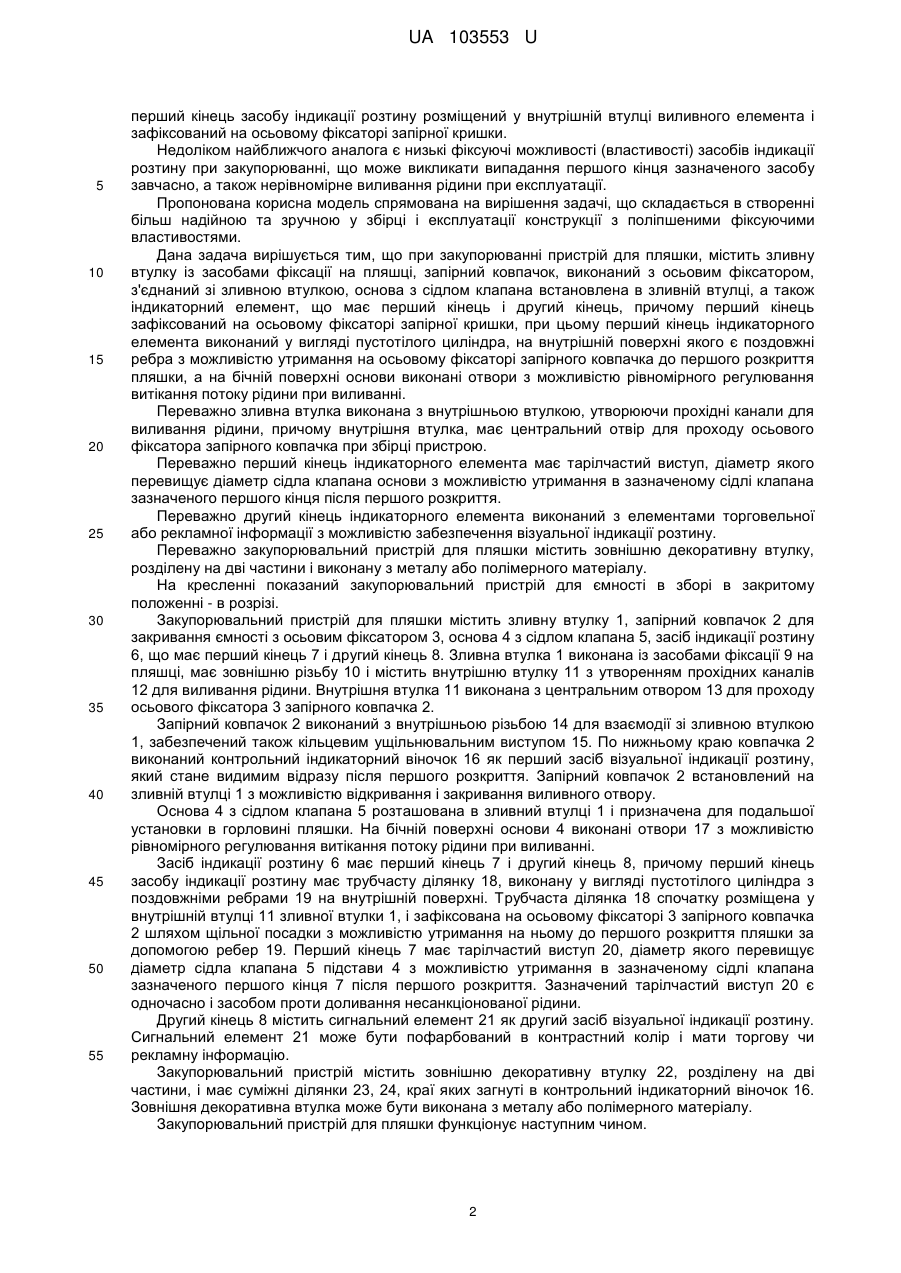

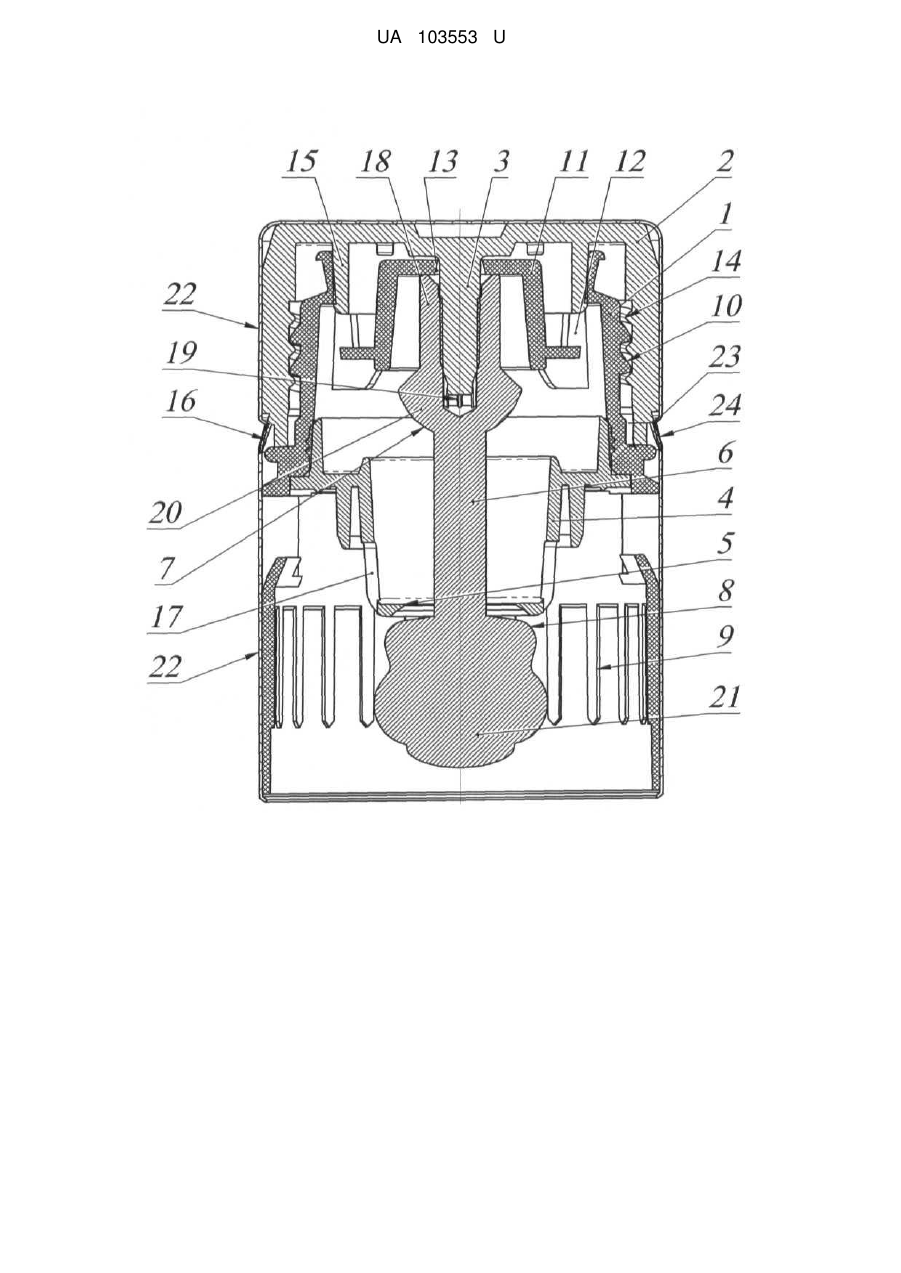

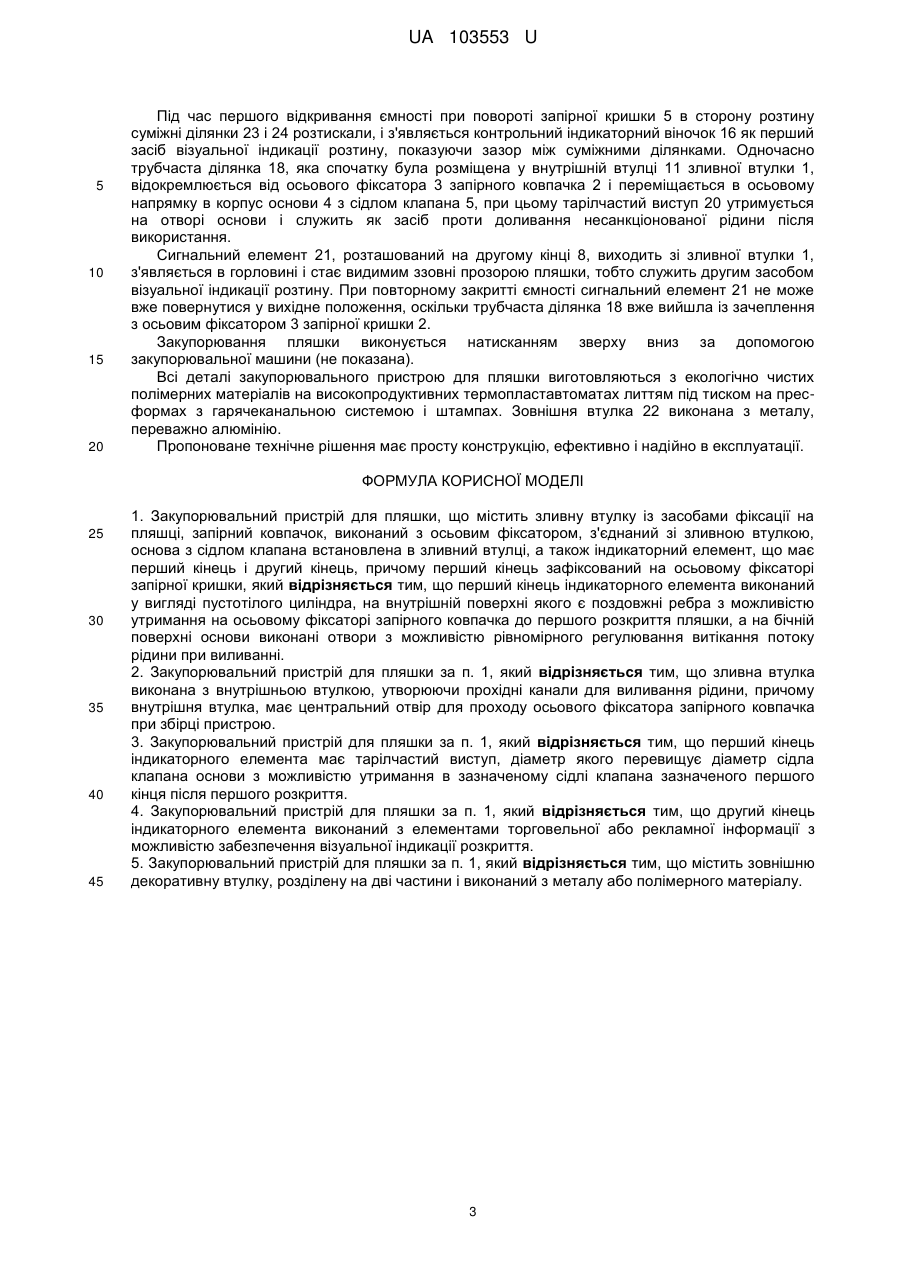

Реферат: Закупорювальний пристрій для пляшки містить зливну втулку із засобами фіксації на пляшці, запірний ковпачок, виконаний з осьовим фіксатором, з'єднаний зі зливною втулкою, основа з сідлом клапана встановлена в зливний втулці, а також індикаторний елемент, що має перший кінець і другий кінець, причому перший кінець зафіксований на осьовому фіксаторі запірної кришки. Перший кінець індикаторного елемента виконаний у вигляді пустотілого циліндра, на внутрішній поверхні якого є поздовжні ребра з можливістю утримання на осьовому фіксаторі запірного ковпачка до першого розкриття пляшки, а на бічній поверхні основи виконані отвори з можливістю рівномірного регулювання витікання потоку рідини при виливанні. UA 103553 U (54) ЗАКУПОРЮВАЛЬНИЙ ПРИСТРІЙ ДЛЯ ПЛЯШКИ UA 103553 U UA 103553 U 5 10 15 20 25 30 35 40 45 50 55 Технічне рішення належить до закупорювальних пристроїв для контейнерів, переважно для пляшок з якісними спиртними напоями, що запобігають повторному їх наповненню, зокрема до таких пристроїв, які мають засоби індикації розкриття. Відомі широко описані у вітчизняних і зарубіжних джерелах інформації закупорювальні пристрої із засобами індикації розкриття, що вказують на те, що пляшка була незаконно відкрита. Серед відомих аналогів: "Закупорювальний вузол для пляшки для високоякісного алкогольного напою" по патенту РФ N 2232116 (МПК В65D 41/34, публ. 10.07.2004); "Закупорювальний пристрій" за патентом RU 2150417 (МПК В65D 49/02, публ. 2000г.); "запобіжна кришка для пляшки" за патентом Великобританії 2158424 (МПК В65D 55/08, публ. 13.11.85 г.); "Пристрій для закриття пляшки з гарантійною пломбою" за патентом РФ № 2219114 (МПК В65D 49/04, публ. 20.12.2003 г.). У відомих аналогах як засоби індикації розкриття використані запобіжні стрічки, відривні смужки, гарантійні пломби, які технологічно складні у виготовленні і які при бажанні можна відновити. Внаслідок чого з'являється можливість повторної збірки стрічок, смужок в первинне положення після несанкціонованого розкриття пляшки, що може ввести в оману покупця через підробку високоякісного напою. Як відомо, існує значний ризик незаконного повторного використання тари, зокрема скляних пляшок для алкогольних напоїв хорошої якості, після використання їх справжнього вмісту. На практиці справжні кришки знімають з порожньої тари і наповнюють цю тару низькоякісними продуктами, які таким чином видають за справжні, оскільки ця тара фактично є справжньою тарою. Хоча повторне закупорювання здійснюють за допомогою кришок, які також є підробними, звичайному покупцеві важко виявити це шахрайство, тому що тара, яка є переважаючим і найлегше розпізнаваним елементом упаковки, насправді є справжньою тарою. Відомі облаштування іншого типу, що запобігають повторному використанню тари, які передбачають вказівне тіло, сполучене з одним з елементів закупорювання з можливістю виходу всередину тари у безпосередній близькості від закупорювання. Це вказівне тіло зазвичай знаходиться в такому положенні, що воно є невидимим до першого розкриття і переходить у видиме положення, коли тару використовують вперше. Відомий закупорювальний пристрій (Патент РФ на винахід № 2201385, МПК B65D 49/00, публ. 27.03.2003 г.), що запобігає шахрайству, і призначений для представлення доказу первинного відкривання тари для рідин, містить розливний корпус шийки, сполучний елемент, кріпильний засіб для з'єднання розливного корпусу з шийкою тари, знімну кришку і зовнішню кришку, що розташована поверх кришки і охоплює її. Пристрій також включає втулку, трубчастий елемент, вставлений у втулку і сполучений з нею за допомогою засобів для часткового кутового переміщення і для осьового переміщення між першим і другим положенням, і засіб для вказівки тієї, що перше відкривання тари вже сталося. Хоча вищезгаданий пристрій теоретично ефективно для відвертання шахрайського використання тари, воно має недолік, що полягає в складності конструкції, обумовленої великою кількістю деталей. Відомий закупорювальний пристрій для ємності для рідини по патенту ЕА007834, МПК B65D 49/04, публ. 27.02.2007 г. Закупорювальний пристрій містить втулку із засобом фіксації на ємності, засіб виливання з отвором для рідини, елемент закривання ємності, засіб проти повторного заповнення, що містить трубчасту ділянку і елемент індикації розкриття, що має перший кінець і другий кінець, причому для утримування першого кінця в елементі закривання місткості виконаний утримуючий засіб. При першому розкритті ємності відбувається падіння елемента індикації розкриття, при цьому другий кінець діє як засіб візуальної індикації розкриття. Недоліком аналога є складність конструкції із-за наявності зайвих деталей, що утрудняє складання виробу і зменшує надійність роботи пристрою. Найбільш близьким за технічною суттю є закупорювальний пристрій для ємності по патенту України на корисну модель № 88425, МПК B65D 49/04, B65D 49/10, опубл. 11.03.2014 г (найближчий аналог). Зазначений закупорювальний пристрій містить втулку із засобами фіксації на ємності, виливний елемент, запірну кришку, встановлену на вказаний виливний елемент з можливістю відкривання і закривання виливного отвору, підстава з сідлом клапана, а також засіб індикації розтину, що має перший кінець і другий кінець, при цьому запірна втулка виконана з центральним осьовим фіксатором, а виливний елемент виконаний з внутрішньою втулкою, яка має центральний отвір для проходу осьового фіксатора запірної кришки, причому 1 UA 103553 U 5 10 15 20 25 30 35 40 45 50 55 перший кінець засобу індикації розтину розміщений у внутрішній втулці виливного елемента і зафіксований на осьовому фіксаторі запірної кришки. Недоліком найближчого аналога є низькі фіксуючі можливості (властивості) засобів індикації розтину при закупорюванні, що може викликати випадання першого кінця зазначеного засобу завчасно, а також нерівномірне виливання рідини при експлуатації. Пропонована корисна модель спрямована на вирішення задачі, що складається в створенні більш надійною та зручною у збірці і експлуатації конструкції з поліпшеними фіксуючими властивостями. Дана задача вирішується тим, що при закупорюванні пристрій для пляшки, містить зливну втулку із засобами фіксації на пляшці, запірний ковпачок, виконаний з осьовим фіксатором, з'єднаний зі зливною втулкою, основа з сідлом клапана встановлена в зливній втулці, а також індикаторний елемент, що має перший кінець і другий кінець, причому перший кінець зафіксований на осьовому фіксаторі запірної кришки, при цьому перший кінець індикаторного елемента виконаний у вигляді пустотілого циліндра, на внутрішній поверхні якого є поздовжні ребра з можливістю утримання на осьовому фіксаторі запірного ковпачка до першого розкриття пляшки, а на бічній поверхні основи виконані отвори з можливістю рівномірного регулювання витікання потоку рідини при виливанні. Переважно зливна втулка виконана з внутрішньою втулкою, утворюючи прохідні канали для виливання рідини, причому внутрішня втулка, має центральний отвір для проходу осьового фіксатора запірного ковпачка при збірці пристрою. Переважно перший кінець індикаторного елемента має тарілчастий виступ, діаметр якого перевищує діаметр сідла клапана основи з можливістю утримання в зазначеному сідлі клапана зазначеного першого кінця після першого розкриття. Переважно другий кінець індикаторного елемента виконаний з елементами торговельної або рекламної інформації з можливістю забезпечення візуальної індикації розтину. Переважно закупорювальний пристрій для пляшки містить зовнішню декоративну втулку, розділену на дві частини і виконану з металу або полімерного матеріалу. На кресленні показаний закупорювальний пристрій для ємності в зборі в закритому положенні - в розрізі. Закупорювальний пристрій для пляшки містить зливну втулку 1, запірний ковпачок 2 для закривання ємності з осьовим фіксатором 3, основа 4 з сідлом клапана 5, засіб індикації розтину 6, що має перший кінець 7 і другий кінець 8. Зливна втулка 1 виконана із засобами фіксації 9 на пляшці, має зовнішню різьбу 10 і містить внутрішню втулку 11 з утворенням прохідних каналів 12 для виливання рідини. Внутрішня втулка 11 виконана з центральним отвором 13 для проходу осьового фіксатора 3 запірного ковпачка 2. Запірний ковпачок 2 виконаний з внутрішньою різьбою 14 для взаємодії зі зливною втулкою 1, забезпечений також кільцевим ущільнювальним виступом 15. По нижньому краю ковпачка 2 виконаний контрольний індикаторний віночок 16 як перший засіб візуальної індикації розтину, який стане видимим відразу після першого розкриття. Запірний ковпачок 2 встановлений на зливній втулці 1 з можливістю відкривання і закривання виливного отвору. Основа 4 з сідлом клапана 5 розташована в зливний втулці 1 і призначена для подальшої установки в горловині пляшки. На бічній поверхні основи 4 виконані отвори 17 з можливістю рівномірного регулювання витікання потоку рідини при виливанні. Засіб індикації розтину 6 має перший кінець 7 і другий кінець 8, причому перший кінець засобу індикації розтину має трубчасту ділянку 18, виконану у вигляді пустотілого циліндра з поздовжніми ребрами 19 на внутрішній поверхні. Трубчаста ділянка 18 спочатку розміщена у внутрішній втулці 11 зливної втулки 1, і зафіксована на осьовому фіксаторі 3 запірного ковпачка 2 шляхом щільної посадки з можливістю утримання на ньому до першого розкриття пляшки за допомогою ребер 19. Перший кінець 7 має тарілчастий виступ 20, діаметр якого перевищує діаметр сідла клапана 5 підстави 4 з можливістю утримання в зазначеному сідлі клапана зазначеного першого кінця 7 після першого розкриття. Зазначений тарілчастий виступ 20 є одночасно і засобом проти доливання несанкціонованої рідини. Другий кінець 8 містить сигнальний елемент 21 як другий засіб візуальної індикації розтину. Сигнальний елемент 21 може бути пофарбований в контрастний колір і мати торгову чи рекламну інформацію. Закупорювальний пристрій містить зовнішню декоративну втулку 22, розділену на дві частини, і має суміжні ділянки 23, 24, краї яких загнуті в контрольний індикаторний віночок 16. Зовнішня декоративна втулка може бути виконана з металу або полімерного матеріалу. Закупорювальний пристрій для пляшки функціонує наступним чином. 2 UA 103553 U 5 10 15 20 Під час першого відкривання ємності при повороті запірної кришки 5 в сторону розтину суміжні ділянки 23 і 24 розтискали, і з'являється контрольний індикаторний віночок 16 як перший засіб візуальної індикації розтину, показуючи зазор між суміжними ділянками. Одночасно трубчаста ділянка 18, яка спочатку була розміщена у внутрішній втулці 11 зливної втулки 1, відокремлюється від осьового фіксатора 3 запірного ковпачка 2 і переміщається в осьовому напрямку в корпус основи 4 з сідлом клапана 5, при цьому тарілчастий виступ 20 утримується на отворі основи і служить як засіб проти доливання несанкціонованої рідини після використання. Сигнальний елемент 21, розташований на другому кінці 8, виходить зі зливної втулки 1, з'являється в горловині і стає видимим ззовні прозорою пляшки, тобто служить другим засобом візуальної індикації розтину. При повторному закритті ємності сигнальний елемент 21 не може вже повернутися у вихідне положення, оскільки трубчаста ділянка 18 вже вийшла із зачеплення з осьовим фіксатором 3 запірної кришки 2. Закупорювання пляшки виконується натисканням зверху вниз за допомогою закупорювальної машини (не показана). Всі деталі закупорювального пристрою для пляшки виготовляються з екологічно чистих полімерних матеріалів на високопродуктивних термопластавтоматах литтям під тиском на пресформах з гарячеканальною системою і штампах. Зовнішня втулка 22 виконана з металу, переважно алюмінію. Пропоноване технічне рішення має просту конструкцію, ефективно і надійно в експлуатації. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 35 40 45 1. Закупорювальний пристрій для пляшки, що містить зливну втулку із засобами фіксації на пляшці, запірний ковпачок, виконаний з осьовим фіксатором, з'єднаний зі зливною втулкою, основа з сідлом клапана встановлена в зливний втулці, а також індикаторний елемент, що має перший кінець і другий кінець, причому перший кінець зафіксований на осьовому фіксаторі запірної кришки, який відрізняється тим, що перший кінець індикаторного елемента виконаний у вигляді пустотілого циліндра, на внутрішній поверхні якого є поздовжні ребра з можливістю утримання на осьовому фіксаторі запірного ковпачка до першого розкриття пляшки, а на бічній поверхні основи виконані отвори з можливістю рівномірного регулювання витікання потоку рідини при виливанні. 2. Закупорювальний пристрій для пляшки за п. 1, який відрізняється тим, що зливна втулка виконана з внутрішньою втулкою, утворюючи прохідні канали для виливання рідини, причому внутрішня втулка, має центральний отвір для проходу осьового фіксатора запірного ковпачка при збірці пристрою. 3. Закупорювальний пристрій для пляшки за п. 1, який відрізняється тим, що перший кінець індикаторного елемента має тарілчастий виступ, діаметр якого перевищує діаметр сідла клапана основи з можливістю утримання в зазначеному сідлі клапана зазначеного першого кінця після першого розкриття. 4. Закупорювальний пристрій для пляшки за п. 1, який відрізняється тим, що другий кінець індикаторного елемента виконаний з елементами торговельної або рекламної інформації з можливістю забезпечення візуальної індикації розкриття. 5. Закупорювальний пристрій для пляшки за п. 1, який відрізняється тим, що містить зовнішню декоративну втулку, розділену на дві частини і виконаний з металу або полімерного матеріалу. 3 UA 103553 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
