Пристрій для обробки білизни

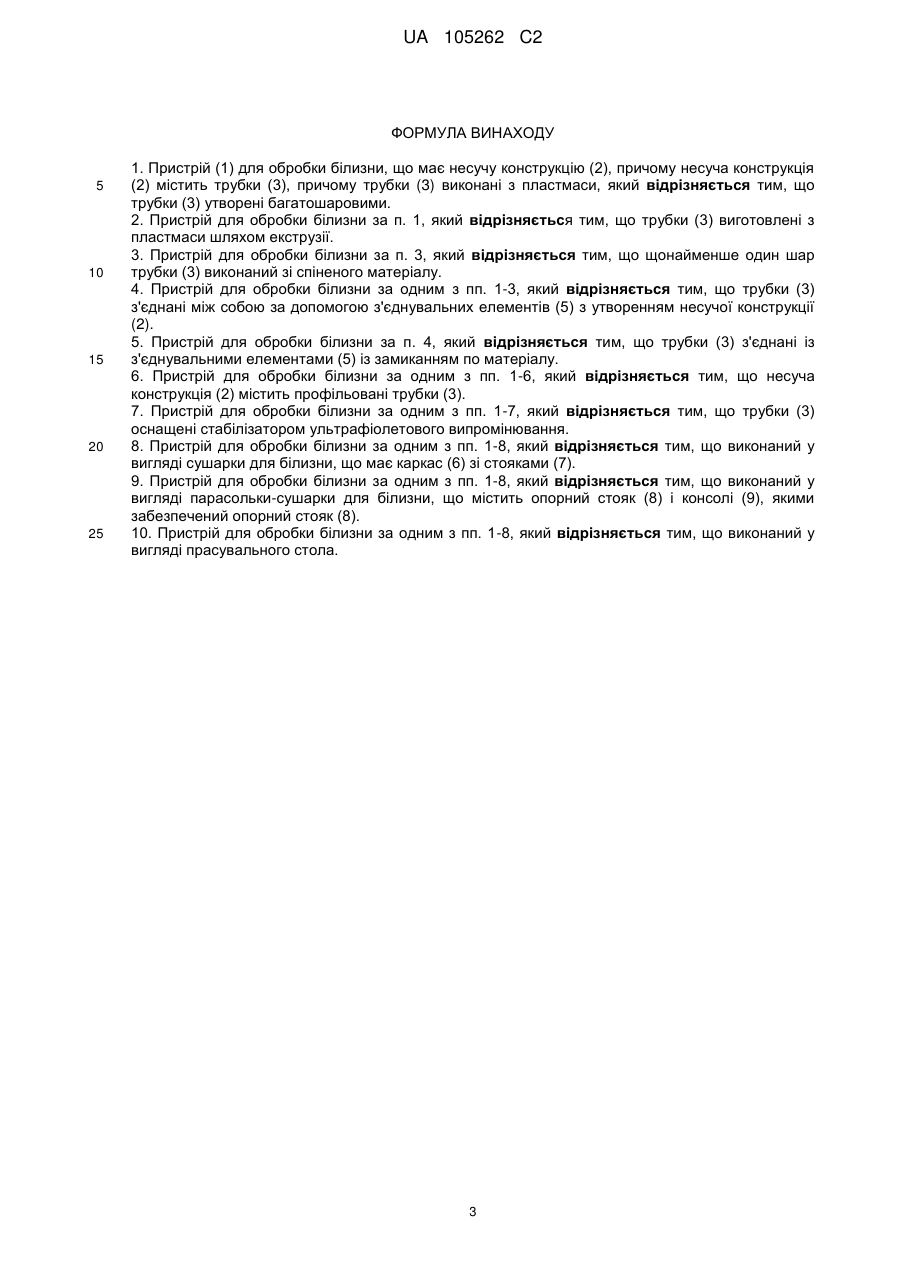

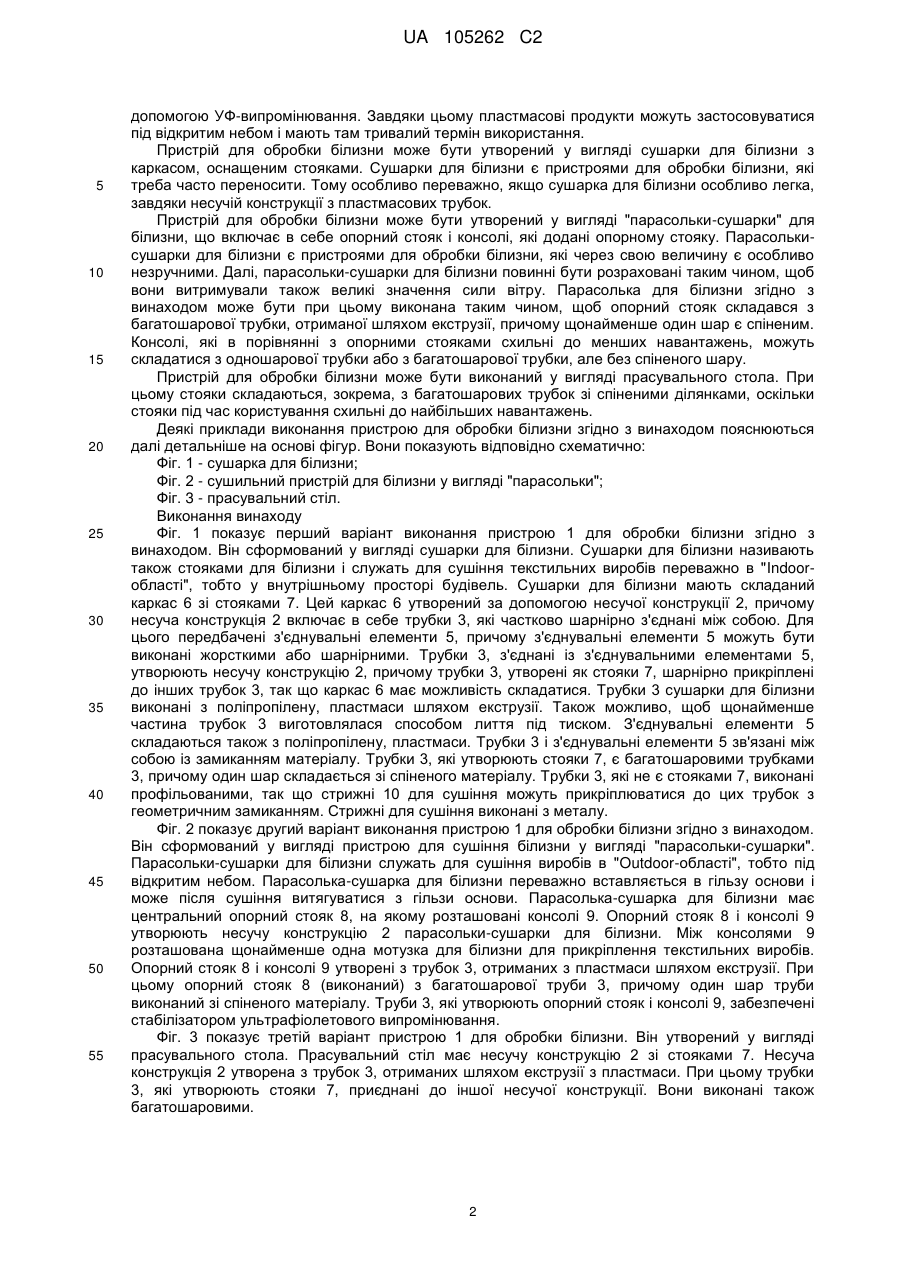

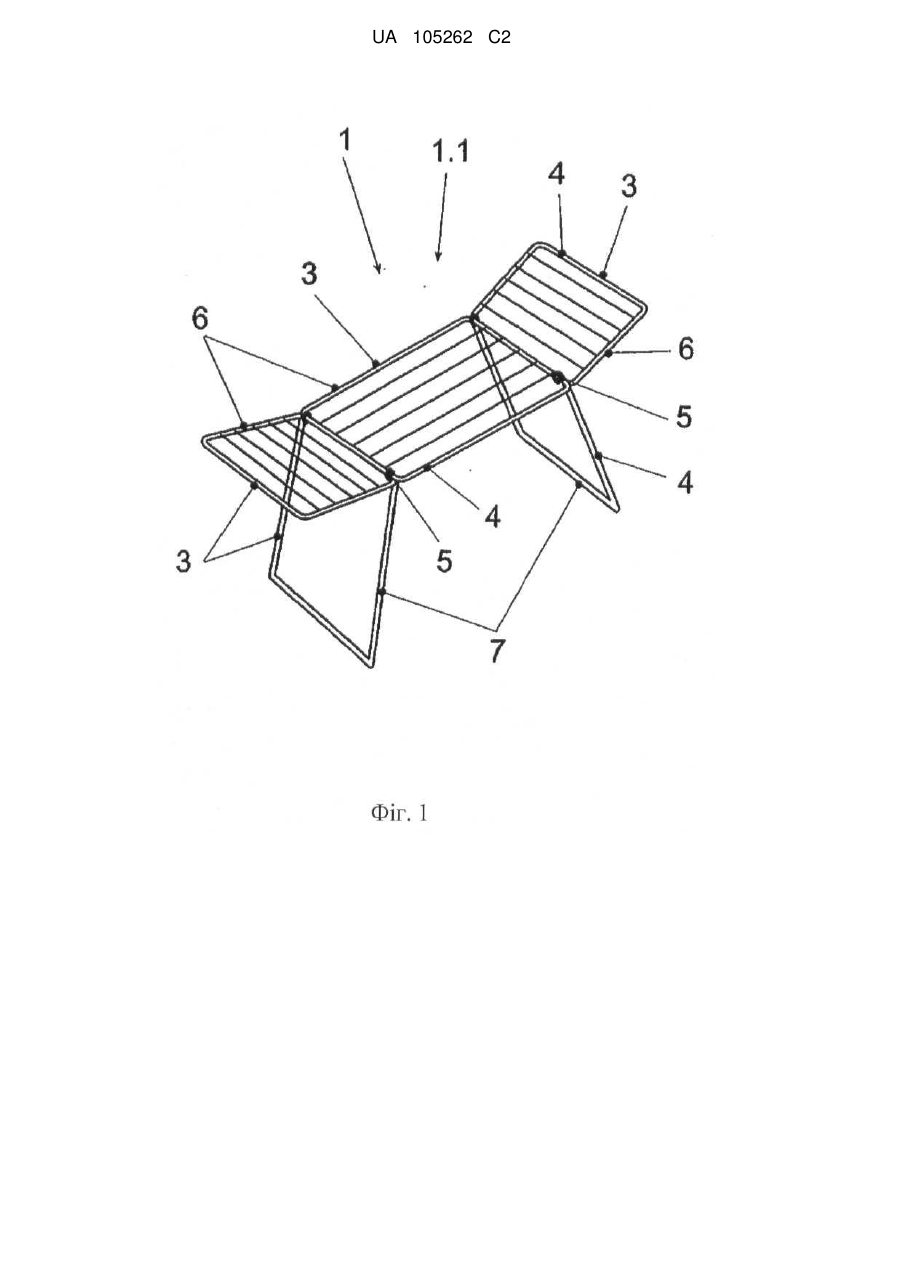

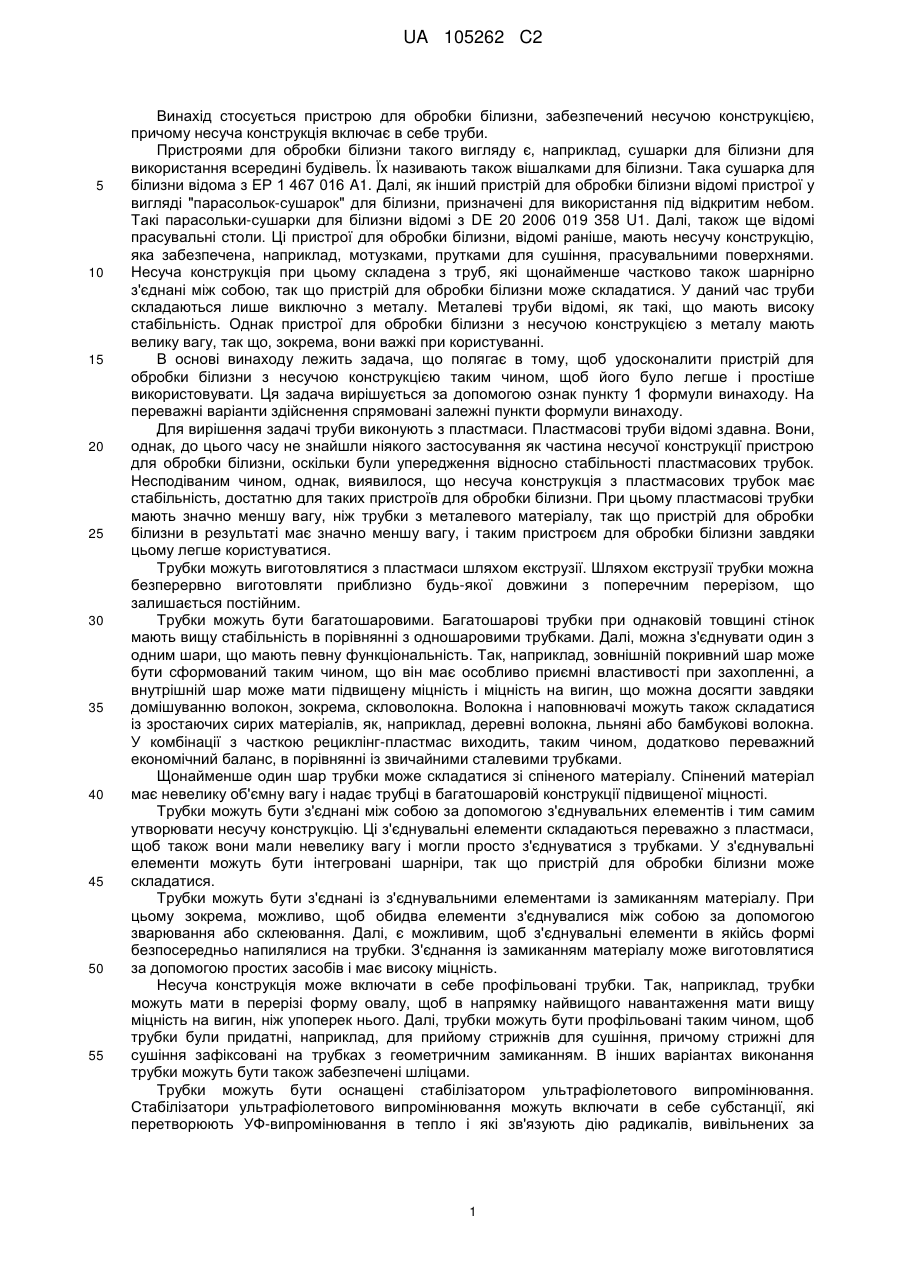

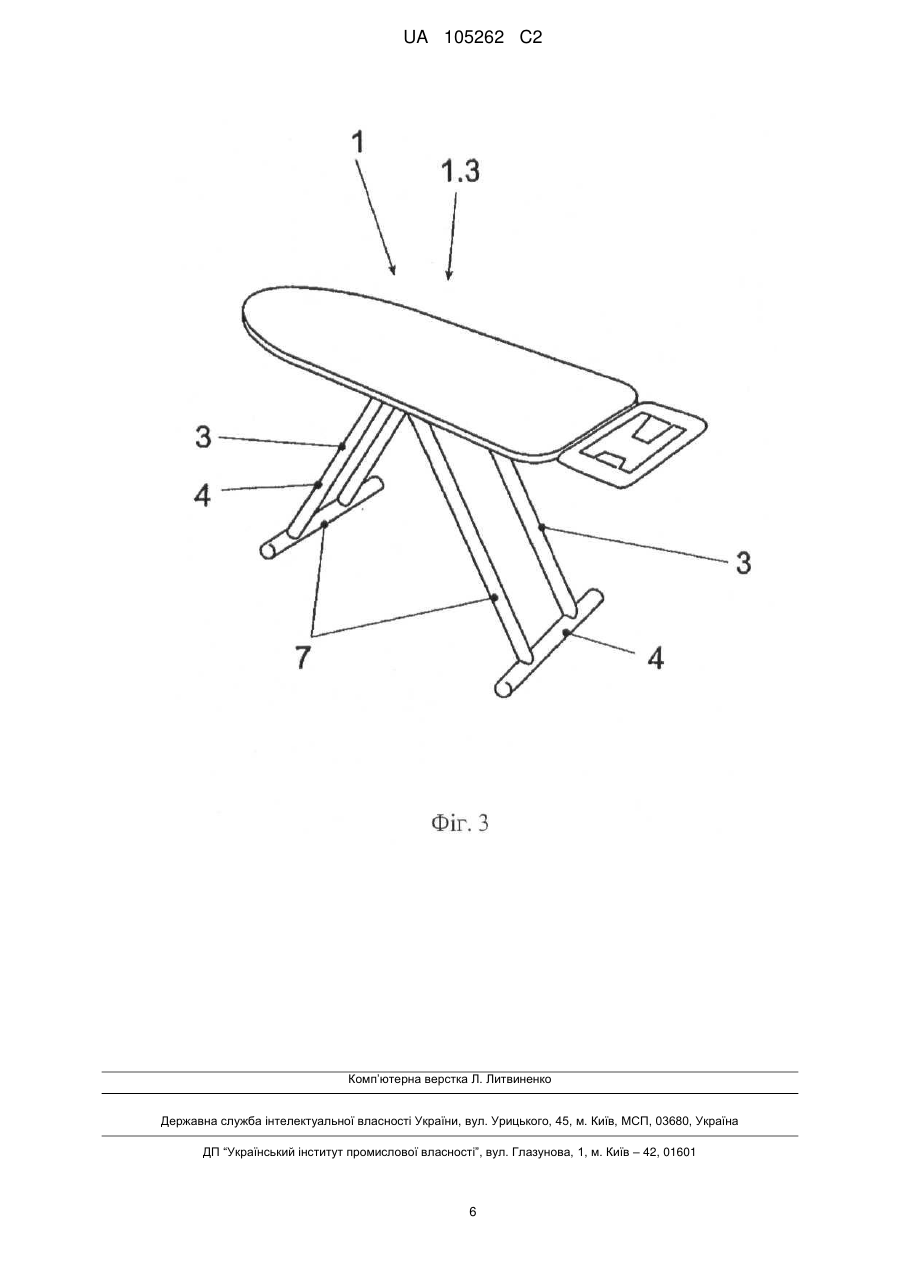

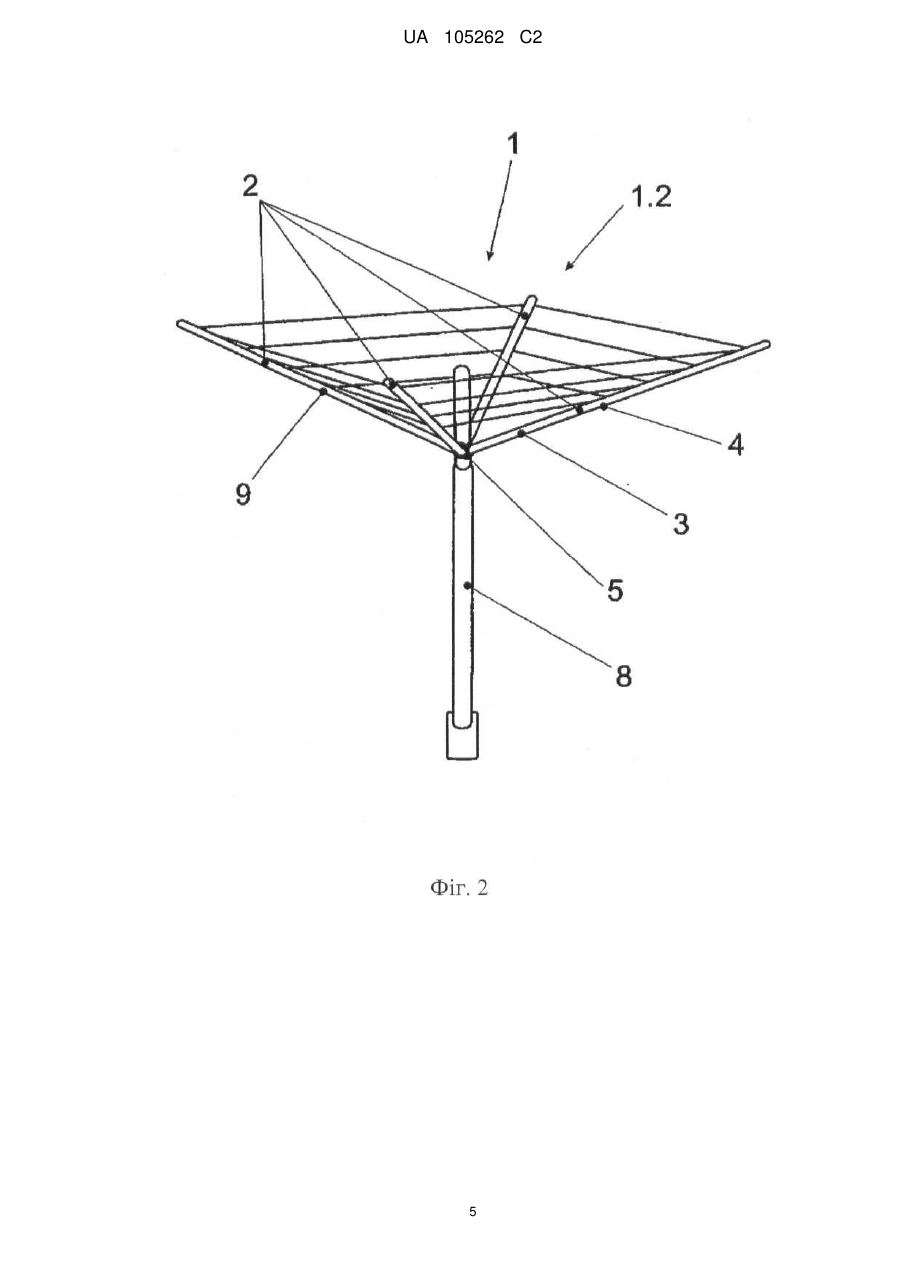

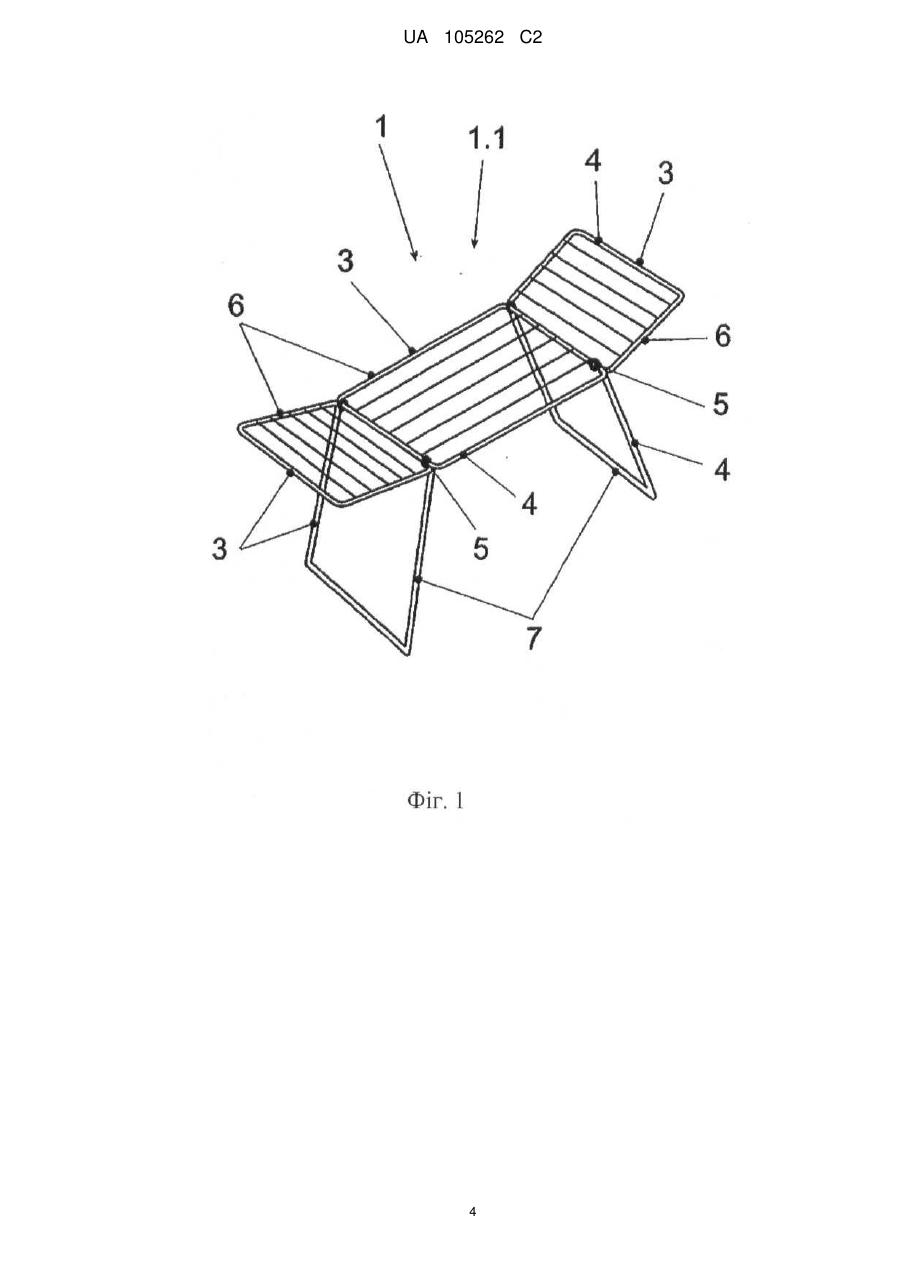

Реферат: Заявлений пристрій для обробки білизни має несучу конструкцію, яка містить трубки. Трубки утворені багатошаровими. UA 105262 C2 (12) UA 105262 C2 UA 105262 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід стосується пристрою для обробки білизни, забезпечений несучою конструкцією, причому несуча конструкція включає в себе труби. Пристроями для обробки білизни такого вигляду є, наприклад, сушарки для білизни для використання всередині будівель. Їх називають також вішалками для білизни. Така сушарка для білизни відома з ЕР 1 467 016 A1. Далі, як інший пристрій для обробки білизни відомі пристрої у вигляді "парасольок-сушарок" для білизни, призначені для використання під відкритим небом. Такі парасольки-сушарки для білизни відомі з DE 20 2006 019 358 U1. Далі, також ще відомі прасувальні столи. Ці пристрої для обробки білизни, відомі раніше, мають несучу конструкцію, яка забезпечена, наприклад, мотузками, прутками для сушіння, прасувальними поверхнями. Несуча конструкція при цьому складена з труб, які щонайменше частково також шарнірно з'єднані між собою, так що пристрій для обробки білизни може складатися. У даний час труби складаються лише виключно з металу. Металеві труби відомі, як такі, що мають високу стабільність. Однак пристрої для обробки білизни з несучою конструкцією з металу мають велику вагу, так що, зокрема, вони важкі при користуванні. В основі винаходу лежить задача, що полягає в тому, щоб удосконалити пристрій для обробки білизни з несучою конструкцією таким чином, щоб його було легше і простіше використовувати. Ця задача вирішується за допомогою ознак пункту 1 формули винаходу. На переважні варіанти здійснення спрямовані залежні пункти формули винаходу. Для вирішення задачі труби виконують з пластмаси. Пластмасові труби відомі здавна. Вони, однак, до цього часу не знайшли ніякого застосування як частина несучої конструкції пристрою для обробки білизни, оскільки були упередження відносно стабільності пластмасових трубок. Несподіваним чином, однак, виявилося, що несуча конструкція з пластмасових трубок має стабільність, достатню для таких пристроїв для обробки білизни. При цьому пластмасові трубки мають значно меншу вагу, ніж трубки з металевого матеріалу, так що пристрій для обробки білизни в результаті має значно меншу вагу, і таким пристроєм для обробки білизни завдяки цьому легше користуватися. Трубки можуть виготовлятися з пластмаси шляхом екструзії. Шляхом екструзії трубки можна безперервно виготовляти приблизно будь-якої довжини з поперечним перерізом, що залишається постійним. Трубки можуть бути багатошаровими. Багатошарові трубки при однаковій товщині стінок мають вищу стабільність в порівнянні з одношаровими трубками. Далі, можна з'єднувати один з одним шари, що мають певну функціональність. Так, наприклад, зовнішній покривний шар може бути сформований таким чином, що він має особливо приємні властивості при захопленні, а внутрішній шар може мати підвищену міцність і міцність на вигин, що можна досягти завдяки домішуванню волокон, зокрема, скловолокна. Волокна і наповнювачі можуть також складатися із зростаючих сирих матеріалів, як, наприклад, деревні волокна, льняні або бамбукові волокна. У комбінації з часткою рециклінг-пластмас виходить, таким чином, додатково переважний економічний баланс, в порівнянні із звичайними сталевими трубками. Щонайменше один шар трубки може складатися зі спіненого матеріалу. Спінений матеріал має невелику об'ємну вагу і надає трубці в багатошаровій конструкції підвищеної міцності. Трубки можуть бути з'єднані між собою за допомогою з'єднувальних елементів і тим самим утворювати несучу конструкцію. Ці з'єднувальні елементи складаються переважно з пластмаси, щоб також вони мали невелику вагу і могли просто з'єднуватися з трубками. У з'єднувальні елементи можуть бути інтегровані шарніри, так що пристрій для обробки білизни може складатися. Трубки можуть бути з'єднані із з'єднувальними елементами із замиканням матеріалу. При цьому зокрема, можливо, щоб обидва елементи з'єднувалися між собою за допомогою зварювання або склеювання. Далі, є можливим, щоб з'єднувальні елементи в якійсь формі безпосередньо напилялися на трубки. З'єднання із замиканням матеріалу може виготовлятися за допомогою простих засобів і має високу міцність. Несуча конструкція може включати в себе профільовані трубки. Так, наприклад, трубки можуть мати в перерізі форму овалу, щоб в напрямку найвищого навантаження мати вищу міцність на вигин, ніж упоперек нього. Далі, трубки можуть бути профільовані таким чином, щоб трубки були придатні, наприклад, для прийому стрижнів для сушіння, причому стрижні для сушіння зафіксовані на трубках з геометричним замиканням. В інших варіантах виконання трубки можуть бути також забезпечені шліцами. Трубки можуть бути оснащені стабілізатором ультрафіолетового випромінювання. Стабілізатори ультрафіолетового випромінювання можуть включати в себе субстанції, які перетворюють УФ-випромінювання в тепло і які зв'язують дію радикалів, вивільнених за 1 UA 105262 C2 5 10 15 20 25 30 35 40 45 50 55 допомогою УФ-випромінювання. Завдяки цьому пластмасові продукти можуть застосовуватися під відкритим небом і мають там тривалий термін використання. Пристрій для обробки білизни може бути утворений у вигляді сушарки для білизни з каркасом, оснащеним стояками. Сушарки для білизни є пристроями для обробки білизни, які треба часто переносити. Тому особливо переважно, якщо сушарка для білизни особливо легка, завдяки несучій конструкції з пластмасових трубок. Пристрій для обробки білизни може бути утворений у вигляді "парасольки-сушарки" для білизни, що включає в себе опорний стояк і консолі, які додані опорному стояку. Парасолькисушарки для білизни є пристроями для обробки білизни, які через свою величину є особливо незручними. Далі, парасольки-сушарки для білизни повинні бути розраховані таким чином, щоб вони витримували також великі значення сили вітру. Парасолька для білизни згідно з винаходом може бути при цьому виконана таким чином, щоб опорний стояк складався з багатошарової трубки, отриманої шляхом екструзії, причому щонайменше один шар є спіненим. Консолі, які в порівнянні з опорними стояками схильні до менших навантажень, можуть складатися з одношарової трубки або з багатошарової трубки, але без спіненого шару. Пристрій для обробки білизни може бути виконаний у вигляді прасувального стола. При цьому стояки складаються, зокрема, з багатошарових трубок зі спіненими ділянками, оскільки стояки під час користування схильні до найбільших навантажень. Деякі приклади виконання пристрою для обробки білизни згідно з винаходом пояснюються далі детальніше на основі фігур. Вони показують відповідно схематично: Фіг. 1 - сушарка для білизни; Фіг. 2 - сушильний пристрій для білизни у вигляді "парасольки"; Фіг. 3 - прасувальний стіл. Виконання винаходу Фіг. 1 показує перший варіант виконання пристрою 1 для обробки білизни згідно з винаходом. Він сформований у вигляді сушарки для білизни. Сушарки для білизни називають також стояками для білизни і служать для сушіння текстильних виробів переважно в "Indoorобласті", тобто у внутрішньому просторі будівель. Сушарки для білизни мають складаний каркас 6 зі стояками 7. Цей каркас 6 утворений за допомогою несучої конструкції 2, причому несуча конструкція 2 включає в себе трубки 3, які частково шарнірно з'єднані між собою. Для цього передбачені з'єднувальні елементи 5, причому з'єднувальні елементи 5 можуть бути виконані жорсткими або шарнірними. Трубки 3, з'єднані із з'єднувальними елементами 5, утворюють несучу конструкцію 2, причому трубки 3, утворені як стояки 7, шарнірно прикріплені до інших трубок 3, так що каркас 6 має можливість складатися. Трубки 3 сушарки для білизни виконані з поліпропілену, пластмаси шляхом екструзії. Також можливо, щоб щонайменше частина трубок 3 виготовлялася способом лиття під тиском. З'єднувальні елементи 5 складаються також з поліпропілену, пластмаси. Трубки 3 і з'єднувальні елементи 5 зв'язані між собою із замиканням матеріалу. Трубки 3, які утворюють стояки 7, є багатошаровими трубками 3, причому один шар складається зі спіненого матеріалу. Трубки 3, які не є стояками 7, виконані профільованими, так що стрижні 10 для сушіння можуть прикріплюватися до цих трубок з геометричним замиканням. Стрижні для сушіння виконані з металу. Фіг. 2 показує другий варіант виконання пристрою 1 для обробки білизни згідно з винаходом. Він сформований у вигляді пристрою для сушіння білизни у вигляді "парасольки-сушарки". Парасольки-сушарки для білизни служать для сушіння виробів в "Outdoor-області", тобто під відкритим небом. Парасолька-сушарка для білизни переважно вставляється в гільзу основи і може після сушіння витягуватися з гільзи основи. Парасолька-сушарка для білизни має центральний опорний стояк 8, на якому розташовані консолі 9. Опорний стояк 8 і консолі 9 утворюють несучу конструкцію 2 парасольки-сушарки для білизни. Між консолями 9 розташована щонайменше одна мотузка для білизни для прикріплення текстильних виробів. Опорний стояк8 і консолі 9 утворені з трубок 3, отриманих з пластмаси шляхом екструзії. При цьому опорний стояк 8 (виконаний) з багатошарової труби 3, причому один шар труби виконаний зі спіненого матеріалу. Труби 3, які утворюють опорний стояк і консолі 9, забезпечені стабілізатором ультрафіолетового випромінювання. Фіг. 3 показує третій варіант пристрою 1 для обробки білизни. Він утворений у вигляді прасувального стола. Прасувальний стіл має несучу конструкцію 2 зі стояками 7. Несуча конструкція 2 утворена з трубок 3, отриманих шляхом екструзії з пластмаси. При цьому трубки 3, які утворюють стояки 7, приєднані до іншої несучої конструкції. Вони виконані також багатошаровими. 2 UA 105262 C2 ФОРМУЛА ВИНАХОДУ 5 10 15 20 25 1. Пристрій (1) для обробки білизни, що має несучу конструкцію (2), причому несуча конструкція (2) містить трубки (3), причому трубки (3) виконані з пластмаси, який відрізняється тим, що трубки (3) утворені багатошаровими. 2. Пристрій для обробки білизни за п. 1, який відрізняється тим, що трубки (3) виготовлені з пластмаси шляхом екструзії. 3. Пристрій для обробки білизни за п. 3, який відрізняється тим, що щонайменше один шар трубки (3) виконаний зі спіненого матеріалу. 4. Пристрій для обробки білизни за одним з пп. 1-3, який відрізняється тим, що трубки (3) з'єднані між собою за допомогою з'єднувальних елементів (5) з утворенням несучої конструкції (2). 5. Пристрій для обробки білизни за п. 4, який відрізняється тим, що трубки (3) з'єднані із з'єднувальними елементами (5) із замиканням по матеріалу. 6. Пристрій для обробки білизни за одним з пп. 1-6, який відрізняється тим, що несуча конструкція (2) містить профільовані трубки (3). 7. Пристрій для обробки білизни за одним з пп. 1-7, який відрізняється тим, що трубки (3) оснащені стабілізатором ультрафіолетового випромінювання. 8. Пристрій для обробки білизни за одним з пп. 1-8, який відрізняється тим, що виконаний у вигляді сушарки для білизни, що має каркас (6) зі стояками (7). 9. Пристрій для обробки білизни за одним з пп. 1-8, який відрізняється тим, що виконаний у вигляді парасольки-сушарки для білизни, що містить опорний стояк (8) і консолі (9), якими забезпечений опорний стояк (8). 10. Пристрій для обробки білизни за одним з пп. 1-8, який відрізняється тим, що виконаний у вигляді прасувального стола. 3 UA 105262 C2 4 UA 105262 C2 5 UA 105262 C2 Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
